Montage :
Qui dit petit boitier, dit montage méthodique… surtout si on a des grosses mains…

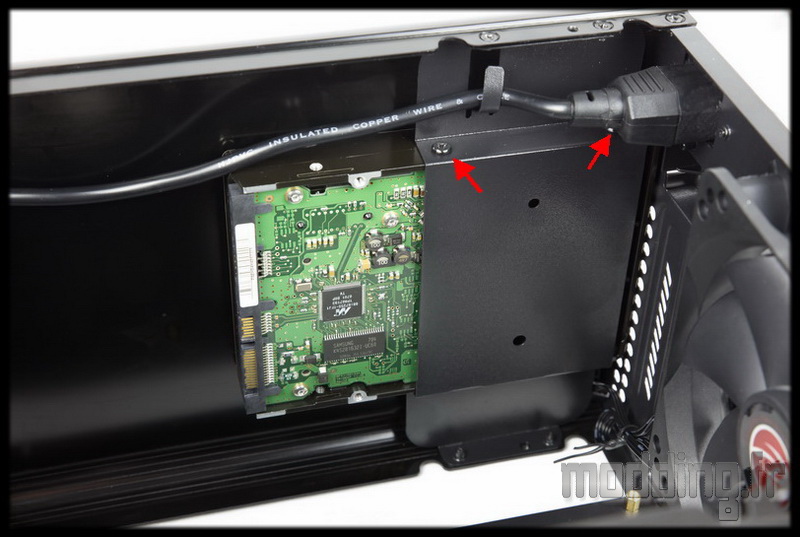

Le disque dur 3.5″ prend place dans son panier sous le top du boitier.
Il sera fixé par 4 vis classiques compris dans le bundle.

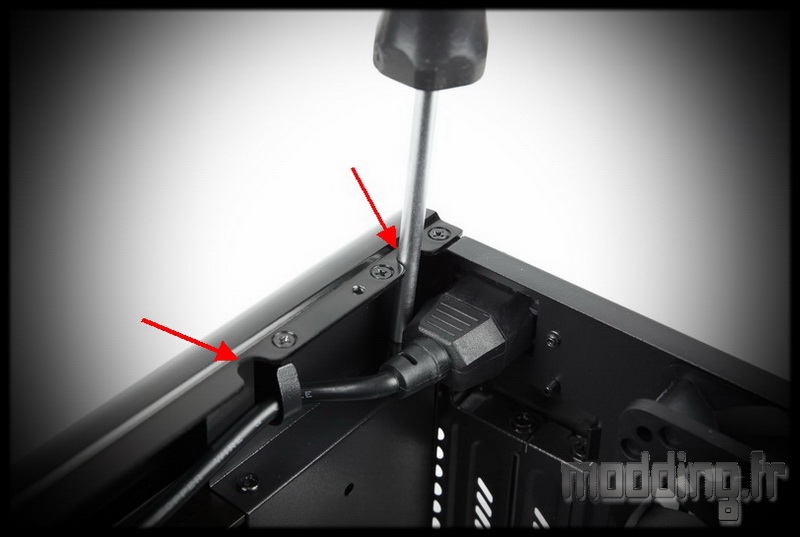

Des décochements au niveau du châssis permettent de passer le tournevis pour faciliter la mise en place des vis.
Il est dommage que le panier spécifique à un disque dur 3.5″ ne comporte pas de silentblocs…. D’autant plus que ledit disque dur sera a proximité des parois du Metis.

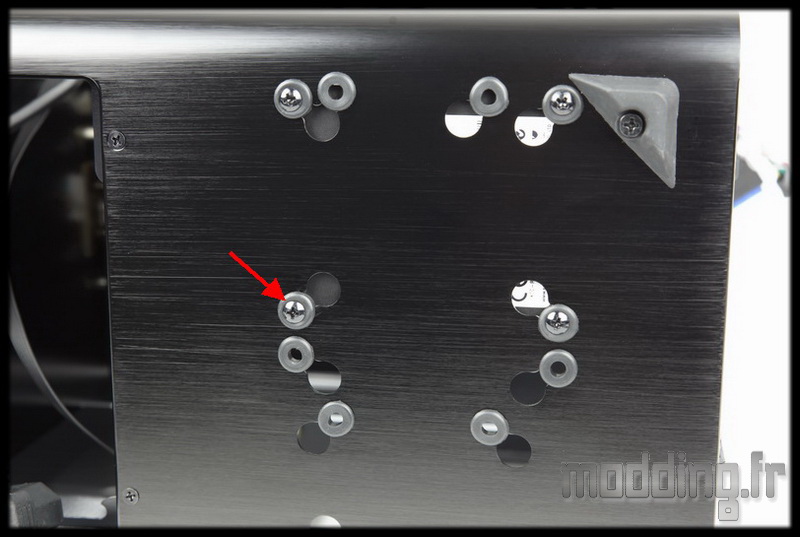

Les unités de stockage en 2.5″ bénéficient de silentblocs repartis sur la base du boitier.
On utilisera des vis M3 de 8 mm de long incluses dans le bundle.

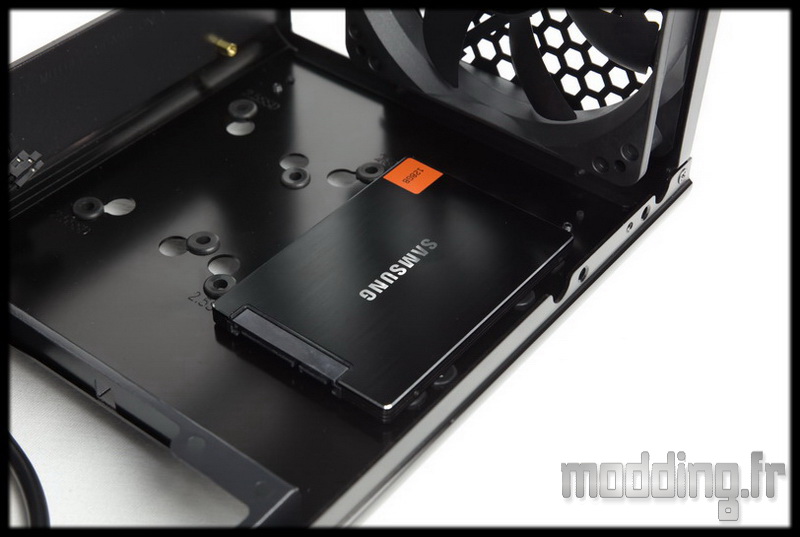

On peut ainsi disposer deux unités de stockage en 2.5″ sur le bas du boitier.

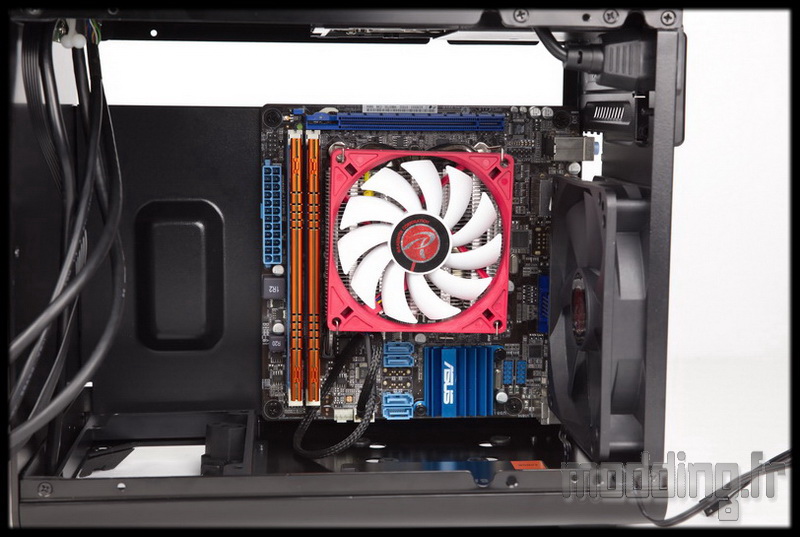

La carte mère prend place sur les entretoises qui lui sont dédiées.
On voit que les câbles du panneau avant vont occuper pas mal de place en fin de compte….
Pour fixer l’alimentation, il pourra être nécessaire de retirer les pieds à l’avant du boitier.
Ne pas oublier d’ajuster le câble secteur afin de pouvoir brancher la prise sur le bloc une fois celui-ci fixé au boitier….

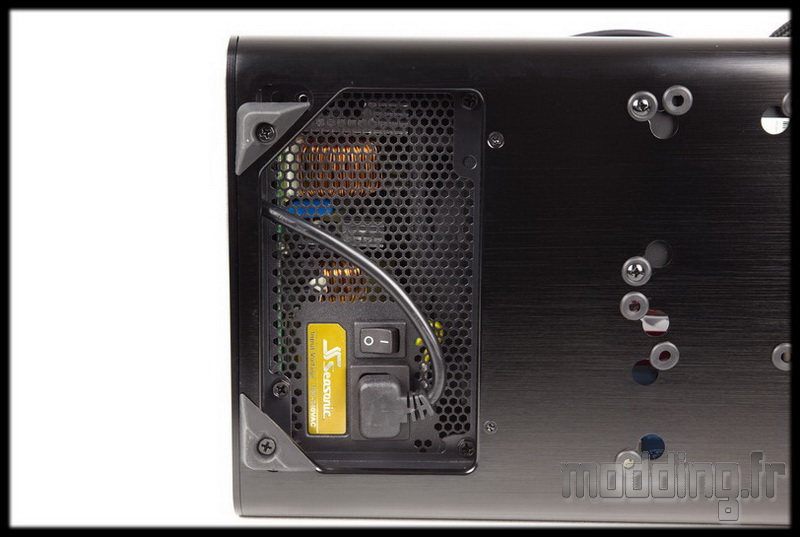

Notre Seasonic X-850 de 160 mm de profondeur prend place dans le boitier.
Il est tout de même préférable de placer celle-ci avant la carte mère… Mais aussi de fixer les câbles nécessaire avant la mise en place du bloc.
Vu l’espace restreint au sein du boitier, une alimentation modulaire est conseillée.
La ventilation du bloc sera du coté de la carte mère étant donné que la façade ne comporte aucune ouverture.

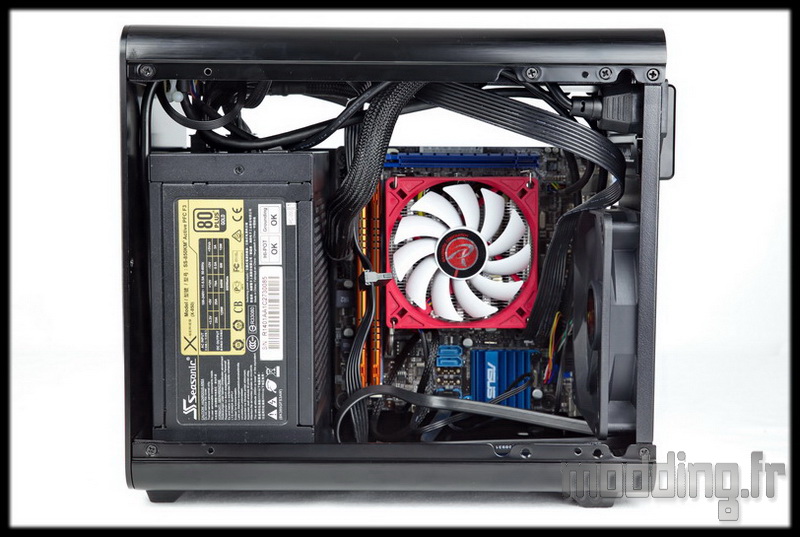

Là! ça commence a être chaud les marrons!!!
L’espace semble s’être soudainement rétréci!

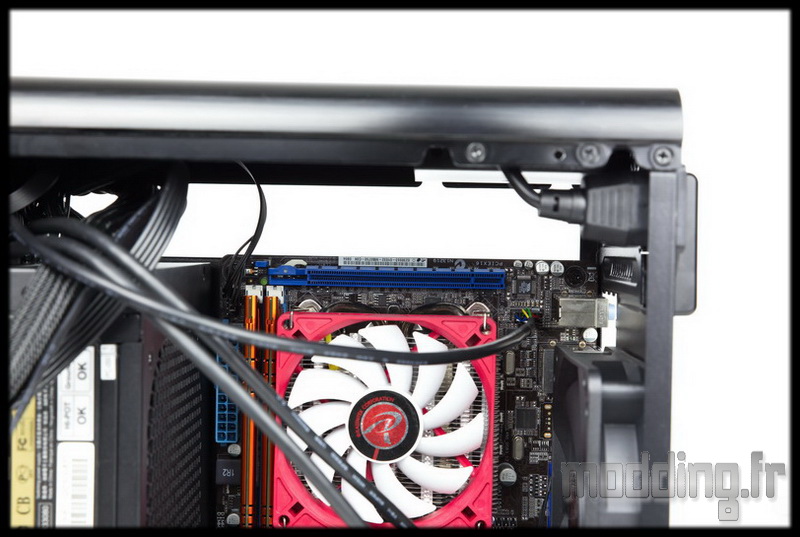

Il va falloir maintenant composer avec les différents câbles…. et nous n’avons pas mis la carte graphique…. Celle-ci ne pourra pas excéder les 170 mm de longueur.
On conseille de se passer de carte graphique ou alors de prendre une carte simple slot pour éviter que les éventuels ventilateurs soient trop prés du top!
C’est à ce niveau que l’on se rend compte que le Metis n’est pas fait pour une config gamer et se limite à une utilisation bureautique/multimédia.
Pour autant la position de la carte mère, par rapport au bloc d’alimentation, autorise l’utilisation de ventirad au format tour et ce jusqu’à une hauteur de 160 mm!
Une seule extraction d’air par le ventilateur présent, les trous situés dans les portes latérales se chargeront de laisser entrer l’air frais de l’extérieur.

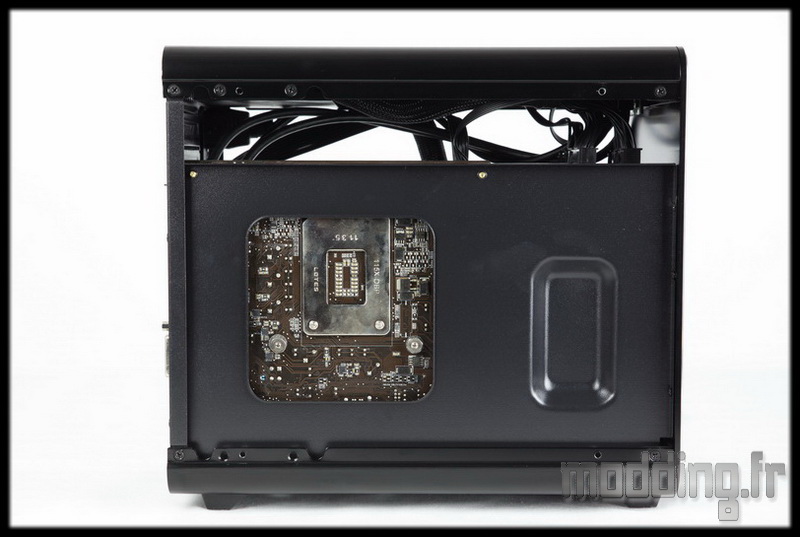

Arch! l’ouverture du plateau de la carte mère ne coïncide pas avec l’arrière du Socket….
