Tests :
Config de test :
Les résultats des tests que nous allons effectuer dépendent grandement du type de configuration que nous avons installé dans le boitier.
En plus du relevé sonore, les relevés de température dépendent non seulement du système de refroidissement propre à chaque composant, mais aussi de leur position au sein du châssis notamment dans l’utilisation d’un AIO.
Afin d’assurer une reproductibilité de nos tests dans le temps, nous installons notre AIO (Silent Loop 2) sur le même emplacement (partie haute du châssis) et nous installons le boitier dans la même zone de la pièce où nous effectuons les tests.
Ambiance sonore
En l’absence de ventilateurs inclus dans l’Evolv X2, nous ne procédons pas à une mesure du niveau sonore du boîtier.
Température
La température ambiante de la pièce est relevée à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La seconde sonde est insérée à l’intérieur du boitier à proximité de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique afin de relever la température ambiante au sein des composants.
Le relevé des températures de la carte mère (sonde MOS et PCH) et de la carte graphique se fait à l’aide du logiciel HWiNFO64 en prenant les valeurs maximales.
Relevé des pics de température de chaque cœur “Performance” (P-core) de notre i5 12600KF à l’aide du même logiciel.
La valeur retranscrite sur le tableau est la moyenne de ces 6 cœurs.
Le ventilateur du Silent Loop 2 est configuré dans le bios par l’application Hardware Monitor en le laissant constamment tourner à sa pleine vitesse.
La ventilation de la carte graphique est laissée dans son mode hybride pendant le test OCCT. Nous fixons ensuite sa vitesse par l’intermédiaire du logiciel “Aorus Engine” à 1400 tr/min durant le test combiné.
Nous allons comparer les résultats avec ceux relevés sur la configuration hors du boitier (Référence) ainsi qu’avec les boitiers précédemment testés.
Les résultats sont alors exprimés en valeur delta, on soustrait cette température ambiante à la température résultante de la moyenne des valeurs maximales des 6 cœurs « Performance » de notre CPU.
Malgré l’absence de ventilation propre à l’Evolv X2, les tableaux vont nous donner une première idée de comment se comporte le boitier qui ne manque pas de panneaux en verre trempé au détriment d’ouvertures vers l’extérieur.

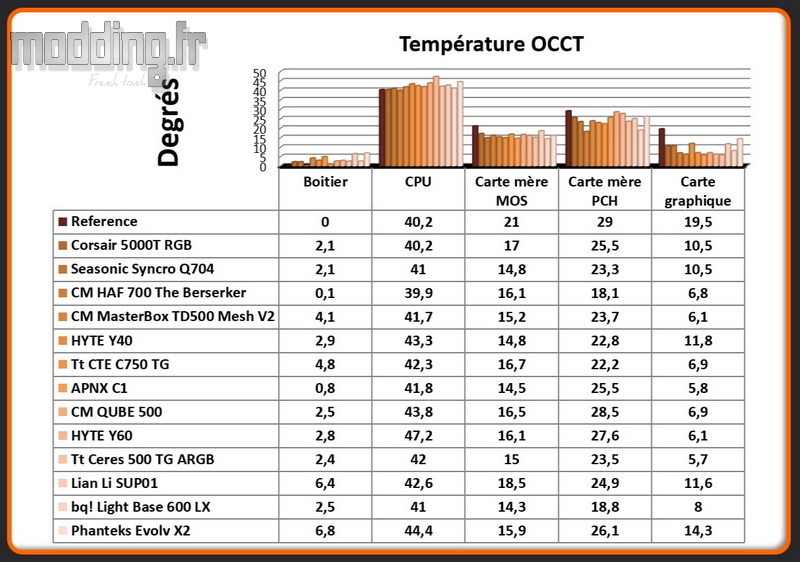

Comparatif OCCT CPU

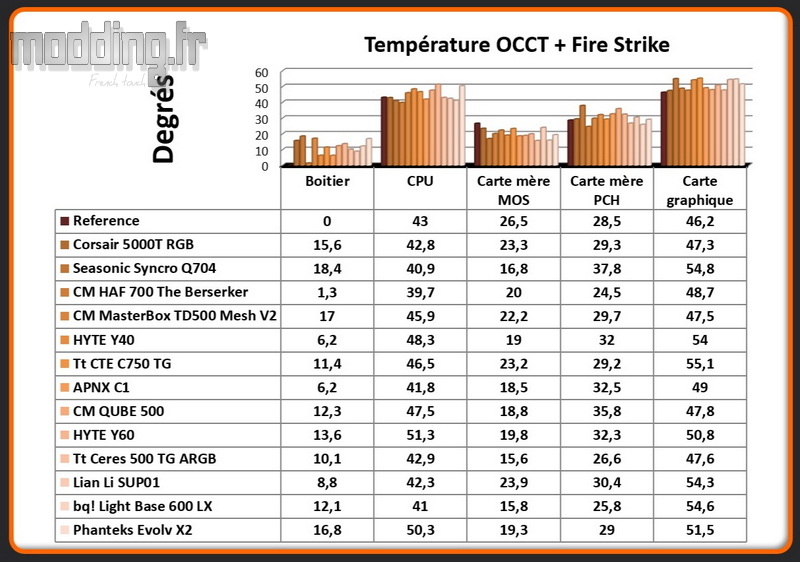

Comparatif OCCT CPU+Fire Strike
En toute logique, l’absence de ventilateurs préinstallés dans l’Evolv X2 impacte directement les performances de refroidissement. Ce constat est d’autant plus marqué que, même d’un point de vue passif, le boîtier offre relativement peu d’ouvertures vers l’extérieur, limitant ainsi la circulation naturelle de l’air.
L’ajout de ventilateurs performants devient donc indispensable pour assurer un bon flux d’air et préserver l’efficacité thermique de l’ensemble des composants.

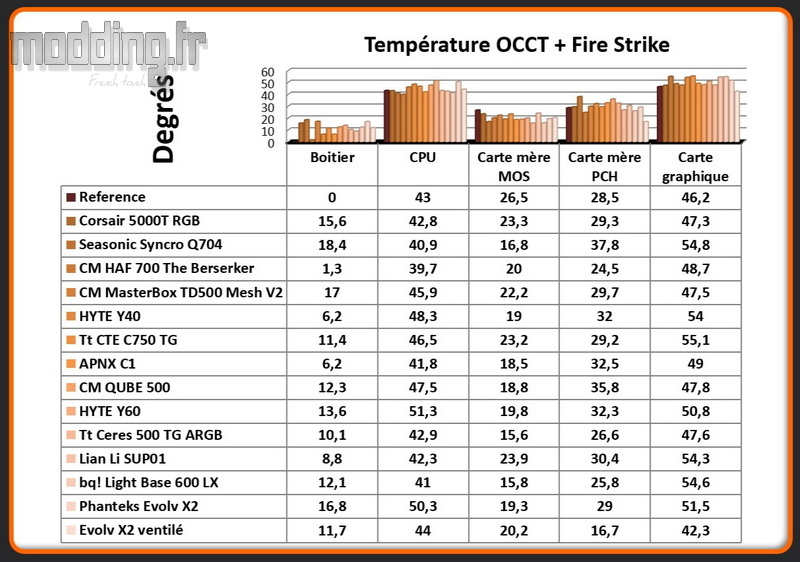

Nous avons réalisé un nouveau test combiné en intégrant trois ventilateurs M25-120 G2 à pales inversées dans la partie basse du boîtier, ainsi qu’un ventilateur M25-120 G2 à l’emplacement arrière.
Cette configuration optimise le flux d’air et améliore significativement la gestion thermique du système. Grâce à cette disposition, l’Evolv X2 bénéficie désormais d’un refroidissement plus efficace, avec une circulation de l’air améliorée tant en entrée qu’en sortie.
L’ajout d’un système AIO avec un radiateur de 360 mm dans la partie supérieure permettrait de renforcer encore cette performance de refroidissement. Ce montage permettrait d’avoir trois ventilateurs en extraction dans la partie haute du boîtier, ce qui offrirait un gain supplémentaire en termes de gestion thermique.
Il est également important de rappeler qu’il est essentiel de libérer le plus d’espace possible dans le compartiment inférieur. Cela permet aux ventilateurs situés en bas du boîtier de fonctionner de manière optimale, car ce sont les seuls à pouvoir amener de l’air frais dans le système. Un agencement propre et dégagé est donc crucial pour maintenir des températures idéales dans l’ensemble de la configuration.
