Montage :
Les unités de stockage externes peuvent être installées dans la cage HDD.

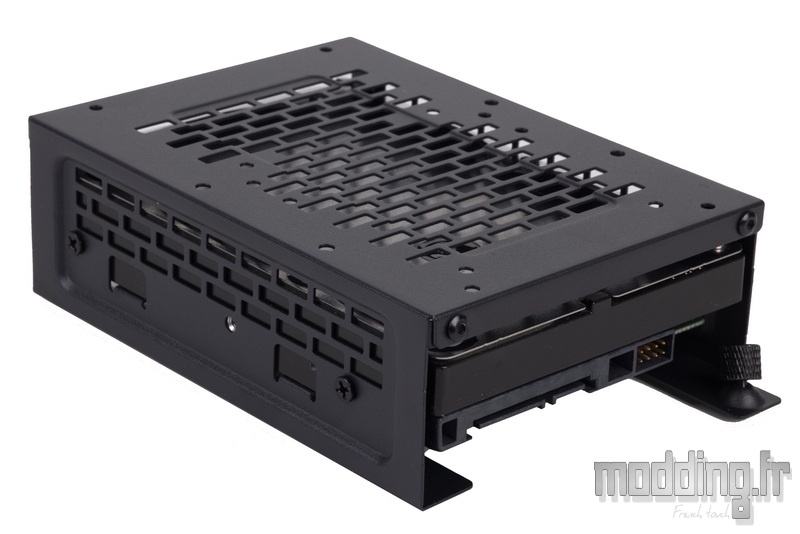

La structure en acier de cette cage permet d’accueillir jusqu’à deux disques durs 3.5″, l’un étant placé dans la cage et l’autre sur le plateau supérieur.

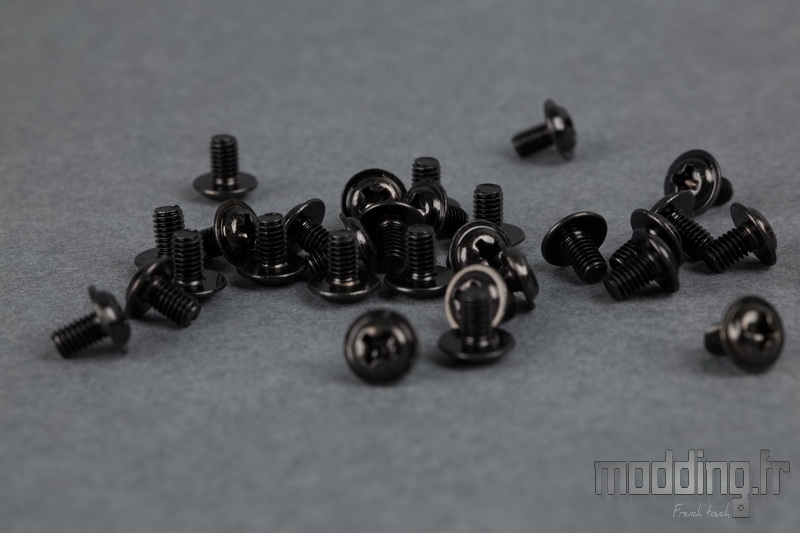

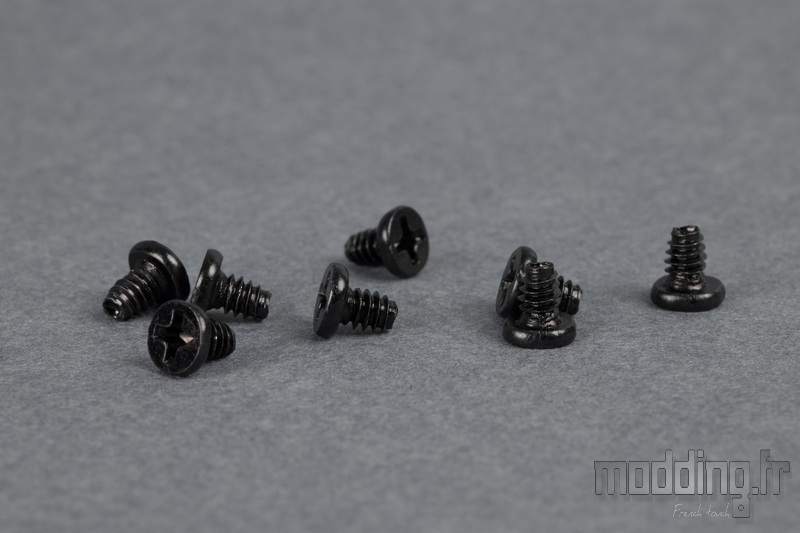

Les vis UNC-6.32, incluses dans le bundle, sont utilisées pour le montage.

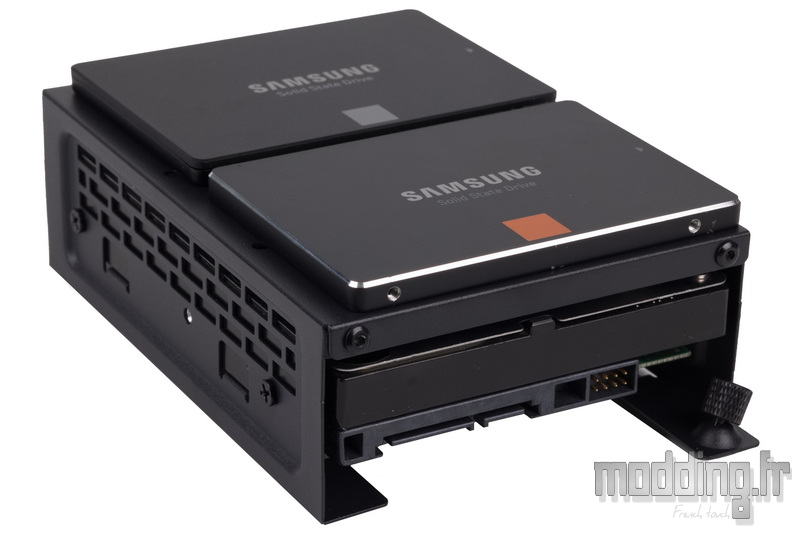

Ce plateau supérieur intègre également des points de fixation permettant d’installer jusqu’à deux SSD à la place du second disque dur 3.5″.

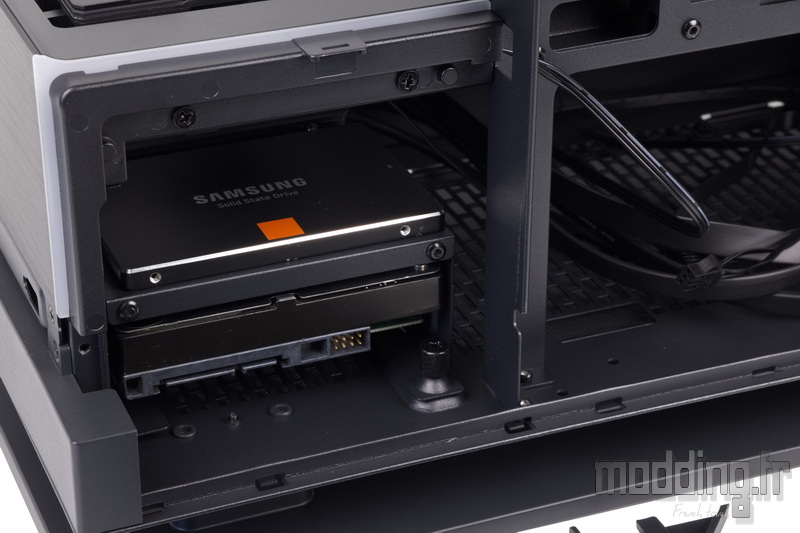

Il ne reste plus qu’à replacer la cage HDD dans la partie avant du compartiment inférieur, puis à la fixer en resserrant la vis à main intégrée à la structure.
Une fois cette opération réalisée, nous pourrons remettre en place le cache dédié à cet emplacement. Cependant, il est préférable de différer cette étape si la façade en verre trempé a été retirée, car ce cache masque également l’une des vis de fixation de ce panneau en verre.

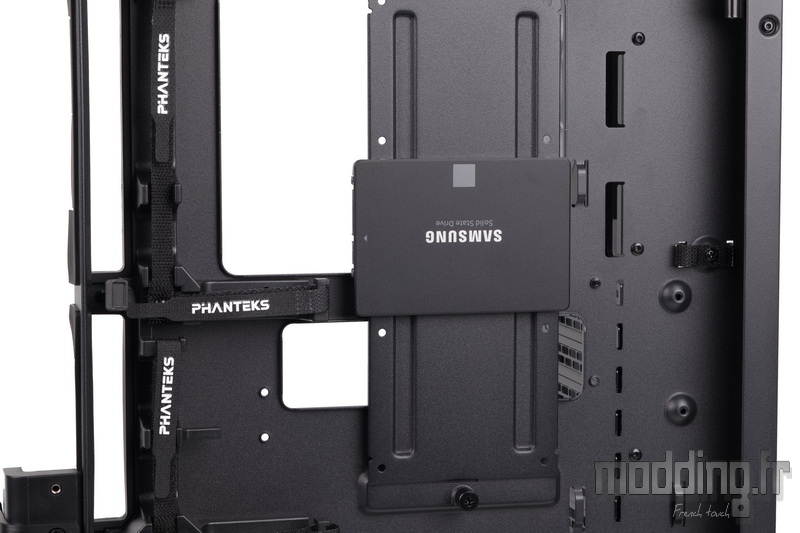

L’Evolv X2 propose également un support dédié aux SSD, installé dans les coulisses, au centre du plateau de la carte mère.
Ce support peut accueillir jusqu’à trois SSD, à fixer à l’aide des vis M3 fournies.

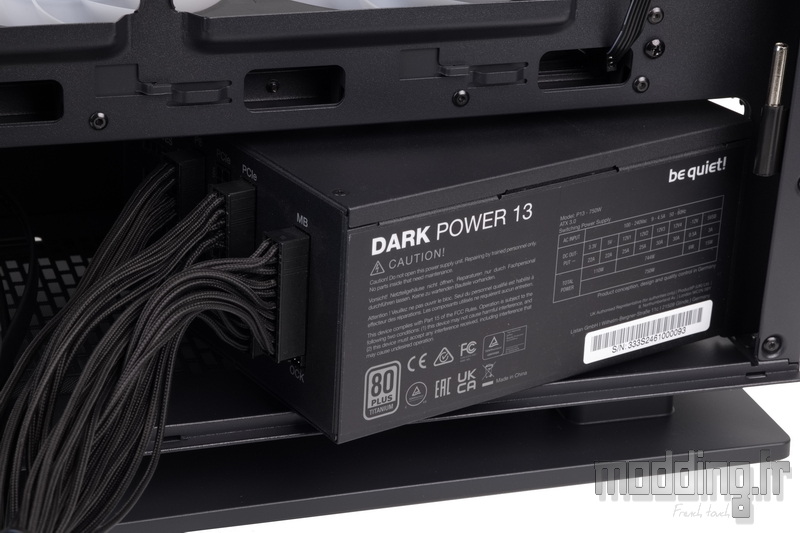

Le bloc d’alimentation s’insère par les coulisses du boitier.
Bien que l’espace situé à l’avant du bloc d’alimentation soit généreux, il est recommandé de connecter en amont les différents câbles nécessaires à l’installation, afin de faciliter leur gestion et éviter toute manipulation complexe une fois l’alimentation en place.
L’installation de la carte mère s’effectue à l’aide de neuf vis M3. Deux entretoises, l’une centrale et l’autre située au-dessus, sont pourvues d’un léger déport afin de faciliter le positionnement de la carte.
L’Evolv X2 prend en charge les cartes mères jusqu’au format E-ATX, dans la limite de 280 mm de largeur.
Par ailleurs, les dimensions et l’agencement des ouvertures pratiquées dans le plateau assurent une compatibilité avec les cartes mères à connecteurs inversés, telles que les modèles Project Zero de MSI ou BTF d’Asus.
Afin de faciliter grandement l’installation des composants dans l’Evolv X2, nous n’avons pas hésité à retirer la façade en verre trempé.
Une fois cette dernière déposée, on bénéficie immédiatement d’un espace de travail bien plus dégagé, ce qui simplifie nettement les manipulations.
La principale caractéristique de l’Evolv X2 réside dans son espace totalement dégagé à l’avant de la carte mère. On remarque d’ailleurs que le plateau s’arrête précisément au bord de notre carte mère au format ATX, sans le prolonger, ce qui permet de libérer cette zone.

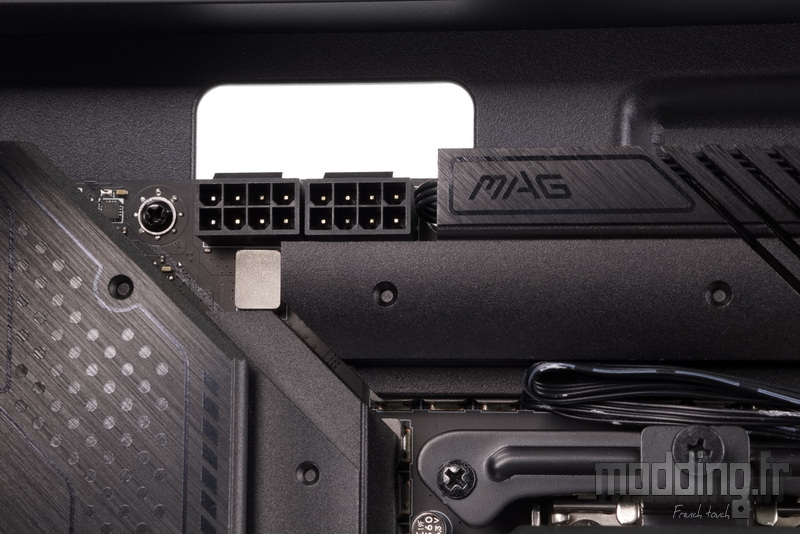

Le passage dédié aux câbles CPU est largement dimensionné et bien positionné, ce qui permet de faire passer ces câbles de manière fluide et sans encombre.

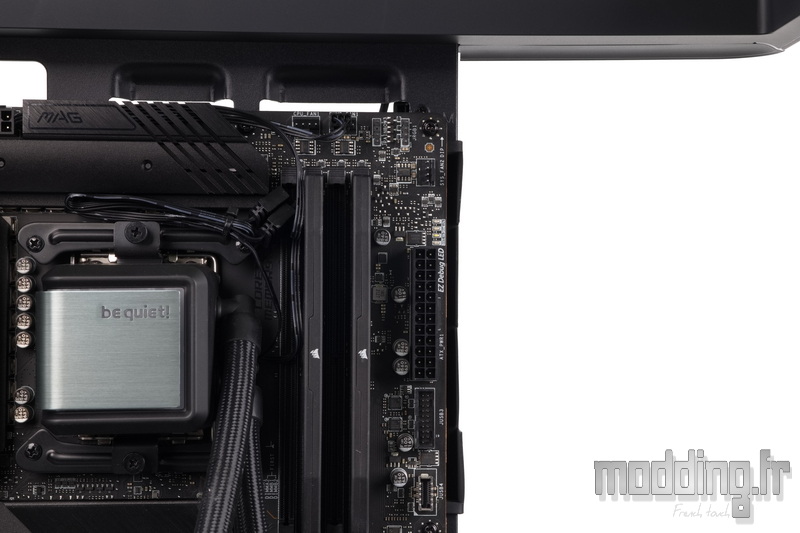

Le bord avant du plateau de la carte mère est aligné avec le bord de la carte elle-même, ce qui permet à Phanteks de concevoir un plateau avec un retour à 90°. Ce retour cloisonne les coulisses de l’Evolv X2 et intègre les passages de câbles tout en les prolongeant proprement. De plus, les ouvertures sont équipées de grommets, ce qui permet de dissimuler encore davantage les câbles et d’apporter une finition soignée.

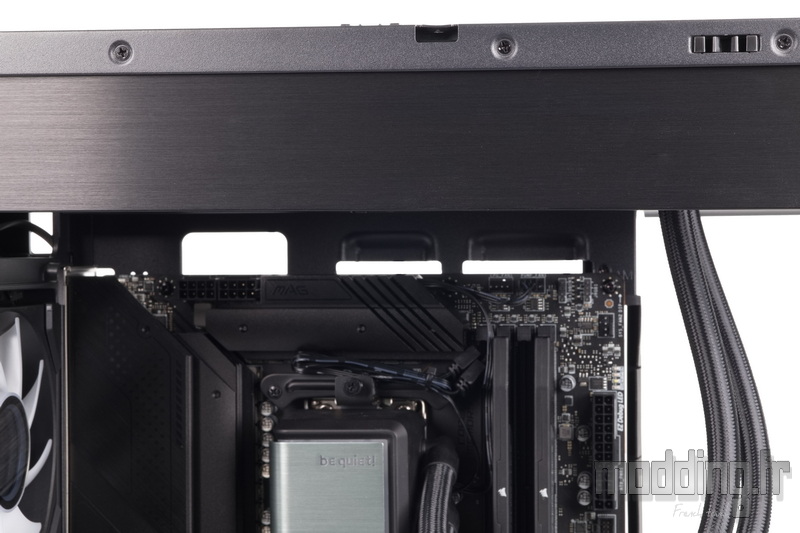

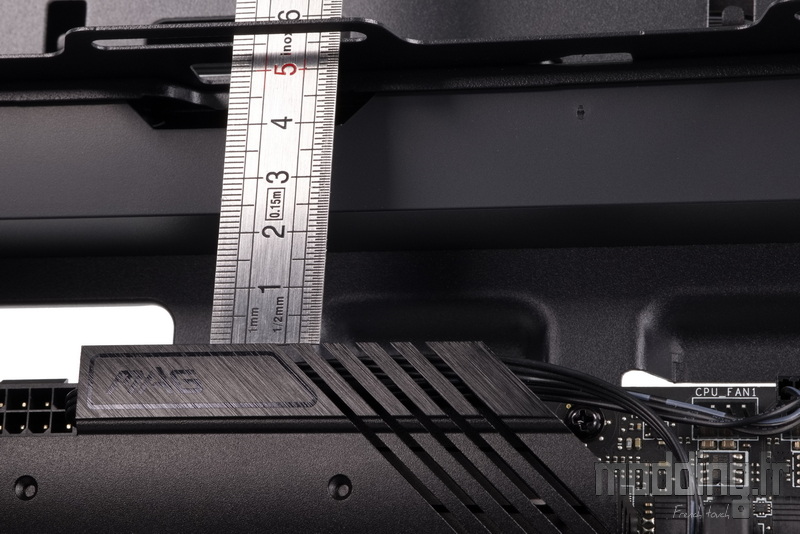

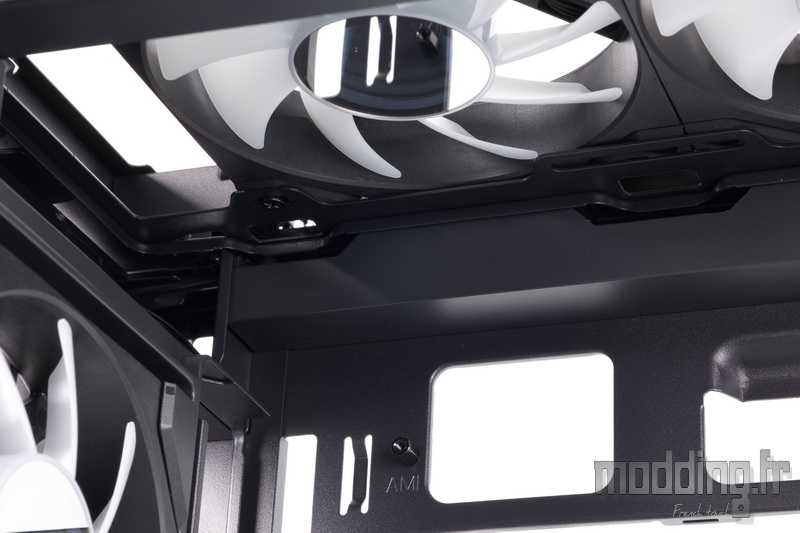

Au-dessus de la carte mère, un espace de 55 mm sépare le support de ventilation supérieur, dont les points de fixation sont alignés avec les dissipateurs de la carte.
Cependant, l’Evolv X2 n’est pas réellement conçu pour accueillir un système de refroidissement liquide personnalisé. Il est limité à l’installation d’un système AIO, avec une taille maximale de radiateur de 360.
En règle générale, un radiateur AIO mesure environ 27 mm d’épaisseur, tandis que l’Evolv X2 offre un espace de 30 mm au-dessus du support de ventilation. Cela permet d’installer un radiateur AIO standard tout en laissant suffisamment de place pour positionner les ventilateurs sous le support, de sorte que leur face ventilée affleure le carénage.

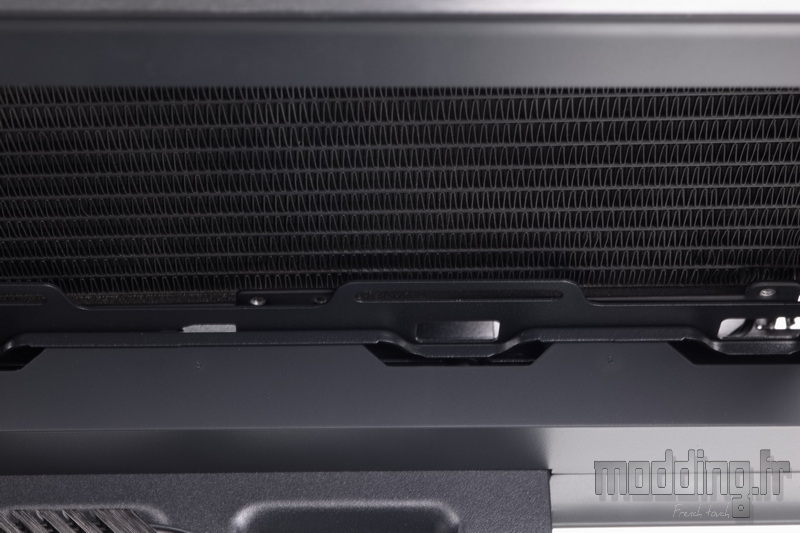

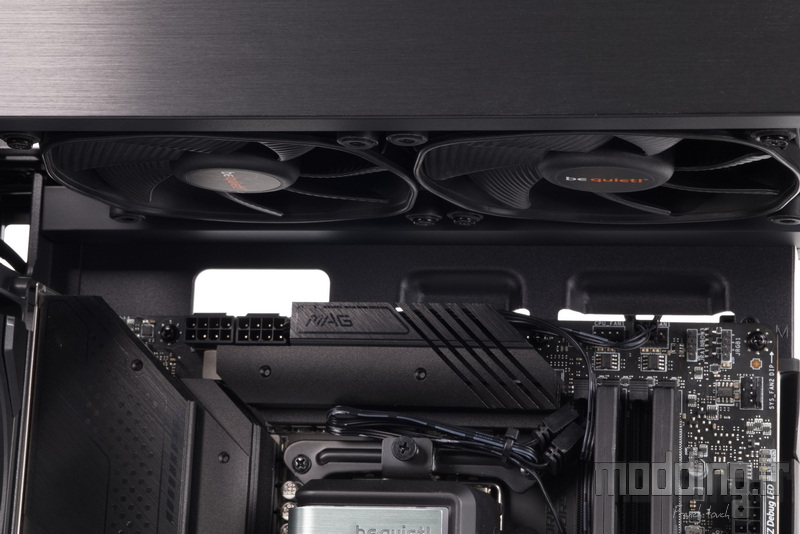

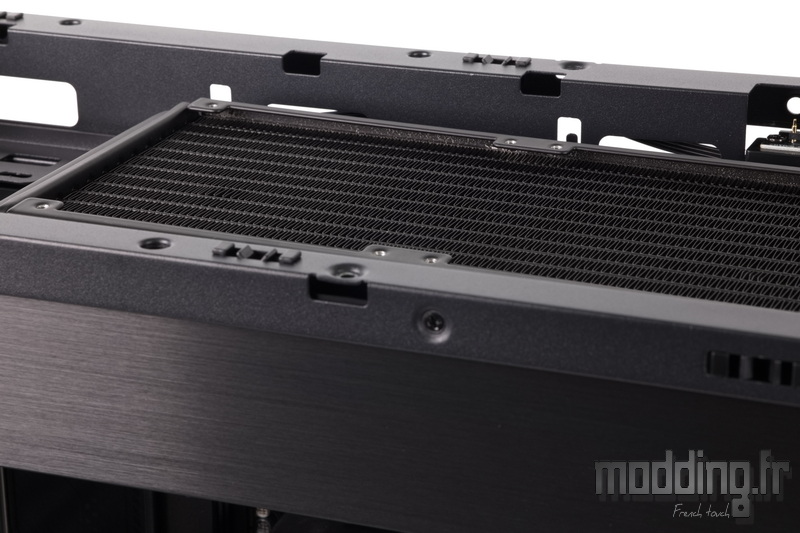

Nous installons le radiateur de notre AIO dans l’espace situé au-dessus du support de ventilation.
Les ventilateurs installés sous le support ont leur cadre dissimulé par le carénage, ne laissant visible que la face ventilée.
L’ensemble radiateur/ventilateur disparaît complètement de notre champ de vision derrière l’habillage en aluminium brossé du carénage.

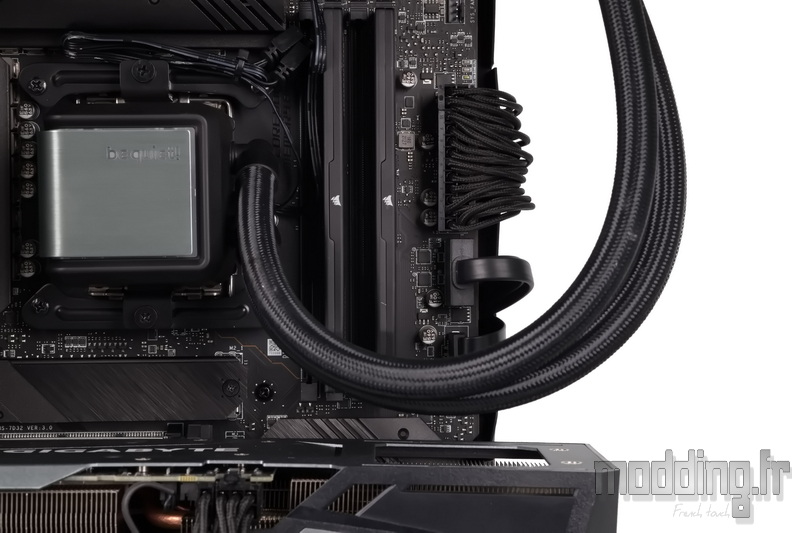

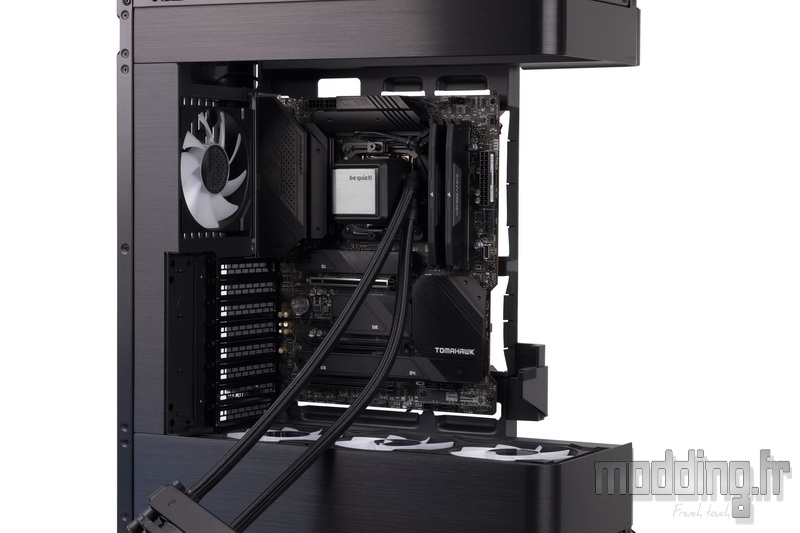

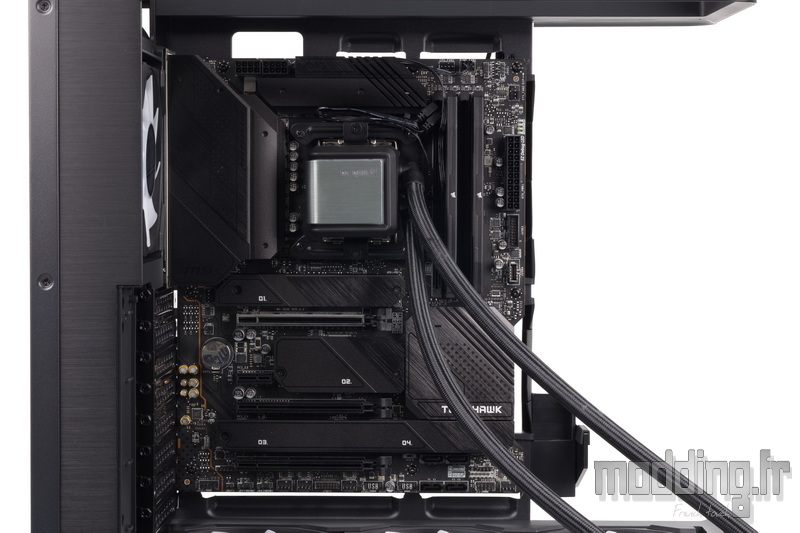

Comme notre AIO utilise un radiateur de 240 mm, nous avons pu faire passer ses tuyaux à l’avant du châssis.
Toutefois, il est important de noter que dans le cas d’un AIO avec un radiateur de 360 mm, la place à l’avant du support est occupée par les ventilateurs, laissant uniquement l’espace situé à l’arrière pour passer les tuyaux.
Ce choix est totalement assumé par Phanteks, car l’objectif est de maintenir une esthétique épurée. En effet, l’idée est de ne pas voir ces tuyaux dans la partie avant du compartiment principal, afin de conserver un espace dégagé et propre, visible à travers les différents panneaux en verre trempé du boîtier.
Les passages de câbles inférieurs sont positionnés presque à ras du bord inférieur de la carte mère. Phanteks les a conçus avec un léger retrait vers les coulisses, ce qui facilite l’insertion des différents connecteurs, y compris ceux des câbles PCIe.
Cet agencement permet de limiter la visibilité de ces ouvertures dans le compartiment principal, renforçant ainsi l’aspect épuré de l’ensemble.

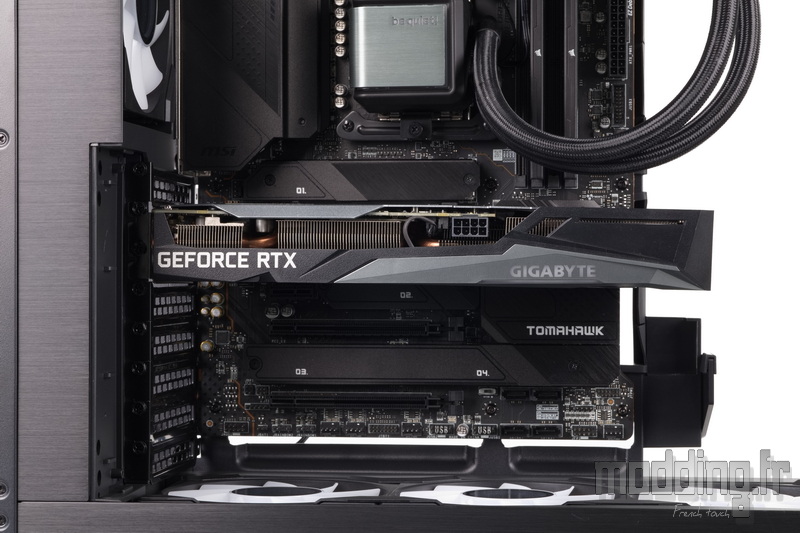

L’installation de la carte graphique se fait à l’horizontale, avec une connexion directe au port PCIe de la carte mère.

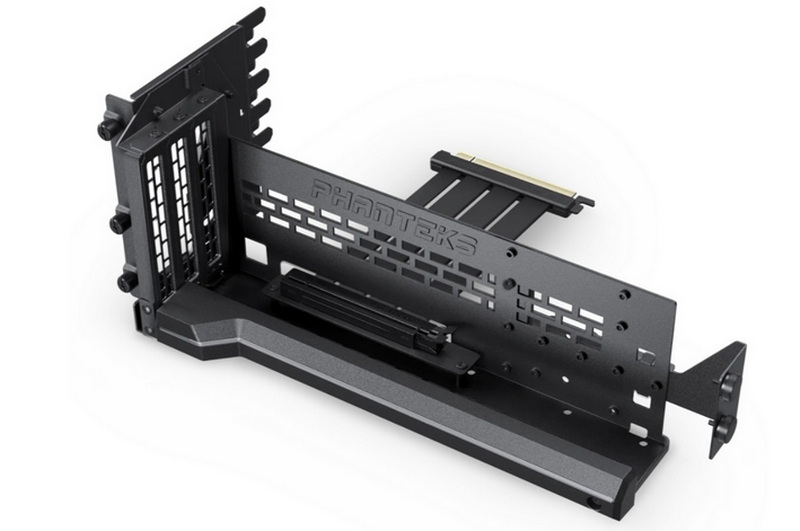

Il est également possible d’installer la carte graphique à la verticale, mais cela nécessite l’achat d’un support spécifique proposé en option par Phanteks au prix de 120 €.
Contrairement à un simple adaptateur, ce kit inclut une nappe riser PCIe 4.0 de qualité et intègre plusieurs éléments fonctionnels et esthétiques.
On y retrouve notamment un petit support accessoire permettant de sécuriser la carte à son extrémité ou sur son bord opposé, ainsi qu’un liseré translucide rétroéclairé à sa base, reprenant discrètement l’éclairage intégré de l’Evolv X2.
Ce support s’installe à l’emplacement des équerres PCI du boîtier et peut s’incliner, offrant la possibilité d’orienter la carte graphique jusqu’à 30°, pour une mise en valeur optimale.
Pour pouvoir fixer la carte graphique, il est nécessaire de retirer au préalable la pièce accessoire du carénage arrière du boîtier. Cette étape permet d’accéder aux vis de fixation des équerres PCI, indispensables pour maintenir correctement la carte en place.

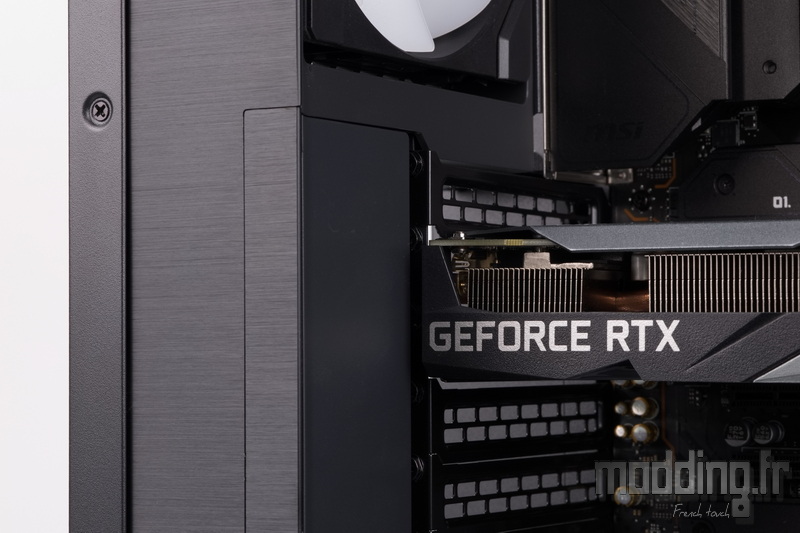

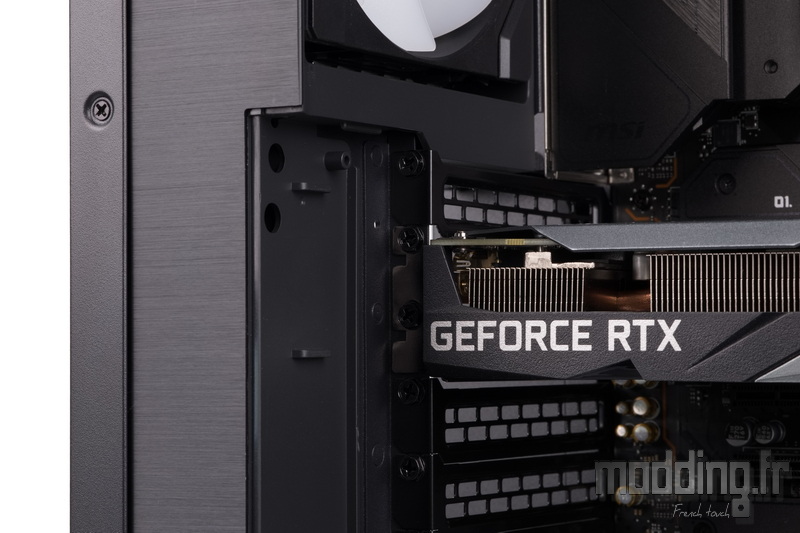

Une fois la carte graphique installée, il suffit de remettre en place le cache arrière, qui vient dissimuler l’ensemble des points de fixation des équerres PCI, assurant ainsi une finition propre et soignée de l’installation.

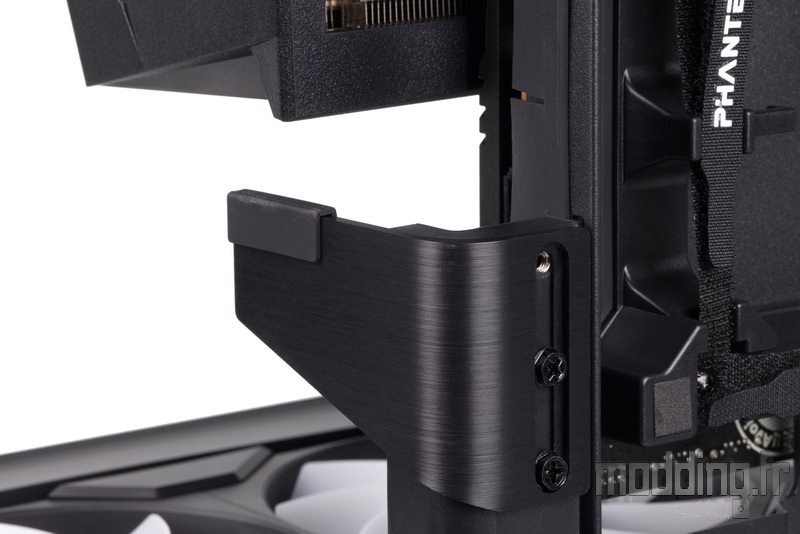

L’Evolv X2 dispose de série d’un support de carte graphique.
On passe de l’autre côté du boîtier, dans les coulisses, pour accéder au système d’ajustement du support de la carte graphique, qui ne permet qu’un réglage en hauteur.
Quatre points de fixation sont disponibles pour ajuster la hauteur du support. Dans notre configuration, nous avons déplacé la vis inférieure vers le point de fixation le plus haut afin de surélever l’ensemble.

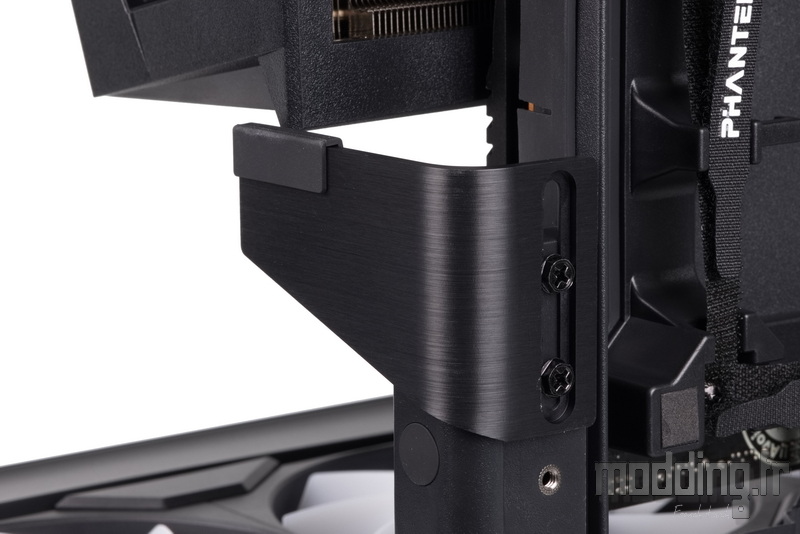

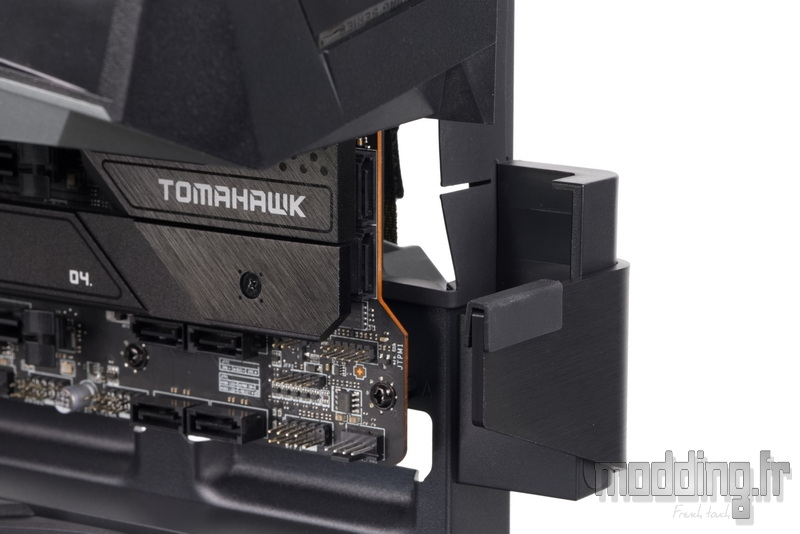

Le support lui-même intègre un sillon de réglage qui permet un ajustement plus précis de sa hauteur, afin de s’adapter au mieux à l’épaisseur de la carte graphique.

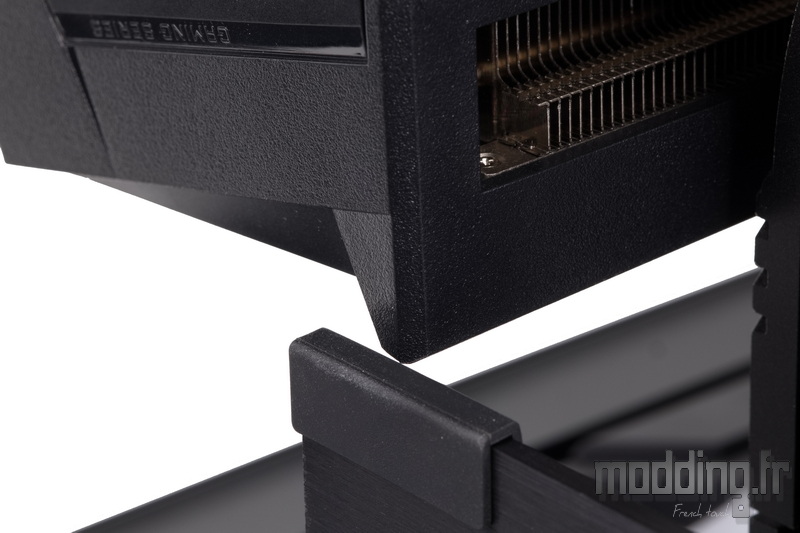

Cependant, un simple réglage en hauteur ne suffit pas toujours à assurer une compatibilité optimale avec toutes les cartes graphiques. Dans notre cas, avec une carte mesurant 282 mm de long, le support ne touche même pas le carénage.
Certes, en optant pour l’Evolv X2, il est recommandé de choisir une carte graphique plus longue, afin que son extrémité “flotte” dans l’espace avant du compartiment principal, bien visible à travers les trois panneaux en verre trempé.
Cela dit, un support doté d’un bras articulé nous semblerait plus judicieux pour s’adapter à une plus grande variété de cartes graphiques, tout en évitant un contact non souhaité avec les pales du système de ventilation de la carte.

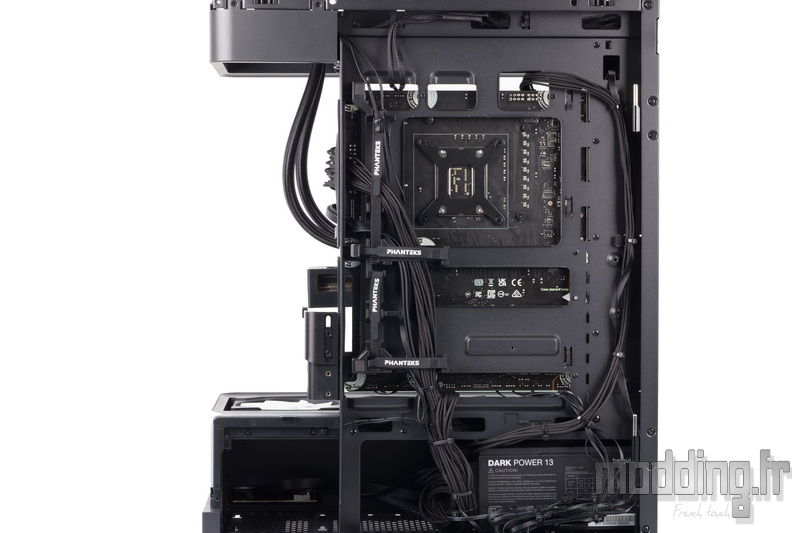

Nous apportons un soin particulier au rangement des différents câbles du côté des coulisses, afin de maintenir une organisation propre et permettant également de faciliter la fermeture du panneau latéral en acier.

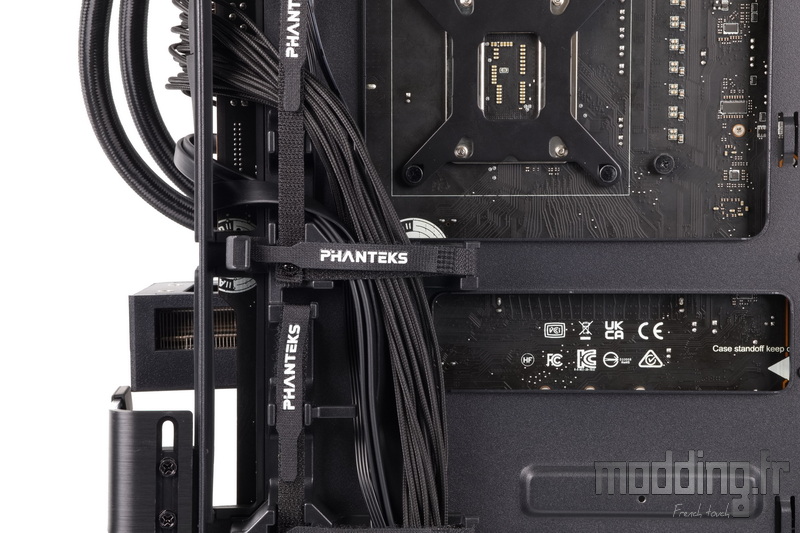

Ce rangement est facilité par le système de gestion des câbles, qui inclut des bandes Velcro disposées à la fois verticalement et horizontalement, permettant ainsi de maintenir les câbles bien organisés et d’optimiser l’espace disponible.

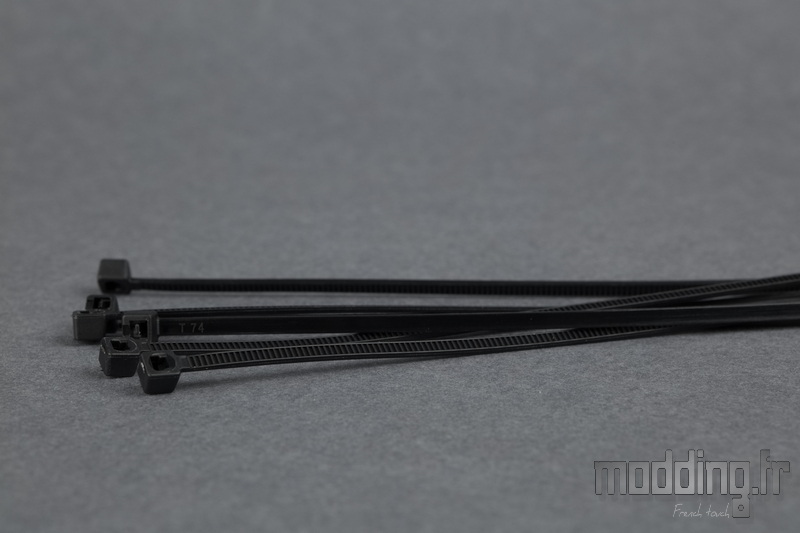

On profite également des points d’ancrage et des colliers Serflex pour regrouper les câbles entre eux.

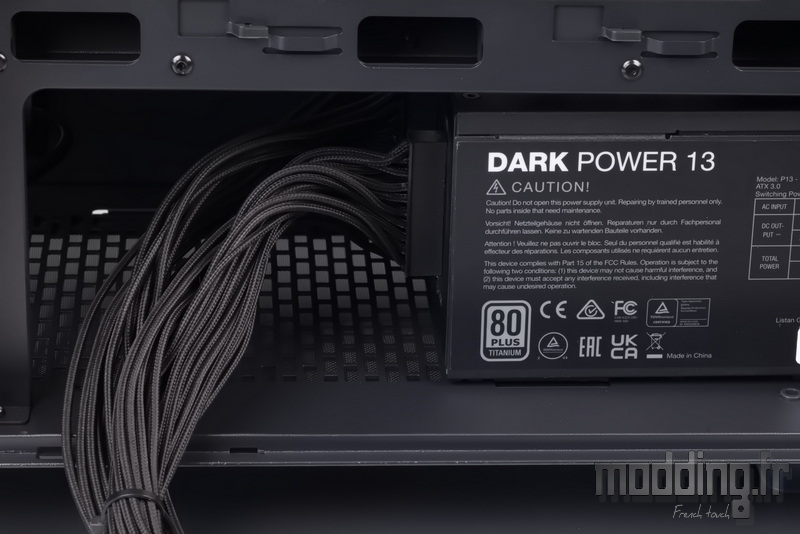

Il est crucial de rassembler les câbles en sortie de l’alimentation aussi près que possible du bloc, afin de garder l’espace avant dégagé et de ne pas perturber l’efficacité des ventilateurs placés juste au-dessus.
Le bloc d’alimentation, en raison de sa profondeur, vient déjà entraver l’efficacité du ventilateur situé au-dessus, d’où l’importance d’opter pour une alimentation peu profonde dans l’Evolv X2.
On effectue les différents branchements dans le compartiment principal.
L’optimisation du branchement du câble d’alimentation de la carte graphique se fait en l’introduisant par les passages inférieurs, ce qui permet de le dissimuler parmi les éléments de la carte mère et d’éviter un encombrement visuel dans la zone antérieure.

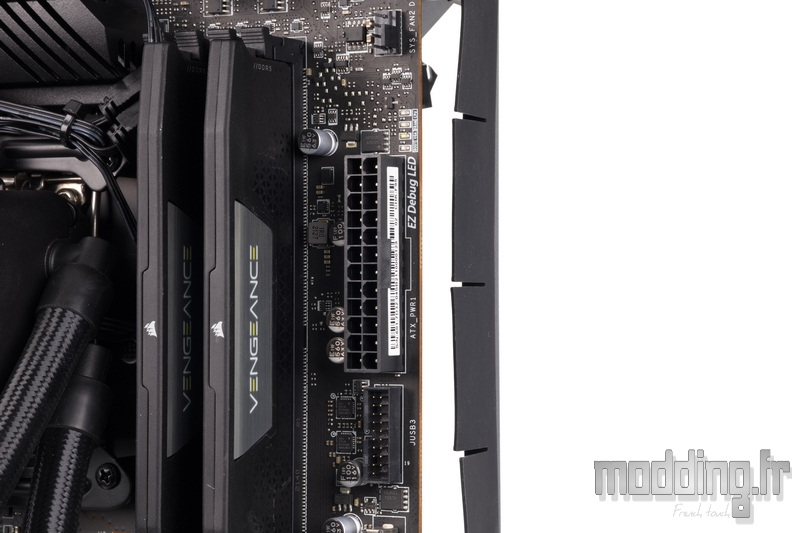

Toujours dans l’optique de limiter l’encombrement visuel dans cette zone, on veille à bien plaquer les câbles qui se connectent à la prise ATX de la carte mère ainsi qu’aux ports USB internes. Cela permet de garder un agencement propre et organisé.

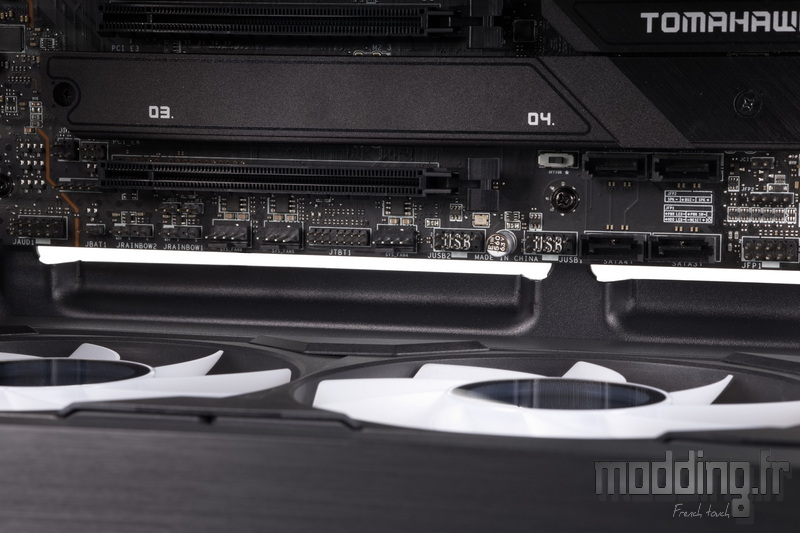

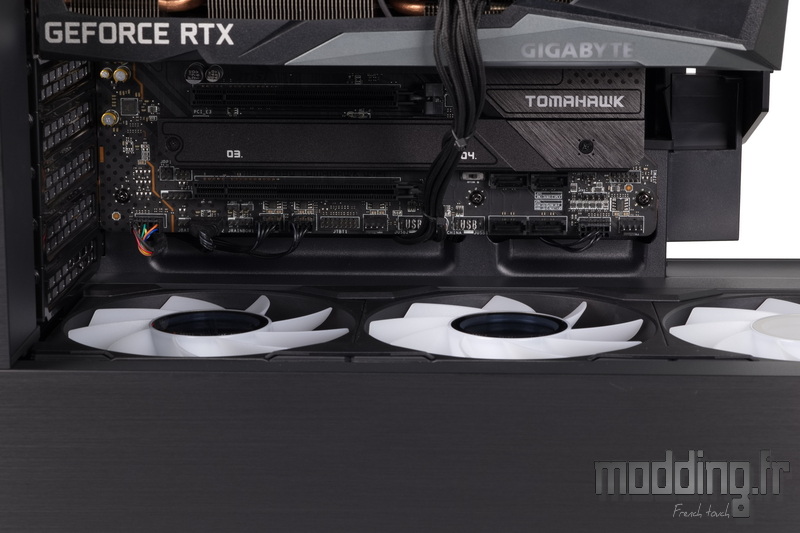

La conception des ouvertures inférieures permet également de réduire la longueur des câbles nécessaires pour les connexions situées en bas de la carte mère, contribuant ainsi à un agencement plus propre.
On peut toutefois regretter que les constructeurs ne proposent pas encore de câble audio composés de fils noirs.

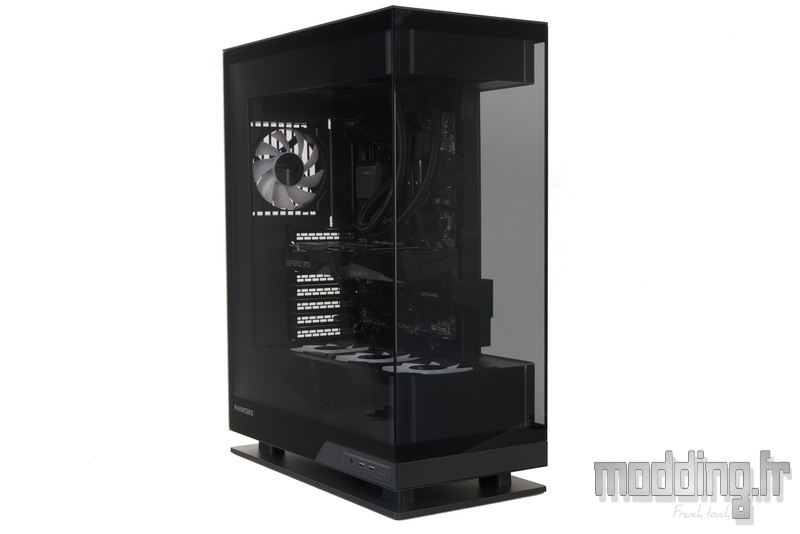

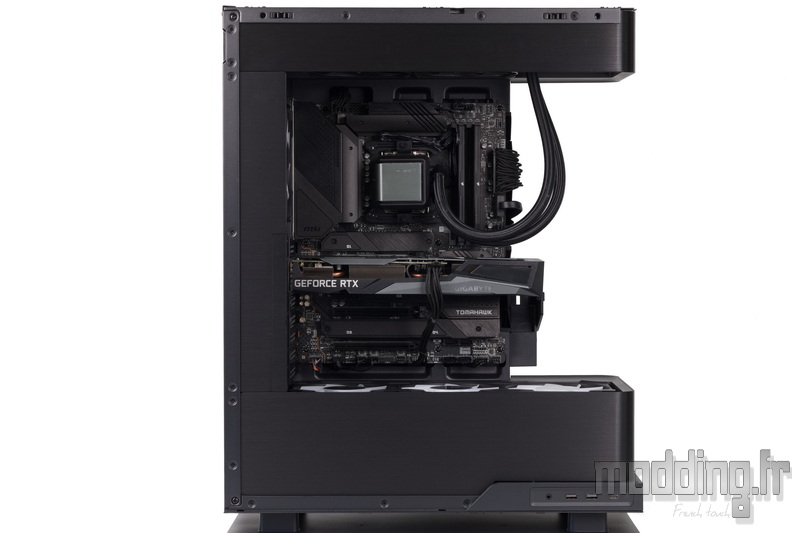

Notre configuration est maintenant installée.
Nous commençons par remettre en place la façade en verre trempé, veillant à bien l’aligner avec les fixations prévues.

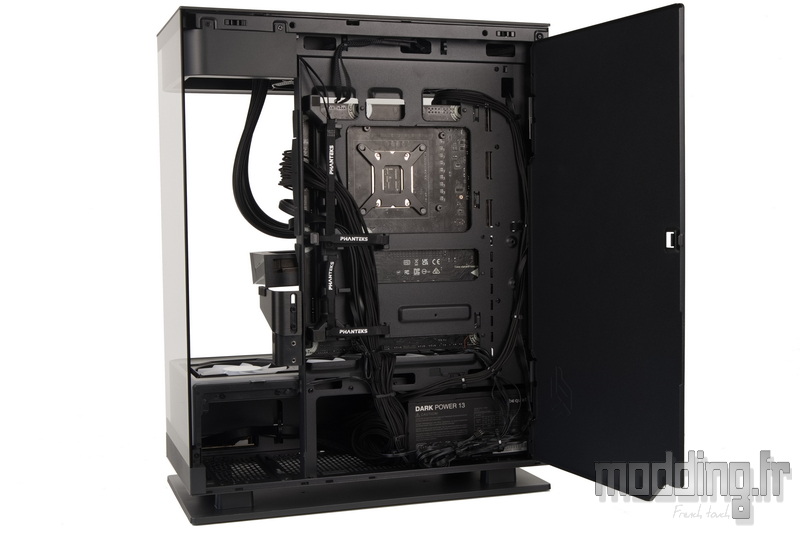

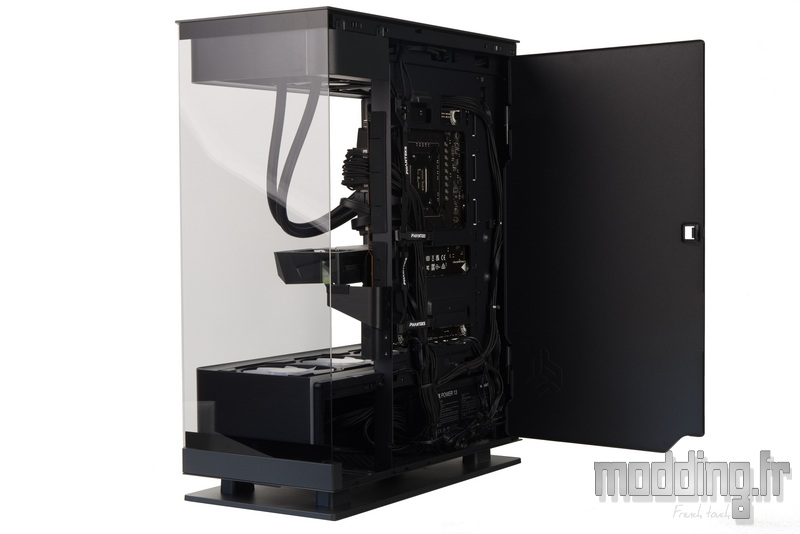

Ensuite, nous reposons la porte des coulisses sur ses gonds, sans la refermer immédiatement, afin de finaliser les derniers ajustements éventuels du câblage ou vérifier l’absence de pincement avant la fermeture définitive.

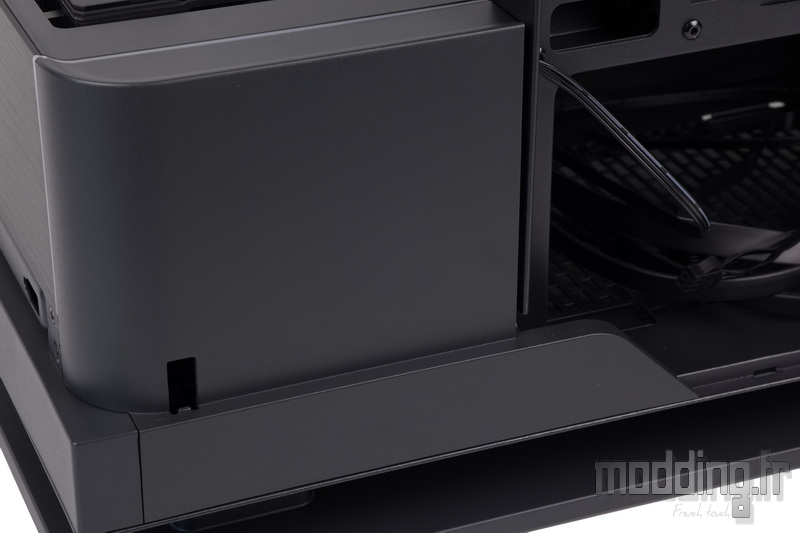

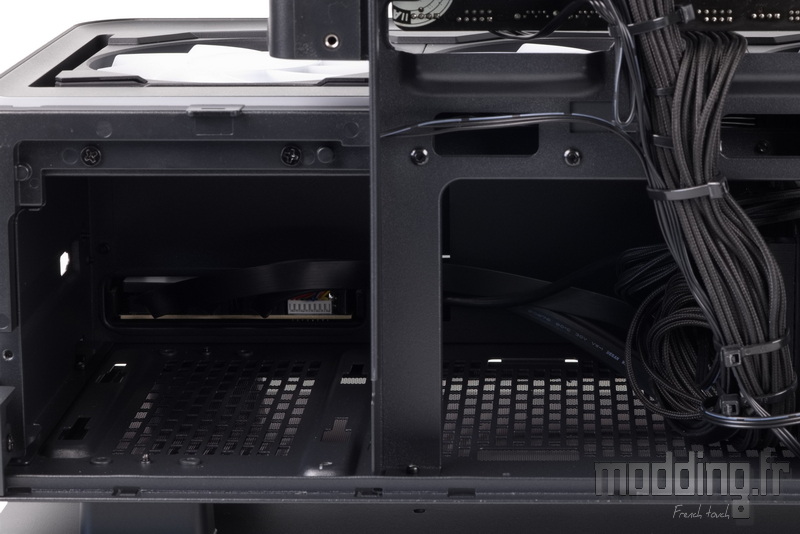

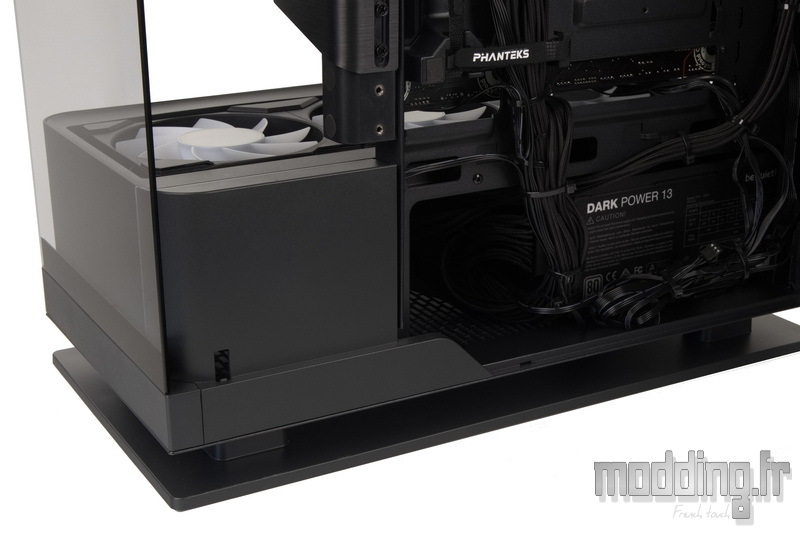

Avant de refermer cette porte en acier, il est essentiel de remettre en place le cache qui dissimule la cage HDD, ou du moins son emplacement.
Ce cache permet non seulement de masquer visuellement cette zone, mais aussi de préserver l’esthétique soignée et épurée de cette partie du compartiment inférieur qui est visible à travers le panneau en verre trempé controlaterale.

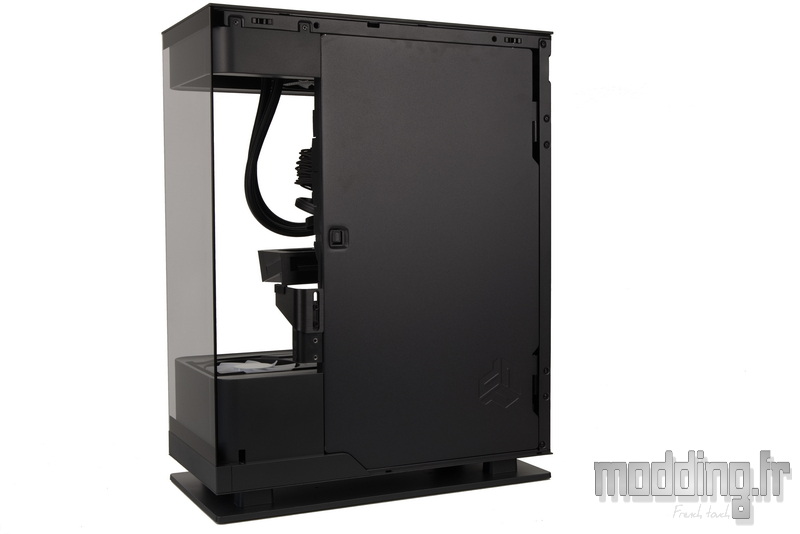

On referme enfin la porte en acier, qui vient dissimuler efficacement l’ensemble des câbles acheminés dans les coulisses.
Pour conserver un aspect parfaitement propre et soigné, on prend soin d’effacer les éventuelles traces de doigts laissées sur sa surface externe, comme sur la partie haute dans notre cas.

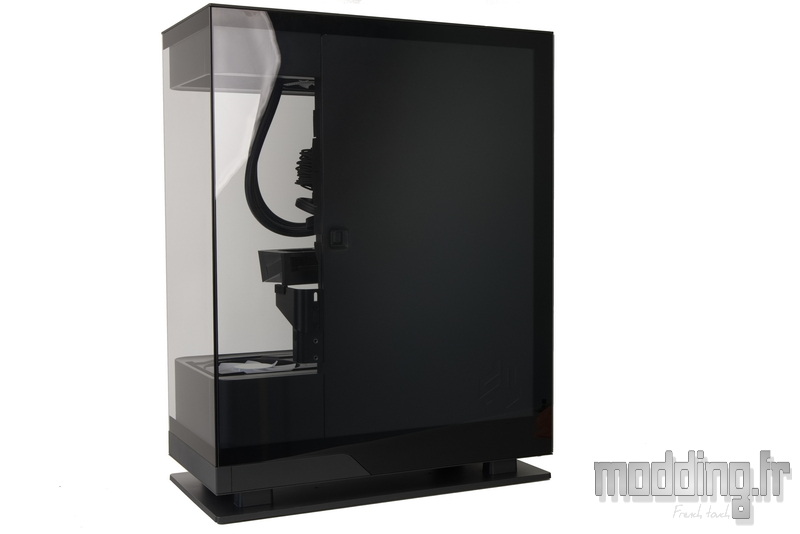

On remet ensuite en place le panneau en verre trempé qui vient élégamment se superposer à la porte des coulisses.
L’installation commence par le positionnement de son bord inférieur contre le châssis, de manière à ce que les différentes encoches puissent correctement prendre en charge les appendices métalliques de l’armature inférieure de la vitre.
On exerce ensuite une pression ferme mais maîtrisée sur le bord supérieur du panneau, afin que les plots sphériques s’enclenchent correctement dans leurs logements respectifs, assurant ainsi une fixation stable et sans jeu du panneau en verre trempé.

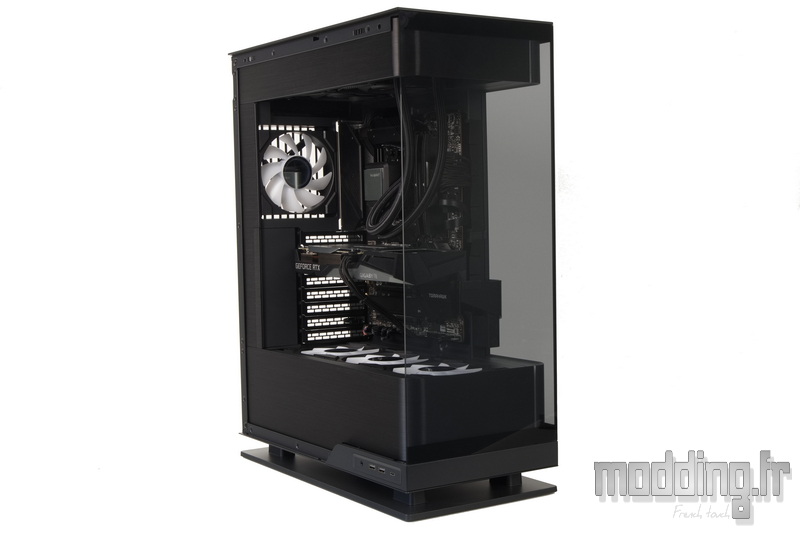

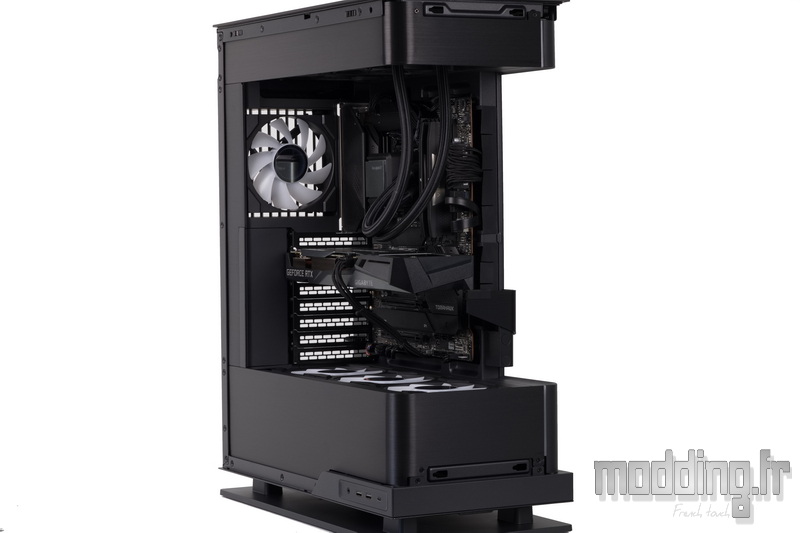

Nous avons opté pour un refroidissement du processeur via un système watercooling de type AIO. Toutefois, il est tout à fait possible d’opter pour un système de refroidissement par air : l’Evolv X2 est compatible avec un ventirad pouvant atteindre jusqu’à 170 mm de hauteur, ce qui laisse le choix parmi de nombreux modèles performants.
De la même manière que pour le panneau latéral opposé, nous procédons à la remise en place du panneau principal. Nous positionnons d’abord son bord inférieur contre le châssis afin que les encoches s’alignent correctement avec les supports, puis nous exerçons une légère pression sur la partie supérieure pour que les plots sphériques s’enclenchent dans leurs logements respectifs.

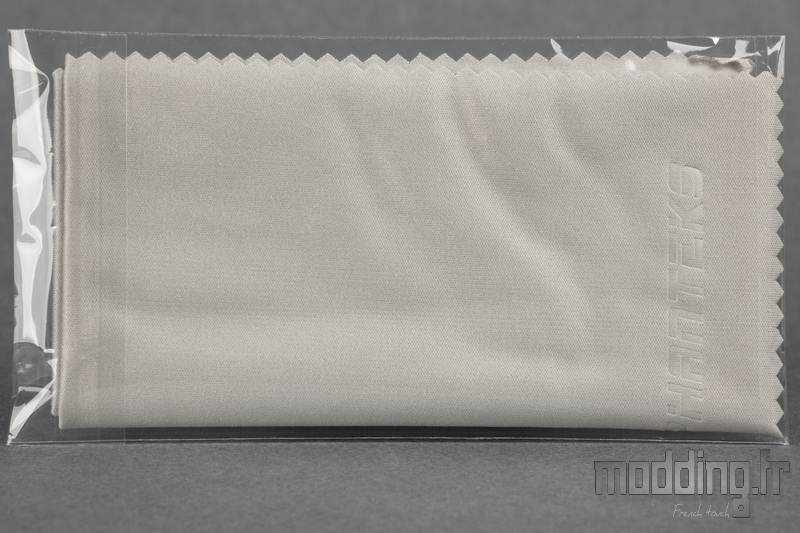

On profite de la lingette en microfibre incluse dans le bundle pour effacer les inévitables traces de doigts laissées lors du montage sur les différents panneaux en verre trempé.

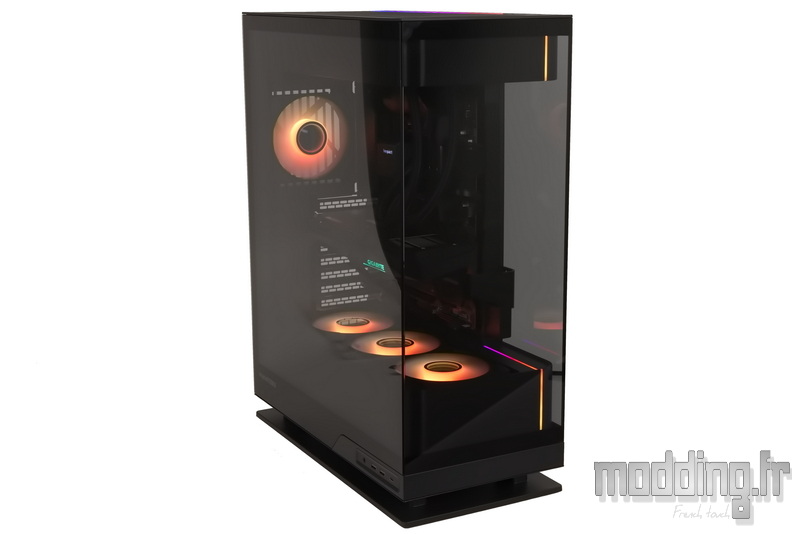

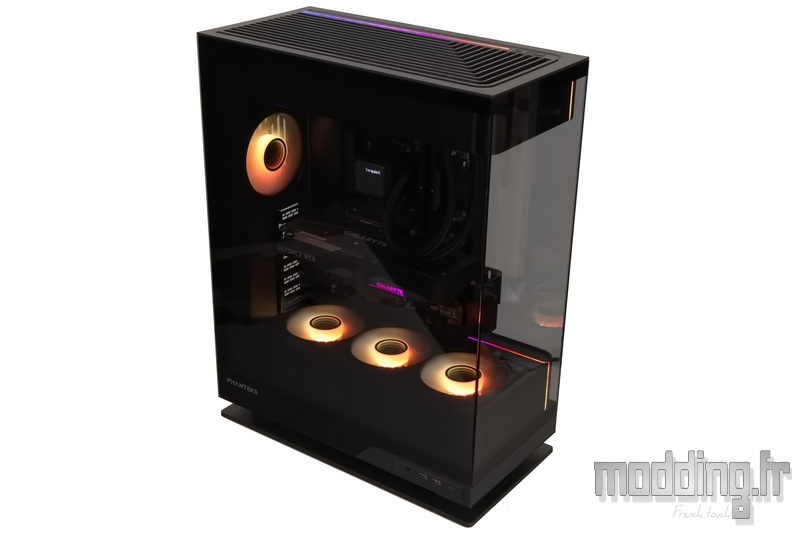

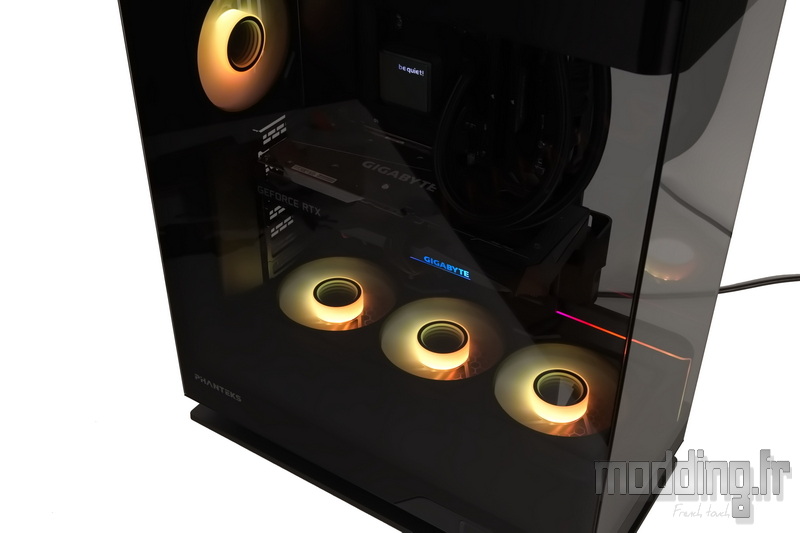

Les ventilateurs M25-120 G2 que nous avons installés diffusent leur éclairage à travers les pales, tout en offrant un effet “infinity mirror” au niveau du moyeu central.
De leur côté, les deux liserés lumineux intégrés à l’Evolv X2 viennent souligner l’extrémité de chaque carénage, rehaussés par leur élégant revêtement en aluminium brossé.
On ne va pas se mentir, notre carte graphique fait un peu pâle figure dans l’Evolv X2 : sa longueur modeste ne vient pas vraiment remplir l’espace à l’avant du compartiment principal, pourtant pensé pour mettre en valeur des modèles plus imposants.

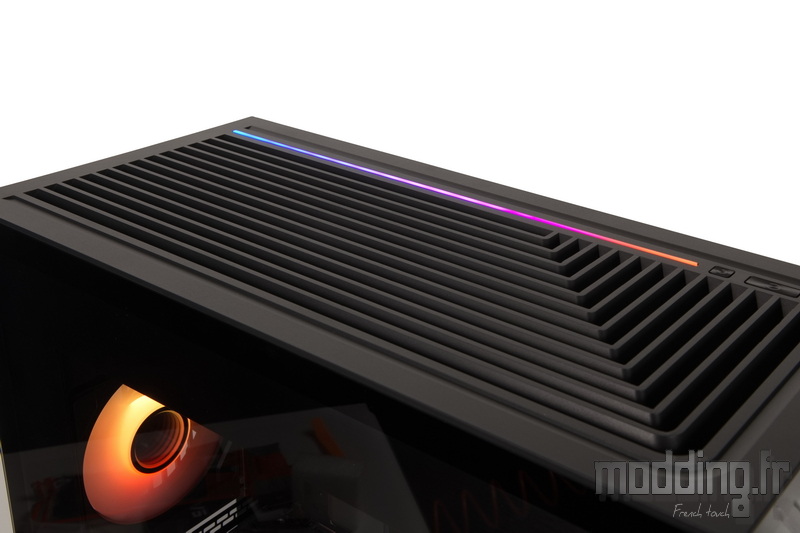

Dans le prolongement du liseré rétroéclairé intégré au carénage supérieur, un second liseré lumineux vient souligner la partie haute du boîtier, juste après les boutons Power et Reset, apportant une continuité visuelle élégante.
On notera cependant que le bouton Power ne bénéficie d’aucun rétroéclairage, contrairement à ce qu’on observe souvent sur d’autres boîtiers.
Petit rappel important : l’éclairage intégré à l’Evolv X2 est entièrement piloté via le logiciel de la carte mère. Il est donc essentiel de ne pas oublier de connecter la prise propriétaire des bandes LED à l’adaptateur fourni par Phanteks, afin d’assurer une compatibilité avec le connecteur ARGB 5V/D/-/G de la carte mère.
Afin de maintenir un tarif contenu, Phanteks fait le choix de ne fournir aucun ventilateur avec l’Evolv X2, laissant ainsi à l’utilisateur la liberté de sélectionner ses propres modèles selon ses besoins et préférences.
Dans notre configuration, la série M25-120 G2 apporte une touche de style avec son effet miroir infini au niveau du moyeu, accentuant le caractère premium de l’ensemble.
L’Evolv X2 se décline en plusieurs finitions qui lui permettent de s’intégrer à différents styles de configurations.
On retrouve notre modèle noir, habillé de carénages en aluminium brossé anodisé noir pour un look sobre et élégant.
Une version blanche est également disponible, avec des carénages en aluminium brossé anodisé argent, apportant une touche plus lumineuse et épurée.
Enfin, une variante plus audacieuse existe en noir, mais cette fois avec des carénages en aluminium brossé anodisé or, pour ceux qui recherchent un style plus original et raffiné.
