Modularité :

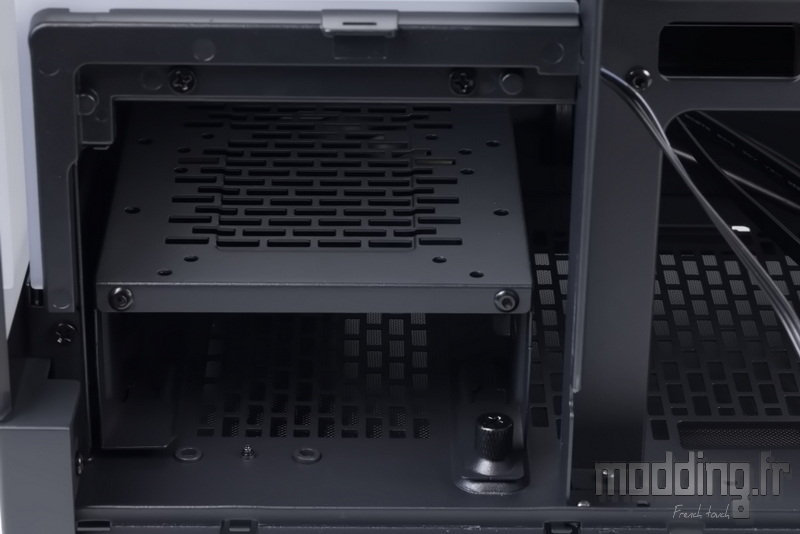

Une vis à main sécurise la fixation de la cage HDD.
Il devient très simple de retirer la cage du boîtier, à condition de ne pas y installer de disque dur 3.5″.

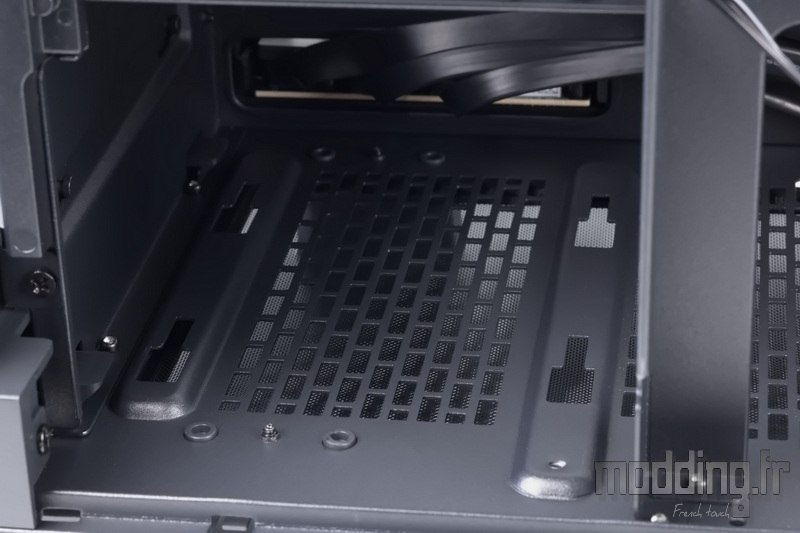

Libérer cet espace présente un réel intérêt pour optimiser l’appel d’air généré par la ventilation inférieure, située au niveau du plateau du cache-alimentation.
Moins cette zone est encombrée, plus le flux d’air peut circuler librement vers le compartiment principal, améliorant ainsi l’efficacité du refroidissement. Il convient de rappeler que la présence du bloc d’alimentation, dont l’encombrement peut varier selon sa profondeur, limite déjà considérablement l’espace disponible dans cette partie du châssis.

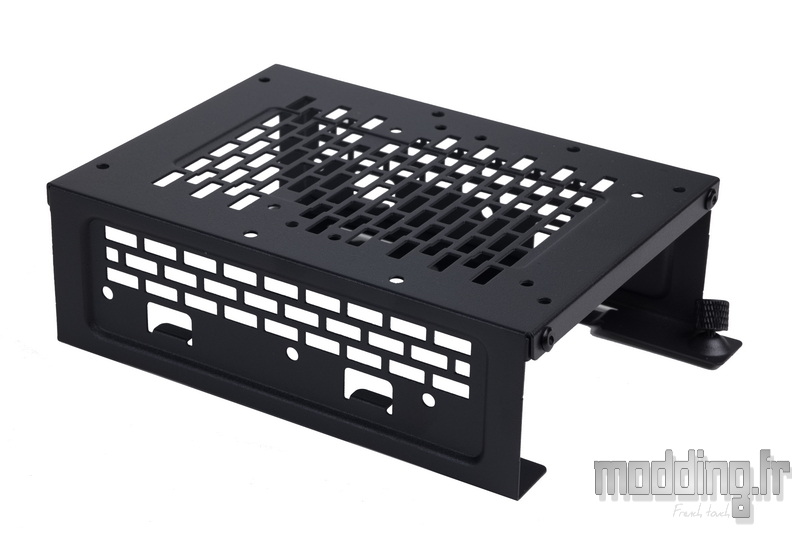

Il est possible d’installer un disque dur 3.5″ dans la structure en acier, et un autre disque dur 3.5″ sur le plateau. Ce dernier dispose également de points de fixation permettant d’accueillir jusqu’à deux SSD.

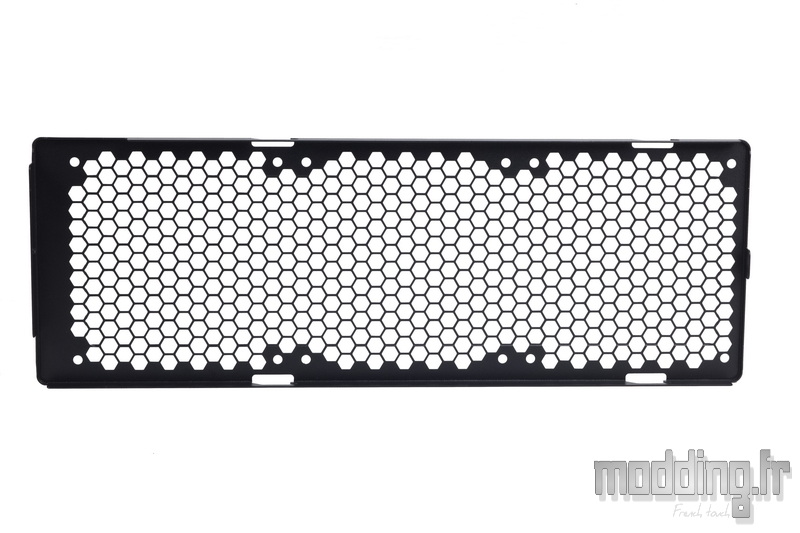

L’Evolv X2 dispose de deux supports de ventilation : un situé sur la partie haute du châssis et un autre positionné au niveau du cache-alimentation. Tous deux sont amovibles, ce qui facilite l’installation des ventilateurs.

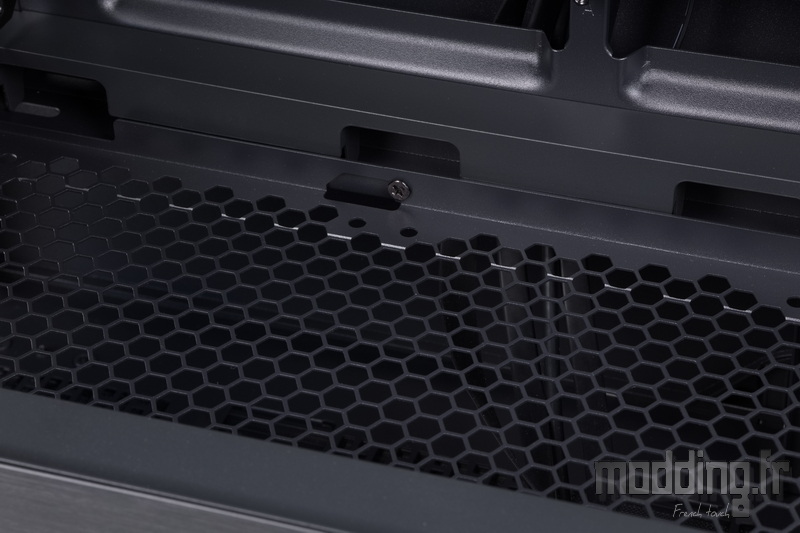

Une fois la vis à main retirée, libérant le support inférieur à l’arrière du boîtier, il suffit de faire glisser la grille légèrement vers l’avant du châssis pour dégager les encoches de leurs vis latérales.
Il ne reste alors qu’à basculer la grille en appuyant sur son extrémité arrière, ce qui soulève naturellement l’avant et en facilite le retrait.

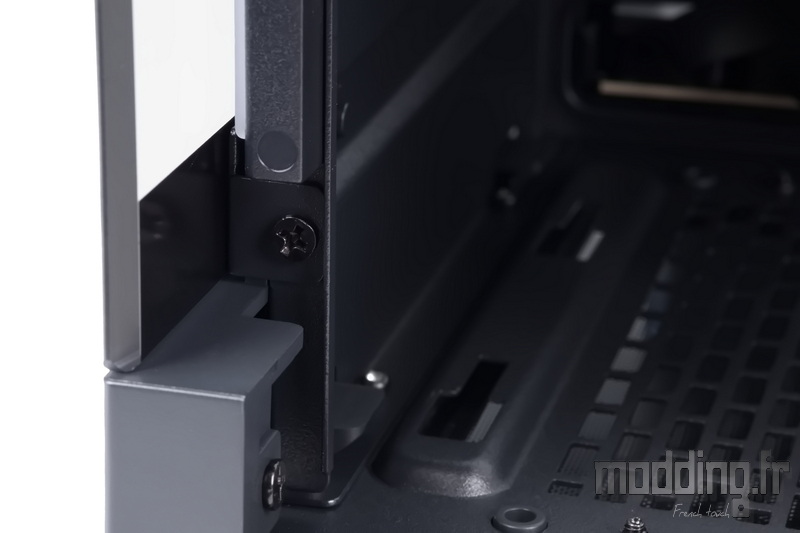

Lorsque l’on retire le panneau en plastique pour accéder à la cage HDD, on peut remarquer la présence d’une vis sur la partie basse du montant antérieur du châssis.

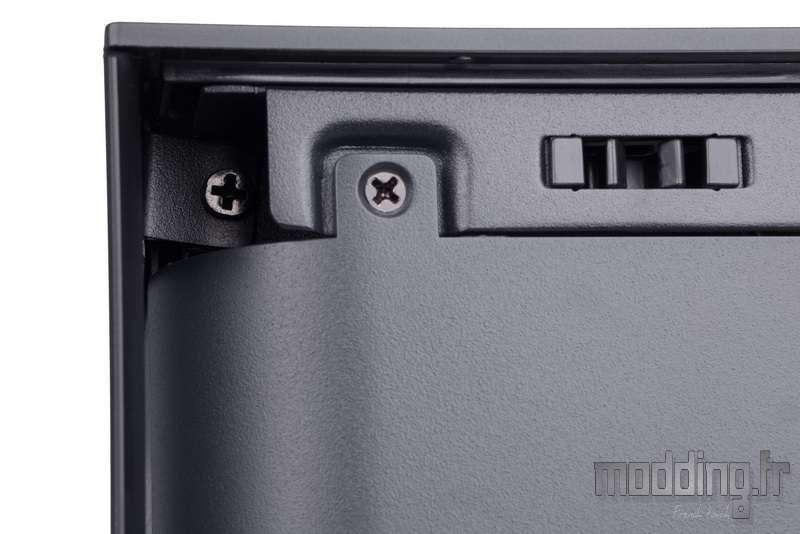

On observe également une seconde vis située sur la partie supérieure de ce montant.
Ces deux vis servent à sécuriser la fixation de la façade en verre trempé.

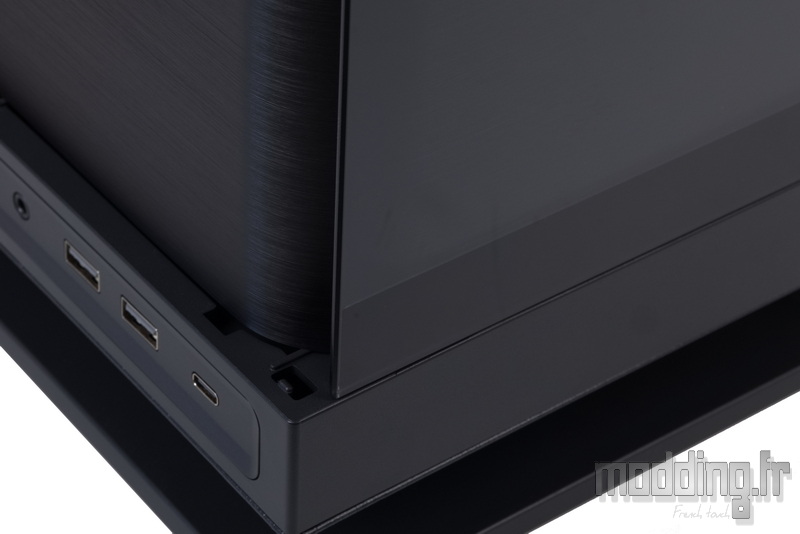

Une fois les deux vis retirées, il suffit de faire légèrement glisser la façade du côté des coulisses pour la détacher du châssis.

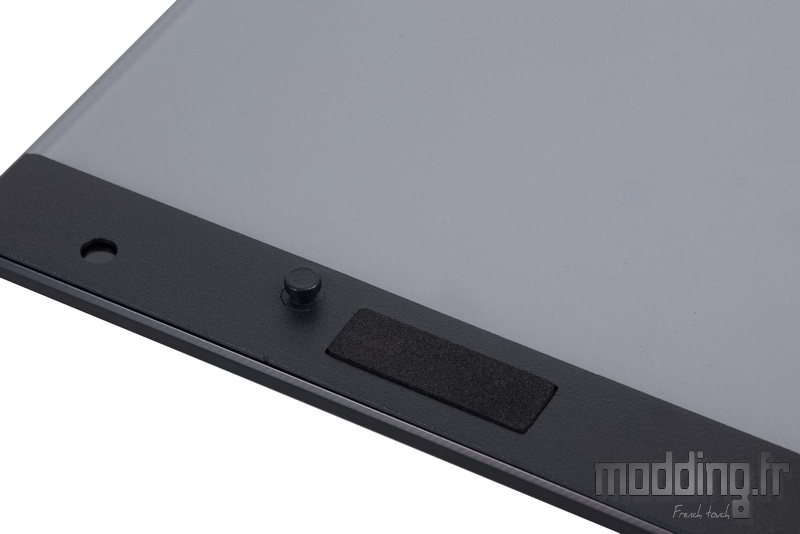

Le système de fixation repose sur de petits plots cylindriques.
Ces plots sont équipés d’une gorge qui leur permet de s’insérer dans des orifices spécifiques situés sur les bords du châssis.

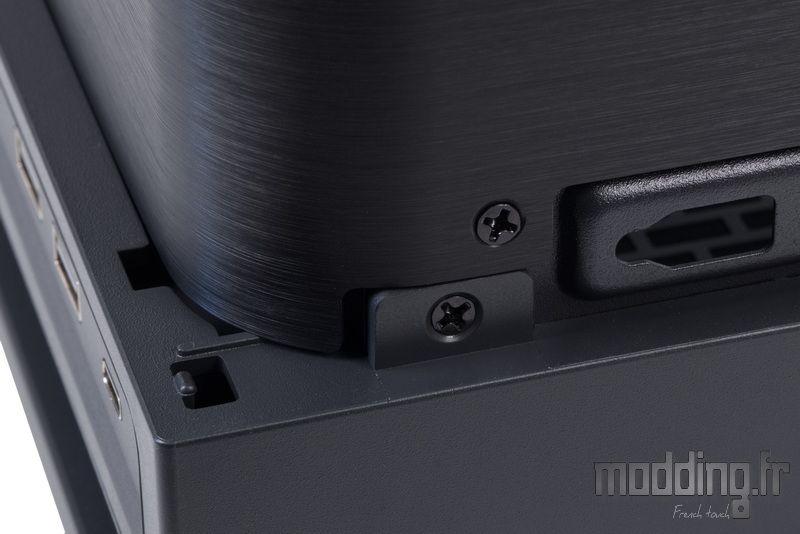

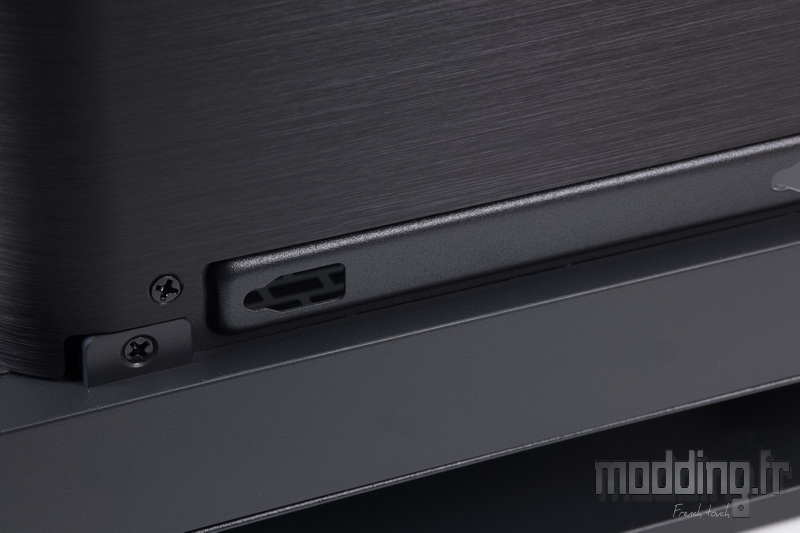

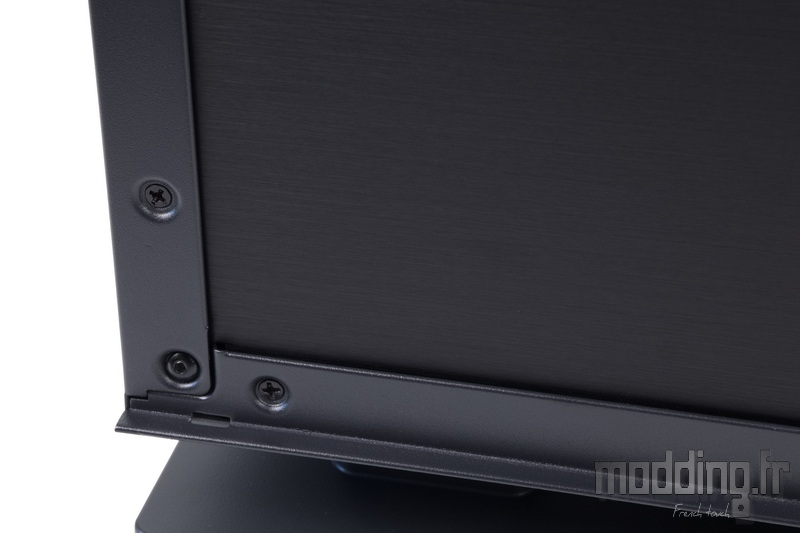

On remarque également la présence d’une multitude de vis fixant les différents éléments composant l’Evolv X2.
Il semble donc possible de retirer les différentes structures du boîtier, y compris celles en aluminium brossé, bien que cela n’améliore pas vraiment le côté modulaire de l’Evolv X2.
L’Evolv X2 est livré sans ventilateurs préinstallés, laissant à l’utilisateur le soin de choisir ses propres modèles selon ses préférences.
Le boîtier peut accueillir jusqu’à sept ventilateurs, conçus pour assurer un flux d’air vertical, du bas vers le haut.
Le format est cependant limité à des ventilateurs de 120 mm, en raison de la conception des supports de ventilation qui intègrent l’épaisseur du cadre, contribuant ainsi à l’esthétique globale du boîtier.

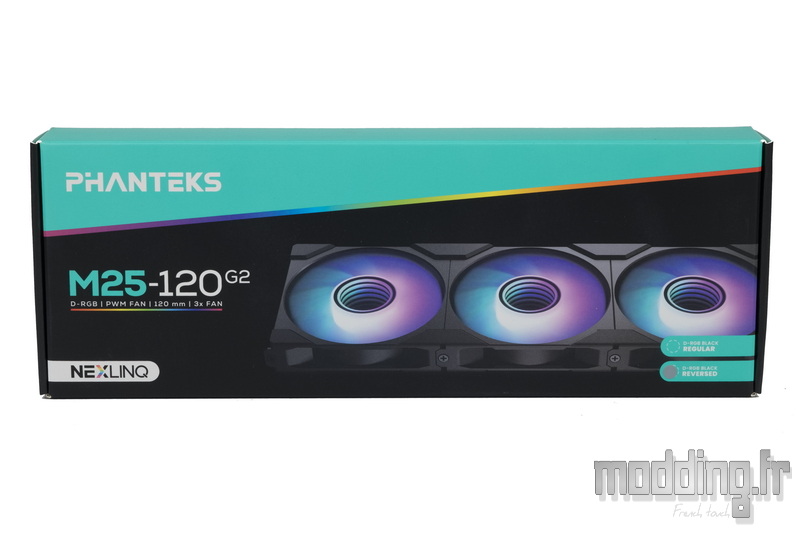

Pour accompagner cette configuration, Phanteks propose notamment sa série de ventilateurs M25-120 G2, parfaitement compatible.
Le M25-120 G2 est proposé à l’unité ou en pack de trois ventilateurs.
Chaque unité bénéficie d’un système de chaînage sécurisé par une vis, assurant un assemblage stable entre les ventilateurs. Bien que la connexion reste filaire, le câblage est discrètement intégré dans l’épaisseur du cadre, permettant une installation propre et soignée.
Les pales translucides diffusent un éclairage généré par des LED positionnées sur la platine électronique, tandis que le moyeu central intègre un effet lumineux en profondeur, évoquant l’apparence “infinity mirror” de la série UniFan SL-INF de Lian Li.

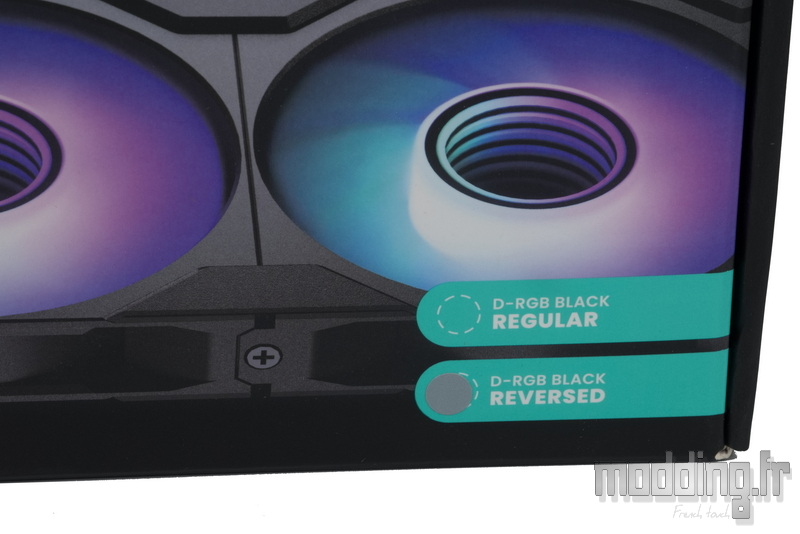

Phanteks décline ce modèle en version standard ainsi qu’en version à pales inversées, idéale pour une installation en aspiration tout en conservant la face éclairée visible depuis l’extérieur du boîtier.

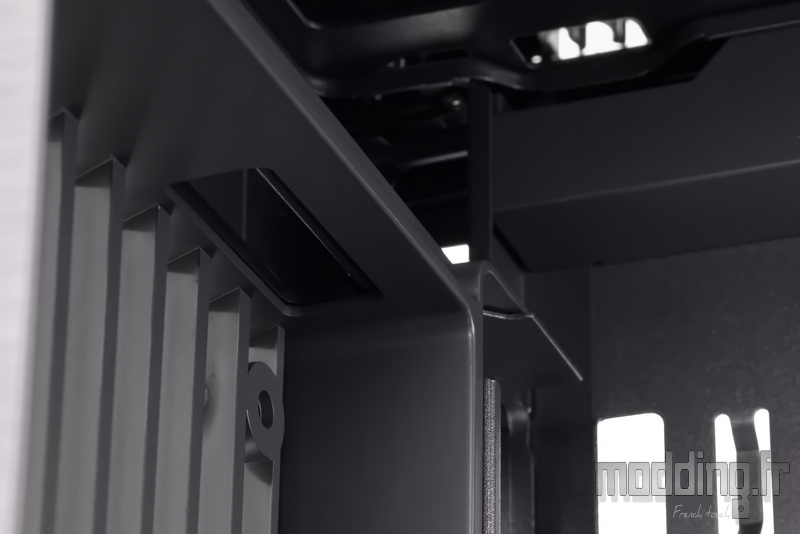

L’emplacement de ventilation arrière de l’Evolv X2 bénéficie d’un carénage spécifiquement conçu pour épouser l’épaisseur d’un ventilateur de 120 mm, assurant ainsi une finition esthétique soignée.
Phanteks a également prévu une ouverture discrète dans la partie supérieure de cet emplacement, permettant de faire passer proprement le câble d’alimentation du ventilateur sans compromettre l’aspect visuel ni l’ergonomie du montage.

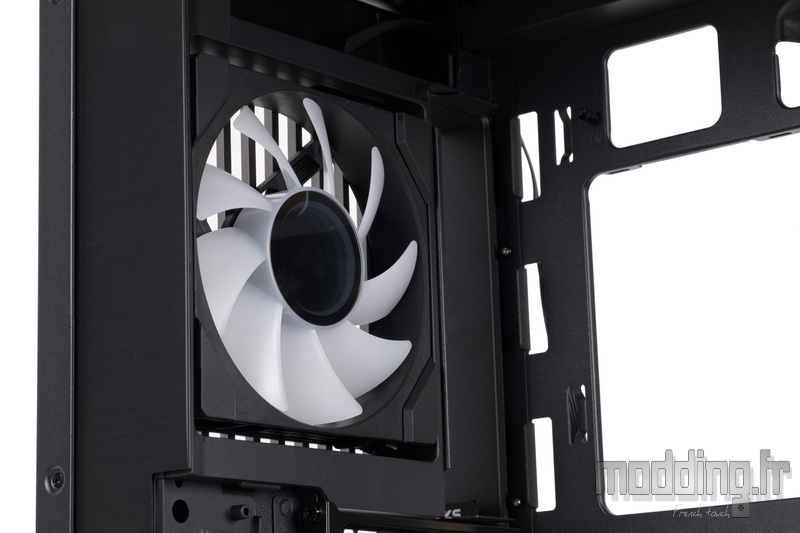

Une fois le ventilateur installé à l’arrière du boîtier, son cadre est entièrement dissimulé par le carénage, ne laissant apparaître que la face ventilée.
Ce choix de conception permet de préserver une esthétique épurée tout en valorisant l’éclairage ou la finition des pales du ventilateur, notamment si l’on opte pour un modèle ARGB.

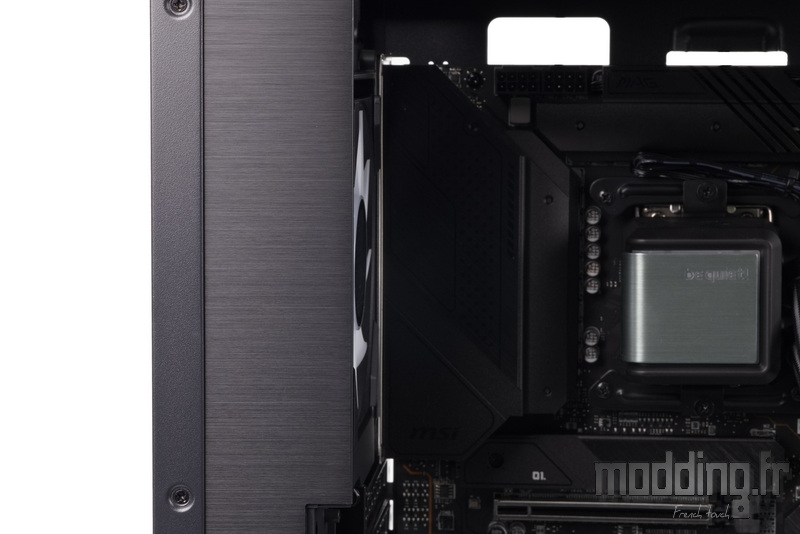

Depuis la porte latérale, le ventilateur semble littéralement avalé par le carénage, disparaissant entièrement dans son logement. Ce dernier masque efficacement le flanc du cadre, généralement peu esthétique, pour ne laisser apparaître que la zone fonctionnelle et visuellement soignée du ventilateur.

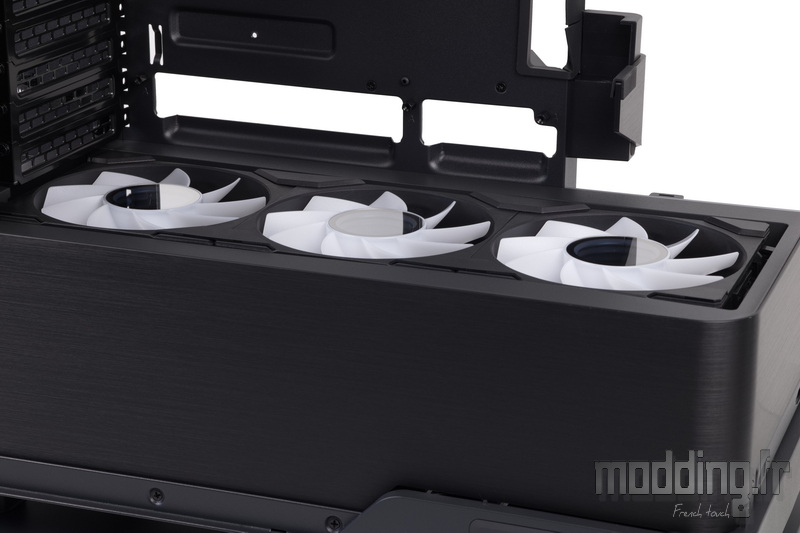

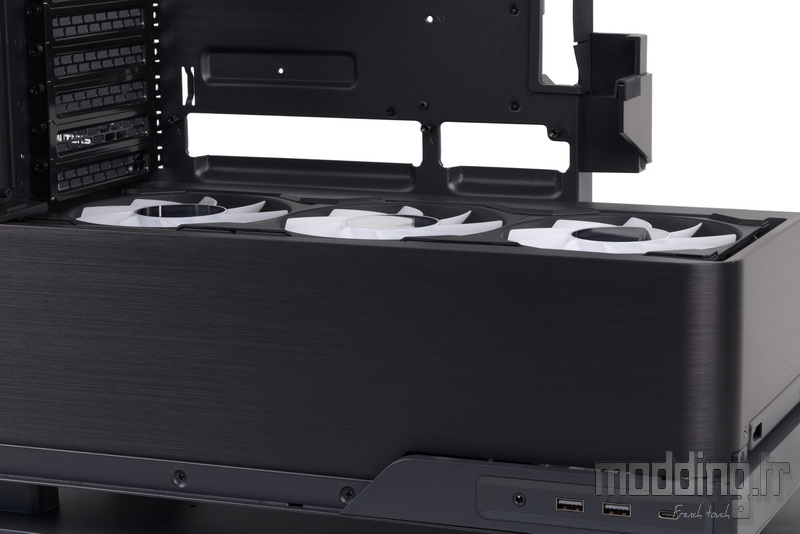

Il en va de même pour les trois ventilateurs installés dans la partie inférieure du boîtier.
Seule la face ventilée demeure visible, le cadre étant entièrement dissimulé par le carénage du cache-alimentation, grâce à la position décalée du support de ventilation.
Dans cette zone, nous avons naturellement opté pour les M25-120 G2 à pales inversées, afin de conserver l’esthétique de la face éclairée tout en assurant une installation en aspiration.
Cependant, les ventilateurs étant positionnés juste au-dessus du compartiment inférieur, la conception de l’Evolv X2 — qui ne repose pas sur une architecture à double chambre comme le Corsair 6500X — impose certaines limites.
Le ventilateur arrière se retrouve au-dessus du bloc d’alimentation, ce qui restreint inévitablement son efficacité à aspirer l’air depuis la base du châssis.
De la même manière, le ventilateur avant est placé juste au-dessus de la cage HDD. Ainsi, si cette dernière n’est pas utilisée, il est vivement recommandé de la retirer, afin de ne pas obstruer le flux d’air entrant par cette unique ouverture dédiée à l’admission d’air frais.

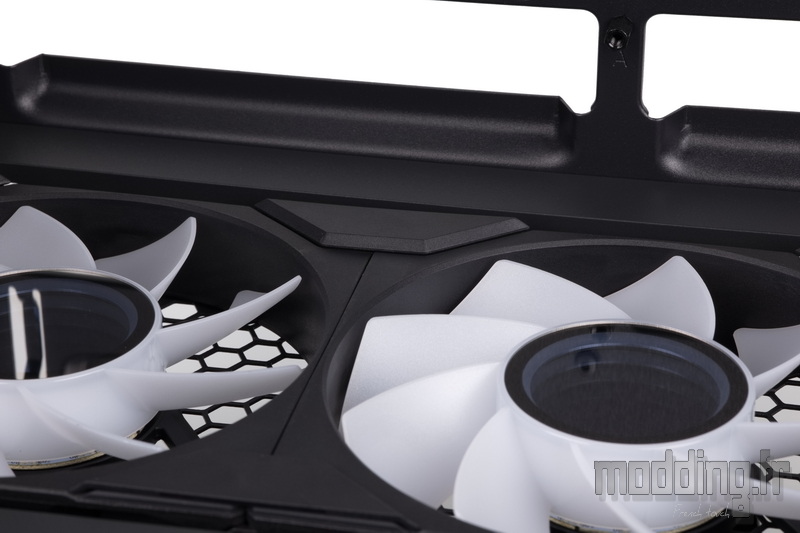

Le carénage masque l’épaisseur du cadre du ventilateur, ce qui permet également de dissimuler le câblage, soigneusement guidé à travers les ouvertures prévues pour rejoindre les coulisses du boîtier.
On apprécie également que Phanteks fournisse, avec ses M25-120 G2, un jeu de caches en plastique. Ces derniers permettent non seulement de masquer les vis de fixation, mais englobent aussi les patins en caoutchouc, offrant ainsi un rendu particulièrement soigné une fois les ventilateurs installés.

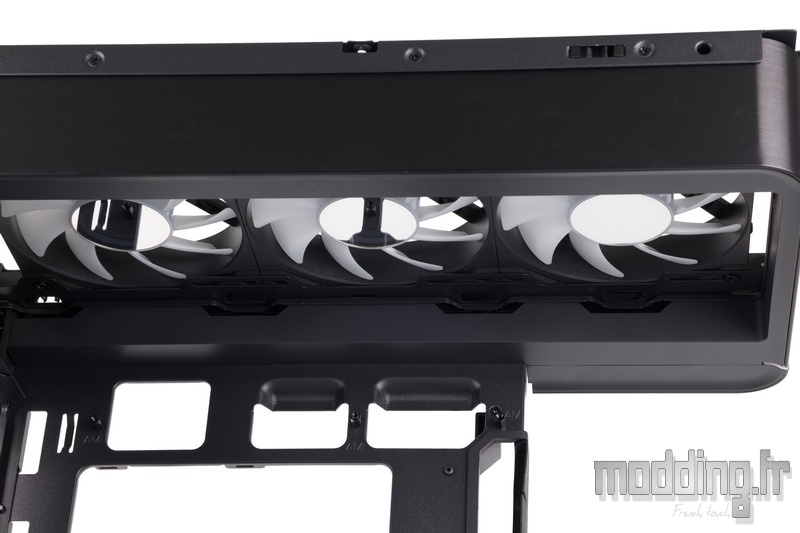

Dans la partie supérieure du boîtier, il est possible d’installer les ventilateurs soit en dessous, soit au-dessus du support de ventilation.
Pour conserver une harmonie esthétique avec les autres emplacements, il est toutefois préférable d’opter pour une installation sous le support, permettant ainsi à la face ventilée de venir affleurer le carénage supérieur.
Comme pour les autres emplacements, la position du support de fixation des ventilateurs est conçue de manière à ce que l’épaisseur du cadre soit entièrement dissimulée par le carénage. Cependant, cette conception n’est valable que pour des ventilateurs ayant une épaisseur standard de 25 mm.

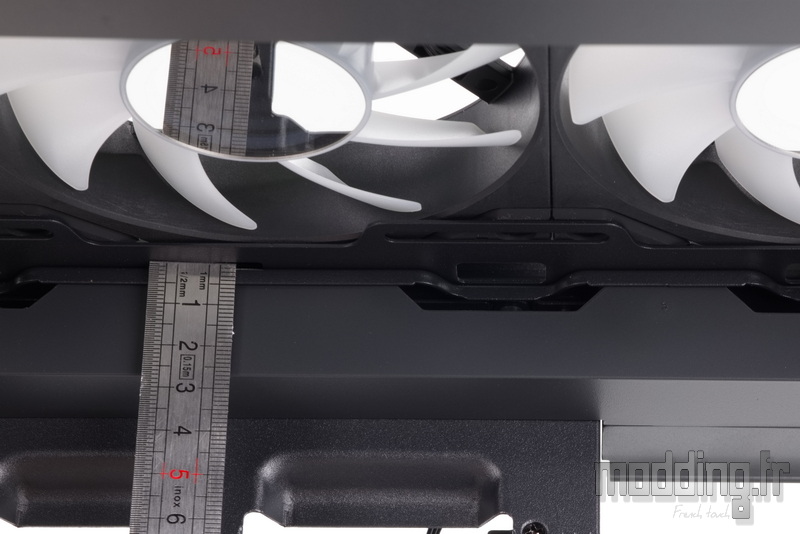

Au-dessus du support, l’espace est inférieur à 30 mm avant d’entrer en contact avec la grille supérieure de l’Evolv X2.
Cela offre la possibilité, lorsqu’on choisit un refroidissement liquide pour le processeur via un système AIO, d’installer le radiateur au-dessus du support de ventilation. De cette manière, l’ensemble radiateur/ventilateur disparaît de notre champ de vision, ne laissant visible que la face ventilée.
Le support de ventilation est conçu pour permettre le passage des tuyaux du radiateur. Cependant, ces derniers seront uniquement guidés vers l’arrière du boîtier, car le support ne peut pas être inversé, ce qui empêche de positionner l’ouverture à l’avant du châssis.
