L’extérieur :
L’Evolv X2 est véritablement conçu comme une vitrine, monté sur une large plaque pour sublimer la configuration que l’on souhaite installer à l’intérieur.
Bien que certains boîtiers concurrents proposent également trois panneaux en verre trempé, leur troisième panneau est souvent positionné sur la partie supérieure. Phanteks, avec l’Evolv X2, innove en intégrant une porte controlatérale en verre trempé, ce qui n’est pas une nouveauté en soi, mais qui reste un choix esthétique intéressant.
Ce qui distingue réellement l’Evolv X2, c’est que le plateau de la carte mère se limite précisément à la largeur de la carte mère, une décision qui laisse la partie avant du boîtier entièrement entourée de verre. Cette conception unique permet d’afficher la configuration sous un angle totalement inédit et élégant.
Avec des dimensions de 228 mm de large, 454 mm de profondeur et une hauteur totale de 588 mm, l’Evolv X2 adopte un design résolument vertical. Cette orientation met en avant le système de refroidissement vertical choisi par Phanteks.
Le flux d’air, optimisé pour la convection, prend le chemin le plus direct possible, de bas en haut.
Tous les composants de ventilation sont intégrés au sommet et à la base, dissimulés derrière des parois en aluminium brossé, un détail esthétique que nous examinerons plus en détail dans la rubrique suivante.

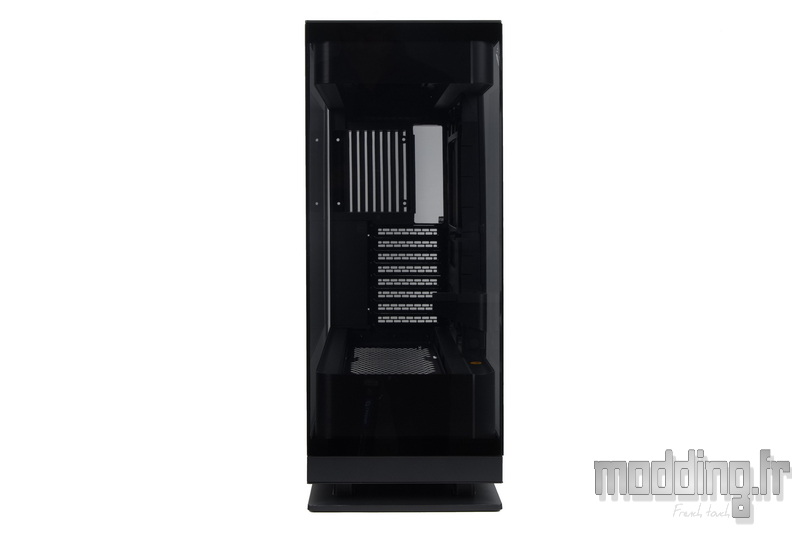

Un boîtier de type Aquarium se caractérise naturellement par une façade en verre trempé, et l’Evolv X2 ne fait pas exception à la règle.
Phanteks respecte ici les codes esthétiques de ce genre très visuel, en mettant en valeur les composants internes dès le premier regard.

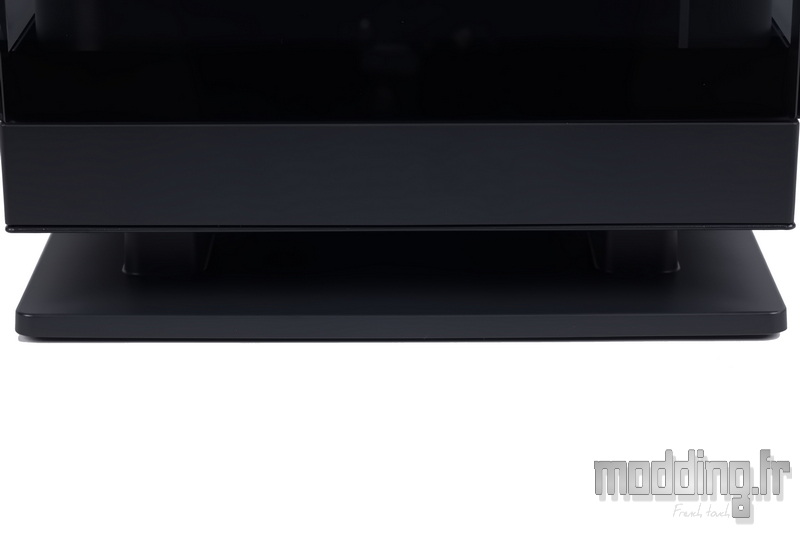

Ce qui attire immédiatement notre regard, c’est cette large plaque en contact direct avec le sol.
Il s’agit d’une platine en plastique ABS qui reprend fidèlement les dimensions du boîtier, aussi bien en largeur qu’en profondeur.
Cette base massive, épaisse de 8 mm, confère à l’Evolv X2 une stabilité à la fois visuelle et physique. Elle agit comme un véritable socle esthétique, en parfaite harmonie avec l’approche verticale assumée par Phanteks.

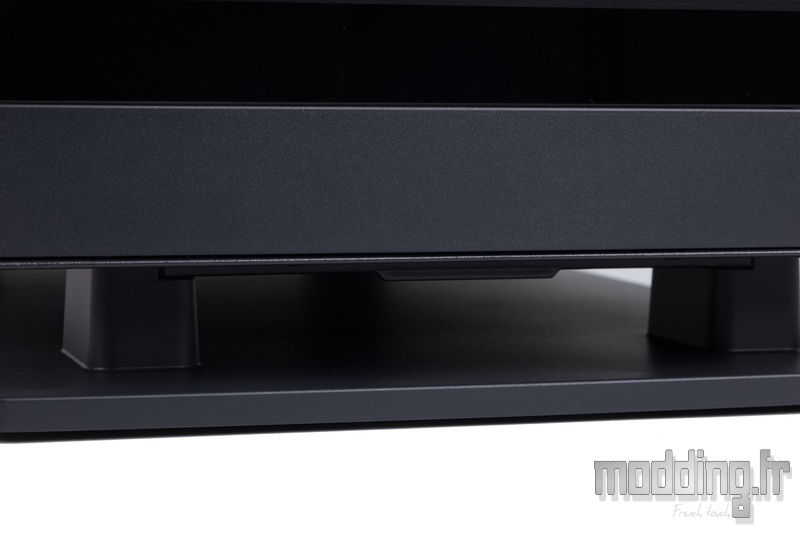

Le châssis repose sur quatre pieds qui le surélèvent de 25 mm, autorisant ainsi une circulation d’air facilitée par l’emplacement de ventilation inférieur. Un point que nous détaillerons dans la rubrique suivante.

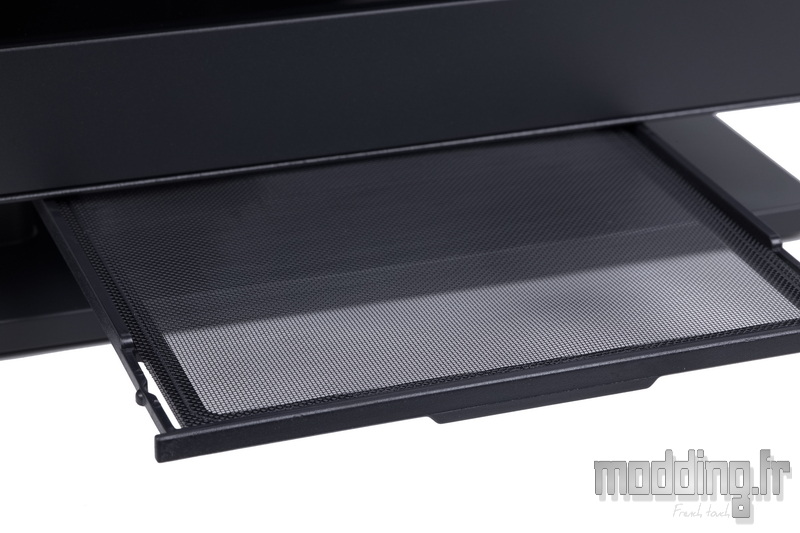

Puisqu’il s’agit d’une entrée d’air, Phanteks a prévu un filtre à poussière de type tiroir, accessible depuis l’avant du boîtier.
Il suffit de tirer sur une fine poignée pour extraire le filtre. Toutefois, cette poignée se révèle particulièrement discrète, voire un peu trop : il n’est pas rare de devoir s’y reprendre à plusieurs fois avant de parvenir à le retirer correctement. Un petit détail qui pourrait être amélioré pour plus de praticité.
Le verre trempé recouvre quasiment toute la façade de l’Evolv X2, ne laissant apparaître qu’une bande de 30 mm en plastique dans la partie basse. Cette section, comme nous le verrons plus bas dans cette page, accueille une partie de la connectique du boîtier.

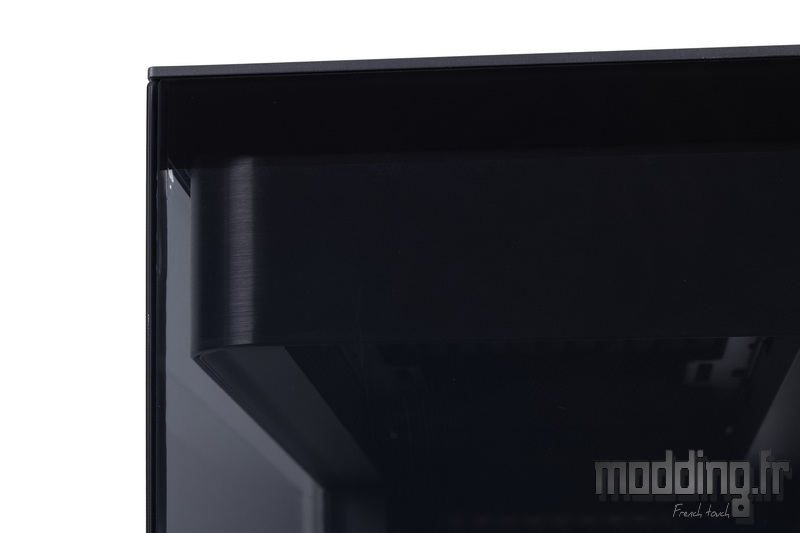

En partie haute, le verre vient directement affleurer le carénage supérieur, renforçant ainsi l’aspect monolithique et épuré de l’ensemble.

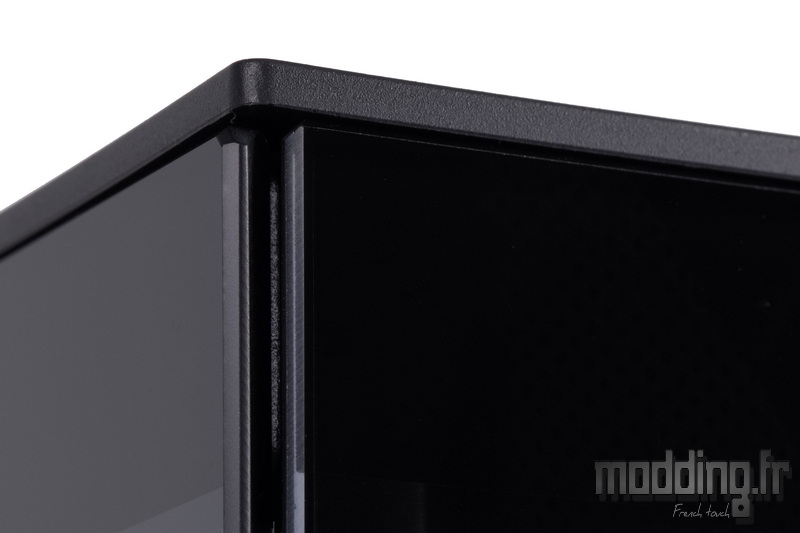

Phanteks soigne les finitions jusque dans les moindres détails. Chaque panneau en verre trempé bénéficie d’un biseautage discret sur ses deux arêtes visibles, apportant une touche de raffinement supplémentaire.
Un léger jeu est également respecté entre les bordures, évitant tout contact direct entre les vitres et assurant ainsi une protection contre les vibrations ou les chocs accidentels.

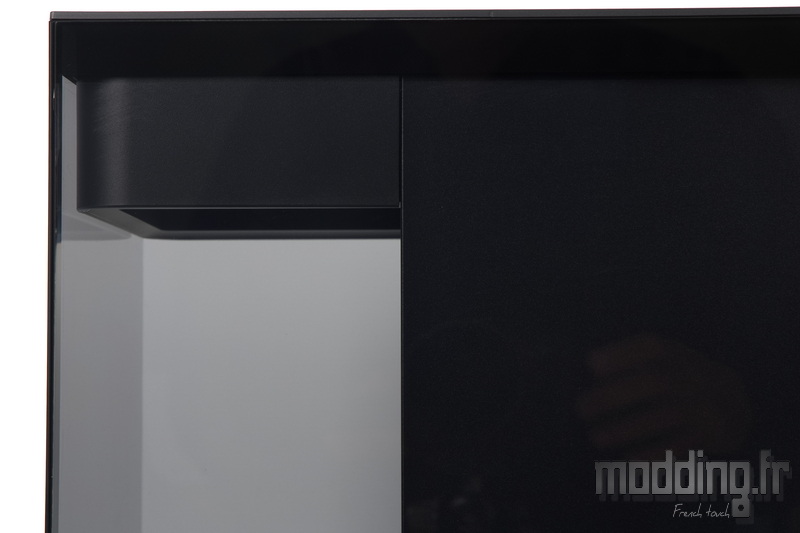

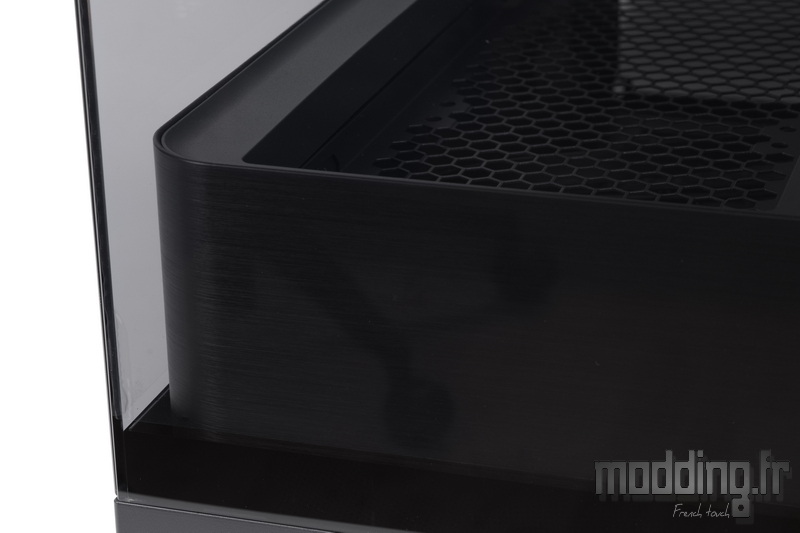

À travers les baies vitrées au verre légèrement fumé, on distingue clairement les structures en aluminium qui accueillent les systèmes de ventilation. Leur finition brossée apporte une touche de sophistication supplémentaire, visible sans être ostentatoire.
Phanteks propose l’Evolv X2 dans une version entièrement dépourvue de ventilateurs, laissant à l’utilisateur la liberté d’installer les modèles de son choix, selon ses besoins en performance ou en esthétique.
Une approche de plus en plus courante, que l’on retrouve également chez les fabricants de processeurs, qui délaissent les systèmes de refroidissement inclus pour miser sur des solutions plus personnalisées.

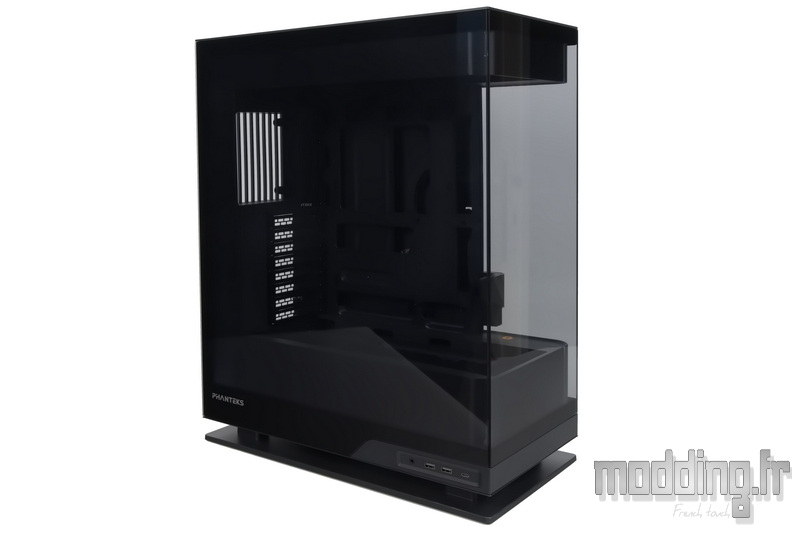

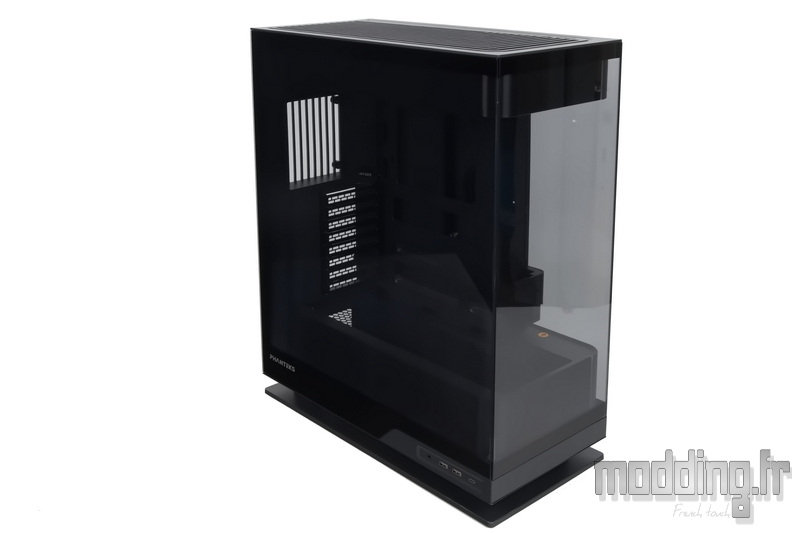

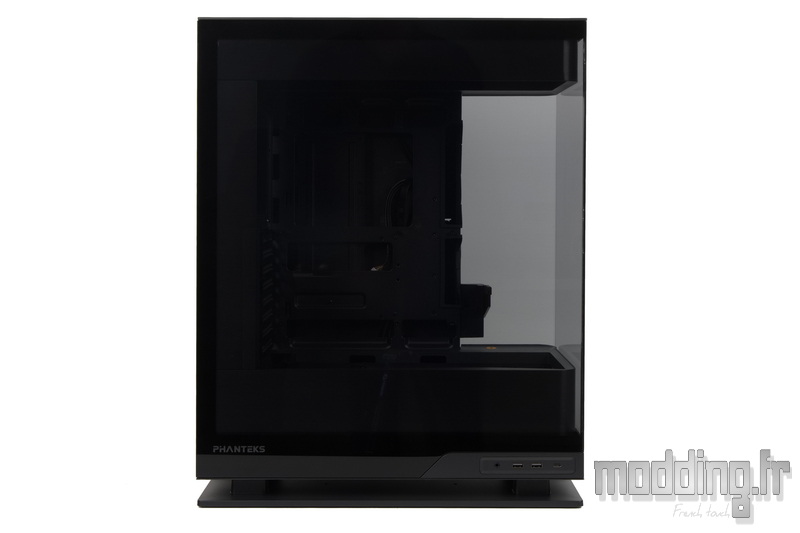

Nous passons maintenant à la porte latérale donnant accès au compartiment principal, elle aussi réalisée en verre trempé, comme le veut l’ADN de ce boîtier.
Chaque panneau de l’Evolv X2 affiche une épaisseur de 4 mm, un standard qui garantit la qualité perçue.
Dans la partie basse de la porte latérale, on remarque une découpe spécifique du panneau en verre, conçue pour épouser la prolongation de la structure en plastique sur environ 190 mm. Cette découpe intègre une extrémité biseautée, en parfaite harmonie avec le reste du design.

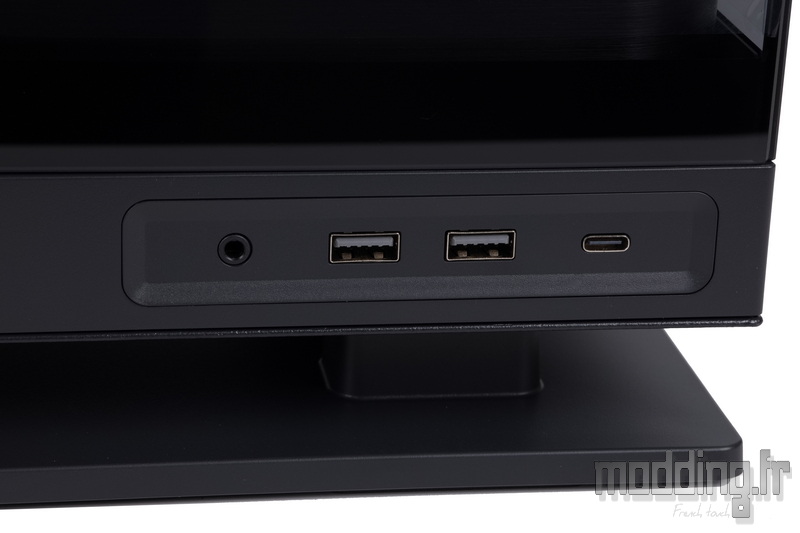

Phanteks en profite pour intégrer une partie de la connectique sur cette zone du boîtier :
-
Une prise audio combo (micro/casque)
-
Deux ports USB 3.0 Type-A (USB 3.2 Gen 1 / SuperSpeed USB)
-
Un port USB 3.1 Type-C (USB 3.2 Gen 2 / SuperSpeed 10 Gbps)
La marque fait ici le choix assumé de séparer la connectique des boutons Power et Reset, ces derniers étant déportés dans la partie supérieure du boîtier.

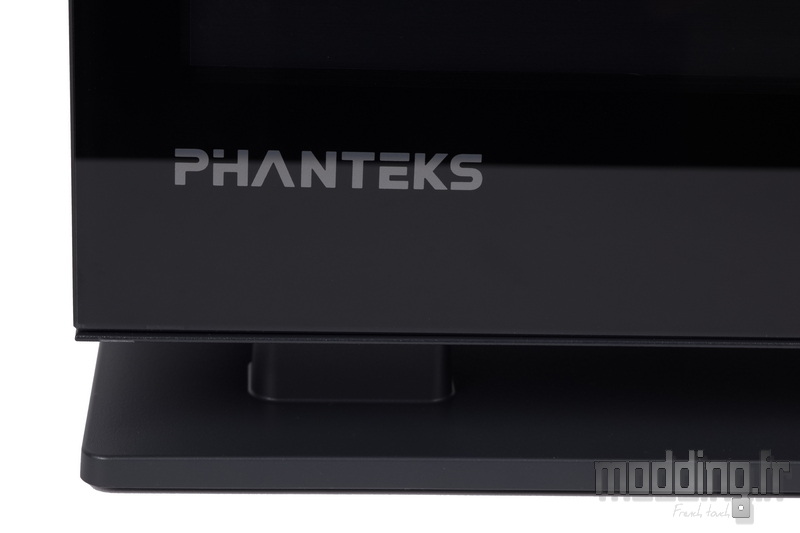

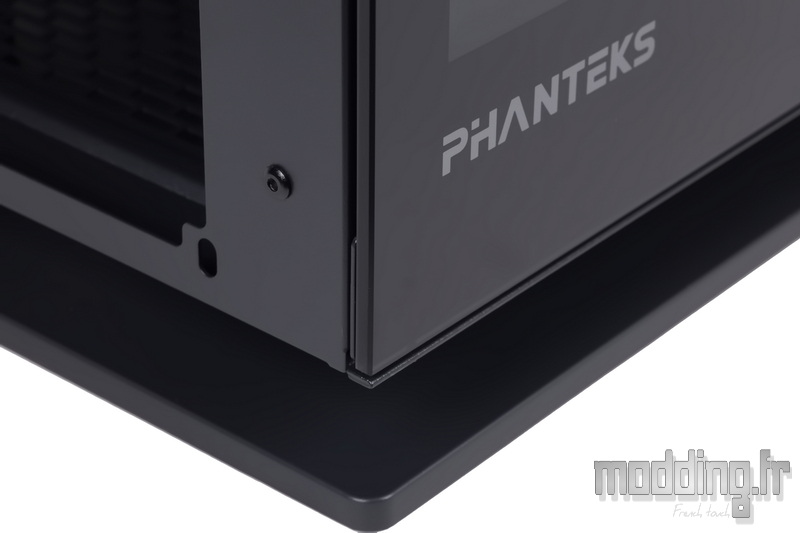

Dans l’angle opposé de la porte latérale, cette fois directement sur le verre trempé, Phanteks appose discrètement sa signature.
Un marquage sobre, presque minimaliste, qui s’intègre parfaitement à l’esthétique générale du boîtier.

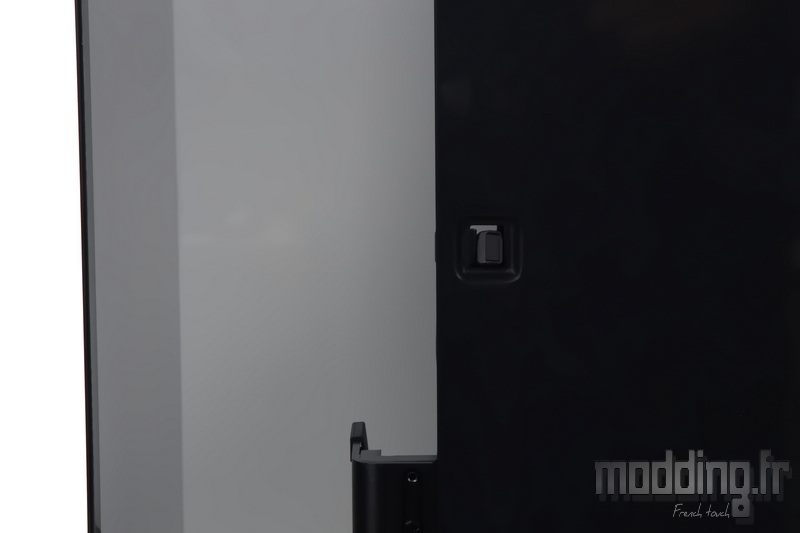

Point de vis à main ni de charnières apparentes : la porte latérale s’appuie sur un système de fixation entièrement dissimulé depuis l’extérieur, renforçant l’élégance épurée du boîtier.
Seule une légère encoche, discrètement réalisée dans la paroi arrière, permet de glisser le bout des doigts pour déverrouiller et ouvrir le panneau en verre trempé.
Le panneau repose par son bord inférieur directement sur la base du châssis, ce qui facilite sa remise en place tout en apportant un surcroît de sécurité.
Ce positionnement limite les risques de basculement ou de mauvaise manipulation lors de l’installation ou du démontage.

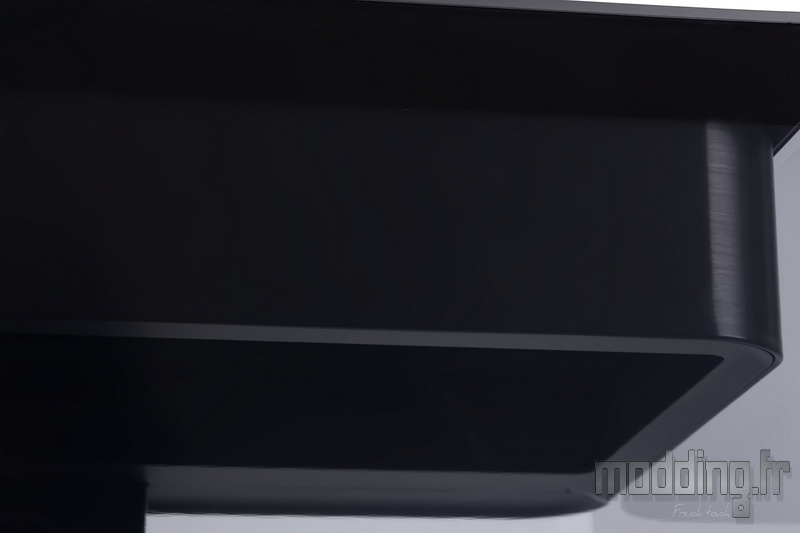

Que ce soit à travers la façade vitrée ou la porte latérale principale, Phanteks met en avant les structures internes en acier, élégamment habillées par une plaque en aluminium brossé.
Cette dernière dissimule les emplacements dédiés aux composants de refroidissement, tout en apportant une finition haut de gamme visible même à travers le verre trempé.

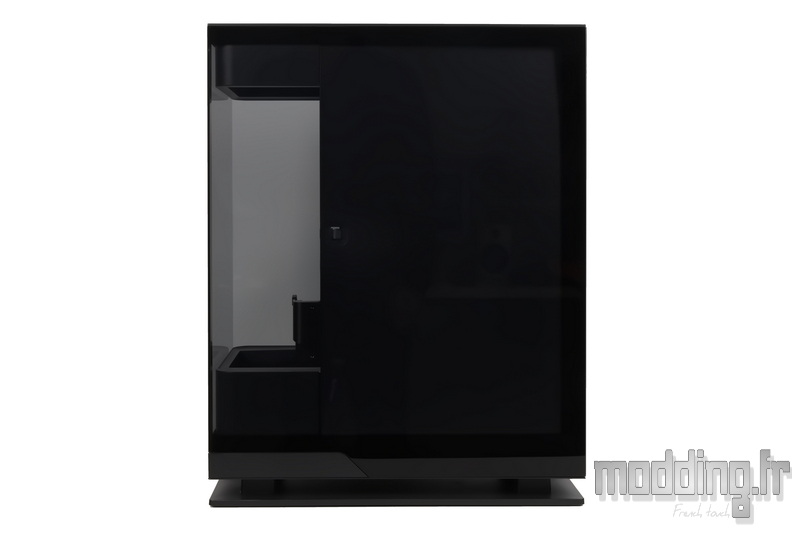

On distingue d’ailleurs ces mêmes structures en aluminium brossé à travers la porte controlatérale, elle aussi composée d’un panneau en verre trempé.
Ainsi, peu importe l’angle sous lequel on observe le boîtier, l’Evolv X2 met en valeur ses éléments internes avec une certaine élégance, tout en préservant une cohérence esthétique sur l’ensemble des faces vitrées.

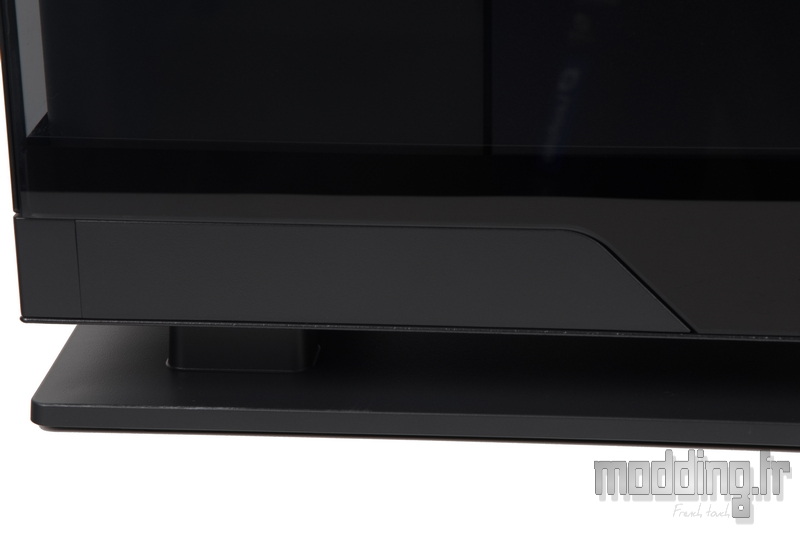

Phanteks joue la carte de la symétrie : on retrouve, sur la partie basse du panneau controlatéral, l’encart en plastique qui vient prolonger visuellement le bandeau de 30 mm de large présent en façade.
Bien sûr, les carénages en aluminium destinés à dissimuler les emplacements de refroidissement ne sont visibles qu’en partie, la faute aux coulisses internes du boîtier qui se limitent aux dimensions du plateau de la carte mère.
Ce choix de conception, inédit, dégage entièrement l’avant du châssis tout en accentuant l’effet de flottement visuel des composants et notamment de la carte graphique dans un espace entièrement vitré.
Afin de préserver une vue nette et dégagée sur la gestion des câbles dans les coulisses, Phanteks intègre une large porte pleine hauteur, couvrant l’ensemble de la zone arrière de l’Evolv X2.
Cette solution permet de dissimuler élégamment les faisceaux tout en gardant l’aspect intérieur propre, surtout visible à travers la porte controlatérale en verre trempé.

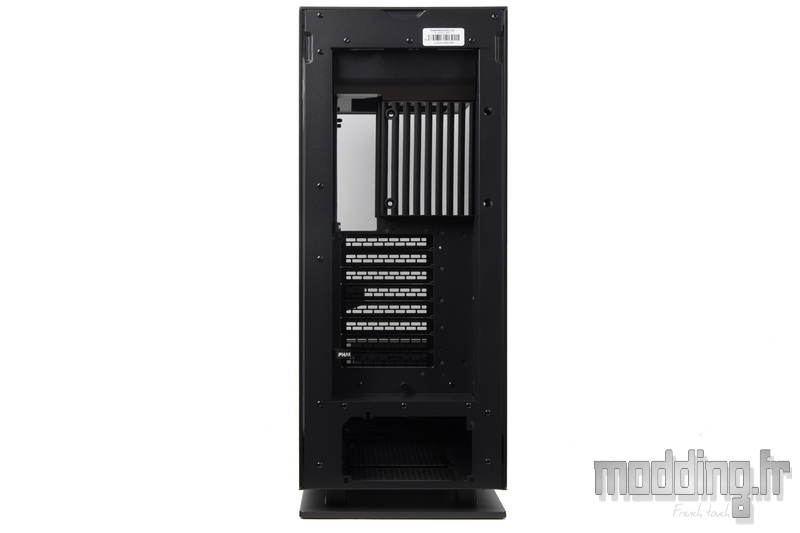

L’agencement des différents emplacements à l’arrière du plateau de la carte mère reste fidèle aux standards des boîtiers moyen tour.

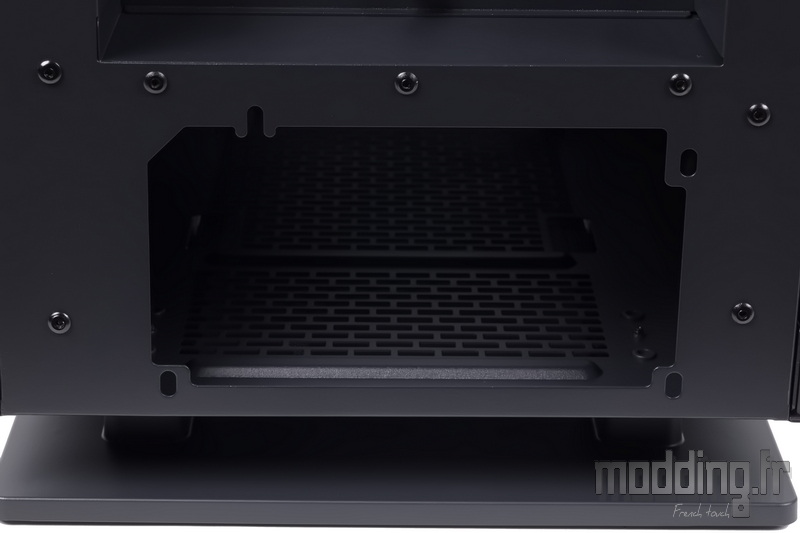

En partie basse, on retrouve l’emplacement classique dédié au bloc d’alimentation.
Toutefois, on peut regretter que Phanteks ne propose pas ici de support amovible permettant d’installer l’alimentation par l’arrière du châssis.
Ce type de montage, présent sur certains boîtiers concurrents, facilite l’installation sans avoir à manipuler le bloc dans un espace parfois restreint.

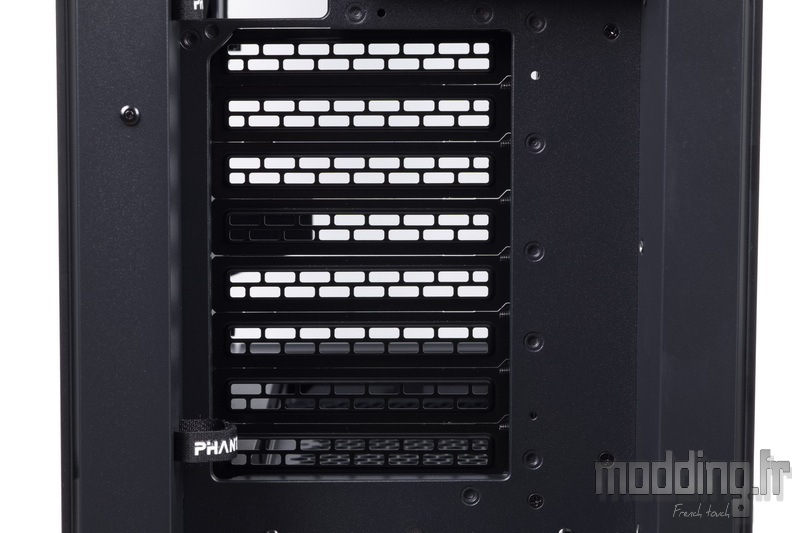

En remontant le long de la paroi arrière, on découvre 8 équerres PCI ajourées.

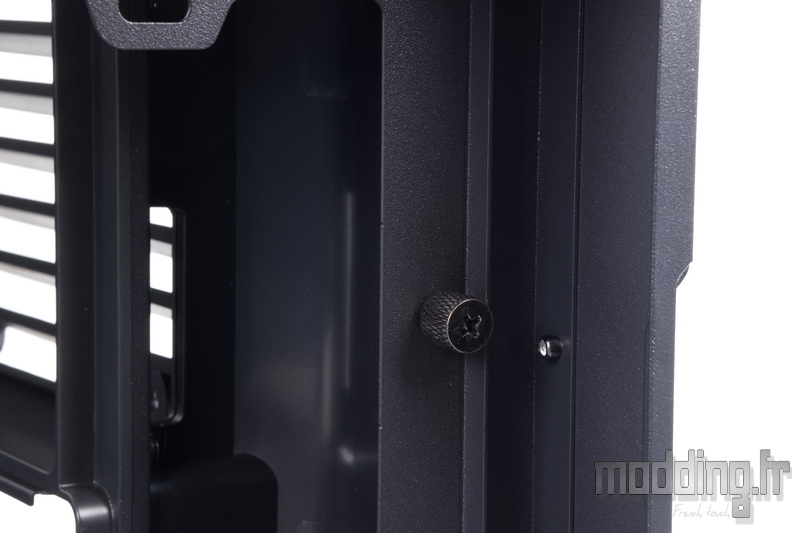

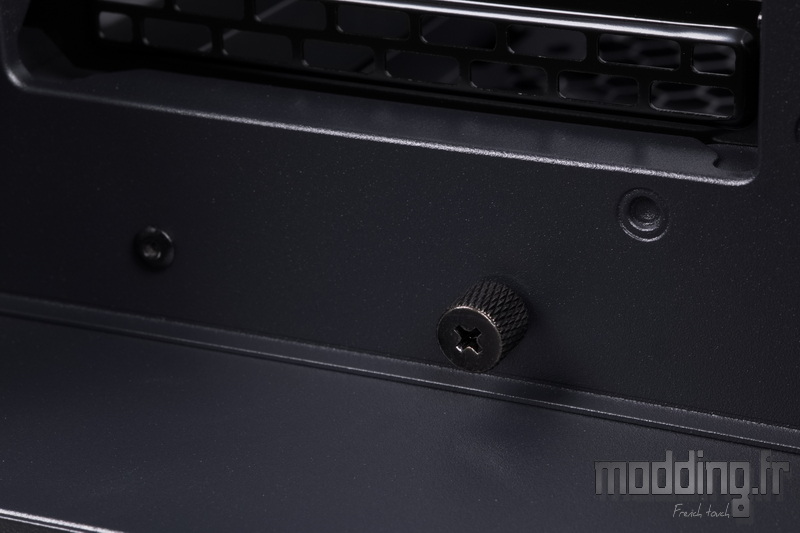

On remarque également la présence d’une vis à main à la base de l’emplacement des équerres PCI. Elle permet de sécuriser la fixation du support de ventilation inferieur du boitier comme nous allons le voir plus tard.
Les équerres PCI sont légèrement en retrait par rapport à la paroi arrière du châssis, laissant ainsi un espace utile. Phanteks en profite pour installer deux bandes Velcro, permettant de rassembler proprement les câbles que l’on connecte à l’arrière de l’Evolv X2.

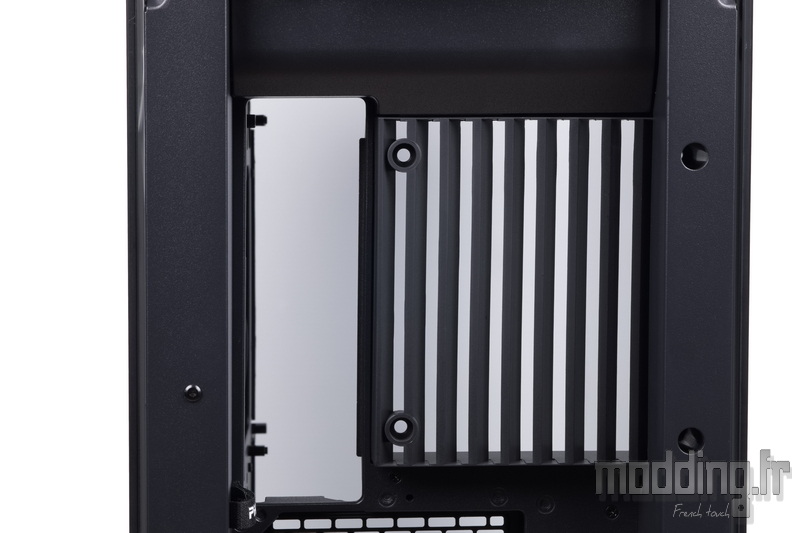

Au-dessus, on retrouve l’emplacement destiné à l’I/O shield, ainsi qu’un espace dédié à l’installation d’un ventilateur de 120 mm.
On note l’absence de points de fixation oblongs permettant d’ajuster la hauteur du ventilateur.
De plus, tout comme les équerres PCI, ces emplacements sont en retrait par rapport à la paroi du châssis, laissant un espace supplémentaire derrière.

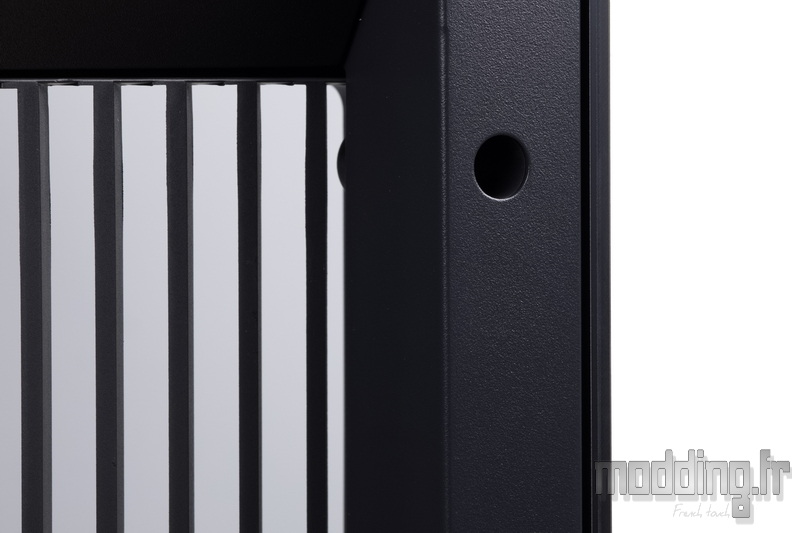

Pour faciliter l’installation, Phanteks a prévu deux orifices sur le côté, permettant de glisser un tournevis et d’atteindre les deux autres points de fixation du ventilateur.
Il est fortement conseillé d’utiliser un tournevis aimanté pour ne pas perdre la vis en cours de route.

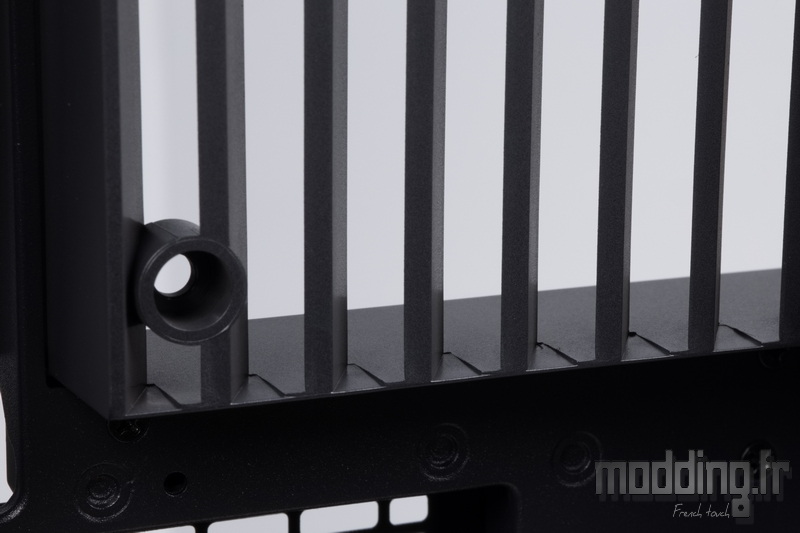

Un autre détail notable concerne la grille de l’emplacement de ventilation. Ce n’est pas simplement une grille classique à petits orifices, mais une succession de barreaux disposés de manière stratégique.
Ces barreaux sont orientés vers la porte controlatérale, dirigeant ainsi l’air chaud expulsé à l’opposé de l’utilisateur.

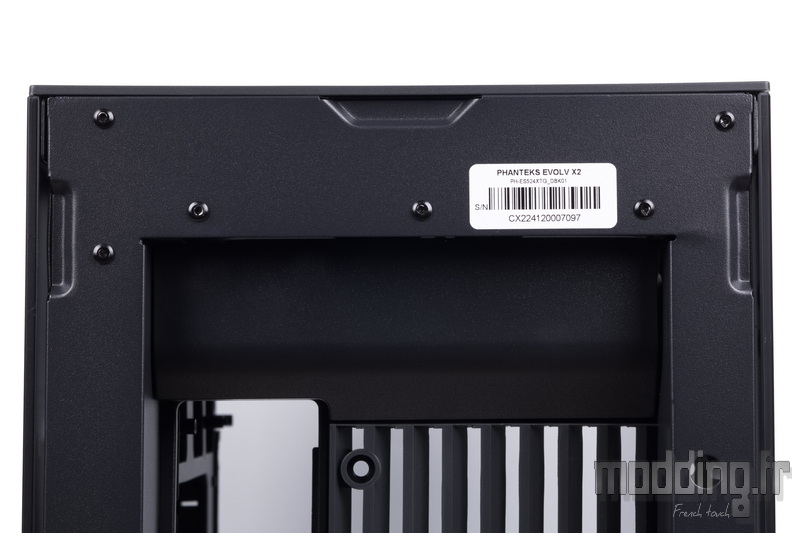

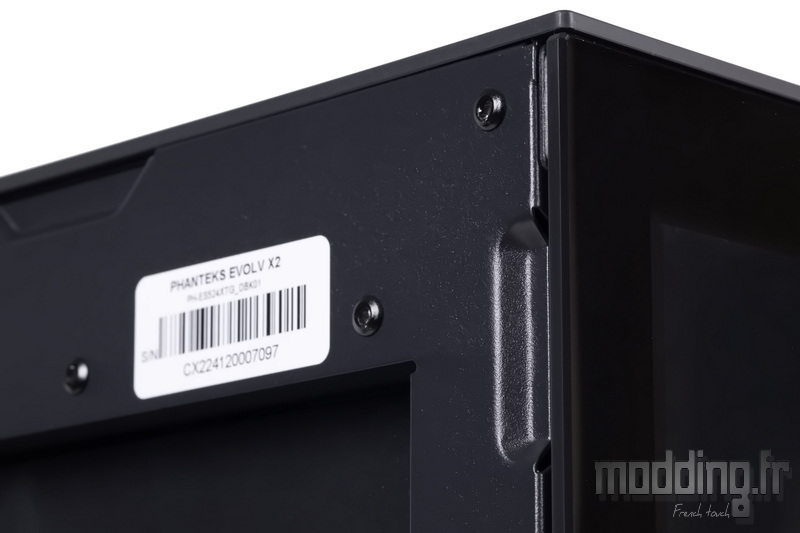

Tout en haut, on retrouve les encoches dédiées à l’ouverture des panneaux latéraux, ainsi qu’une troisième encoche qui facilite l’ouverture du carénage supérieur du boîtier.

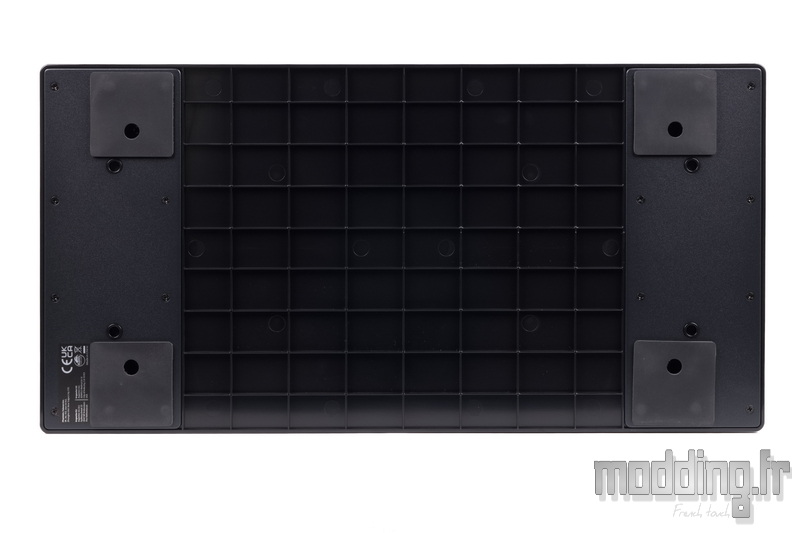

À la base de l’Evolv X2, là où l’on pourrait s’attendre à visualiser le filtre inférieur, on découvre en réalité un socle en plastique sur lequel repose le boîtier.

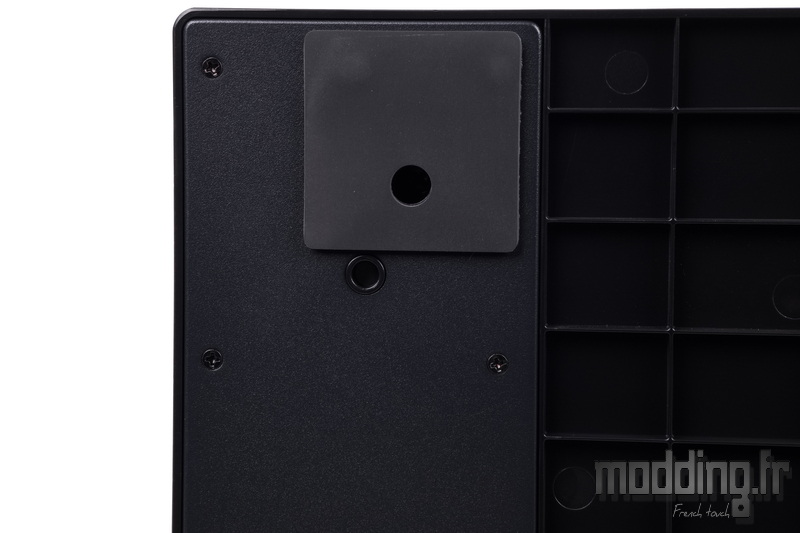

Quatre gros patins en caoutchouc sont installés à la base du boîtier, offrant à la fois une isolation du bureau et empêchant le boîtier de glisser sur la surface.
Cela ajoute une touche de praticité et de sécurité, en minimisant les risques de rayures sur le bureau tout en assurant une meilleure stabilité du boîtier.
Le carénage supérieur de l’Evolv X2 est composé de plastique ABS.

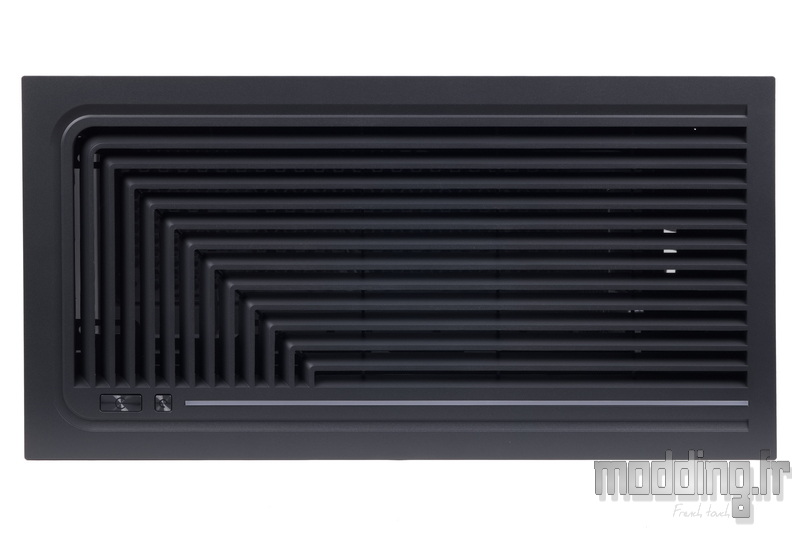

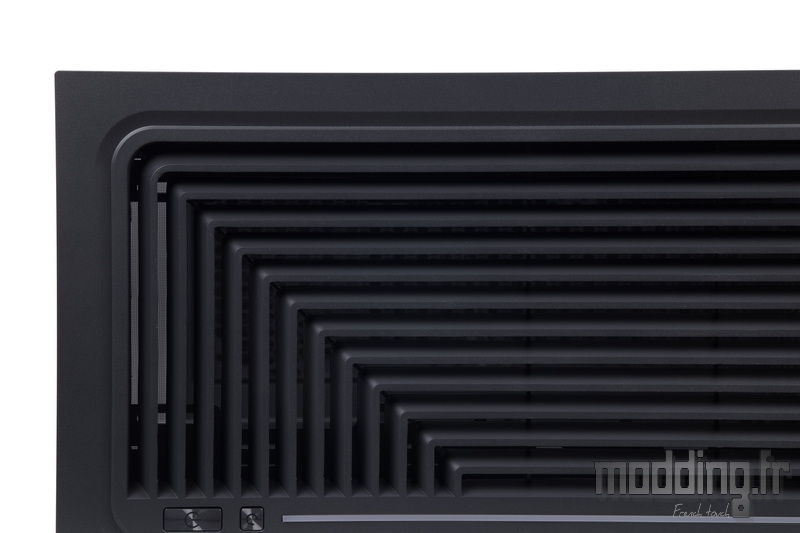

Une large grille occupe la quasi totalité de la surface du carénage supérieur, permettant ainsi une meilleure circulation de l’air et facilitant l’évacuation de la chaleur générée par les composants internes.

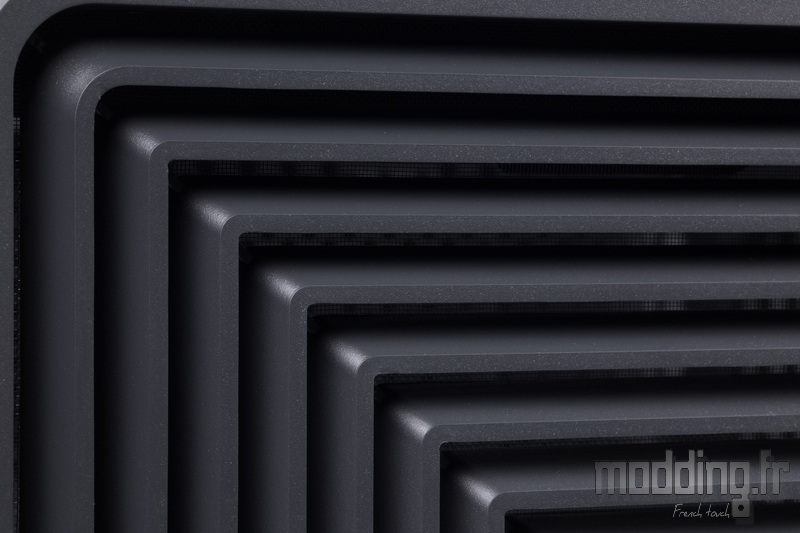

La grille du carénage supérieur reprend le même design que celle de la ventilation arrière, avec des barreaux formant des L successifs.
On retrouve également l’aspect incliné de la grille, qui permet de diriger l’air chaud évacué vers le panneau controlatéral, l’éloignant ainsi de l’utilisateur et contribuant à une meilleure gestion thermique du boîtier.

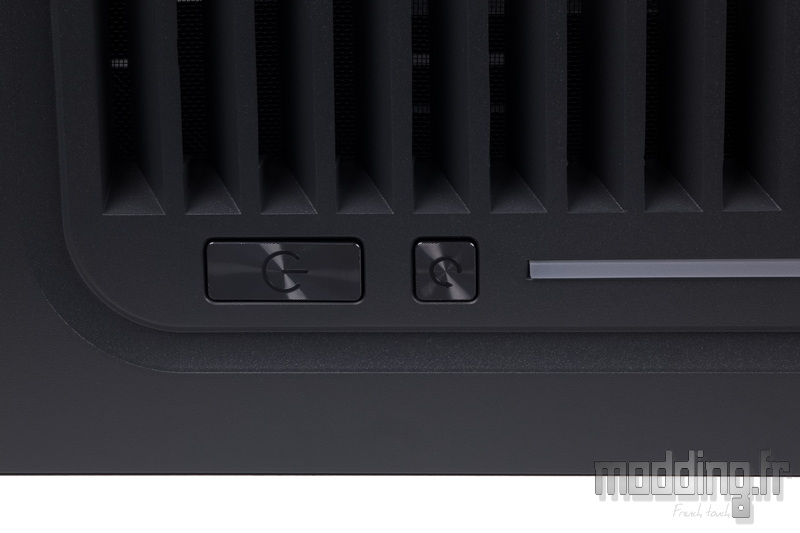

Sur la partie antérieure du carénage, à côté de la grille, se trouvent le bouton Power et le bouton Reset.
Un insert translucide de 3 mm court ensuite sur toute la profondeur du carénage, dissimulant une bande de LED ARGB qui ajoute une touche d’éclairage personnalisable et moderne au design du boîtier.
En glissant nos doigts sur l’encoche présente sur le bord supérieur de la paroi arrière, il devient facile de retirer le carénage en le soulevant.

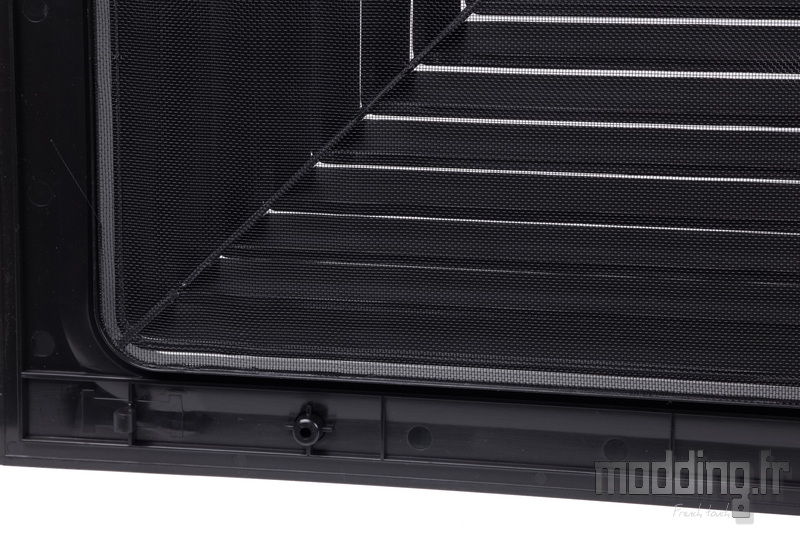

À l’intérieur de la grille, on remarque la présence d’un filtre, ajoutant une couche supplémentaire de protection contre la poussière et améliorant la maintenance du boîtier.

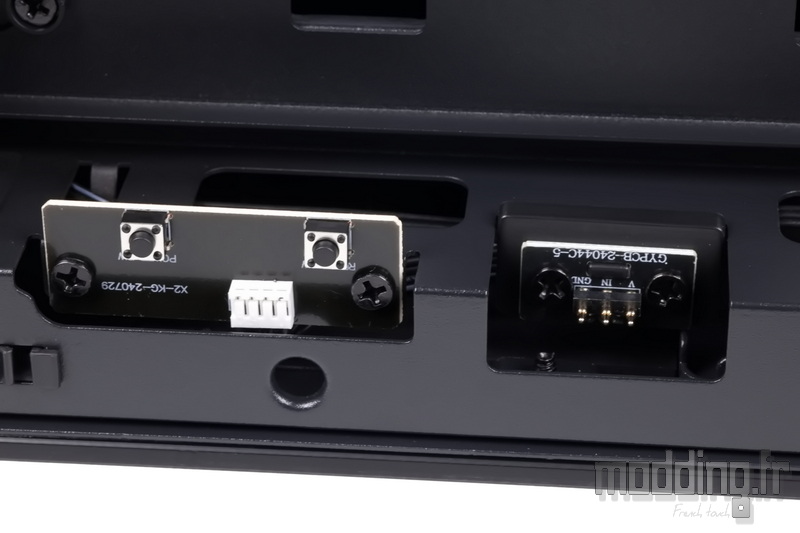

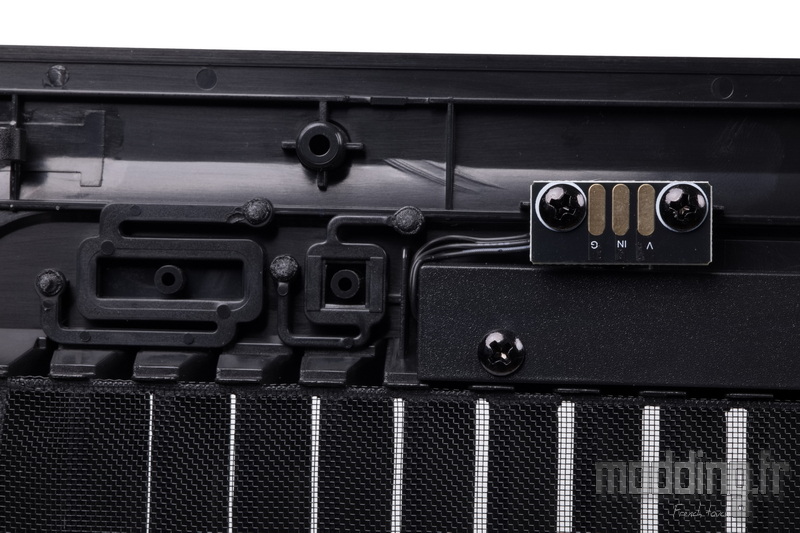

Phanteks simplifie la dépose et la repose du panneau supérieur en intégrant une prise par contact dédiée à l’alimentation de la bande de LED ARGB. Cette solution permet un branchement rapide et sans tracas.
Le contact mâle demeure au niveau du châssis, tout comme les connecteurs des boutons Power et Reset.

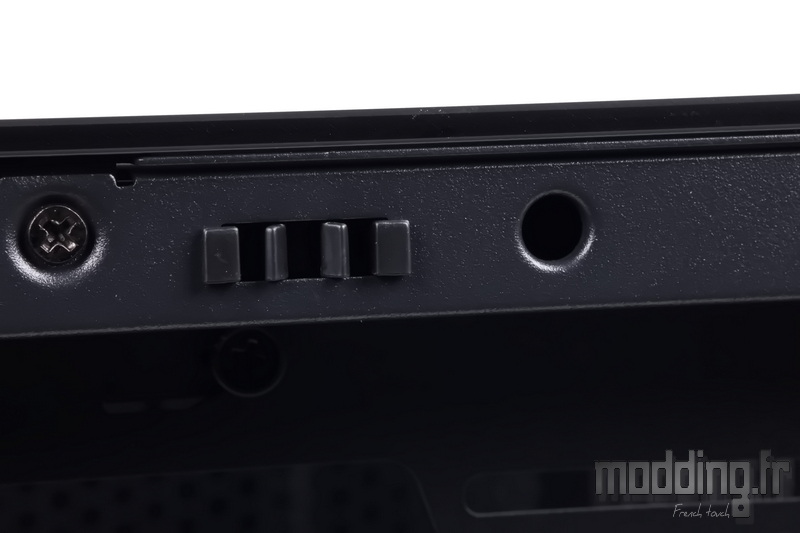

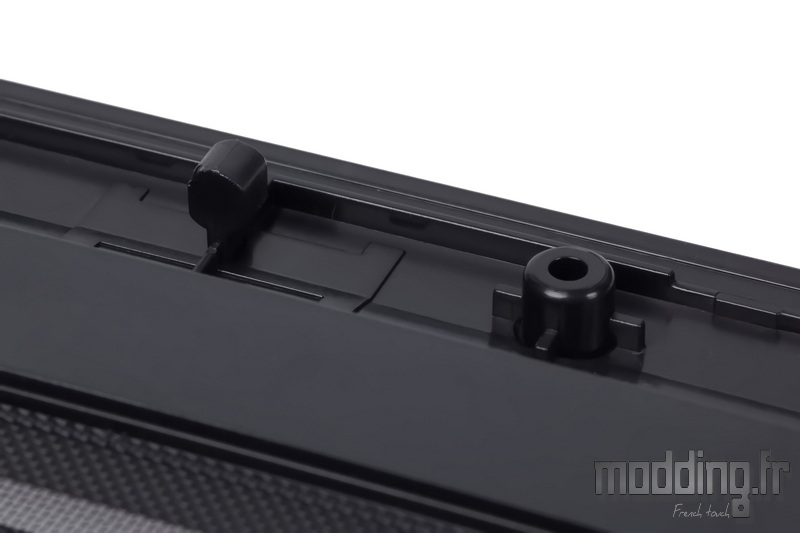

La fixation du panneau supérieur est assurée par des plots de centrage cylindriques et de petits taquets.
Les taquets se logent en force dans des pièces en plastique installées dans les montants du châssis, garantissant ainsi une installation solide et précise, tout en facilitant la manipulation du panneau supérieur.

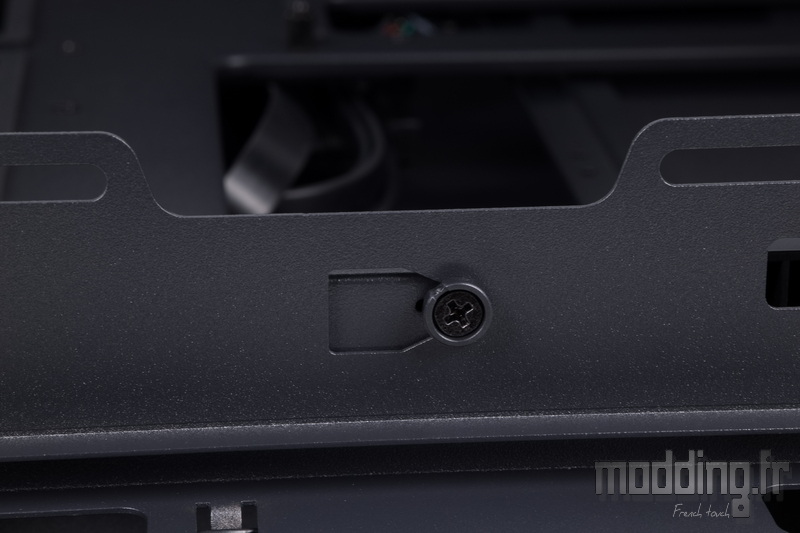

Par ailleurs, on remarque la présence d’une vis sur le bord du châssis, que l’on retrouve aussi sur le bord opposé. Ces deux vis servent à sécuriser la fermeture des panneaux en verre trempé latéraux de l’Evolv X2 lors du transport. Comme indiqué sur l’étiquette jaune présente sur le film de protection de la vitre, il est important de retirer ces vis lorsque l’on souhaite ouvrir ces panneaux.
Le retrait du carénage supérieur permet d’accéder à la zone de ventilation haute du boîtier, compatible avec l’installation de trois ventilateurs de 120 mm ou d’un radiateur de 360 mm afin d’optimiser le refroidissement.
L’espace disponible entre le support et la grille supérieure de l’Evolv X2, d’environ 30 mm, se montre suffisamment spacieux pour accueillir les ventilateurs – voire un radiateur AIO – au-dessus du support, tout en préservant la facilité d’installation.
La présence de vis sur les bords de cet emplacement témoigne de l’aspect amovible du support de ventilation.
On commence par retirer la vis à main présente sur l’extrémité arrière du support, puis on décale légèrement le support vers l’arrière du boîtier pour procéder à sa dépose. Cette opération permet un accès facile à l’emplacement de ventilation et simplifie l’installation ou le remplacement des composants de refroidissement.
