Tests :
Config de test :
Niveau sonore
Les ventilateurs du PC-TU300
Un test est effectué sur les ventilateurs du boitier : Jamicon KF1225S1LSBR
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.

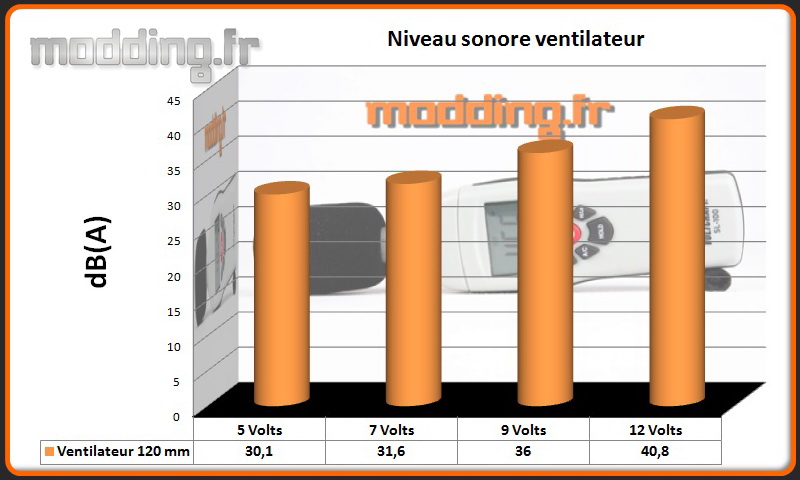

Niveau sonore

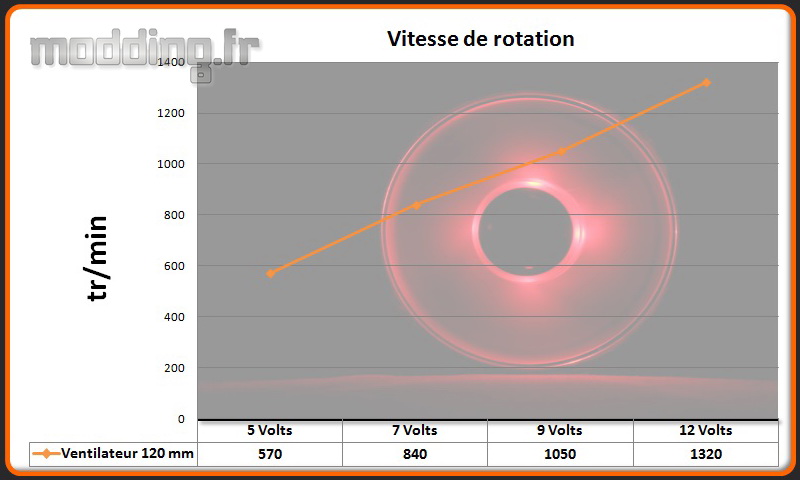

Vitesse de rotation
En dessous de 9 V, le ventilateur reste extrêmement discret, au point qu’à 5 V il faut regarder les pales pour réaliser qu’il tourne!
A 9 V et + l’écart se creuse bien, le souffle est audible sans pour autant casser les oreilles. Nous n’avons pas de bruits parasites tel que des cliquetis.

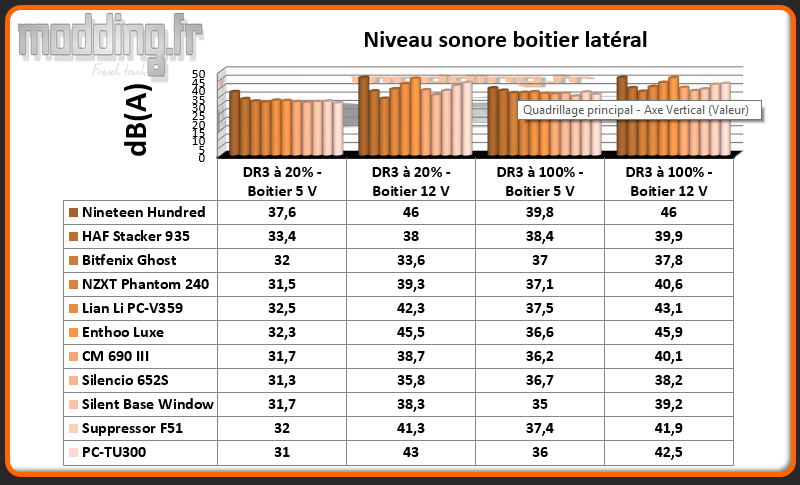

Ambiance sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi hauteur.

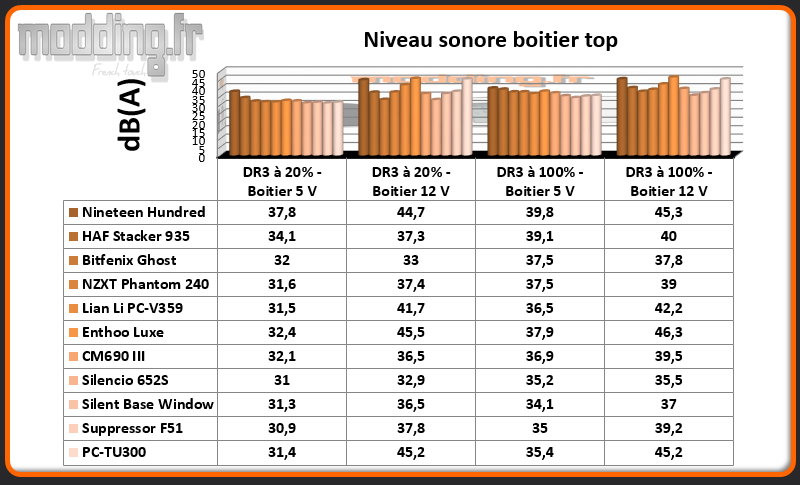

- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V– Ventilation Dark Rock 3 20% (B 5V / DR3 20%)
- Ventilation boitier 12 V – Ventilation Dark Rock 3 20% (B 12V / DR3 20%)
- Ventilation boitier 5 V– Ventilation Dark Rock 3 100% (B 5V / DR3 100%)
- Ventilation boitier 12 V – Ventilation Dark Rock 3 100% (B 12V / DR3 100%)
Les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventirad est géré par le logiciel MSI Command Center.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (20%).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles ne reviennent plus depuis que j’ai la tapette….).
Les ventilateurs à 5 V, nous avons un boitier qui se révèle très discret et ce malgré la présence des 3 ventilateurs.
Cette discrétion laisse place au bruit lorsqu’on pousse à 12 V… on confirme bien le test isolé du niveau sonore des ventilateurs sous cette tension. On ne détecte même pas la présence du ventilateur du ventirad.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au dessus de la carte graphique.
Le relevé des températures de la carte mère, du SSD, de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor v1.25.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du Dark Rock 3 est configuré par le logiciel MSI Command Center en mode standard :
- –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés :
- au repos (idle)
- OCCT CPU
- OCCT CPU+ demo en boucle de 3D Mark Fire Strike.

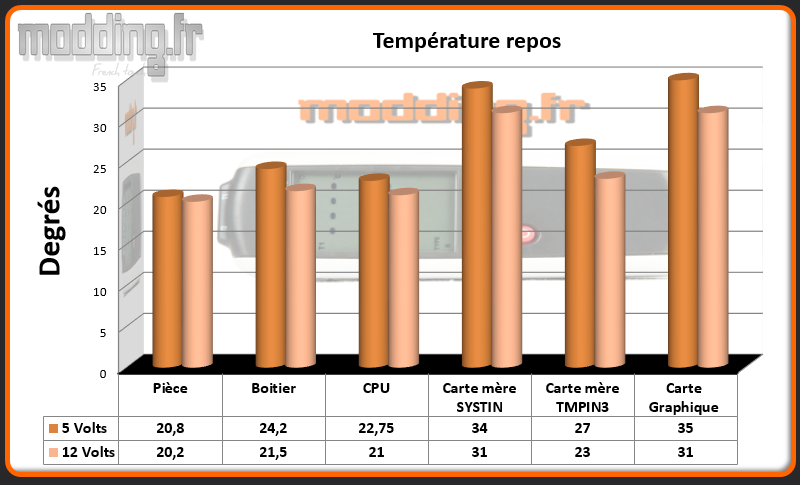

Repos

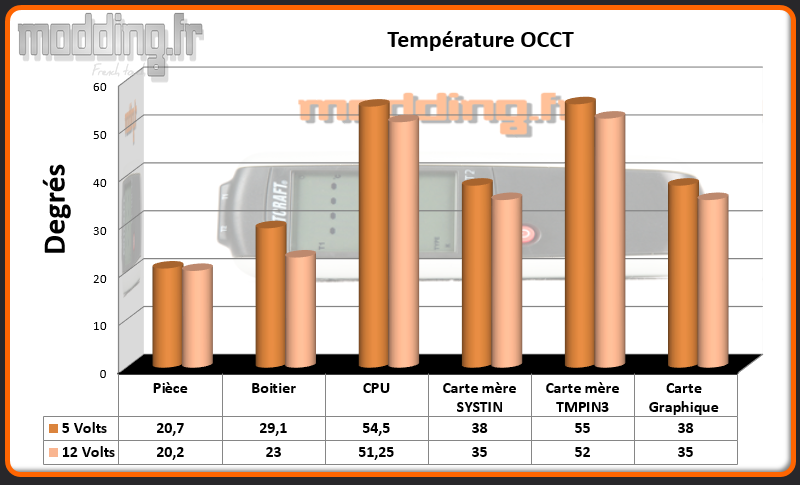

OCCT CPU

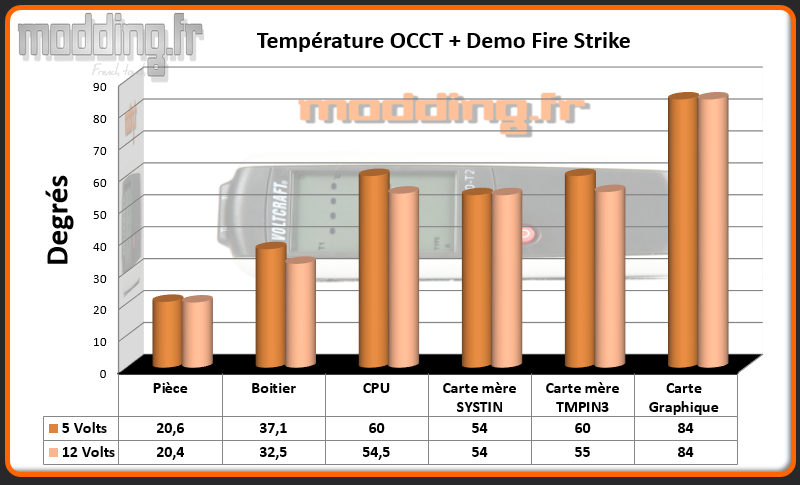

OCCT CPU + Fire Strike
Le passage de 5 V à 12 V à un bon impact sur le CPU.
Par contre la carte graphique, quand elle est mise à contribution, ne profite pas de cet apport d’air. Ceci est lié au fait que le flux d’air actif se situe au dessus…
La carte graphique n’ayant comme source d’air frais que les ouvertures situées à la base du châssis, ouvertures qui ne disposent malheureusement pas d’emplacement pour ventilateur.

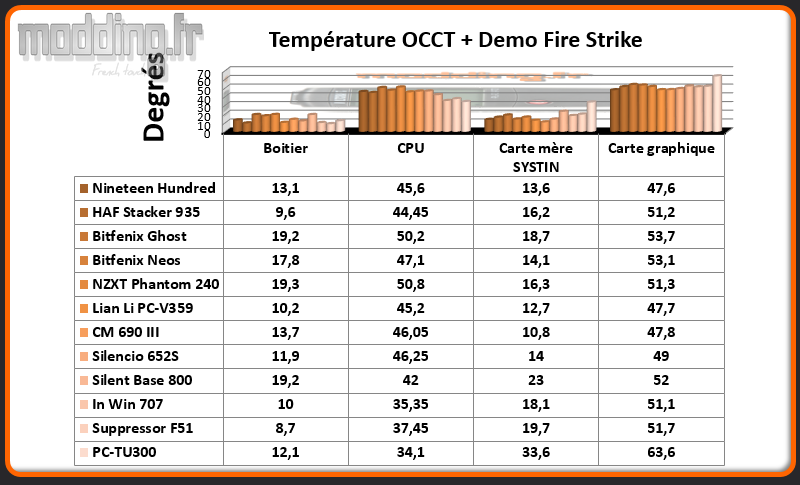

Un tableau comparatif sous une session OCCT + démo de Fire Strike avec le ou les ventilateurs du boitier à 12 V.
Les résultats sont exprimés en valeur Delta, c’est à dire la différence avec la température de l’air ambiant.
Bien placé quant au refroidissement du CPU, le PC-TU300 n’arrive pas à tirer son épingle du jeu sur les autres composants et notamment la carte graphique.
