Démontage :
Le panneau avant est fixé par deux vis avec un accès direct par la façade.

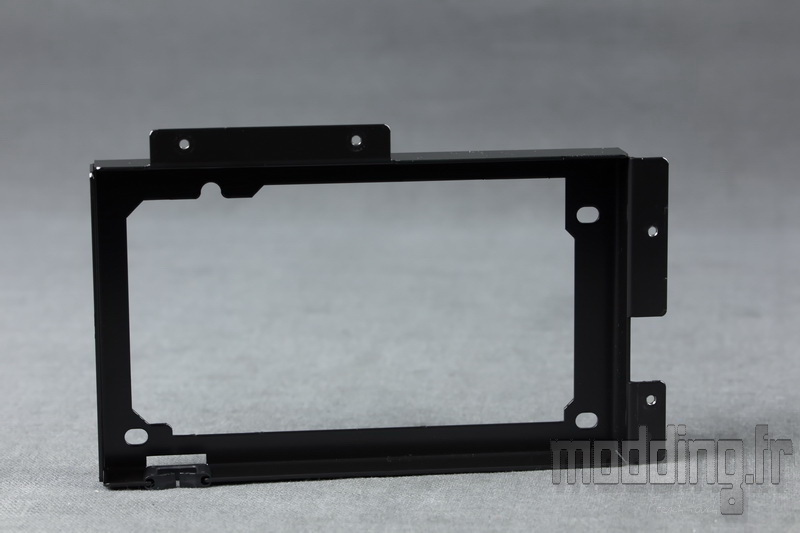

La plaque de fixation du bloc d’alimentation est maintenue par 4 vis sur les bords du châssis.

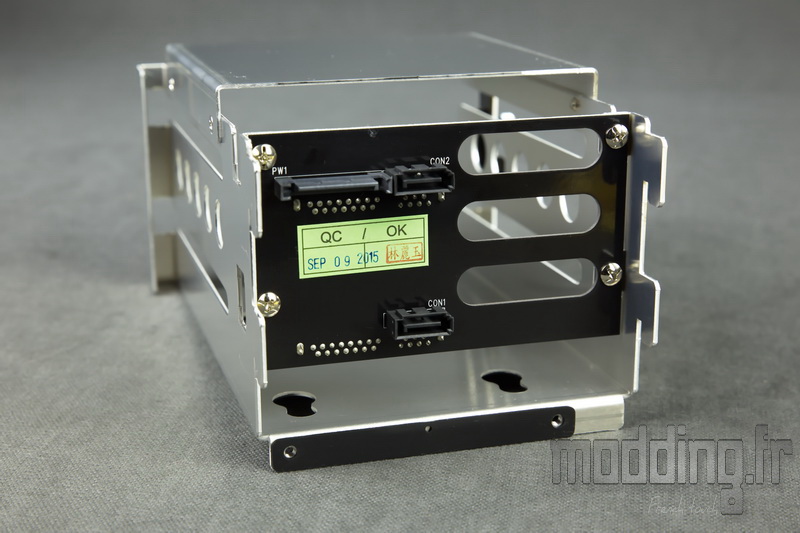

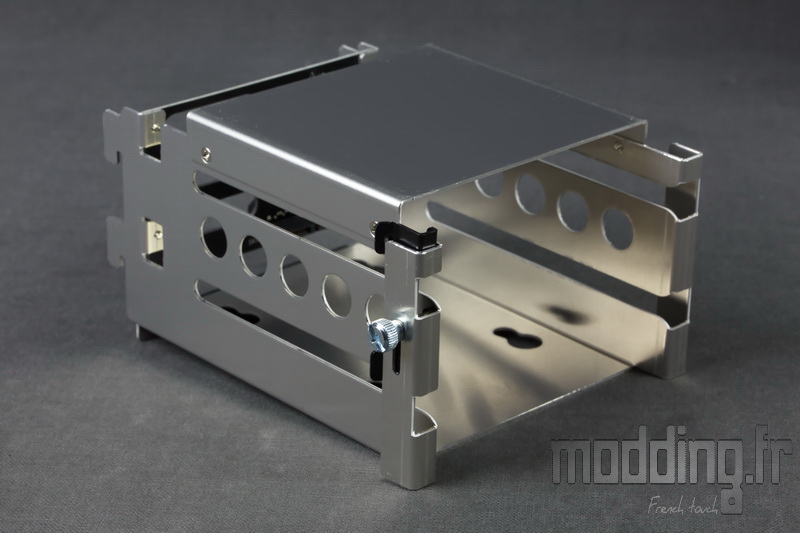

La cage est maintenue par ses crochets et deux vis à mains.
Au niveau de l’emplacement de ces dernières, la cage revêt une petite bande en caoutchouc pour amortir toute vibration.

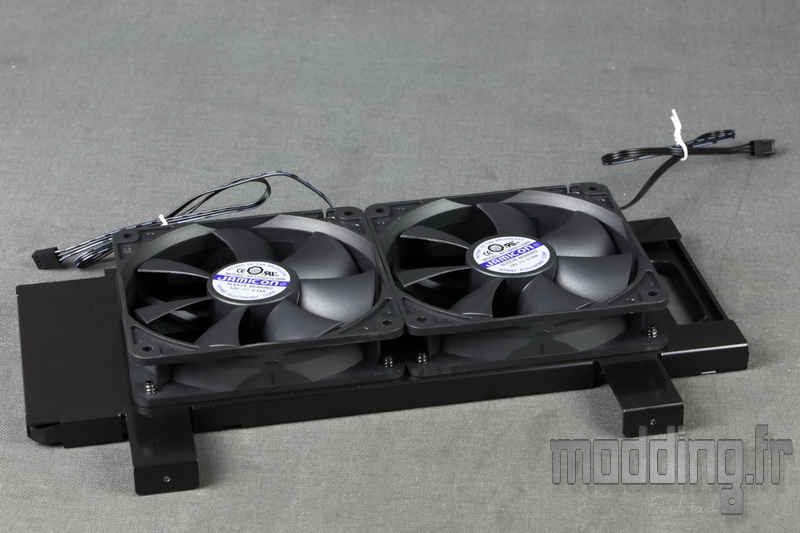

Le support de la ventilation supérieure est fixé par un total de 4 vis.
Une des faces accueillent donc deux ventilateurs en 120 mm.

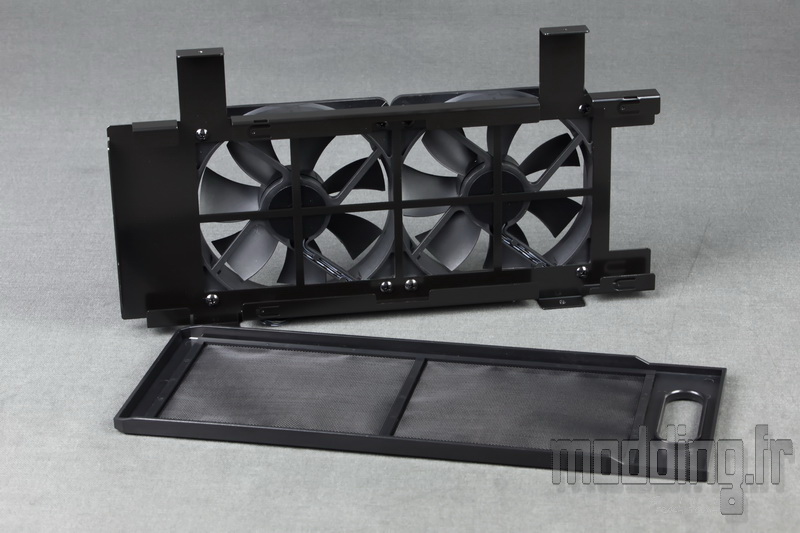

L’autre face présente des glissières où vient s’insérer le tiroir filtre.

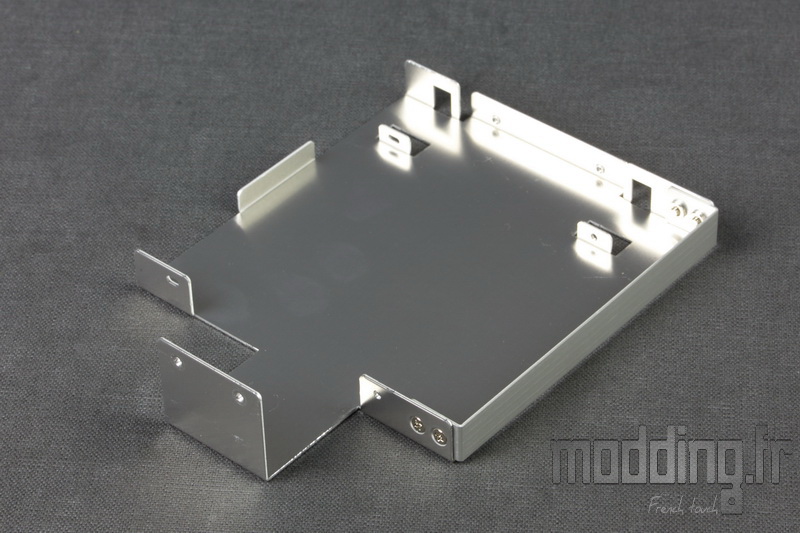

La baie 5.25″ est maintenue par 4 vis.
Elle intègre le cache en alu brossé visible au niveau de la façade. Ce dernier est fixé par 4 vis.
La faible épaisseur de la baie indique qu’elle ne peut accueillir un lecteur optique qu’au format slim.

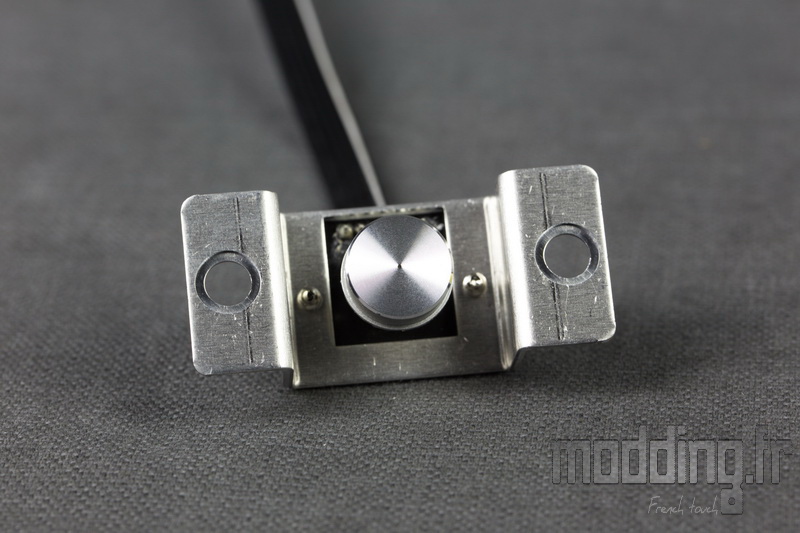

Le bouton Power est fixé par deux vis.

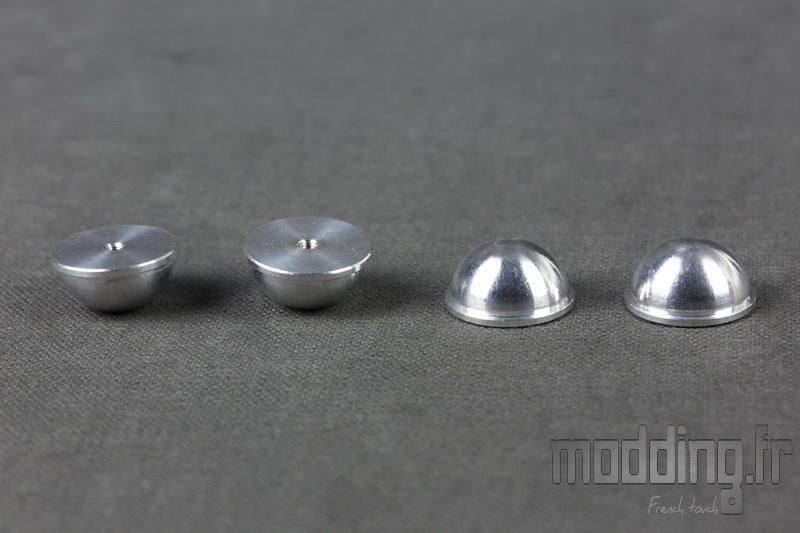

Les 4 pieds sont amovibles.

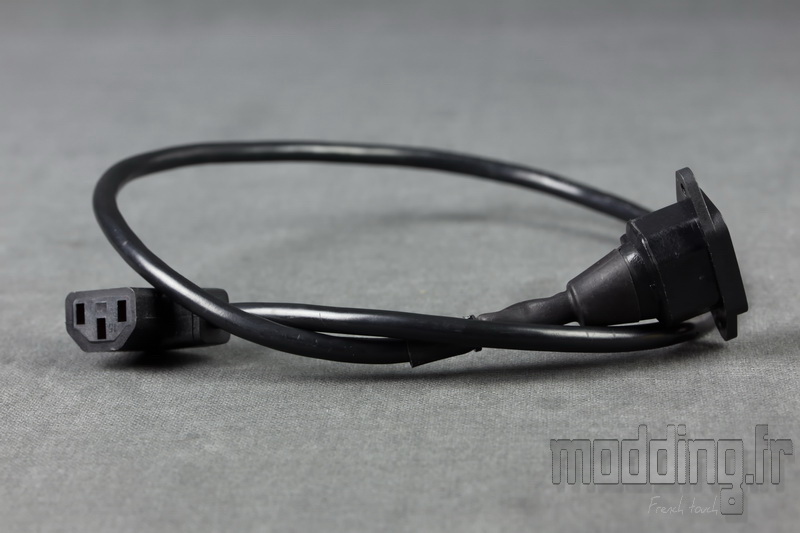

Tout comme le cordon secteur interne.

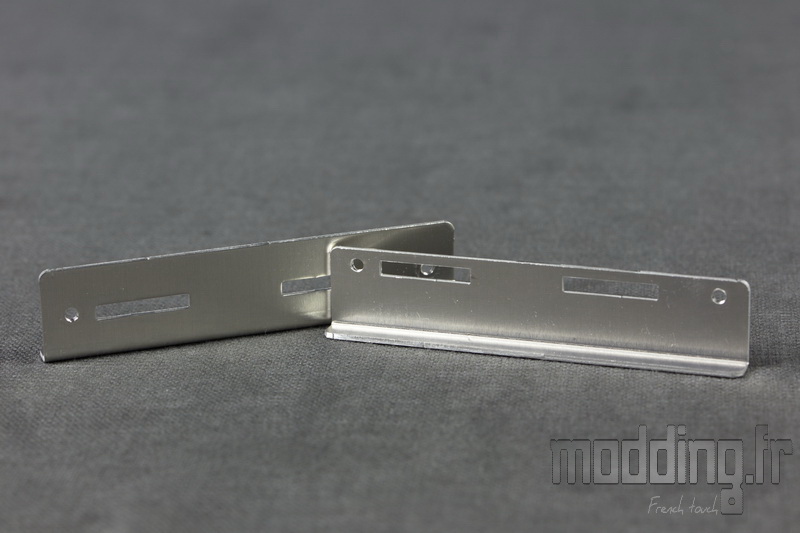

Les plaques renforts pour accueillir la cage HDD.

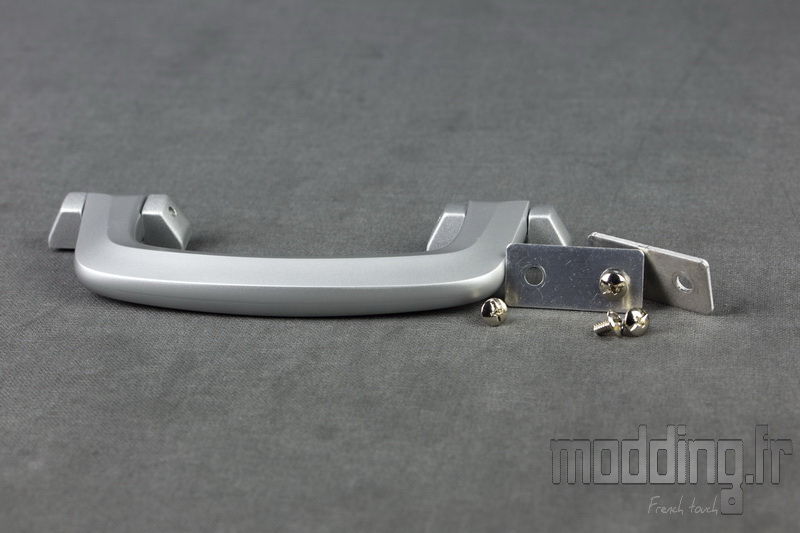

Nous trouvons aussi des petites plaques de renfort au niveau de la poignée sur ses points de fixation.

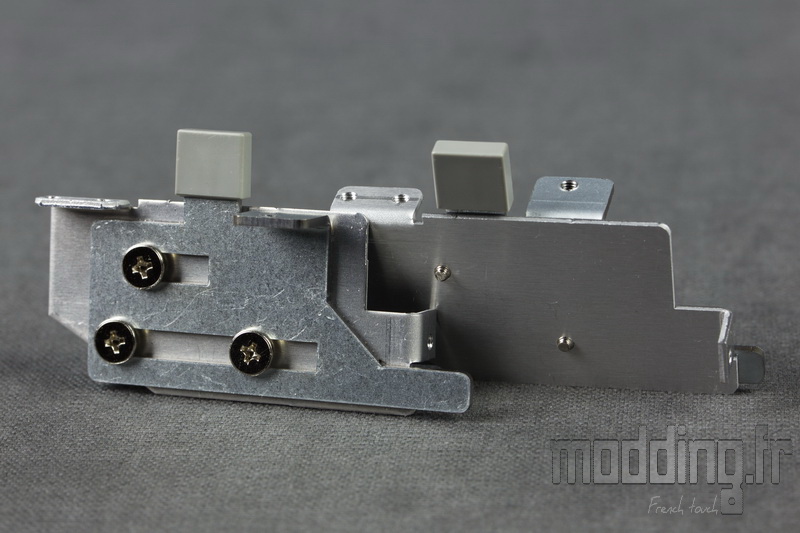

Les deux systèmes d’ouvertures des portes latérales.

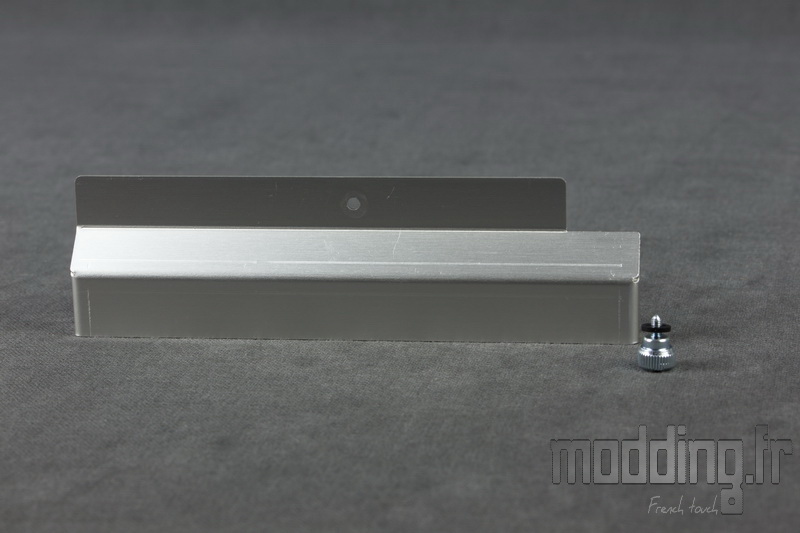

Le cache des fixations des équerres PCI avec sa vis à main dotée d’une rondelle en caoutchouc.

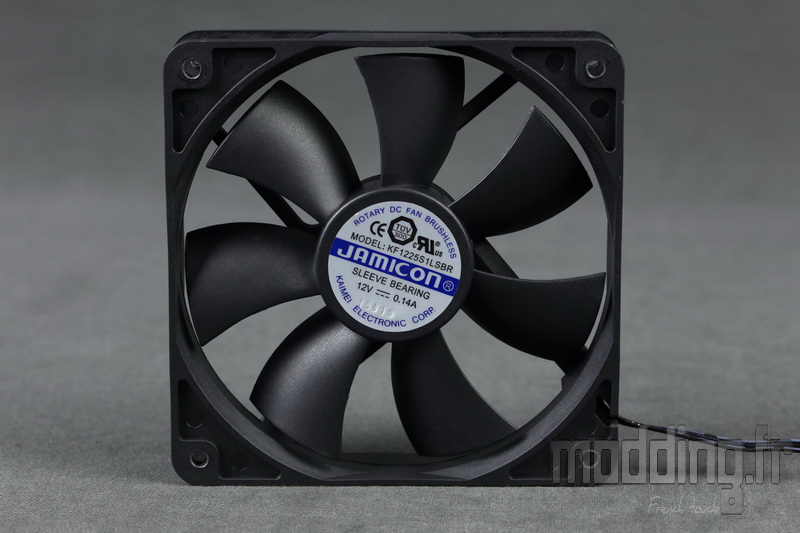

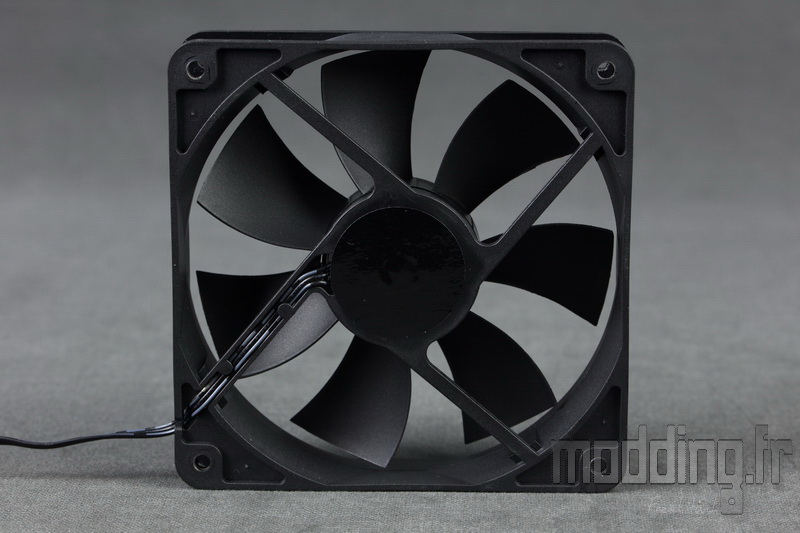

Le PC-TU300 est fourni avec trois ventilateurs en 120 mm qui est d’ailleurs sa capacité maximale en terme de ventilation.
Il s’agit de Jamicon ayant comme référence : KF1225S1LSBR.
Malheureusement nous n’avons point trouver la référence exacte sur le site Jamicon pour en connaitre les spécifications.
Il s’avère que l’on retrouve ces ventilateurs sur la plupart des boîtiers Lian Li.

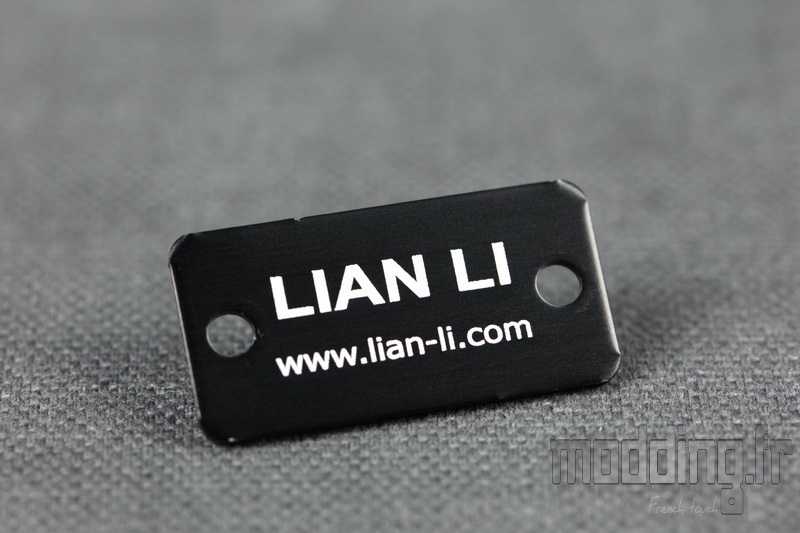

La petite plaque noire portant la signature de la marque fixée à l’arrière du châssis avec deux vis noires.

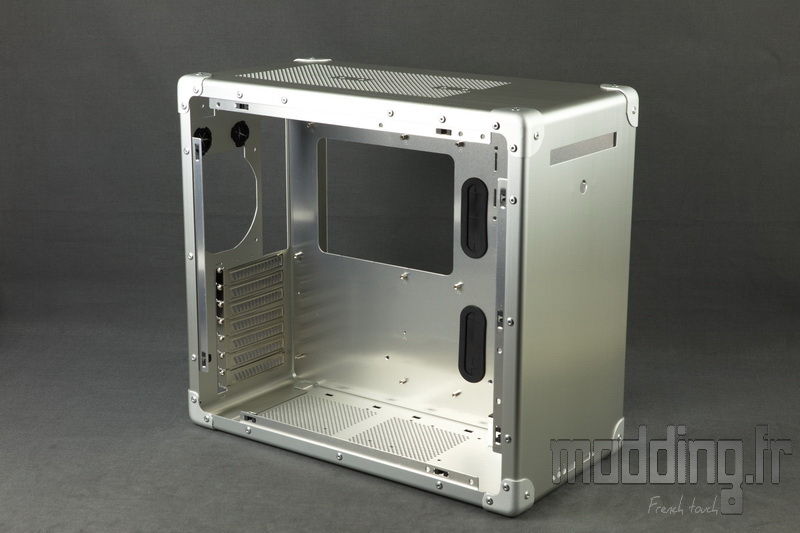

Mis à part les grommets et les équerres PCI, les éléments restant qui constituent le boitier sont fixés par des rivets.
La particularité sur le PC-TU300 est que la structure du châssis est formée par deux plaques en aluminium. Une petite plaque formant la base du boitier où vient se joindre les extrémités d’une grande plaque pliée en trois parties pour former la façade, le dessus et l’arrière du PC-TU300.
Les pièces rivetés sont les renforts en coins, qui cachent la jonction des rebords pliés des plaques et qui contribuent au style “Mallette”, les éléments intégrant les clips, destinés à recevoir les ergots des portes latérales et donc assurer leur fermeture, et enfin le plateau de la carte mère.
Les différentes plaques en aluminium font environ 1.5 mm d’épaisseur, les portes passant à un peu plus de 2 mm.
