[TEST] PC-TU300 de Lian Li

L’extérieur :

Le PC-TU300 a pour particularité d’être un boitier reprenant la forme d’une mallette, mais une mallette très classe et tout en aluminium bien sûr!
Lian Li propose un boitier de ce style dans son catalogue avec le PC-TU200, la version 300 est le grand frère car il accepte les cartes mères au format ATX.
Il mesure 218 mm de large sur 440 mm de profondeur pour une hauteur de 398 mm.
Sa composition 100% aluminium lui permet de ne peser que 3.8 kg.

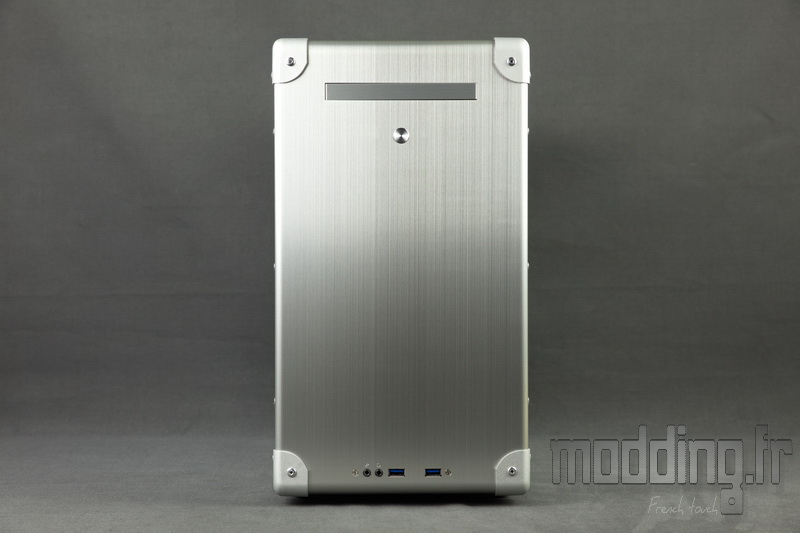

Contrairement à la version 200, la façade est totalement pleine, pas de grille ou de petites ouvertures traduisant une entrée d’air à l’avant du boitier.

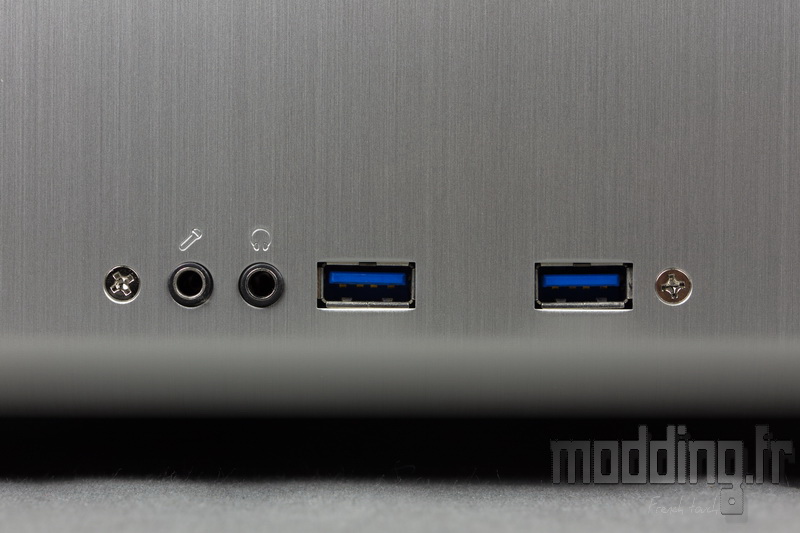

En bas de cette façade, nous avons le panneau avant avec ses prises audio ainsi que deux ports USB 3.0.
La connectique de ces derniers est câblée avec une prise interne 20 broches, mais nous avons vu que Lian Li fournit un adaptateur pour pouvoir brancher cette dernière sur un port USB 2.0 interne.

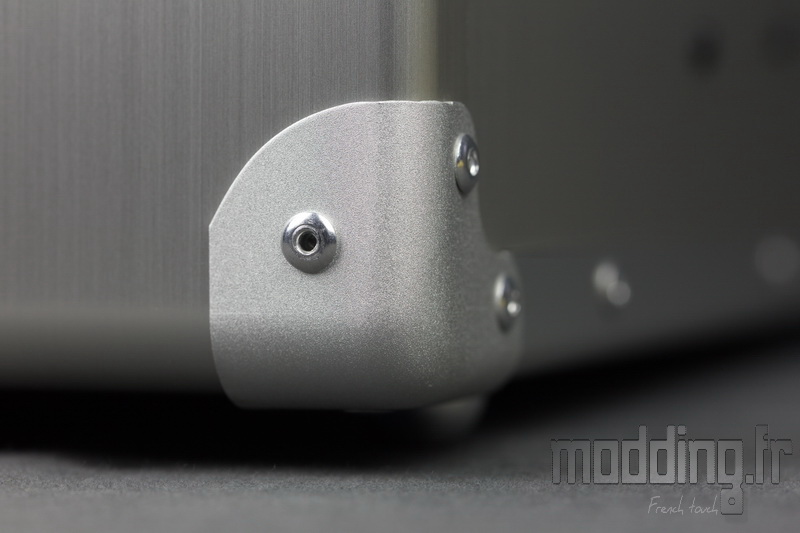

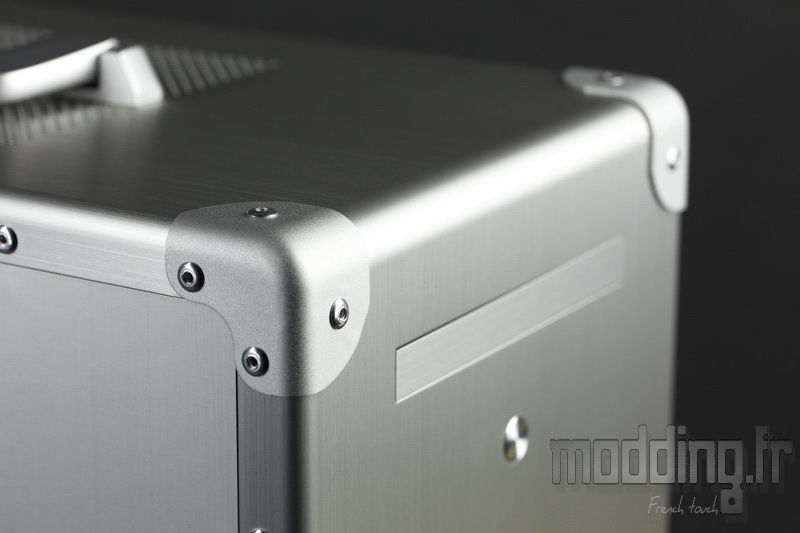

Comme toute mallette qui se respecte, les coins sont renforcés avec des pièces en alu fixées par 4 rivets.
Leur aspect est légèrement granité…

… Comparé à l’aspect brossé des plaques composant le boitier.

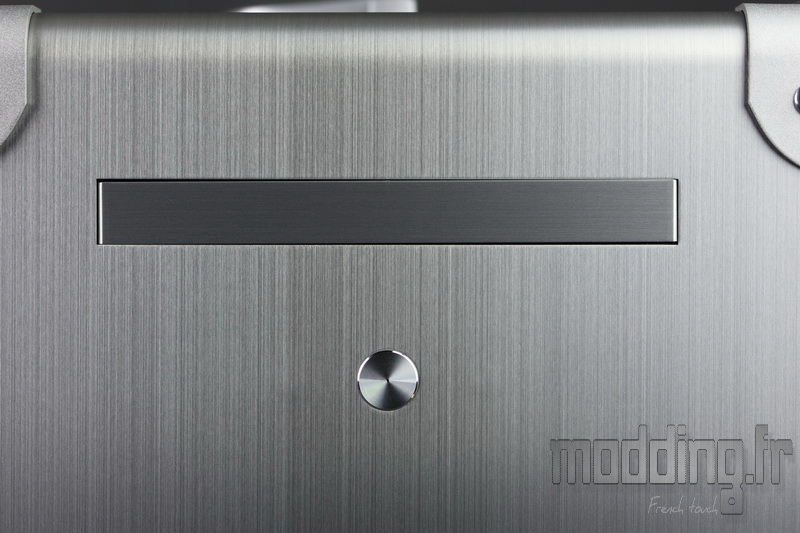

En haut de la façade, nous avons un cache de la baie 5.25″ version slim.
Juste en dessous se trouve l’unique bouton du boitier, le Power.

On retrouve dans tous les coins ces pièces de renfort dotées d’une excellente finition suivant bien les courbes du boitier.

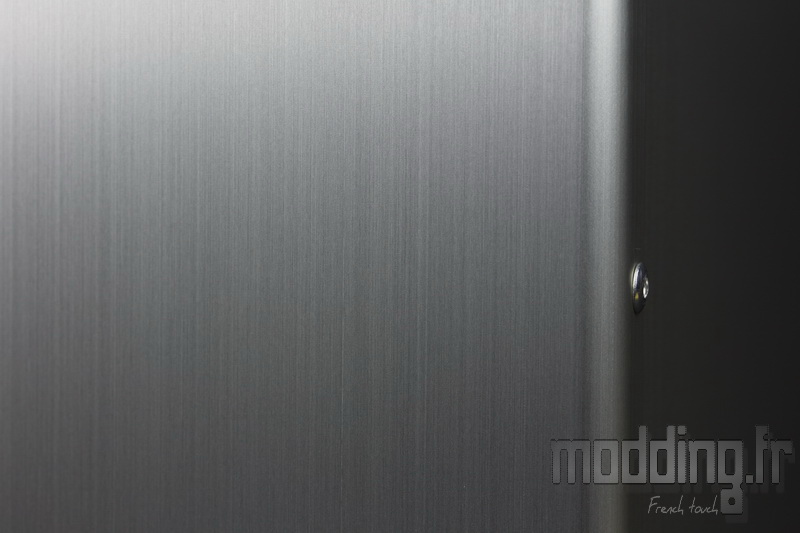

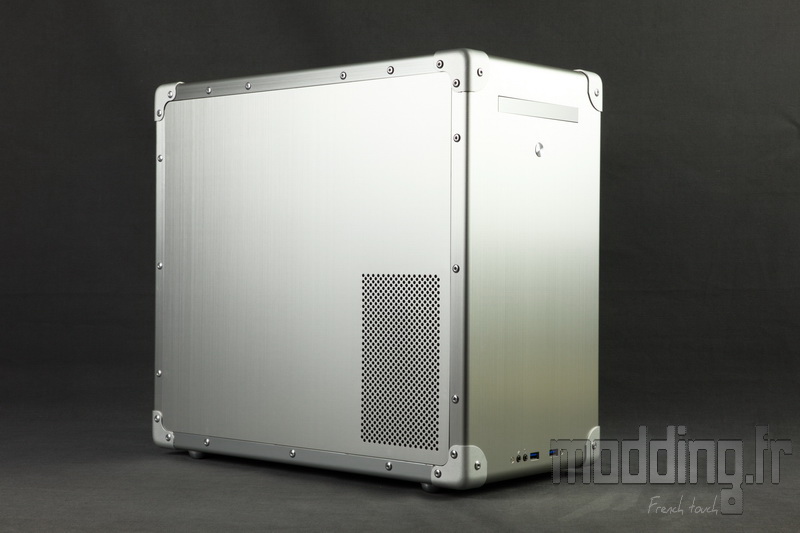

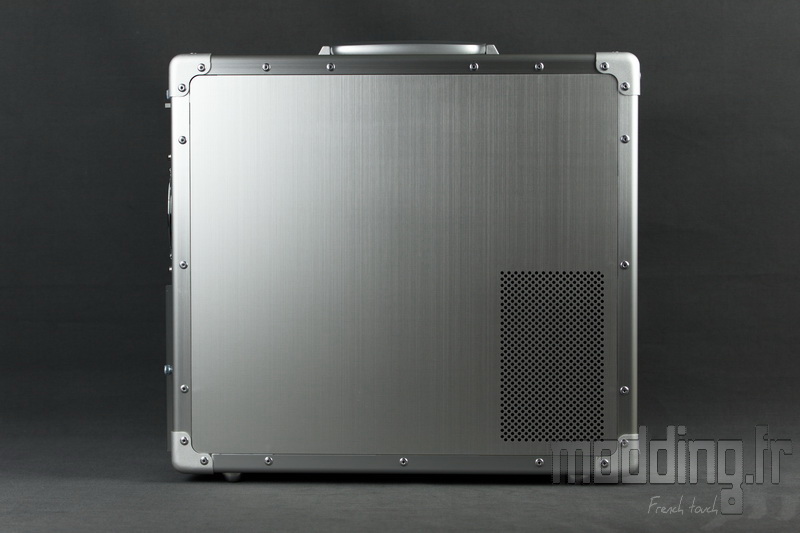

La porte latérale principale revêt aussi cet aspect brossé.
Pas de vitre… c’est une mallette ou pas…
Pour parfaire ce style, nous notons la présence de rivets sur le pourtour de la porte.

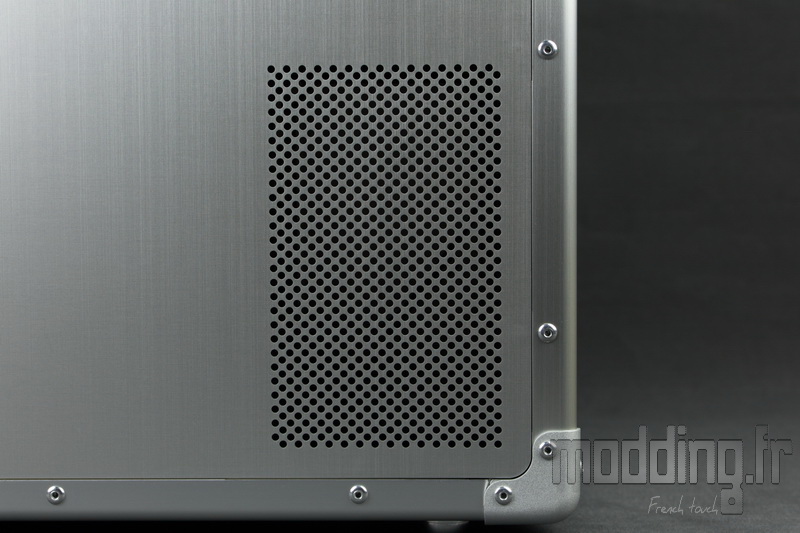

Dans le coin en bas à droite, nous avons une grille faisant partie intégrante de la structure en aluminium de la porte.
Elle permet l’évacuation de l’air chaud provenant de l’alimentation, un bloc donc placé à l’avant du châssis.

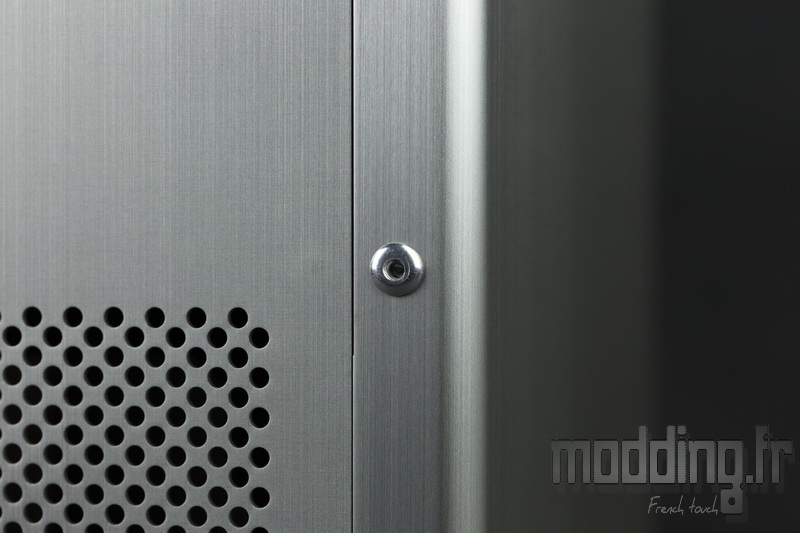

Un soin particulier est apporté aux rivets tant au niveau de leur mise en place que de leur position pour parfaire la finition du boitier.

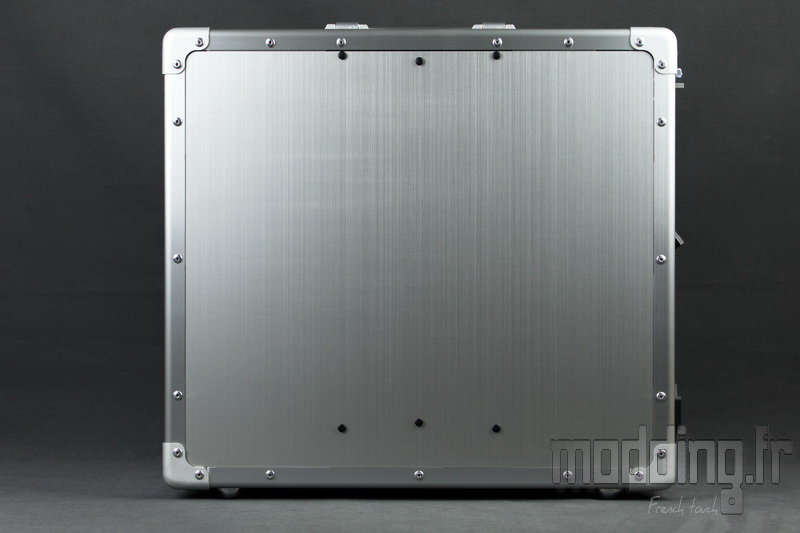

La porte controlatérale est totalement pleine.

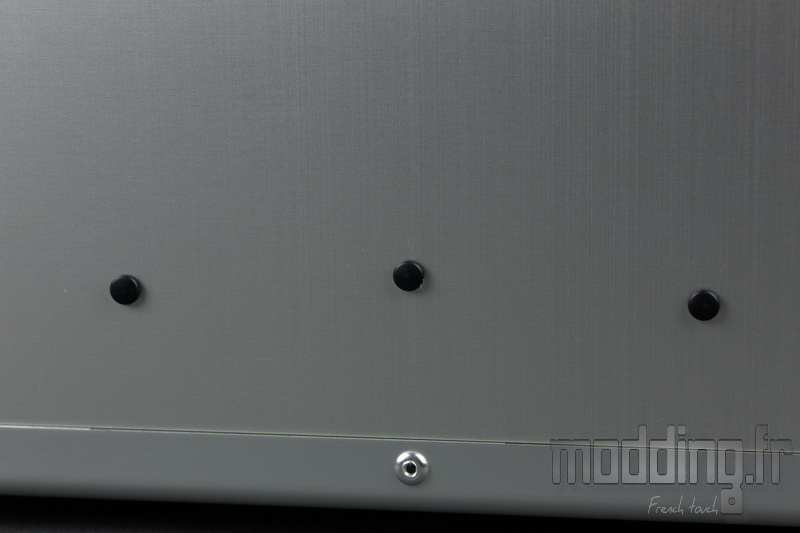

A l’exception de trois petits capuchons placés en haut et en bas de la porte.
Nous verrons plus tard leur fonction.

Sur le dessus nous notons l’absence totale de séparation avec la façade ou l’arrière du châssis.
Nous avons une seule et même plaque en alu brossé qui est pliée en trois parties pour ainsi créer l’avant, le dessus et l’arrière du boitier avec les bords repliés vers les portes laterales.
Les renforts des coins assurent en même temps la dissimulation des jonctions de ces bords au niveau des angles.

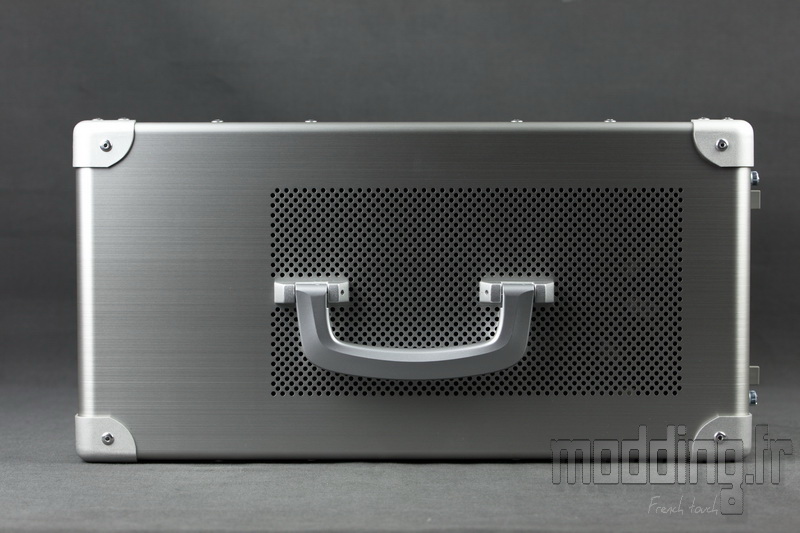

Une grille faisant partie intégrante de la structure en aluminium occupe les 2/3 arrière du Top.

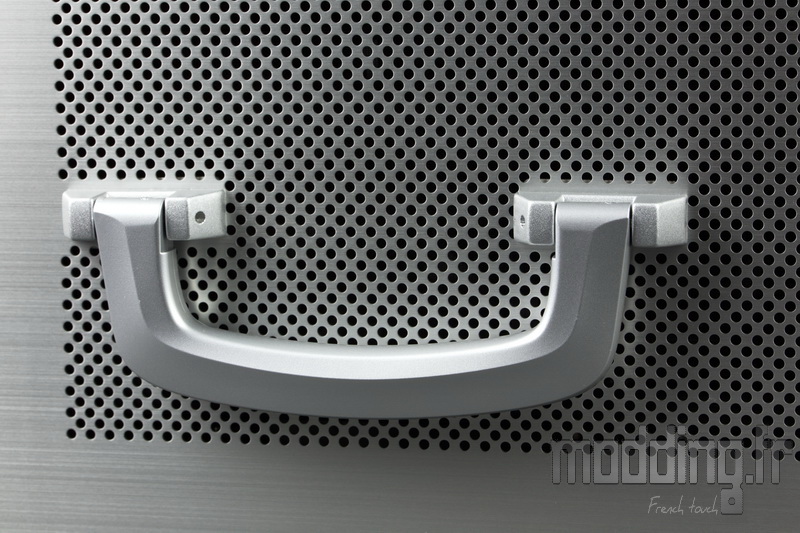

Une mallette sans poignée ne pourrait en être une! Nous avons donc cet élément qui se situe en plein milieu.
La poignée en elle-même est la seule pièce en plastique du PC-TU300 alors que les points de fixations sont en aluminium.
Elle est assez large pour assurer une bonne prise en main.

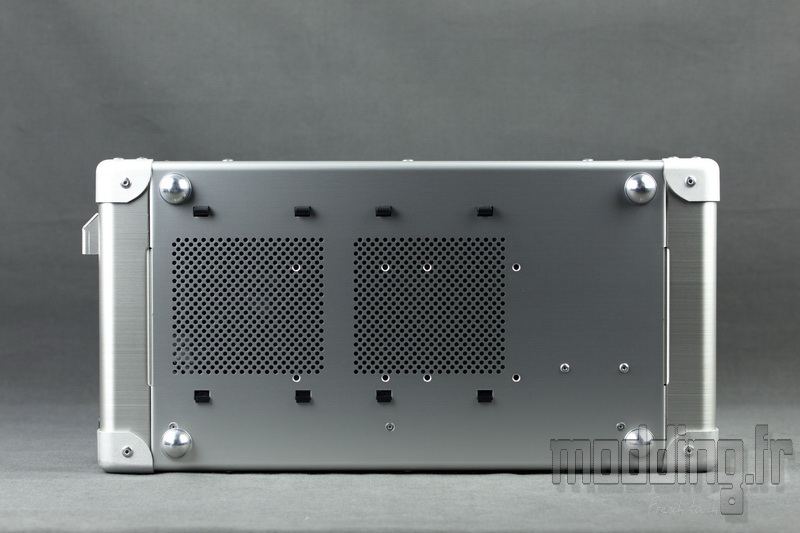

Le dessous du boitier permet de relier les extrémités de la structure externe.
L’aspect brossé est moins appuyé à ce niveau.

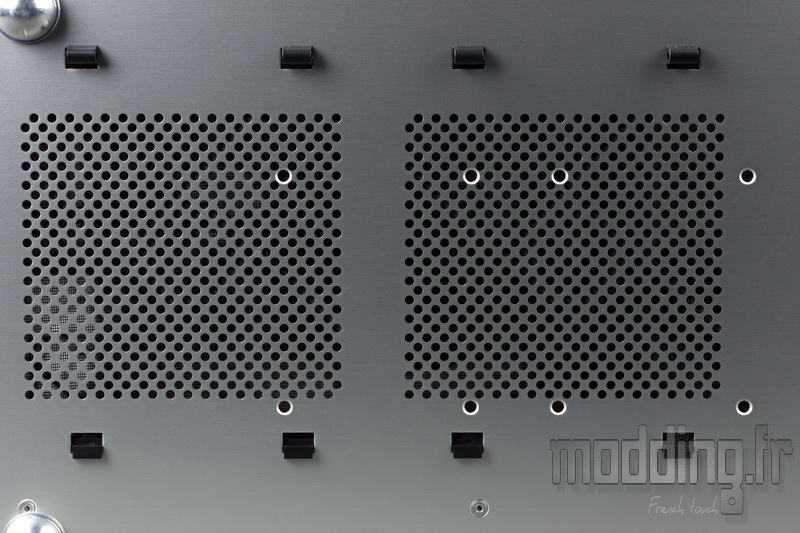

Nous avons deux grilles faisant aussi partie intégrante de la plaque en aluminium.
Elles sont de forme carré et nous notons la présence de clips en plastiques appartenant aux filtres placés au dessus.
Nous avons aussi 8 trous fraisés qui permettent la fixation de deux unités de stockage sur la base du châssis.

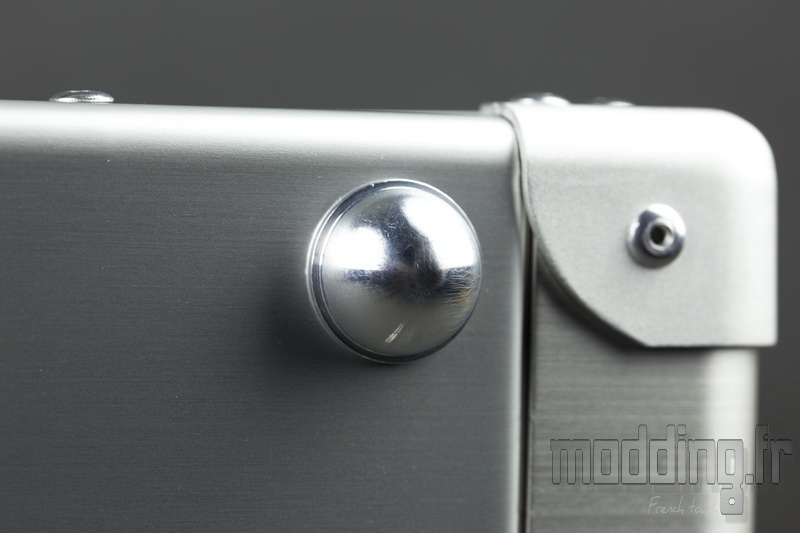

4 demi sphères en alu assurent le rôle de pieds au boitier.
Pas de patin en caoutchouc, le contact avec le sol est minime.
Elles surélèvent le PC-TU300 d’une dizaine de millimètres.

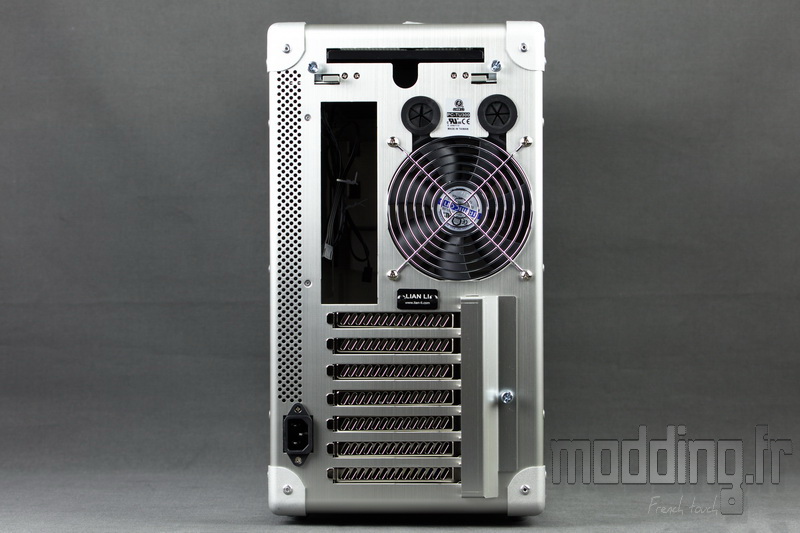

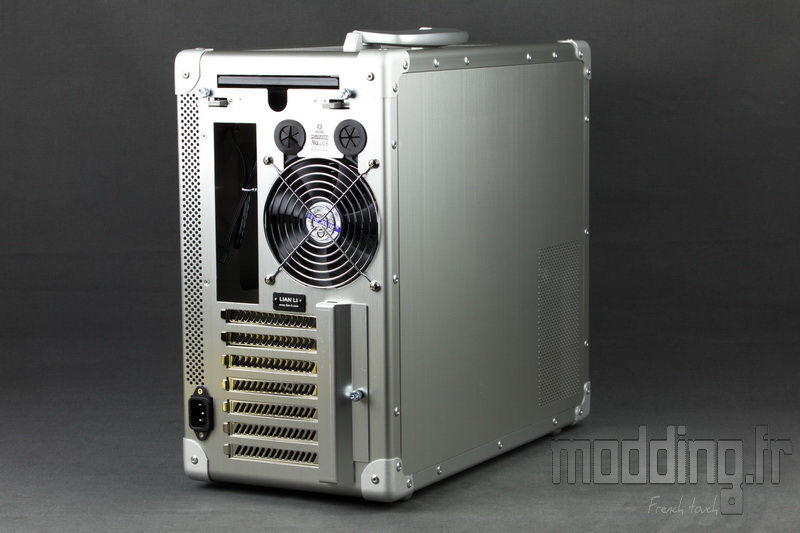

Du fait du déport de l’alimentation à l’avant du châssis, l’arrière du boitier se voit amputé de cet emplacement.

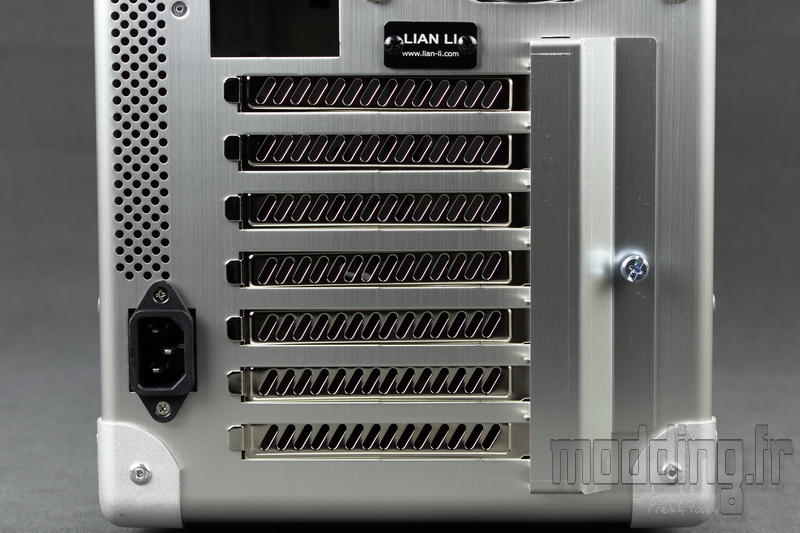

Du coup nous trouvons en bas les 7 équerres PCI.
Vers la porte controlatérale, nous notons la présence d’un déport de la prise secteur avec au-dessus une étroite grille sur toute la hauteur du boitier qui permet d’aérer l’espace placé à l’arrière du plateau de la carte mère.

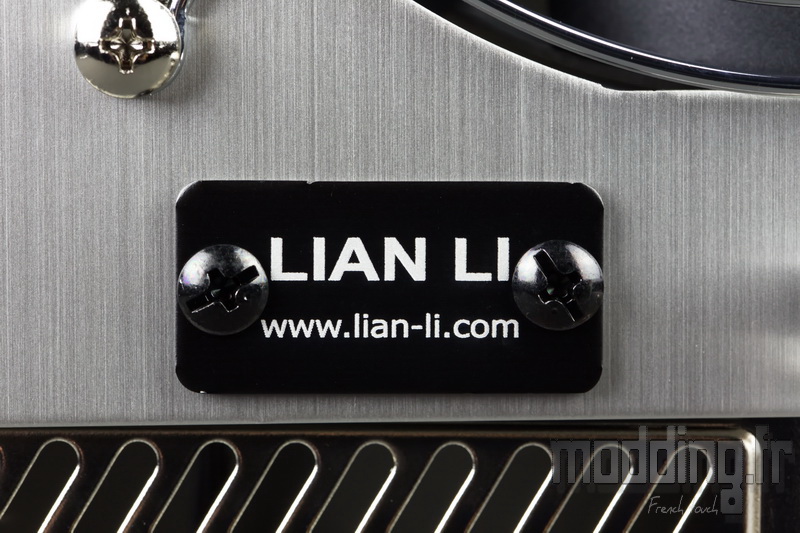

En parlant de déport, c’est aussi le cas pour le logo de la marque qui se retrouve à l’arrière sous forme d’une petite plaque noire vissée juste au dessus des équerres PCI.

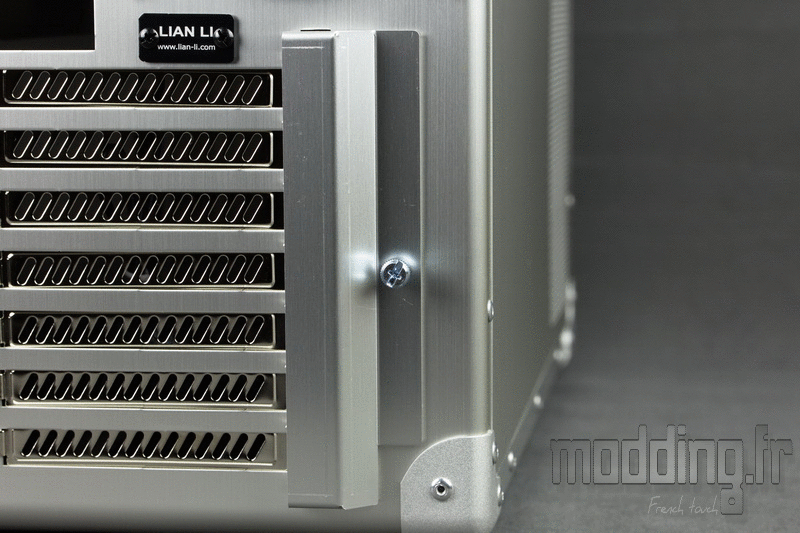

Un cache fixé par une vis à main vient dissimuler la fixation externe de ces équerres.

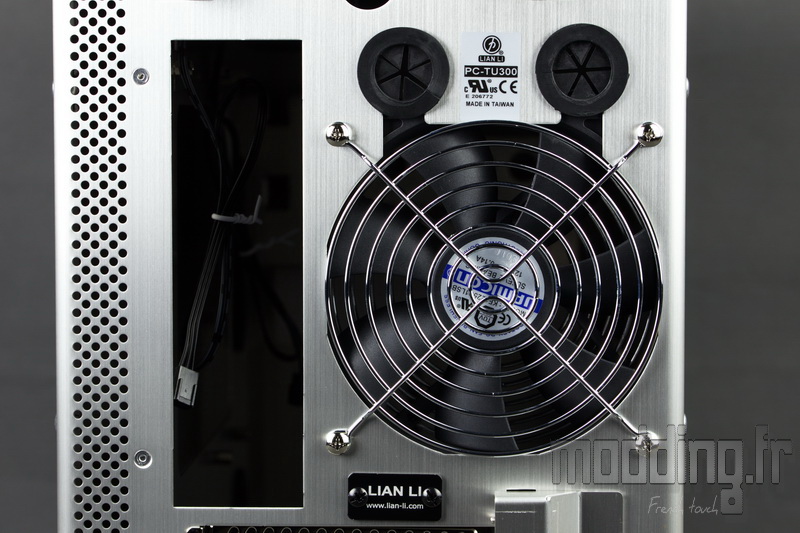

Plus haut nous avons l’emplacement de l’I/O Shield avec à ses cotés l’emplacement pour un ventilateur en 120 mm muni d’une grille spécifique.
Au dessus de cet emplacement, nous avons deux passes tuyaux avec grommet en caoutchouc.

Tout en haut, nous avons une large ouverture qui permet d’avoir accès à un tiroir dont la structure intègre un filtre destiné à la ventilation supérieure du boitier.

Mais avez vous remarqué l’absence de quelconques vis permettant l’ouverture des portes latérales…

Enfin pas totalement…

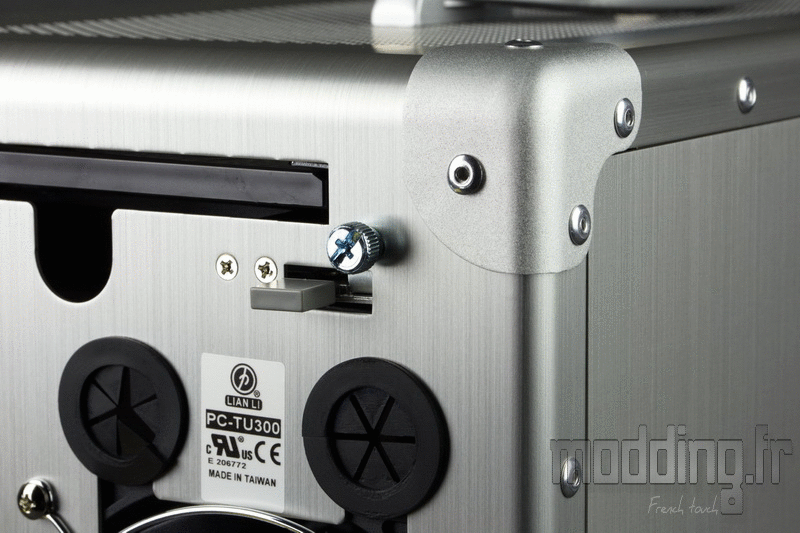

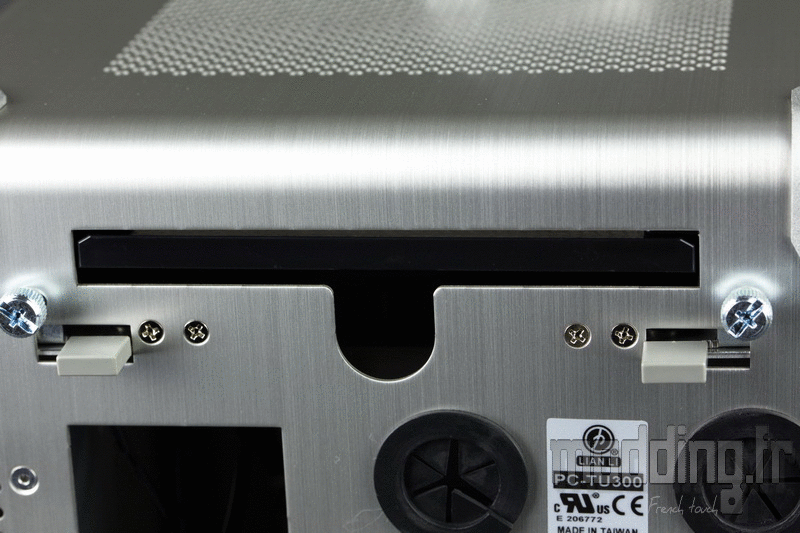

Nous avons bien deux vis à main… mais elles servent à libérer les systèmes d’ouverture des portes.
Un système placé de chaque coté pour commander l’ouverture de chacune des portes.
Ainsi ces dernières ne présentent aucun élément visible ce qui renforce le design façon mallette du PC-TU300.
Une fois la vis à main retirée, il suffit d’appuyer sur la manette en exerçant une pression en direction de la porte pour libérer cette dernière comme sur l’animation.
