Tests :
Config de test :
Niveau sonore
Les ventilateurs du Pandora ATX
Un test est effectué sur les ventilateurs du boitier : Spectre
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.

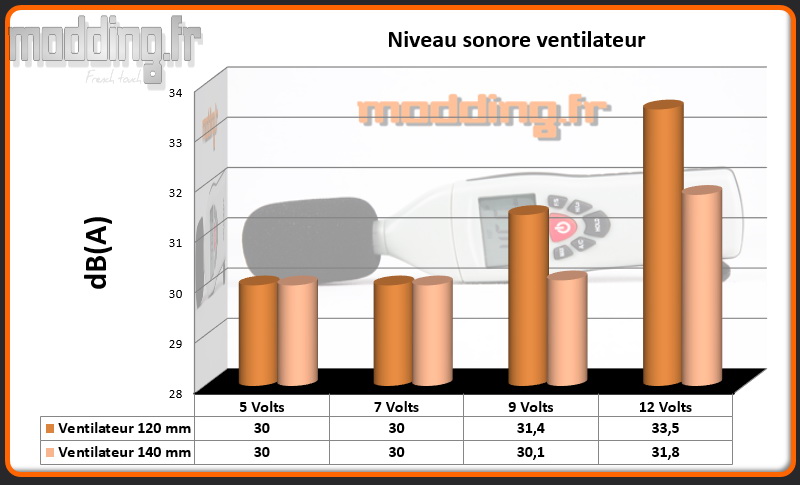

Niveau sonore
Vitesse de rotation
Les deux ventilateurs de la gamme Spectre se révèlent être très discrets voire inaudibles en deçà des 12 V.
Ambiance sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V– Ventilation Dark Rock 3 20% (B 5V / DR3 20%)
- Ventilation boitier 12 V – Ventilation Dark Rock 3 20% (B 12V / DR3 20%)
- Ventilation boitier 5 V– Ventilation Dark Rock 3 100% (B 5V / DR3 100%)
- Ventilation boitier 12 V – Ventilation Dark Rock 3 100% (B 12V / DR3 100%)
Les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventirad est géré par le logiciel MSI Command Center.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (20%).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles ne reviennent plus depuis que j’ai la tapette….).
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au dessus de la carte graphique.
Le relevé des températures de la carte mère, du SSD, de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor v1.25.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du Dark Rock 3 est configuré par le logiciel MSI Command Center en mode standard :
- –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés :
- au repos (idle)
- OCCT CPU
- OCCT CPU+ demo en boucle de 3D Mark Fire Strike.
Repos

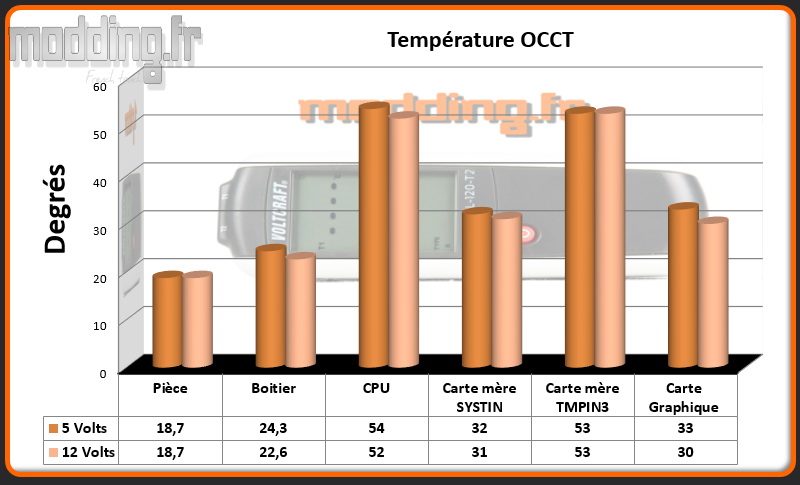

OCCT CPU

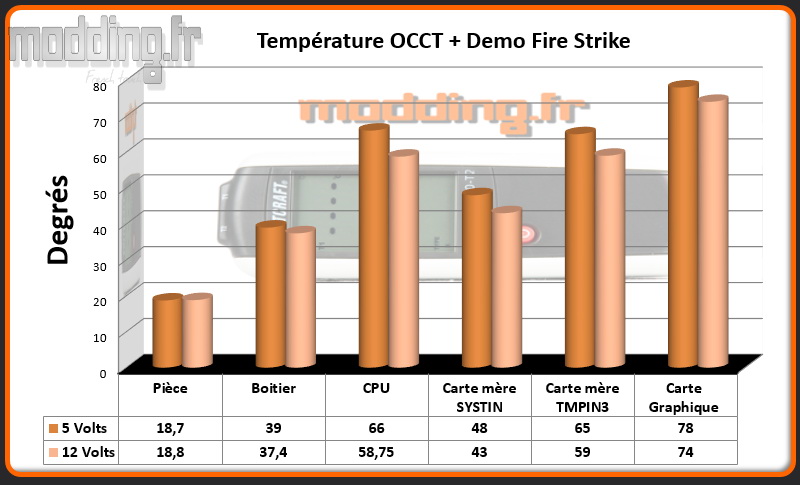

OCCT CPU + Fire Strike
C’est surtout dans le cas de stress combiné que le passage de la ventilation à 12 V apporte une réelle différence.
La chaleur dégagée par la carte graphique a tendance à squatter au sein du boitier et le faible flux d’air généré par la ventilation à 5 V ne peut peut l’évacuer correctement.

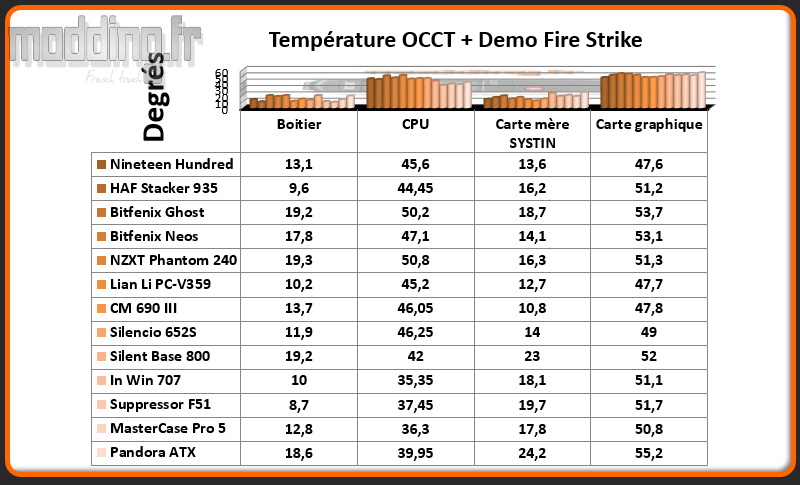

Un tableau comparatif sous une session OCCT + démo de Fire Strike avec le ou les ventilateurs du boitier à 12 V.
Les résultats sont exprimés en valeur Delta, c’est à dire la différence avec la température de l’air ambiant.
Avec la dotation de base en terme de ventilateur, le Pandora ATX reste dans la moyenne, mais si on corrobore ces résultats avec les données du niveau sonore, nous atteignons un rapport bruit/perf assez correct.
