Montage :
Comme nous l’avons vu, le Pandora ATX n’embarque aucune baie, que ce soit en 3.5″ ou en 5.25″.
Bitfenix fait l’impasse sur le lecteur optique ou un quelconque rheobus… il n’en pourrait être autrement si on veut garder le design de la façade propre à la gamme Pandora.
Par contre, la marque propose une alternative quant au stockage sous forme de support dédié qui trouve une place un peu partout dans le boitier.
On commence par le disque dur 3.5″.

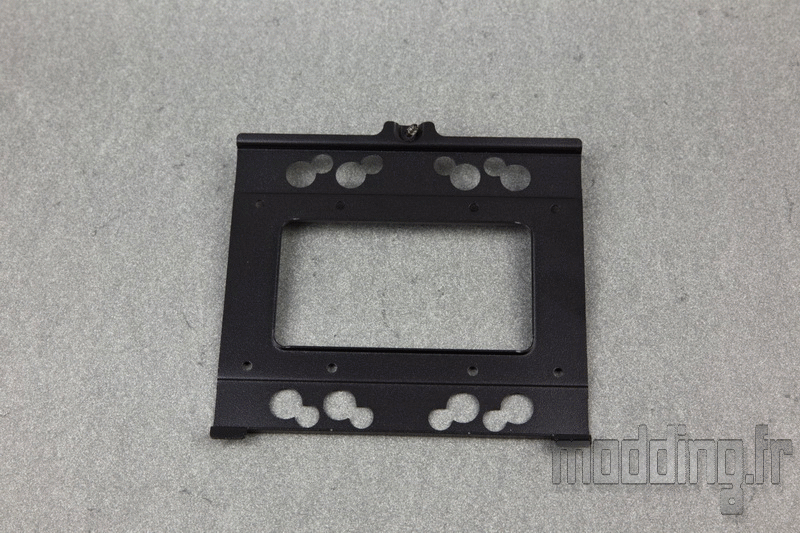

On glisse les silentblocs spécifiques à cette unité de stockage au sein du support.
La partie la plus épaisse du silentbloc est orientée vers le HDD.

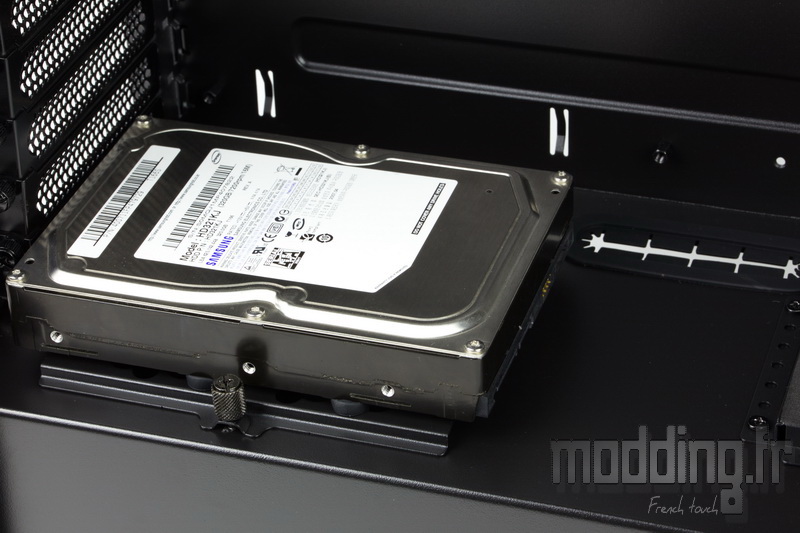

On positionne le support préparé sur le dos du disque dur de façon à avoir les silentblocs en face des trous.
On utilise les vis dédiées incluses dans le bundle pour fixer l’ensemble.
Nous notons la présence de plusieurs emplacements pour les silentblocs, ceci est fonction de l’orientation du disque par rapport au support dépendant de la mise en place dans le boitier pour avoir la connectique dans le bon sens.
Nous pouvons donc positionner le disque dur sur le plateau du carénage de l’alimentation…

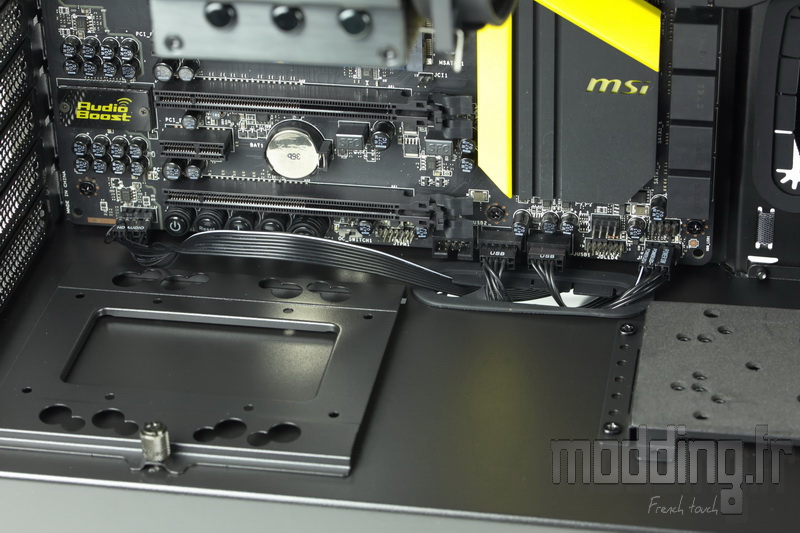

…Ou devant le plateau de la carte mère en lieu et place des supports 2.5″.

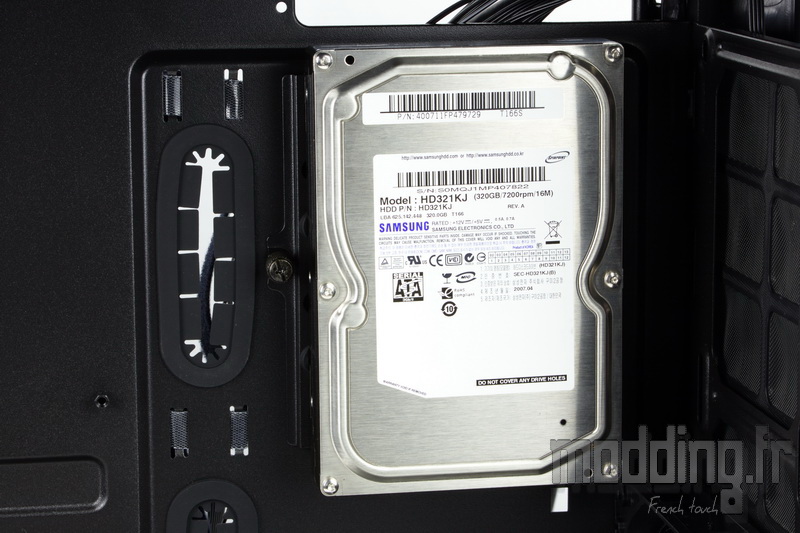

Là il est préférable de fixer le disque dur dans l’autre sens pour avoir la connectique prés de l’ouverture placée juste au dessus.

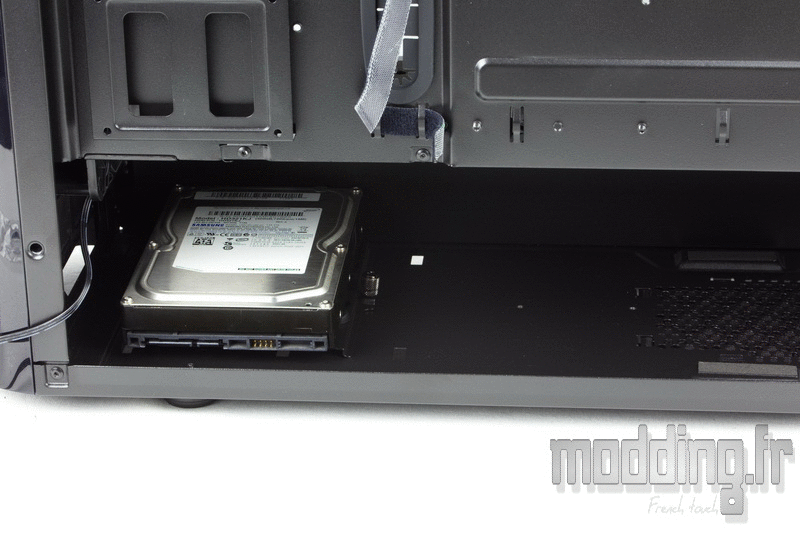

Nous avons vu deux emplacements à la base du châssis dans le compartiment inférieur.
En fait il se trouve que nous pouvons ajuster la position du support sur 3 niveaux, la position centrale interdisant la mise en place d’un autre support.
Cette derniere permet de s’accommoder des blocs d’alimentation profond par exemple surtout avec la mise en place d’un radiateur en façade.

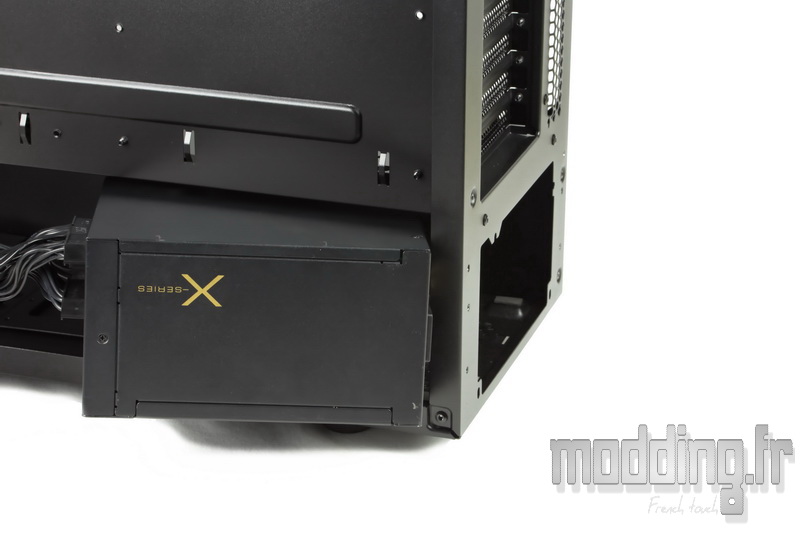

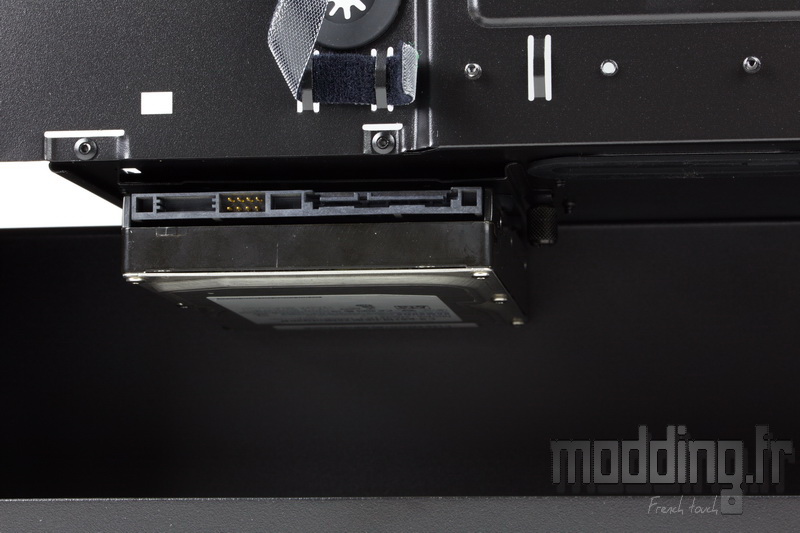

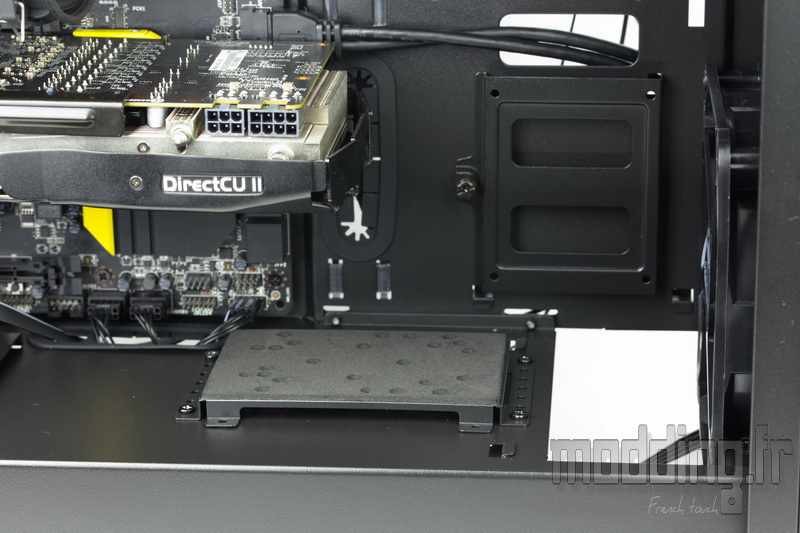

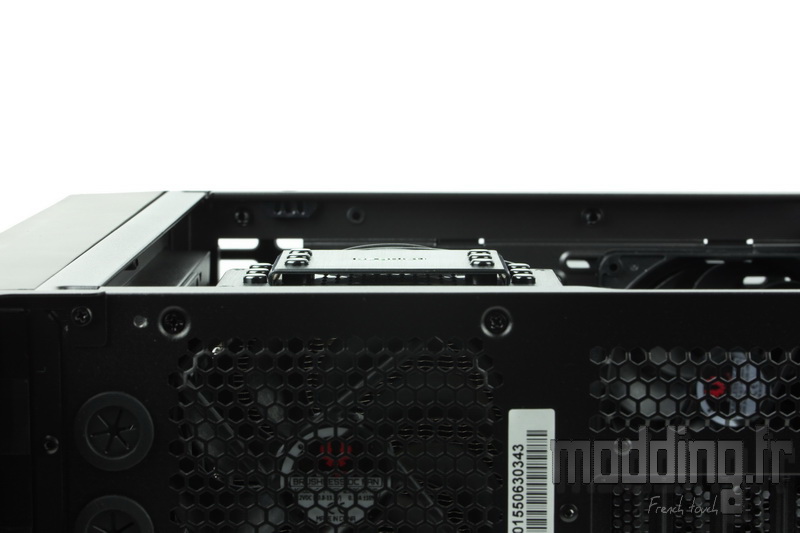

On n’oublie pas le dernier emplacement situé sous le capot du compartiment de l’alimentation.

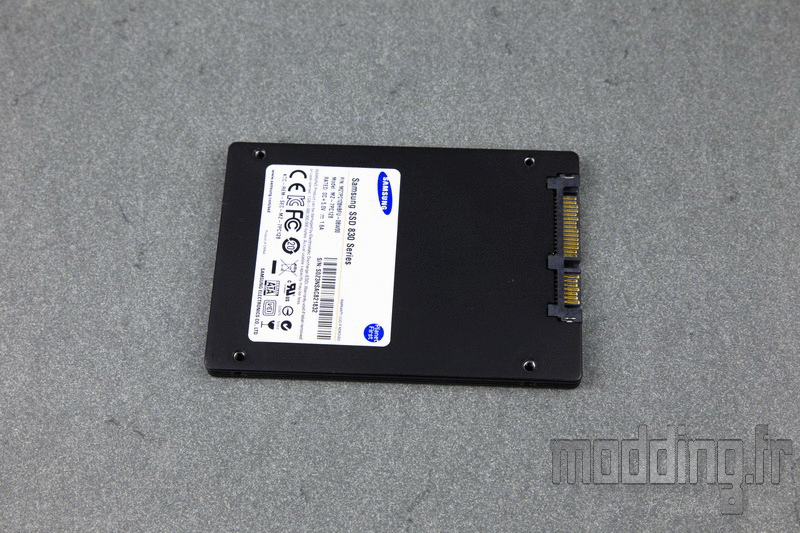

Le support disque dur peut aussi accueillir une unité de stockage 2.5″.

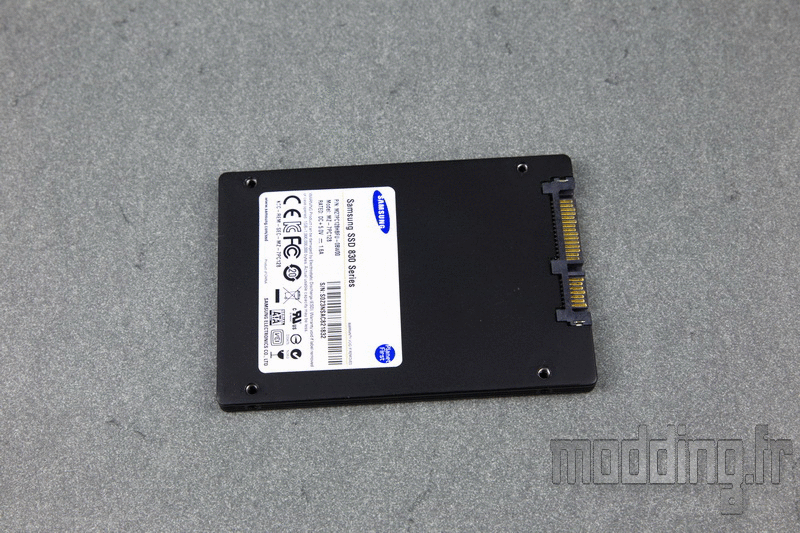

On utilise les vis M3 mais nous n’avons plus les silentblocs ce qui n’impacte pas la mise en place d’un SSD.
On utilise les mêmes emplacements que les disques durs 3.5″, dans le cas où nous trouvons que les 4 supports SSD ne sont pas suffisants ou alors on veut profiter des emplacements sous le carénage…
La fixation du support SSD est des plus simple : 4 vis M3 et voilou!

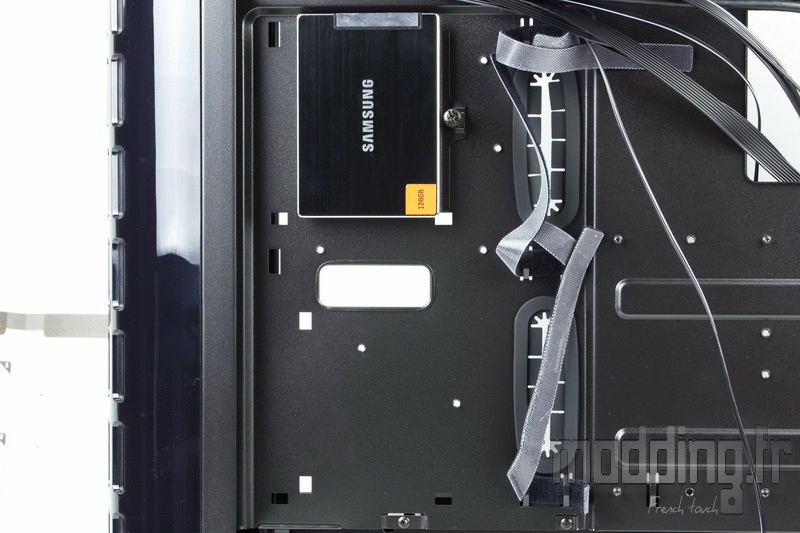

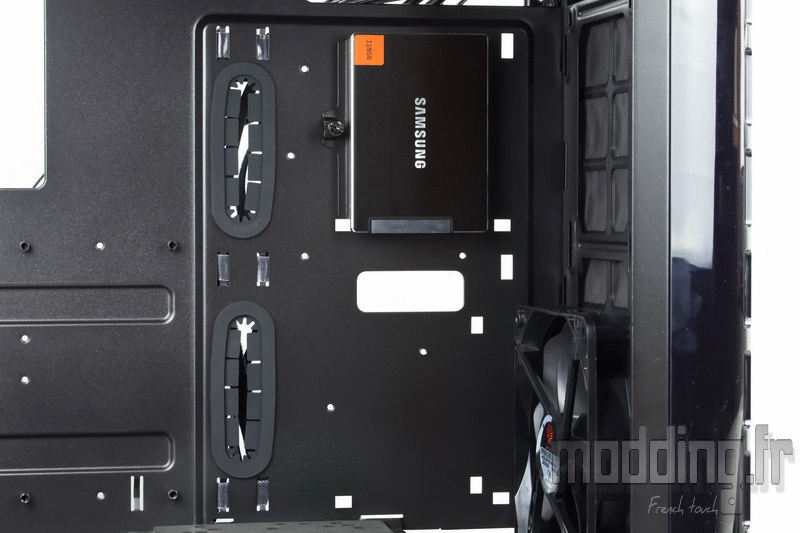

On les place ensuite en avant du plateau de la carte mère, coté compartiment principal…
… Ou coté coulisse.
Comme on peut le voir sur les animations, on peut positionner le support verticalement ou horizontalement.
L’une des positions ne peut se répéter sur l’autre face de la plaque de par l’occupation des trous dédiés.

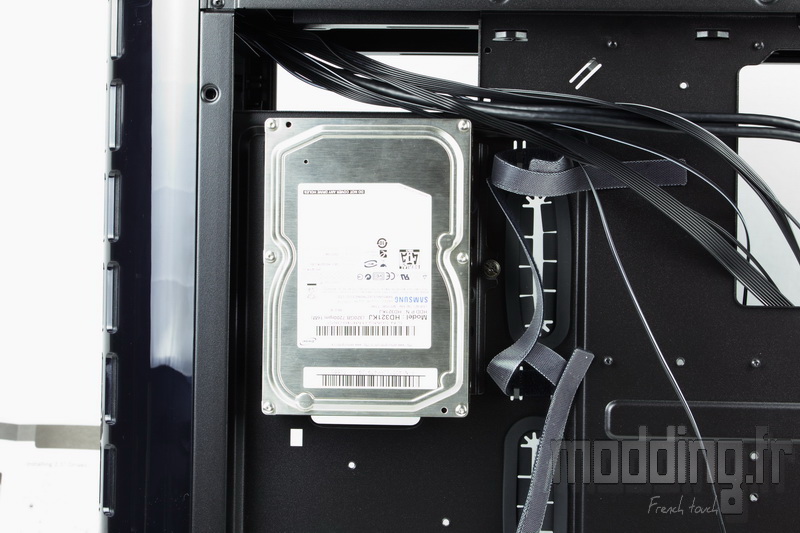

Comme on a placé le HDD dans le compartiment principale en avant de la carte mère, on pourrait aussi le placer coté coulisse…
Mais non! car il faut compter sur l’épaisseur de l’unité de stockage et un disque dur à ce niveau empêche la fermeture de la porte latérale.

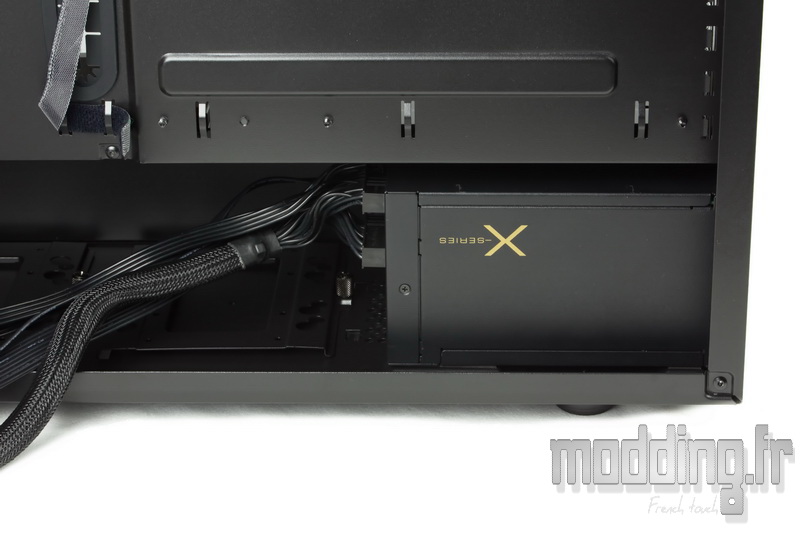

On met en place l’alimentation en l’insérant par les coulisses.
En fonction de la position du support HDD, le boitier peut accueillir des blocs jusqu’à 220 mm de profondeur.
Nous avons pas mal de place pour brancher facilement les câbles par la suite.
Les entretoises sont déjà en place sur le plateau, nous utilisons les vis 6.32 pour fixer notre carte mère.

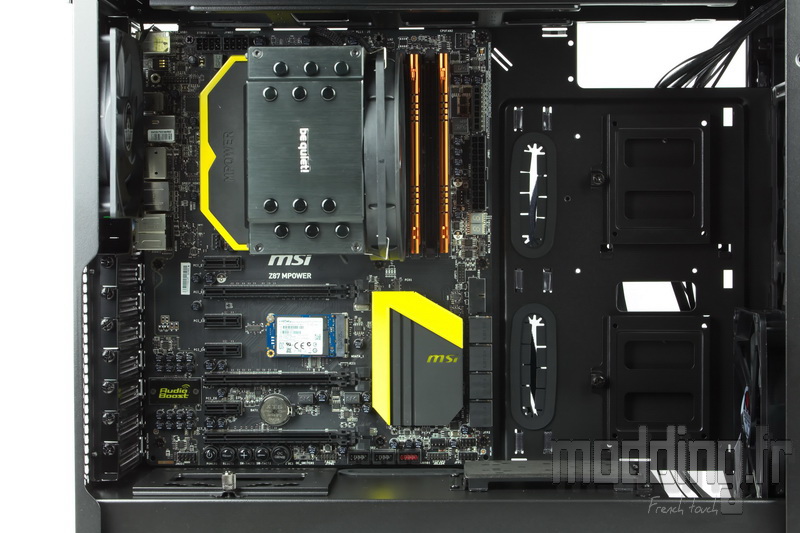

L’espace interne est vraiment optimisé pour le format ATX comme le prouve la proximité du carénage en bas et le support de ventilation en haut.
Qu’en est il de notre Dark Rock 3?
Ca passe juste mais ça passe! Les 160 mm de hauteur disponible sont validés.

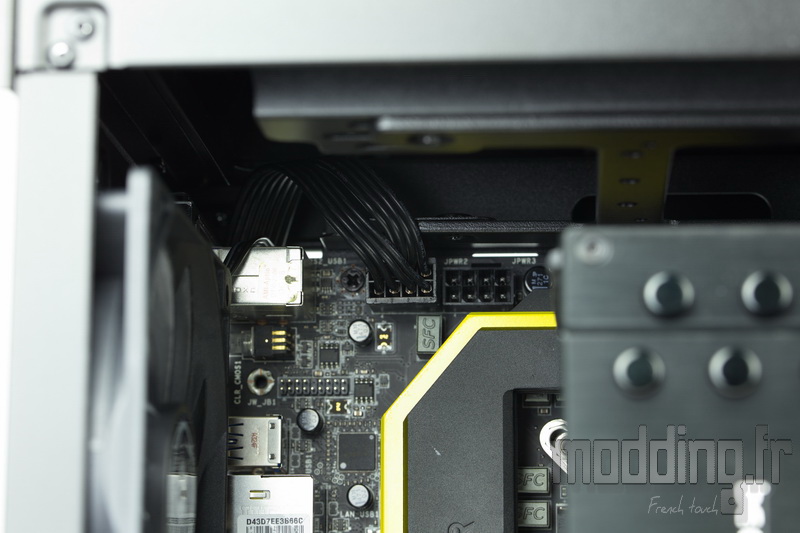

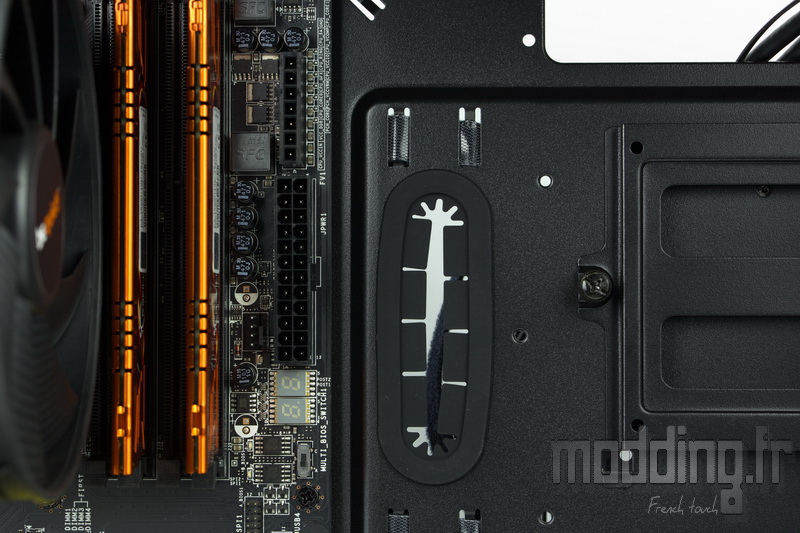

On aime quand l’un des passages de câbles tombe pile poil en face de la prise ATX 24 broches.
Le passage du câble CPU est idéalement placé dans le coin, le câble ne viendra pas gêner la ventilation supérieure.
Nous avons pu passer facilement le dernier une fois la carte mère en place.

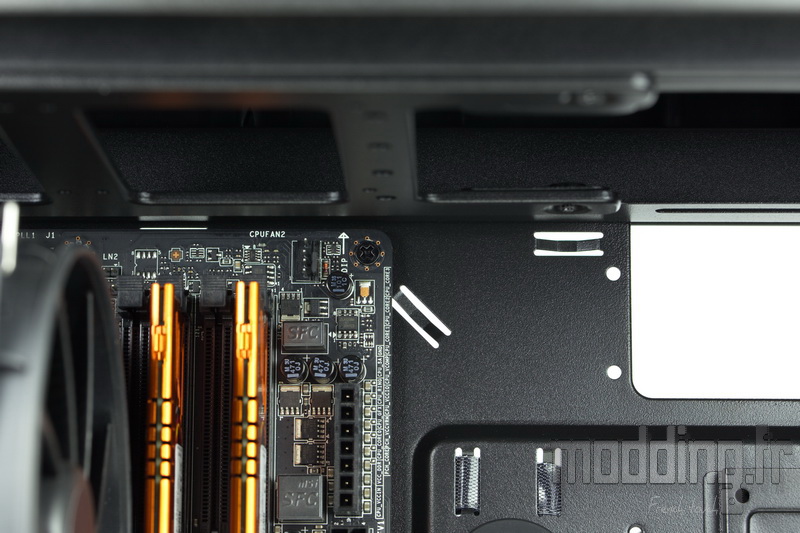

On ne peut que constater la proximité immédiate du support de ventilation supérieure par rapport à la carte mère …
Fort heureusement, la mis en place de cette ventilation se fait au dessus du châssis (tout comme pour le radiateur).

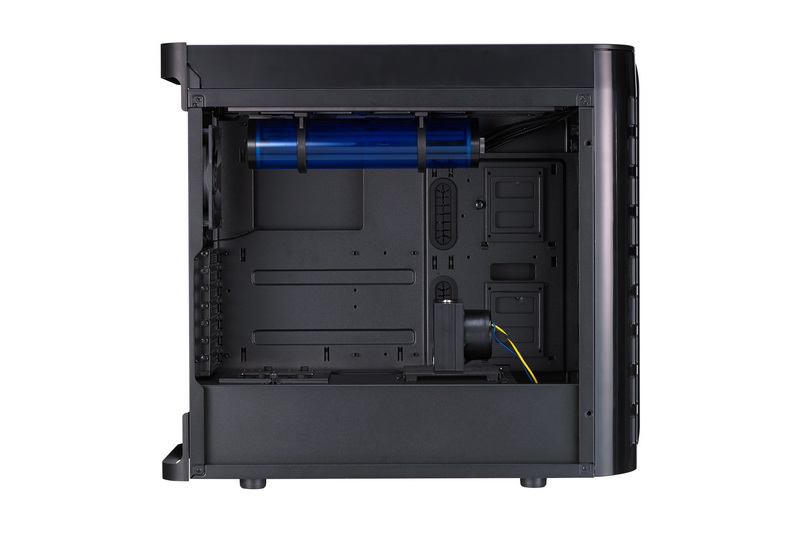

Au dessus le radiateur et au dessous le réservoir fixé sur son support, cool!
La place est bien optimisée et on peut utiliser un réservoir de grande taille de par la profondeur du boitier.
On branche les différents câbles issus du panneau avant.

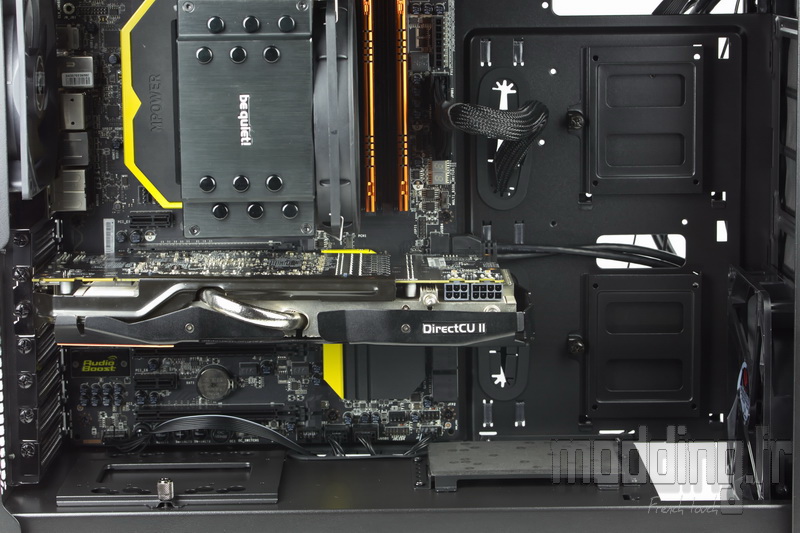

On monte la carte graphique.
On a jusqu’à 440 mm de disponible! après tout dépend de ce que l’on place à l’avant du châssis…
… Surtout si on monte un bon gros watercooling!

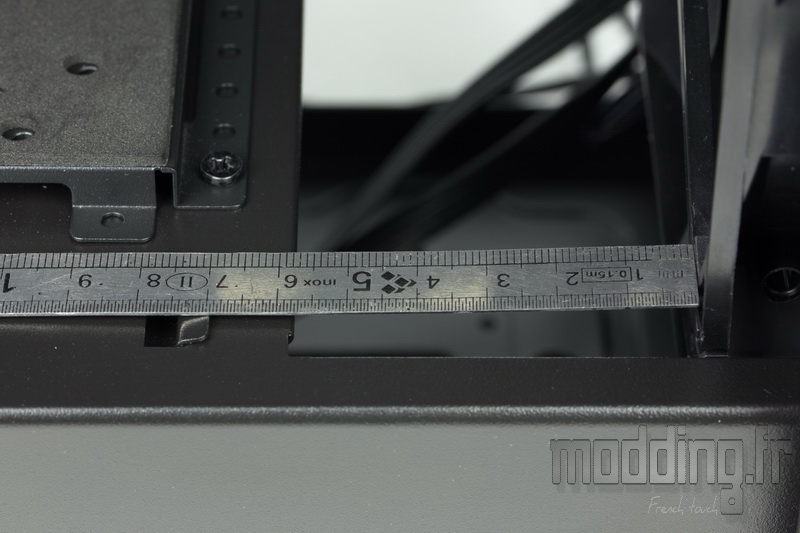

Enfin gros…. gros… c’est tout de même dommage de ne pas avoir approfondi cette ouverture pour permettre la mise en place d’un radiateur de 60 mm d’épaisseur!
Ca se joue à 2-3 mm!!!!
Soit on joue de le Dremel ou on place les ventilateurs en 120 mm devant le châssis. Il y a potentiellement de la place pour mais le flux d’air de par les entrées légèrement latérales de la façade sera moins optimal.
Pour la longueur de la carte graphique, dans le cadre d’un watercooling, il faut aussi compter avec la pompe.
Les différents câbles d’alimentation sont branchés.

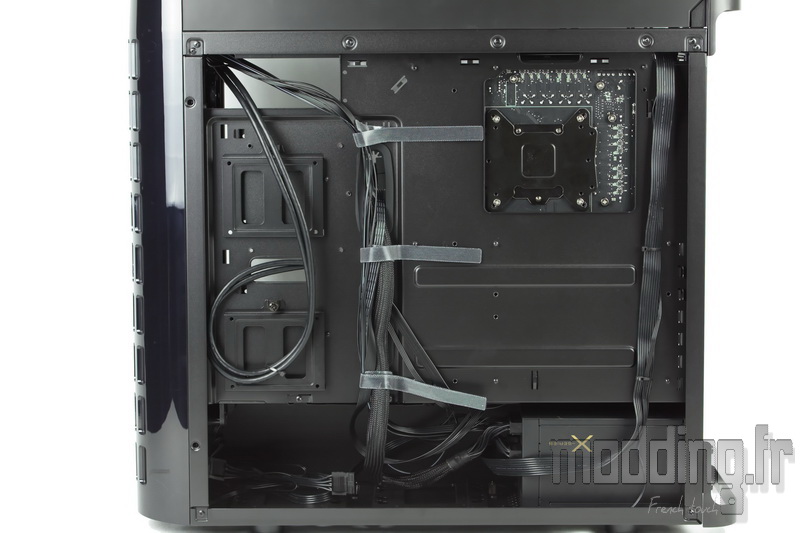

Coté coulisse, on ressert les liens par le biais des bandes velcro.
On apprécie la présence de point d’ancrage le long du parcours du câble CPU, chose encore assez rare de nos jours.
L’ouverture à l’arrière du Socket est un peu juste dans notre cas…
Le bloc d’alimentation étant en place, on peut monter le carénage arrière qui nous gênait pour fixer le bloc dans sa partie basse, d’où sa présence dans la petite boite du bundle.
On referme les portes latérales.
Le jour que l’on aperçoit à l’avant du boitier entre les portes et la façade est présent pour ne pas obturer les entrées d’air à ce niveau.

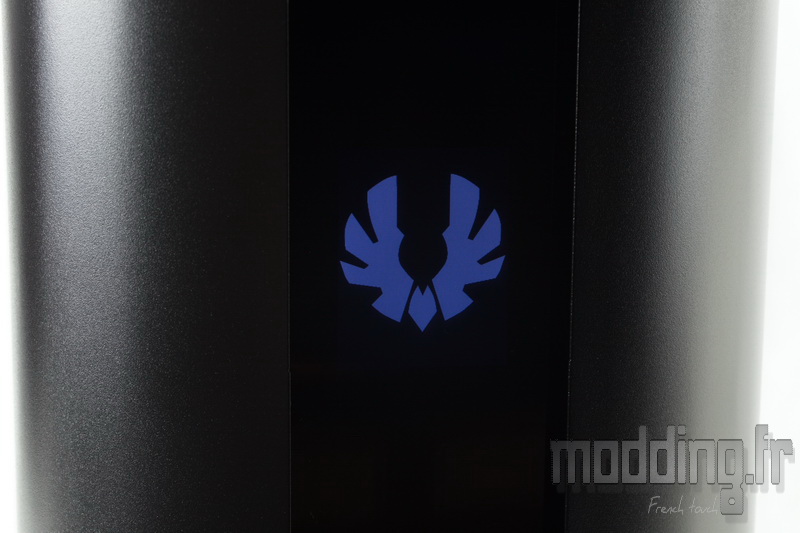

Dès qu’on branche le cordon secteur avec l’alimentation en position “On”, le logo Bitfenix apparaît sur l’écran LCD de la façade.
Logo que l’on peut modifier à notre guise comme on le voit sur la page suivante…
