[TEST] Pandora ATX de Bitfenix

Démontage :

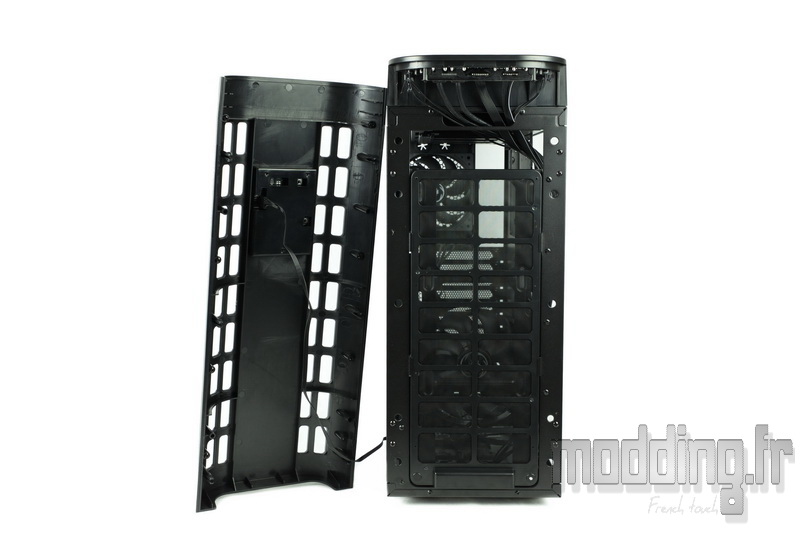

On commence par la façade qui se démonte facilement en glissant la main par en dessous et en tirant vers soi.

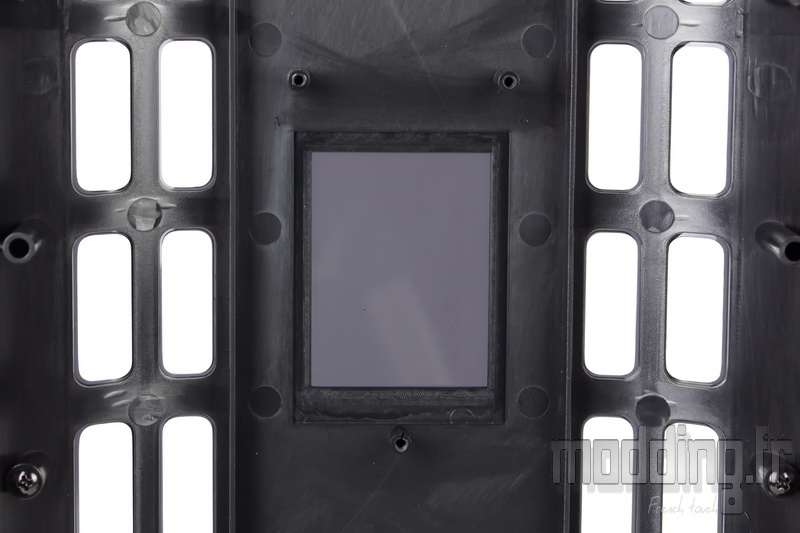

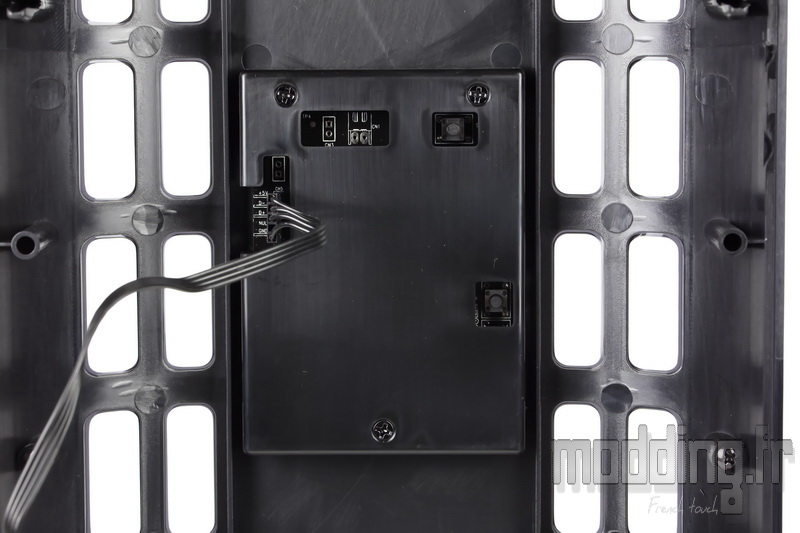

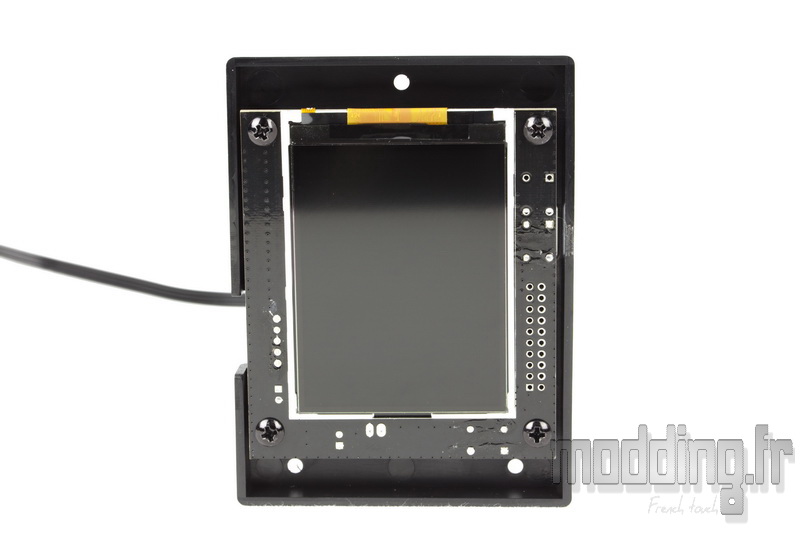

Il faut juste prêter attention au câble d’alimentation de l’écran LCD.

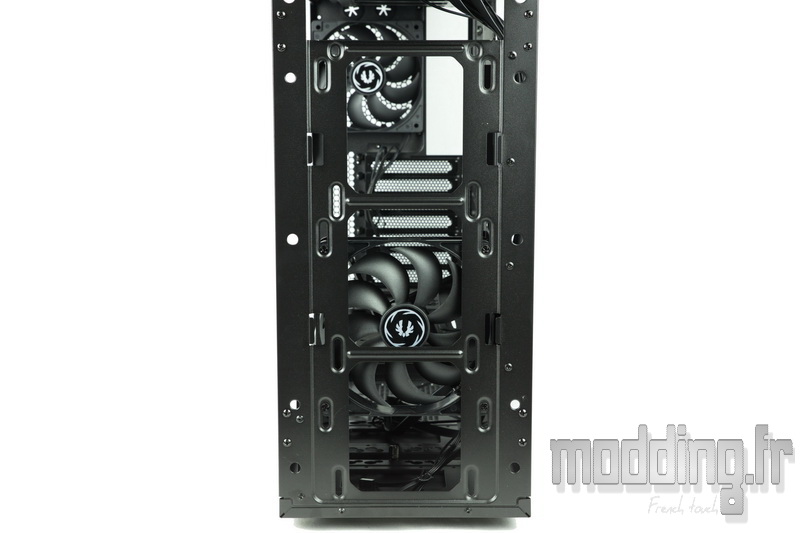

Le filtre enlevé, on tombe sur l’emplacement de ventilation frontale du Pandora.
Il peut accueillir jusqu’à 3 ventilateurs en 120 mm ou deux ventilateurs en 140 mm.
Les trous de fixation de forme oblongue permettent un ajustement en hauteur.

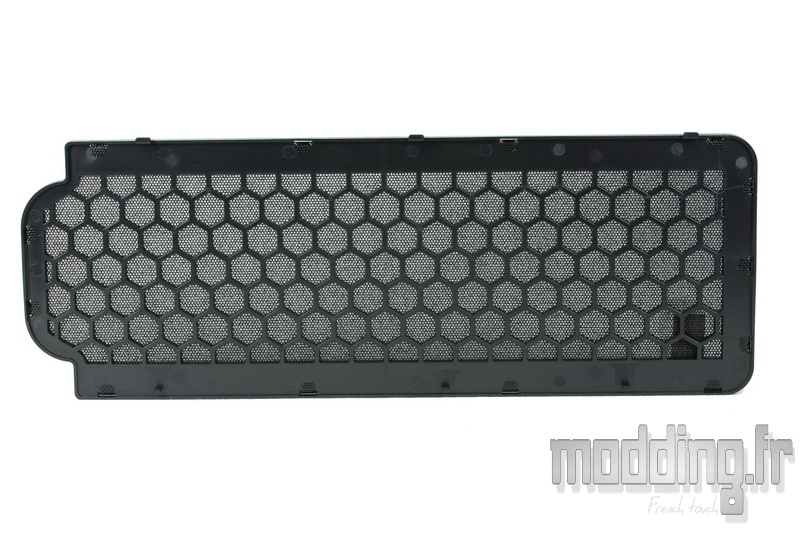

On retire le filtre du Top.
Sa structure interne en forme de nid d’abeille maintient le filtre derrière la grille Mesh.

L’emplacement de la ventilation supérieure descend jusqu’au plateau de la carte mère.
Les ventilateurs prennent alors place au dessus du châssis tout comme l’éventuel radiateur pour watercooling.

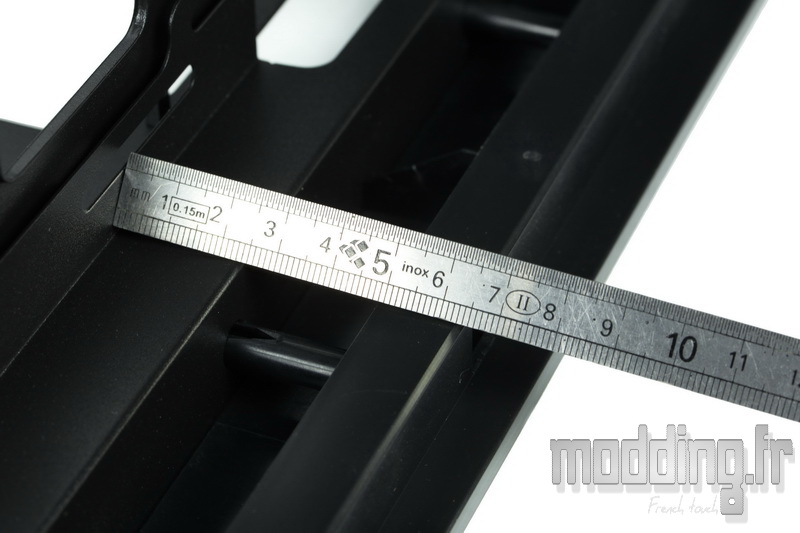

On dispose d’un peu plus de 60 mm pour caser ce petit monde avant d’atteindre la grille.

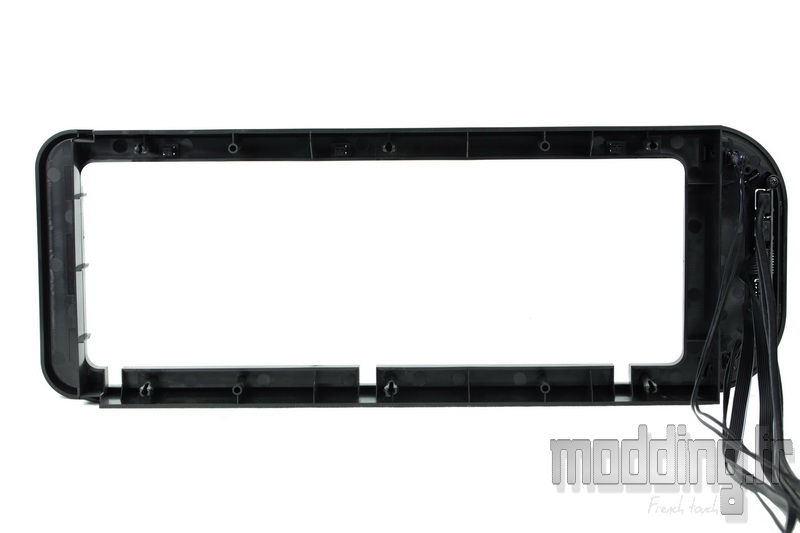

Le Top du boitier est entièrement en plastique.
Il se démonte aussi facilement que la façade en glissant la main par l’arrière et en tirant vers le haut.

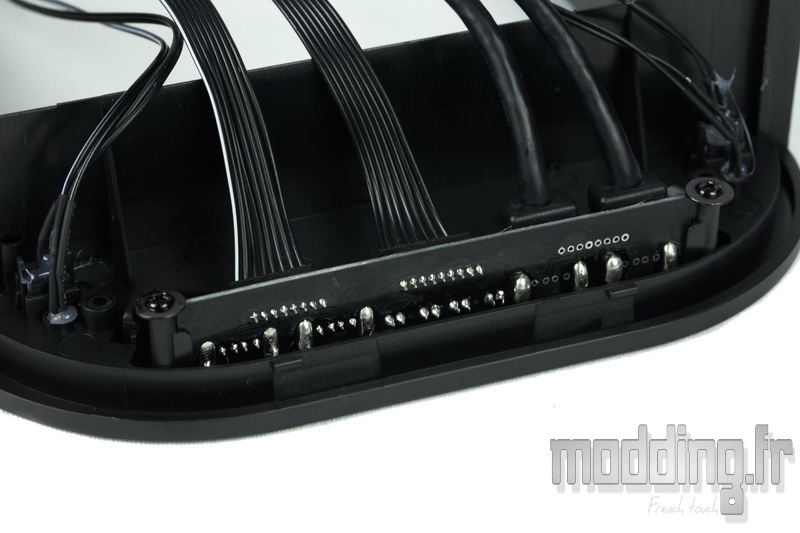

Il intègre le panneau avant avec ses câbles noirs.
Celui-ci peut se démonter en retirant les deux vis.

Le support réservoir.

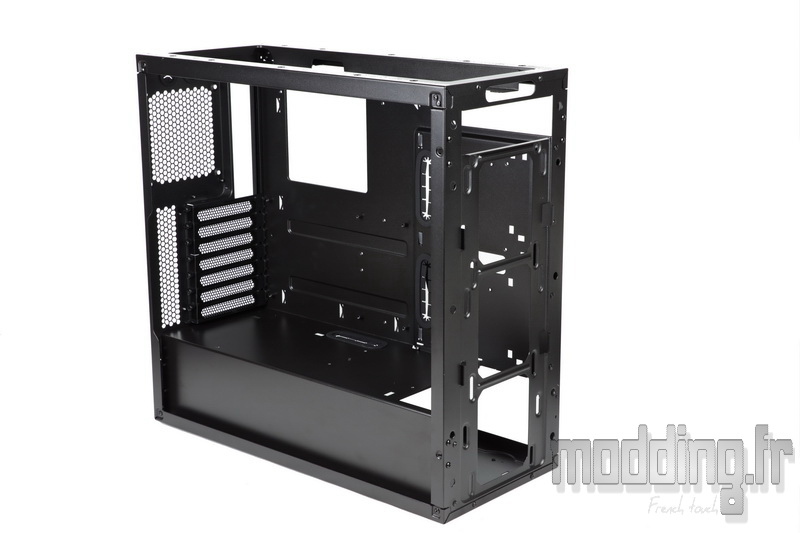

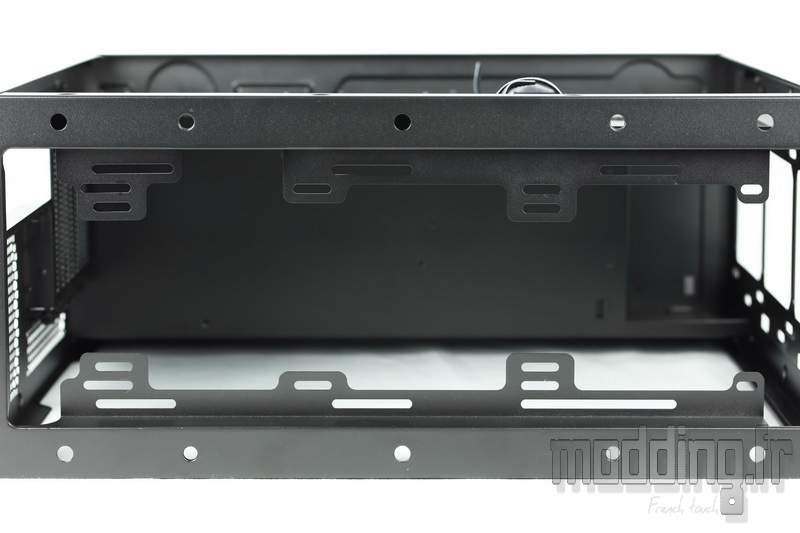

Le dessus du châssis présente plusieurs emplacements pour ventilateurs.
A l’instar de la façade, les trous sont oblongues pour ajuster leur position tout comme celle du support réservoir.
Nous pouvons mettre en place jusqu’à 3 ventilateurs en 120 mm ou 2 ventilateurs en 140 mm +/- couplés à un radiateur de watercooling.

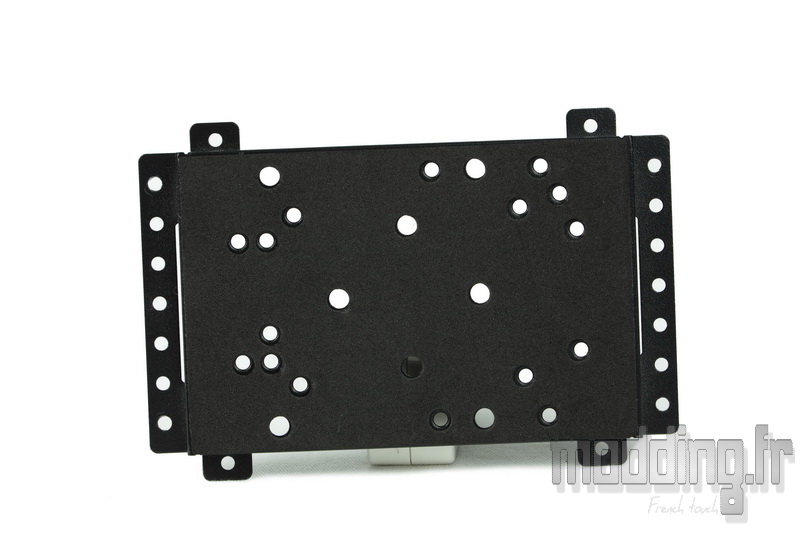

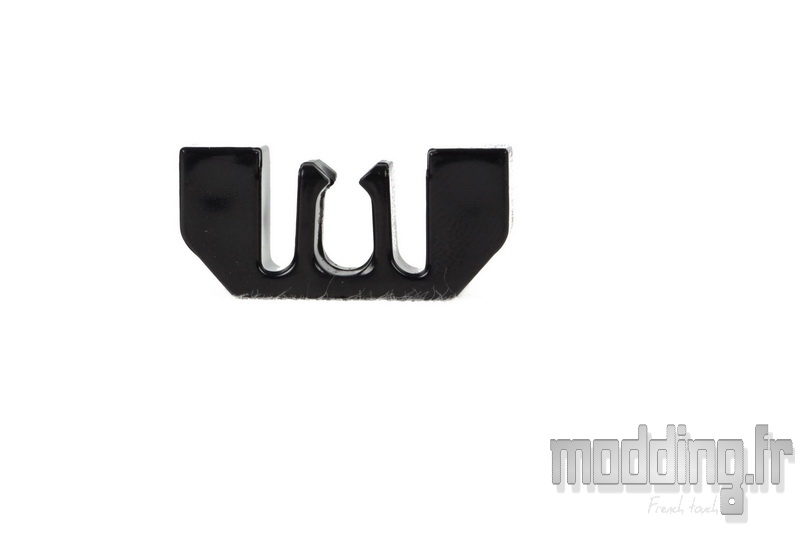

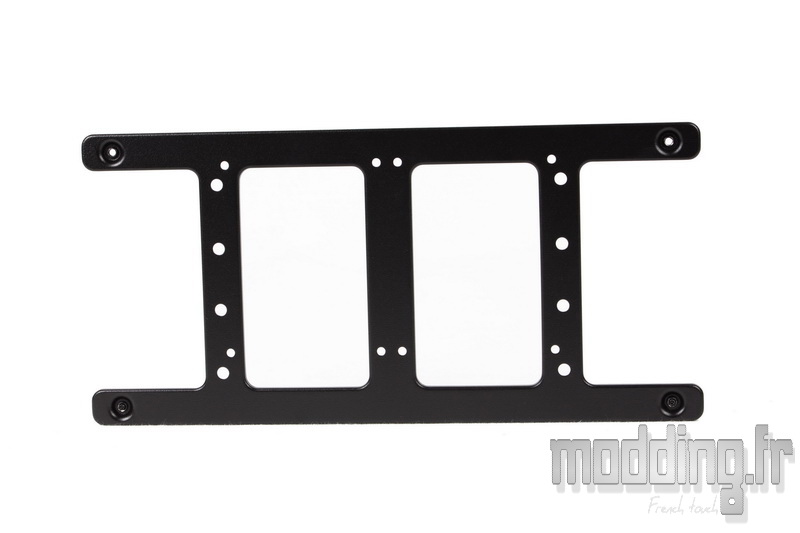

Le support de pompe pour système de refroidissement liquide (traduction française…).

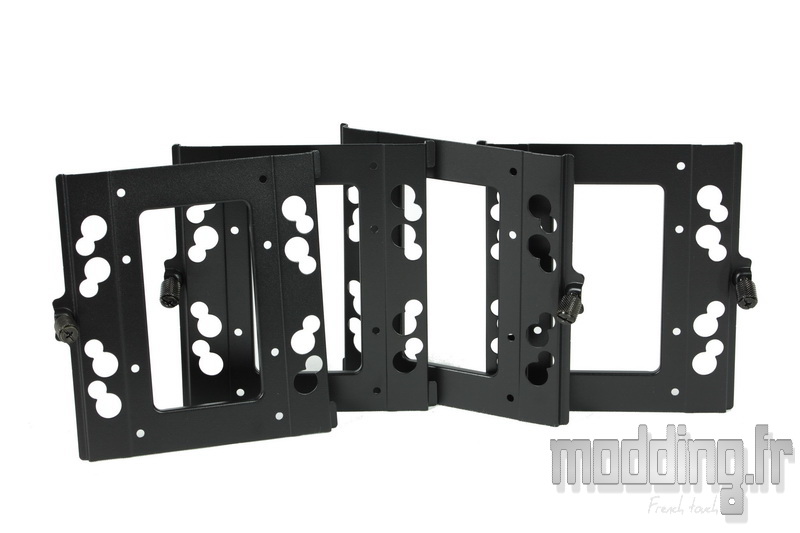

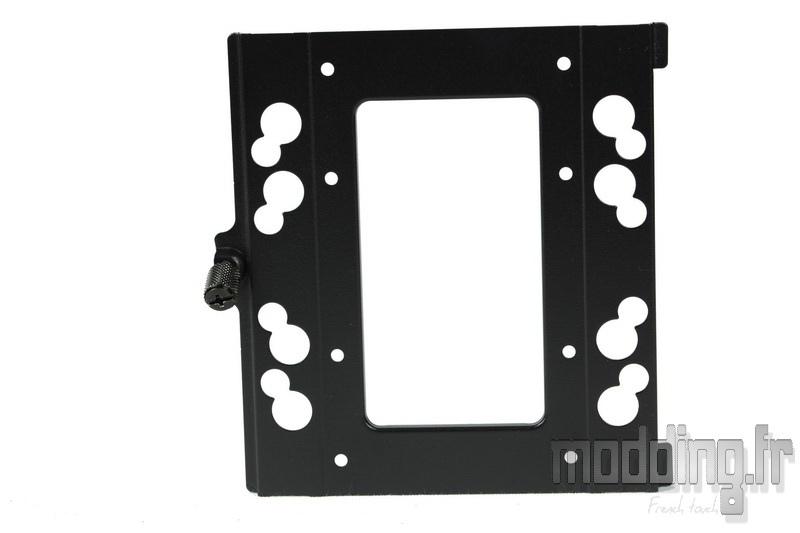

Le support pour unités de stockage 3.5″-2.5″.

On en dénombre 4 au total (3 pour le Pandora Core).

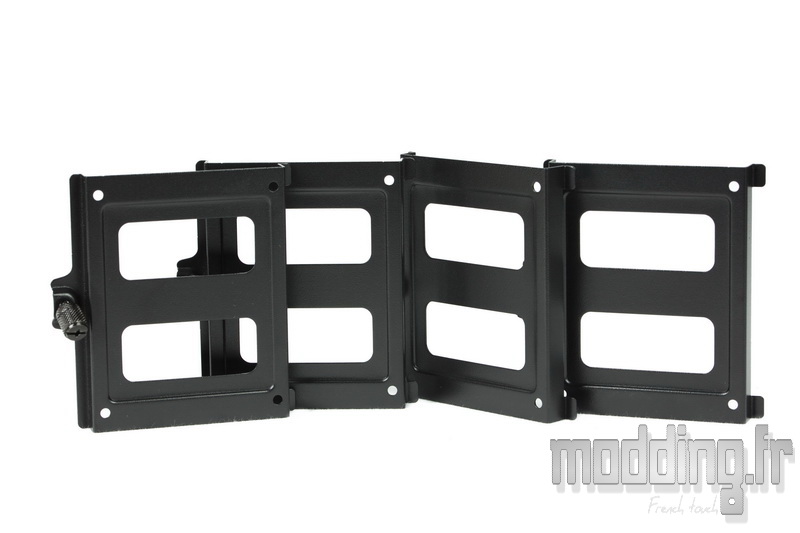

Le support pour unité 2.5″ exclusivement.

On en trouve aussi 4 dans le Pandora ATX (2 pour le Pandora Core)
Ce qui porte la capacité totale de stockage à 4 HDD 3.5″ + 4 unités 2.5″ ou 8 unités 2.5″.
De quoi se passer de baie et optimiser l’espace pour tout autre chose.

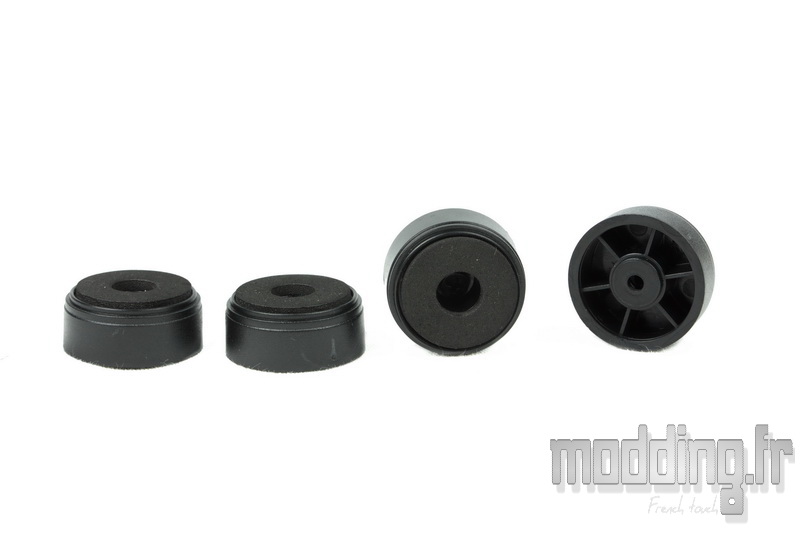

Les pieds cylindriques.

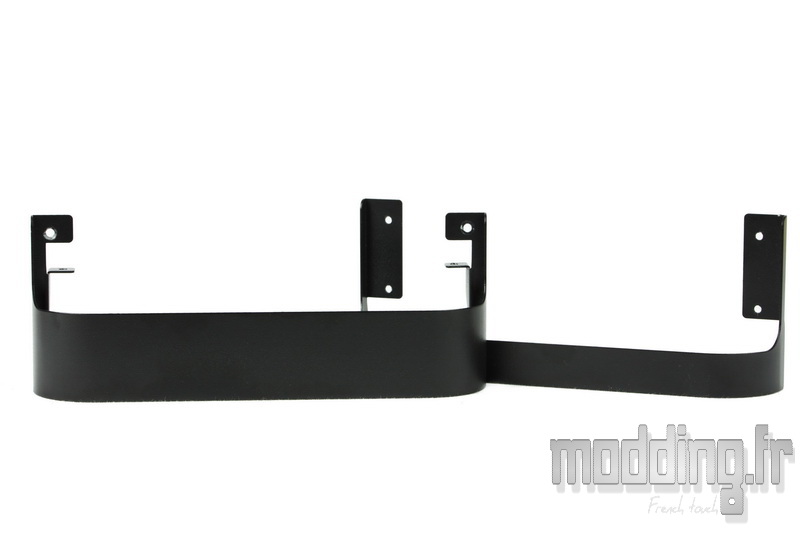

Le carénage arrière du Pandora ATX avec à gauche la partie haute et à droite la partie basse.

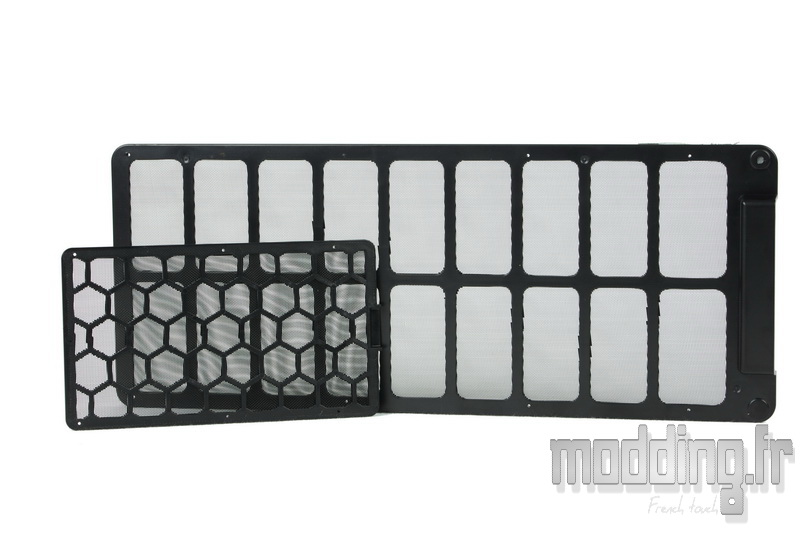

Les deux filtres amovibles.
Le petit est celui de l’alimentation, le grand celui de la façade.

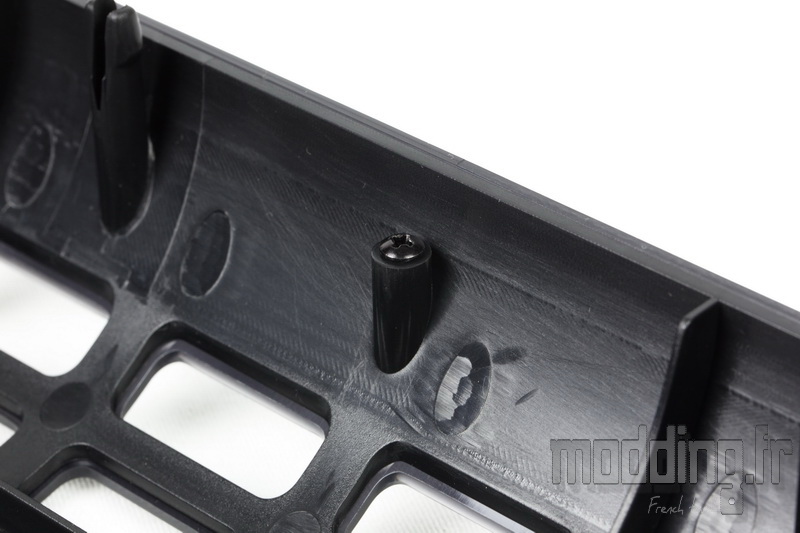

Le système de fixation des portes latérales dans lequel vient se clipser l’ergot.

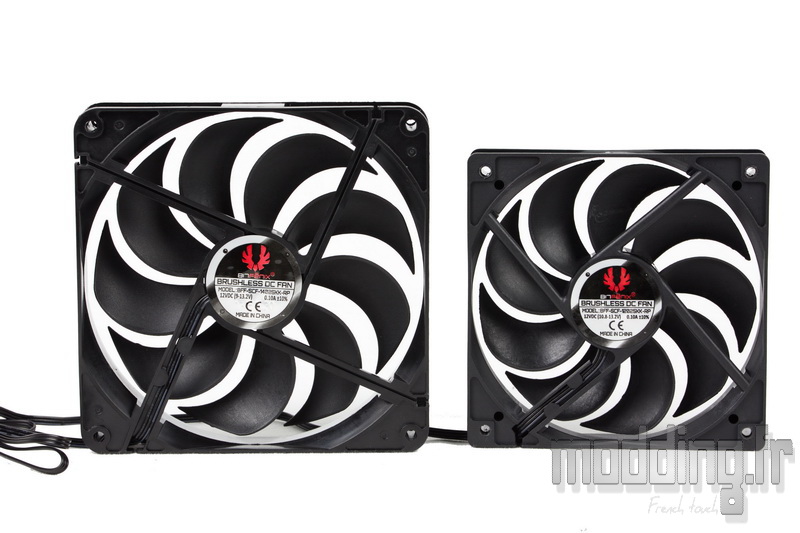

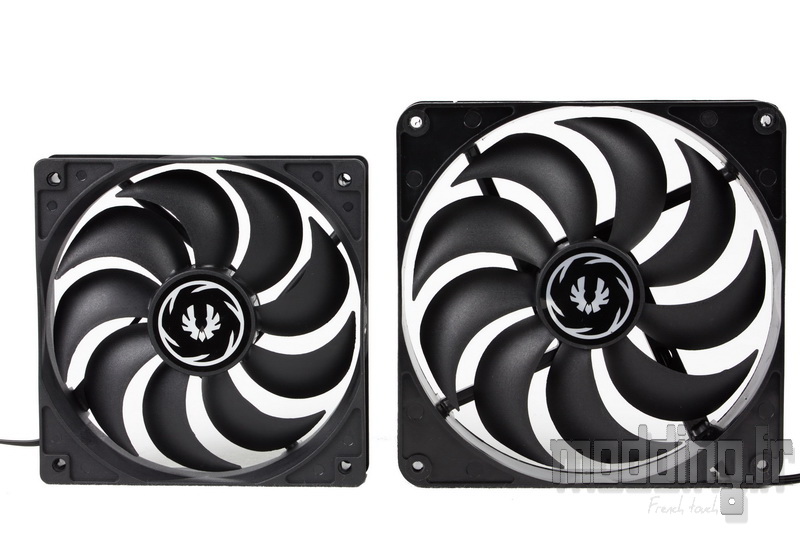

Le boitier embarque deux ventilateur de la gamme Spectre.
Nous avons un 140 mm à l’avant et un 120 mm à l’arrière.
Couleur noire, fils noirs et prise 3-pins.

Leur vitesse de rotation est de 1000 tr/min +/- 10%.
Cela engendre pour le 140 mm un débit d’air de 47.7 CFM (soit 81 m3/h) et une pression statique de 0.60 mmH2O.
Pour le 120 mm, le débit d’air est de 43.5CFM (soit 73.9 m3/h) et la pression statique de 0.62 mmH2O.
