Modularité :
La platine de support SSD peut être retirée facilement.
Pour ce faire, il suffit de commencer par désengager son axe supérieur en tirant simplement vers soi.
Ce mouvement libère l’axe de la pince en plastique intégrée au châssis.
Cela permet ensuite de soulever la platine, facilitant le retrait de l’axe inférieur de son logement situé sur le bord inférieur du châssis.
Une manipulation simple et rapide.
Ce support peut ainsi accueillir jusqu’à quatre SSD, offrant une solution de stockage généreuse et bien intégrée au sein de la seconde chambre du boîtier.

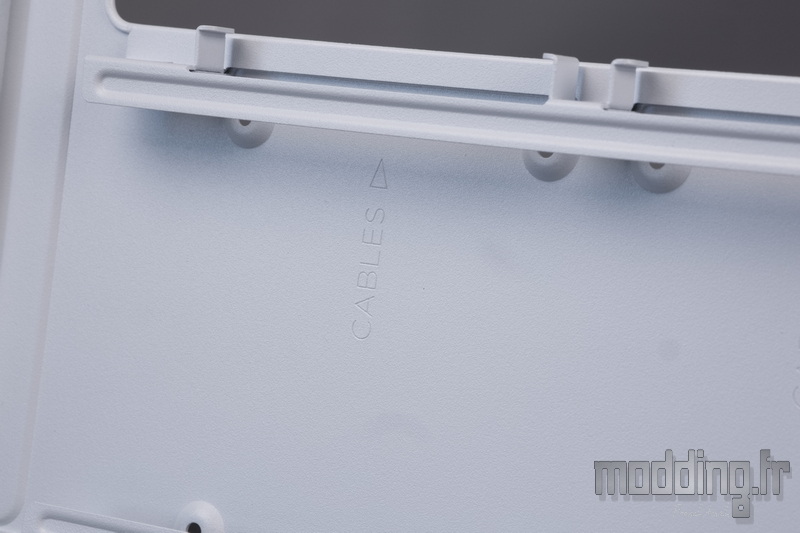

Fidèle à son habitude, NZXT parsème son boîtier de petites indications utiles. Outre les étiquettes informatives, on retrouve également des marquages en emboutissage, comme ici avec l’inscription « Cables » qui indique clairement le sens d’installation du SSD. Un souci du détail toujours appréciable, surtout pour garantir un montage propre et intuitif.

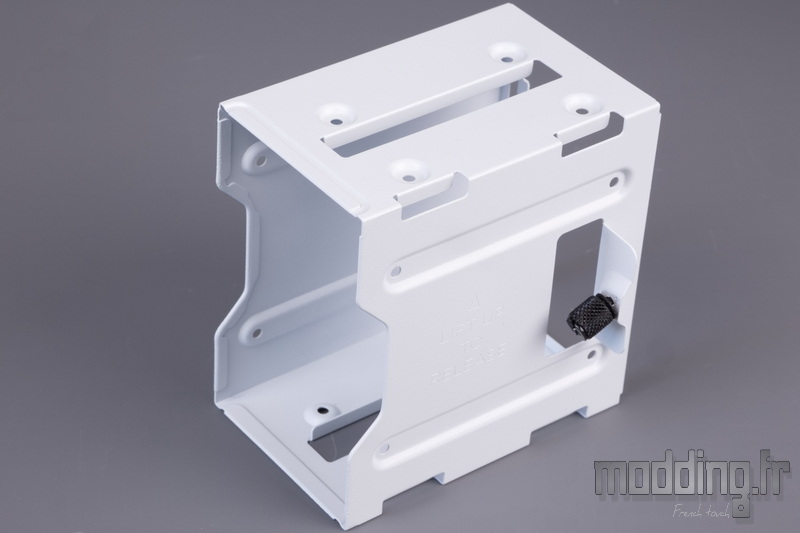

La cage HDD est entièrement amovible. Il suffit de desserrer la vis à main — qui reste solidaire de la structure en acier de la cage — puis de soulever légèrement l’ensemble pour la libérer de son emboîtement sur la paroi arrière du châssis. Une manipulation simple qui facilite l’adaptation de l’espace intérieur selon les besoins de stockage.
Cette cage peut accueillir jusqu’à deux disques durs au format 3.5″.
Si les emplacements dédiés aux SSD sur la platine principale ne suffisent pas, il est également possible d’installer jusqu’à deux SSD supplémentaires dans cette cage, en remplacement des disques durs.
Pour cela, NZXT a prévu des points de fixation spécifiques sur les parois de la cage, parfaitement adaptés à l’entraxe des SSD 2.5″.

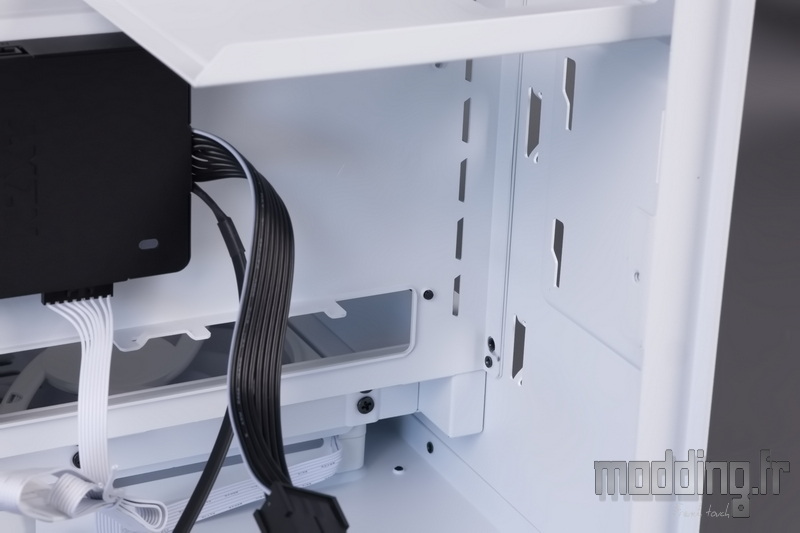

Le contrôleur est fixé directement sur le plateau de la carte mère, juste en dessous de la baie d’accès à l’arrière du socket.

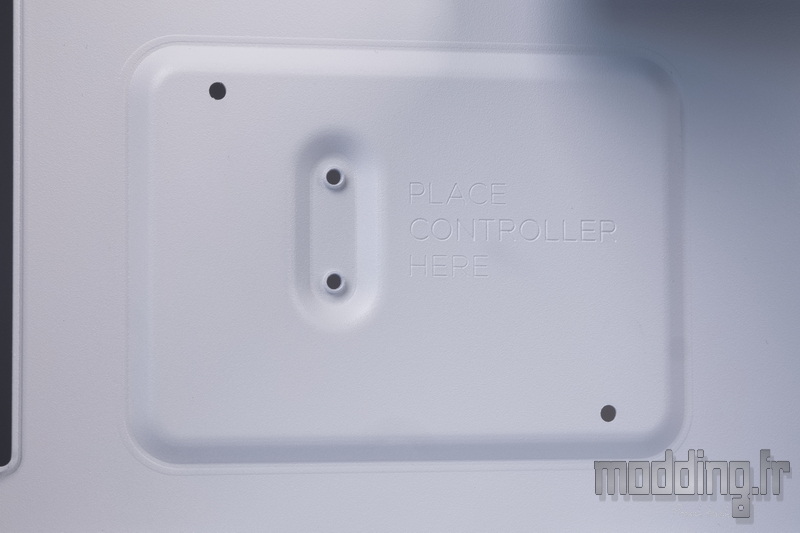

Comme pour d’autres éléments du boîtier, NZXT soigne les détails avec un marquage par emboutissage indiquant clairement que cet emplacement est dédié au contrôleur.

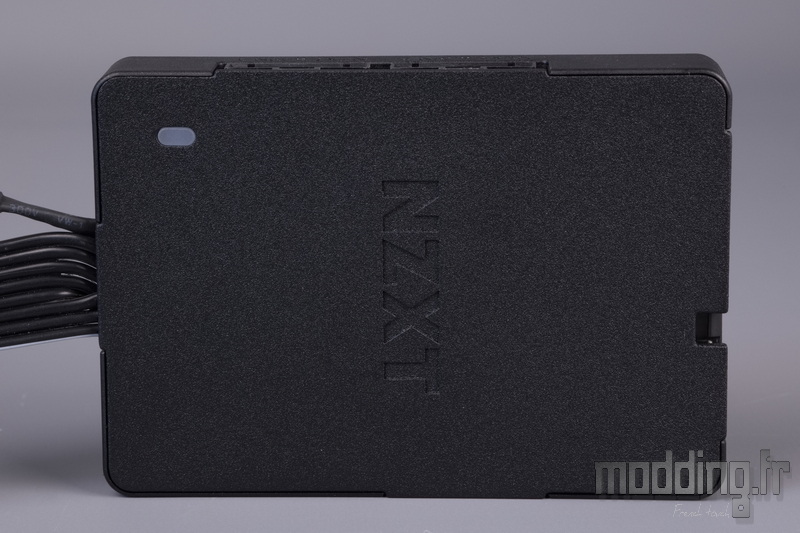

Le contrôleur se présente sous la forme d’un module métallique de 100 mm de long sur 70 mm de large, pour une épaisseur de 15 mm.
En plus de ses points de fixation classiques, il bénéficie également d’un système de maintien magnétique reposant sur quatre plots aimantés.
Deux câbles sortent d’une des extrémités du module.
Le premier, gainé de noir, mesure 600 mm et se termine par une prise USB 2.0, à brancher sur le connecteur USB 2.0 interne de la carte mère afin d’assurer la communication entre le contrôleur et le logiciel NZXT CAM.

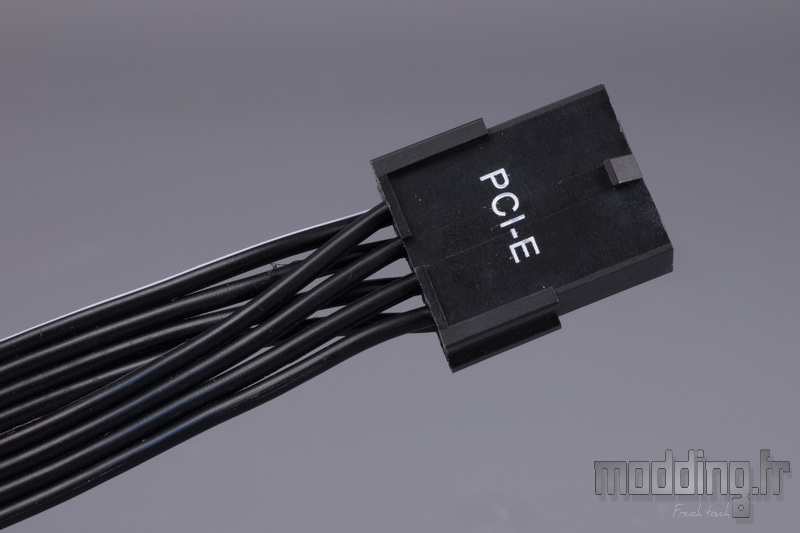

Le second câble, plus court (120 mm), est le câble d’alimentation, doté d’une prise 8 broches à connecter à l’un des câbles PCIe de l’alimentation.
Le contrôleur est équipé de quatre ports 8-pins, dédiés à la connexion des câbles propriétaires des modules de ventilation du H9 Flow RGB+, notamment les deux modules F420 RGB Core.
Cela permet de connecter jusqu’à deux modules supplémentaires de ce type.
Quant au ventilateur F120 RGB Core, il dispose de connecteurs séparés pour l’alimentation FAN et pour l’éclairage ARGB, qui se branchent respectivement sur les ports FAN et RGB du contrôleur.
Juste après le plateau de la carte mère, le passage principal des câbles est fermé par un cache en plastique.

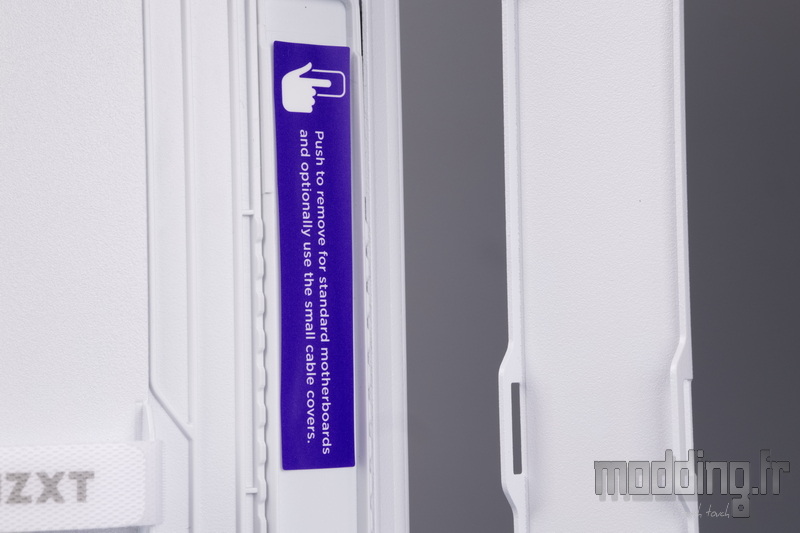

Une étiquette mauve indique clairement la procédure à suivre pour retirer ce cache.
On peut simplement appuyer sur le cache du côté des coulisses pour le libérer.
Cela dégage ainsi l’ouverture qui facilite le passage des câbles vers une carte mère classique installée dans le compartiment principal.

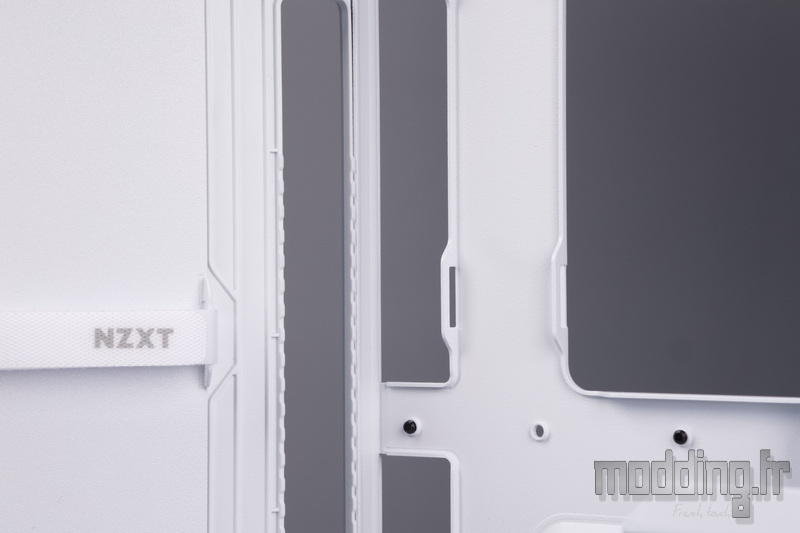

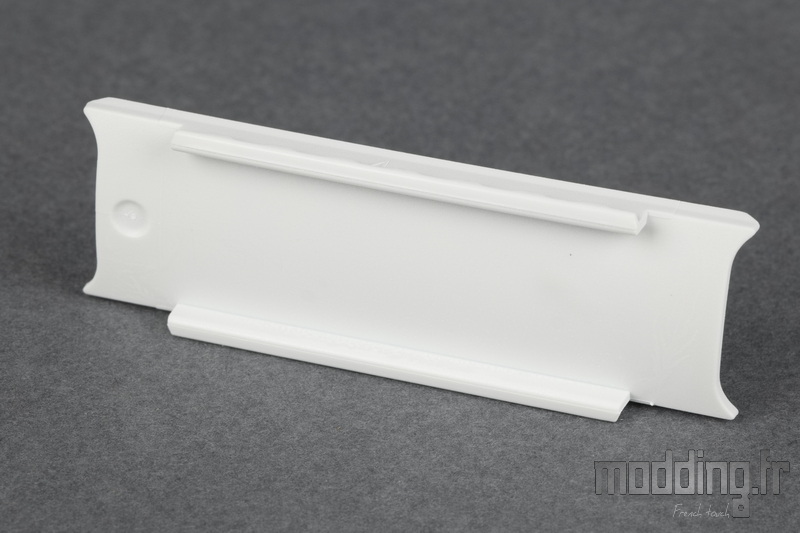

L’ouverture s’étend sur presque toute la hauteur du plateau. NZXT propose dans le bundle un séparateur permettant de la diviser en deux passages distincts.

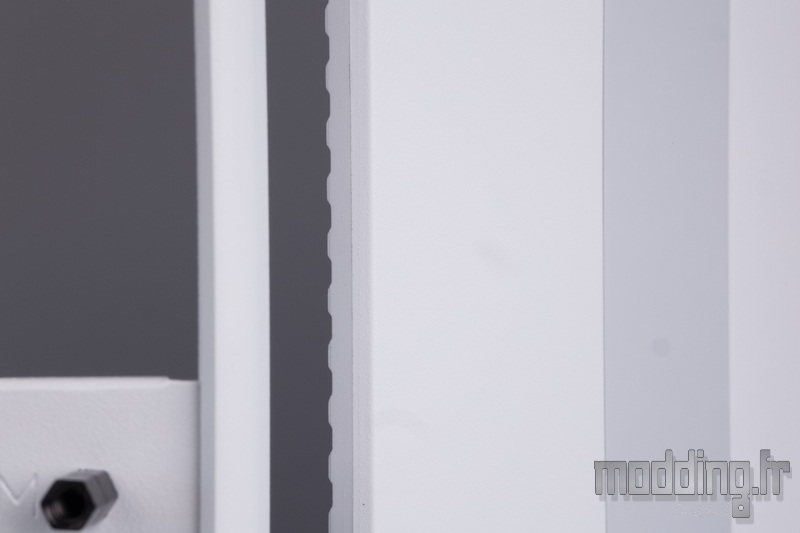

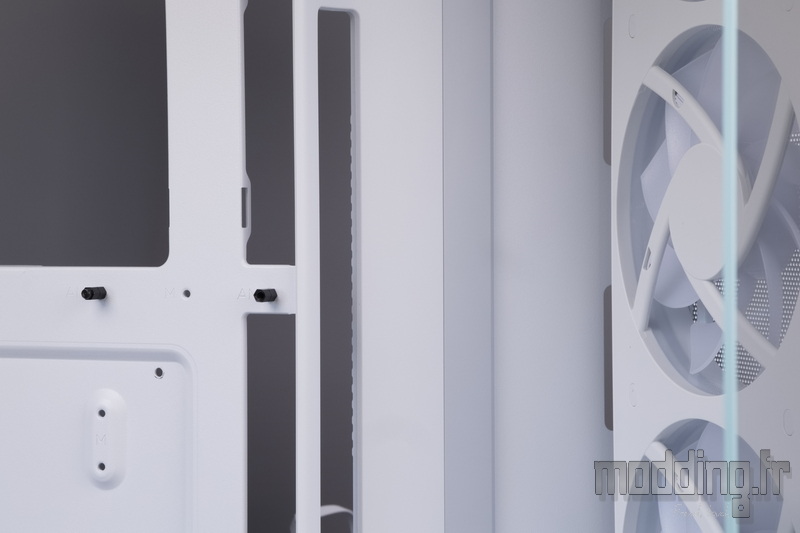

Le système de fixation comporte plusieurs crans, tout comme le séparateur, ce qui permet d’ajuster précisément la position de ce dernier.

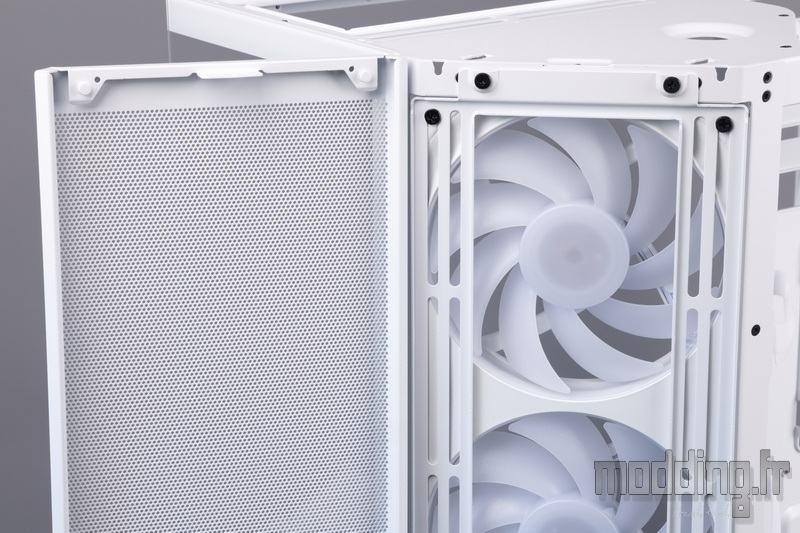

La grille de la ventilation latérale est bien sûr amovible.
Pour la retirer, il suffit d’abord de dévisser la vis située en haut du châssis qui securise la fixation,
puis de faire glisser la grille vers le haut pour la libérer.

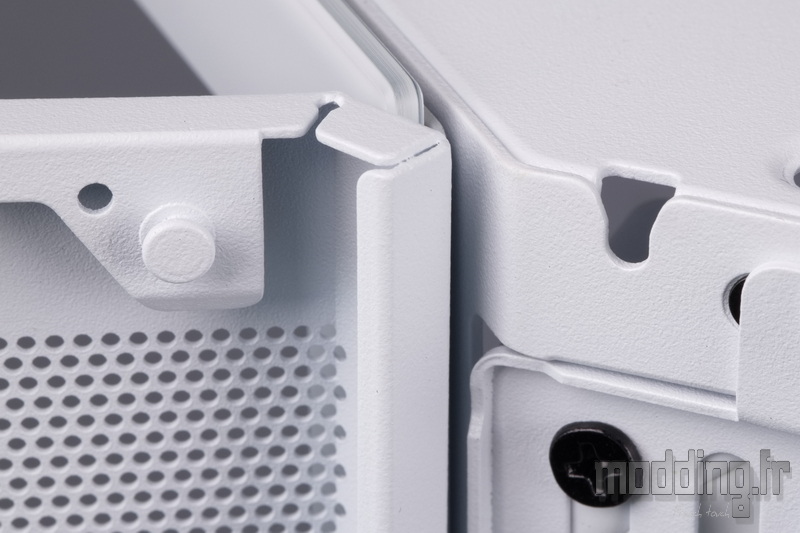

Tout comme pour le panneau supérieur, le système de fixation de cette grille repose sur quatre plots cylindriques munis d’une gorge, qui s’insèrent parfaitement dans les encoches pratiquées sur les bords du châssis.
NZXT ne prévoit pas de filtre, considérant que le maillage mesh assure déjà une protection efficace tout en favorisant une bonne circulation de l’air. Ce n’est d’ailleurs pas comparable à la base du boîtier, qui, en étant en contact direct avec une surface horizontale comme le bureau, agit davantage comme un véritable aspirateur.

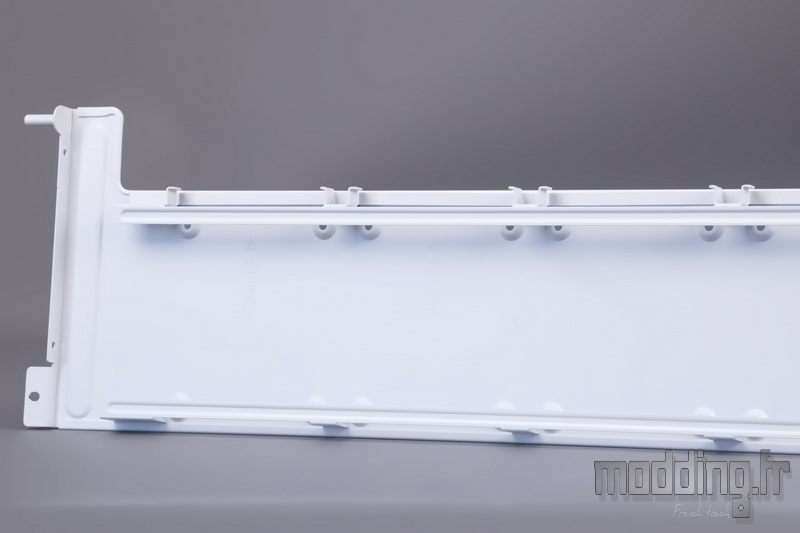

Derrière cette grille se trouve le support de ventilation latérale, doté de fixations oblongues capables d’accueillir jusqu’à trois ventilateurs, qu’ils soient de 120 mm ou 140 mm de diamètre.

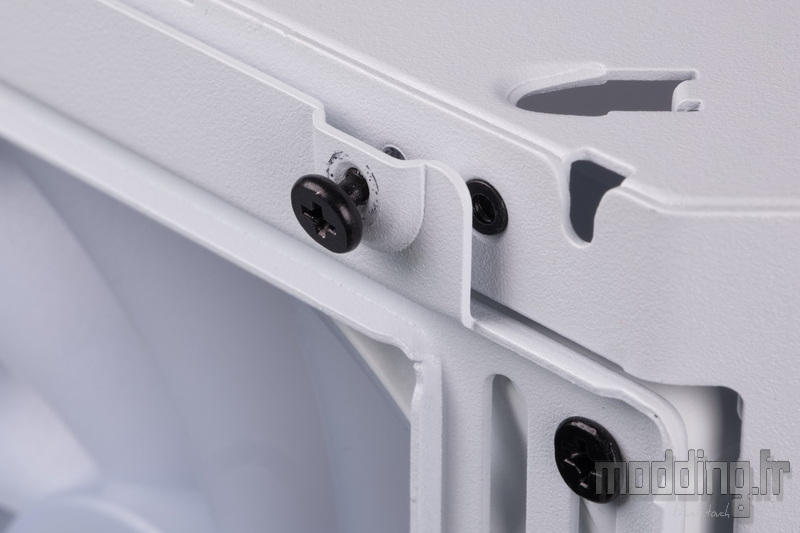

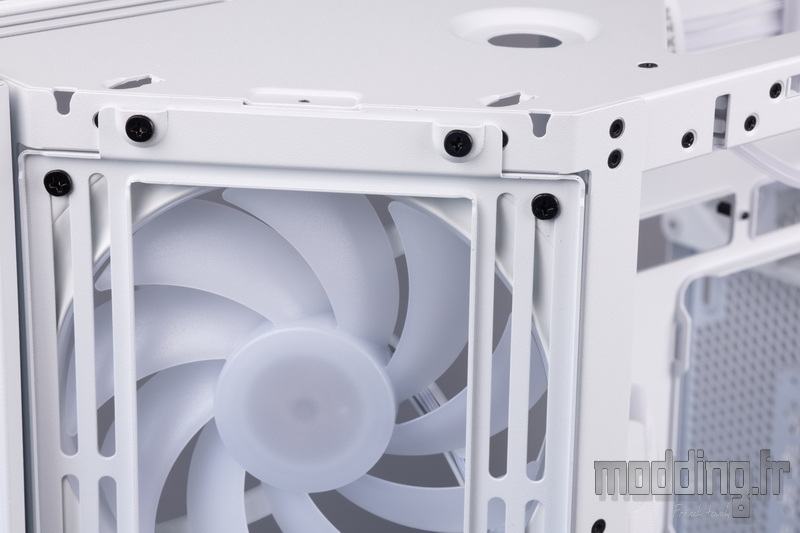

Le support est amovible. Deux vis situées sur l’extrémité supérieure, solidaires à la structure en acier, assurent sa fixation.
Une fois ces vis dévissées, il suffit de soulever le support pour le dégager de ses points d’ancrage inférieurs.
Nous verrons que cette opération est nécessaire pour pouvoir déposer la façade en verre trempé.

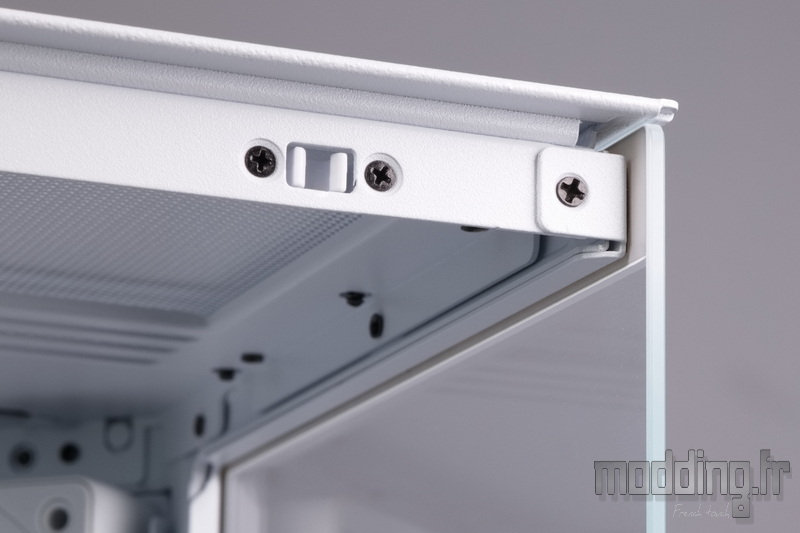

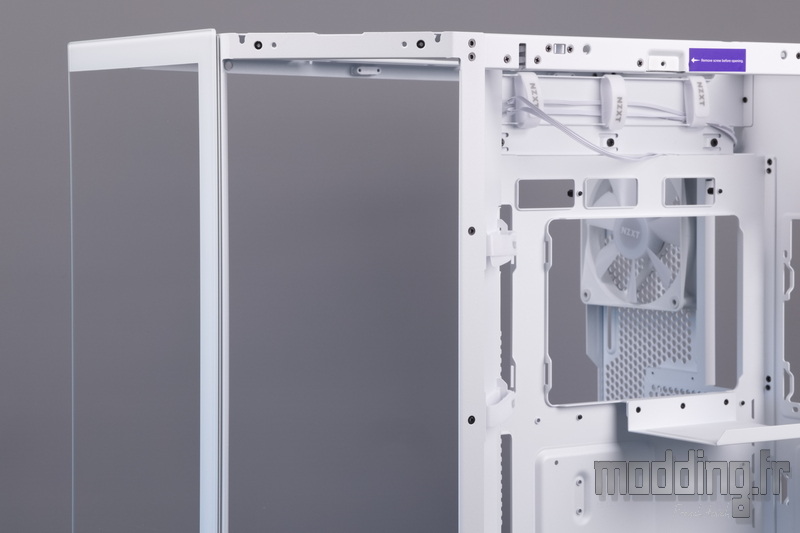

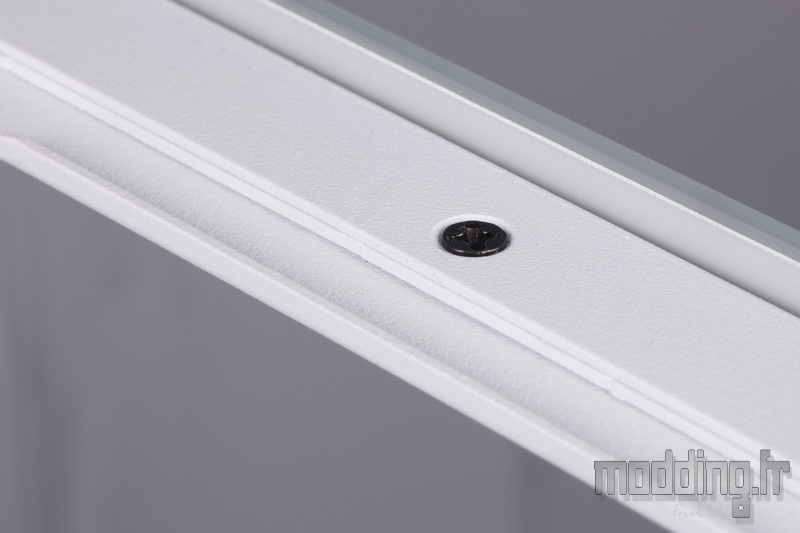

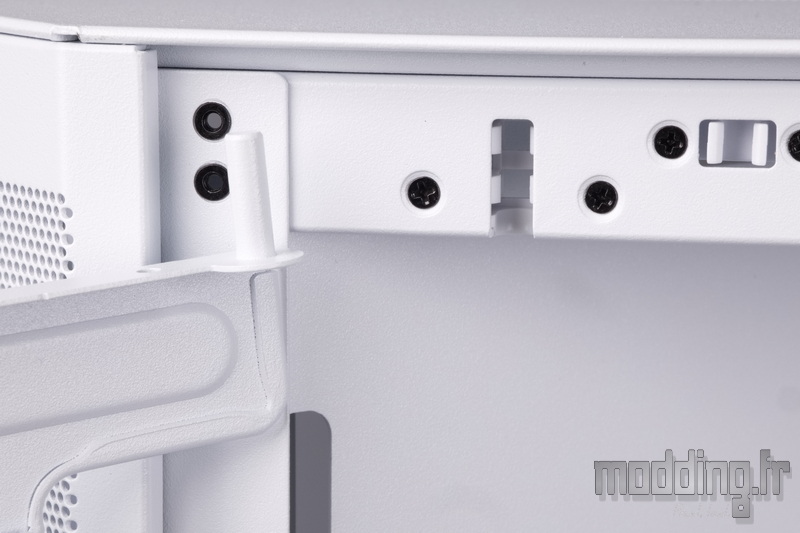

Quatre vis maintiennent l’armature supérieure de cette façade vitrée.
L’une d’elles devient accessible dès que l’on retire la porte latérale.
Il faut retirer le panneau supérieur pour accéder aux trois autres vis.
Le bord inférieur du panneau en verre trempé s’insère dans une rainure, à l’instar de la porte latérale, ce qui pourrait laisser penser que la fixation ne repose que sur ces quatre vis.

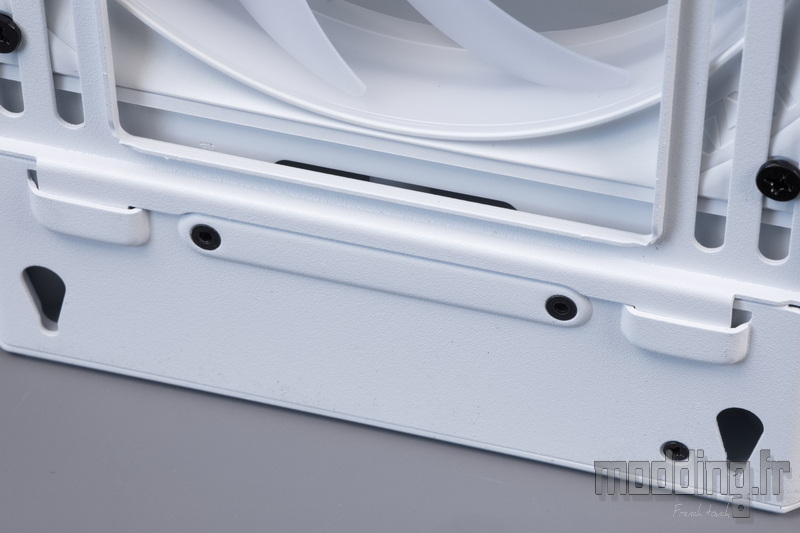

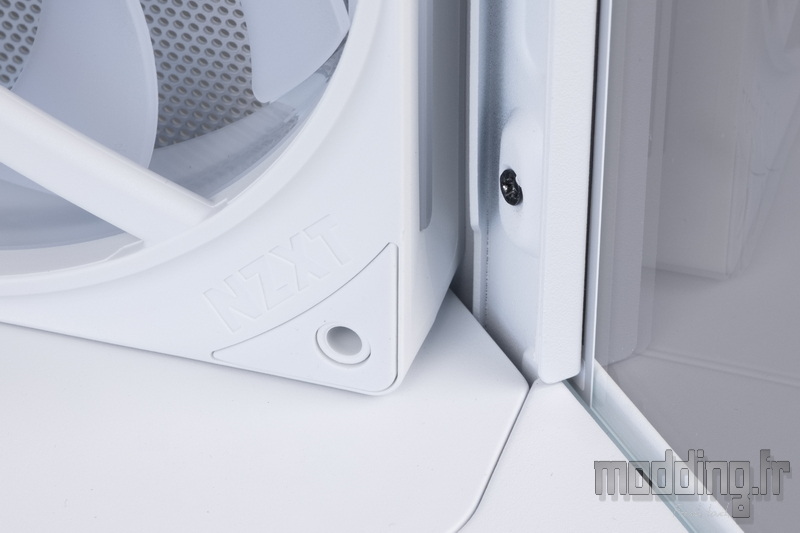

Cependant, NZXT a préféré renforcer la fixation en ajoutant une cinquième vis, située juste à côté du support de ventilation latérale, en bas.
La présence des ventilateurs sur ce support empêche d’accéder à cette vis, ce qui impose de retirer préalablement le support de ventilation pour pouvoir la dévisser.

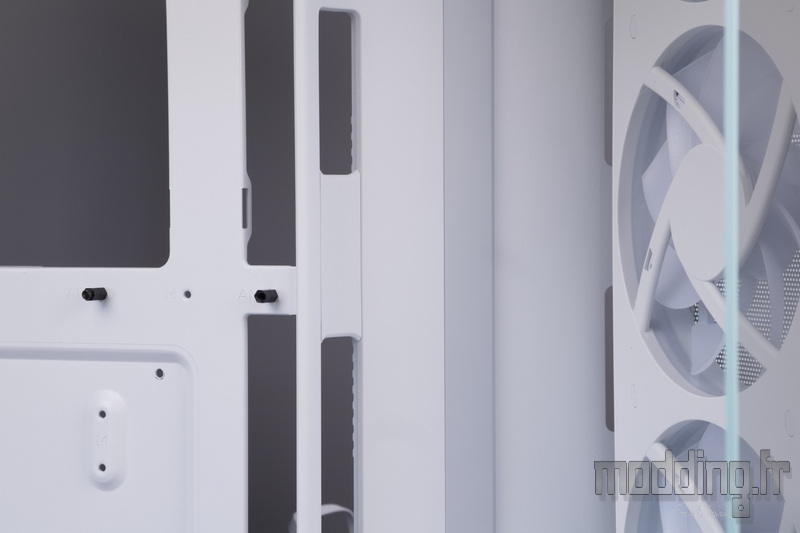

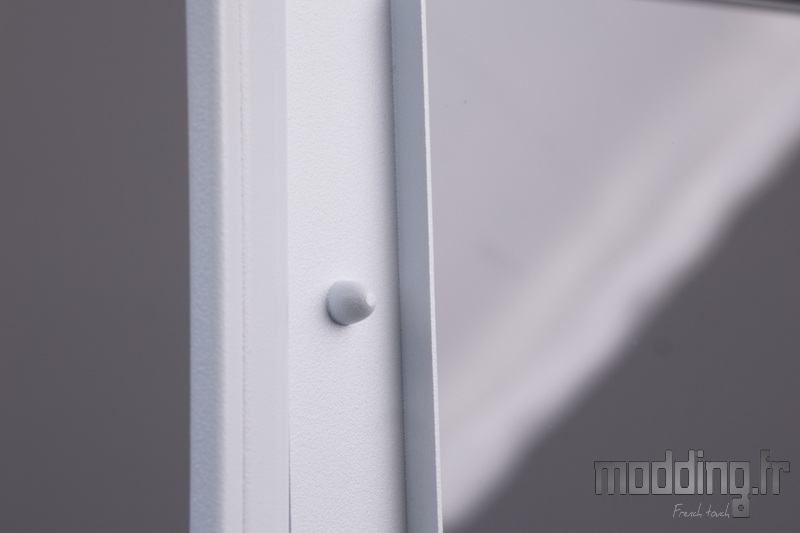

L’armature située sur le montant interne de la façade est équipée de plots de centrage, ce qui facilite grandement la remise en place précise du panneau.

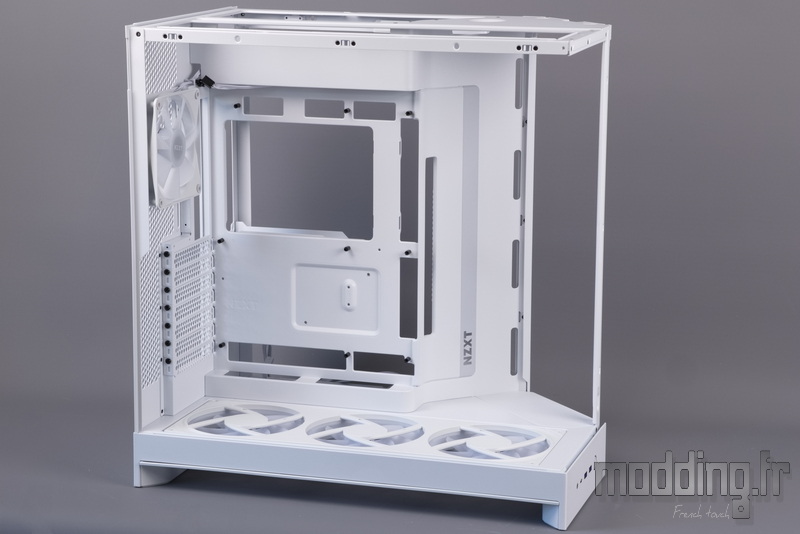

Une fois les deux panneaux en verre trempé, la grille latérale et le support de ventilation latérale retirés, l’intérieur du H9 Flow RGB+ se retrouve entièrement dégagé, offrant un espace clair et dégagé pour installer confortablement les composants de notre configuration.

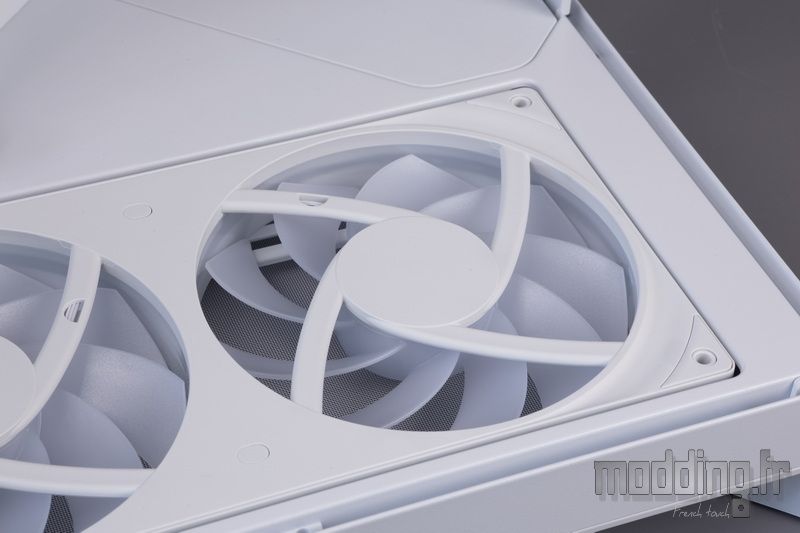

Nous avons constaté que l’emplacement inférieur est parfaitement adapté à l’installation de ventilateurs de 140 mm. La découpe réalisée sur la base épouse exactement le contour de ce diamètre, assurant un ajustement optimal.
Toutefois, NZXT offre aussi la possibilité d’installer des ventilateurs de 120 mm sur ce support, même si cela compromet un peu l’esthétique à cause des espaces laissés autour des ventilateurs.

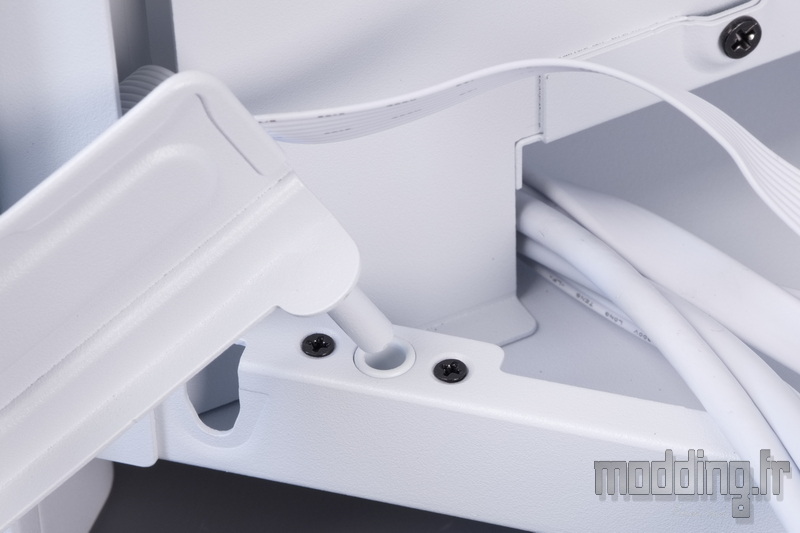

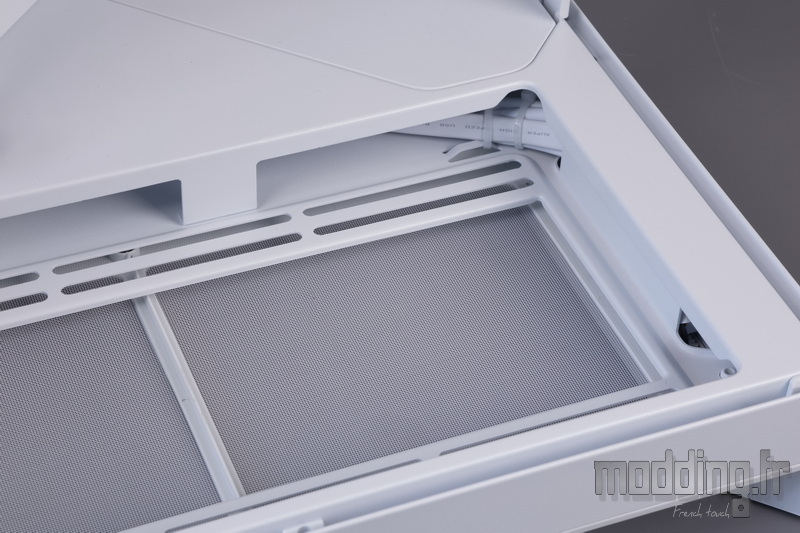

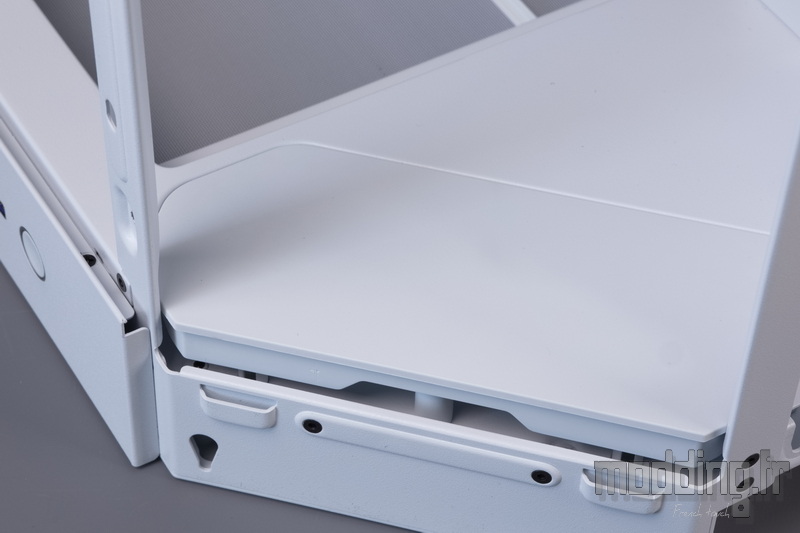

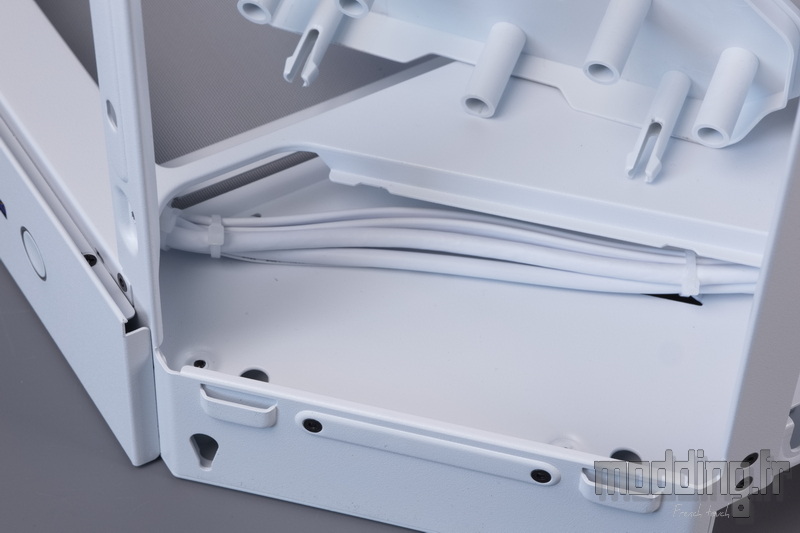

Nous terminons avec cette zone située à la base, dans l’angle formé entre le support de ventilation latérale et l’extension du plateau de la carte mère. On y remarque la présence d’une plaque en plastique.
Cette plaque, facilement amovible, dissimule le passage des câbles provenant du panneau des connectiques du H9 Flow RGB+.
Son retrait facilite surtout l’installation d’un radiateur en 420 sur le support de ventilation latérale.
