L’extérieur :
Que ce soit en version blanche ou noire, le nouveau H9 Flow conserve la topologie à double chambre ainsi que les deux panneaux en verre trempé qui faisaient la signature de l’ancien modèle.
Mais la comparaison s’arrête là : NZXT a revu en profondeur de nombreux éléments, aussi bien à l’extérieur qu’à l’intérieur du châssis. Ce nouveau millésime ne se contente pas d’un simple lifting esthétique — il incarne une véritable évolution structurelle du boîtier.
On remarque immédiatement la cassure subtile réalisée à l’avant du boîtier, du côté de la porte controlatérale, avec l’apparition d’un large biseau. Ce dernier vient orienter le support de ventilation latérale à 45°, permettant ainsi au flux d’air généré par les ventilateurs d’être directement dirigé vers la carte mère et la carte graphique, optimisant ainsi le refroidissement des composants les plus critiques.
Quelle que soit la déclinaison choisie du H9 Flow, NZXT installe trois ventilateurs de 140 mm sur ce support latéral, complétés par un quatrième ventilateur positionné à l’arrière du boîtier, garantissant ainsi un flux d’air traversant dès la sortie de boîte.
Le boîtier affiche des dimensions de 315 mm de largeur, 481 mm de profondeur, pour une hauteur totale de 506 mm.
Sa structure est composée de verre trempé et d’acier SGCC, pour un poids de 13,4 kg, confirmant son gabarit massif et robuste.
La façade du H9 Flow RGB+ n’occupe pas l’intégralité de la largeur du boîtier, se limitant à 210 mm sur les 315 mm totaux. Cette particularité laisse place au biseau latéral ventilé qui s’intègre harmonieusement dans la continuité du panneau.
À noter que la teinte du verre trempé diffère selon la version choisie : la version noire opte pour un verre fumé, ajoutant une touche de discrétion et de sobriété, tandis que la version blanche, comme celle que nous testons ici, est équipée d’un verre parfaitement transparent, clair comme de l’eau de roche, offrant une vue imprenable sur l’intérieur de la configuration, notamment sur les effets RGB et l’agencement des composants.
La zone latérale de cette façade est donc déviée à 45° en direction de la porte controlatérale. En conséquence, cette porte n’occupe pas toute la profondeur du boîtier, laissant une section réservée à cette inclinaison qui contribue autant au design qu’à l’efficacité du refroidissement.

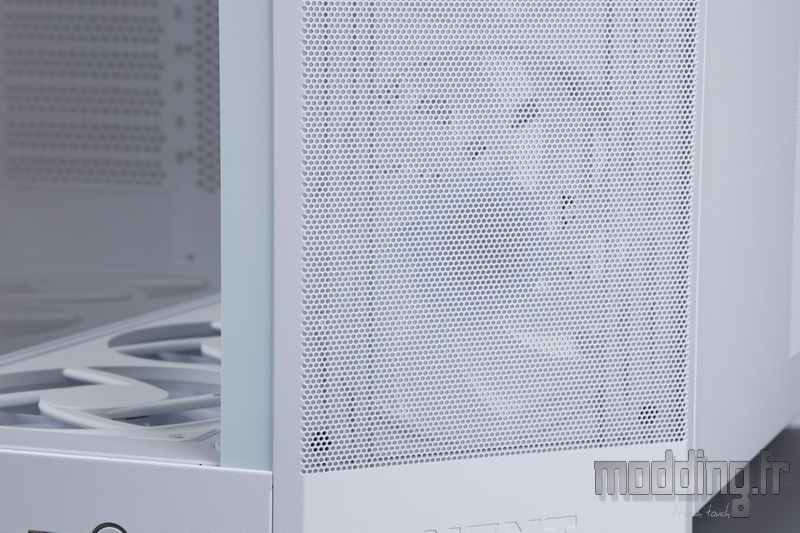

Cela permet d’intégrer astucieusement la grille de ventilation latérale, dont l’orientation à 45° présente un double avantage. En effet, même lorsque le boîtier est posé sur un bureau contre un mur, ou à légère distance de celui-ci, cette position favorise l’entrée d’air frais aspiré par la ventilation installée par NZXT sur le support latéral.
D’un point de vue esthétique, la marque a fait le choix d’une grille mesh aux orifices très fins, assurant une finition sobre et élégante, tout en faisant office de filtre à poussière. Un compromis efficace entre design et fonctionnalité.

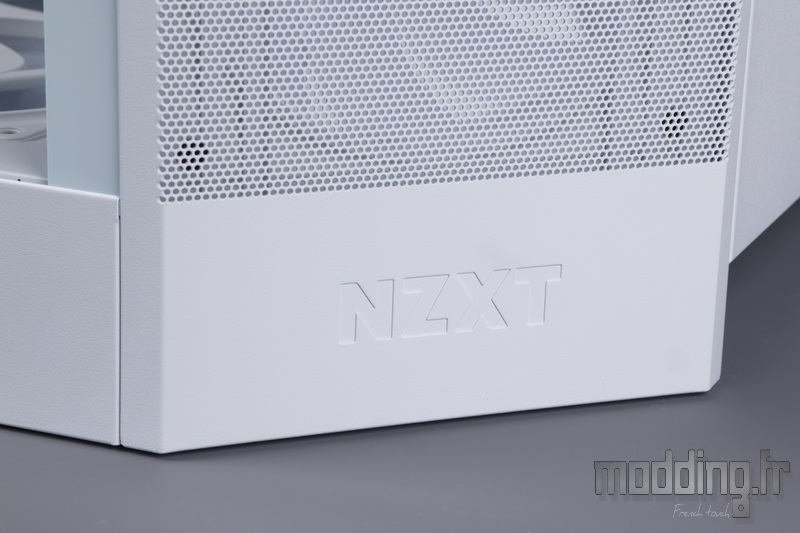

La grille latérale ne descend pas jusqu’à la base du boîtier, laissant une bande pleine de 60 mm en partie inférieure. C’est sur cette zone que l’on retrouve, de manière discrète et raffinée, le logo NZXT apposé par emboutissage dans le métal — un choix sobre qui s’intègre parfaitement à l’esthétique globale du boîtier sans en perturber les lignes.
On retrouve également cette bande pleine sur la partie basse de la façade en verre trempé, celle-ci venant en contact direct avec le bureau. NZXT en profite pour intégrer le panneau de connectique, habilement dissimulé dans le design global du boîtier, afin de préserver son esthétique tout en offrant une accessibilité pratique aux ports.

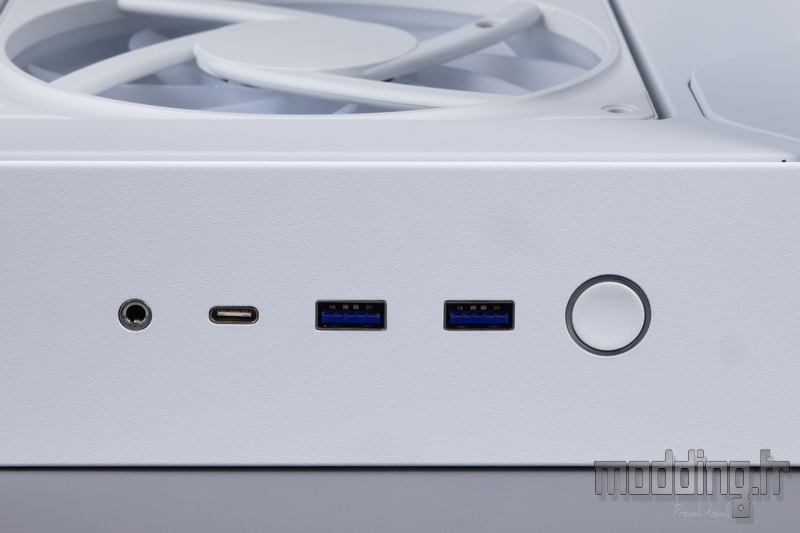

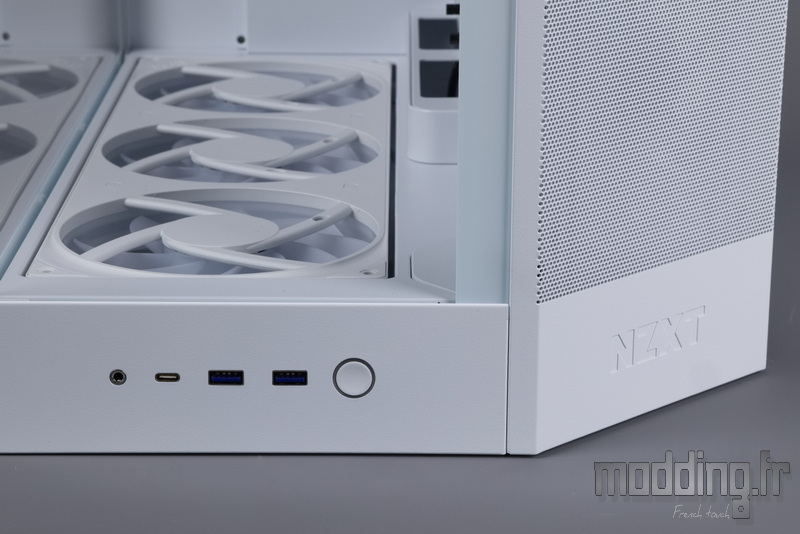

De gauche à droite, nous avons :
- Un port audio combo (casque + micro),
- Un port USB 3.2 Gen 2 Type-C (SuperSpeed USB 10 Gbps),
- Deux ports USB 3.2 Gen 1 (SuperSpeed USB),
- Le bouton Power, cerclé de sa LED blanche.
Petit détail esthétique apprécié : les ports USB 3.2 Gen 1 ne reprennent pas la couleur bleue traditionnelle, mais adoptent un mauve discret, signature visuelle de la marque. Un clin d’œil identitaire qui reste néanmoins sobre et élégant.

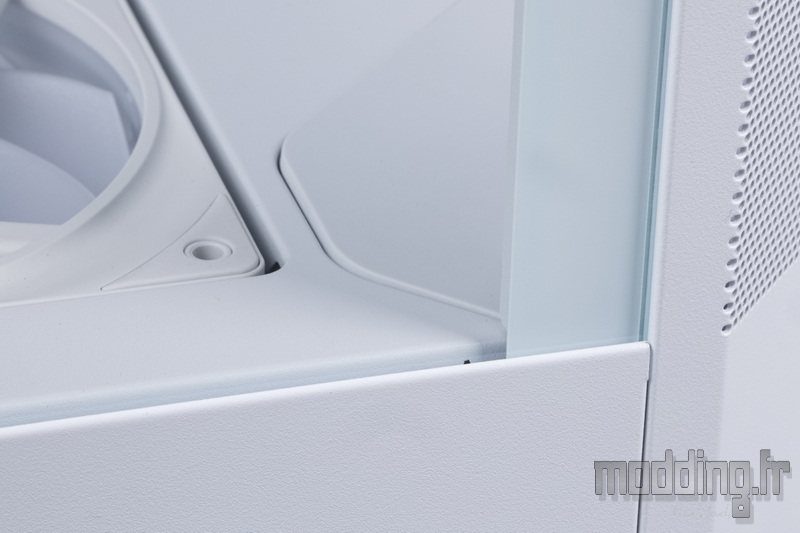

Afin de faciliter et de sécuriser la remise en place du panneau en verre trempé, NZXT a conçu un système d’encastrement astucieux : le bord inférieur du panneau vient s’insérer dans une rainure formée par la bande métallique externe et le plateau de base du châssis. Ce dispositif assure un maintien stable du panneau lors de sa pose, réduisant les risques de mauvaise manipulation ou de choc.
Une bande blanche opaque dissimule habilement l’armature interne du verre trempé équipé du système de fixation de la façade, qui demeure totalement invisible depuis l’extérieur. Ce traitement permet de préserver la pureté visuelle de la façade sans compromettre la solidité de l’ensemble.

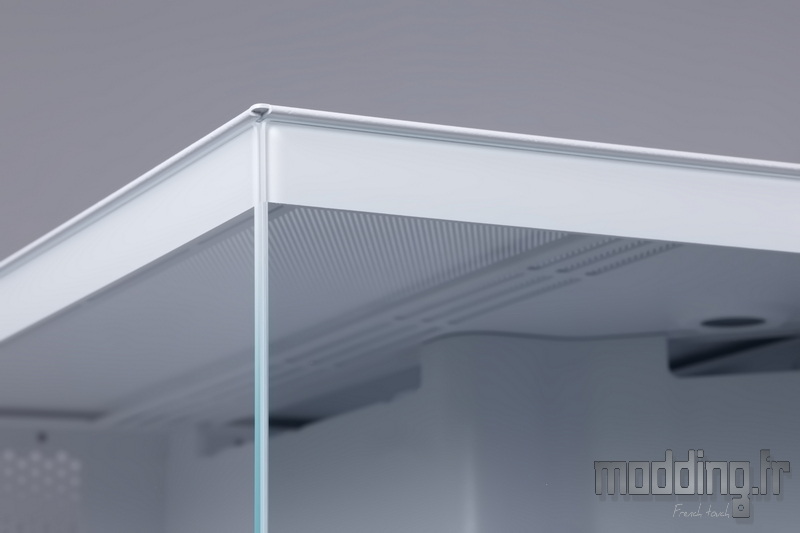

On remarque également que la vitre s’étend verticalement jusqu’à venir affleurer la fine structure en acier formant la partie supérieure du boîtier, assurant une transition fluide entre les matériaux et renforçant l’esthétique monolithique du H9 Flow RGB+.

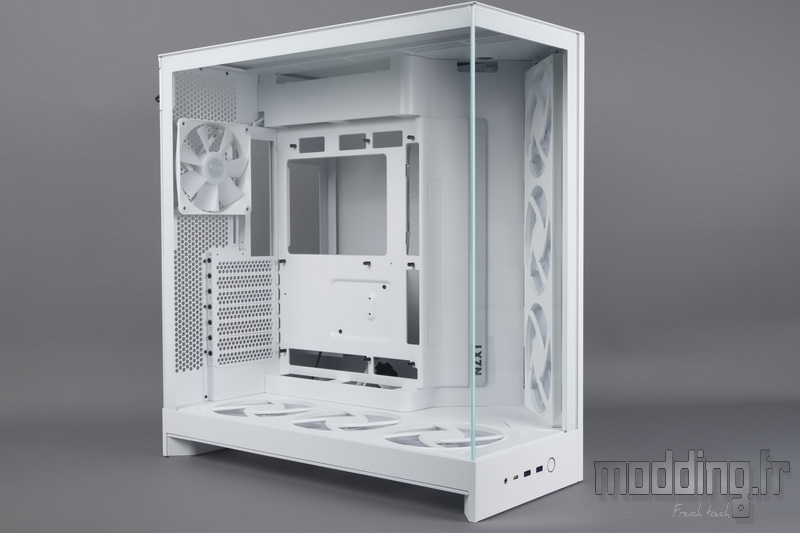

S’agissant d’un boîtier de type “aquarium”, NZXT se devait de supprimer le montant du châssis à la jonction entre les deux panneaux en verre trempé, afin d’offrir une vue panoramique ininterrompue sur l’intérieur de la configuration.
Cette conception met en valeur la transparence intégrale du vitrage, qui laisse toutefois apparaître un subtil reflet bleuté sur les tranches exposées des panneaux, un effet caractéristique du verre trempé clair.

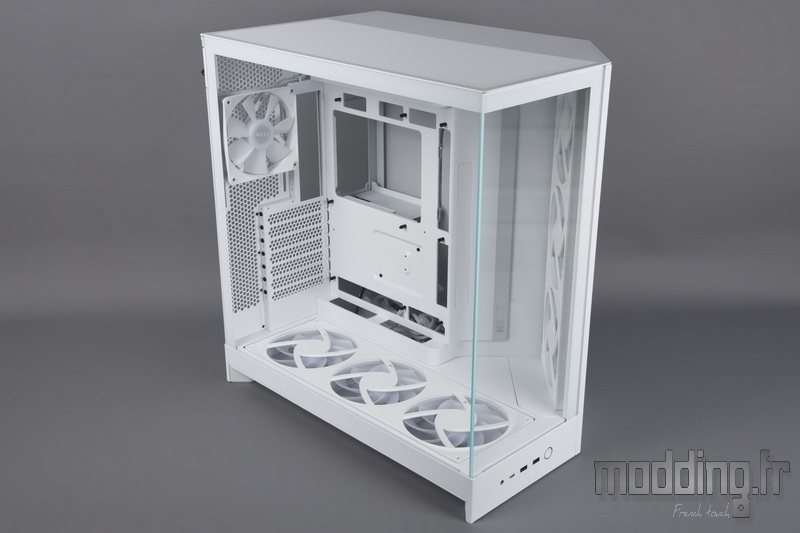

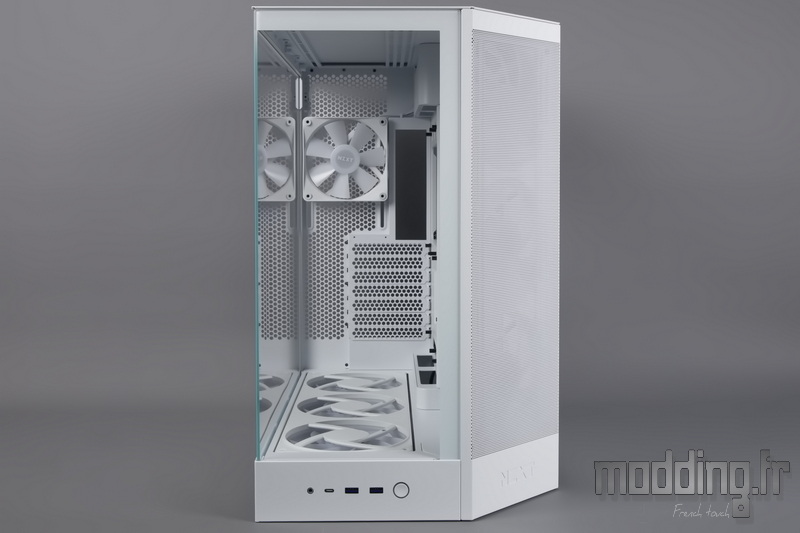

La porte principale est entièrement constituée de verre trempé, offrant une vue dégagée sur l’ensemble du compartiment principal.

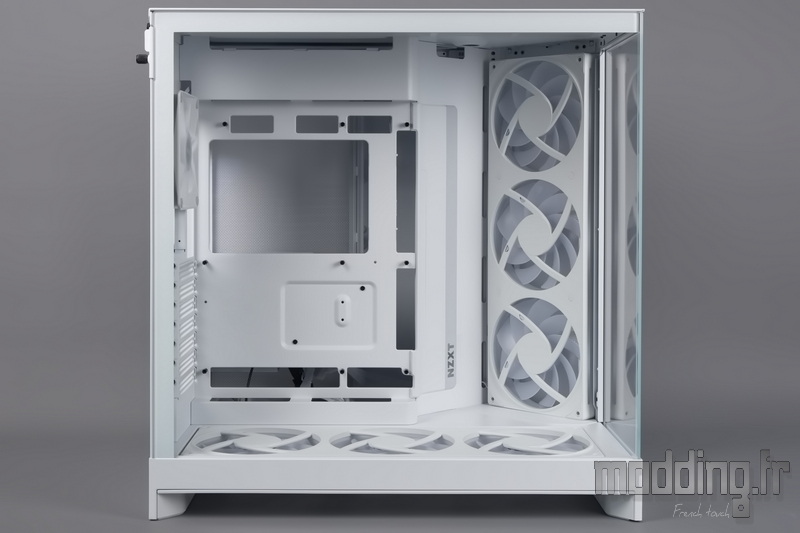

L’effet de transparence est d’autant plus marqué que le boîtier adopte une conception à double chambre, ce qui dispense de la présence d’un cache-alimentation. Cette approche permet de conserver une esthétique épurée tout en valorisant chaque composant installé.

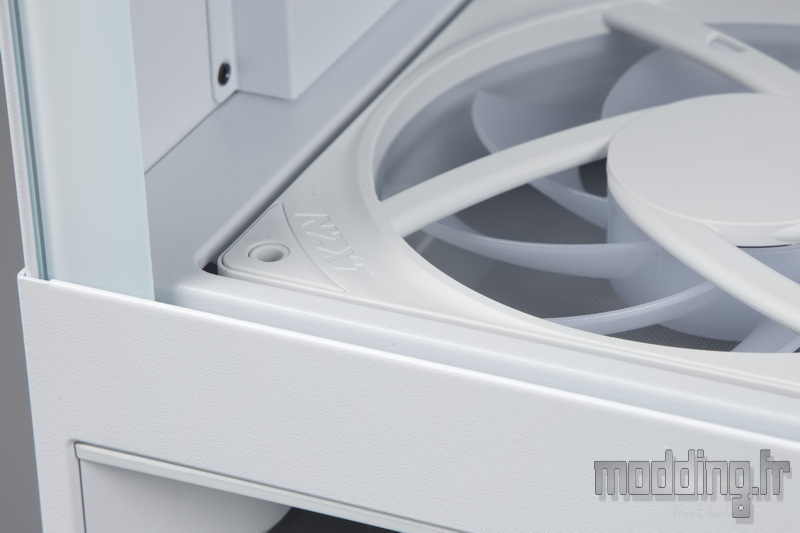

On retrouve la bande inférieure du châssis, qui présente une large encoche s’étendant sur toute la profondeur du boîtier. Cette conception permet de déporter les pieds du H9 Flow RGB+ vers la façade et la paroi arrière, tout en créant un espace de 25 mm sous le boîtier.
Ce vide permet à l’air extérieur de s’engouffrer sous le boîtier, où il est ensuite aspiré par la ventilation installée dans la partie basse du compartiment principal, optimisant ainsi le flux d’air et contribuant au refroidissement efficace du système.
On remarque la présence d’une fine bande en plastique blanc, qui n’est autre que le bord externe du tiroir filtre, facilement accessible par le côté du H9 Flow RGB+.
La structure interne des pieds intègre un système de rail, permettant de faire glisser le tiroir, tandis que son armature est équipée de petits plots magnétiques, assurant ainsi sa fixation stable sous la base du châssis. Cette solution pratique garantit un accès facile au filtre tout en conservant un design épuré.

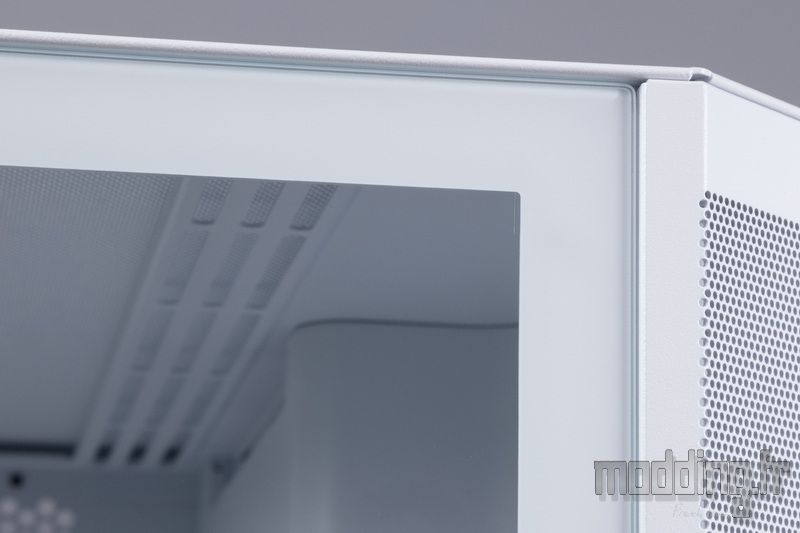

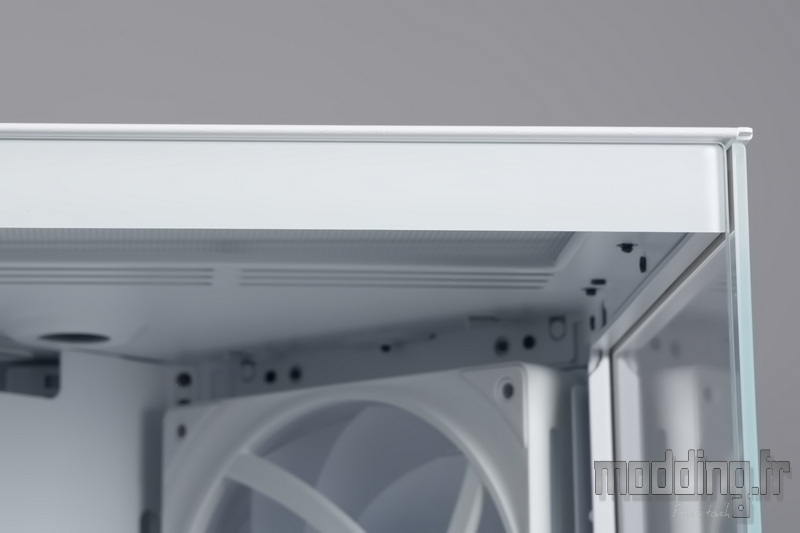

Tout comme sur la façade, le verre trempé vient affleurer la fine structure en acier qui compose la partie supérieure du boîtier.
On retrouve également la bande blanche opaque qui dissimule l’armature interne du verre, celle-ci intégrant les points de fixation de la porte principale.
NZXT reporte également sur ce panneau en verre trempé larainure qui prend en charge le bord inférieur de la vitre, facilitant ainsi la repose de la porte latérale.

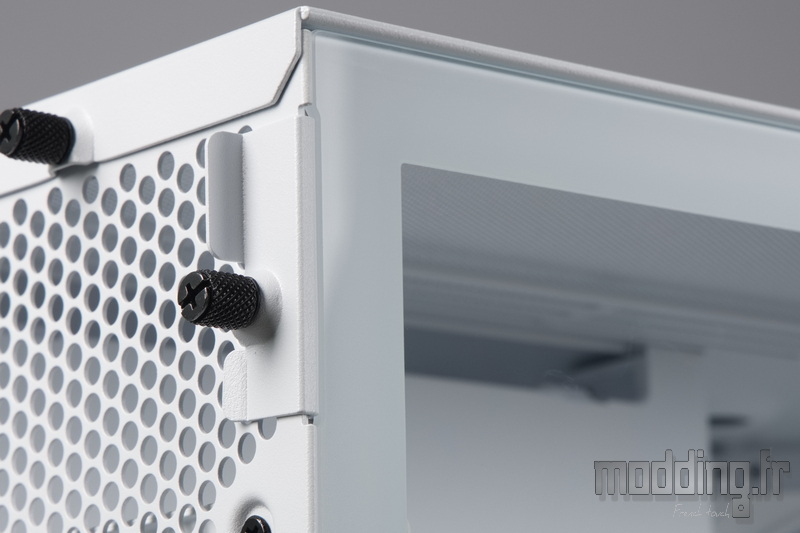

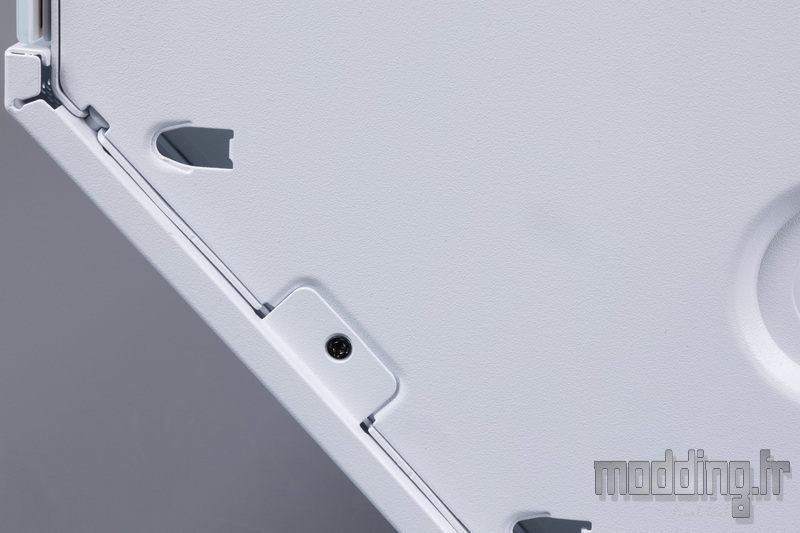

La fermeture de la porte est assurée par un système de fixation invisible depuis la face externe du panneau en verre trempé, tout en étant secondée par un taquet qui se positionne en haut de la paroi arrière du boîtier.
Ce taquet permet de sécuriser la fermeture de la porte, grâce à une vis à main qui reste solidaire de la structure en acier, garantissant ainsi une fixation fiable et pratique.

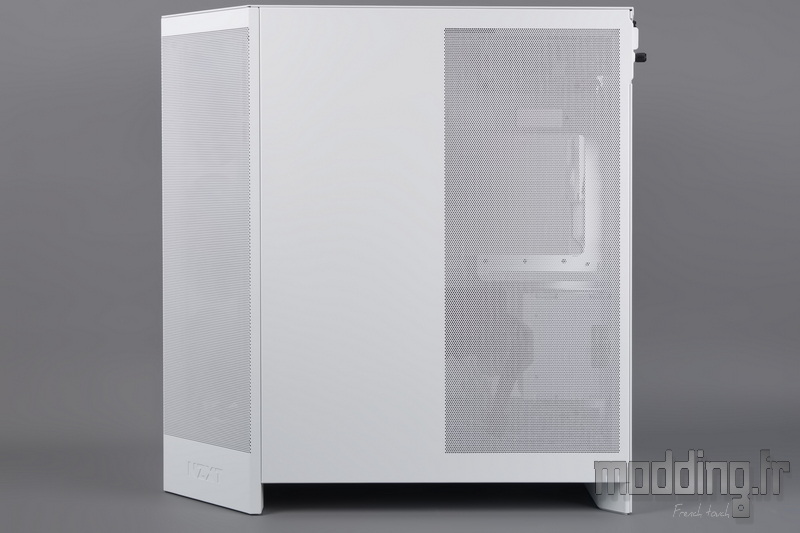

La porte contrôlatérale voit ainsi sa largeur réduite en raison de la présence de la grille de ventilation positionnée de manière biaisée.

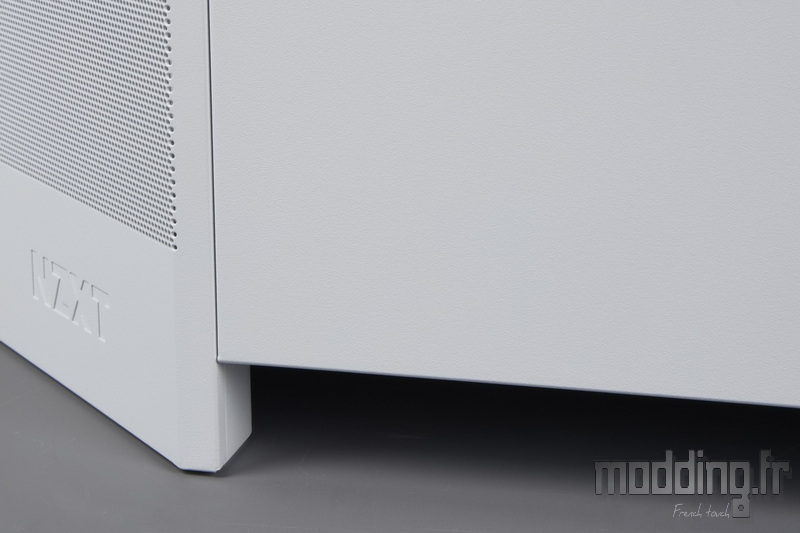

Cette grille, tout comme la façade, descend jusqu’à établir un contact direct avec le bureau, tandis que la porte latérale en acier s’arrête à 25 mm du bureau, dans le but de laisser l’air s’engouffrer sous le châssis.
La conception à double chambre du H9 Flow RGB+ permet de déporter l’alimentation sur le côté des coulisses.
La porte latérale doit donc impérativement intégrer une grille afin de permettre à l’air extérieur d’être aspiré par la ventilation du bloc d’alimentation.

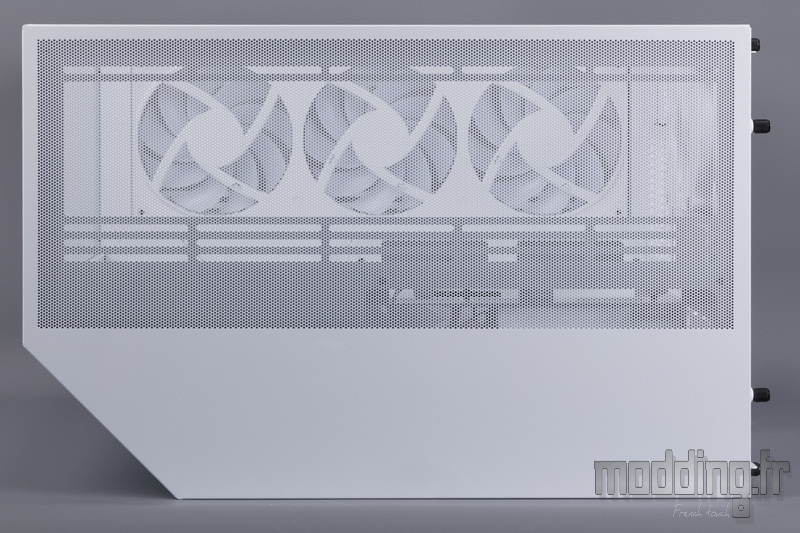

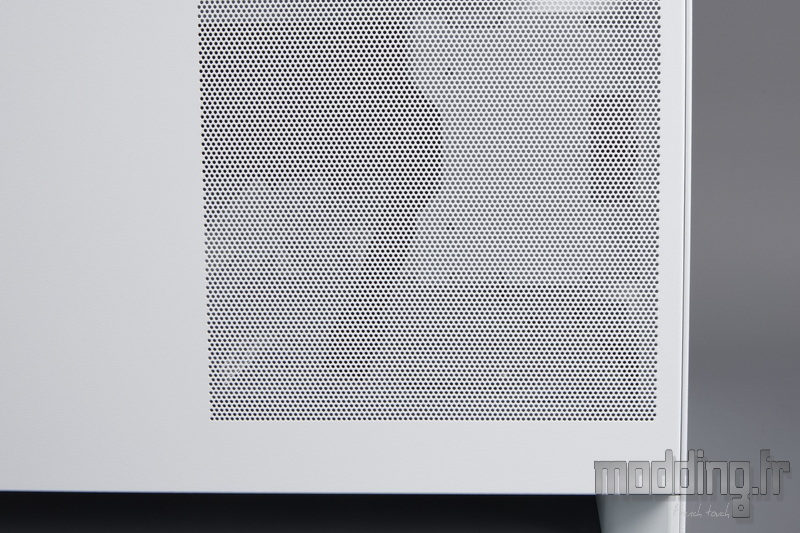

Pour des raisons esthétiques, NZXT ne se contente pas d’une grille simplement aux dimensions du bloc, mais prolonge cette grille sur toute la hauteur de la porte latérale, reprenant ainsi la hauteur de la grille de ventilation latérale, créant une harmonie visuelle et une uniformité dans le design.

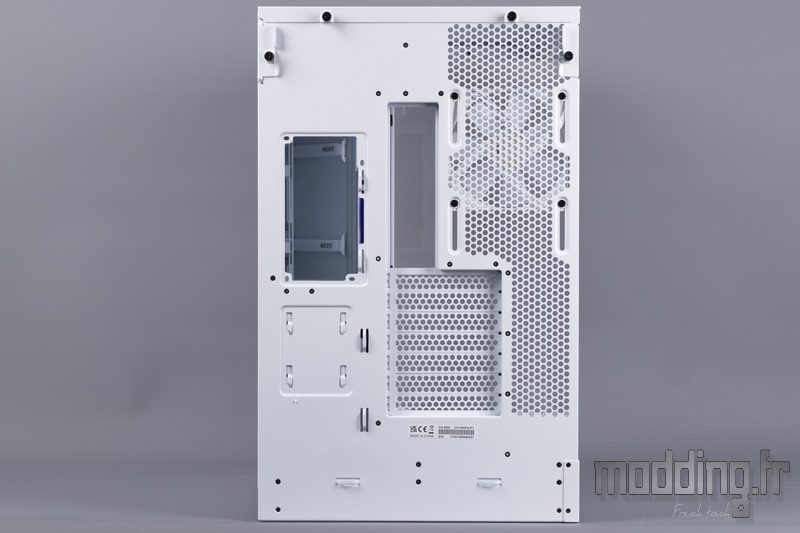

À l’arrière du boîtier, la répartition des emplacements s’adapte à la conception à double chambre du H9 Flow RGB+. Cependant, NZXT remonte l’emplacement du bloc d’alimentation au-dessus de la cage HDD.

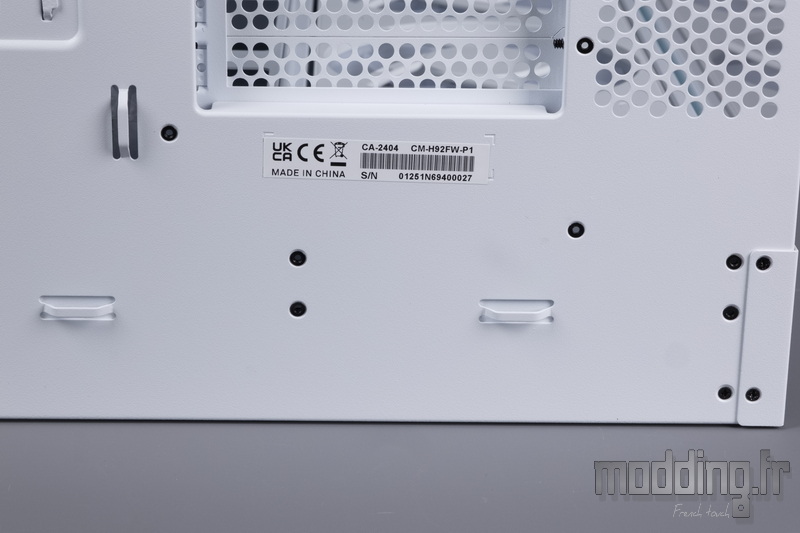

Dans la partie basse, la structure en acier reste pleine et descend jusqu’à entrer en contact avec le bureau.
On remarque également la présence de points d’ancrage qui permettent de rassembler les câbles connectés à l’arrière de la carte mère, offrant ainsi une gestion des câbles plus propre et ordonnée.

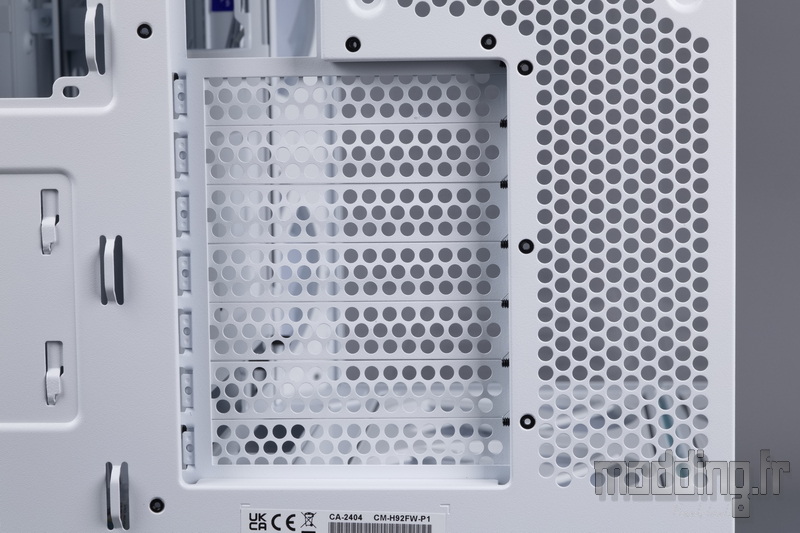

Juste au-dessus, on retrouve les sept équerres d’extension, chacune percée de multiples orifices afin de favoriser la circulation de l’air autour des cartes d’extension.
On remarque l’absence de renforts verticaux entre chaque équerre, une caractéristique de plus en plus répandue sur les boîtiers récents.
La paroi adjacente à ces équerres est également densément perforée, formant une vaste grille qui s’étend jusqu’à l’emplacement de ventilation arrière du boîtier.
Cette continuité de perforations contribue à une meilleure ventilation passive de l’ensemble du châssis.

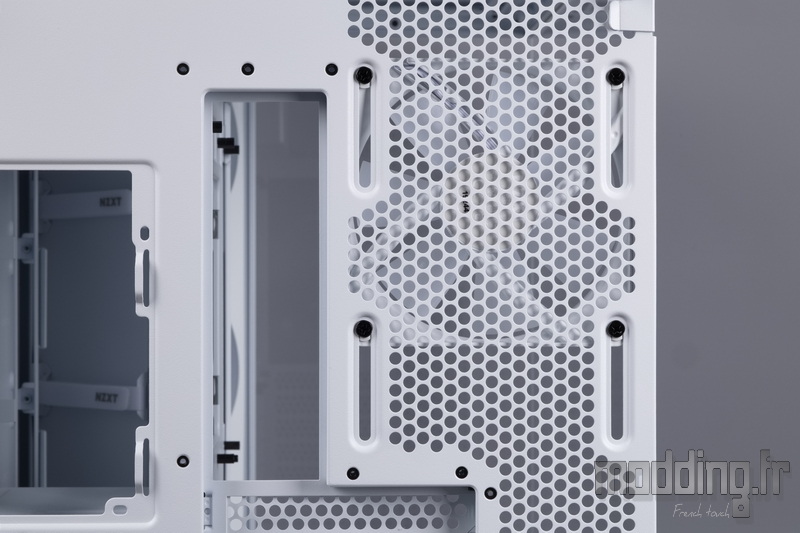

Le support de ventilation arrière accueille un ventilateur de 120 mm.
Il est équipé de points de fixation oblongs, permettant un ajustement en hauteur sur une plage de 45 mm, afin d’optimiser le positionnement du ventilateur en fonction de la configuration interne.

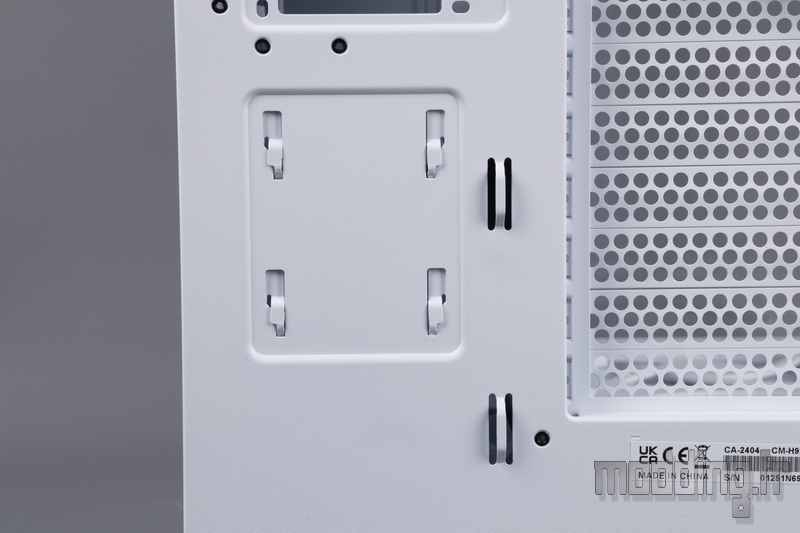

À gauche des équerres d’extension, on distingue les points d’ancrage de la cage HDD, positionnée dans la seconde chambre du boîtier.

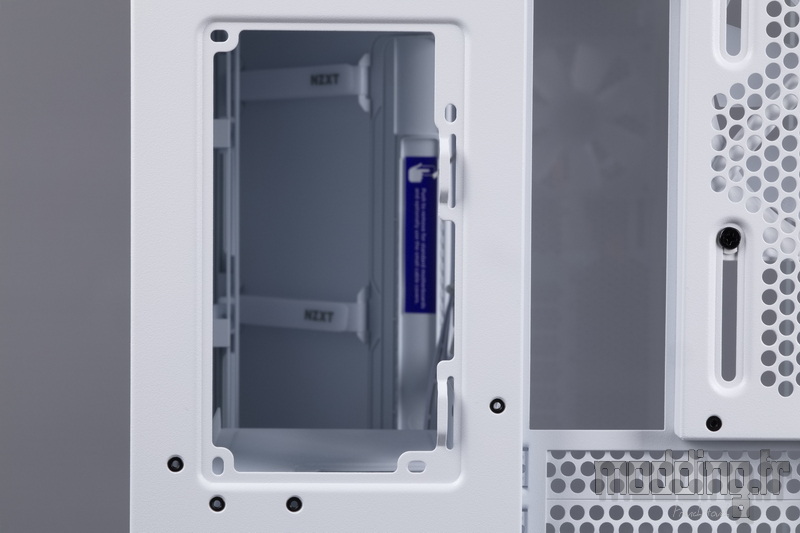

L’emplacement de l’alimentation se trouve juste au-dessus de la cage HDD, à hauteur de la large ouverture du plateau de la carte mère qui donne accès à l’arrière du socket.

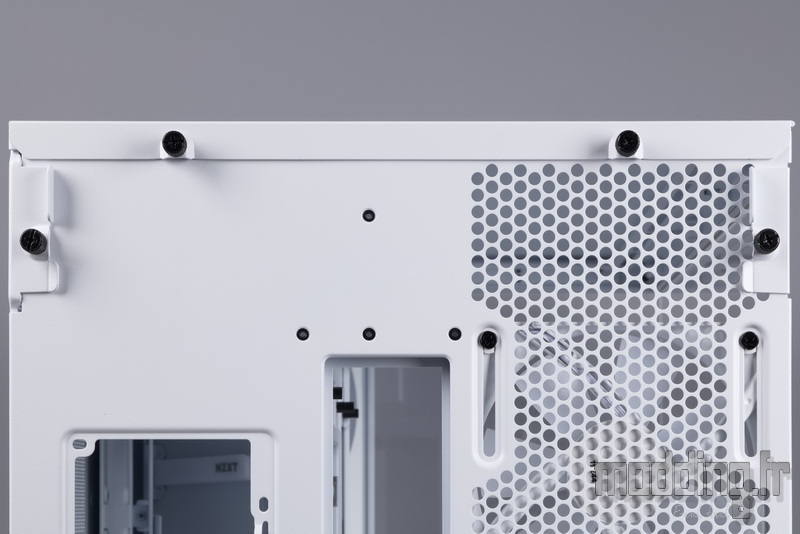

Dans la partie supérieure de cette paroi, on retrouve la vis à main qui sécurise la fermeture des portes latérales, accompagnée de deux autres vis à main destinées à maintenir fermement le panneau supérieur du boîtier en place.
À noter que chacune de ces vis est accompagnée d’une fine rondelle.
En basculant le boîtier, on distingue plus clairement l’agencement des pieds, qui s’étendent sur toute la largeur du châssis tout en épousant parfaitement le biseau de la façade, assurant à la fois stabilité et continuité esthétique.
Un large patin en caoutchouc est apposé sur l’ensemble de la structure des pieds, assurant une excellente stabilité et protection du support.
NZXT fait ici preuve d’un véritable souci du détail : la marque utilise des rivets noirs, tout en choisissant des patins en caoutchouc blancs. Ce choix esthétique permet, une fois le boîtier posé sur le bureau et donc à hauteur des yeux, de dissimuler visuellement ces patins — un résultat plus discret et harmonieux que s’ils avaient été noirs.

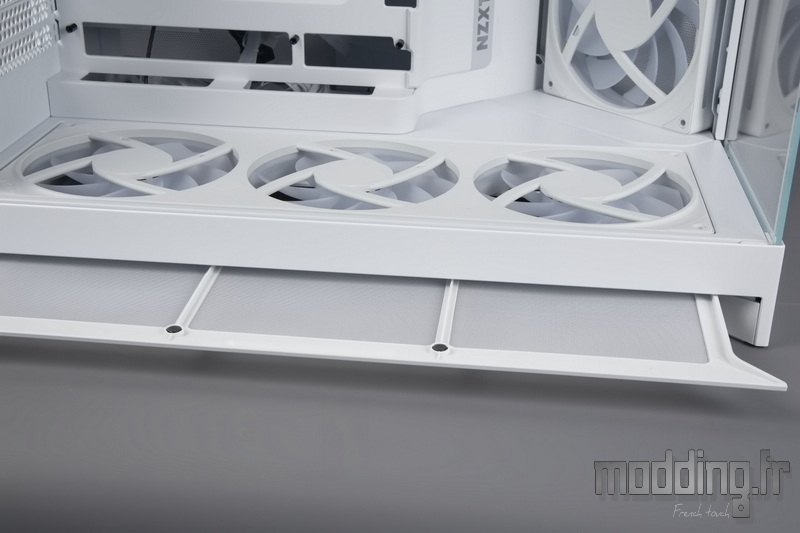

Le tiroir filtre couvre uniquement la zone dédiée à la ventilation inférieure du H9 Flow RGB+.
Son armature intègre une encoche centrale, conçue pour faciliter sa préhension et son retrait en toute simplicité, sans avoir à retourner le boîtier ou à forcer.
Le support de ventilation inférieur peut désormais accueillir jusqu’à trois ventilateurs de 120 mm et même en 140 mm, un véritable progrès par rapport au modèle précédent qui ne permettait d’installer que deux ventilateurs de 140 mm.

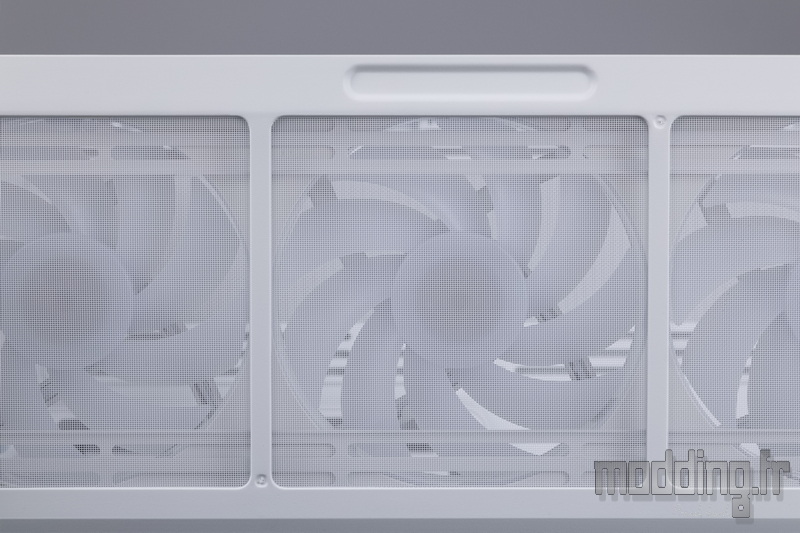

Dans notre version RGB+, un module triple ventilateurs F420 RGB Core est déjà installé sur ce support, apportant à la fois un excellent refroidissement et une touche esthétique avec son éclairage RGB.
Le carénage supérieur du H9 Flow RGB+ est équipé d’une large grille qui s’étend sur toute la profondeur du boîtier, permettant une circulation d’air optimale pour le refroidissement des composants.
La grille du carénage supérieur, mesurant 460 mm de longueur sur 190 mm de largeur, adopte le même style que les autres grilles du boîtier, avec un maillage fin et des orifices de très petit calibre. Cela permet non seulement de maintenir un flux d’air efficace, mais aussi de filtrer la poussière tout en préservant l’esthétique globale du H9 Flow RGB+.
Nous dévissons les deux vis à main situées sur le bord arrière et faisons légèrement glisser le panneau vers l’arrière du boîtier pour libérer les plots cylindriques qui le maintiennent en place.
Ces plots sont fixés sur un repli de la structure en acier, ce qui renforce la rigidité du panneau.

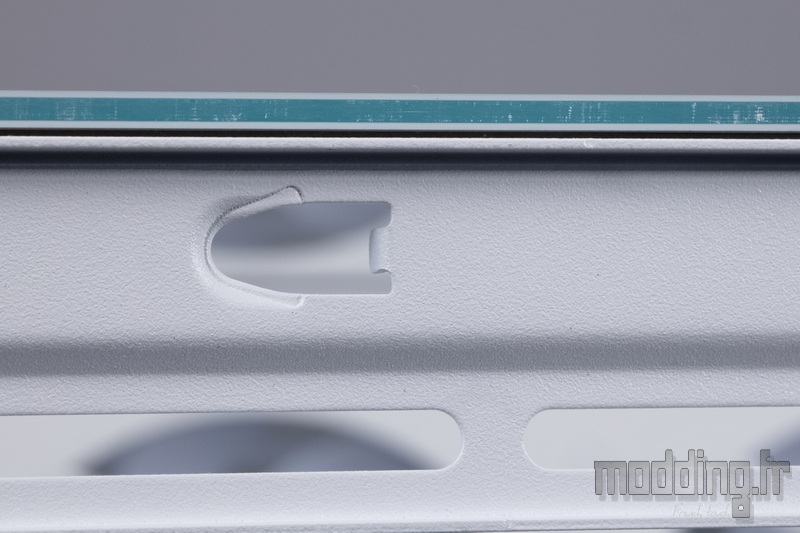

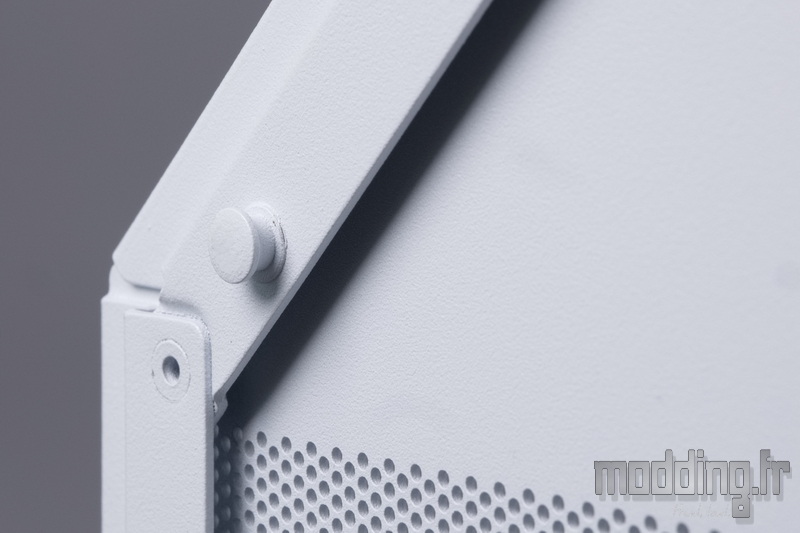

Les plots cylindriques disposent d’une gorge qui s’insère dans les différents orifices présents sur les bords du châssis, garantissant ainsi une fixation stable et sécurisée du panneau supérieur.
Cette conception permet d’assurer que le panneau reste bien en place tout en facilitant son retrait lorsque nécessaire.

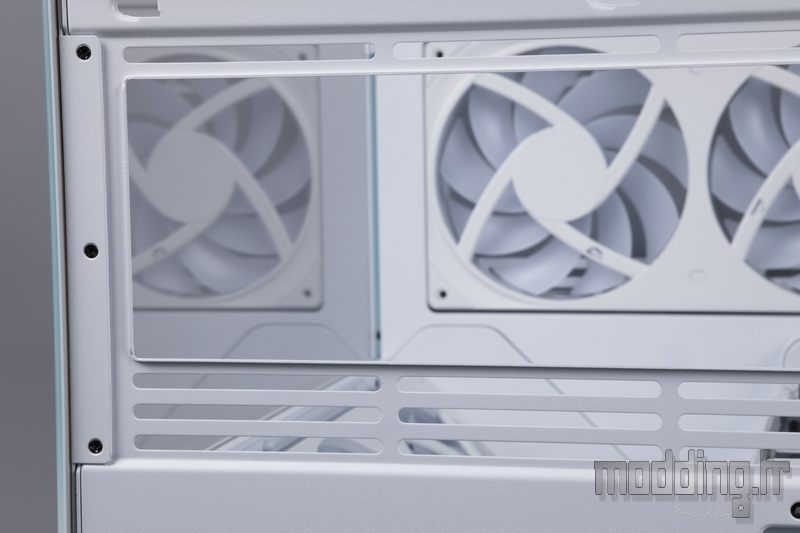

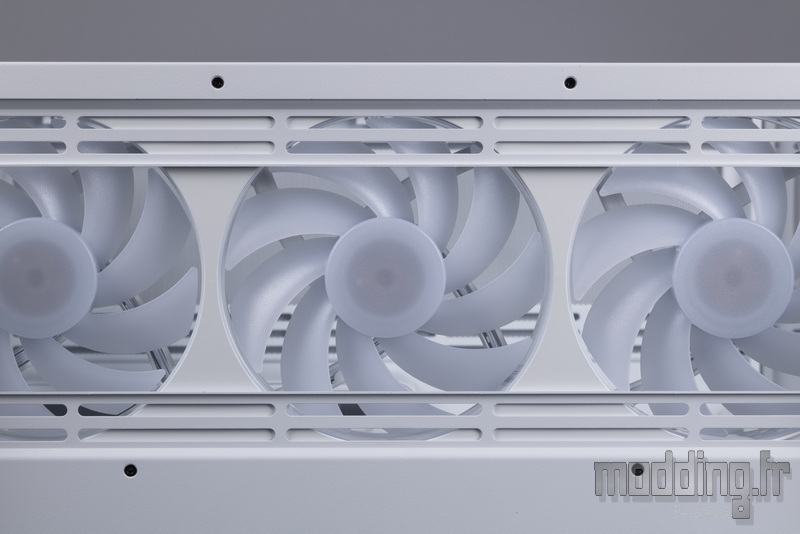

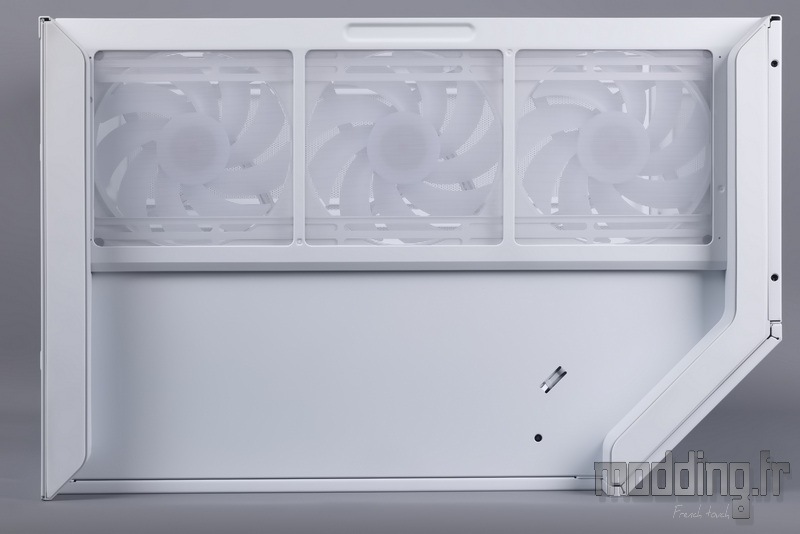

La grille du panneau supérieur dissimule un support de ventilation capable d’accueillir jusqu’à trois ventilateurs en 120 mm, ou même trois ventilateurs en 140 mm, une amélioration par rapport au précédent modèle H9 Flow, qui se limitait à deux ventilateurs en 140 mm. Cette évolution est rendue possible par l’augmentation des dimensions du boîtier, notamment la profondeur qui passe de 466 mm à 481 mm.
Les points de fixation oblongs permettent d’ajuster précisément la position des ventilateurs ou d’un éventuel radiateur, avec une taille maximale compatible de 360 ou 420, offrant ainsi plus de flexibilité pour les configurations de refroidissement.

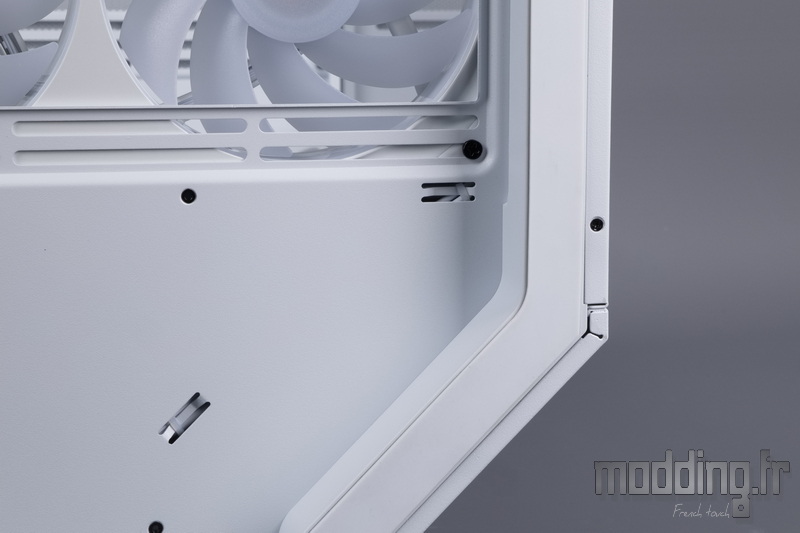

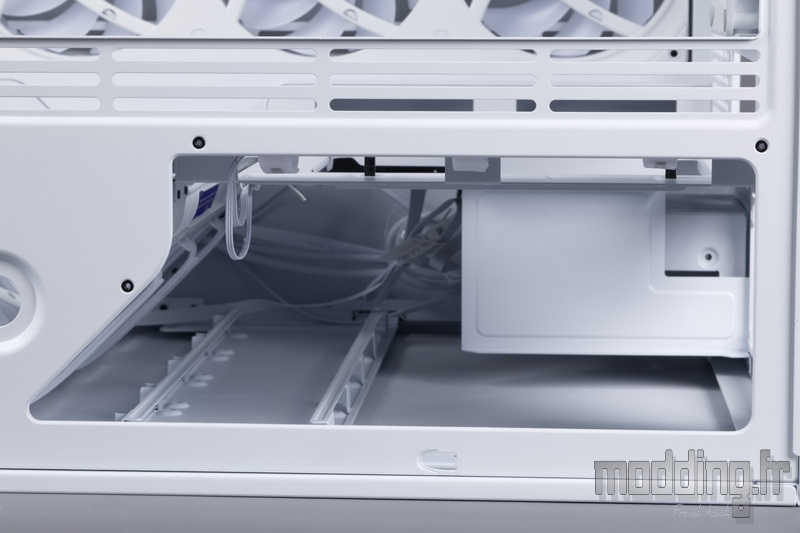

La zone du châssis au-dessus de la seconde chambre est largement ouverte, offrant un accès facile aux coulisses du boîtier depuis le haut. Cela permet également d’atteindre directement le bloc d’alimentation, facilitant son installation ou sa maintenance sans obstruction.

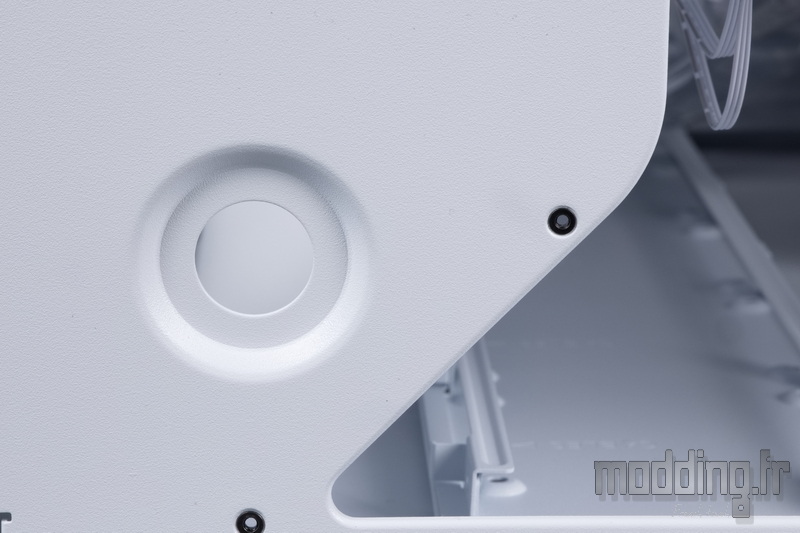

NZXT a également intégré un orifice de taille adaptée à l’installation d’un fill-port, conçu spécifiquement pour faciliter l’ajout d’un circuit de watercooling personnalisé dans le H9 Flow RGB+.

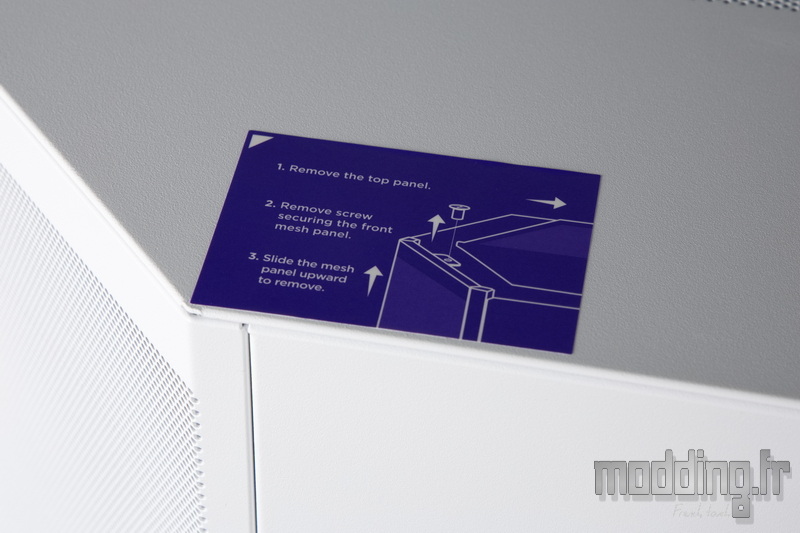

Comme indiqué sur l’étiquette adhésive située sur le panneau supérieur, nous localisons la vis qui assure la fixation sécurisée de la grille de ventilation latérale.
