Tests :
Config de test :
Niveau sonore
Les ventilateurs du H710i.
Un test est effectué sur les ventilateurs du boitier : Aer F120 et Aer F140.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Corsair HX750 Platinum en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.

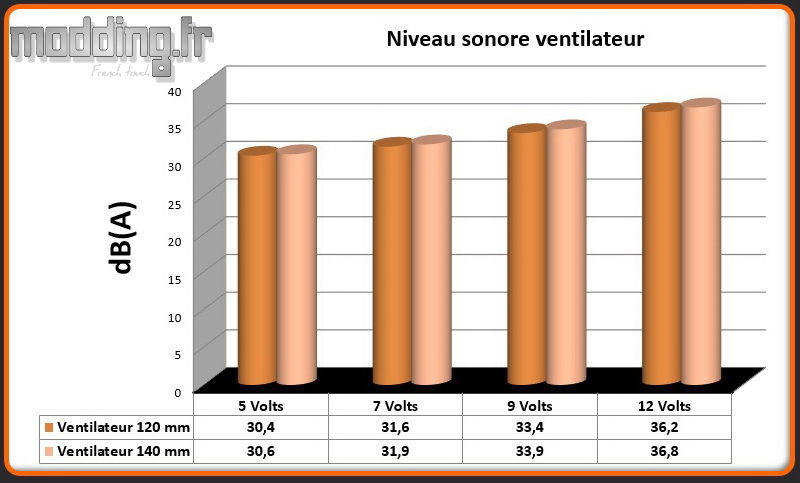

Niveau sonore

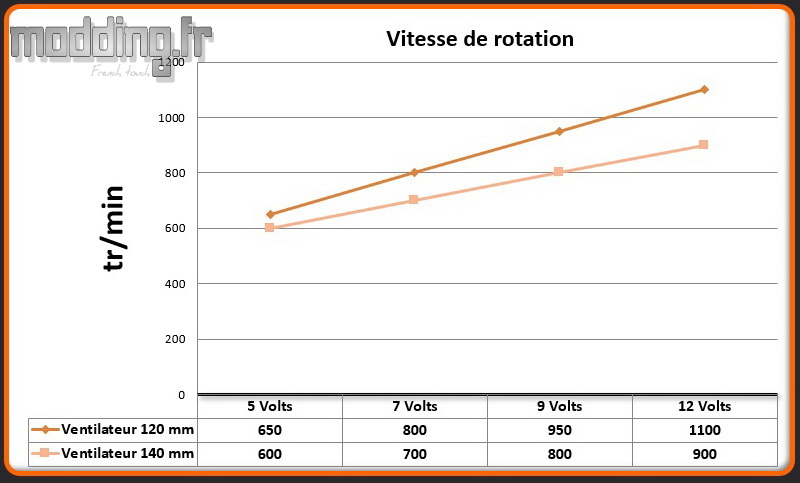

Vitesse de rotation
La faible vitesse de rotation des ventilateurs du H710i fait que, pris indépendamment, chaque ventilateur se révèle discret et même inaudible une fois que nous réglons la tension en dessous de 9 V.
Ambiance sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V – Ventilation H60 20% (AIO 20% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 5 V – Ventilation H60 100% (AIO 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 100% (AIO 100% – Boitier 12 V)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventilateur de notre AIO est géré dans le bios par Q-Fan Control.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (1100 tr/min au repos).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…,ni même une mouche! en même temps, elles bronzent à la plage…).
Pour avoir un relevé ‘’référence’’ du niveau sonore, nous avons soumis au sonomètre la configuration hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le H60 se positionnent dans le boitier.
Le relevé “latéral” va surtout nous permettre de connaitre l’efficacité du boitier dans la filtration de la nuisance sonore émise par notre nouvelle carte graphique qui ne dispose pas d’un mode hybride, stoppant sa ventilation.
Le relevé “horizontal” donne plus une indication sur la filtration de la nuisance sonore émise par notre H60 qui souffle vers le haut du boitier.
La colonne “AIO 100% – Boitier 5 V”, mettant au repos la ventilation propre au boitier, permet de quantifier la filtration de la nuisance sonore issue de la configuration. Au travers du panneau en verre trempé, nous ne notons aucune différence avec la référence (configuration hors du boitier), cependant il faut tenir compte de la présence des 4 ventilateurs qui même s’ils tournent au ralenti émettent une nuisance sonore.
Le panneau en acier qui sert de top au H710i va nettement plus filtrer le bruit émis par notre H60.
Lorsque l’ensemble de la ventilation tourne au minimum de sa vitesse, le H710i se révèle être silencieux.
En passant les quatre ventilateurs du boitier à plein régime, le niveau sonore demeure certes audible, cependant cela reste raisonnable. Le ressenti en terme sonore demeure propre à chacun de nous.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde SYSTIN et CPUTIN) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du H60 est configuré dans le bios par Q-Fan Control comme suit :
- 0° –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.

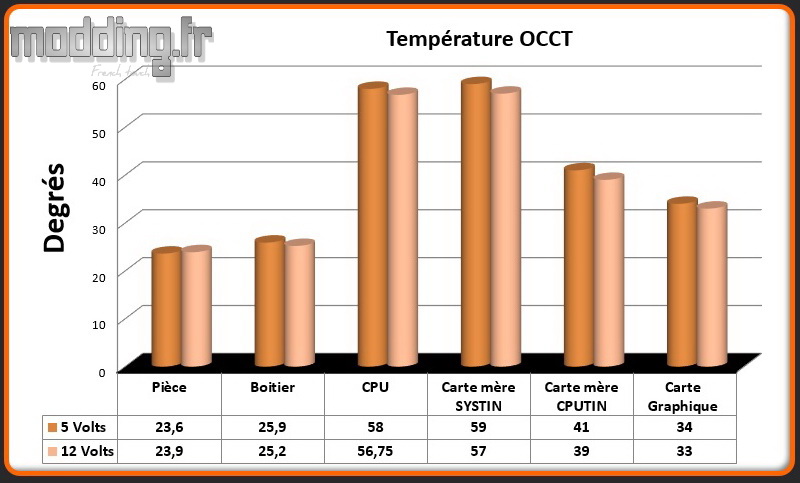

OCCT CPU

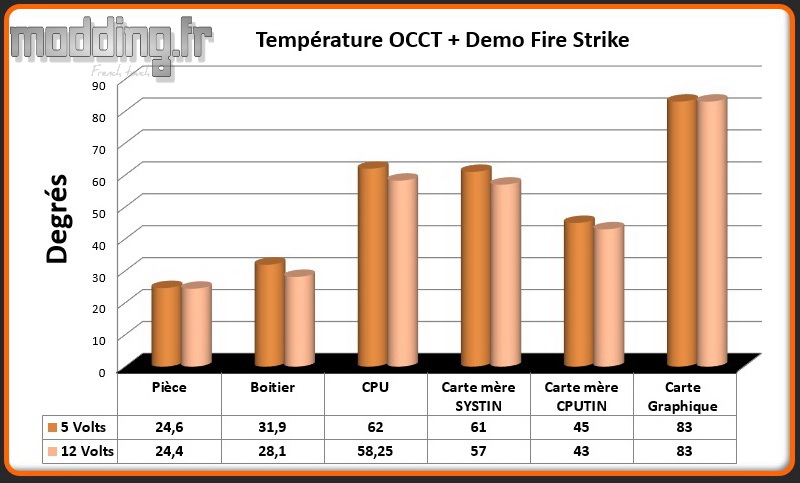

OCCT CPU + Fire Strike
Sous OCCT, le passage de la ventilation du boitier à sa pleine vitesse n’a que peu d’impact sur les composants de notre configuration, à peine un petit degré de différence sur le CPU.
Dans le test combiné, la carte graphique entre en action et dégage de la chaleur qui tend à stagner dans le compartiment principal. L’impact sur le refroidissement du CPU devient plus conséquent et l’augmentation de la vitesse de rotation des ventilateurs tend à évacuer cette accumulation de chaleur.
Nous allons comparer les résultats avec ceux relevés sur la configuration hors du boitier (Référence) et avec les boitiers précédemment testés embarquant cette configuration. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur delta, c’est-à-dire la différence avec la température de l’air ambiant.
Comparatif OCCT CPU
Comparatif OCCT CPU+Fire Strike
Bien que l’aération du H710i ne se concentre que sur des ouïes disposées sur les bords du boitier, le refroidissement des composants demeure efficace ne laissant qu’un à deux degrés par rapport à notre relevé de référence avec la configuration laissée hors du boitier.
La présence des 4 ventilateurs au sein du châssis vient optimiser le flux d’air qui balaie le compartiment interne.
