Tests :

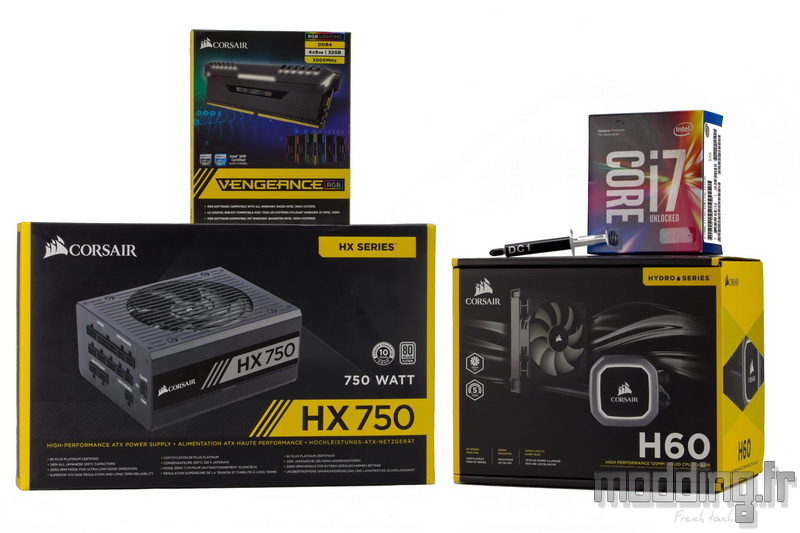

Config de test :
Les résultats des tests que nous allons effectuer dépendent grandement du type de configuration que nous avons installé dans le boitier.
En plus du relevé sonore, les relevés de température dépendent non seulement du système de refroidissement propre à chaque composant, mais aussi de leur position au sein du châssis notamment dans l’utilisation d’un AIO.
Afin d’assurer une reproductibilité de nos tests dans le temps, nous installons notre AIO (Corsair H75) sur le même emplacement et nous installons le boitier dans le même endroit de la pièce où nous effectuons les tests.
Niveau sonore
Les ventilateurs du MPG Sekira 100R
Un test est effectué sur les ventilateurs du boitier.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Corsair HX750 Platinum en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.
Niveau sonore
Vitesse de rotation
Malgré une vitesse de rotation relativement élevée pour un ventilateur de boitier, celui-ci se révèle discret lorsqu’il est pris à part, et ce même à plein régime.
Il devient vite inaudible pour peu que l’on réduise sa vitesse de rotation.
Le ventilateur ne dispose que d’un câble 3-pins et donc n’est pas soumis à une gestion PWM. De ce fait, lorsque nous le branchons sur une des prises FAN d’une carte mère, sa gestion (DC) dans le bios de certaines cartes mères peut limiter sa vitesse minimale.
Ambiance sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V – Ventilation H75 20% (AIO 20% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H75 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 5 V – Ventilation H75 100% (AIO 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H75 100% (AIO 100% – Boitier 12 V)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V.
Nous avons équipé notre H75 d’un seul de ses ventilateurs. Il est géré dans le bios par l’application Hardware Monitor.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (mode hybride au repos).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…, ni même une mouche! en même temps, elles sont masquées…).
Pour avoir un relevé ‘’référence’’ du niveau sonore, nous avons soumis au sonomètre la configuration hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le H75 se positionnent dans un boitier au format tour.
Le relevé “latéral” va surtout nous permettre de connaitre l’efficacité du boitier dans la filtration de la nuisance sonore à travers la porte latérale vitrée.
Le relevé “top” donne plus une indication sur la filtration de la nuisance sonore émise par notre H75 qui souffle vers le haut du boitier.
La colonne “AIO 100% – Boitier 5 V”, mettant au repos la ventilation propre au boitier, permet de quantifier la filtration de la nuisance sonore issue de la configuration. En toute logique, le filtre supérieur se charge de la poussière, mais ne peut empêcher le bruit de diffuser à travers ses mailles, même en présence du panneau supérieur qui recouvre ledit filtre.
La ventilation du boitier à plein régime demeure couverte par la nuisance sonore émise par le ventilateur de notre AIO quand celui-ci tourne aussi à pleine vitesse.
Dès lors que nous baissons l’ensemble de la ventilation à sa vitesse minimale, le MPG Sekira 100R sait se faire nettement plus discret.
Température
La température ambiante de la pièce est relevée à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La seconde sonde est insérée à l’intérieur du boitier à proximité de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique afin de relever la température ambiante au sein des composants.
Le relevé des températures de la carte mère (sonde MOS et PCH) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor (v1.42) en prenant les valeurs maximales.
De même pour le processeur, où l’on effectue une moyenne des 8 cœurs.
Le ventilateur du H75 est configuré dans le bios par l’application Hardware Monitor en le laissant constamment tourner à sa pleine vitesse.
La ventilation de la carte graphique est laissée dans son mode hybride pendant le test OCCT. Nous fixons ensuite sa vitesse par l’intermédiaire du logiciel MSI AfterBurner à 35% (soit 1280 tr/min) durant le test combiné.
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.
OCCT CPU
OCCT CPU + Fire Strike
Sous OCCT, le passage de la ventilation du boitier à sa pleine vitesse révèle déjà un impact sur les composants de notre configuration, avec un gain de l’ordre de 2° minimum.
Dans le test combiné, la carte graphique entre en action et dégage de la chaleur qui tend à stagner dans le compartiment principal. Même avec la ventilation du MPG Sekira 100R à pleine vitesse, on note que la température au sein du compartiment principal augmente de façon significative avec un gap de 6° entre les deux tests. Cette augmentation de la température interne se répercute sur les composants de la carte mère et le processeur.
La température grimpe encore plus vite pour peu que nous laissions la ventilation sur une faible vitesse de rotation (+ 9° sur le CPU).
Le gain au sein de ce test combiné qu’apporte le passage de la ventilation à une vitesse maximale est encore plus notable avec 6° de différence pour notre 10700k et notre carte graphique.
Nous allons comparer les résultats avec ceux relevés sur la configuration hors du boitier (Référence). La configuration est alors disposée à la verticale à même le sol de manière quasi identique à sa position dans le boitier (notamment avec le Corsair H75 en position haute).
Nous établissons aussi une comparaison avec les boitiers que nous testons avec la même configuration. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les tests sont reproduits dans les mêmes conditions si ce n’est que la température ambiante varie d’un jour à l’autre. Les résultats sont alors exprimés en valeur delta, c’est-à-dire la différence avec la température de l’air ambiant.
Comparatif OCCT CPU
Comparatif OCCT CPU+Fire Strike
Il est intéressant de voir que notre MPG Sekira 100R se comporte moins bien que le MPG Gungnir 110R disposant d’un châssis identique.

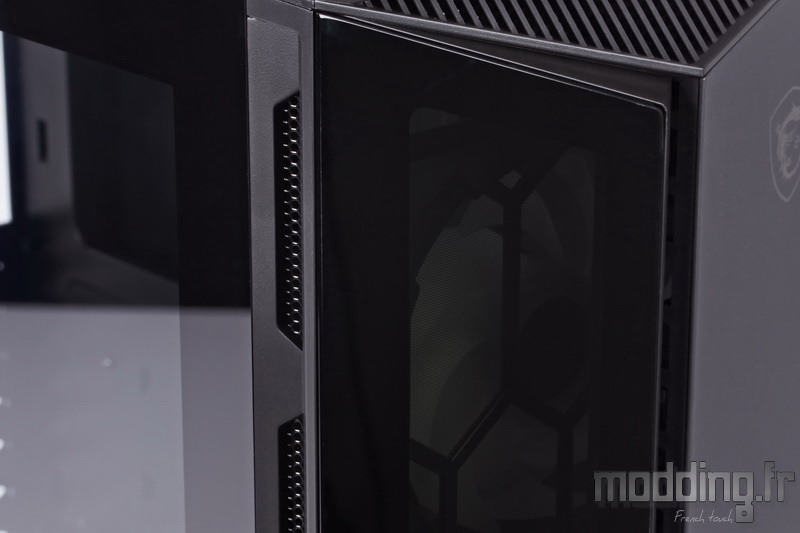

L’un comme l’autre présente une façade pleine, mais alors que celle de notre MPG Sekira 100R ne dispose que d’ouïes d’aération sur les bords du carénage, la façade du MPG Gungnir 110R présente aussi des grilles sur la partie haute et basse du carénage ainsi qu’un étroit passage au centre de la structure.
Ces différentes entrées supplémentaires optimisent la quantité d’air aspirée par les ventilateurs présents à l’avant du boitier. Nous rappelons que les deux boitiers embarquent le même nombre de ventilateurs.
Lors du test combiné, le processeur subit la chaleur dégagée par la carte graphique. Cette ambiance réchauffée ne rend pas service à notre AIO, et ce, malgré les trois ventilateurs de la façade.
Ces derniers montrent leur limite face à un panneau plein qui bride en toute logique leur capacité d’aspirer l’air venant de l’extérieur.
L’espace restreint lié à la faible profondeur du MPG Sekira 100R n’arrange pas l’augmentation de température au sein du compartiment principal.
