Le rétroéclairage :
Le MPG Sekira 100R est donc équipé de 4 ventilateurs disposant de LED aRGB reparties au centre des pales ainsi que d’un éclairage, plus subtil, de la façade.
La gestion de ce rétroéclairage est confiée à un contrôleur aRGB qui prend place dans les coulisses du boitier.
Ce contrôleur dispose de 6 prises aRGB, ce qui, en l’état, laisse un port de libre pour connecter une bande de LED aRGB.
La prise “SW” permet de brancher le câble “LED SW” qui relie le contrôleur au bouton de commande “LED” prenant place au niveau des connectiques du boitier.
Pour rappel, l’alimentation du contrôleur s’effectue à l’aide d’une prise Sata. Le câble correspondant se positionne dans la partie inférieure du PCB.
Les deux autres fils aboutissent à une prise aRGB 5V/D/-/G de type femelle. On connecte cette dernière sur l’une des prises aRGB de notre carte mère si celle-ci gère la technologie adressable des LED RGB (alimentation +5 V).
Ainsi, nous synchronisons le contrôleur avec la carte mère et nous profitons de sa partie logicielle pour accéder aux divers effets d’éclairage que propose ledit logiciel.
Le contrôleur propre au MPG Sekira 100R dispose d’une série d’effets lumineux.
Nous appuyons sur le bouton “LED” afin de passer en revue ces différents modes.
A noter qu’un appui long (3 secondes) sur ce bouton permet de désactiver le rétroéclairage.
Le premier effet joue sur l’intensité lumineuse des LED. Nous entamons le processus avec un duo de couleurs (bleu clair et violet) que semble chérir la marque.
Cet effet respirant s’applique aussi sur le rouge ainsi que sur…
… Les autres couleurs prédéfinies : jaune, vert, bleu ciel, bleu, blanc et violet.
Nous reprenons ces différentes couleurs ainsi que le duo fétiche dans un mode statique.
Le contrôleur propose ensuite 3 modes dynamiques.
Le premier d’entre eux est “Wave Mode”, le mode arc-en-ciel par excellence tournoyant autour du centre des pales.
Vient ensuite “Flow Mode” où une couleur est remplacée par une autre après avoir activé l’ensemble des 9 LED.
Dans le troisième mode “RGB Lighting”, l’ensemble des LED affiche une couleur dans le même temps puis passe à la couleur suivante avec une transition en continu.
Nous constatons que la façade du MPG Sekira 100R dissimule derrière sa partie en aluminium le ventilateur du haut ainsi qu’une bonne partie du ventilateur central.

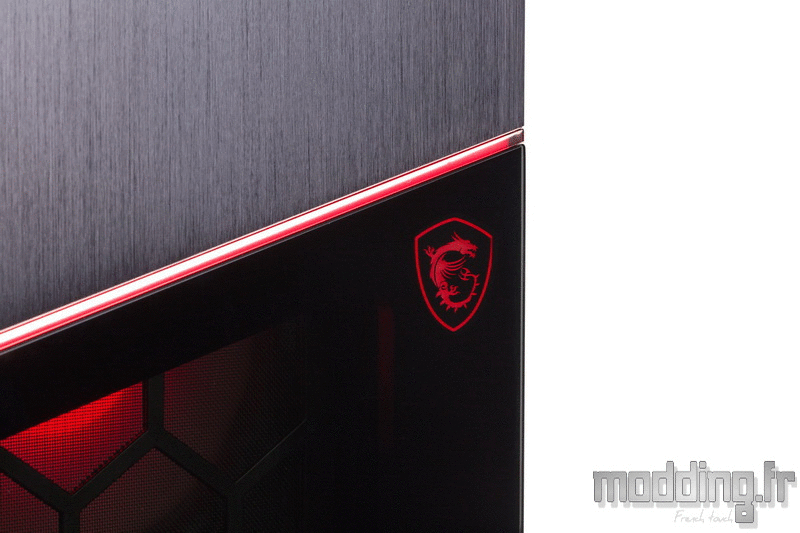

Nous avons vu lors du démontage que le logo MSI apposé sur la partie en verre trempé bénéficie aussi du rétroéclairage aRGB.
La surprise vient de l’insert bronze qui se révèle être translucide laissant aussi transparaître un rétroéclairage.
Un rétroéclairage aRGB qui provient de la bande de LED positionnée dans la structure de la façade.
