EXTÉRIEUR

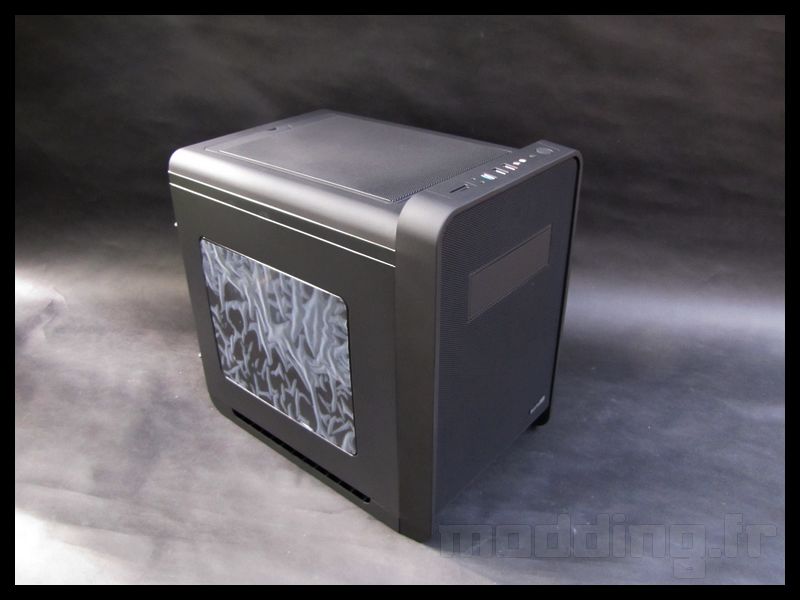

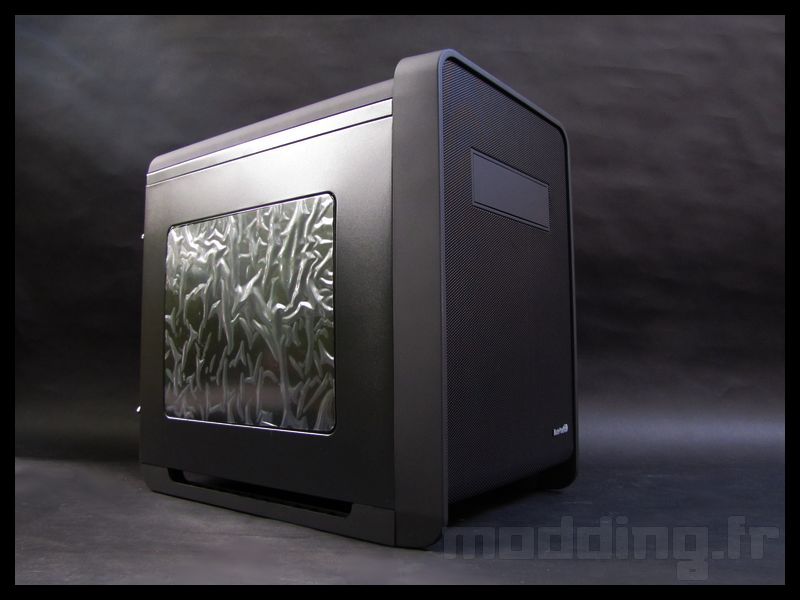

le Ammo Cube est un boitier au format mini tour, il mesure 420(L) x 278(l) x 410(h) mm et pèse 5.3kg. Il est constitué d’acier et de plastique. La peinture noir mat est superbe et produit un effet “soft-touch” de toute beauté.

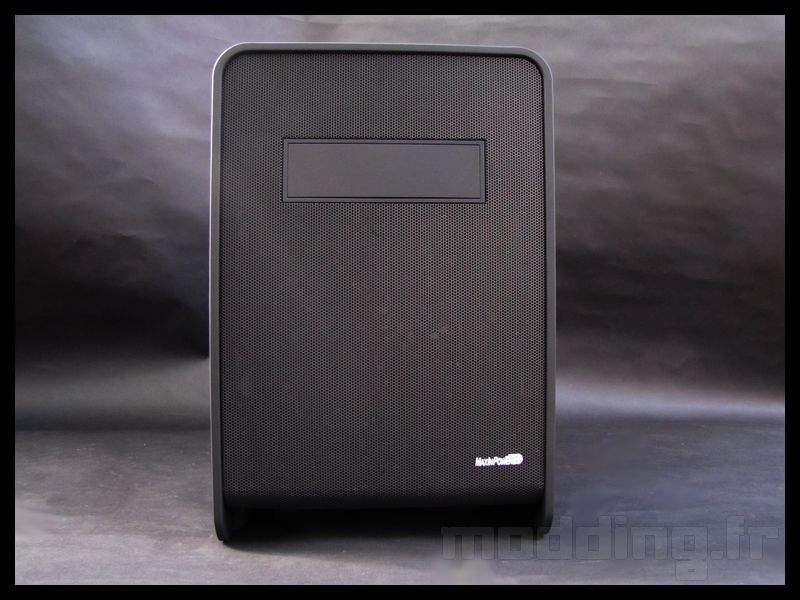

La face avant est constituée de mesh, seuls sont visibles l’emplacement 5,25″ pour un lecteur optique ou un rhéobus en haut et le logo de la marque en bas.

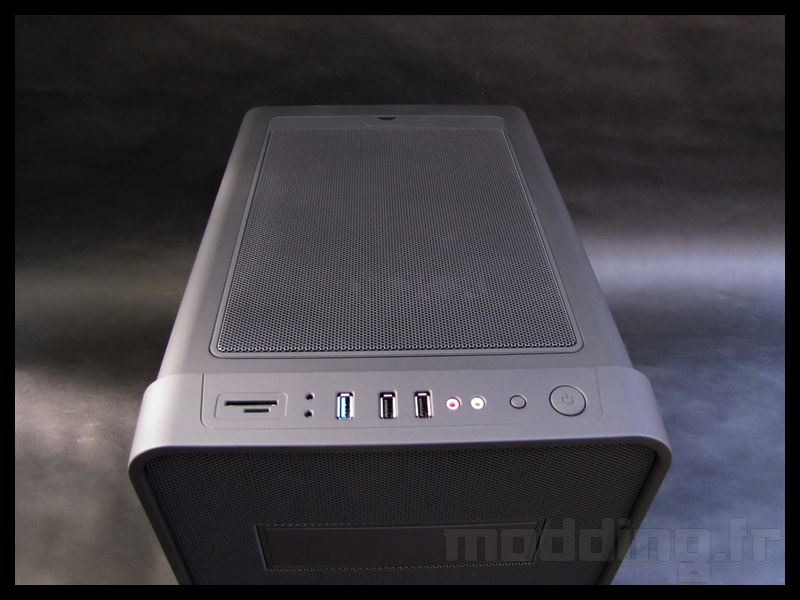

Sur le top on découvre les I/O du boitier avec de gauche à droite :
- 1 lecteur de cartes
- 2 leds, power et activité du disque
- 1 connecteur USB3
- 2 connecteurs USB2
- 2 connecteurs audio
- 1 bouton reset
- 1 bouton de démarrage
Toujours sur le top, une grille en mesh maintenue en place par 2 aimants recouvre 2 emplacements de 120 ou 140mm permettant d’accueillir 1 radiateur ou des ventilateurs de cette dimension.

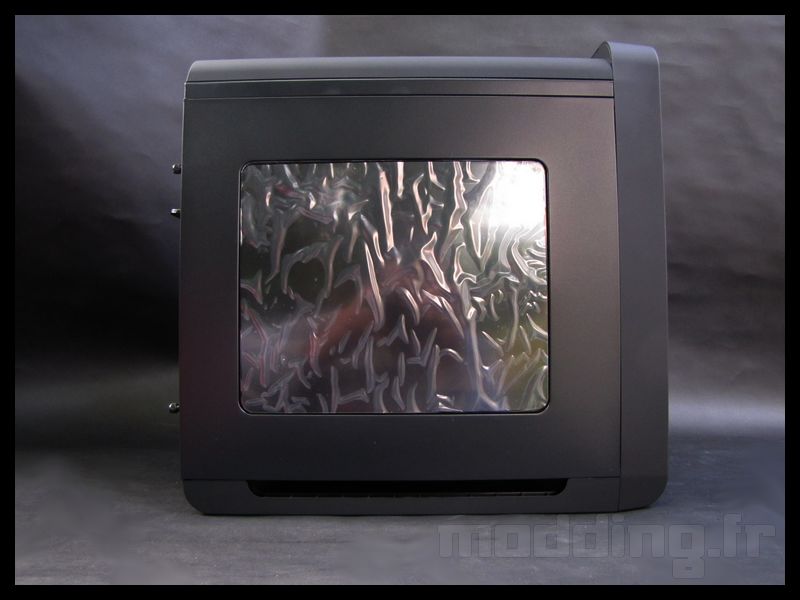

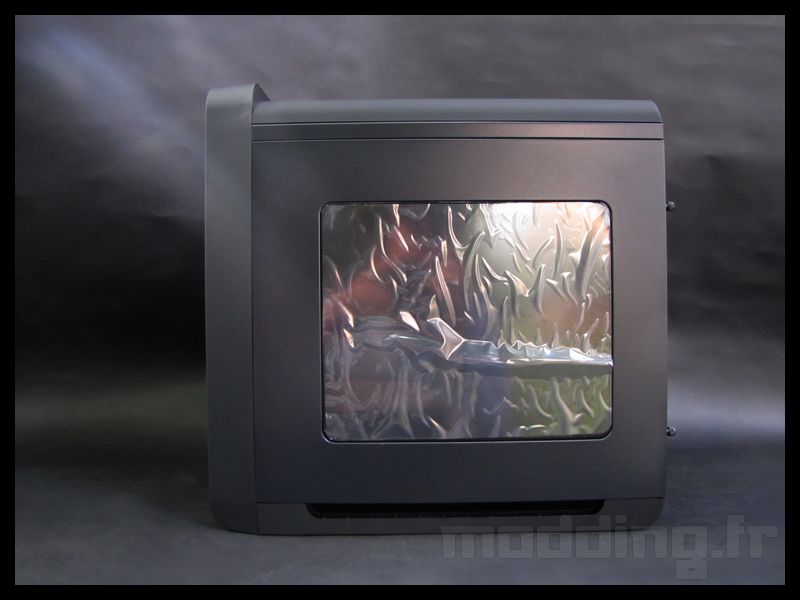

Les 2 côtés latéraux sont pourvus d’une large fenêtre.

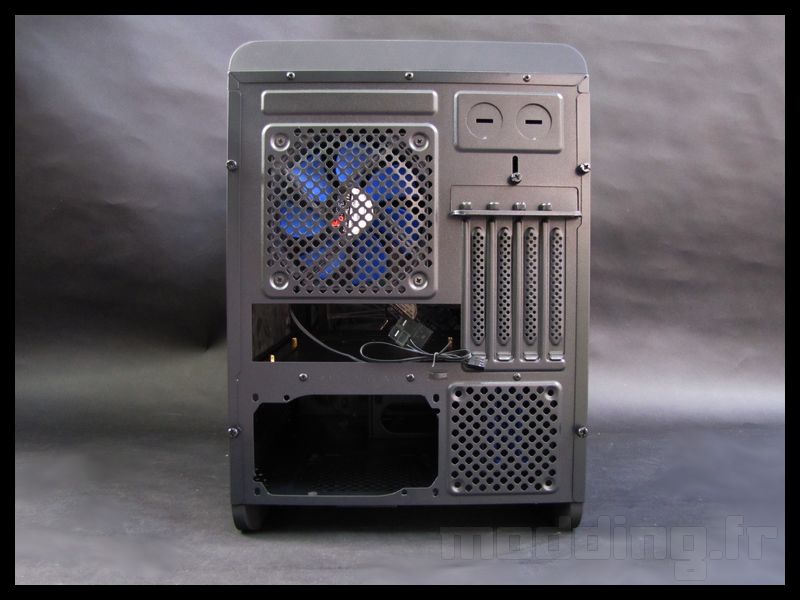

A l’arrière, on a l’alimentation en position basse avec une grille à côté. Au dessus on a les 4 équerres PCIe, l’emplacement pour l’I/O Shield de la carte mère avec au dessus une grille abritant un ventilateur de 120mm.

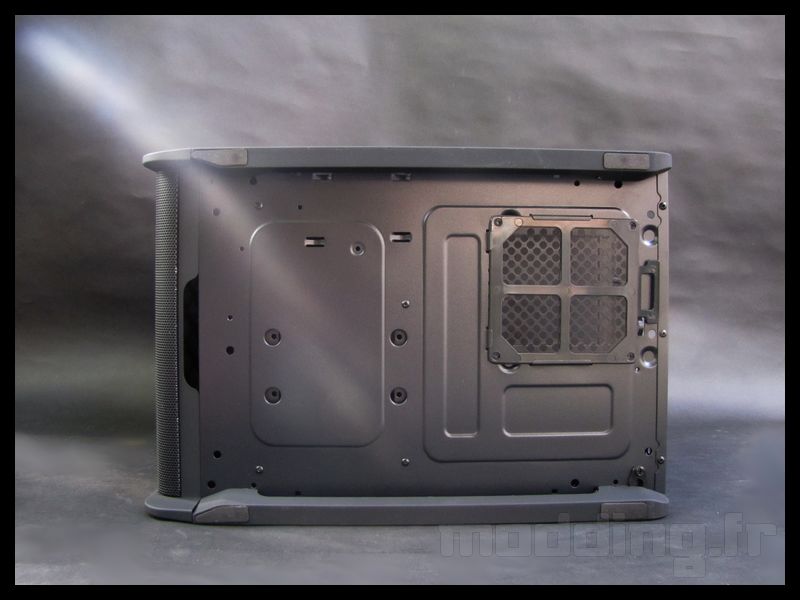

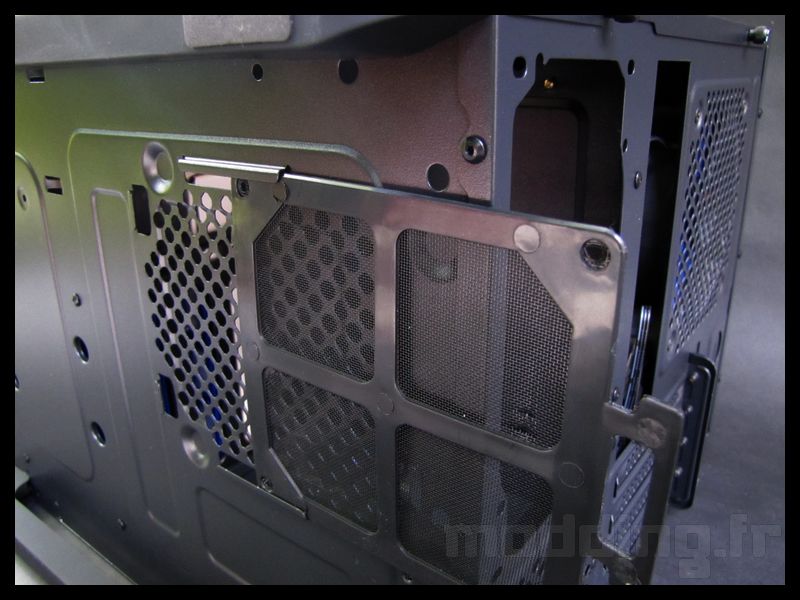

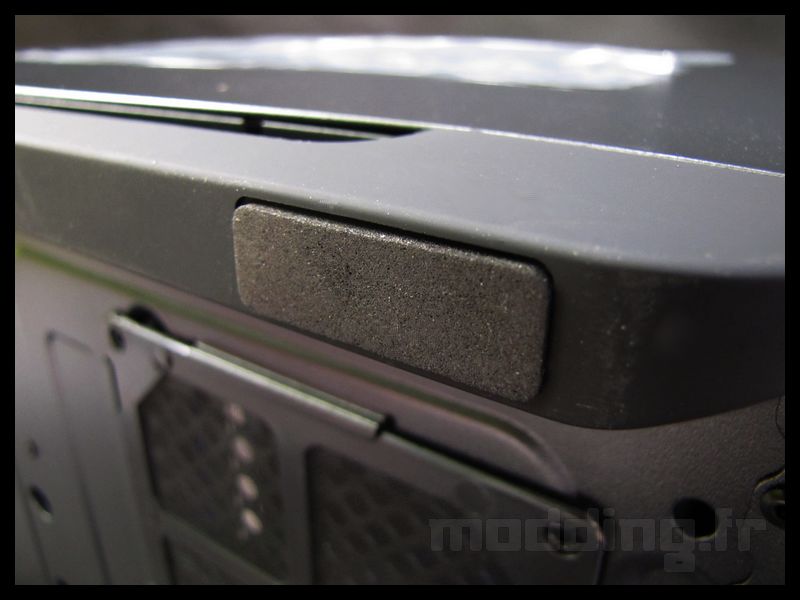

Dessous, l’Ammo Cube repose sur 4 patins en caoutchouc, à l’arrière un filtre de 120mm sur glissière protège l’alimentation contre l’intrusion de la poussière.
