Modularité :
Les deux supports de ventilation du SUP01 sont amovibles.
Chacun d’eux est fixé par une vis au châssis ainsi que par une vis sur la platine métallique qui chapeaute les coulisses.
Une fois ces vis retirées, les supports peuvent se maintenir au sein du châssis tout en nous donnant la possibilité de les basculer jusqu’à 45° grâce aux deux plots en caoutchouc présent sur leur bord inférieur.
Ces plots viennent se loger dans les orifices positionnés sur le bord interne du cache-alimentation.

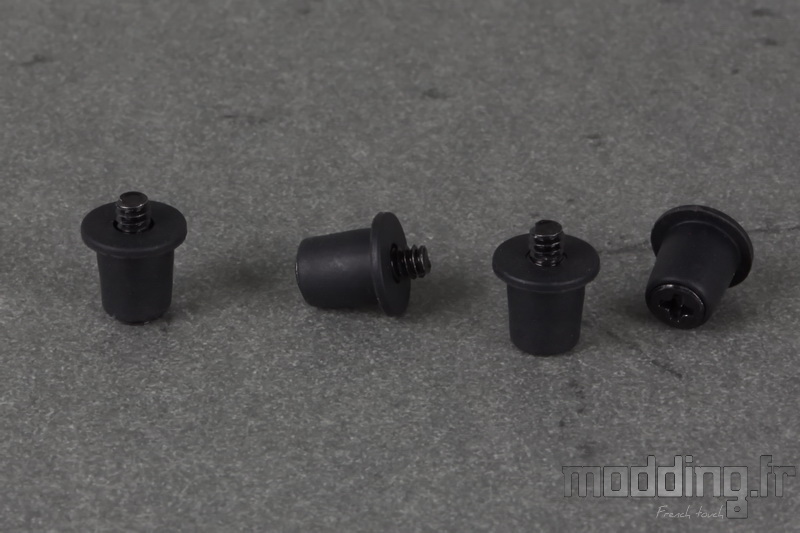

Lian Li fournit un jeu de 4 autres plots pour les remplacer si jamais ils venaient à s’user.
La forme oblongue des points de fixation permet d’ajuster la position des ventilateurs ou du radiateur.

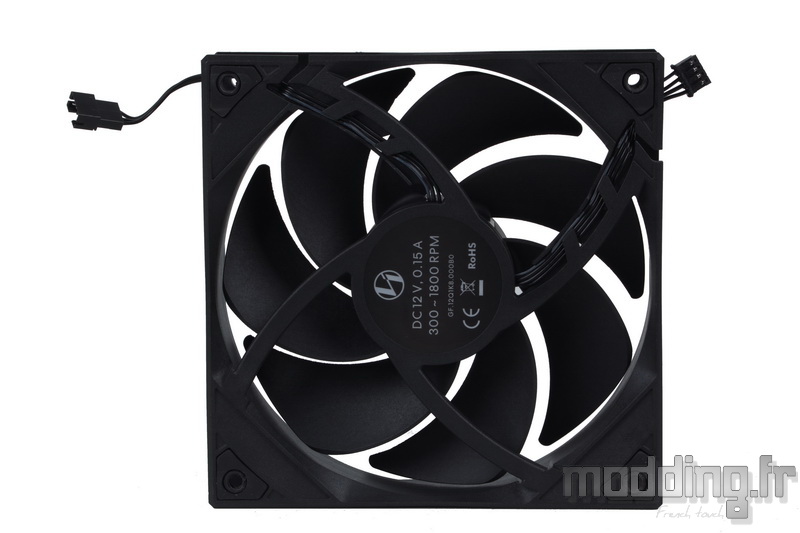

Les trois ventilateurs présents dans le SUP01 disposent d’un câblage spécifique.
Deux petits câbles aboutissant à une prise propriétaire de type mâle et femelle.
Ce dispositif permet de chainer les ventilateurs entre eux.
Lian Li fournit le câble (PWM) qui permet de relier la dernière prise sur l’une des prises Fan de notre carte mère.
Une manière de générer moins de câbles du côté des coulisses et de se passer d’un quelconque HUB PWM.
Une fois que nous avons déposé les deux supports de ventilation, nous avons un accès total aux coulisses.
La marque ne lésine pas dans le nombre d’attaches Velcro nous permettant de soigner le rangement des câbles.
Elles se répartissent à l’arrière du plateau de la carte mère et même sur le plateau du cache-alimentation.
Une attache de type pince en plastique se destine à prendre en charge le ou les câbles CPU.
Nous pouvons retirer la cage HDD du châssis.
Au préalable, il faut enlever les deux vis qui la maintiennent sur la base avant d’actionner sur la petite languette.
On peut alors accéder aux différents câbles émergeant des panneaux des connectiques.
La cage est en acier et est constituée de deux parties.
La partie supérieure est fixée sur la base par un jeu d’encoches et par une vis à main.
La structure dispose de rondelles en caoutchouc pour amortir les vibrations d’un disque dur 3.5″.
Des points de fixations sont aussi présents sur le plateau afin d’installer un SSD
La base de la cage est équipée d’un tiroir en plastique.
Ce tiroir peut accueillir un disque dur 3.5″ ou un SSD.
Pour retirer la façade, il est plus simple de déposer dans un premier temps le panneau supérieur du SUP01.
Tout comme les autres panneaux, la façade dispose d’un système de fixation invisible passant par un jeu de plots sphériques venant…
…S’insérer en force dans leur logement en plastique.
A l’instar du panneau supérieur, nous avons un filtre positionné sur la face interne de cette façade.
La fixation est facilitée par des bandes magnétiques.
Le retrait du support de ventilation nous permet aussi d’accéder à l’ajustement en hauteur de la large équerre dédiée au calage de la carte graphique.
Une vis à main ainsi qu’une simple vis assurent le serrage complet.

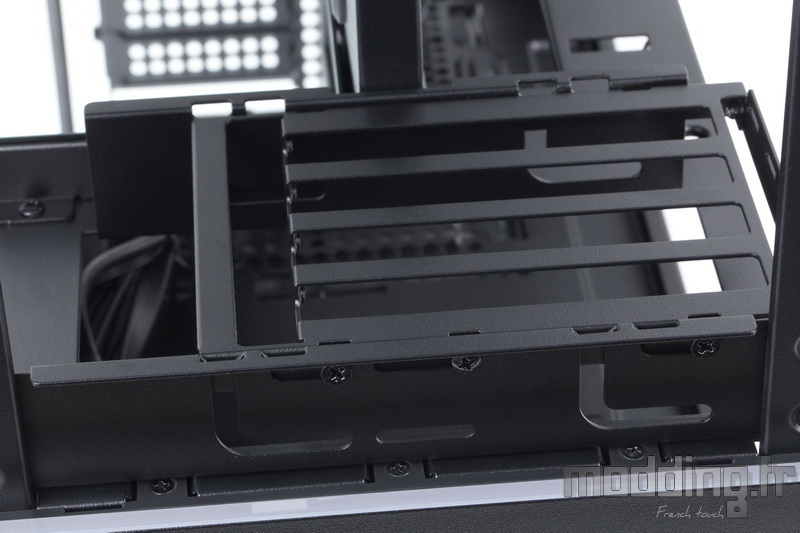

La carte graphique vient prendre place sur cette pièce en acier équipée de 4 équerres.
Le SUP01 est donc compatible avec les modèles les plus épais.
Nous pouvons ajuster la platine dans le sens de la largeur du boitier sur une vingtaine de millimètres afin de centrer la face ventilée de la carte graphique par rapport à la grille de la façade.
La pièce s’avère amovible ce qui facilite grandement l’installation de la carte graphique sur son support.
Cela permet aussi de passer le support sur des points d’ancrage positionnés 20 mm plus bas, pour peu que la carte graphique soit plus longue que 380 mm (taille maximale 400 mm).
Sous le plateau du cache-alimentation, nous avons deux pinces qui viennent prendre en charge le câble vidéo.
Le socle équipé de son miroir peut être retiré du cache-alimentation.
Il dissimule l’emplacement pour deux SSD.

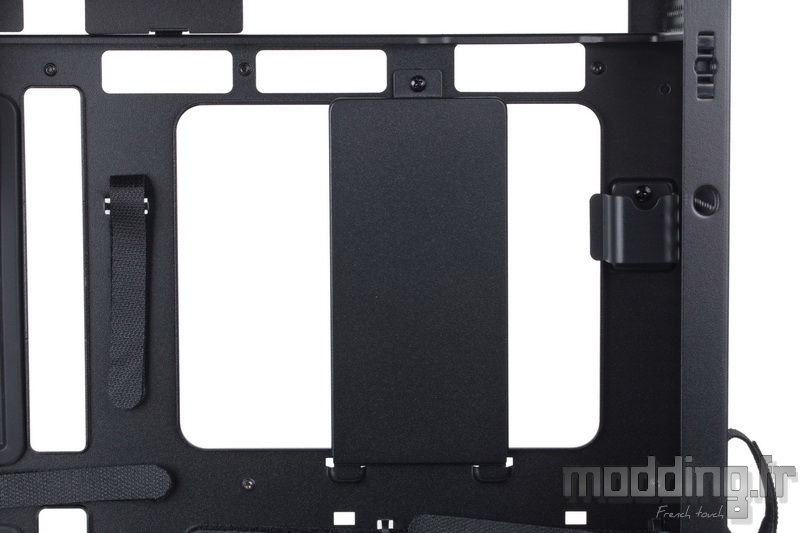

Lian Li propose aussi une plaque qui est fixée à l’arrière du plateau de la carte mère au niveau de la large ouverture donnant accès à l’arrière du socket.
Il s’agit d’une simple patine sur laquelle nous pouvons installer toute sorte de contrôleurs.
Nous terminons cette rubrique avec un élément présent dans le bundle.
Une sorte de cage que l’on peut visser sur les points de fixation taraudée présents sur la paroi arrière du châssis.
Cette cage n’est autre qu’un support de ventilation optionnel.
En l’absence d’un emplacement pour ventilateur sur la paroi arrière du SUP01 en raison de la conception spécifique de son châssis, Lian Li propose cette alternative avec un ventilateur que l’on installe en aspiration et qui vient souffler l’air extérieur autant dans le compartiment principal que du côté des coulisses.
