[TEST] Boitier Lian Li SUP01

L’extérieur :

Le style du SUP01 est plutôt sobre avec une forme bien carrée.
Il existe en noir (SUP01X) ou en blanc (SUP01W).
On ne peut pas passer à côté de ses parois aérées, et ce même sur l’arrière du châssis, mais ce qui nous interpelle c’est la faible profondeur du compartiment principal comme en témoigne la taille des équerres.

D’une largeur de seulement 212 mm, le SUP01 est bien plus haut (534 mm) que profond (404 mm).
Il y a bien sûr une raison technique à ce que le boitier soit tout en hauteur : l’installation de la carte graphique à l’avant du châssis.
Lian Li met en avant cette conception comme un atout qui permet de réduire l’encombrement sur le bureau par rapport à la plupart des boitiers PC généralement plus large et plus profond.

La façade est en deux parties.

Dans la zone inférieure, sur une hauteur de 100 mm, nous avons une paroi pleine sur laquelle prend place le logo de la marque.

Les lettres arborent un aspect métallisé, mais ce qui retient notre attention est la petite astuce de Lian Li qui consiste à utiliser son nom pour dissimuler le bouton Power (LIAN) et le bouton Reset (LI).
Dissimuler est un bien grand mot, car la marque rajoute les annotations trahissant la présence et la fonction de ces boutons (un peu de dissolvant devrait remédier à ce détail).

Un insert translucide d’à peine deux millimètres d’épaisseur sépare la partie basse de la façade de la grille Mesh qui se positionne au-dessus.
Lian Li pousse le concept un peu plus loin en insérant un rétroéclairage ARGB sous cette ligne de démarcation.

La grille Mesh occupe donc le reste de la façade.
On constate que les orifices sont de très petite taille : 1 mm de diamètre.

Le dispositif Mesh se propage sur les autres panneaux du SUP01 que ce soit sur le dessus ou sur la porte controlatérale.

La porte latérale est un panneau en verre trempé de 4 mm d’épaisseur.
La vitre mesure 397 mm de large sur 422 mm de hauteur.

Elle n’occupe donc pas toute la hauteur du boitier et l’on retrouve en partie basse cette zone en acier vue sur la façade.
Cette partie du boitier correspond au compartiment inférieur du châssis situé sous le cache-alimentation.

Installer le SUP01 sous le bureau ne serait pas une bonne idée comme en témoigne la position du panneau des connectiques.
Nous avons de gauche à droite :

Bouton Mode (M)
Bouton Couleur (C)
Un port audio unique
Un port USB 3.1 type C (USB 3.2 Gen 2 ou SuperSpeed USB 10 Gbps)
Deux ports USB 3.0 type A (USB 3.2 Gen 1 ou SuperSpeed USB)

Le SUP01 dispose de son propre contrôleur ARGB d’où la présence des boutons M et C.
Une simple pression sur le bouton M permet de passer en revue les 6 effets d’éclairage. Nous pressons le bouton C pour modifier la couleur de chaque effet (sauf pour le mode Arc-en-ciel qui combine les 11 couleurs disponibles).
Une pression de plus de 2 secondes sur le bouton M permet d’activer (ou désactiver) la synchronisation du rétroéclairage avec le logiciel de la carte mère à condition de connecter la prise ARGB 5V/D/-/G du contrôleur sur le header ARGB de la carte mère.
Une pression de plus de 2 secondes sur le bouton C active le mode statique.

L’insert translucide de la façade continue sa course sur le côté du SUP01 démarquant la zone inférieure de la porte en verre trempé.

La vitre se prolonge jusqu’au panneau supérieur du boitier.

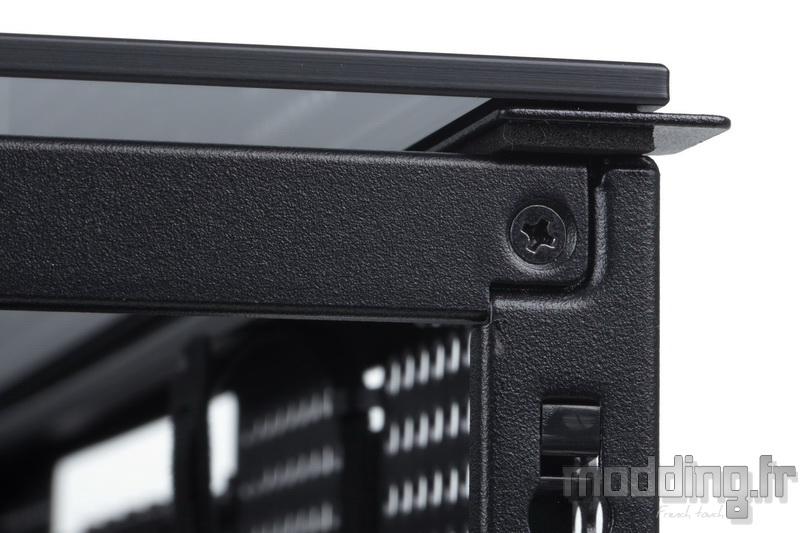

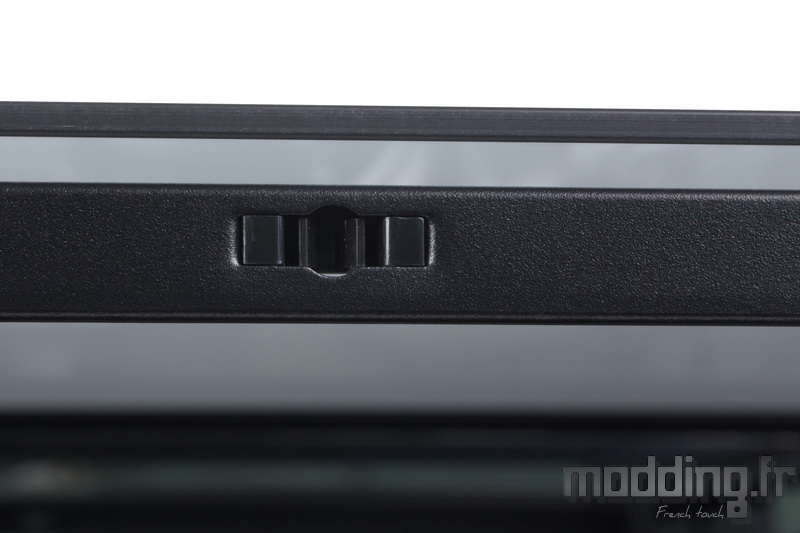

Un petit taquet positionné dans l’angle du côté de la paroi arrière facilite l’ouverture de la porte latérale.

La porte controlatérale laisse entrevoir l’intérieur du boitier.

Tout comme le 6500X de Corsair, Lian Li installe sur son SUP01 une porte totalement grillagée.

L’ouverture est aussi facilitée par la présence d’un taquet.
L’ensemble des panneaux du SUP01 dispose d’un système de fixation invisible de l’extérieur, ce qui permet à Lian Li de se passer d’une quelconque vis accentuant ainsi le style sobre, voire minimaliste, du boitier.

L’arrière du SUP01 présente une répartition spécifique des emplacements.

L’alimentation demeure en partie basse.

Un tiroir filtre est accessible par l’arrière du boitier.

Nous apprécions particulièrement l’adjonction d’un support spécifique au bloc d’alimentation.
Un support qui se fixe au châssis par 2 vis à main restant solidaires de sa structure en acier.
On installe l’alimentation en la glissant par l’arrière du boitier. Ce type d’installation facilite le rajout de câbles sur ladite alimentation sans avoir à complètement retirer cette dernière de son logement.

Ensuite, les choses deviennent plus spécifiques au SUP01.
Nous avons aux côtés de l’emplacement de l’alimentation, un passage de câble doté d’un oeillet en caoutchouc qui permet de glisser, ou du moins de faire sortir le câble vidéo (HDMI ou DisplayPort) du boitier.
Nous reviendrons sur cette particularité dans la section “Montage”.

On constate que la paroi arrière est totalement perforée, un véritable gruyère avec des orifices de plus grande taille (5 mm) que les grilles Mesh des autres panneaux.

Lian Li met en place sur différents points d’ancrage des bandes Velcro afin de réunir les câbles que l’on branche sur le panneau arrière de la carte mère.
On remarque aussi la présence de 4 points de fixation taraudés nous permettant d’installer un élément présent dans le bundle (plus de détails dans la section “Modularité”).

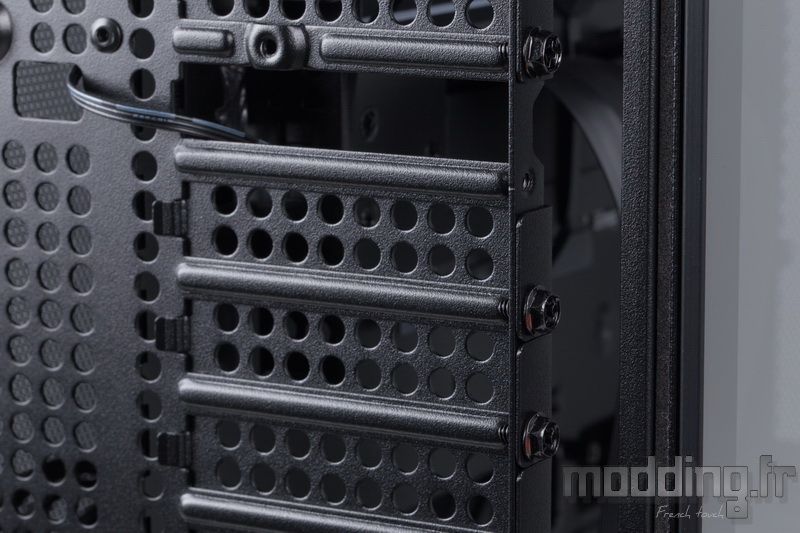

Au-dessus de l’alimentation, nous avons 7 emplacements occupés par 6 équerres.

La fixation des cartes filles s’effectue à l’extérieur du boitier.
Toutefois ce qui nous interpelle, c’est bien la taille de ces équerres qui n’est pas sans rappeler celles présentes sur le Y60 de HYTE.
Tout comme ce dernier, le SUP01 ne permet pas d’installer la carte graphique d’une manière classique directement connectée sur le port PCIe de la carte mère.
Mais, contrairement au Y60, le SUP01 propose un emplacement bien plus spécifique (“exotique”) à la carte graphique qui ne viendra pas se positionner contre la porte vitrée.

Dans la partie haute, nous avons l’emplacement de l’I/O Shield mais…
Mais pas d’emplacement pour un quelconque ventilateur !
Le SUP01 nous réserve quelques surprises que nous allons découvrir plus en détail lorsque nous ouvrirons ses portes.

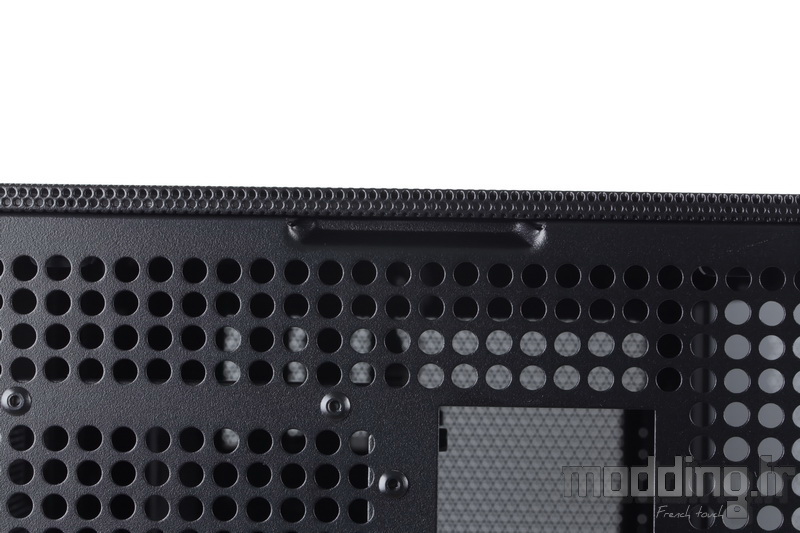

Le bord supérieur de la paroi arrière révèle une encoche qui facilite la désolidarisation du panneau supérieur du boitier.

La base du châssis.

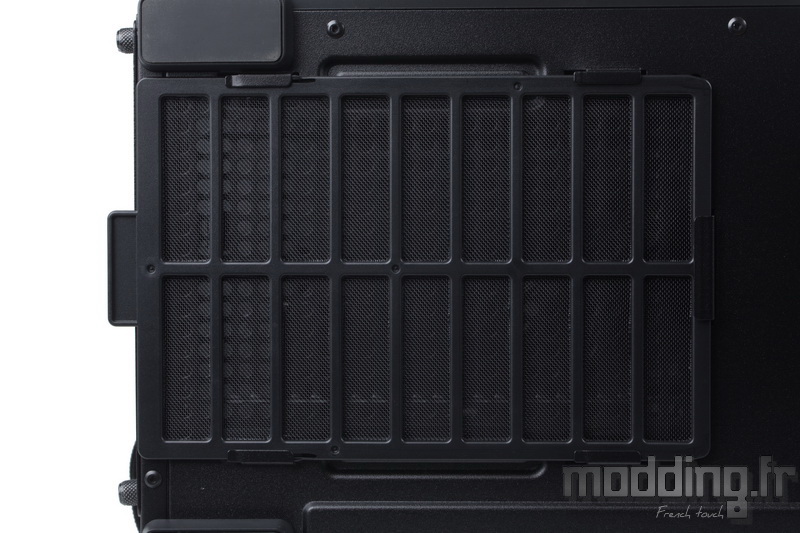

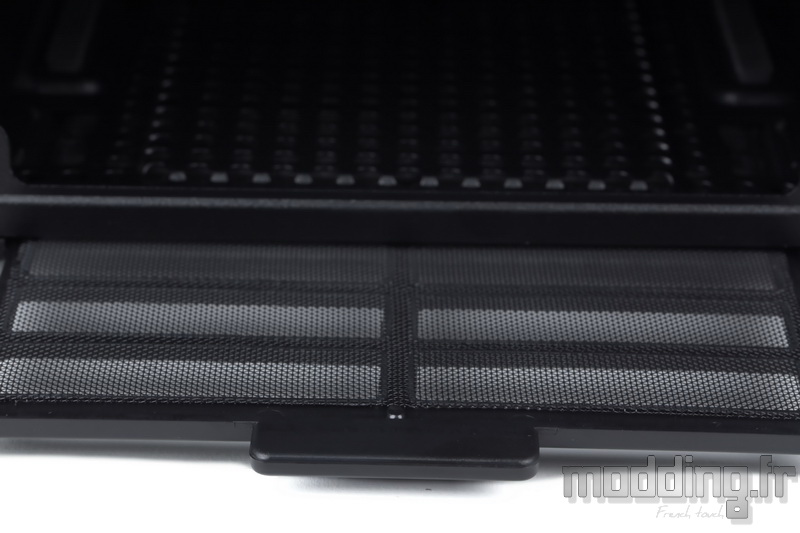

Le tiroir filtre accessible par l’arrière du SUP01 n’occupe que…

…L’emplacement de l’alimentation.

Sur la partie antérieure, on découvre la fixation de la cage HDD sécurisée par deux vis.

Les 4 pieds en plastique de forme rectangulaire surélèvent le boitier d’une dizaine de millimètres.
Indépendants les uns des autres, ils disposent d’un patin en caoutchouc assurant le contact avec le sol et limitant la transmission des vibrations tout en scotchant le boitier sur ledit sol.

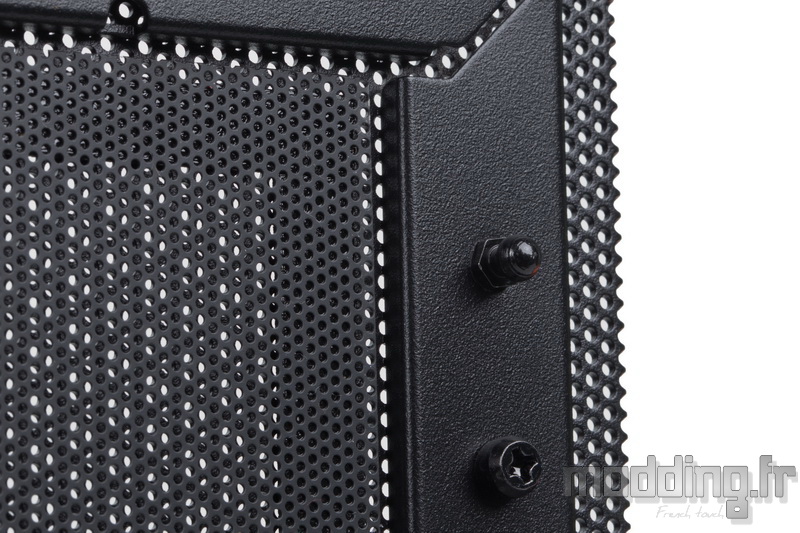

La partie haute du SUP01 est totalement occupée par une grille Mesh identique à celle de la façade ou de la porte controlatérale.

Lian Li favorise grandement l’aération de son boitier avec ces différentes parois grillagées.
Pour autant, nous verrons que l’approche de Lian Li en matière de ventilation active est quelque peu surprenante !

Nous positionnons nos doigts sur l’encoche présente sur le bord supérieur de la paroi arrière pour faciliter le retrait de ce panneau.
Le système de fixation passe par des petits plots de centrage accompagnés de plots sphériques qui …

…Viennent s’insérer en force dans leur logement en plastique.
Si l’un de ces logements présente des signes de faiblesse, nous rappelons que Lian Li propose 4 unités de rechange dans le bundle.

La face interne du panneau dispose d’un filtre souple amovible.
Sa fixation est assurée par des bandes magnétiques.

Le retrait du panneau ne découvre pas un emplacement pour ventilateurs comme l’on pourrait s’y attendre…
Nous avons là un premier aperçu de la disposition des différents compartiments que propose le châssis du SUP01 et là !
On ne peut que s’interroger sur la faible profondeur du compartiment principal !!!
Il semble y avoir moins de place que dans les coulisses !

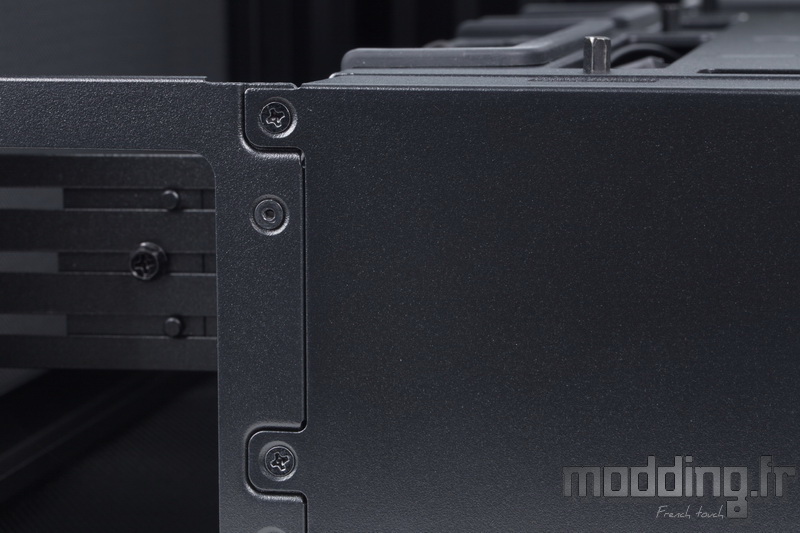

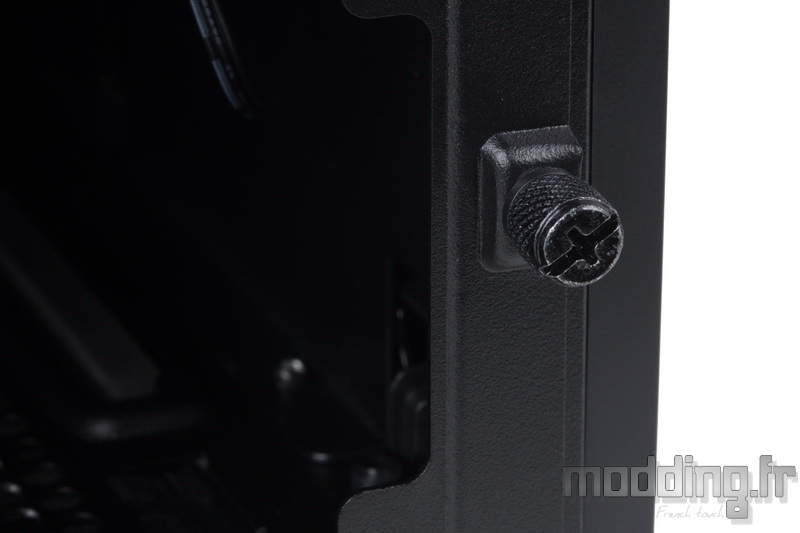

On remarque la présence de vis qui permet de démonter quelques éléments du châssis comme ici la barre supérieure tout contre la porte vitrée.

Ou là, la plaque qui recouvre les coulisses du SUP01.

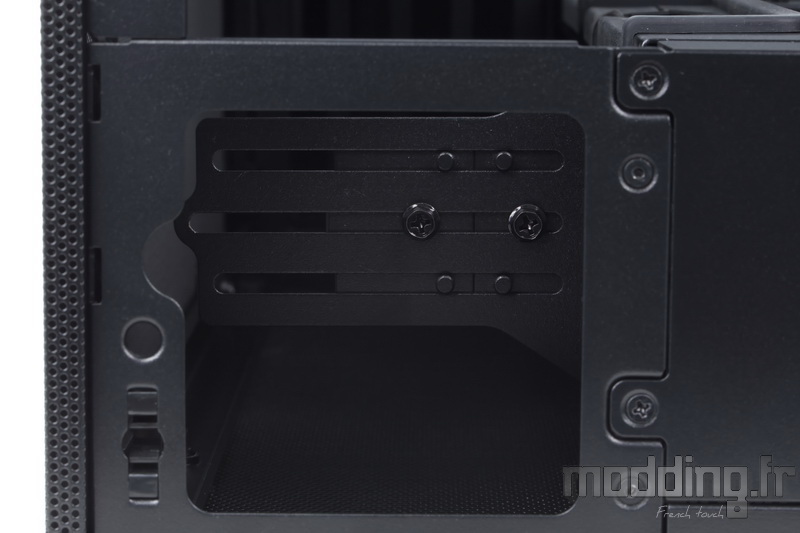

A l’avant de cette pièce, nous avons cette petite fenêtre qui permet d’accéder à une large équerre en acier doté de vis pour ajuster la position de petites pièces métalliques (???).
Il est temps de passer à la rubrique suivante pour essayer de mieux comprendre le concept du “Redefined Layout” que nous propose Lian Li.
