Les caractéristiques :
Tout comme pour le Lancool 217 que nous vous avions présenté récemment, le carton d’emballage du O11 Dynamic Mini V2 adopte un style sobre et fonctionnel. Il conserve sa teinte brute, rehaussée d’une illustration en vue trois-quarts plongée du boîtier, permettant d’en apprécier le design général.
Grâce aux deux panneaux en verre trempé représentés, l’aperçu offert sur le visuel donne une idée claire de l’apparence extérieure, mais aussi de l’agencement interne du châssis.
Le boîtier est proposé en deux versions : une déclinaison standard, dépourvue de ventilation, et une version Flow, livrée avec pas moins de cinq ventilateurs préinstallés.
Sur la partie supérieure de la face avant, on retrouve le logo de Lian Li, le nom du modèle ainsi qu’un rappel de ses principales caractéristiques techniques.
La mention “compact” y est clairement mise en avant, tout en précisant le volume interne du boîtier : 45 litres, contre 43 litres pour la version précédente.

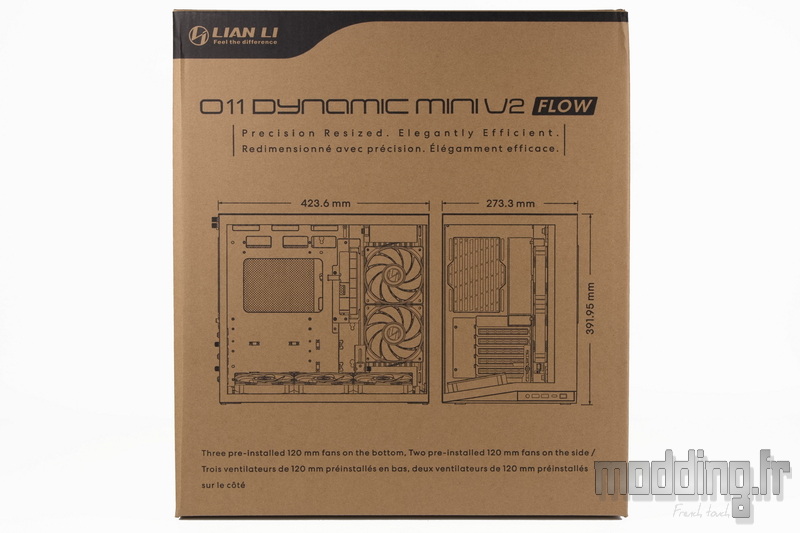

La face opposée de l’emballage reprend le logo de la marque et le nom du boîtier, accompagnés de deux illustrations du O11-D Mini V2 : une vue de face et une vue de profil.
Ces visuels apportent davantage de détails sur l’aménagement interne du compartiment principal, tout en permettant de mieux appréhender les proportions générales du boîtier.
Lian Li y indique également les dimensions extérieures du châssis, ainsi que la position exacte des cinq ventilateurs préinstallés sur la version Flow.
Les côtés du carton, quant à eux, ne fournissent aucune information supplémentaire.

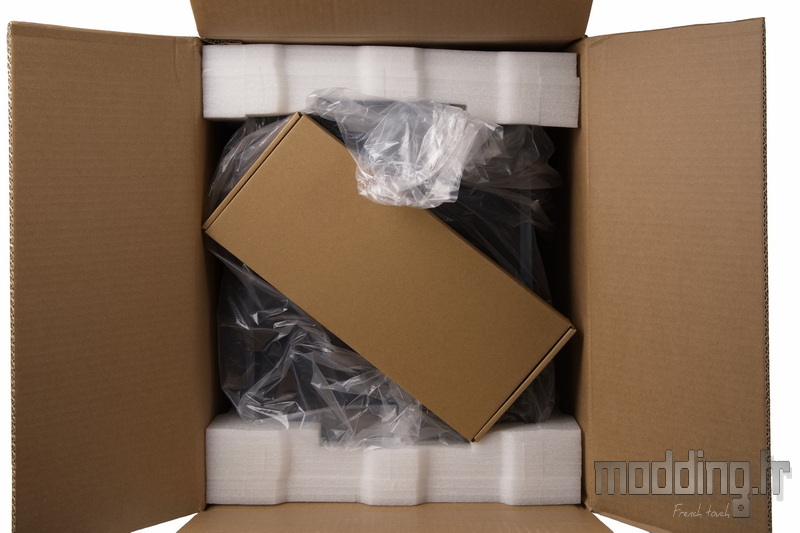

À l’ouverture du carton, on découvre tout d’abord une petite boîte disposée au-dessus du boîtier.
Le boîtier lui-même est soigneusement calé entre deux blocs de mousse expansée et enveloppé dans une housse plastique, destinée à le préserver de la poussière et des micro-rayures pendant la livraison.

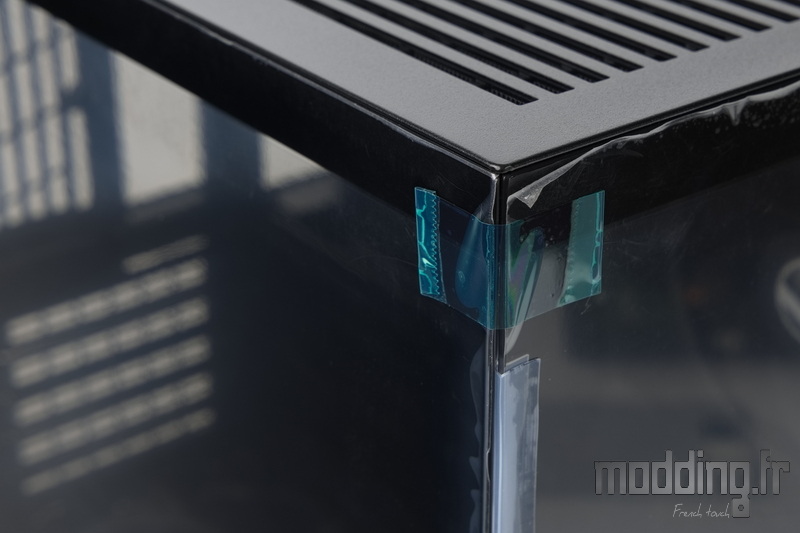

Les panneaux en verre trempé sont protégés par un film plastique adhérant sur leurs deux faces, afin de prévenir les rayures pendant le transport.
Lian Li ajoute également une fine bande en caoutchouc entre les deux vitres, destinée à éviter tout contact direct susceptible de provoquer des marques.
Un ensemble de protections appréciable, même si, comme nous le verrons plus loin, elles n’ont pas suffi à préserver parfaitement notre exemplaire d’essai.

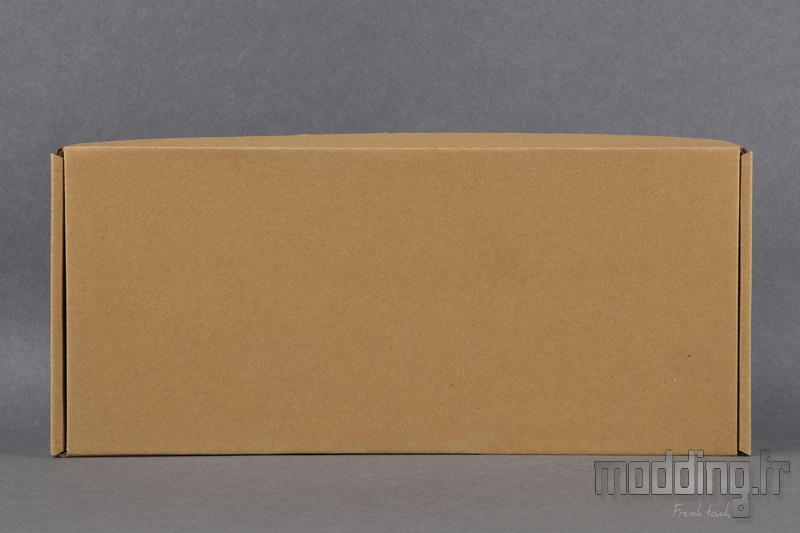

Cette boîte contient l’ensemble du bundle propre au boîtier.

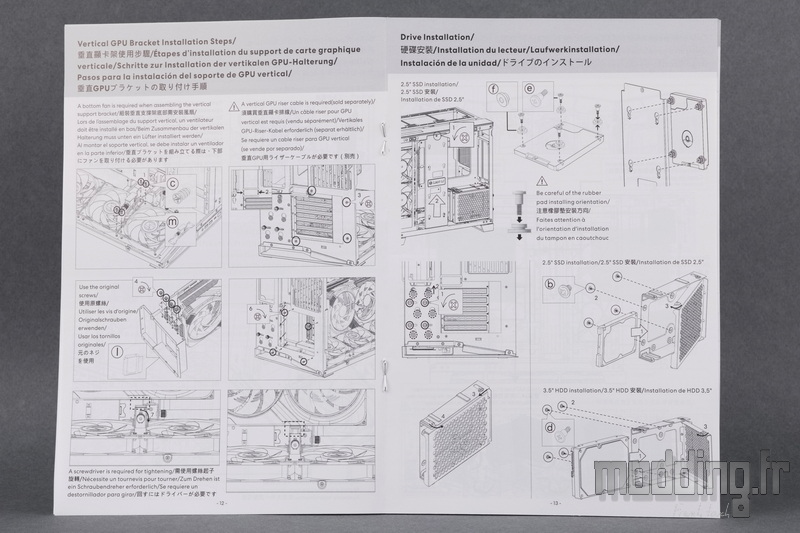

On trouve le manuel d’utilisation.
Il se présente sous la forme d’un livret dans lequel on trouve divers schémas illustrant les différentes étapes de montage de notre configuration à l’intérieur du boîtier.
Ces schémas sont accompagnés de textes explicatifs, traduits en plusieurs langues, dont le français, ce qui facilite grandement la compréhension, même pour les utilisateurs moins expérimentés.

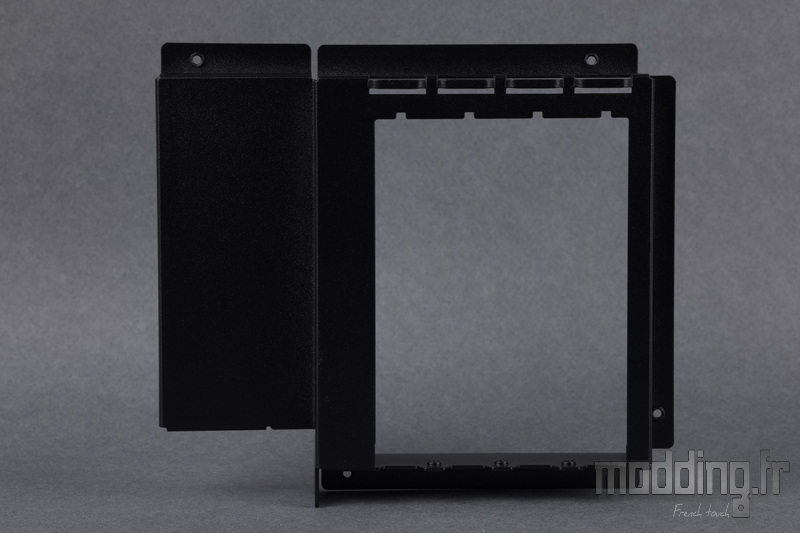

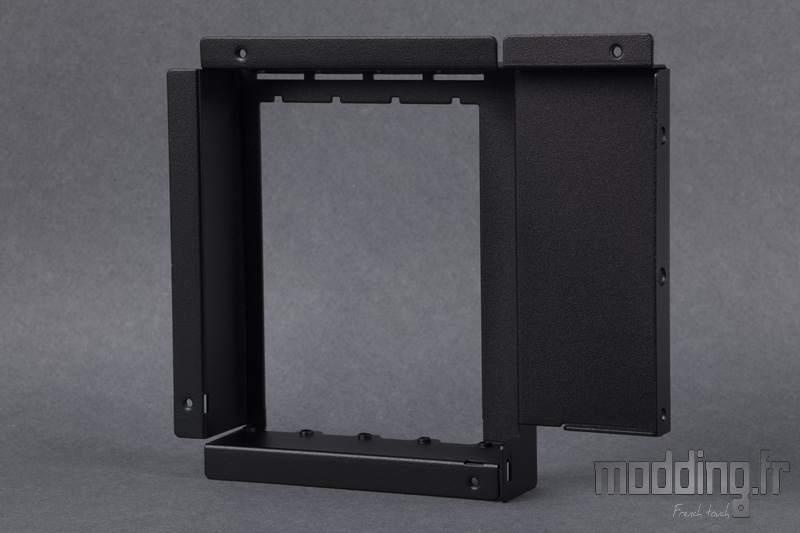

Parmi les premiers accessoires présents dans le bundle, on retrouve une pièce en acier destinée à être fixée sur la paroi arrière du boîtier.
Il s’agit d’un support optionnel permettant de faire pivoter les équerres d’extension de 90°, afin d’installer une carte graphique à la verticale.
Le câble riser nécessaire à l’installation verticale de la carte graphique reste une option à acquérir séparément. Toutefois, comme nous le verrons plus loin, cette configuration place la carte graphique juste au-dessus des trois ventilateurs installés à la base du châssis.
Pour supporter le poids du GPU dans cette position, Lian Li fournit cet accessoire dédié.

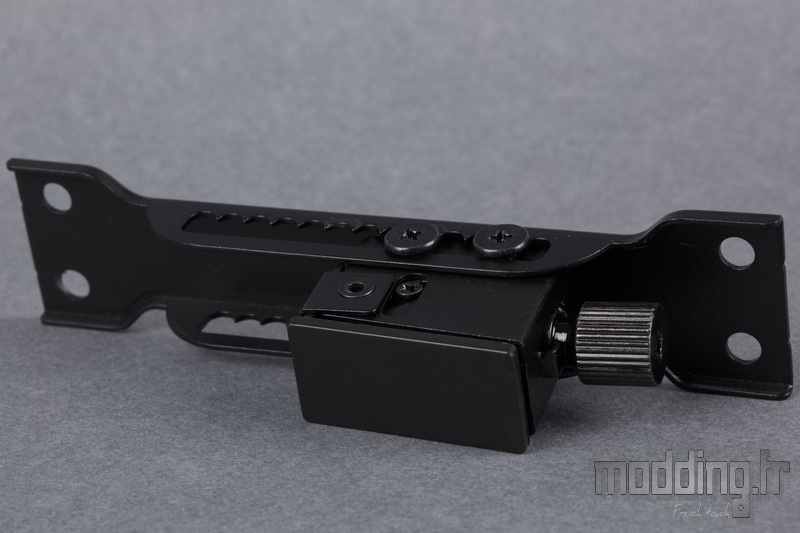

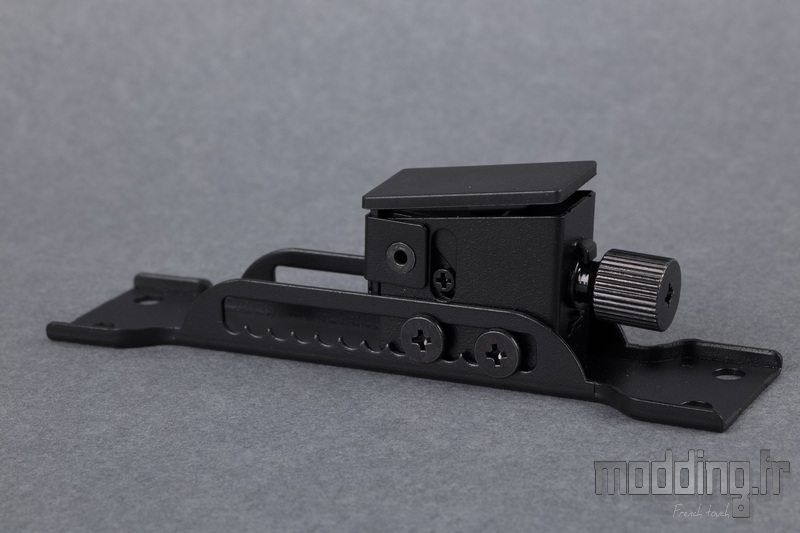

Ce support anti-affaissement pour carte graphique verticale se fixe au-dessus des ventilateurs inférieurs. Il intègre un mécanisme de levage à vis permettant un ajustement précis de la hauteur, afin de s’adapter aux différentes épaisseurs de cartes, tout en préservant un bon dégagement pour la circulation de l’air. Ce système garantit à la fois stabilité et maintien optimal du GPU.
Lian Li précise à ce sujet : “Lors de l’installation d’un GPU vertical, le câble riser/connecteur PCIe GPU doit être installé à partir du deuxième emplacement, afin d’éviter toute interférence avec les ventilateurs inférieurs.”
Nous reviendrons sur ce point plus en détail dans la section “ Montage ”.

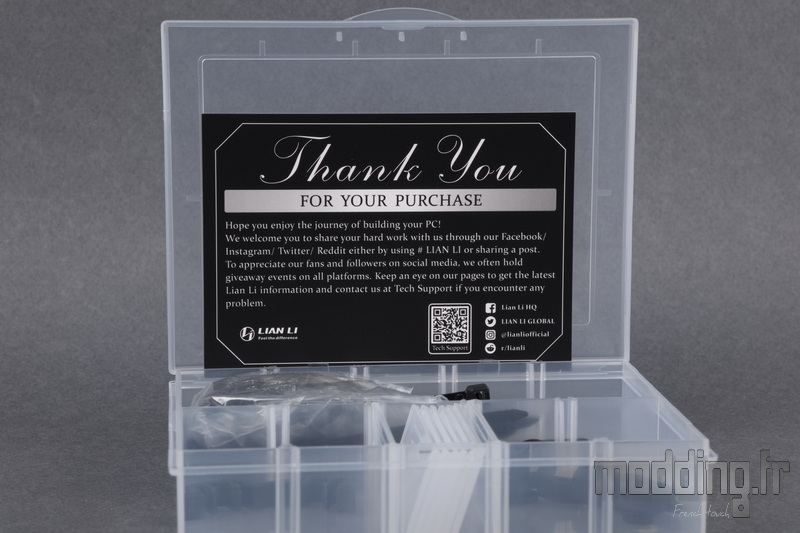

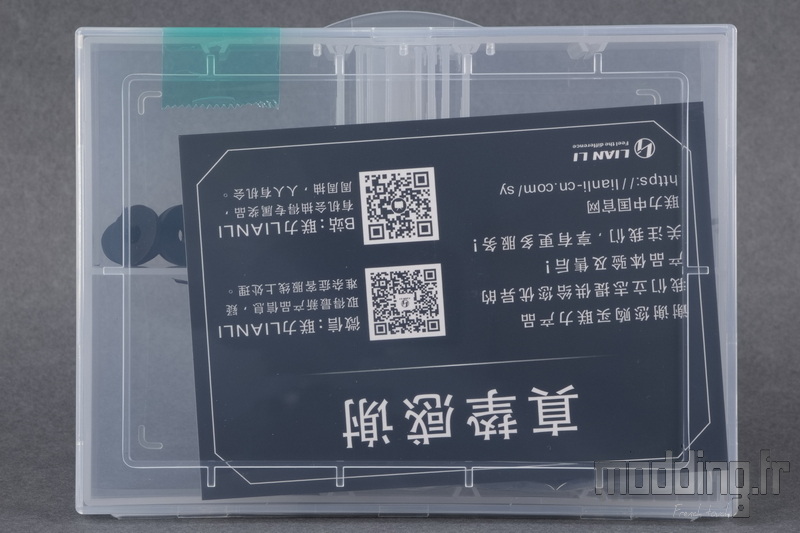

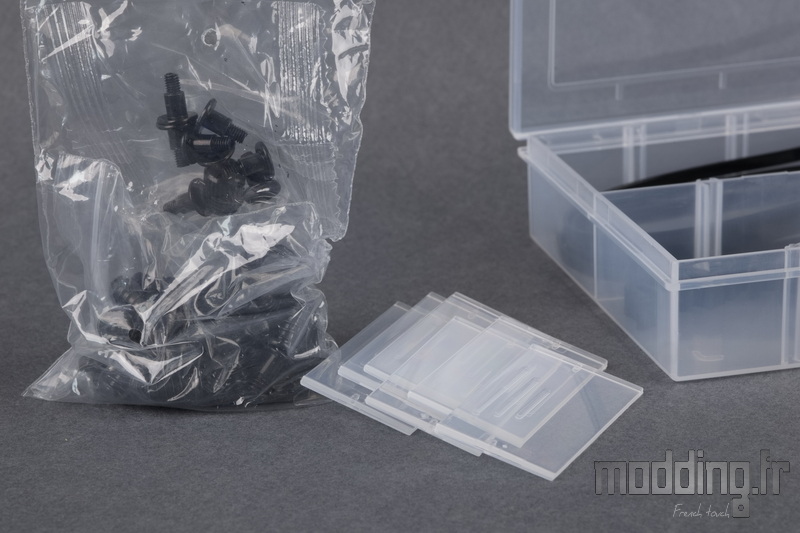

La marque fournit une petite boîte en plastique transparent dans laquelle est rangée la visserie.
Nous trouvons également une petite carte nous remerciant pour l’achat du O11-D Mini V2.
La visserie est regroupée en vrac dans un sachet zippé.
On y trouve également quelques séparateurs en plastique, permettant de réorganiser et moduler l’espace interne de la boîte selon les besoins.

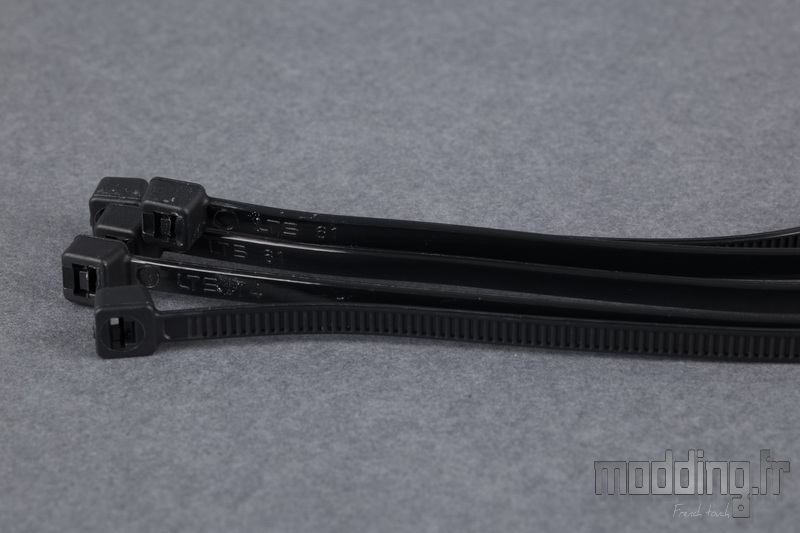

La boite contient un lot de cinq colliers Serflex.

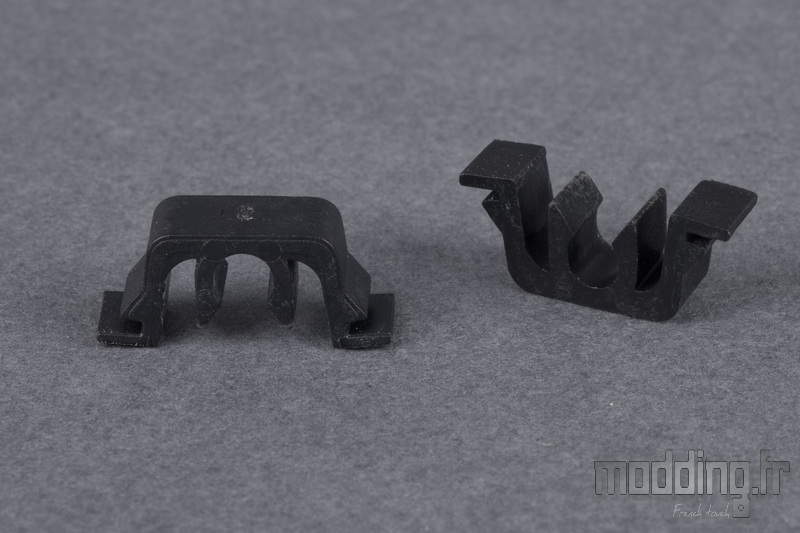

Les différents panneaux du boitier disposent d’un système de fixation invisible depuis l’extérieur. Certains sont basés sur des plots sphériques qui s’insèrent en force dans leur logement, où se trouve une pince en plastique.
Si ce type de pince venait à se dégrader avec le temps, du fait des ouvertures et fermetures répétées des panneaux, Lian Li fournit un lot de deux pinces supplémentaires.
8 rondelles en caoutchouc sont dédiées à l’installation des différentes unités de stockage, quel que soit leur format.

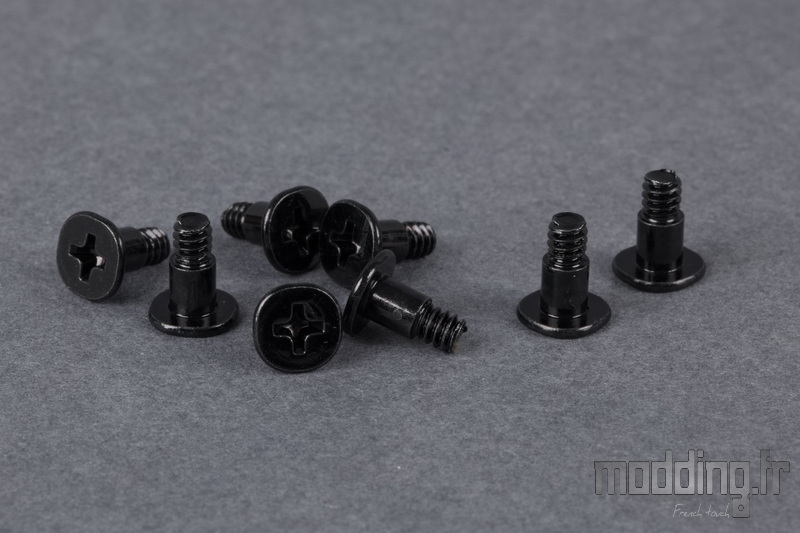

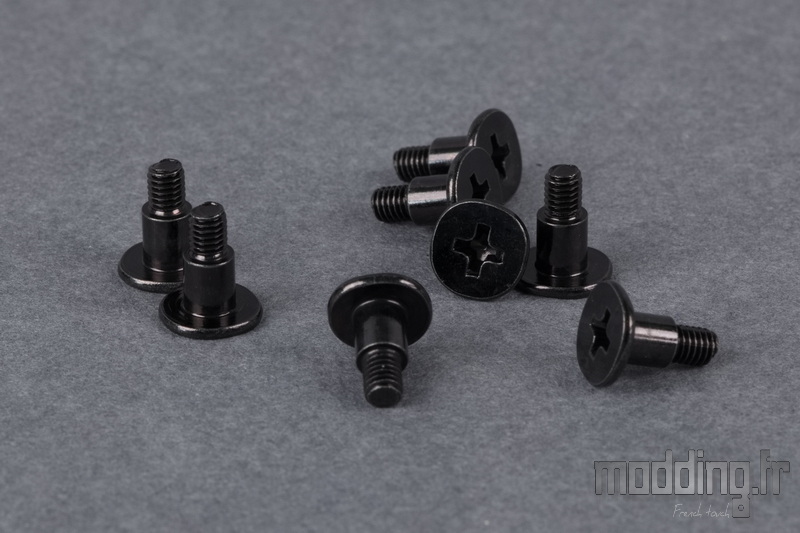

Ces rondelles en caoutchouc sont accompagnées de huit vis à épaulement dotées d’un pas de vis M3, spécifiquement prévues pour l’installation des SSD. Ce couple vis/rondelle permet d’assurer un montage stable tout en limitant les vibrations.
Lian Li fournit également huit vis à épaulement avec un pas de vis de type UNC 6-32, spécialement conçues pour l’installation des disques durs au format 3,5″.

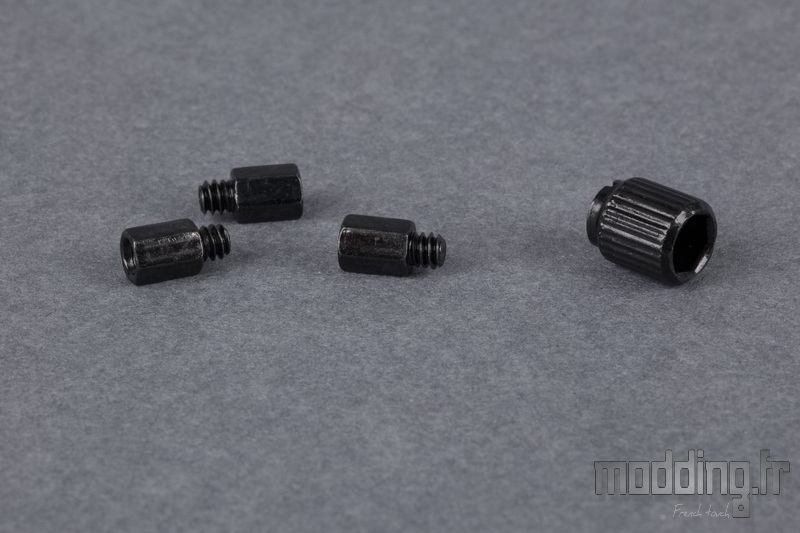

Nous avons trois entretoises supplémentaires ainsi qu’un petit outil facilitant leur installation sur le plateau de la carte mère.
Quatre vis UNC 6-32 à tête large sont utilisées pour l’installation du bloc d’alimentation.

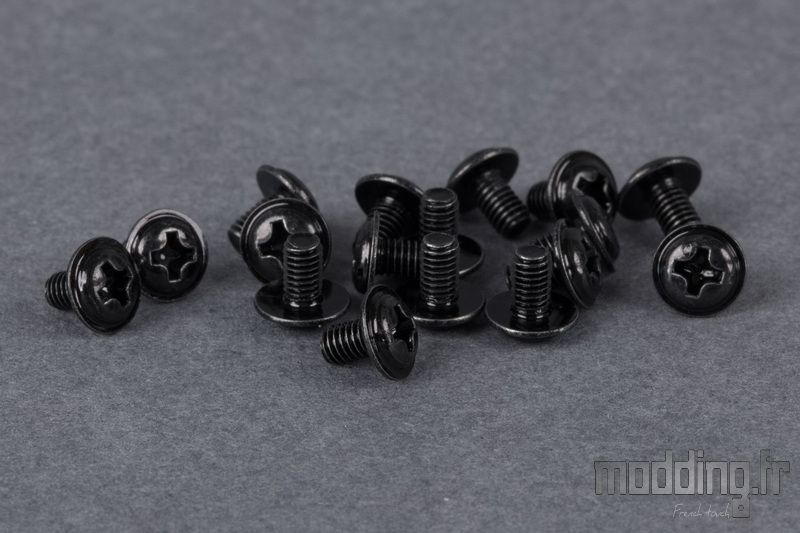

Nous disposons de 17 vis M3, dont certaines servent à fixer la carte mère sur ses entretoises.

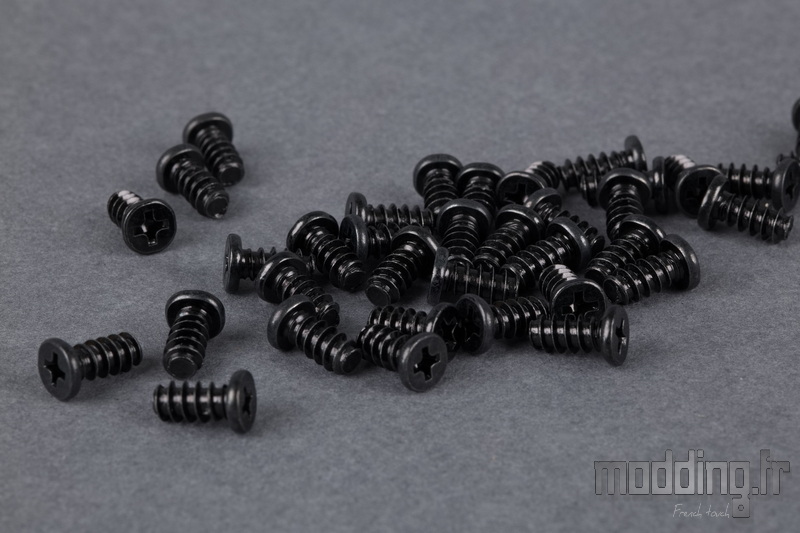

Pas moins de 36 vis dédiées à la fixation des ventilateurs sont également fournies, de quoi couvrir l’ensemble des emplacements disponibles, y compris en cas de remplacement ou d’ajout ultérieur.

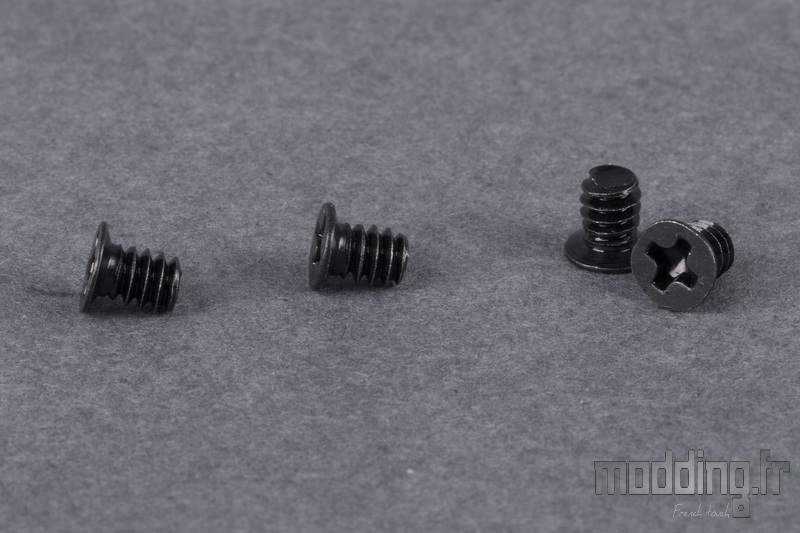

Nous terminons le détail de cette quincaillerie avec quatre petites vis à tête plate.
Les spécifications :
| Matériau |
Acier, verre trempé (4 mm) et Aluminium (2 mm) |
| Couleur extérieure |
Noir (ou blanc) |
| Couleur intérieure |
Noir (ou blanc) |
| Panneaux en verre trempé |
Oui (porte latérale et façade) |
| Dimensions (L x P x H) |
273.3 x 423.6 x 391.95 mm |
| Taille maximum de la carte graphique |
400 mm |
| Hauteur maximale ventirad |
160 mm |
| Profondeur maximale alimentation |
200 mm |
| Format(s) |
ATX, Micro ATX, mini ITX |
| Port d’extension |
5 |
| Emplacements 3.5’’ |
2 |
| Emplacements 2.5’’ |
4 (dont 2 communes 3.5’’) |
| Nombre de ventilateurs fournis |
5 (Version Flow) |
| Emplacements ventilateurs |
Arrière : 1 x 120
Latéral : 2 x 120
Top : 3 x 120 ou 2 x140
Base : 3 x 120 |
| Emplacements radiateurs |
Top : 360 ou 280
Latéral : 240 |
| Filtre anti-poussière |
Oui |
| Connexions entrées / sorties |
2 x USB 3.2 Gen 1 / 1 x USB 3.2 Gen 2 Type C / 1 x Audio |
