Montage :
Lian Li fournit deux cages HDD pour ceux qui souhaitent intégrer des unités de stockage au sein du Lancool 217, sous la forme de disques durs au format 3,5″.

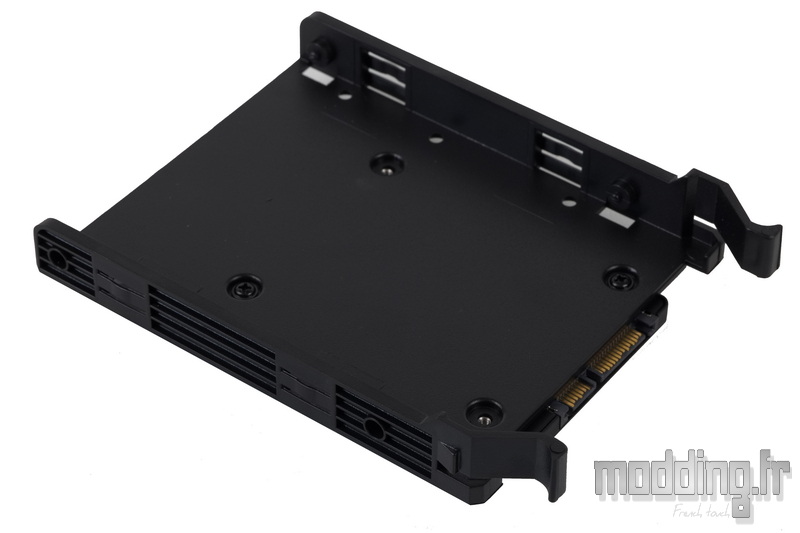

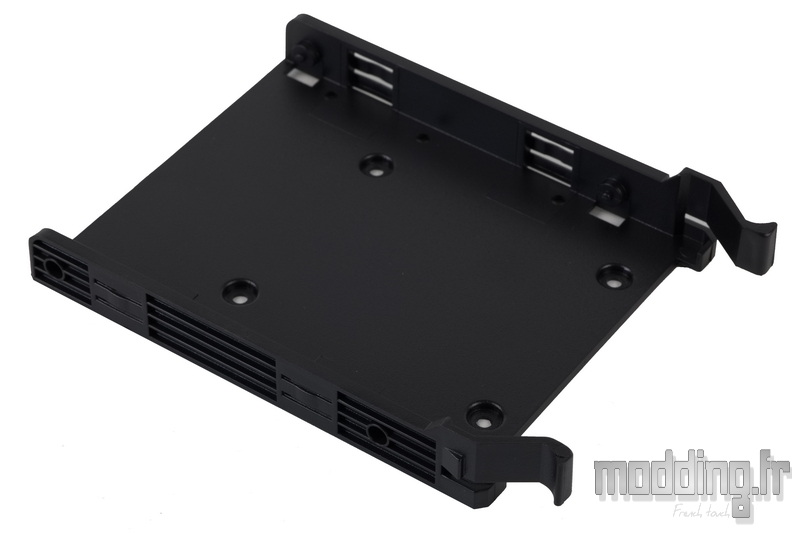

Chaque cage est équipée d’un tiroir en plastique.
Ce tiroir dispose également de points de fixation permettant d’installer un SSD au format 2,5″, qui vient alors se loger sous le tiroir à l’aide de quatre vis M3.

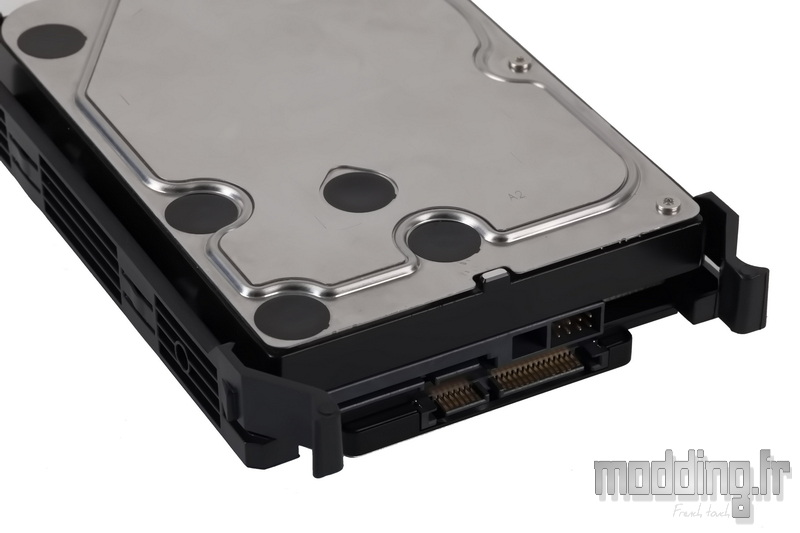

Les bords du tiroir sont équipés de petits ergots en plastique qui permettent de maintenir un disque dur 3,5″ sans nécessiter d’outil, assurant ainsi une installation rapide et efficace.
Le tiroir ayant atteint sa capacité maximale en unités de stockage, nous passons à l’installation d’un second périphérique qui vient se positionner directement sur le plateau supérieur de la cage HDD.
Ce plateau est perforé de points de fixation compatibles avec les formats 2,5″ et 3,5″, et l’on note la forme caractéristique des orifices, qui n’est pas sans rappeler celle des fixations des ventilateurs en façade ou sur le cache-alimentation du Lancool 217.

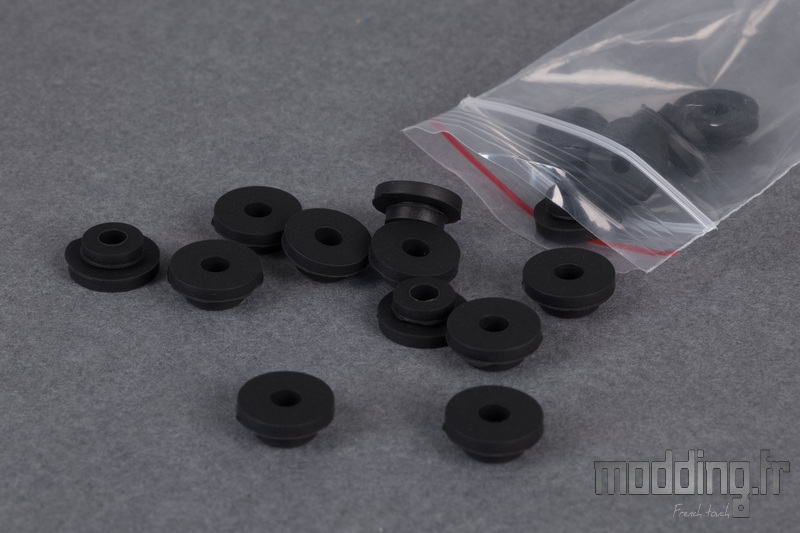

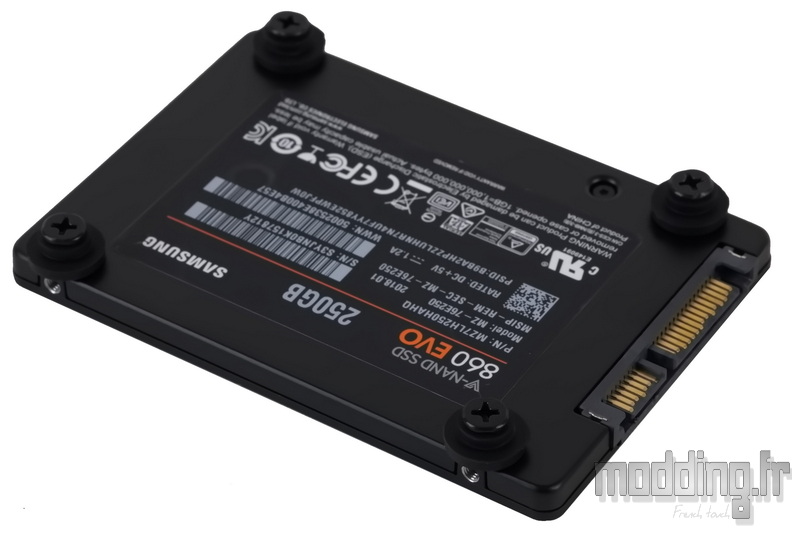

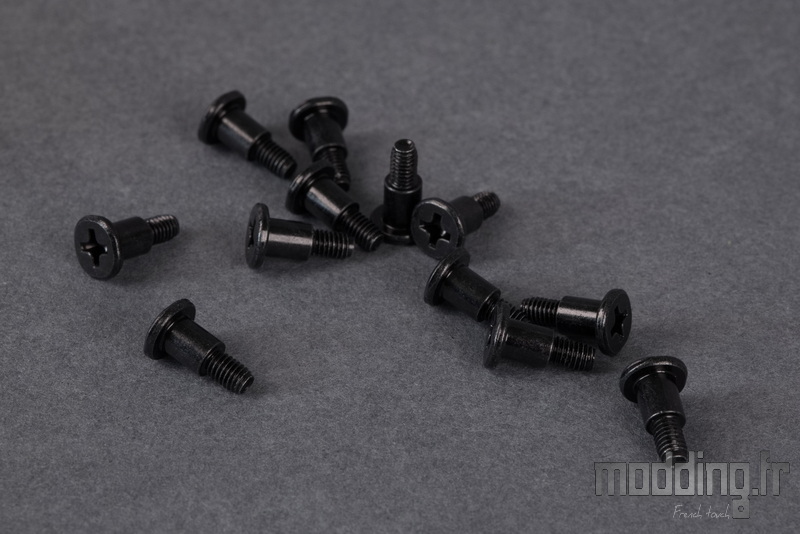

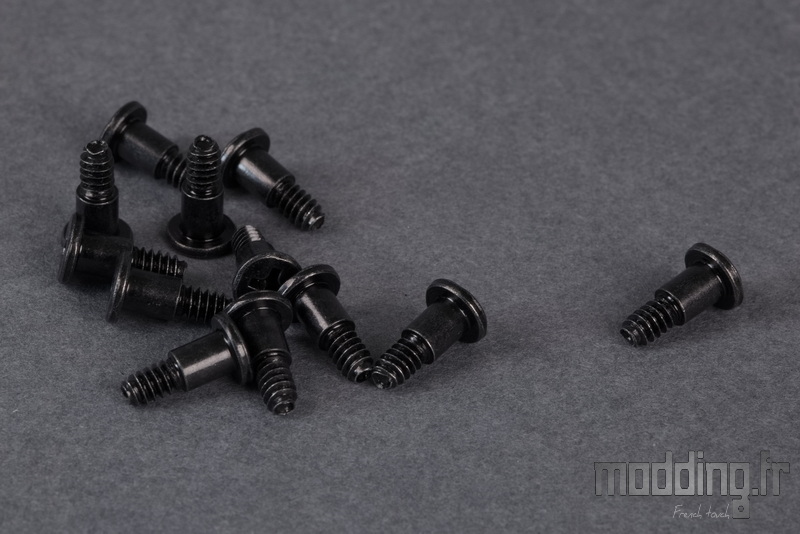

Pour assurer l’installation, il est nécessaire d’équiper le disque ou SSD de quatre vis à épaulement (M3 pour les SSD, UNC 6-32 pour les disques durs), chacune accompagnée de sa rondelle rainurée.
Il convient de prêter attention à l’orientation de la rondelle : la partie au diamètre le plus large doit être placée au contact du boîtier du disque.
Nous glissons le tiroir dans la cage HDD jusqu’à ce qu’il soit correctement verrouillé.

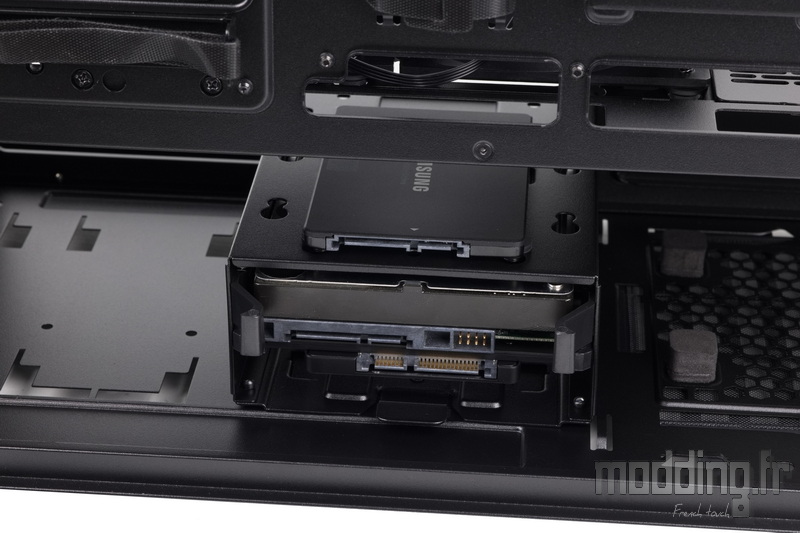

Ensuite, nous insérons l’unité de stockage préalablement équipée de ses vis à épaulement et rondelles rainurées dans les orifices spécifiques du plateau supérieur de la cage.
La capacité totale des deux cages HDD est alors la suivante :
- 4 disques durs 3,5″ et 2 SSD,
- ou 2 disques durs 3,5″ et 4 SSD,
selon la combinaison choisie.
Il ne reste plus qu’à insérer la ou les cages HDD dans leur emplacement, situé sous le cache-alimentation.
Nous rappelons que cette zone est volontairement laissée libre par Lian Li afin de favoriser le flux d’air : l’air frais entre par les grilles des panneaux latéraux, est aspiré par les deux ventilateurs placés sur le plateau du cache-alimentation, puis redirigé vers le compartiment principal, notamment en direction de la carte graphique.
L’installation de cages HDD dans cette zone vient donc perturber ce flux d’air, en obstruant partiellement le passage, ce qui peut affecter l’efficacité du refroidissement de l’ensemble du système.
Si notre configuration de stockage ne prévoit aucune unité au format 3,5″, le Lancool 217 offre d’autres emplacements dédiés à l’installation de SSD.

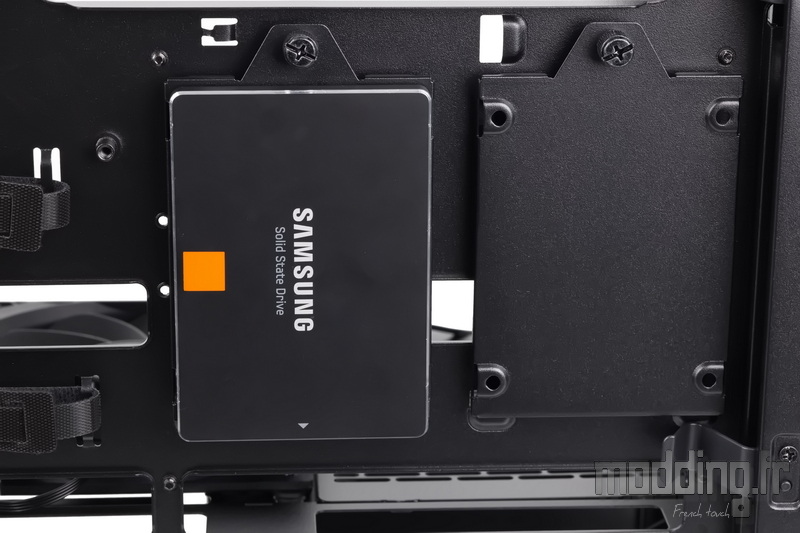

Cela passe par deux supports en acier, positionnés à l’arrière du plateau de la carte mère, juste sous la baie donnant accès à l’arrière du socket. Chaque support permet d’installer un SSD au format 2,5″, fixé à l’aide de quatre vis M3.
On note également la présence de points de fixation supplémentaires sur le plateau. Ainsi, si l’on choisit de n’utiliser qu’un seul support, il devient possible de le repositionner à l’horizontale, offrant une flexibilité supplémentaire en matière d’organisation interne et de gestion des câbles.

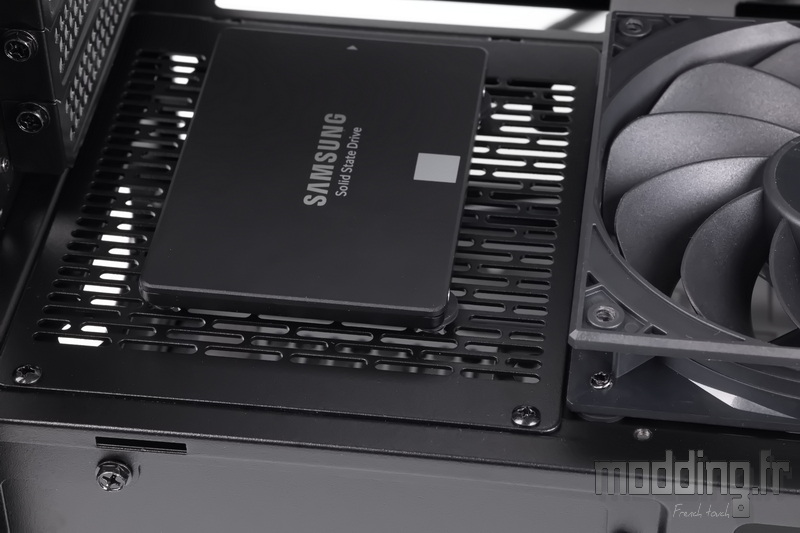

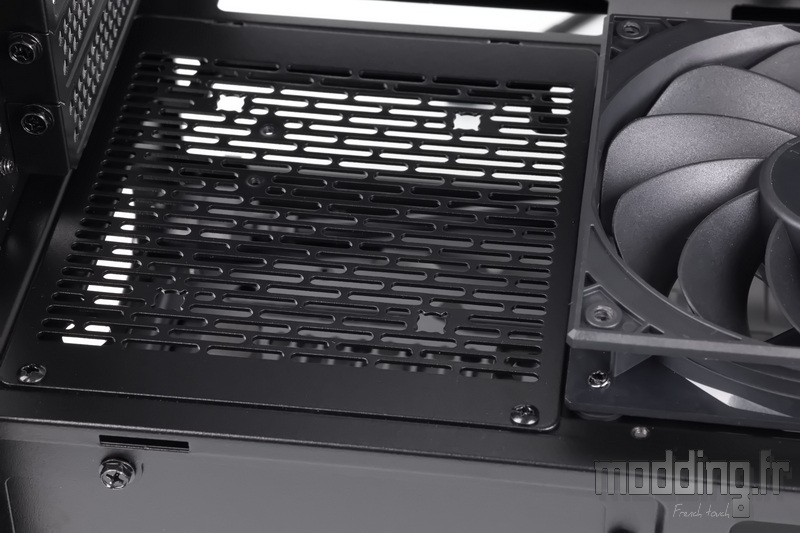

La grille située sur le plateau du cache-alimentation, juste au-dessus de l’alimentation, offre une alternative supplémentaire pour l’installation d’un SSD au format 2,5″.
On y remarque la présence de quatre orifices spécialement prévus pour la fixation d’un SSD, en plus des orifices taraudés utilisés pour l’installation du riser.
On équipe le SSD de ses rondelles en caoutchouc, à l’instar de l’installation sur le plateau supérieur de la cage HDD, puis on le fixe sur la grille en veillant à ce que les rondelles s’insèrent correctement dans les orifices prévus à cet effet.
La capacité totale en matière de stockage du Lancool 217 est alors la suivante :
- 4 disques durs 3,5″ et 5 SSD,
- ou 2 disques durs 3,5″ et 7 SSD,
selon la combinaison choisie.
L’alimentation s’installe simplement en la glissant dans son logement par les coulisses. Bien sûr, nous retirons au préalable la plaque qui obstrue l’ouverture arrière de cet emplacement.

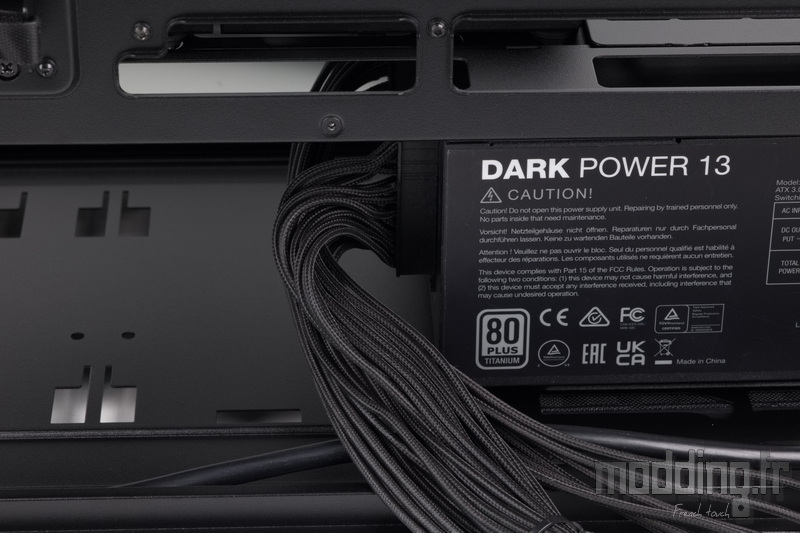

De manière classique, les câbles branchés sur le bloc sont donc dirigés vers l’avant du boîtier.

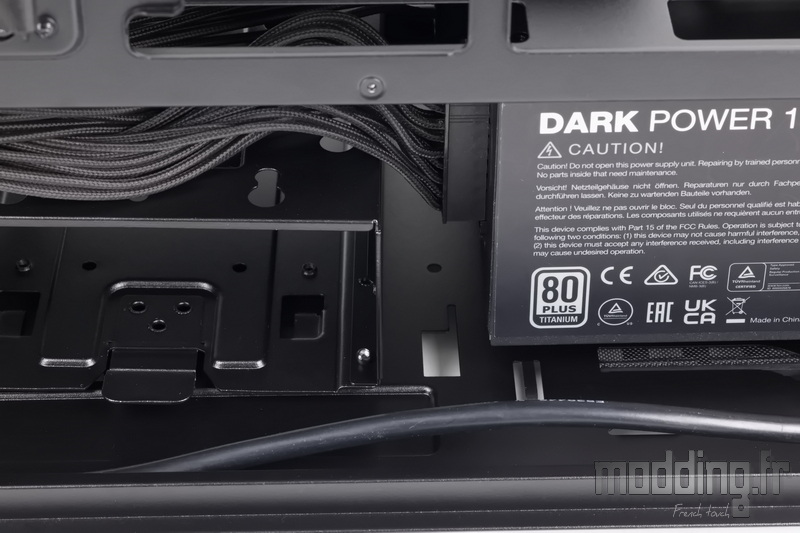

Notre alimentation, avec ses 175 mm de profondeur, entre en conflit avec le point de fixation proximal de l’une des deux cages HDD. Il devient donc impossible d’installer simultanément les deux cages à leur emplacement d’origine, même en optant pour un bloc plus compact de 140 mm.

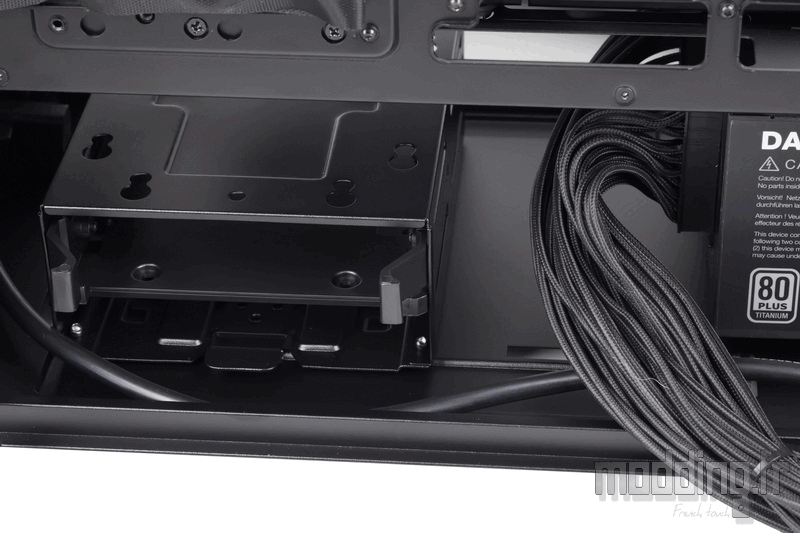

Si cela s’avère nécessaire et que l’on souhaite équiper le Lancool 217 d’un ou deux disques durs 3,5″, il reste possible d’installer l’une des deux cages sur l’un des deux emplacements situés plus en avant dans le boîtier.
Toutefois, le Lancool 217 propose une seconde alternative pour l’installation de l’alimentation. Notre bloc de 175 mm respecte la limite maximale de 180 mm de profondeur pour cette configuration.

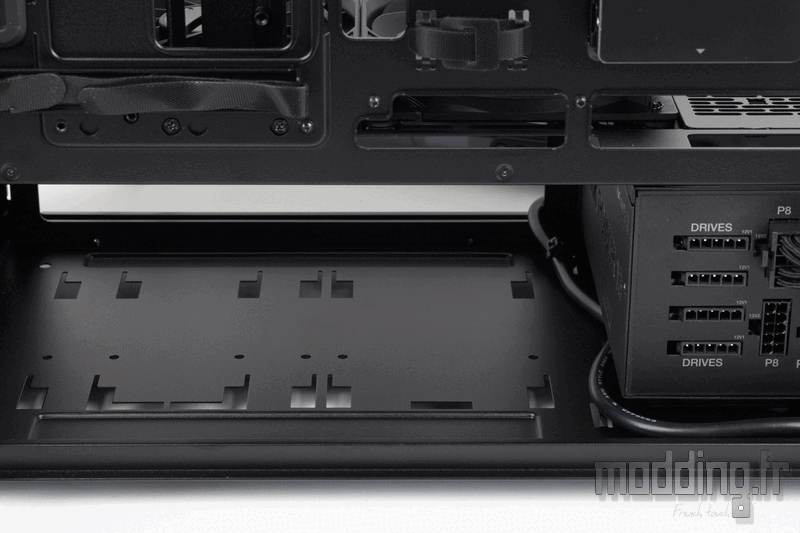

On conserve la plaque qui obstrue l’ouverture arrière, puis on glisse l’alimentation dans son logement par les coulisses, mais en la pivotant de 90°, de sorte que les câbles soient orientés vers la porte controlatérale.
La limite de 180 mm de profondeur est requise afin de garantir suffisamment d’espace pour brancher les différents câbles sans gêner la fermeture de la porte controlatérale.

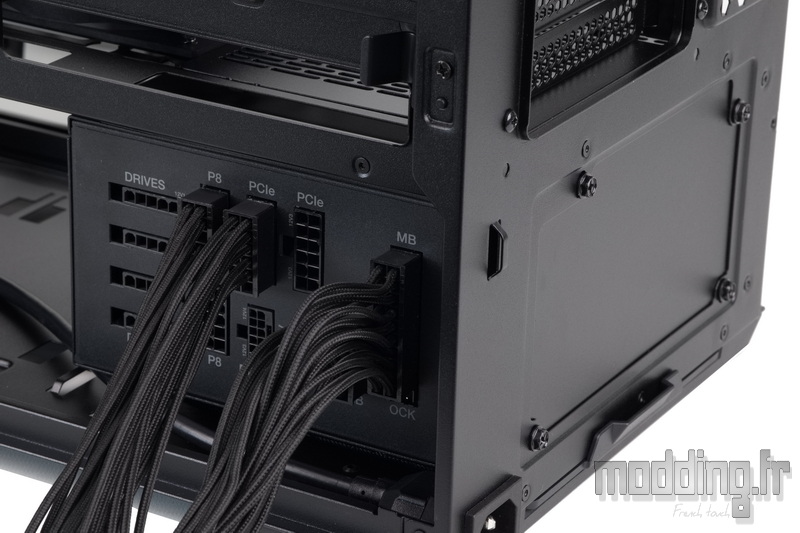

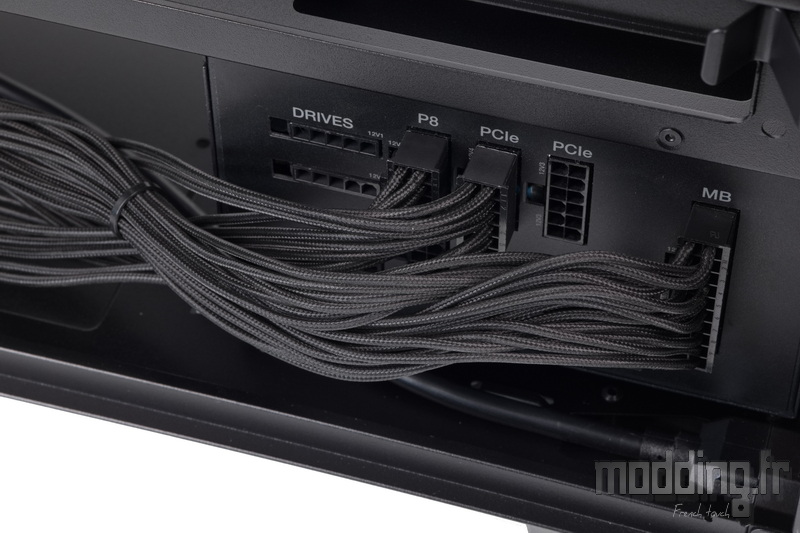

Cette position, un peu atypique, présente un réel avantage puisqu’elle facilite l’accès aux différentes prises de l’alimentation, à l’image de certains modèles comme la série Shift de Corsair.
La face arrière de l’alimentation se positionne contre le côté du cache-alimentation, qui intègre des points de fixation spécifiques pour son installation.
Ainsi, la ventilation du bloc, qui expulse l’air par cette face arrière, se trouve directement face au panneau grillagé inférieur du Lancool 217.

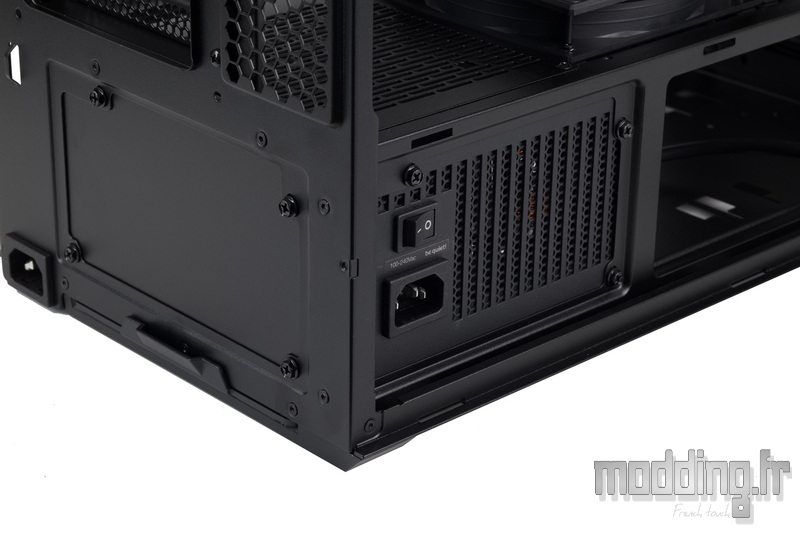

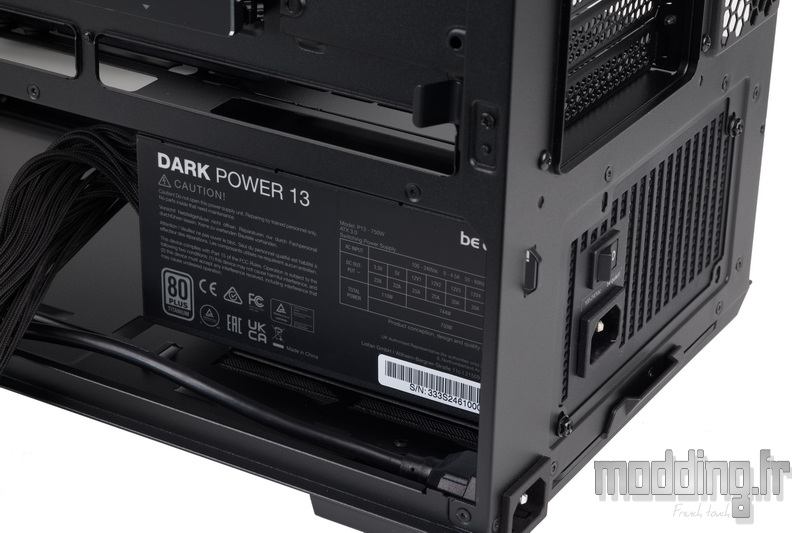

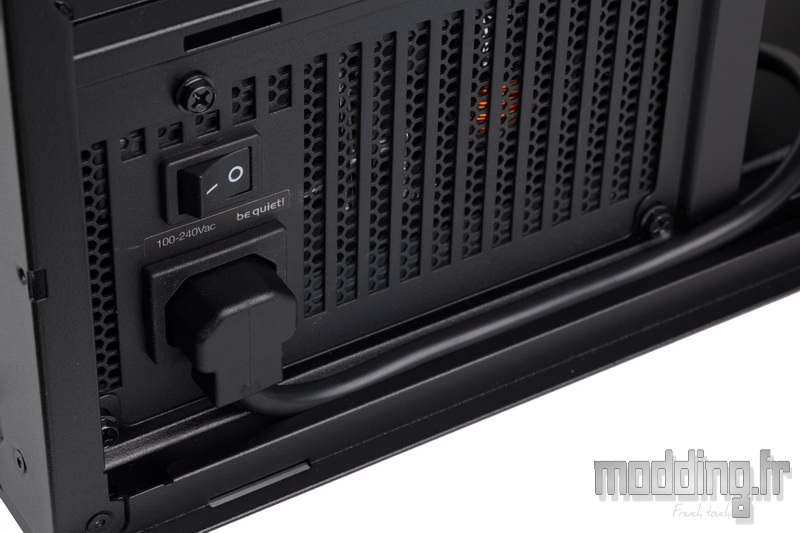

L’accès direct à la prise secteur de l’alimentation étant impossible, Lian Li équipe son boîtier d’une rallonge permettant de déporter cette prise à l’arrière du châssis. On connecte donc cet adaptateur au bloc, et l’on constate qu’il y a suffisamment d’espace pour faire passer le câble le long de la structure du cache-alimentation sans gêner la fermeture du panneau inférieur.
Il ne faudra pas oublier de positionner l’interrupteur de l’alimentation sur la position « on ».
Des points d’ancrage situés à la base du châssis, à proximité du bloc d’alimentation, permettent de guider proprement le câble de rallonge.
En outre, la position à 90° de l’alimentation facilite l’accès à ses connecteurs tout en résolvant le problème d’incompatibilité lié à l’installation simultanée des deux cages HDD.
Nous avons vu que le support de ventilation supérieur est amovible, cela permet de dégager la zone de travail lors de l’installation des composants dans le compartiment principal du boîtier.

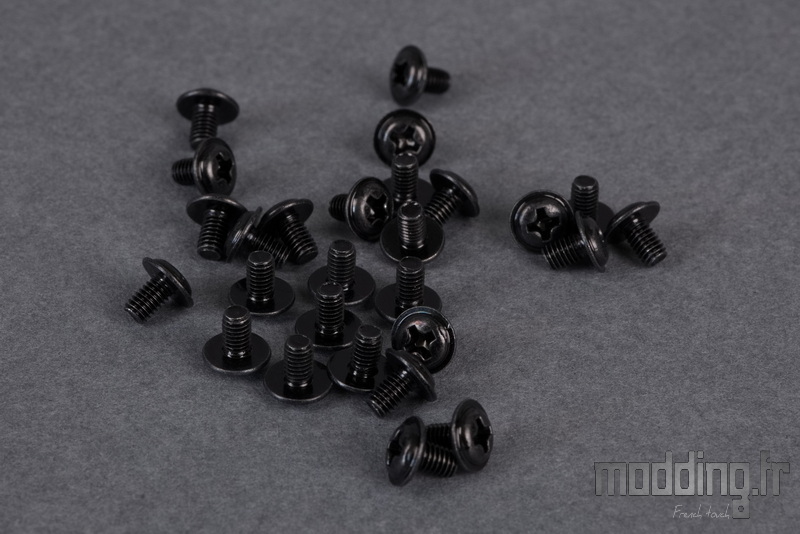

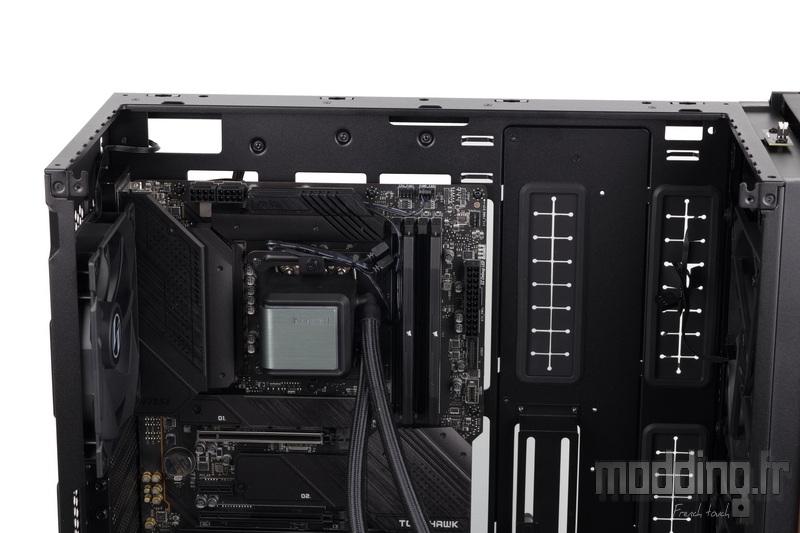

L’installation de la carte mère se fait à l’aide de 9 vis M3. L’entretoise centrale présente un déport qui facilite le centrage de la carte.

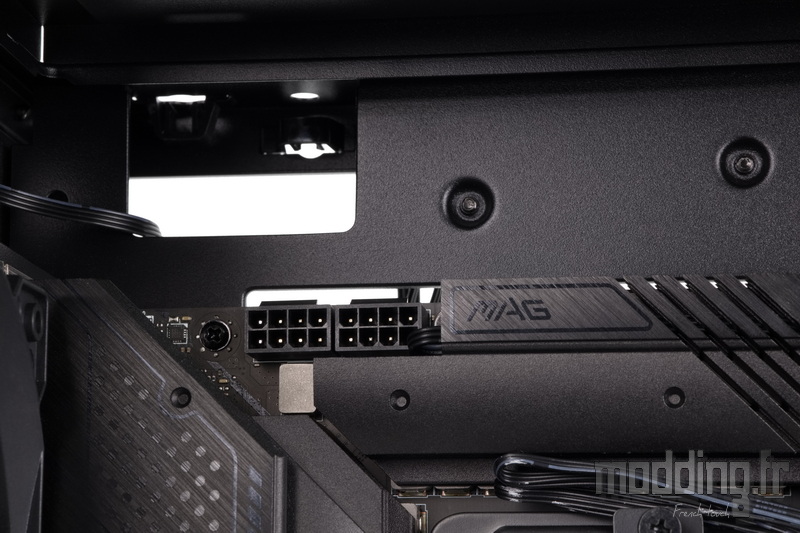

Au-dessus de la carte mère, une ouverture situé dans le coin permet de faire passer facilement les câbles CPU.

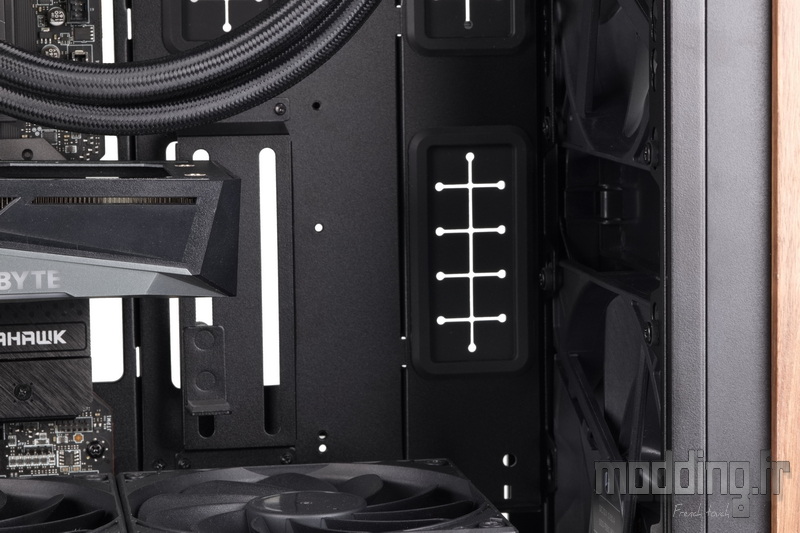

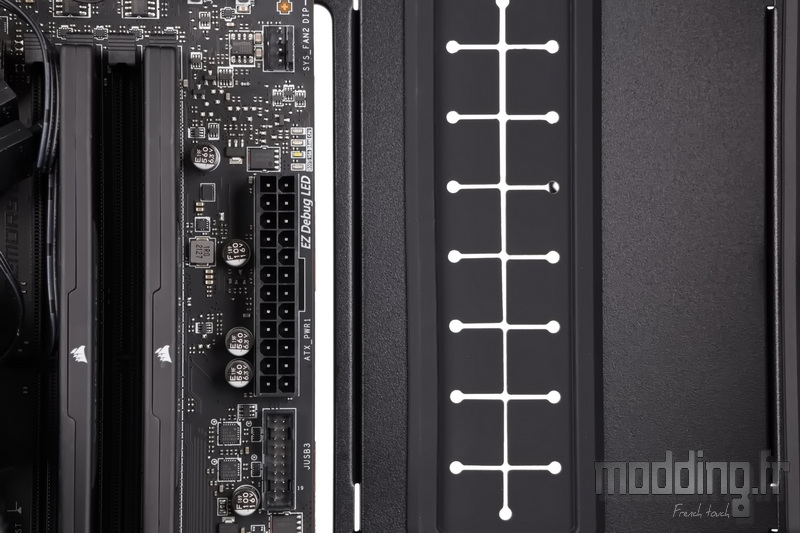

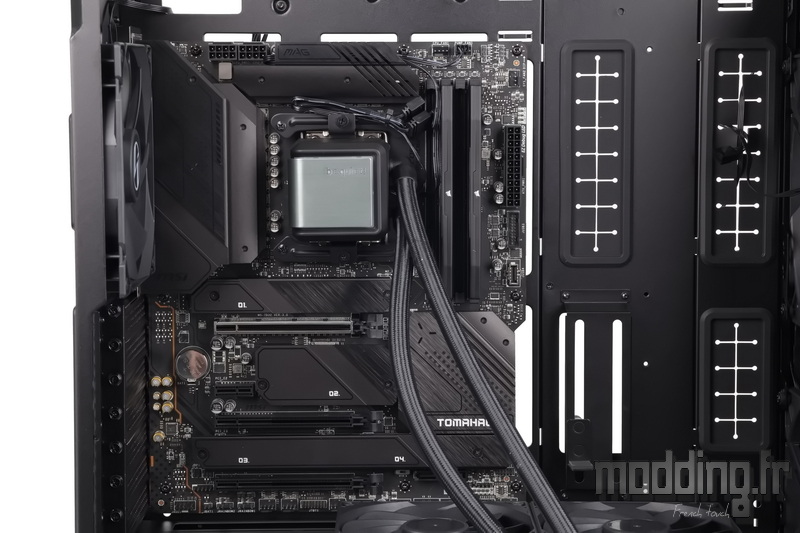

Les larges ouvertures équipées de grommets, situées à l’avant du plateau de la carte mère, sont suffisamment dimensionnées pour laisser passer tous types de câbles, y compris le plus volumineux des câbles ATX 24 broches. Leur positionnement est optimisé pour une carte au format ATX tout en restant compatible avec une carte au format E-ATX.
En revanche, dans le cas d’une carte mère au format SSI-EEB (330 mm de largeur), qui occupe pratiquement toute la surface du plateau, il devient nécessaire de recourir à la seconde colonne d’ouvertures pour le passage des câbles. On rappelle que pour ce type de carte mère, il faudra impérativement retirer le support de carte graphique inclus d’origine.

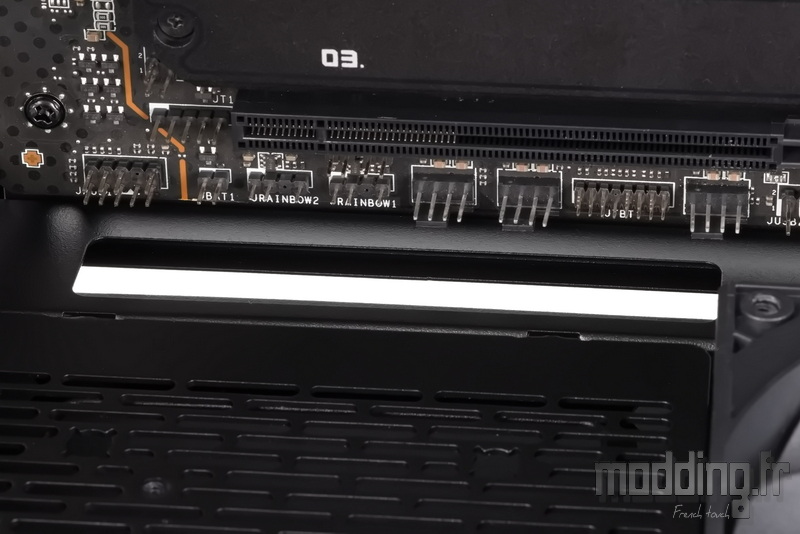

Les passages de câbles situés sur la bordure interne du plateau du cache-alimentation sont idéalement positionnés pour permettre le routage des câbles destinés aux connecteurs situés en bas de la carte mère (audio, USB, front panel, etc.). Leur emplacement facilite une intégration propre et discrète.
Toutefois, avec notre alimentation de 175 mm de profondeur, le passage du câble audio HD a nécessité une légère pression entre le bloc et la structure du cache. Cette contrainte ne se pose pas avec une alimentation dont la profondeur est inférieure ou égale à 170 mm.

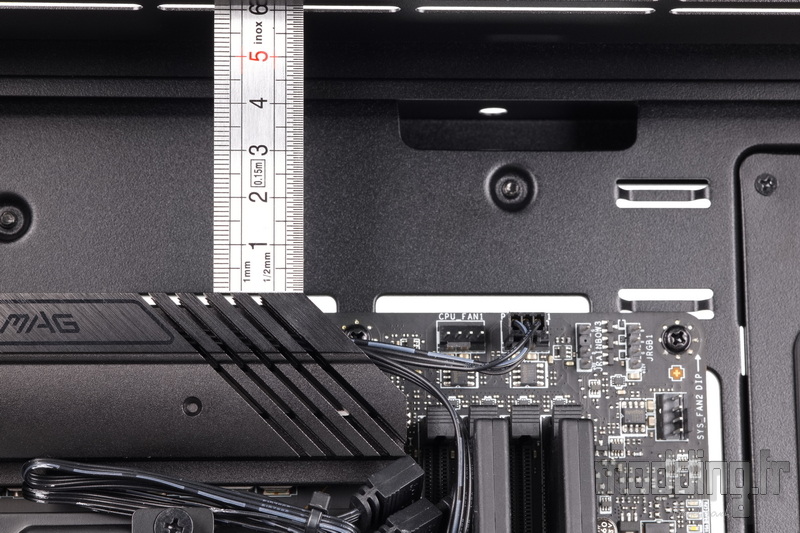

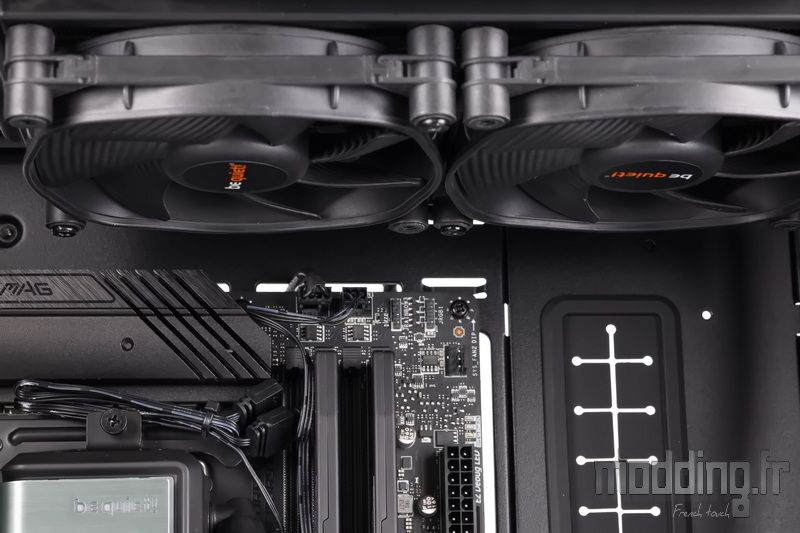

L’espace disponible dans la partie supérieure du boîtier pour l’installation d’un radiateur de watercooling, accompagné de ses ventilateurs en 140 mm, est de 60 mm. Cette hauteur inclut à la fois l’épaisseur du radiateur (taille maximale : 280) et celle des ventilateurs.
En optant pour une ventilation en 120 mm, cette hauteur passe à 85 mm, ce qui offre une marge supplémentaire avant que l’ensemble ne vienne en contact avec les modules de mémoire vive. Cette configuration permet d’installer un radiateur jusqu’à 360 mm sans compromettre la compatibilité avec les barrettes de RAM.
Notre “petit” Silent Loop 2 (240) s’installe facilement.

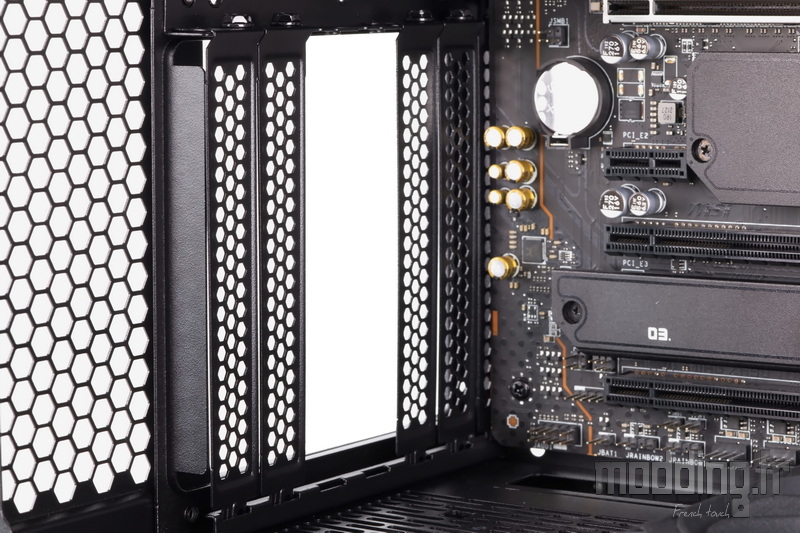

De plus en plus, les constructeurs font l’impasse sur les renforts entre chaque équerre d’extension. Ce choix facilite nettement l’accès aux différentes sorties vidéo de la carte graphique, notamment lors de l’installation ou du remplacement de câbles.

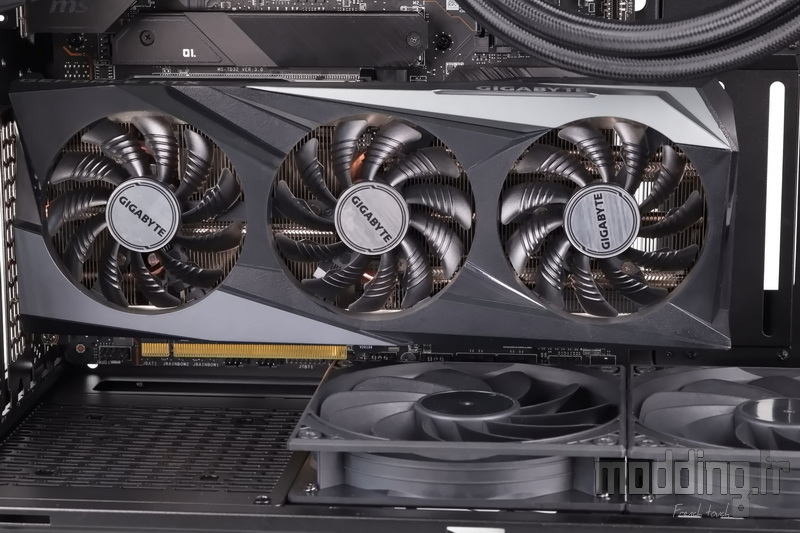

Par défaut, le Lancool 217 propose une installation de la carte graphique dans le plan horizontal, directement connectée au port PCIe de la carte mère.
La clairance maximale est de 380 mm, soit environ 100 mm de plus que notre RTX 3060 Ti. Cela laisse une large marge de manœuvre et assure une compatibilité avec la grande majorité des cartes graphiques, y compris les modèles les plus imposants.

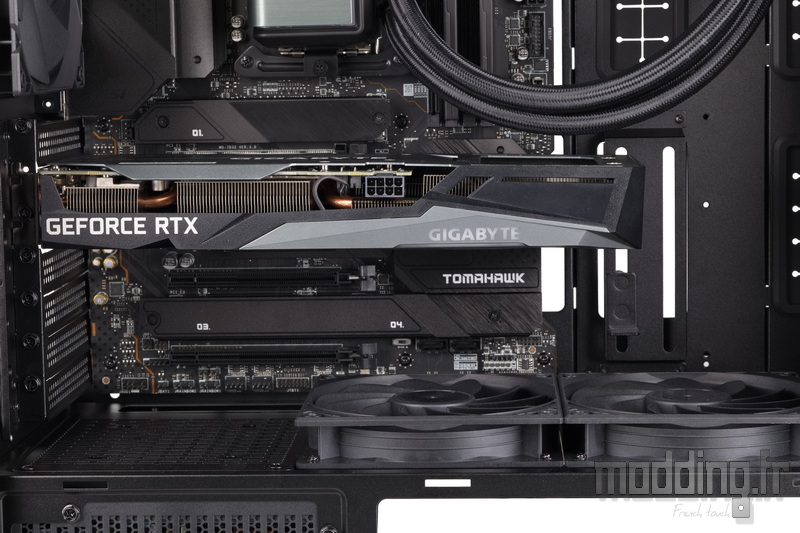

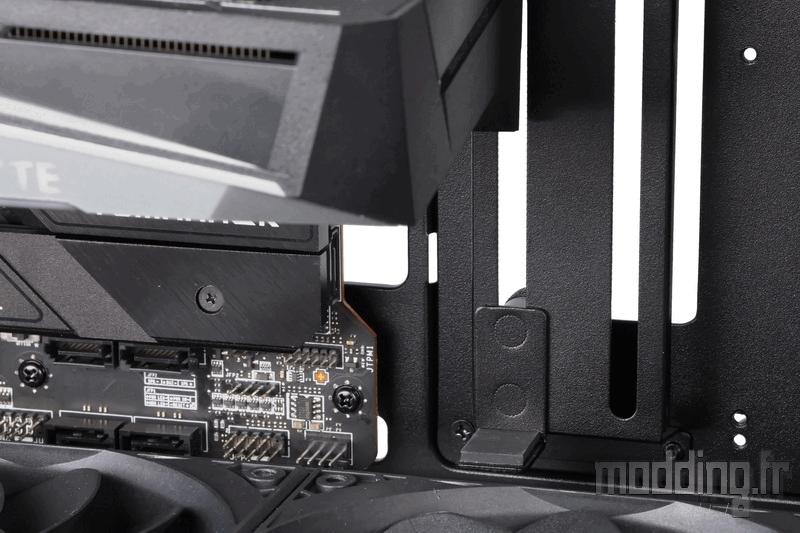

Nous utilisons le support de carte graphique fourni, qui permet de soulager le poids du système de refroidissement et d’éviter que le PCB ne fléchisse avec le temps.

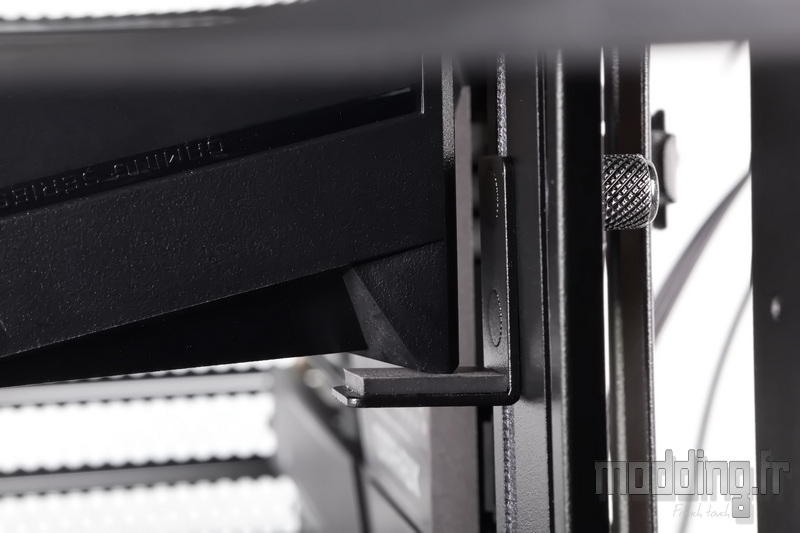

On ajuste la hauteur de la petite équerre à l’aide d’une vis à main, que l’on serre dès que le patin en caoutchouc entre en contact avec le carénage du système de refroidissement de la carte graphique.
On apprécie que la position de ce support soit compatible avec les 280 mm de notre carte, même si cela représente un strict minimum.
La partie horizontale de l’équerre, qui entre en contact avec le carénage, est de petite taille, ce qui limite les risques d’interférences avec les ventilateurs de la carte.
Comme il ne s’agit pas d’un bras articulé, Lian Li prévoit une alternative au cas où l’équerre viendrait toucher les pales d’un ventilateur : il suffit de la décaler sur le second sillon de la structure de base du support.
Le Lancool 217 permet également d’installer la carte graphique à la verticale.

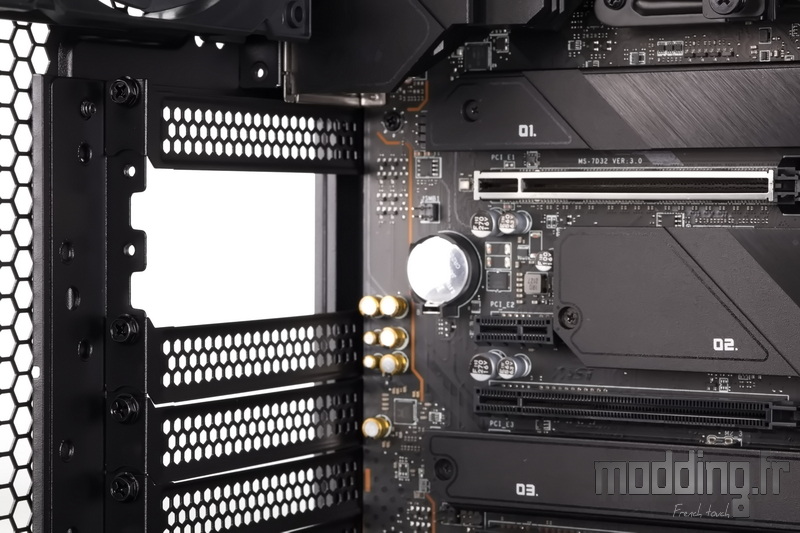

Pour ce faire, il suffit de faire pivoter de 90° le cadre supportant les équerres d’extension, de manière à ce qu’elles se présentent à la verticale.
L’opération est simple : il suffit de retirer quatre vis, faire pivoter l’ensemble, puis remettre les vis en place.
Dans la configuration d’origine du boîtier, la carte graphique ne peut pas être installée à la verticale sans effectuer quelques ajustements supplémentaires.
Il est nécessaire de repositionner les ventilateurs présents sur le cache-alimentation en les plaçant sous le plateau supérieur de celui-ci. Cette opération permet de libérer de l’espace dans le compartiment principal, indispensable à l’installation verticale de la carte graphique.

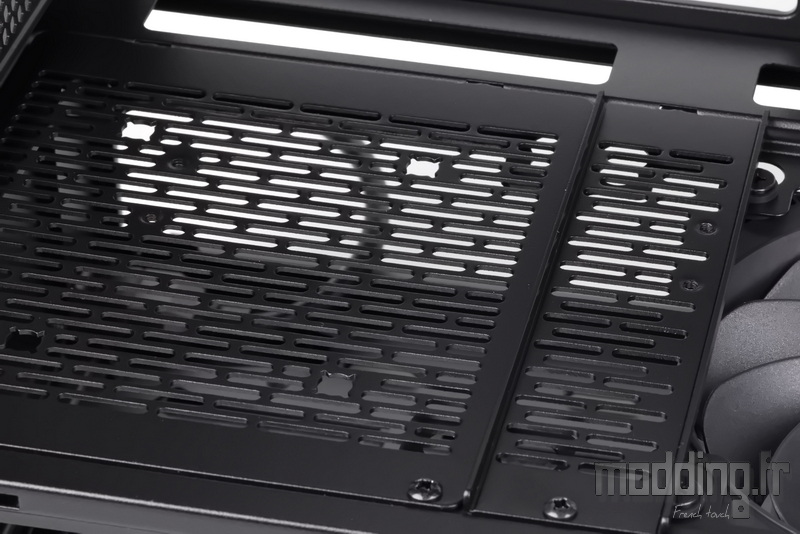

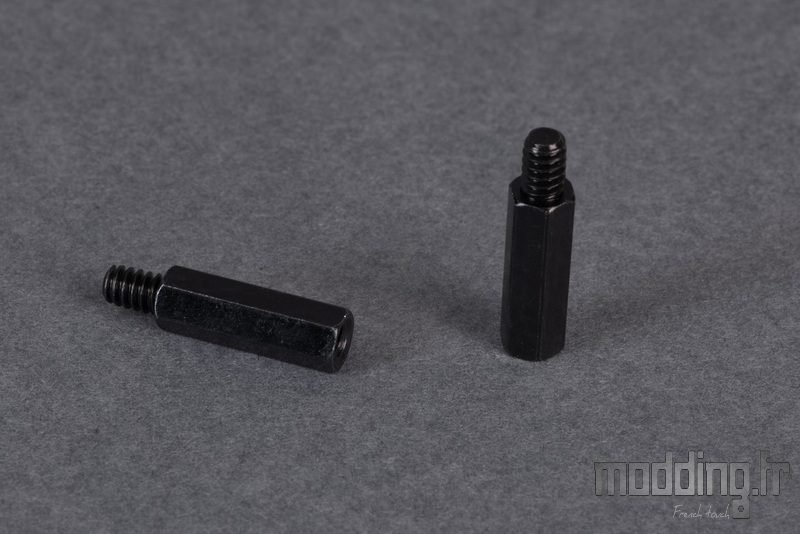

On ajoute ensuite la grille accessoire, fournie, qui vient se placer aux côtés de la grille déjà présente au-dessus de l’alimentation. Ces deux grilles intègrent des points de fixation pour installer les entretoises spécifiques destinées à accueillir l’extrémité distale du riser PCIe (non fourni).

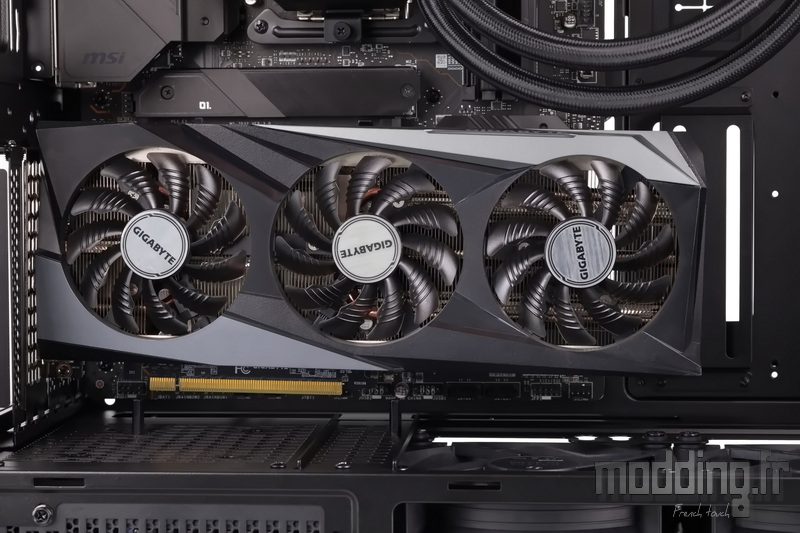

En fonction de l’épaisseur du système de refroidissement de la carte graphique, le Lancool 217 propose deux positions pour une installation verticale.

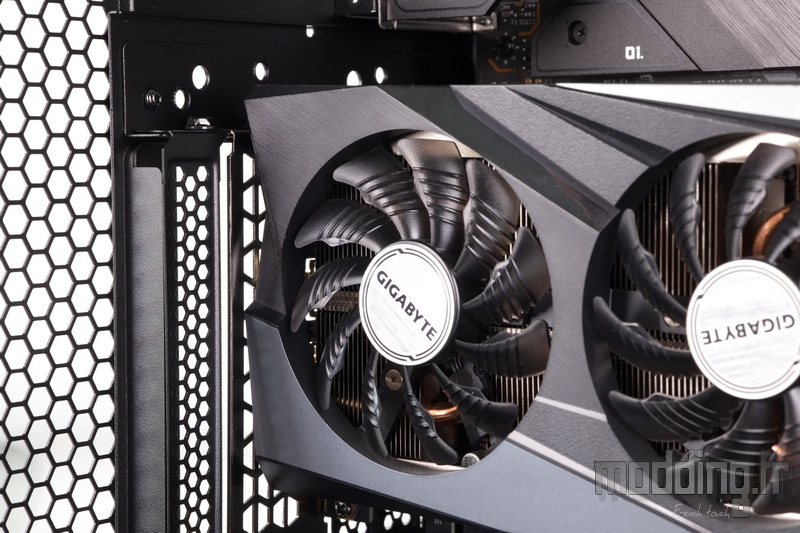

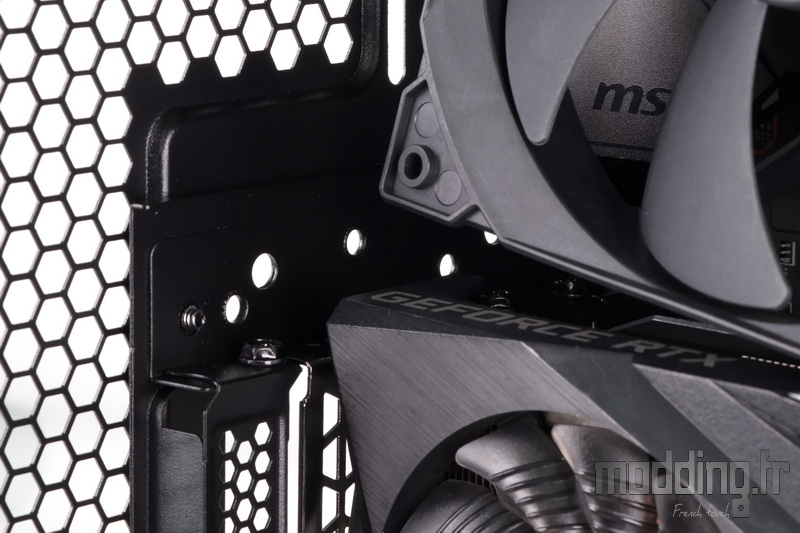

Si, comme dans notre cas, la carte n’occupe que deux slots, il est possible de la rapprocher du panneau en verre trempé. En revanche, pour une carte plus épaisse occupant trois slots ou davantage, il est préférable de choisir la position la plus éloignée de la porte vitrée afin d’assurer un dégagement suffisant et un bon flux d’air.
Afin d’accéder aux vis maintenant les équerres d’extension et qui servent ensuite à fixer la carte graphique, il a été nécessaire de retirer temporairement le ventilateur arrière. Cela permet de glisser plus facilement le tournevis dans l’axe des vis sans obstruction.

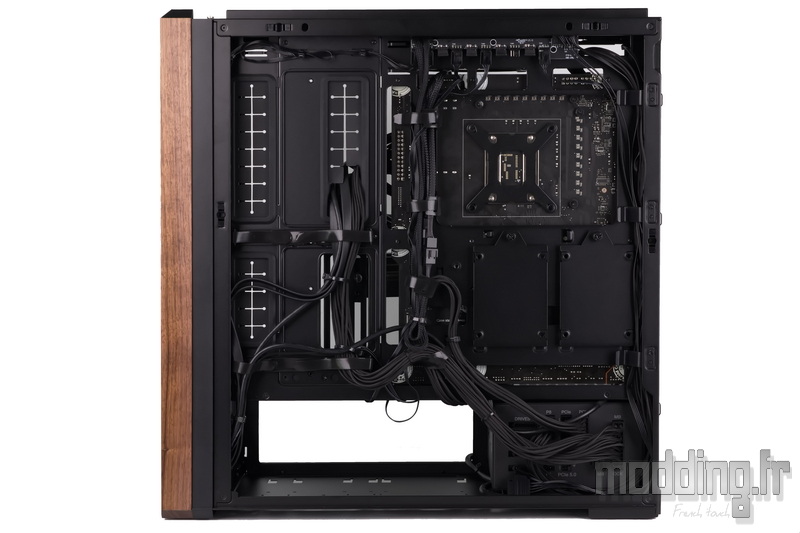

Nous apprécions la présence de bandes Velcro dans les coulisses, qui facilitent grandement le rangement des câbles. On profite également des pinces en plastique le long du montant arrière du châssis pour guider les câbles CPU.
Les câbles sont regroupés de manière à ne pas s’intercaler entre la grille de la porte controlatérale et l’espace libre situé devant le bloc d’alimentation, afin de ne pas gêner le flux d’air entrant généré par les deux ventilateurs du plateau du cache-alimentation.
Nous finalisons les différents branchements dans le compartiment principal.
Le Lancool 217 convient également aux passionnés d’aircooling, offrant une hauteur maximale de 180 mm pour l’installation d’un ventirad afin de refroidir le processeur.

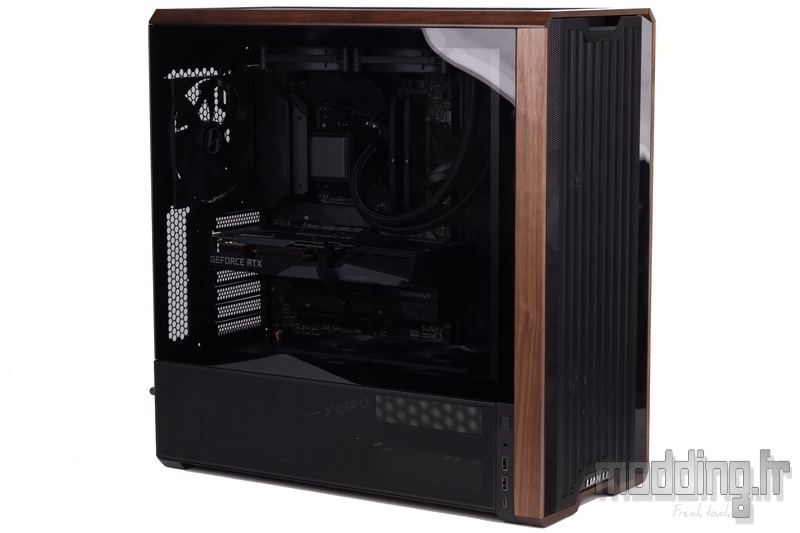

Nous remettons en place les différentes grilles et panneaux, en terminant par le panneau en verre trempé dont le bord inférieur s’ancre dans les orifices situés sur le bord supérieur du panneau latéral inférieur.

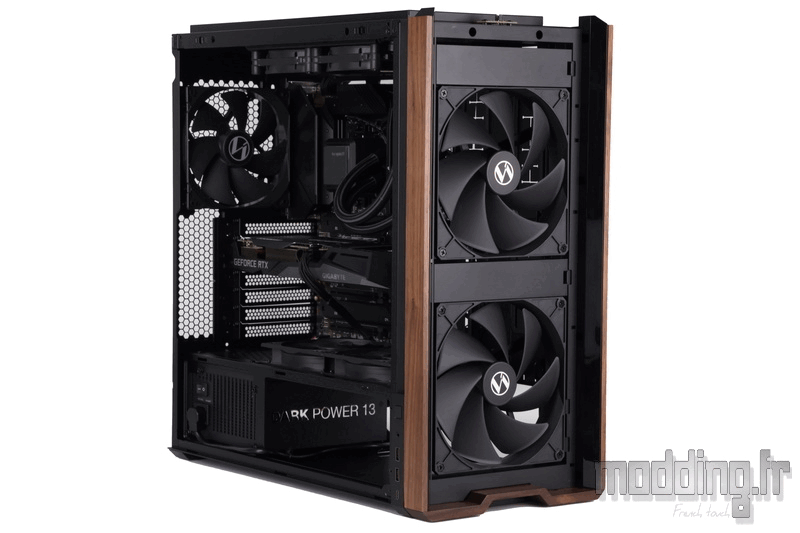

Le Lancool 217 est livré de série avec cinq ventilateurs. Cependant, Lian Li n’a intégré aucun dispositif de rétroéclairage afin de préserver le contraste naturel entre le noir sobre des panneaux et la chaude teinte noyer qui les encadre.
Il convient néanmoins de rappeler que le hub installé dans les coulisses offre quatre ports ARGB, laissant la possibilité d’ajouter un éclairage personnalisé selon les envies.
À noter que le seul élément lumineux présent d’origine est la LED associée au bouton Power supérieur. Nous avons toutefois constaté que cette lumière blanche est particulièrement faible, au point qu’on peut se demander si elle est véritablement alimentée.
