Modularité :
Lian Li n’installe pas directement les deux cages HDD dans le Lancool 217, car cette zone laissée libre à l’origine permet à l’air de circuler librement, s’engouffrant par les grilles des panneaux latéraux grâce à l’aspiration des pales des deux ventilateurs situés sur le plateau du cache-alimentation.

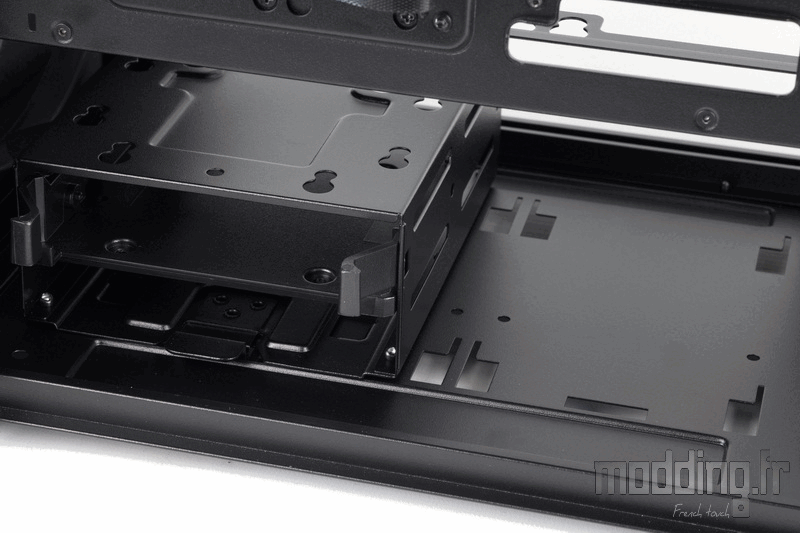

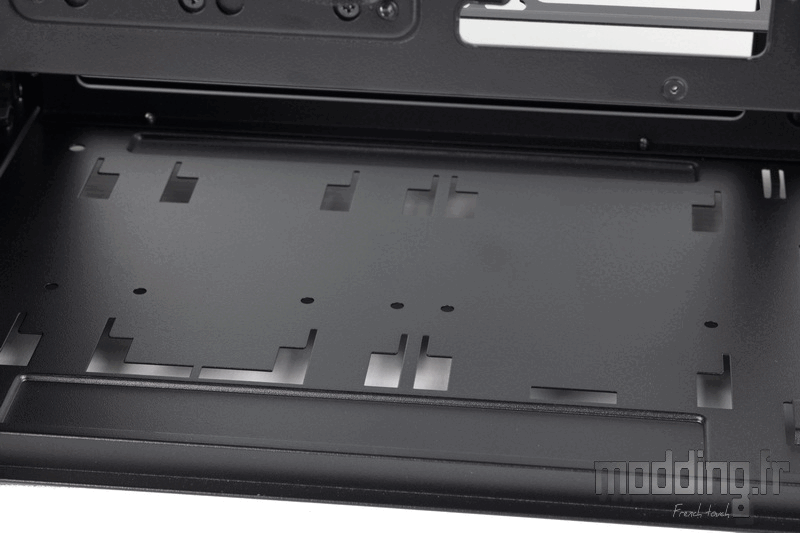

Cependant, si nos besoins en stockage nécessitent l’utilisation de disques durs 3,5″, nous pouvons installer jusqu’à deux cages HDD à la base du châssis.
Chaque cage, équipée d’un tiroir et de plusieurs points de fixation, peut accueillir :
- soit 2 disques durs 3,5″ et 1 SSD,
- soit 1 disque dur 3,5″ et 2 SSD.

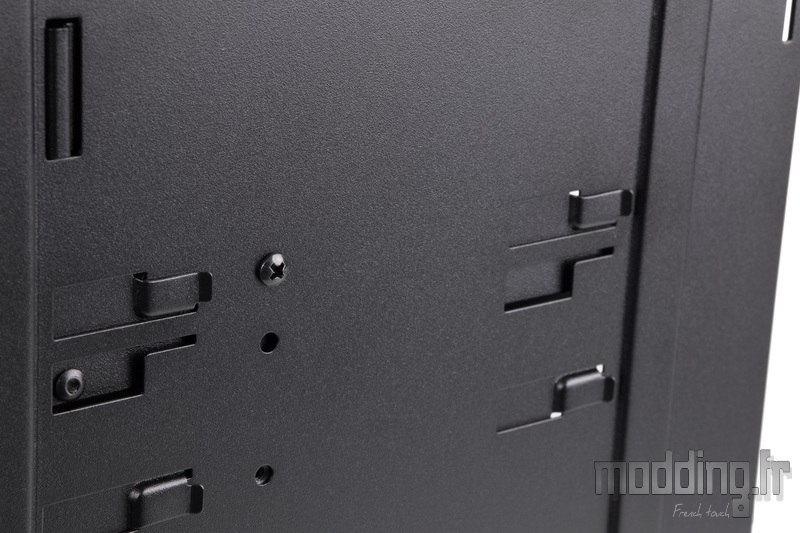

Les cages se glissent facilement dans les encoches prévues à cet effet, une languette venant les clipser automatiquement pour assurer leur maintien.
Pour renforcer la fixation, il est également possible de sécuriser chaque cage à l’aide d’une vis positionnée sous la base du châssis.
Il est tout à fait possible d’installer une seule cage HDD. En la positionnant sur l’emplacement le plus à l’avant, on peut même la reculer légèrement afin de libérer l’espace situé juste derrière le support de ventilation avant, ce qui permet l’installation d’un radiateur de watercooling de 360 mm dans cette zone.
En revanche, si les deux cages HDD sont installées, cet espace devient inutilisable pour un tel radiateur.

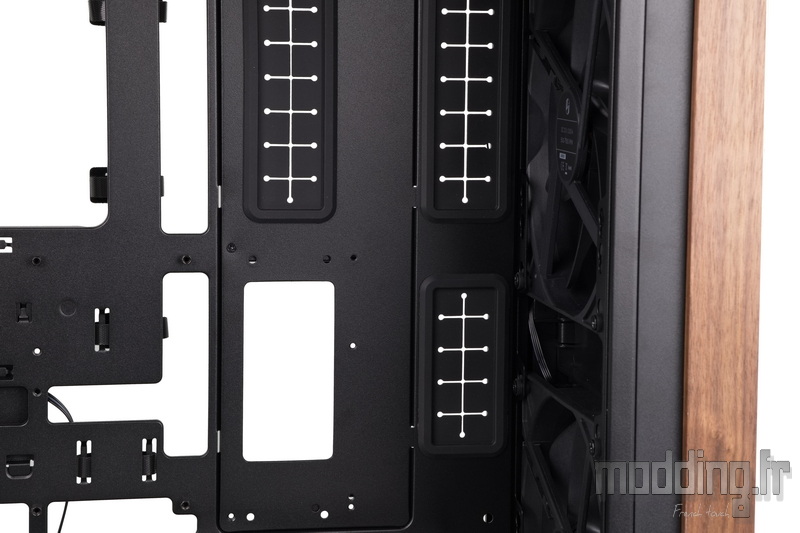

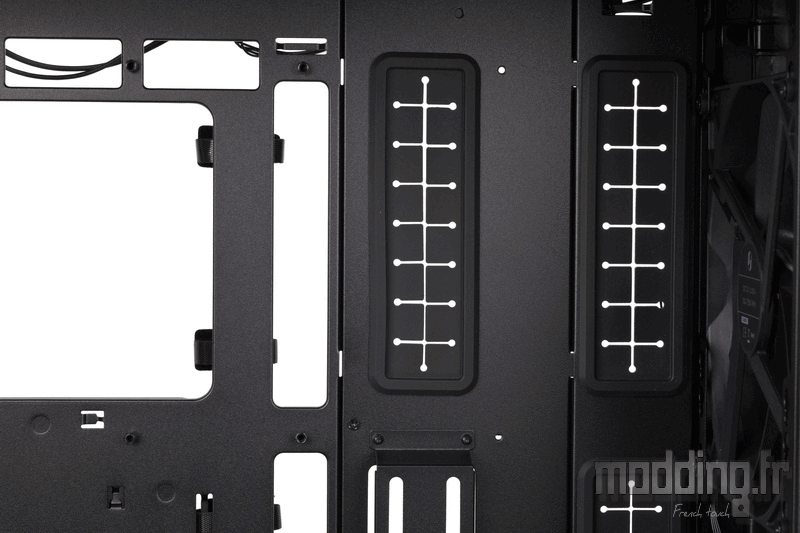

Nous avons vu que le panneau situé contre le bord avant du plateau de la carte mère est fixé au châssis par des vis.
Il est donc tout à fait possible de le retirer du boîtier si besoin.

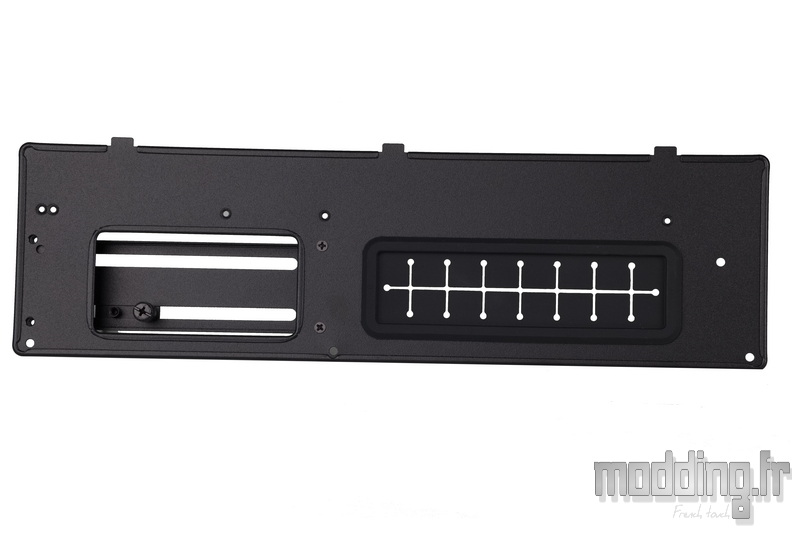

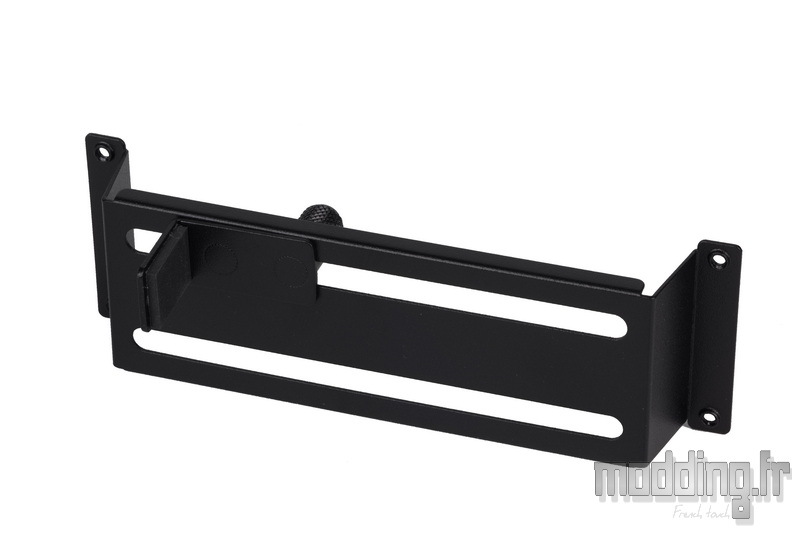

Il s’avère même nécessaire de déposer ce panneau si l’on souhaite retirer le support de carte graphique, celui-ci étant fixé au panneau par quatre vis.
Cette opération devient indispensable dans le cas de l’installation d’une carte mère au format SSI-EEB (330 mm).

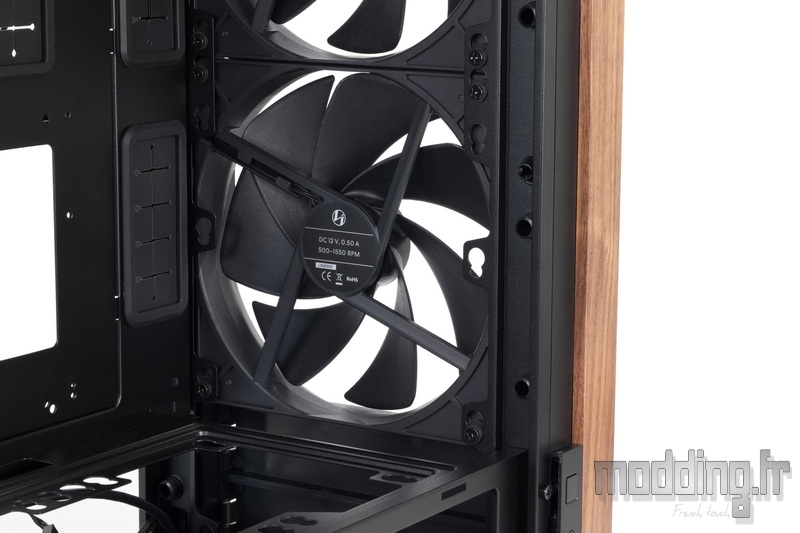

D’origine, les deux ventilateurs de 170 mm sont installés en façade, accompagnés de deux caches : l’un placé au-dessus du ventilateur supérieur, l’autre entre les deux ventilateurs.

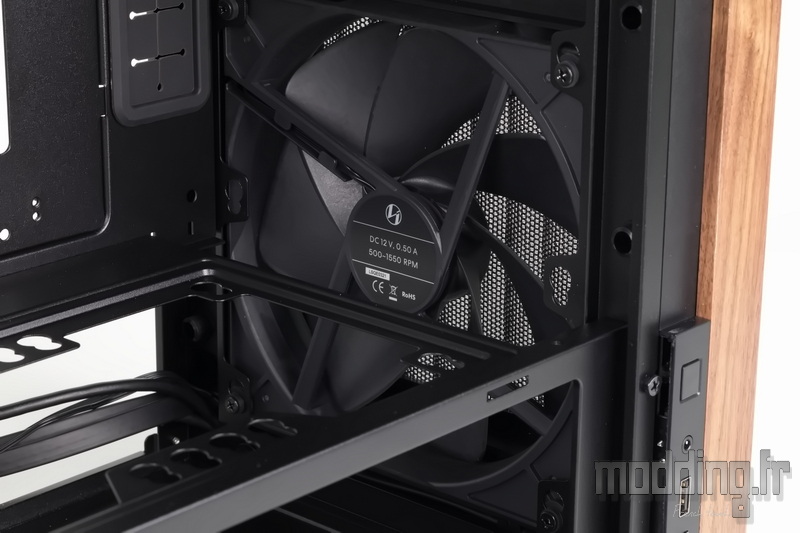

Cet agencement entraîne une position très basse du second ventilateur, qui souffle alors l’air extérieur à la fois vers le compartiment principal et vers le compartiment inférieur.
C’est à ce niveau qu’entrent en scène les deux modes de refroidissement mis en place par Lian Li pour le Lancool 217.

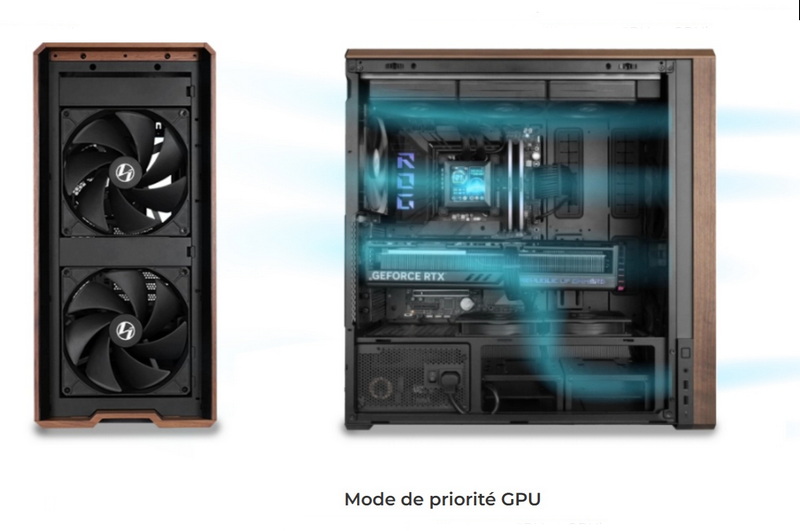

Dans cette configuration, nous sommes dans ce que Lian Li appelle le mode de priorité GPU.
Une partie de l’air aspiré par le ventilateur inférieur est redirigée vers le compartiment inférieur, où il alimente directement les deux ventilateurs installés sur le plateau du cache-alimentation. Ces derniers vont alors canaliser l’air frais en direction du système de refroidissement de la carte graphique.
Ce dispositif offre des performances optimales à condition de ne pas installer de cages HDD dans le compartiment inférieur, afin de ne pas obstruer le flux d’air.
Il est très simple de modifier la position des caches et des ventilateurs en façade. Ces derniers bénéficient du système de fixation avec rondelles en caoutchouc, qui s’insèrent facilement dans les orifices prévus à cet effet, sans nécessiter d’outil.
Nous pouvons ainsi remonter les deux ventilateurs vers la partie haute de la façade, tout en repositionnant les deux caches vers la partie basse.
Dans cette nouvelle configuration, les deux ventilateurs soufflent l’air extérieur exclusivement dans le compartiment principal.

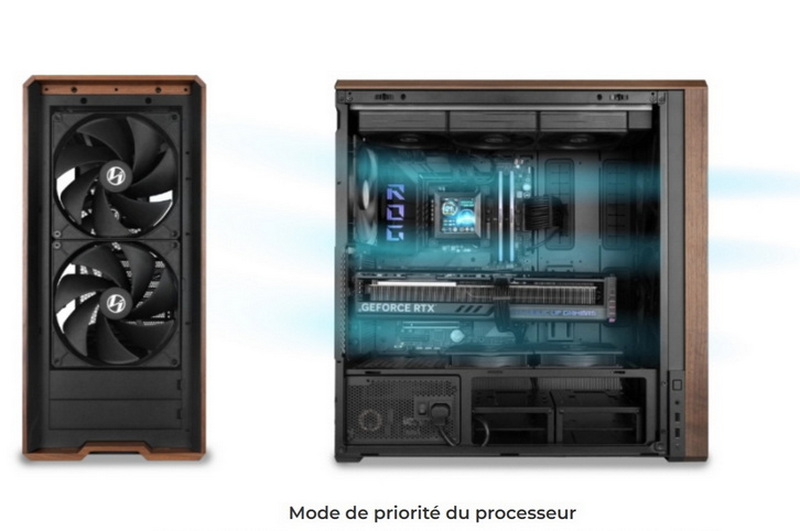

Nous basculons ainsi dans le mode de priorité CPU, où le flux d’air est orienté vers la zone supérieure de la carte mère et le système de refroidissement du processeur.
Ce mode se révèle particulièrement efficace pour les configurations où la charge thermique principale est concentrée autour du CPU, notamment en cas d’utilisation d’un radiateur AIO ou d’un ventirad imposant.

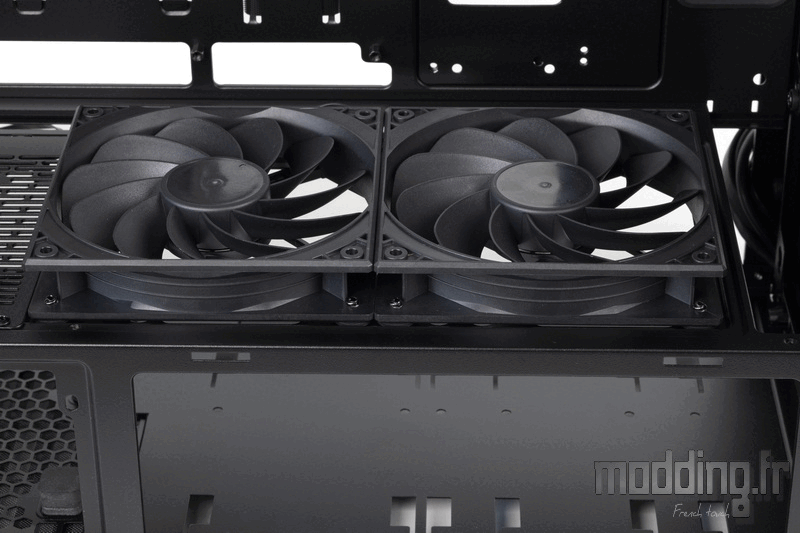

Le Lancool 217 propose d’autres possibilités de modularité en matière de ventilation, notamment pour les deux ventilateurs installés sur le plateau du cache-alimentation.

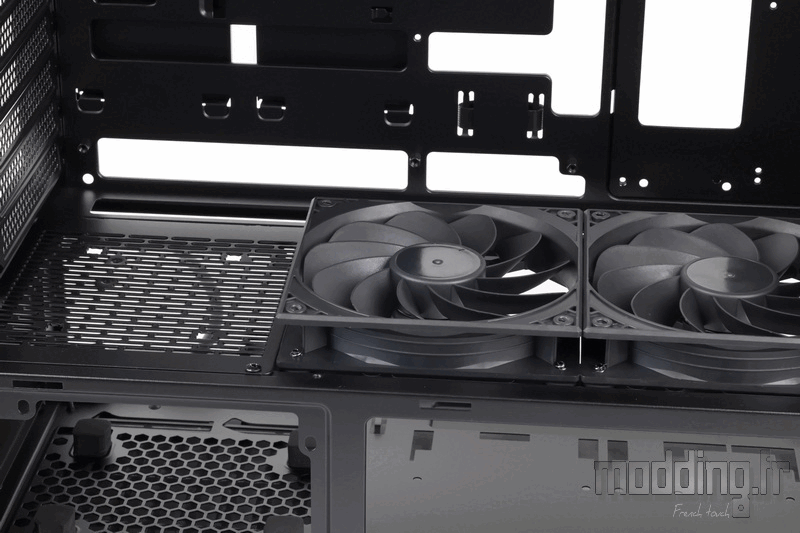

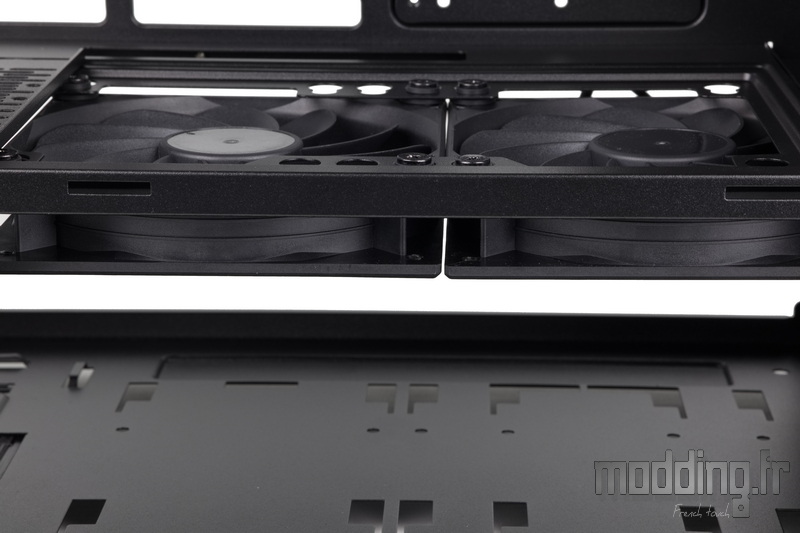

En effet, il est possible de les repositionner sous ce plateau.
Pour effectuer cette manipulation, il suffit d’inverser la position des vis à épaulement et de leurs rondelles en caoutchouc sur l’autre face du cadre du ventilateur.

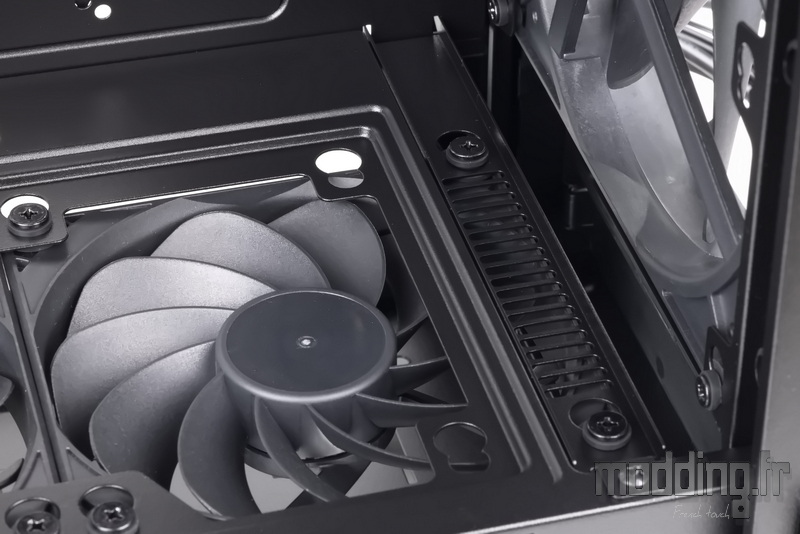

On installe ensuite les ventilateurs sous le cache, en les décalant légèrement vers l’avant afin qu’ils n’empiètent pas sur l’emplacement de l’alimentation.

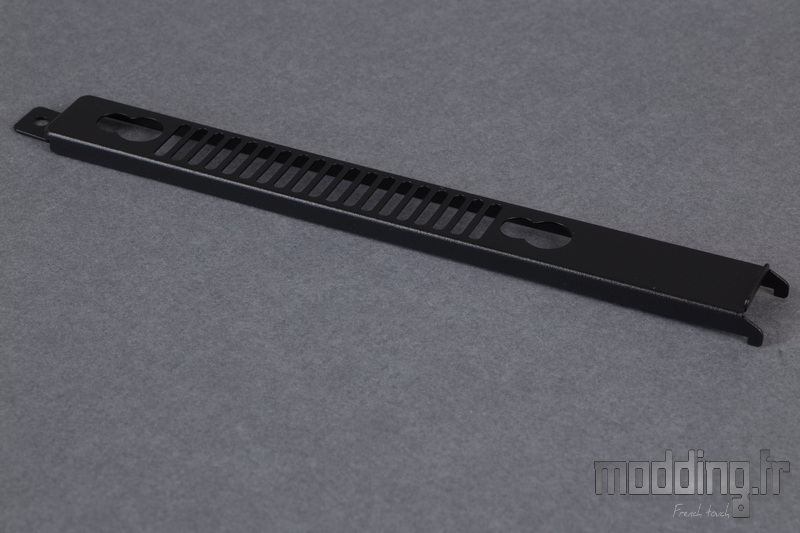

Ce décalage est rendu possible grâce à une pièce en acier étroite fournie dans le bundle, qui vient combler l’espace à l’arrière de la ventilation frontale.
Enfin, pour fermer proprement l’espace laissé libre au-dessus de l’alimentation, une seconde pièce en acier, plus large, toujours incluse, vient s’installer entre la grille de l’alimentation et les ventilateurs désormais placés en dessous.
Le fait de déplacer les deux ventilateurs sous le plateau du cache-alimentation permet non seulement de libérer un peu d’espace dans le compartiment principal, mais aussi de rapprocher la ventilation des grilles latérales, améliorant ainsi l’efficacité de l’aspiration d’air frais à travers les panneaux.
Un gain en flux d’air théorique, certes, mais dont l’impact réel reste à relativiser face à un compromis esthétique discutable : cette configuration expose davantage la structure brute du cache, avec ses montants visibles et les vis de fixation apparentes, ce qui atténue la cohérence visuelle de l’ensemble.
En revanche, cet agencement devient indispensable dès lors que l’on souhaite installer la carte graphique à la verticale.
Dans cette configuration, la carte se positionne très près du plateau du cache-alimentation, rendant impossible le maintien des ventilateurs au-dessus de ce dernier, sous peine d’entraver son installation.

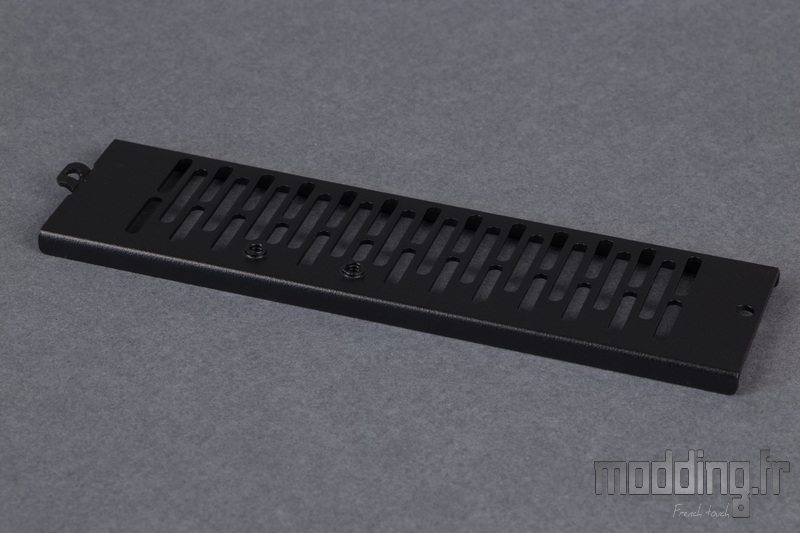

En les déplaçant sous le plateau, non seulement l’espace nécessaire est dégagé, mais cela permet également de décaler légèrement les ventilateurs vers l’avant du boîtier. Ce décalage libère alors la place requise pour installer la petite platine en acier fournie dans le bundle, qui reprend le design ajouré de la grille située au-dessus de l’alimentation.

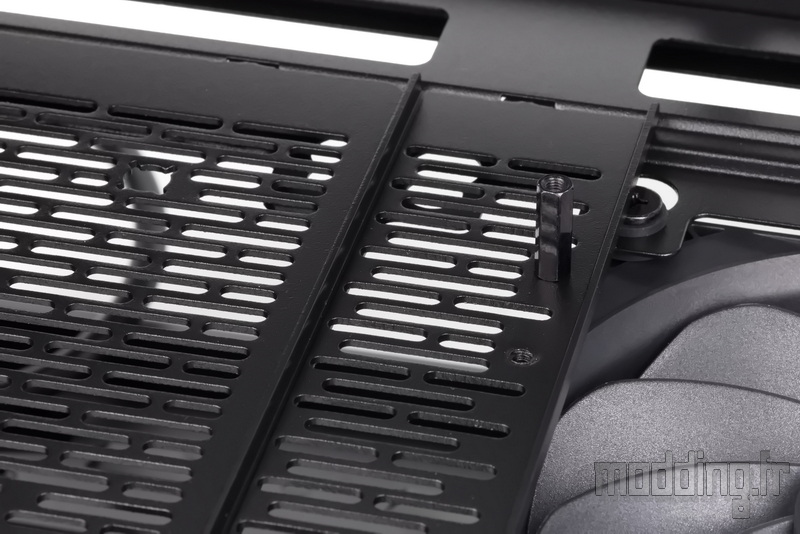

Tout comme sur la grille située au-dessus de l’alimentation, on retrouve ici deux orifices taraudés destinés à accueillir les entretoises spécifiques à l’extrémité distale du riser.
Lian Li propose deux positions de montage, permettant d’ajuster l’éloignement de la carte graphique par rapport au panneau en verre trempé, selon les besoins ou préférences esthétiques.
À noter que le riser compatible est bien référencé dans le catalogue de Lian Li, mais n’est pas inclus dans le bundle d’origine.

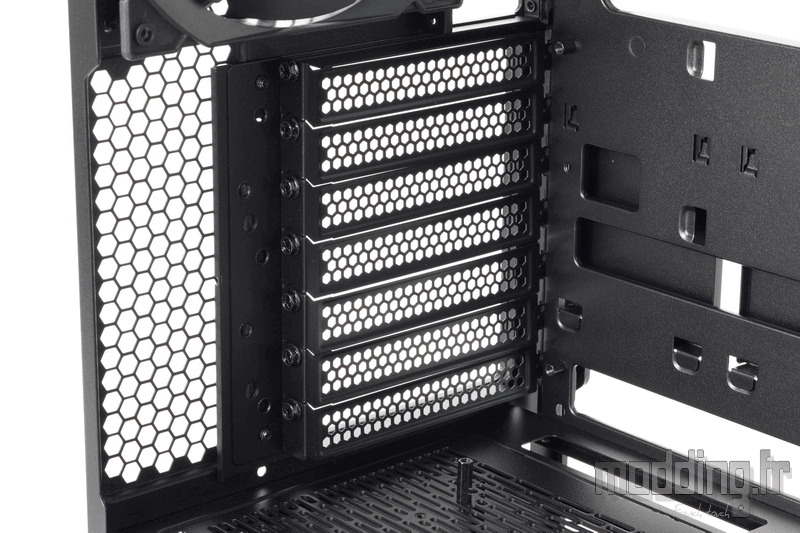

Une fois le plateau du cache-alimentation configuré pour accueillir la carte graphique en position verticale, il convient également de repositionner les équerres d’extension dans ce même plan.

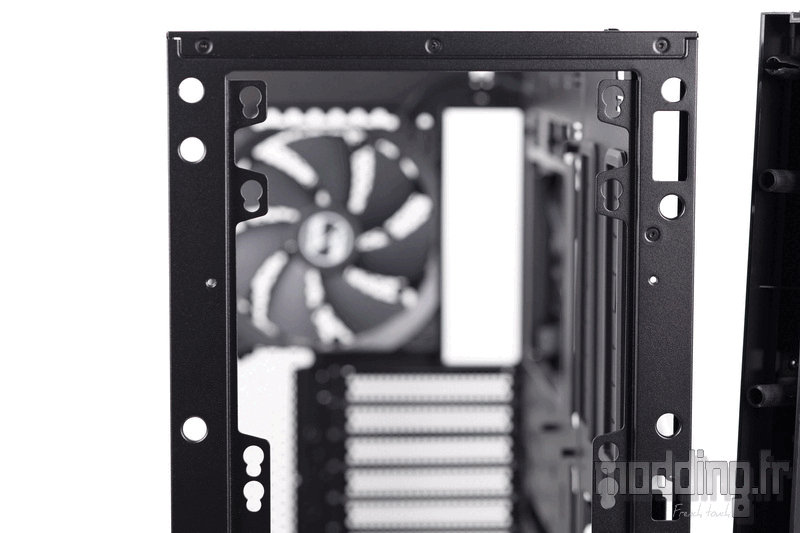

Ces équerres ne sont pas directement intégrées à la paroi du châssis, mais montées sur un cadre en acier indépendant, lui-même fixé au châssis par quatre vis.
Ce dispositif facilite grandement la rotation des équerres : il suffit de retirer les quatre vis, faire pivoter le cadre à 90°, puis le refixer, pour adapter le boîtier à une installation verticale de la carte graphique.
Si l’on reste sur une installation classique de la carte graphique directement connectée au port PCIe de la carte mère, il est également possible d’étendre le nombre de ventilateurs sur le plateau du cache-alimentation à trois unités.
Pour cela, il suffit de retirer la grille positionnée au-dessus de l’alimentation, fixée au cache par deux vis.
Cette grille masque en réalité les montants du cache, qui une fois découverts, révèlent des points de fixation supplémentaires pour l’installation d’un troisième ventilateur.

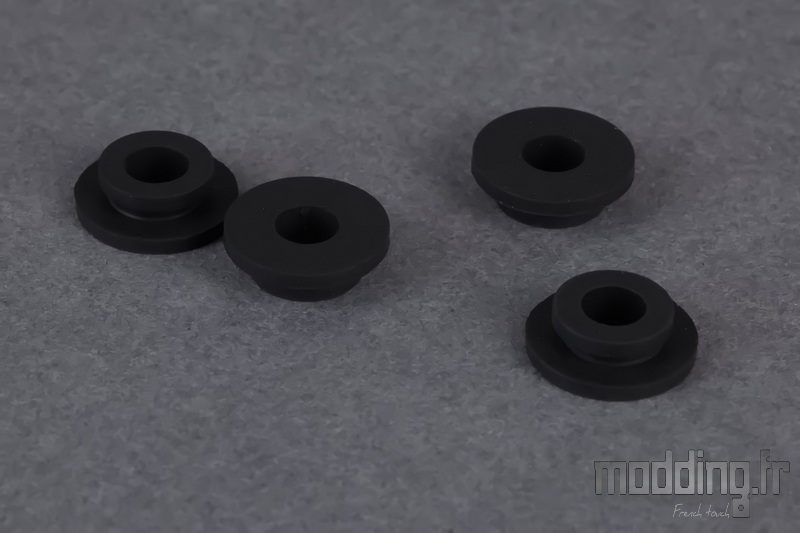

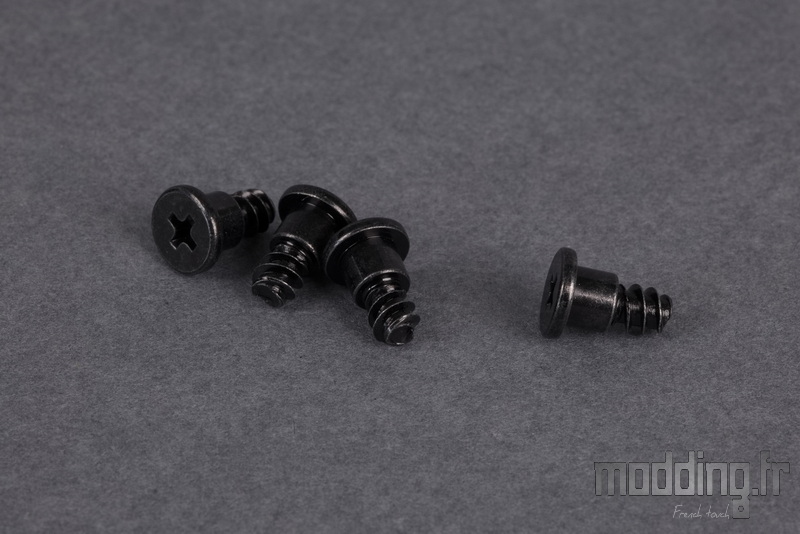

Le bundle fournit les quatre vis à épaulement ainsi que les rondelles en caoutchouc nécessaires à ce montage, conformément au système de fixation adopté par Lian Li sur l’ensemble du boîtier.
Bien entendu, le rendement de ce troisième ventilateur sera moindre, puisqu’il se trouve juste au-dessus du bloc d’alimentation, mais le rendu visuel peut être largement valorisé, notamment si l’on opte pour des ventilateurs UniFan SL (Infinity) de Lian Li, particulièrement élégants une fois alignés.
On reste encore dans la modularité propre à la ventilation du Lancool 217.

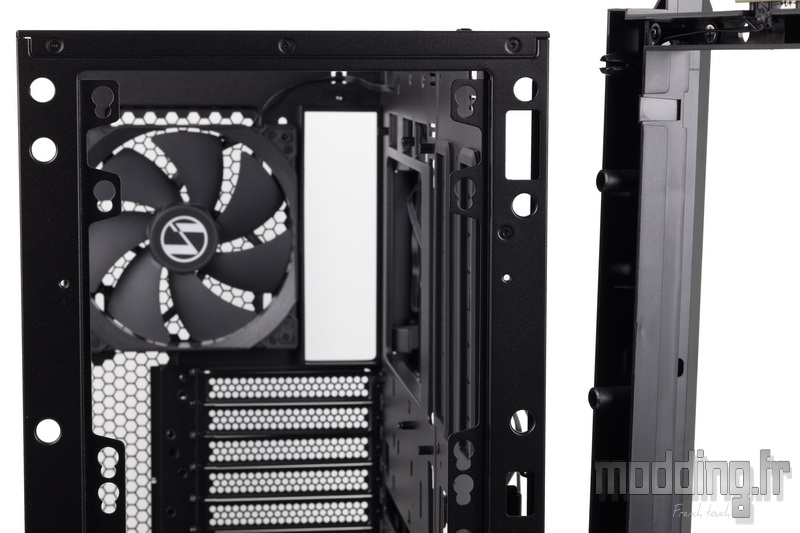

Dans cette autre configuration, il est nécessaire de désolidariser la façade du châssis.
Lors de cette opération, une attention particulière doit être portée au câblage du panneau de connectique, qui reste solidaire de la structure de cette façade.
Il n’est toutefois pas indispensable de débrancher les câbles : on peut simplement laisser la façade posée à proximité du châssis, de manière à préserver le cheminement initial des câbles vers les coulisses du boîtier.
Le Lancool 217 est, d’origine, équipé de deux ventilateurs de 170 mm en façade.
Les points de fixation de ces ventilateurs sont spécifiques à ce diamètre, mais aussi au système de montage propre au boîtier, reposant sur l’utilisation de rondelles en caoutchouc.
Dans cet état, la paroi avant du châssis ne permet pas l’installation de ventilateurs d’un autre diamètre.
Cependant, Lian Li anticipe les besoins des utilisateurs souhaitant opter pour des ventilateurs à des formats plus standards.

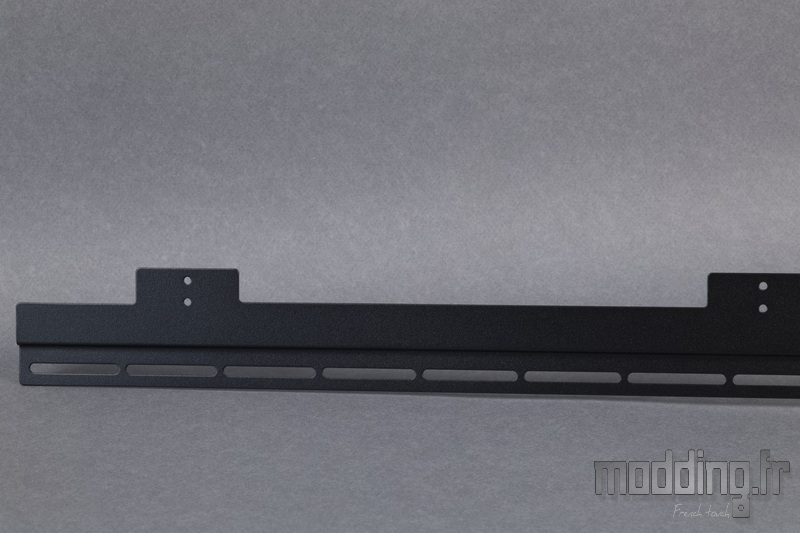

La marque inclut ainsi dans le bundle deux longues régles en acier, à fixer sur la paroi avant du châssis.
Ces régles viennent se superposer aux points de fixation des ventilateurs de 170 mm et permettent, grâce à leurs ancrages décalés, l’installation de ventilateurs en 120 mm ou 140 mm.
Il suffit alors d’ajuster la position des deux régles en fonction du diamètre retenu, en les rapprochant ou en les écartant.
L’installation des ventilateurs s’effectue ensuite de manière classique, à l’aide des vis standards également fournies dans le bundle.
Cette option séduira notamment les utilisateurs souhaitant installer un AIO en façade, en remplaçant les ventilateurs de 170 mm par des modèles de 120 mm ou 140 mm, compatibles avec les radiateurs de watercooling.
Cependant, cette configuration présente une limite importante :
Elle n’est pas compatible avec l’installation verticale de la carte graphique.
En effet, le décalage des ventilateurs sous le cache-alimentation, nécessaire à cette orientation verticale, vient empiéter sur l’espace entre le cache et la ventilation frontale, rendant impossible le montage simultané de l’AIO (360) en façade et de la carte graphique à la verticale.

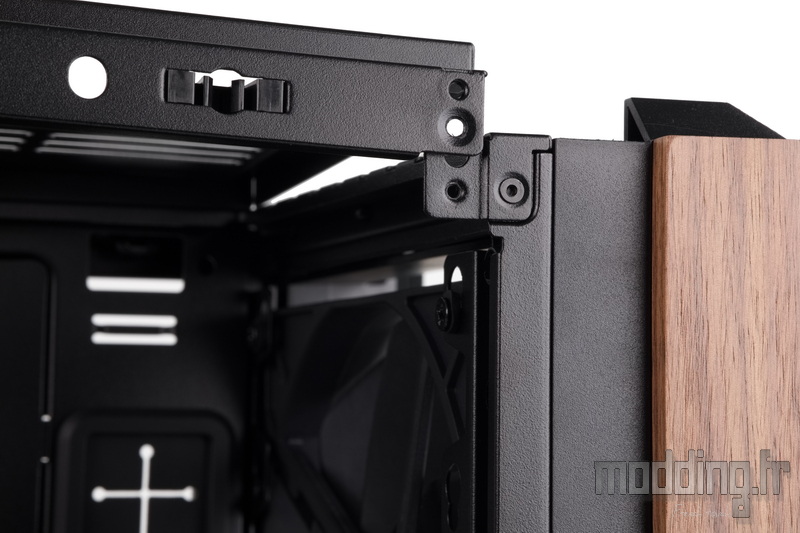

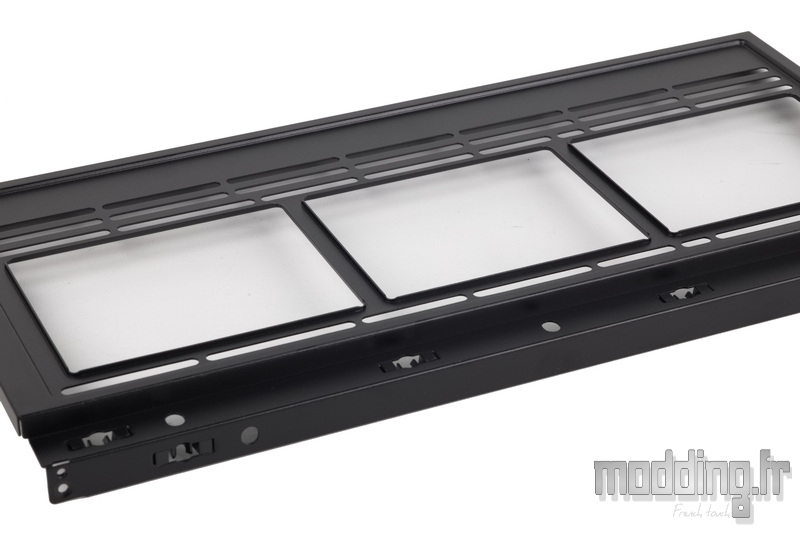

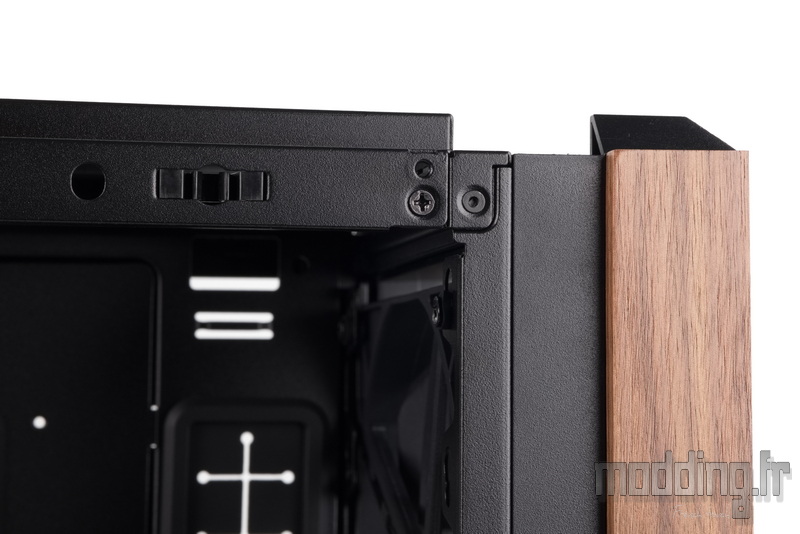

Concernant le support de ventilation supérieur, on remarque la présence de deux vis positionnées dans les angles, du côté de la porte vitrée.
Ces vis permettent de verrouiller le support sur le châssis, tout en offrant la possibilité de le déposer entièrement si l’on souhaite travailler plus librement lors de l’installation d’un radiateur ou de ventilateurs supplémentaires.
Ce système facilite ainsi la modularité de la zone supérieure tout en assurant une fixation solide en usage classique.
On note au passage que le support intègre le bord supérieur du châssis, formant une pièce d’un seul tenant qui s’insère parfaitement dans la structure générale du boîtier.
Cela confère à l’ensemble une rigidité accrue.

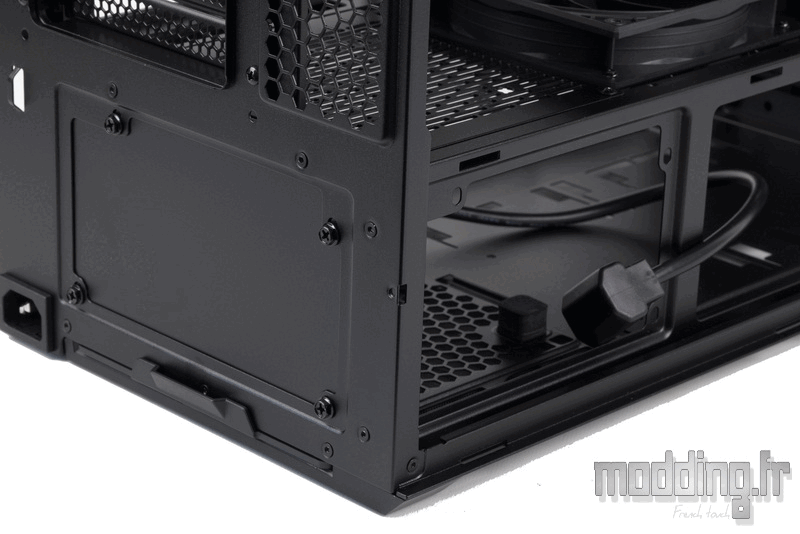

On termine par l’une des principales caractéristiques du Lancool 217 : la possibilité de modifier l’orientation de l’alimentation.
Le bloc peut être installé de manière classique, avec l’arrière orienté vers la paroi arrière du boîtier, ou bien pivoté à 90°, de sorte que le ventilateur de l’alimentation souffle vers le panneau latéral inférieur, tandis que les câbles d’alimentation ressortent vers le côté opposé.
Lian Li propose une plaque de fixation en acier, que l’on vient positionner sur l’un des deux supports prévus à cet effet, permettant ainsi de libérer l’autre support et de choisir l’orientation selon les besoins en refroidissement et en gestion de l’espace.
