L’intérieur :
L’aspect fumé du verre présente une teinte grise, contrastant avec le châssis entièrement noir. À l’inverse, la version blanche du Lancool 217 dispose d’un verre nettement plus clair et d’un intérieur entièrement blanc.

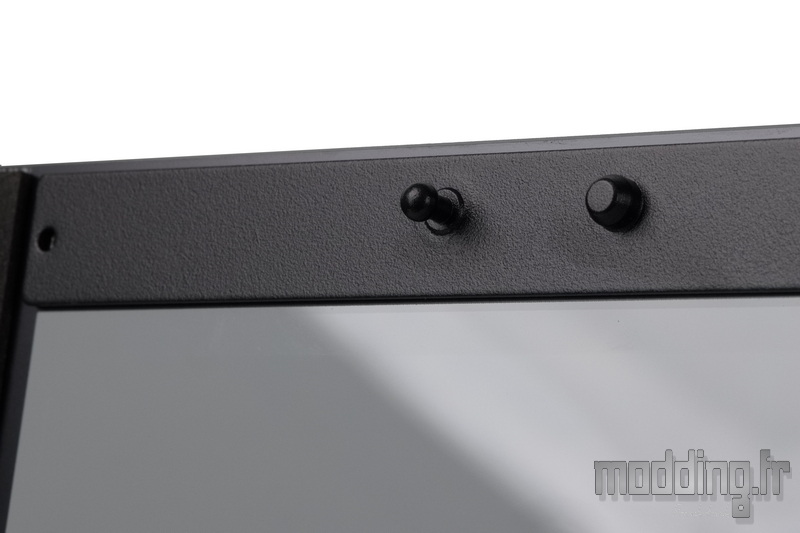

L’armature métallique de 17 mm de large, située sur le bord supérieur du panneau en verre, intègre les points de fixation de ce dernier. Le système de montage repose sur deux plots cylindriques de centrage, assurant un alignement précis, associés à deux plots à tête sphérique.
Ces derniers assurent le maintien en pression du panneau une fois celui-ci enclenché dans les pinces réparties sur le bord supérieur du châssis, garantissant ainsi une fixation sécurisée tout en facilitant la dépose sans outil.

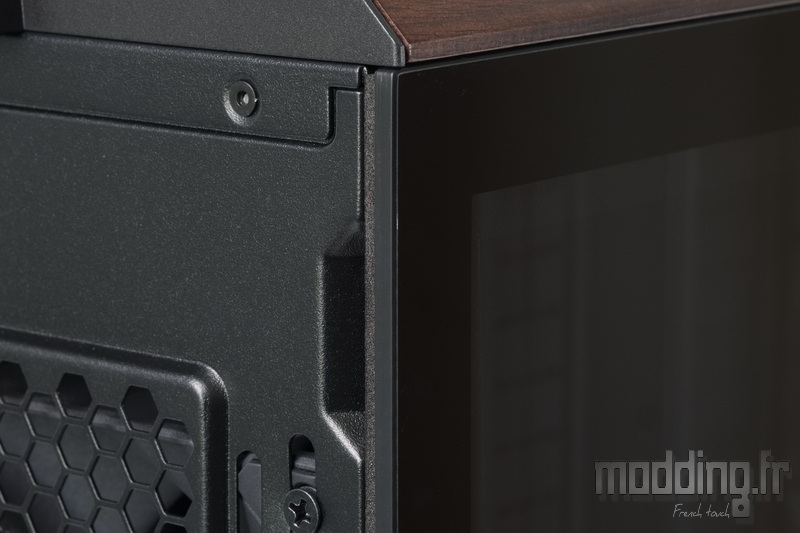

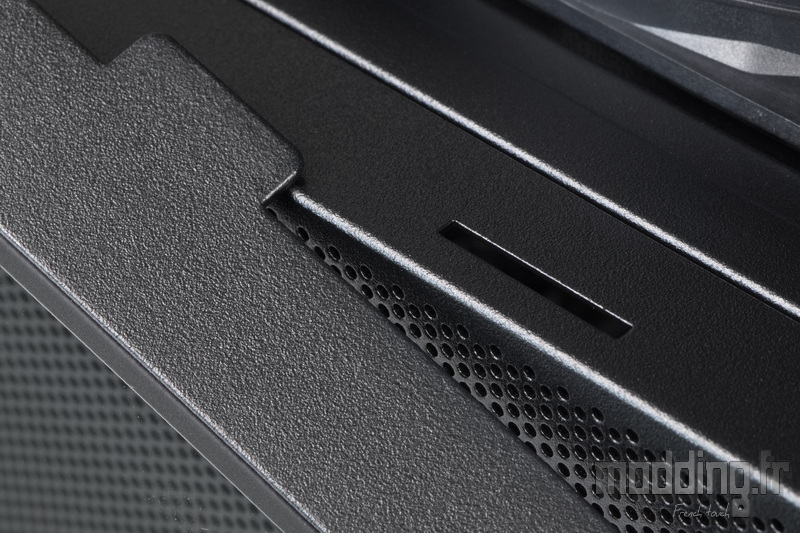

Cette dépose se limite à glisser le bout de nos doigts dans l’encoche présente sur la paroi arrière, puis à tirer délicatement le panneau vers soi tout en accompagnant le mouvement afin de conserver la maîtrise du panneau en verre trempé, évitant ainsi toute chute accidentelle.
L’armature métallique inférieure du panneau en verre est équipée de trois appendices qui viennent s’insérer dans les fentes prévues à cet effet sur le bord supérieur du panneau inférieur.
C’est précisément cette conception qui impose de retirer d’abord le panneau en verre trempé avant de pouvoir déposer le panneau inférieur, garantissant ainsi une fixation plus rigide et une meilleure cohésion entre les deux éléments.

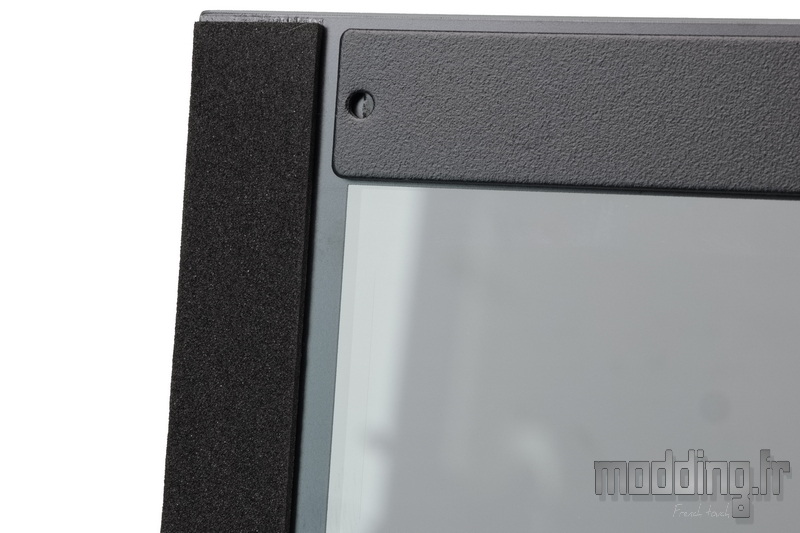

Lian Li ajoute deux bandes de mousse de 15 mm de large sur les bordures avant et arrière de la vitre. Cette précaution vise à optimiser le contact entre le panneau en verre trempé et les montants du châssis, réduisant ainsi les éventuelles vibrations tout en assurant un ajustement plus silencieux et plus stable lors de la fermeture.

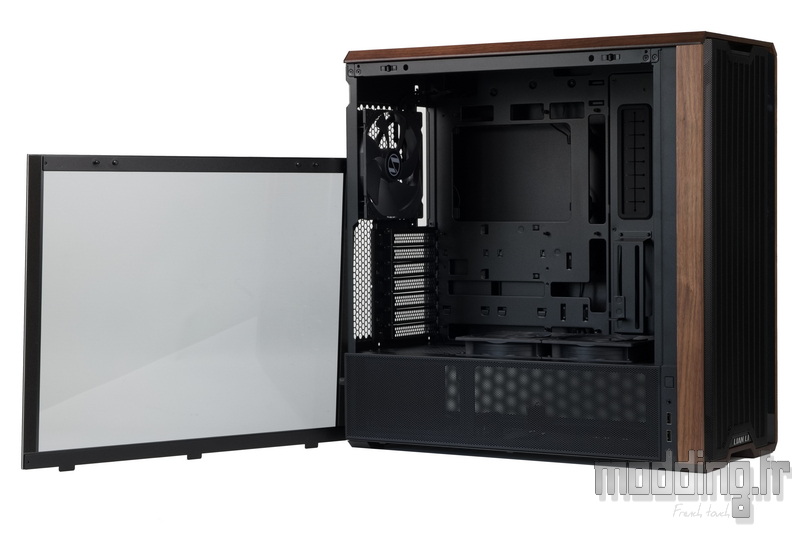

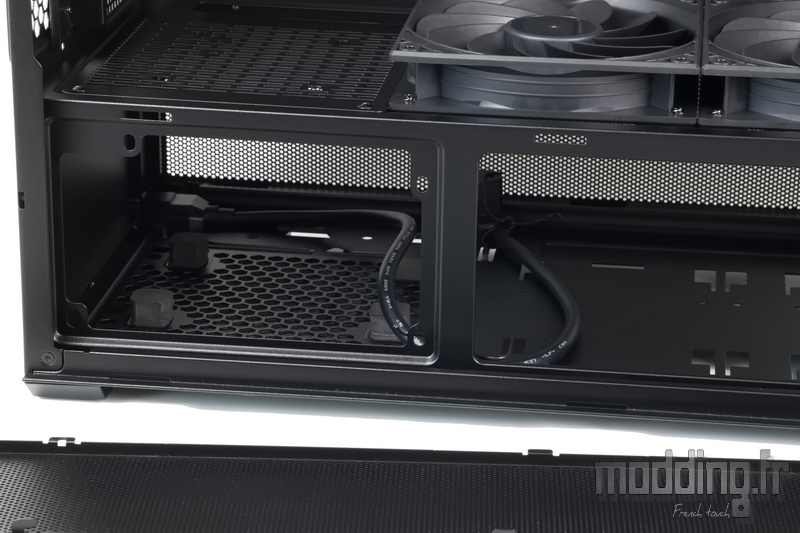

Une fois le panneau en verre trempé retiré, nous pouvons donc procéder à l’ouverture du panneau inférieur.
Pour cela, il suffit de desserrer la vis à main, laquelle reste solidaire de la structure en acier pour éviter toute perte. Ensuite, il faut faire glisser le panneau vers l’arrière du boîtier afin de le libérer de son emprise sur le châssis.

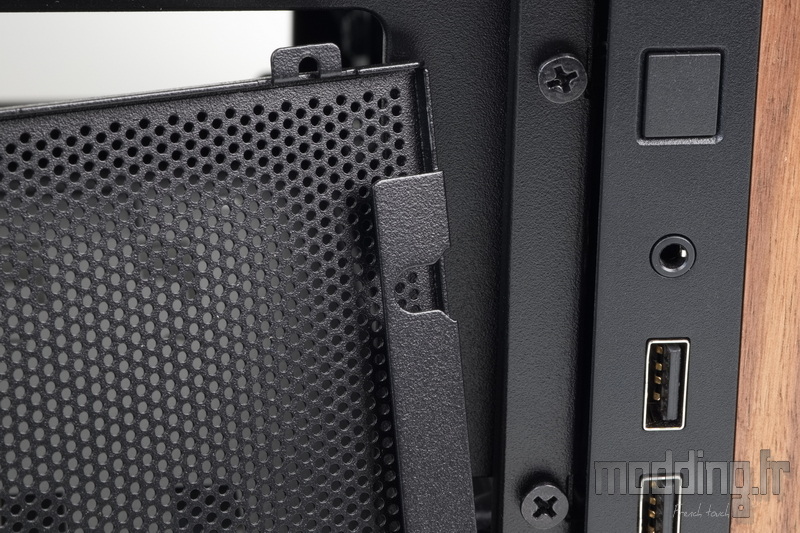

En plus des différents appendices répartis sur les bords de la grille, deux encoches sont situées à l’extrémité opposée à la vis à main. Celles-ci viennent s’insérer dans les gorges de deux vis présentes sur le montant avant du châssis, assurant ainsi un maintien précis et stable du panneau.
À noter que Lian Li ne fournit pas de filtre spécifique pour cette grille, tout comme pour celle de la porte latérale opposée. La marque considère que le fin maillage de type mesh est suffisant pour limiter l’entrée de poussière, d’autant plus que l’aspiration de l’air dans cette zone ne s’effectue pas de manière directe. En effet, les deux ventilateurs dédiés à cette tâche sont positionnés à distance, sur le plateau du cache-alimentation.
Le châssis adopte une configuration classique en hauteur, intégrant un cache-alimentation, ou plus précisément un compartiment aéré, dans la partie inférieure du boîtier.

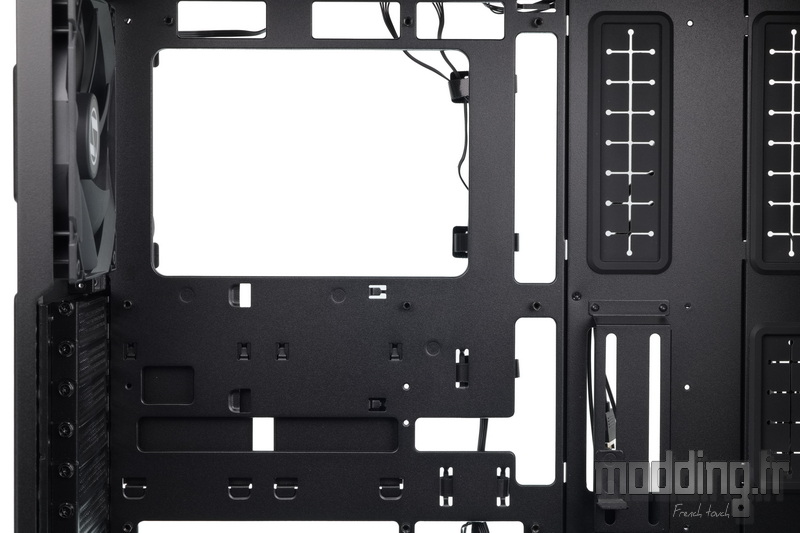

Le plateau de la carte mère dispose de plusieurs ouvertures judicieusement positionnées pour faciliter le passage des câbles depuis l’arrière du boîtier. Ces découpes sont entourées de bords roulés pour éviter d’endommager les gaines.
Les entretoises sont préinstallées pour accueillir directement une carte mère au format ATX.
Le Lancool 217 se montre aussi généreux en termes de compatibilité : il prend en charge les cartes mères aux formats E-ATX (jusqu’à 280 mm de largeur) et même SSI-EEB (jusqu’à 330 mm), à condition toutefois de faire quelques concessions sur certains éléments internes du châssis. Une souplesse bienvenue pour les configurations haut de gamme ou professionnelles.

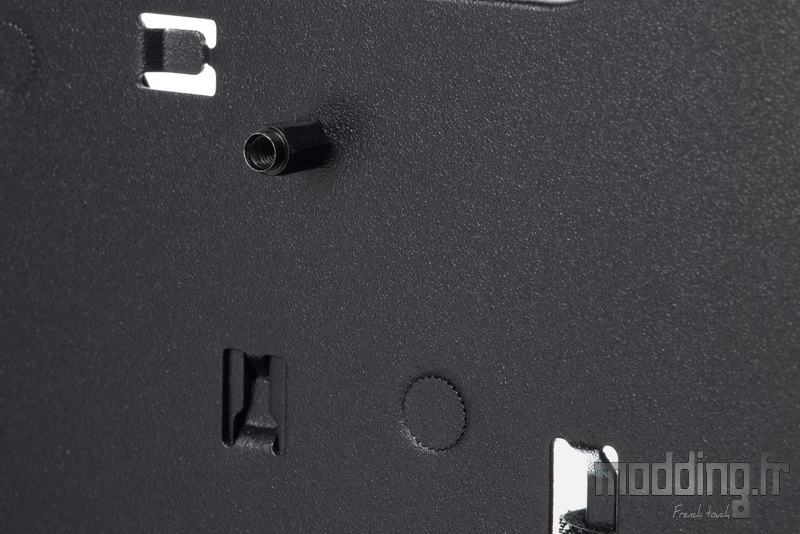

L’entretoise centrale présente un léger déport, une astuce de conception qui facilite grandement l’installation de la carte mère.
Ce petit relief métallique agit comme un point de maintien temporaire : lorsque nous positionnons notre carte mère, elle reste stable et bien alignée, même sans vis. Cela nous laisse les mains libres pour visser sereinement les autres vis sans risquer que la carte ne glisse ou ne se déplace.

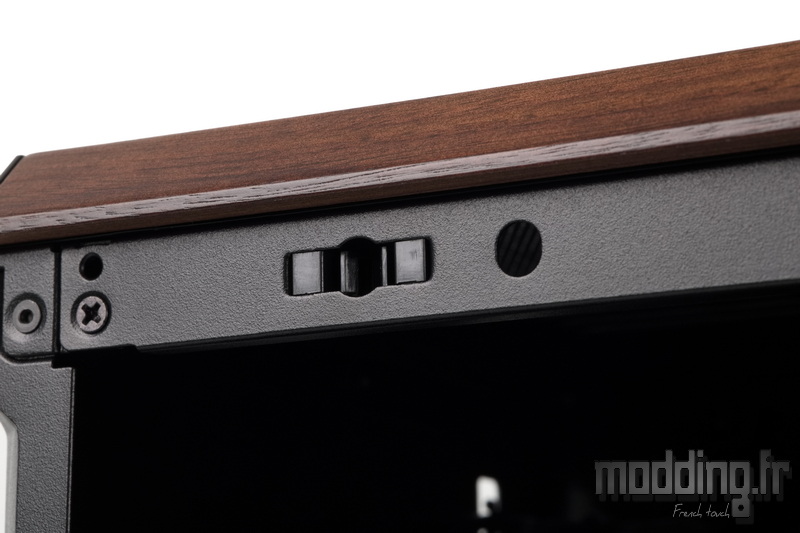

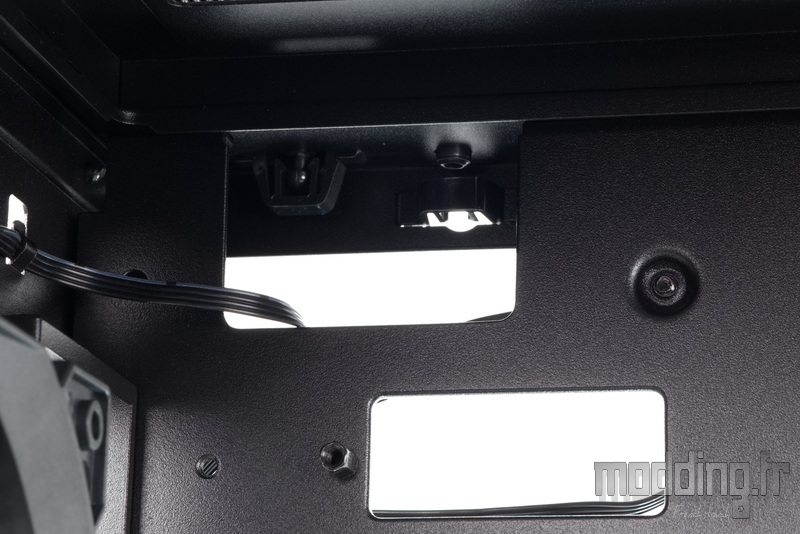

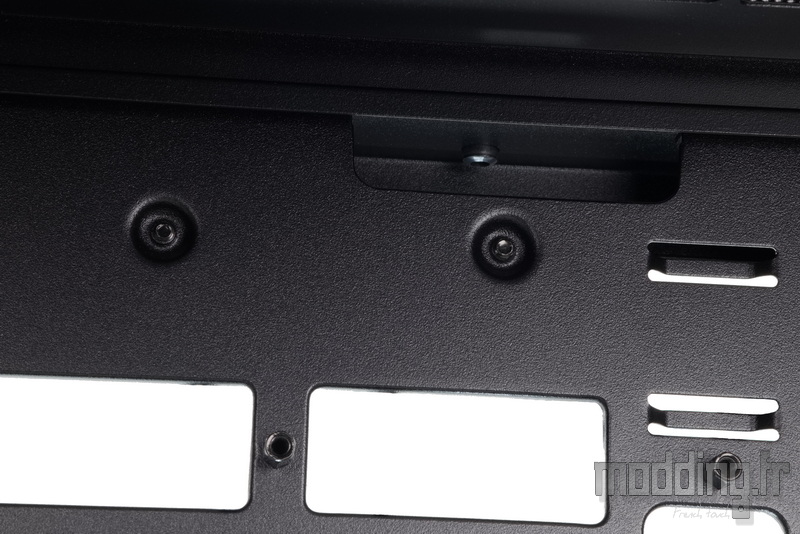

Le bord supérieur du plateau de la carte mère intègre donc trois petites ouvertures bien positionnées. Leur alignement précis avec les entretoises démontre clairement la volonté de Lian Li de rendre le Lancool 217 compatible avec les cartes mères à connecteurs inversés, comme la série Project Zéro de MSI ou la série BTF d’Asus.
Cette prise en charge traduit une tendance émergente chez les constructeurs de boîtiers, qui anticipent et s’adaptent à ces designs innovants. Bien que ces cartes mères restent encore une minorité sur le marché, leur adoption progressive pousse les fabricants à offrir ce type de compatibilité pour assurer une meilleure flexibilité et pérennité du boîtier.
La majorité des cartes mères utilisant encore des connecteurs classiques, le plateau du Lancool 217 prévoit naturellement des passages de câbles adaptés à cette configuration. Ces ouvertures, stratégiquement positionnées contre la paroi supérieure du châssis, facilitent un routage propre et efficace.
La première ouverture notable se trouve dans le coin arrière du plateau, spécialement conçue pour faire passer les câbles CPU ainsi que le câblage du ventilateur arrière. Ce positionnement optimise l’organisation interne en permettant de diriger facilement ces câbles vers leurs connecteurs respectifs, tout en limitant l’encombrement visible à l’intérieur du boîtier.
Une seconde ouverture, plus étroite, est également prévue pour faire passer les câbles destinés aux prises FAN et ARGB situées sur le bord supérieur de la carte mère.
De plus, cette même ouverture permet également de faire transiter le câblage des ventilateurs installés dans la partie haute du châssis.
Le bord avant du plateau de la carte mère présente deux longues ouvertures, séparées par l’entretoise de la rangée centrale.
À l’avant du plateau, Lian Li intègre deux panneaux en acier, dont le premier s’avère être amovible.

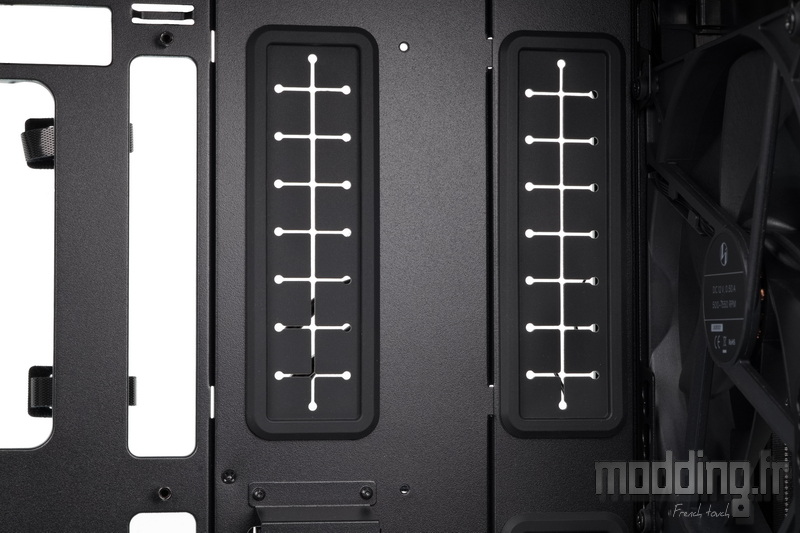

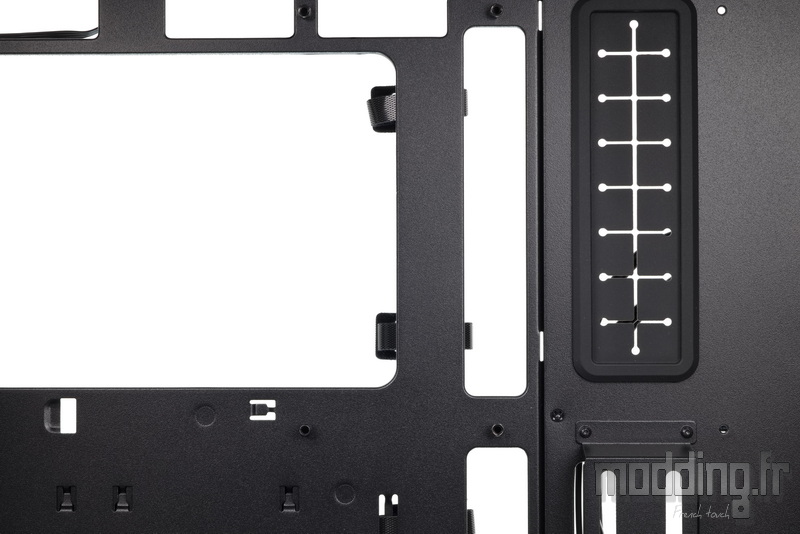

Ces panneaux présentent deux larges ouvertures équipées de passe-câbles en caoutchouc (grommets) positionnées côte à côte dans la partie haute de cette zone.
Le premier passage est destiné aux cartes mères classiques au format ATX, tandis que le second, plus éloigné du plateau, est pensé pour accueillir les cartes mères de plus grand format, notamment le SSI-EEB.
Cette conception modulaire permet d’adapter facilement le boîtier aux différents formats de carte mère tout en assurant une gestion soignée des câbles.
Dans la zone inférieure, sous le passage le plus éloigné du plateau (celui dédié aux cartes mères au format SSI-EEB), Lian Li prévoit une seconde ouverture.
Quant à l’ouverture située sous le passage réservé au format ATX, elle abandonne le grommet en caoutchouc au profit d’un accessoire en acier.

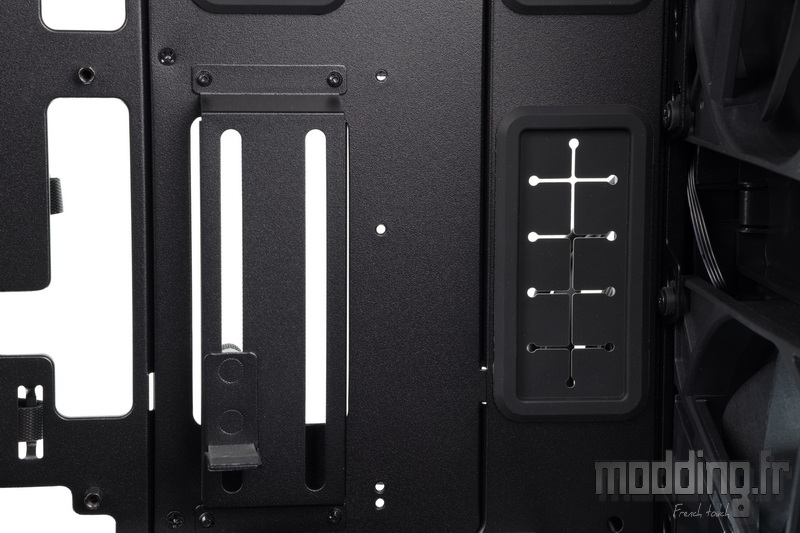

Ce dernier se prolonge vers le compartiment principal et présente deux sillons verticaux courant sur toute la hauteur de la structure en acier.

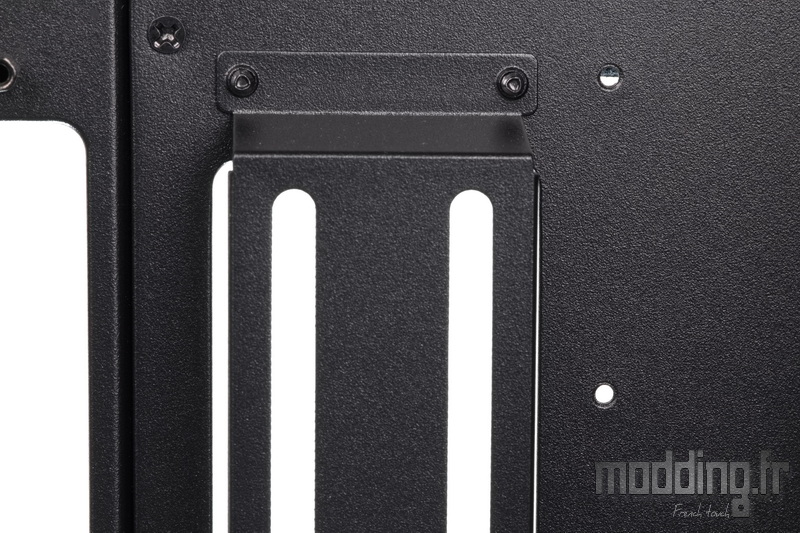

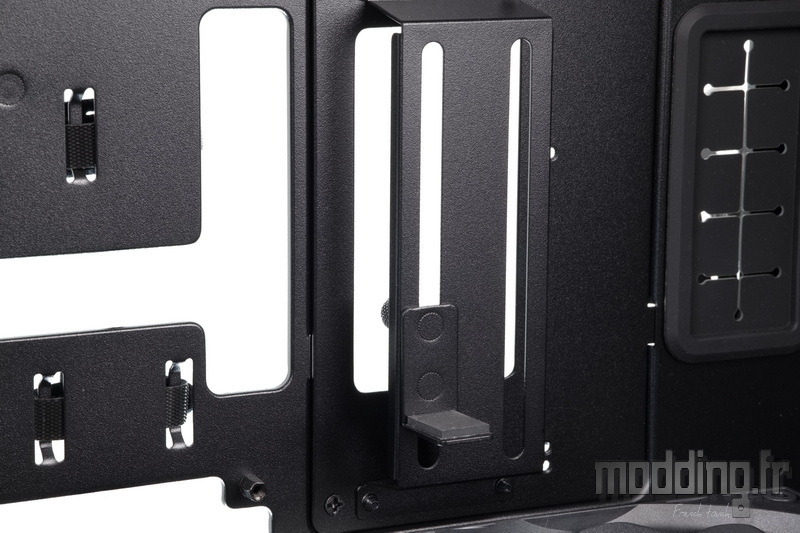

L’un de ces sillons accueille une petite équerre en acier, conçue pour servir de support au système de refroidissement de la carte graphique. Cet accessoire vise à limiter le phénomène de “GPU sag” (affaissement de la carte), en apportant un point d’appui sous le carénage. L’équerre est ajustable en hauteur et équipée d’un patin en caoutchouc pour éviter tout risque de rayure ou de vibration.
Le second sillon permet de décaler latéralement le support afin de s’adapter à une carte graphique plus longue.
Toutefois, même si cette solution est appréciable dans l’intention, on aurait préféré un système plus évolué, comme un bras articulé, qui aurait offert plus de flexibilité et une meilleure compatibilité avec les différentes morphologies de GPU haut de gamme.
En observant de plus près la première platine, on remarque qu’elle intègre plusieurs points de fixation supplémentaires, spécifiquement pensés pour accueillir une carte mère au format SSI-EEB.
Autre détail intéressant : le support de carte graphique est entièrement amovible, ce qui permet justement d’installer ce type de carte mère sans contrainte. Cette modularité s’étend également à la platine elle-même, fixée par vis, et donc facilement démontable pour libérer de l’espace ou optimiser le passage des câbles.

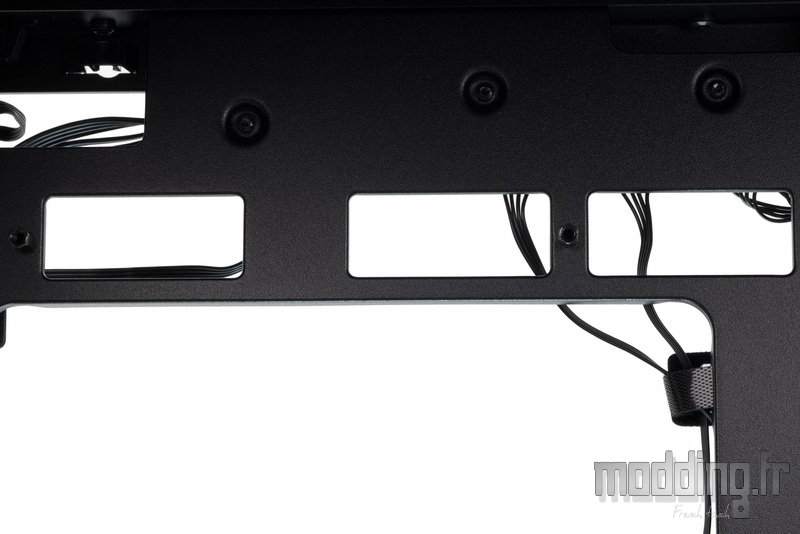

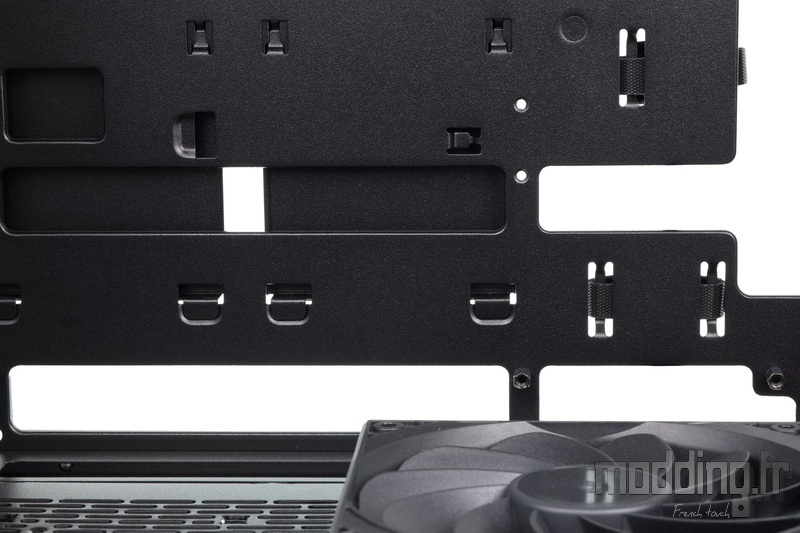

La disposition des ouvertures présentes sur la partie inférieure du plateau de la carte mère témoigne de la compatibilité avec les cartes mères à connecteurs inversés, qu’elles soient au format ATX ou Micro-ATX.
Le bord inférieur de la carte mère venant se positionner tout près du plateau du cache-alimentation, Lian Li prévoit plusieurs ouvertures sur ce plateau afin de faire passer les câbles à connecter sur le bas de la carte mère.
C’est également par ces ouvertures que l’on fera passer le câble d’alimentation de la carte graphique.

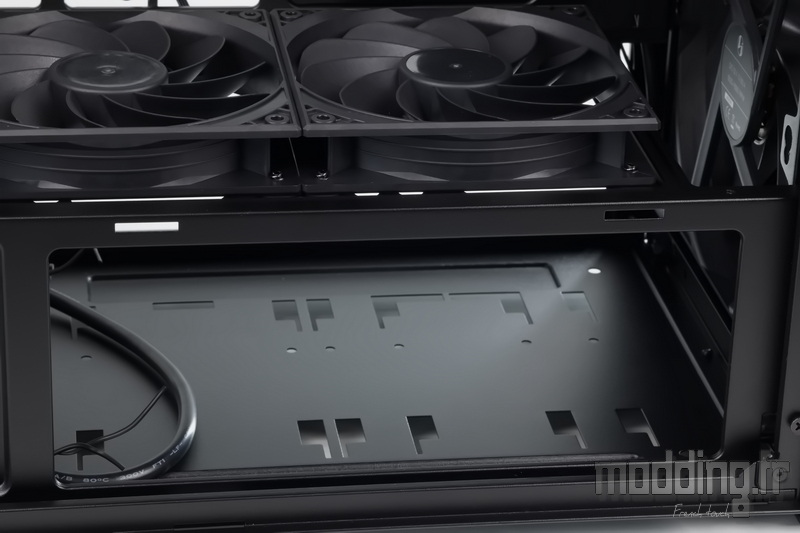

Le Lancool 217 dispose donc d’un cache-alimentation, mais en raison de la présence d’une entrée d’air via les grilles des panneaux latéraux, sa structure se montre particulièrement aérée.

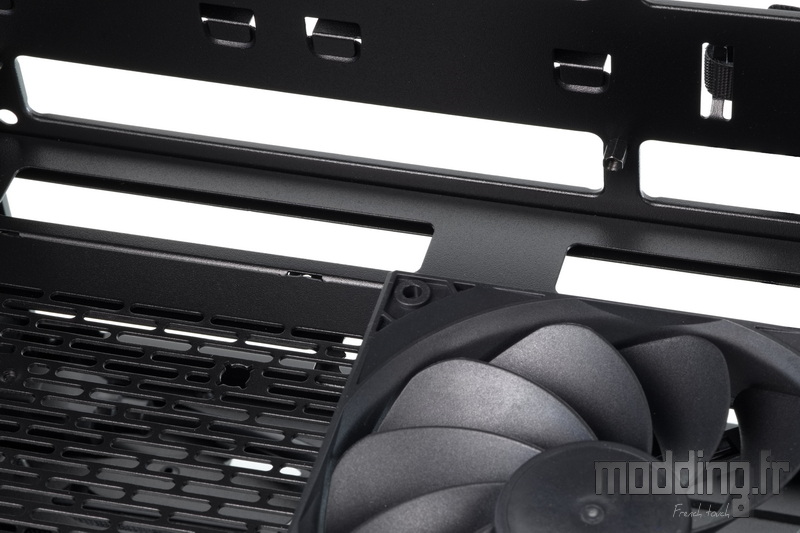

Elle se compose essentiellement de montants et de traverses, laissant largement circuler l’air afin d’optimiser le flux d’air capté dans la zone inférieure du châssis.

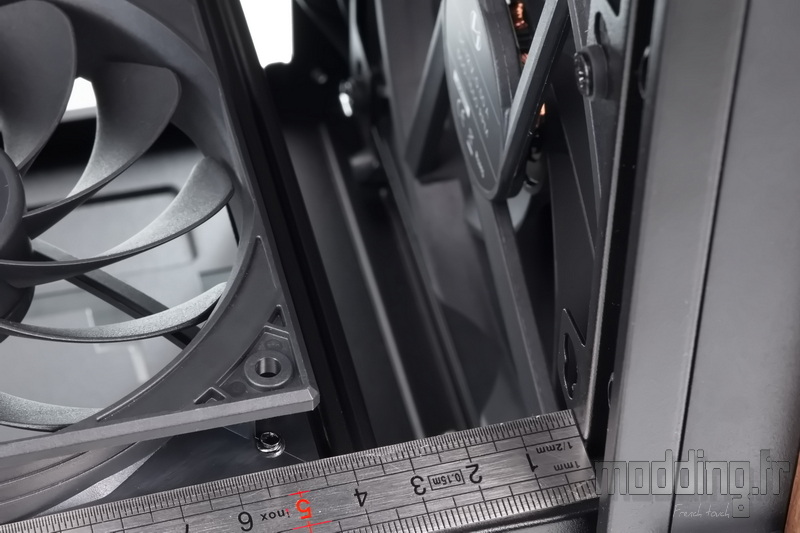

Une étroite ouverture de 35 mm est aménagée au contact direct de la ventilation avant du Lancool 217.
Elle est spécifiquement pensée pour accueillir un radiateur de watercooling, notamment ceux issus de solutions AIO, en permettant un positionnement affleurant avec les ventilateurs frontaux.

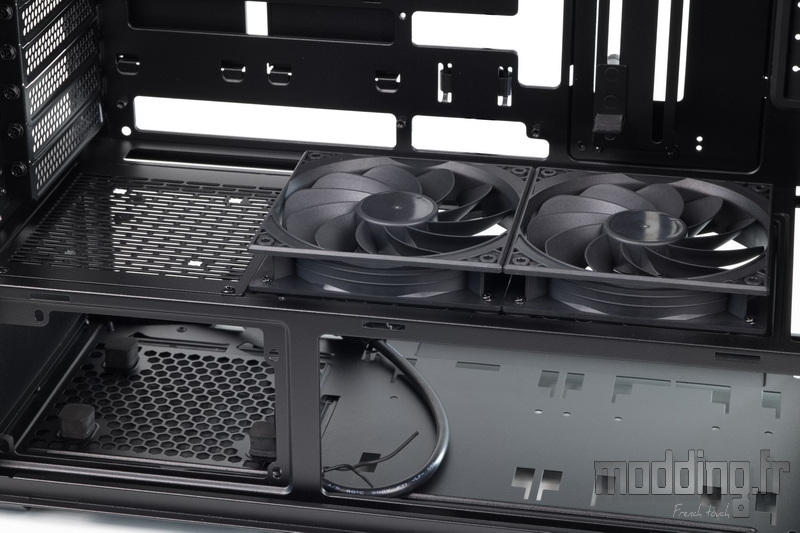

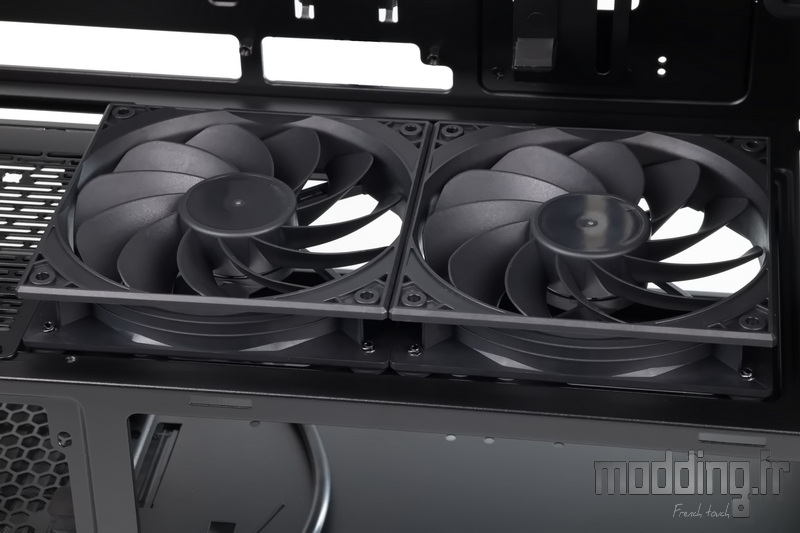

Sur le plateau, Lian Li installe deux ventilateurs de 120 mm configurés en aspiration.
Il s’agit de modèles à pales inversées, une solution qui permet d’éviter l’exposition de la face arrière du cadre et notamment de ses branches de liaison peu esthétique lorsqu’elle est orientée vers l’intérieur du boîtier.
L’espace situé sous cette ventilation reste dégagé afin d’optimiser l’aspiration de l’air à travers les grilles présentes sur les portes latérales.
Cependant, selon nos besoins en matière de stockage, on remarque la présence de points de fixation spécifiques destinés aux cages HDD, lesquelles sont rangées dans le bundle fourni.

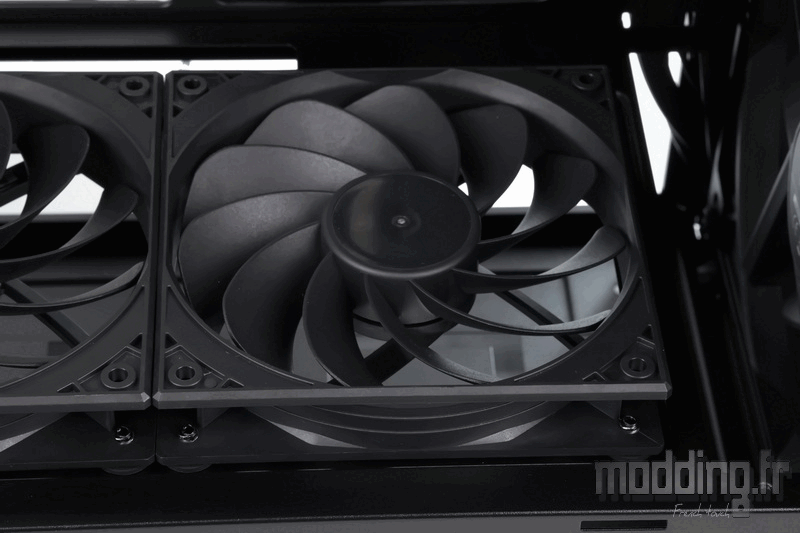

Le retrait de ces ventilateurs est très simple : il suffit de les faire glisser légèrement vers le plateau de la carte mère pour les dégager des montants du cache-alimentation.
Lian Li reprend le système de fixation pour le stockage monté sur silentblocs, que l’on retrouve également dans d’autres boîtiers.

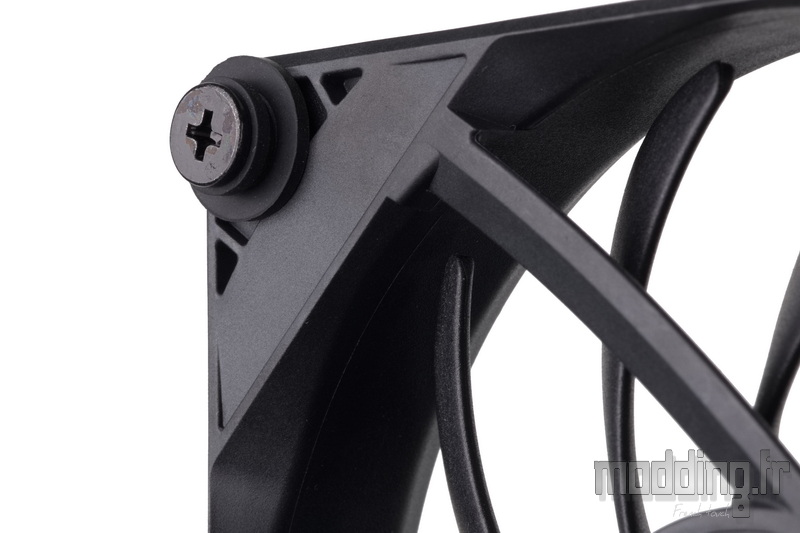

En effet, les points de fixation du cadre du ventilateur sont équipés de vis à épaulement associées à des rondelles en caoutchouc dont l’épaisseur comporte une rainure.
Cette rainure s’insère dans des orifices spécialement conçus pour accueillir ces rondelles, garantissant ainsi une fixation stable du ventilateur sans nécessiter d’outil.

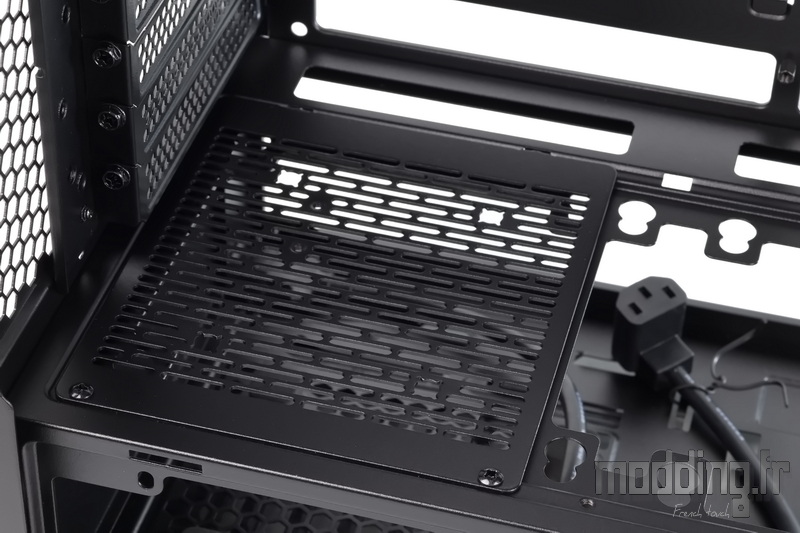

Près de la paroi arrière du châssis, une grille est installée et fixée par deux vis sur les montants du cache.
Cette grille recouvre l’emplacement de l’alimentation et peut être remplacée par un troisième ventilateur, sauf si l’on souhaite installer la carte graphique en position verticale. Dans ce cas, la grille doit rester en place, car elle accueille l’une des deux entretoises spécifiques au riser.

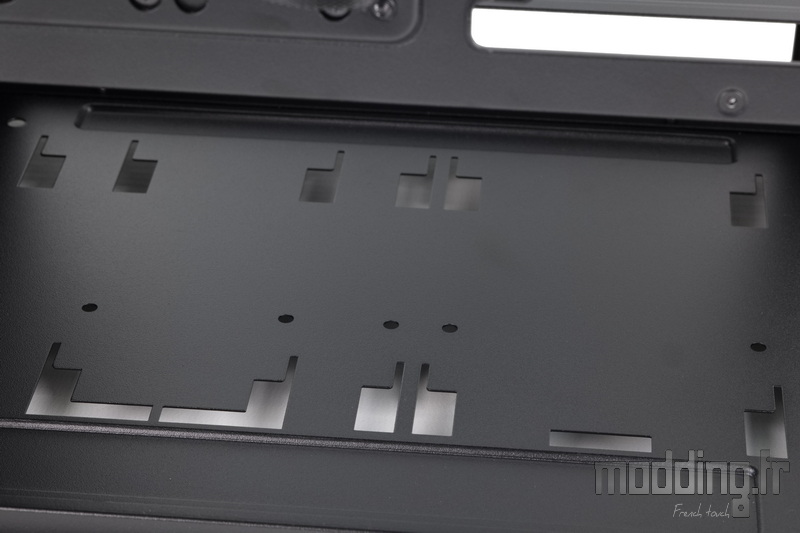

Ce qui retient particulièrement notre attention, c’est la structure du cache à l’aplomb de cette grille. En effet, on y observe des points de fixation spécifiques permettant d’installer l’alimentation à 90° par rapport à sa position classique.
Lorsque l’alimentation est ainsi orientée, sa face arrière se dirige vers le panneau latéral inférieur. Pour cela, Lian Li fournit un adaptateur déportant la prise secteur vers l’arrière du boîtier.
Le Lancool 217 offre donc deux possibilités d’installation pour le bloc d’alimentation : la position classique ou cette orientation à 90°. Cette alternative vise à libérer un maximum d’espace à l’avant du bloc, afin d’optimiser l’arrivée d’air pour les deux ventilateurs situés sur le plateau du cache.
Cependant, cette configuration impose une limite de profondeur pour le bloc d’alimentation : il ne doit pas dépasser 180 mm.

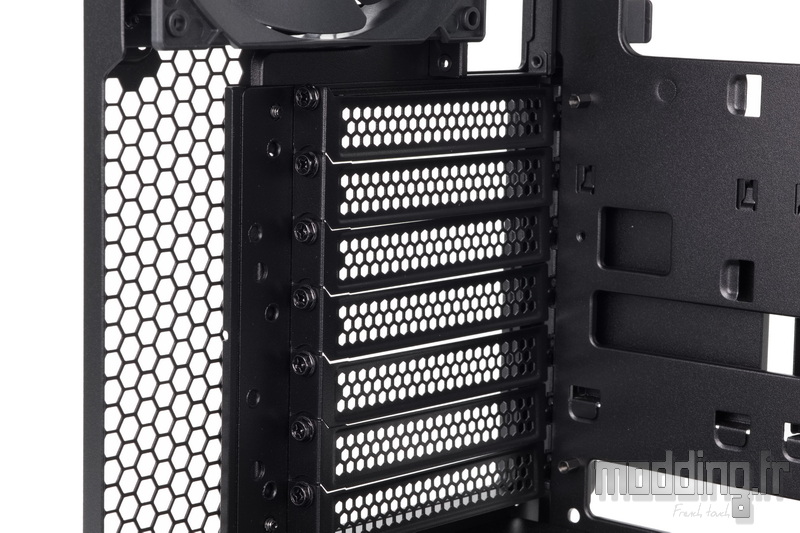

En remontant le long de la paroi arrière, on retrouve les sept équerres d’extension disposées horizontalement, chacune perforée de multiples orifices afin de favoriser la circulation de l’air autour des cartes d’extension. Cette approche se prolonge sur la paroi même du châssis, elle aussi largement ajourée pour optimiser la ventilation passive.
Pour minimiser l’impact visuel des vis à main, la fixation des équerres se fait avec des vis classiques, plus discrètes.
Lian Li a également conçu une large encoche sur le montant arrière du châssis, permettant un accès facilité à ces vis grâce à un tournevis.

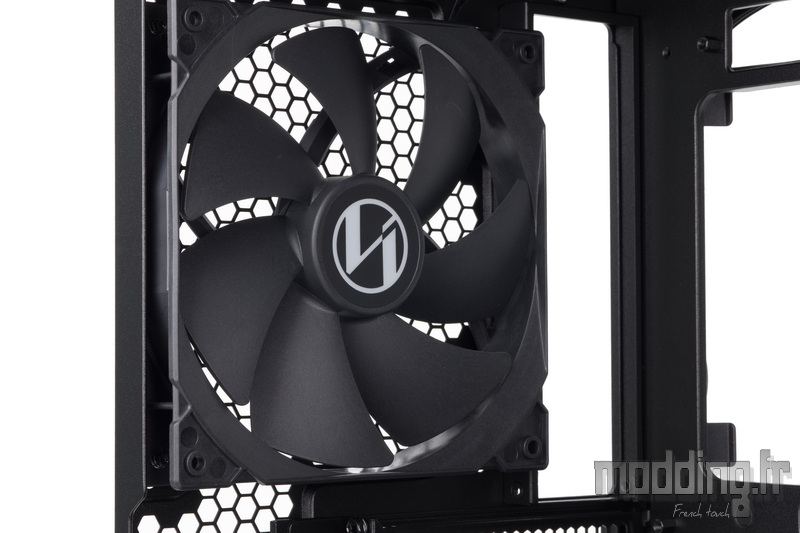

L’emplacement de ventilation arrière est équipé d’un ventilateur de 140 mm, positionné en extraction.

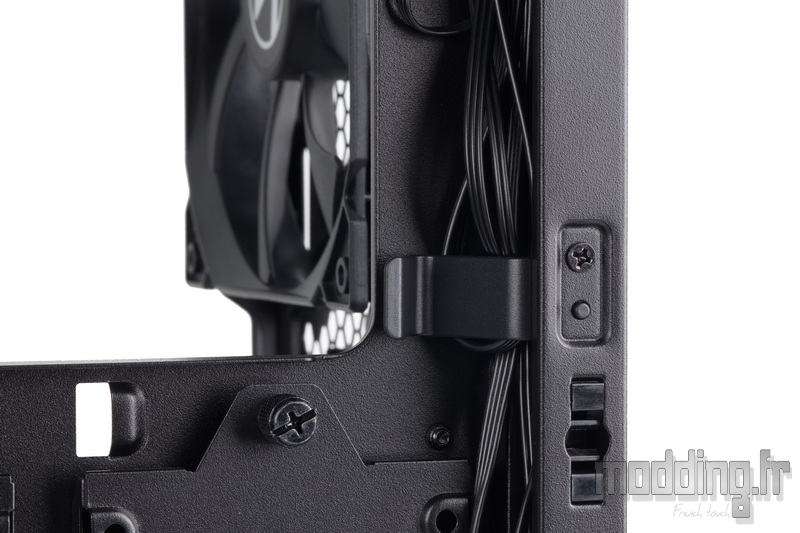

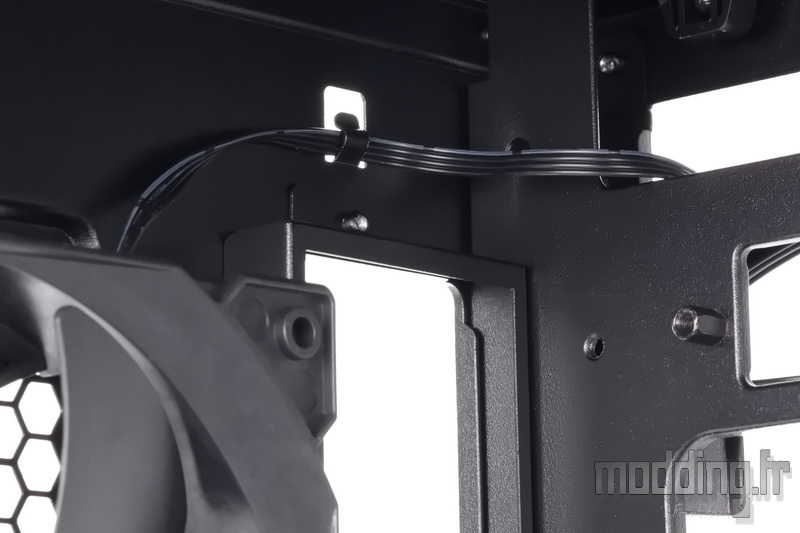

Le souci du détail se manifeste par un cheminement soigneusement pensé pour le câble du ventilateur, qui passe au-dessus de l’emplacement de l’I/O Shield.
De plus, Lian Li a intégré une pince destinée à maintenir ce câble en place, assurant ainsi une gestion optimale du câblage et une esthétique soignée.

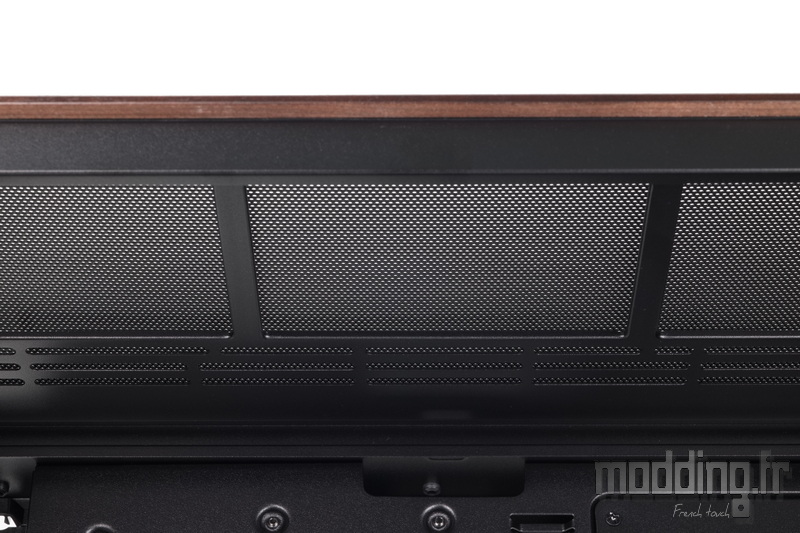

Dans la partie haute du boîtier, le support de ventilation est directement positionné contre la grille du panneau supérieur, ce qui permet de maximiser l’efficacité du flux d’air et d’assurer une extraction optimale de la chaleur à travers cette zone.

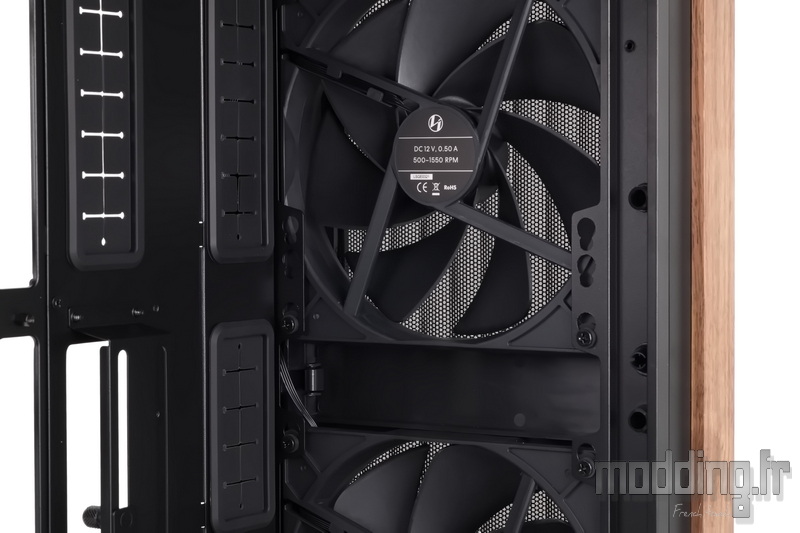

En redescendant vers l’avant du châssis, on retrouve les deux ventilateurs de 170 mm installés en aspiration.
Tout comme les ventilateurs fixés sur le plateau du cache-alimentation, ces deux ventilateurs de 170 mm adoptent le même système de fixation à l’aide de rondelles en caoutchouc faisant office de silentblocs.

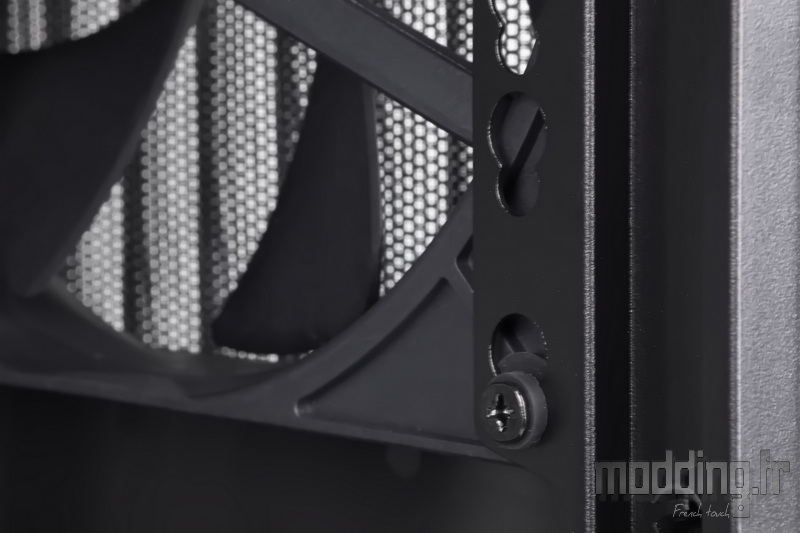

Contrairement au ventilateur arrière, fixé à l’aide de vis classiques, ce dispositif présente un réel avantage à l’avant du boîtier : il permet de modifier aisément la position des ventilateurs sur un support généreusement perforé de points de fixation.
Nous reviendrons plus en détail sur cette possibilité d’ajustement dans la section “Modularité”.

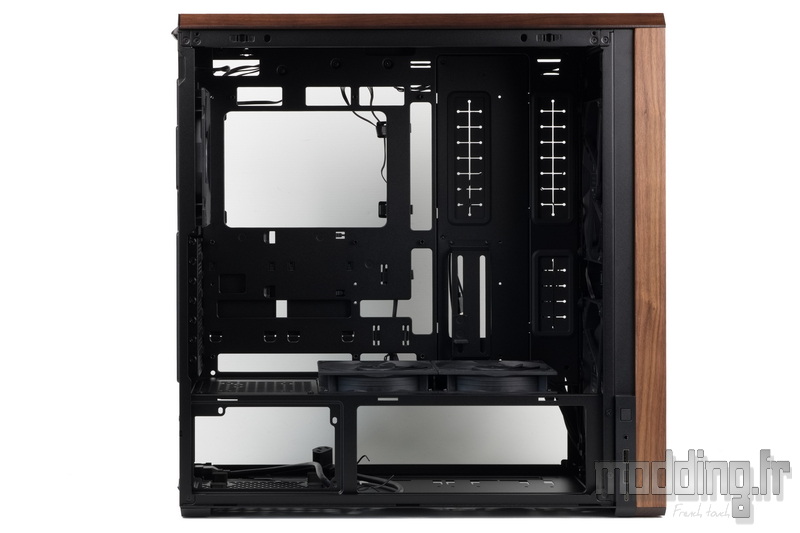

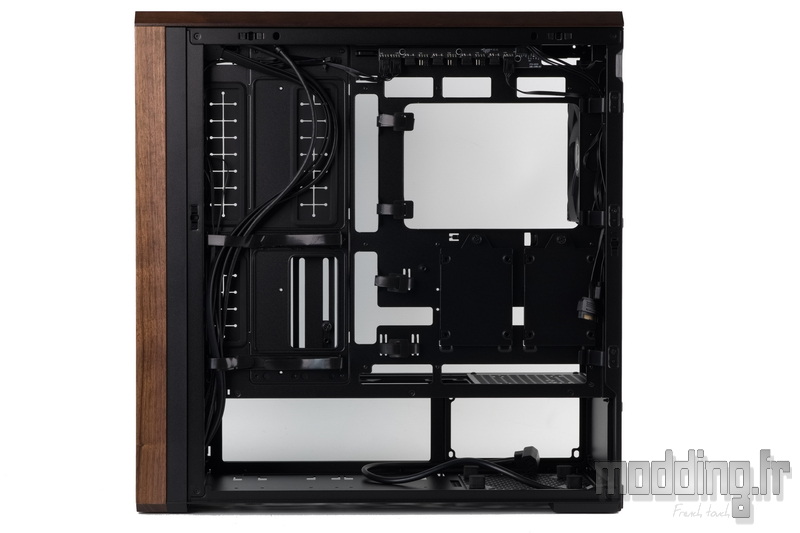

Tout comme la porte vitrée, la porte latérale opposée, donnant accès aux coulisses du Lancool 217, repose également sur un système de plots cylindriques associés à des plots sphériques.
À la différence près que, cette fois, les plots sphériques sont également présents sur les montants du panneau.

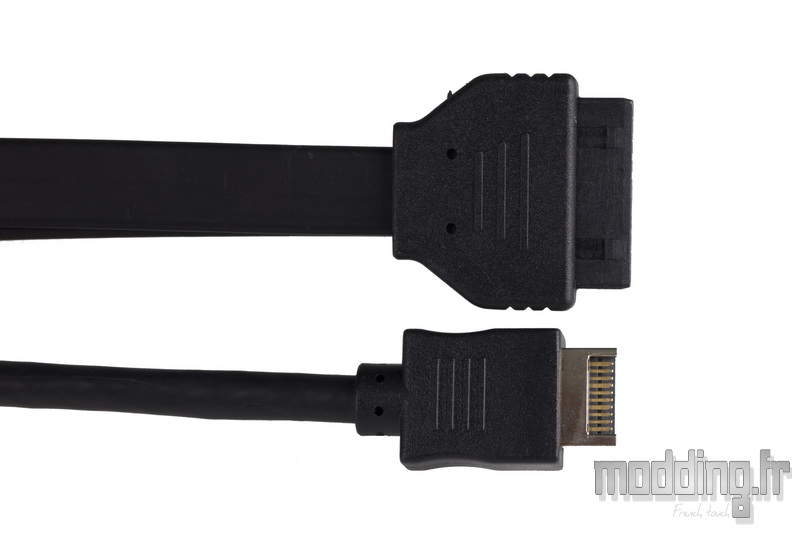

Tous les câbles issu du panneau des connectiques sont revêtus de noir, y compris jusqu’à l’extrémité de la prise interne des ports USB 3.0, habituellement bleue.

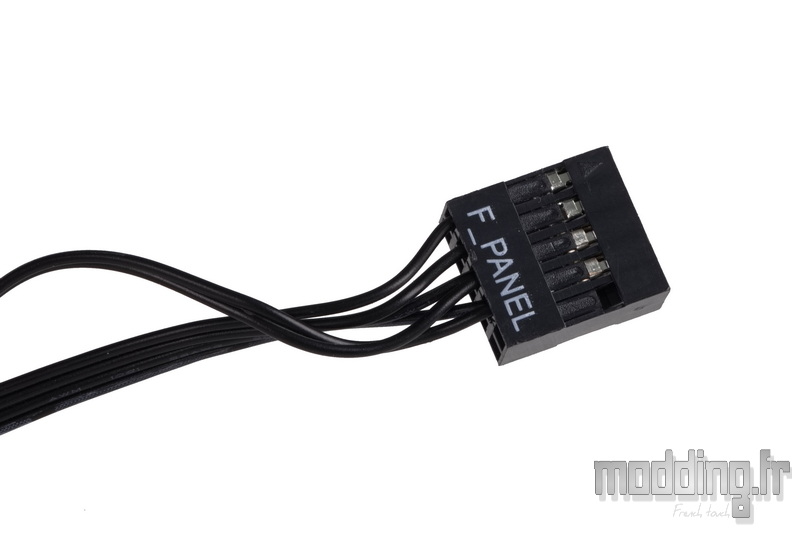

De plus, les câbles du bouton Power et de sa LED sont regroupés dans une seule prise, ce qui simplifie grandement la connexion au port F_Panel de la carte mère.
On remarque également la présence d’un double câblage, issu de chacun des deux boutons Power que propose le Lancool 217.

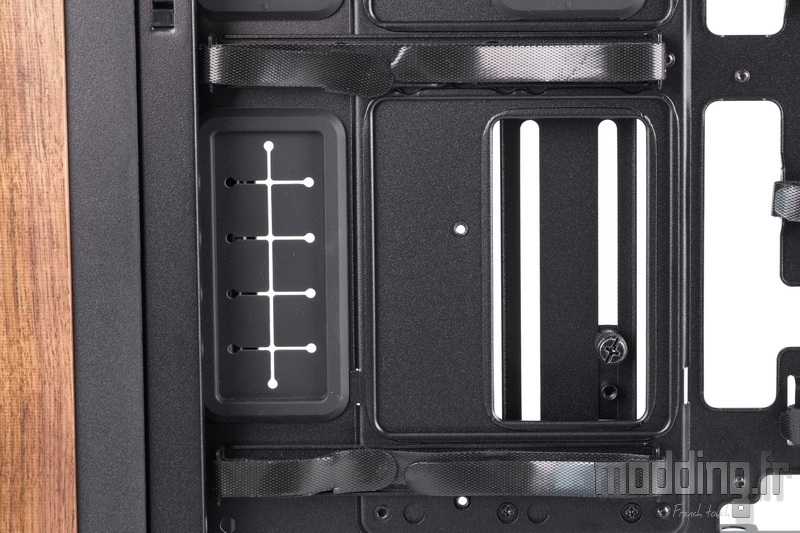

À l’arrière des deux platines situées à l’avant du plateau de la carte mère, Lian Li intègre deux larges bandes Velcro permettant d’organiser proprement le câblage.
On devine par ailleurs la présence de la vis à main, destinée à ajuster la hauteur du support de carte graphique.
Trois autres bandes Velcro, de plus petite taille cette fois, sont également installées sur le bord avant du plateau de la carte mère. Elles offrent des points d’ancrage supplémentaires pour maintenir les faisceaux en place et guider efficacement les câbles vers les ouvertures du châssis.
Pour le cheminement des câbles CPU contre le montant arrière du châssis, Lian Li opte cette fois pour trois pinces en plastique, plus simples à manipuler dans ce recoin parfois difficile d’accès. Ces pinces assurent un maintien efficace des câbles tout en facilitant leur mise en place.
Dans la partie haute des coulisses, on trouve également des points d’ancrage plus classiques, sous forme d’œillets métalliques découpés directement dans la structure du châssis. Bien que plus rudimentaires que les bandes Velcro ou les pinces en plastique, ces ancrages permettent de sécuriser des câbles à l’aide de colliers de serrage et viennent compléter efficacement l’arsenal de solutions proposées par Lian Li pour une gestion propre et soignée du câblage.

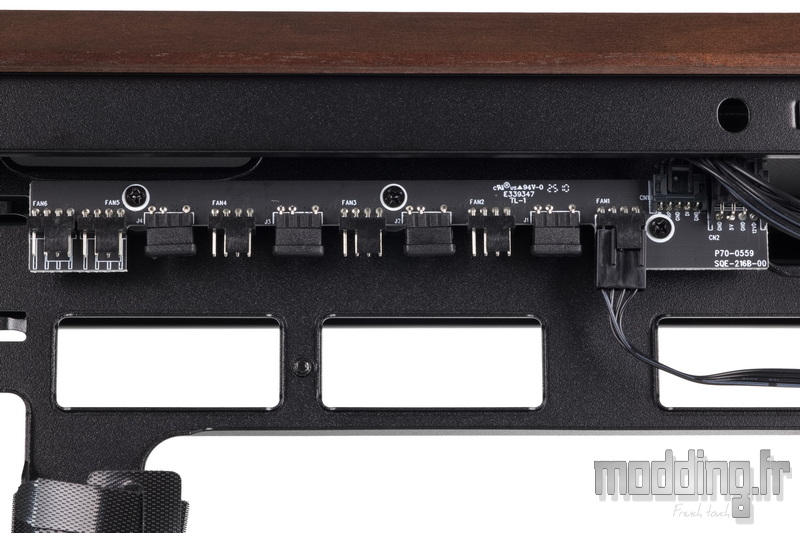

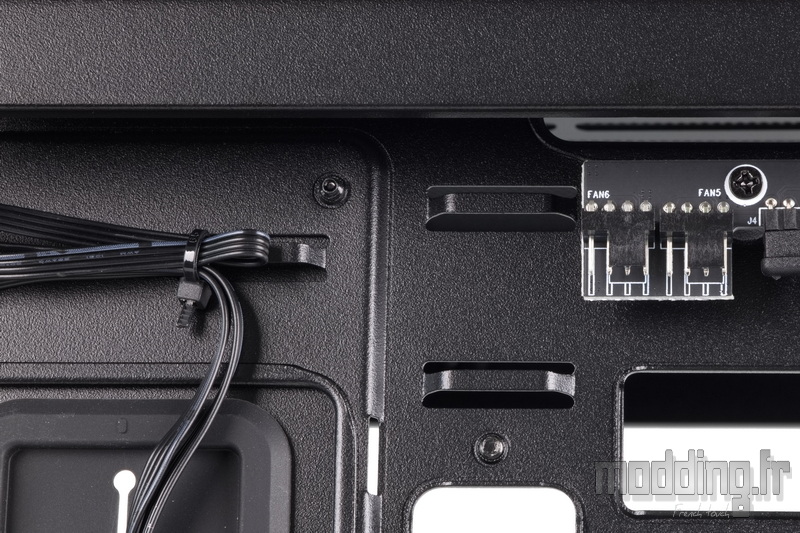

À leurs côtés, nous retrouvons un hub centralisant la gestion de la ventilation et de l’éclairage. Il propose six connecteurs pour ventilateurs (3 broches ou PWM) ainsi que quatre prises ARGB au format 5V/D/-/G.
On apprécie le soin apporté par Lian Li à la finition de ce hub : les connecteurs ARGB sont protégés par un capuchon en caoutchouc souple, évitant ainsi tout risque de court-circuit ou d’oxydation.

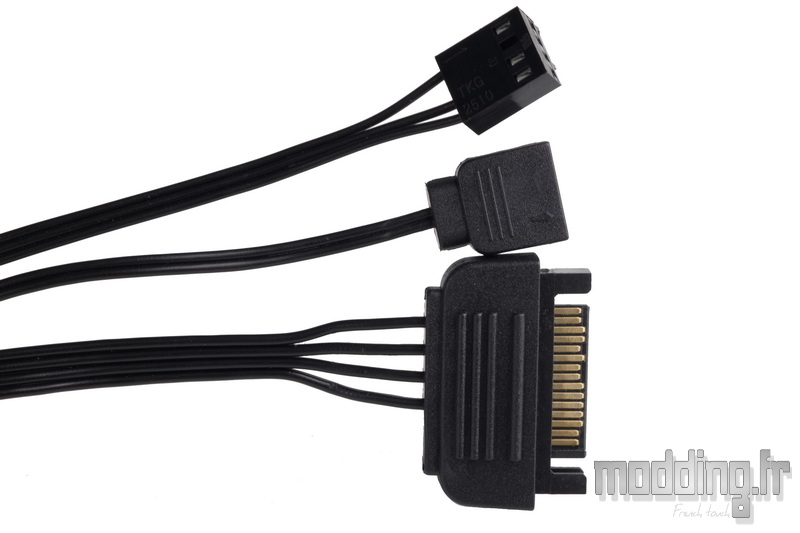

Le hub est alimenté via une prise SATA, garantissant une alimentation stable pour l’ensemble des ventilateurs et éclairages connectés.
Il dispose d’un câblage 4 broches PWM ainsi que d’un câble ARGB 5V/D-/G, à connecter directement aux prises correspondantes de la carte mère. Cela permet de gérer simultanément la ventilation du Lancool 217 et l’éclairage RGB via le logiciel de la carte mère.
Cependant, on remarque que la prise 4 broches n’est pas câblée avec le fil “signal” (fil tachymètre). En conséquence, il est impossible de connaître précisément la vitesse des ventilateurs via la carte mère, ce qui est compréhensible vu que le boîtier embarque trois types de ventilateurs différents avec des caractéristiques variées.

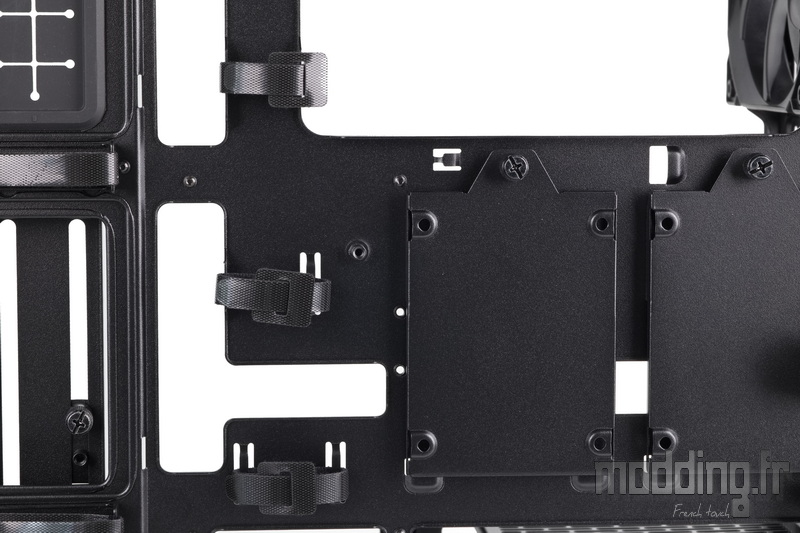

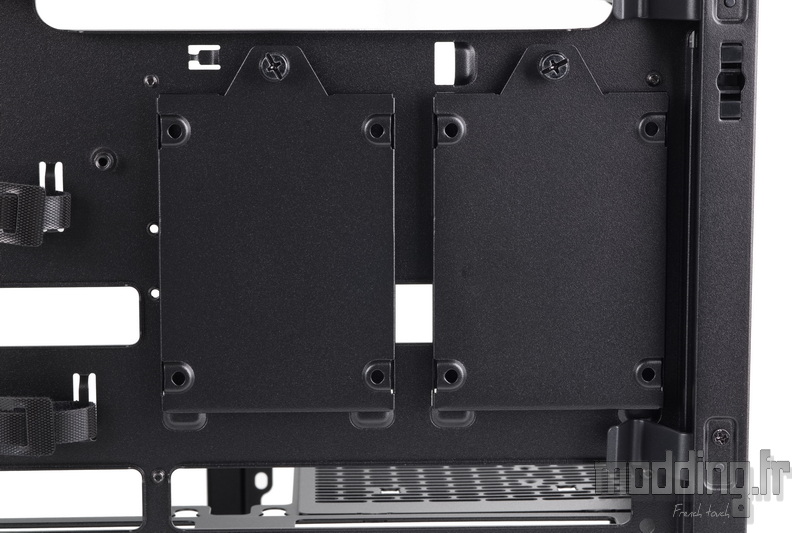

Sous la baie donnant accès à l’arrière du socket de la carte mère, Lian Li installe deux supports en acier pour SSD, fixés par un système combinant deux taquets et une vis à main.

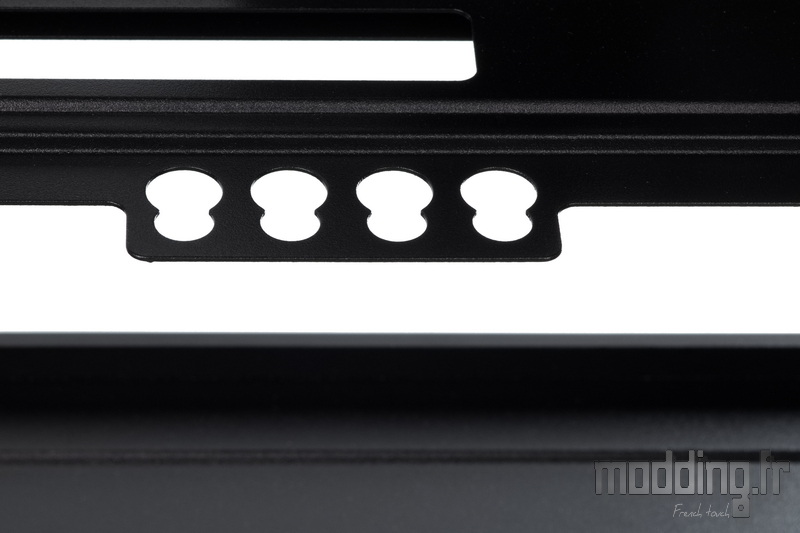

Sur le bord de l’emplacement de l’alimentation, on remarque la présence de quatre autres points d’ancrage, particulièrement utiles pour guider la rallonge du cordon secteur.

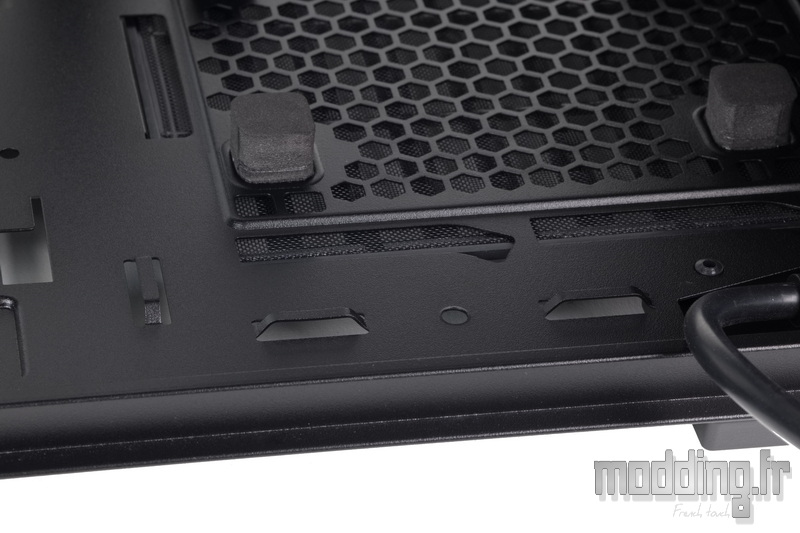

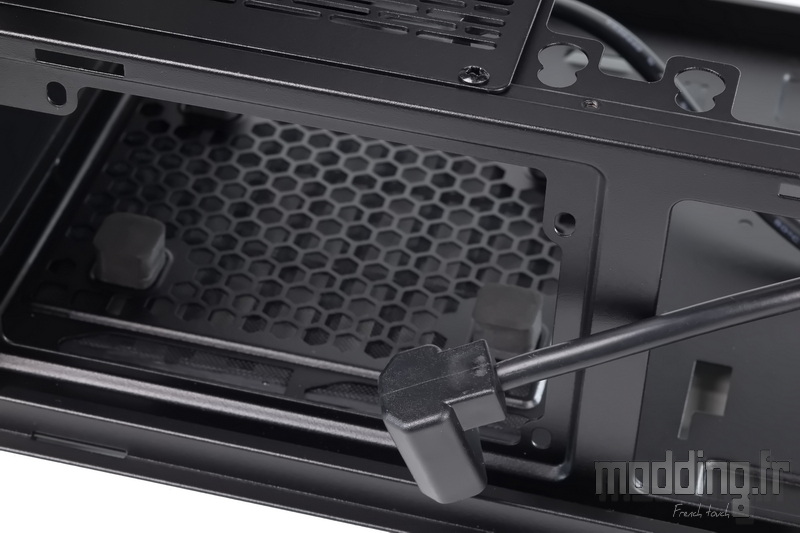

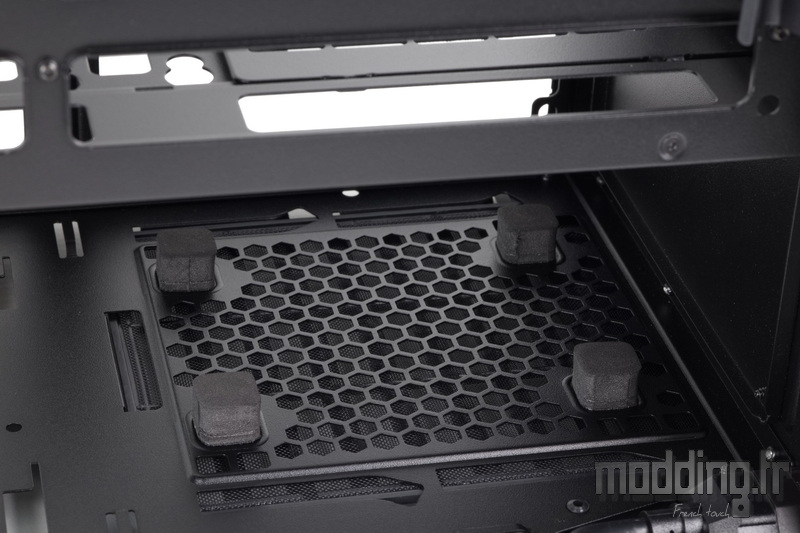

Quatre petits cubes en mousse viennent accueillir le bloc d’alimentation, quel que soit le sens dans lequel il est installé.
Nous rappelons que dans la zone située à l’avant du bloc d’alimentation se trouvent plusieurs points de fixation destinés à accueillir les cages HDD fournies dans le bundle, si leur installation s’avère nécessaire.
