Montage :

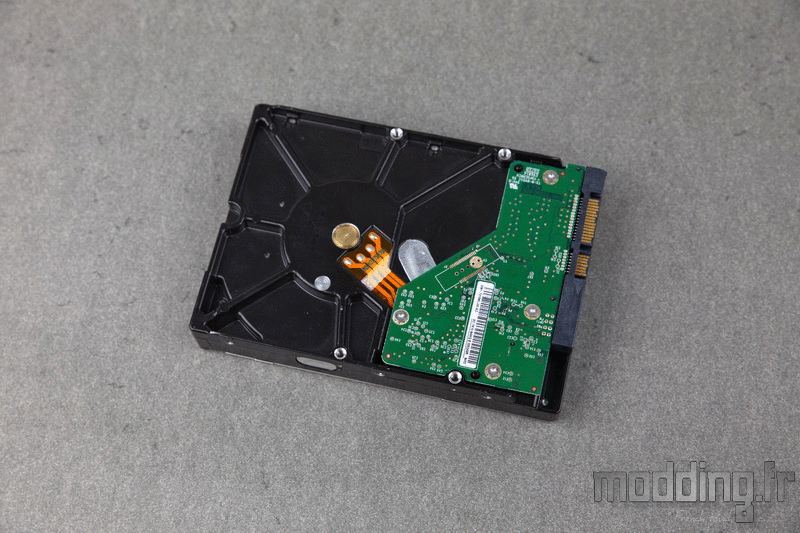

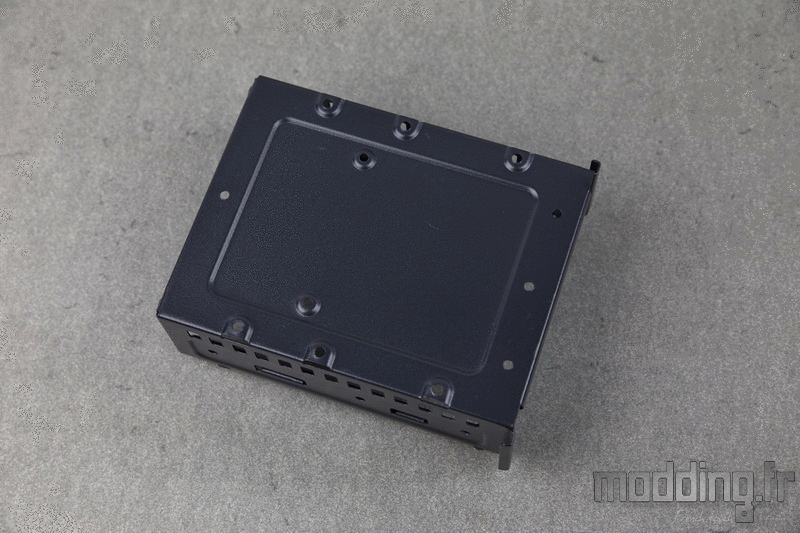

En ce qui concerne le montage d’un disque dur 3.5″, nous avons la cage HDD qui prend place à l’intérieur du cache-alimentation.
Cette cage peut accueillir deux unités 3.5″.
Soit, le disque dur prend place à l’intérieur de la cage.
La fixation se fait alors sur les côtés à l’aide d’un tournevis et de 4 vis UNC-6.32.

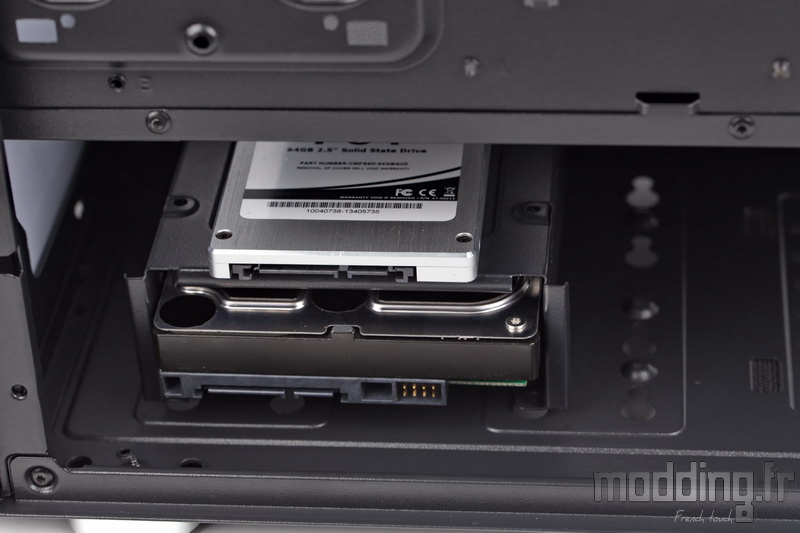

Soit, on positionne le disque dur sur la cage, la fixation se fait par en dessous à l’aide d’un tournevis et des vis UNC-6.32.
On note que le bord inférieur de la cage présente des encoches qui facilitent le serrage des vis avec le tournevis.

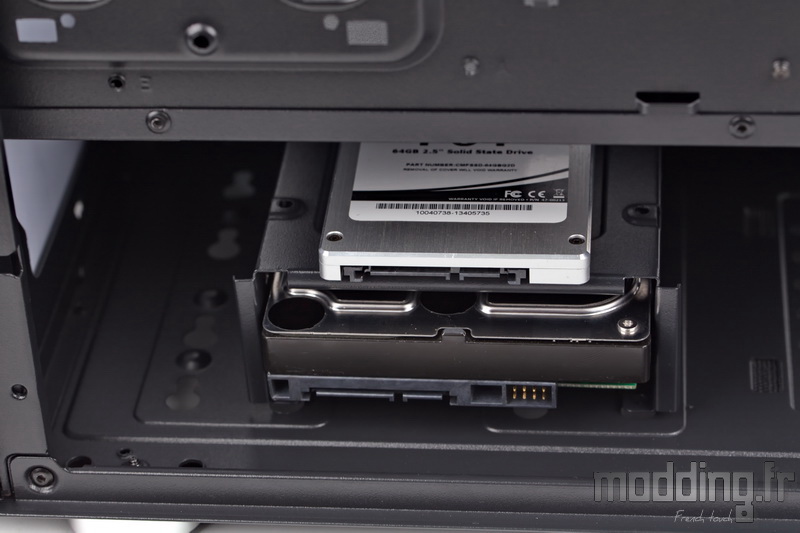

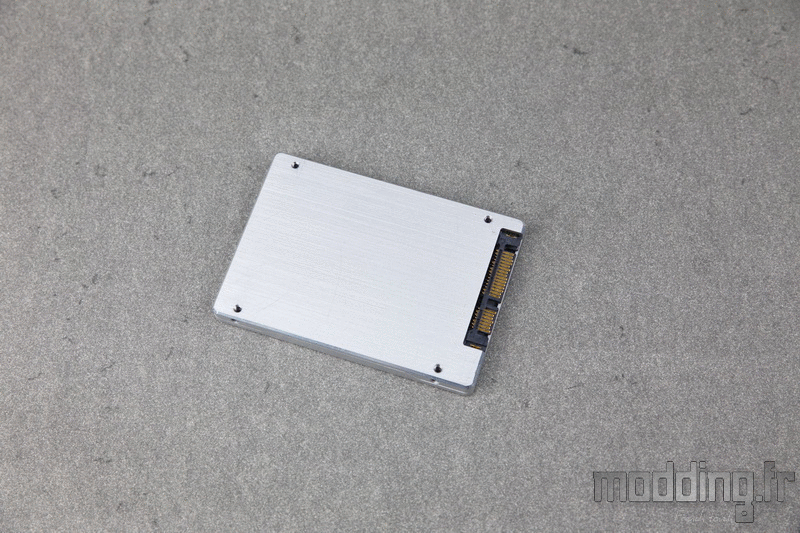

Sur cette zone de la cage HDD, nous pouvons aussi installer un SSD avec 4 vis M3.

On glisse ensuite la cage HDD sur ses 4 points d’ancrage.

Pour rappel, nous pouvons décaler la cage plus en avant afin de laisser plus de place au bloc d’alimentation.
Cependant, cela se fait au détriment de l’installation du radiateur d’un AIO 360 à l’avant du châssis.

Si nous voulons nous passer de la cage HDD, nous avons encore la possibilité d’installer un disque dur 3.5″ directement sur la base du boitier.
Il suffit de prendre les silentblocs de la cage et de les positionner sous le disque dur.

Nous insérons ensuite le disque dans les encoches des deux rangées internes correspondant à l’entraxe des points de fixation dudit disque.
On peut d’ailleurs décaler le disque dur comme la cage HDD.

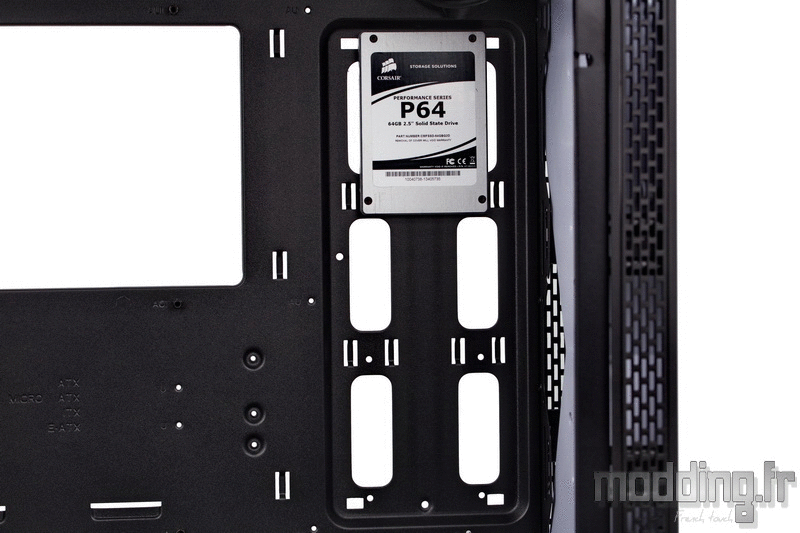

Nous pouvons installer jusqu’à deux SSD dans le compartiment principal sur les points de fixation disposés à l’avant du plateau de la carte mère.
On constate qu’une telle installation obture certains passages de câbles. De plus, cette option ne peut être envisagée dans le cas d’une installation d’une carte mère au format E-ATX.

Nous aurions pu installer deux SSD dans les coulisses, sur le plateau de la carte mère juste sous l’accès à l’arrière du Socket…
Mais Kolink en a décidé autrement vu que la marque ne fournit pas les supports adéquats !
Misère…

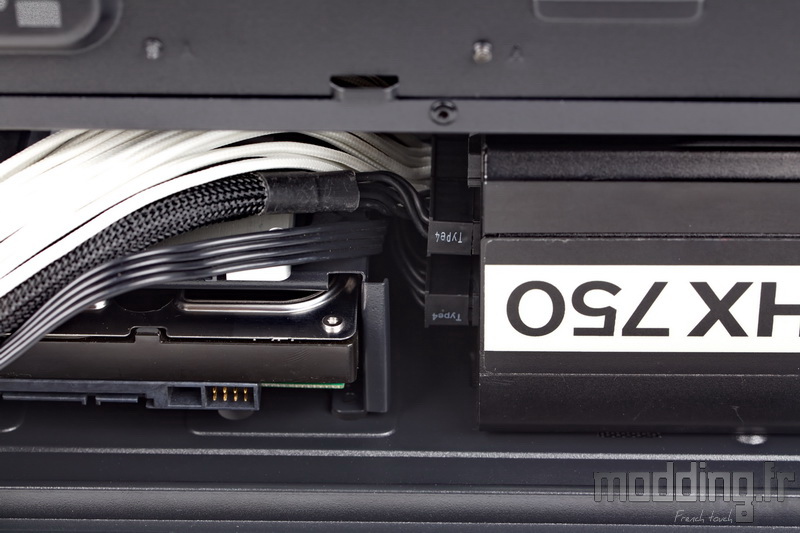

Concernant l’installation de l’alimentation, les 180 mm de notre HX750 présentent un “léger” problème quand il s’agit de glisser le bloc sous le cache-alimentation (du côté des coulisses…).
La solution est alors de déposer la cage HDD hors du châssis pour la remettre en place une fois que nous avons installé notre alimentation.

Nous pouvons positionner la cage HDD sur son emplacement le plus postérieur.
Bien sûr, nous recommandons de brancher les différents câbles nécessaires à la configuration avant de finaliser l’installation du bloc, surtout si nous installons deux disques durs.

La fenêtre positionnée sur la partie arrière du flanc du cache-alimentation permet donc de voir le côté du bloc.
Comme nous l’avons dit, certains blocs se prêtent volontiers au jeu, d’autres moins.
A nous alors de modifier l’étiquette en conséquence.
Cet aspect du VOID X ne nous semble pas réellement indispensable, par contre la présence d’un support dédié à l’alimentation est à notre avis plus intéressante.
Il permet de glisser le bloc par l’arrière du boitier.
Ainsi, nous pouvons facilement rajouter les câbles rien qu’en faisant glisser le bloc dans son logement et nous avons moins de contraintes quant à sa mise en place que lorsque nous insérons le bloc par les coulisses.

On positionne les trois entretoises présentes dans le bundle puis nous installons ensuite la carte mère sur ses entretoises. Il est à noter que l’entretoise centrale dispose d’un déport afin de faciliter le centrage de la carte mère.
La fixation passe par des vis de type M3.

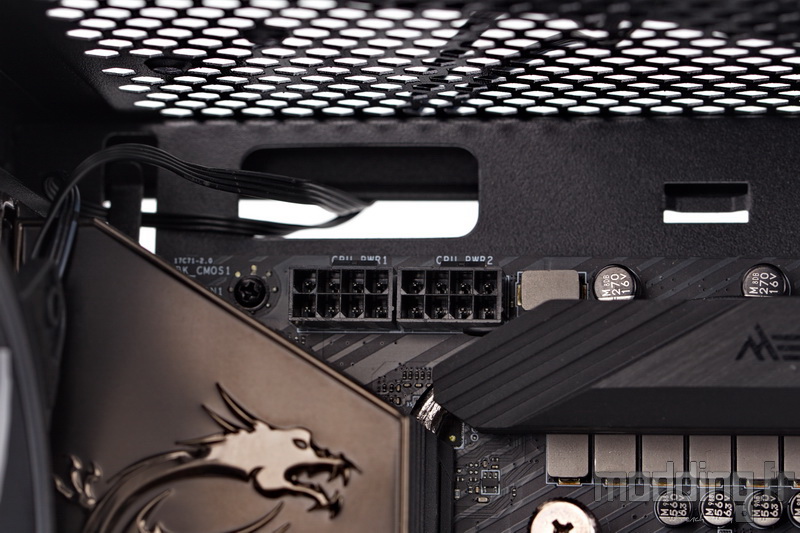

Nous n’avons aucun problème pour glisser le câble CPU au travers de son ouverture spécifique et effectuer le branchement.
Nous apprécions au passage la présence de la petite languette qui permet de bloquer le câble du ventilateur et éventuellement le câble CPU.

La position des points de fixation pour une ventilation en 140 mm tombe non loin des dissipateurs de notre carte mère.
Toutefois, la faible distance ne permet pas d’installer un quelconque radiateur de Watercooling en 140 ou 280.

Avec une ventilation en 120 mm, cela dépend de la hauteur des barrettes mémoires.

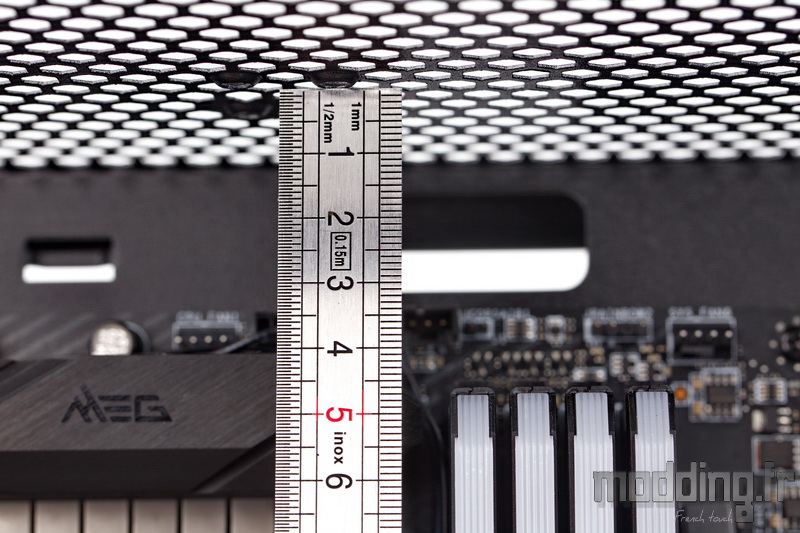

Bien que les points de fixation de la ventilation supérieure soient décalés vers la porte principale du VOID X, la largeur de ce dernier demeure limitée ainsi que sa hauteur d’ailleurs…
En effet, il manque que deux petits millimètres pour ne pas être gêné par ces barrettes mémoires afin d’installer un AIO dans cette partie du châssis.

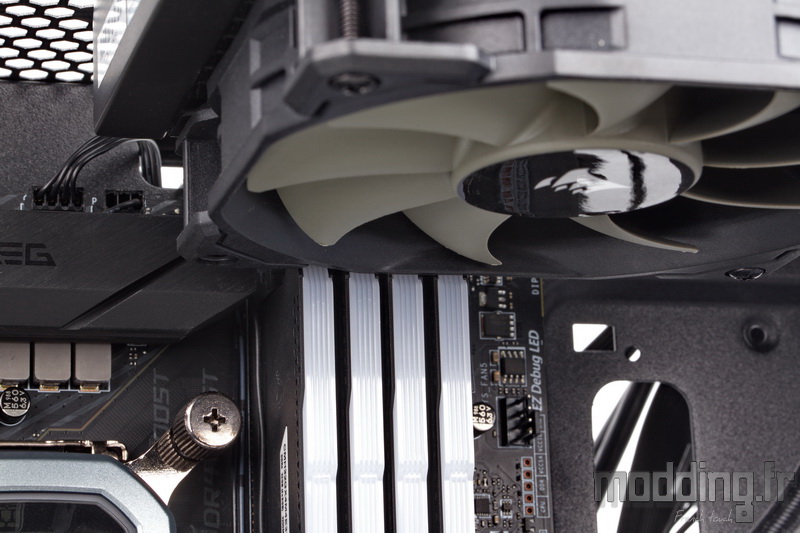

Nous arrivons à caser notre H75.

C’est juste, mais ça passe !
L’installation est rendue possible grâce à la présence de notre kit de mémoire Vengeance RGB PRO SL dont la hauteur est de 44 mm.
Mais comme on peut le voir, même avec cette hauteur, nous n’aurions pu installer notre AIO si les barrettes ne comportaient pas un biseau sur leurs extrémités.

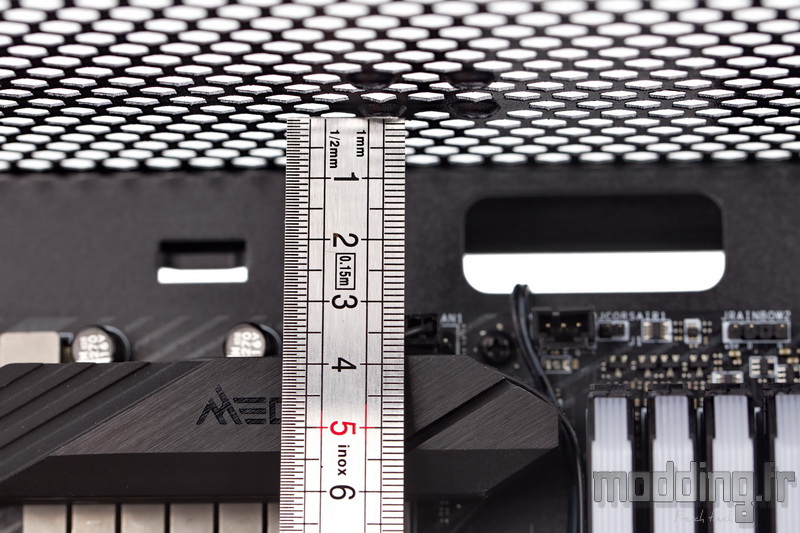

Pour qu’une telle installation se fasse sans problème, il faut que les barrettes ne dépassent pas 42 mm de hauteur.

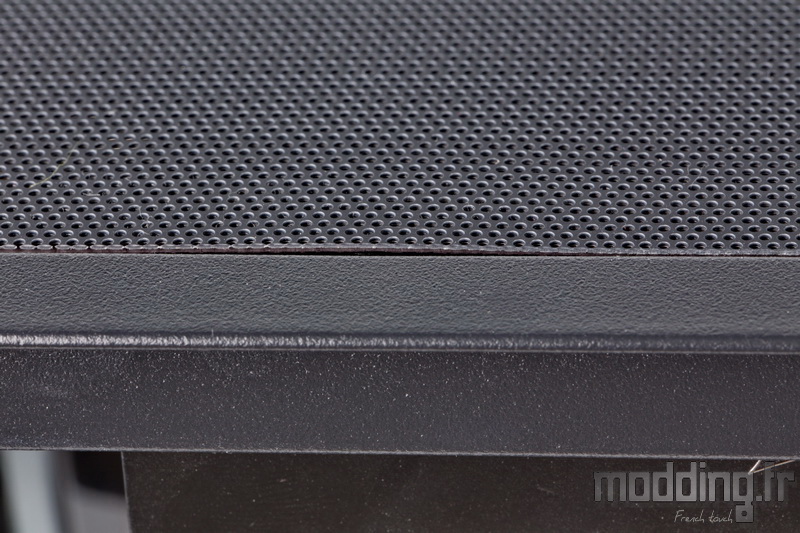

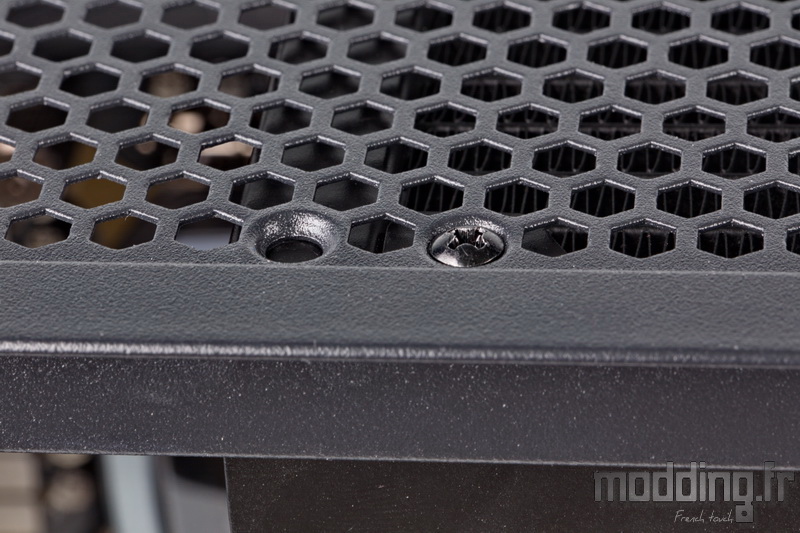

Deux millimètres qui peuvent être aussi liés à la forme emboutie des points de fixation au niveau de la grille supérieure du châssis.

Kolink opte pour cet aspect afin que le filtre ne présente qu’une infime déformation une fois que la bande magnétique recouvre les vis.

Nous décidons d’installer la carte graphique sur le plan vertical vu que le VOID X propose cette option.

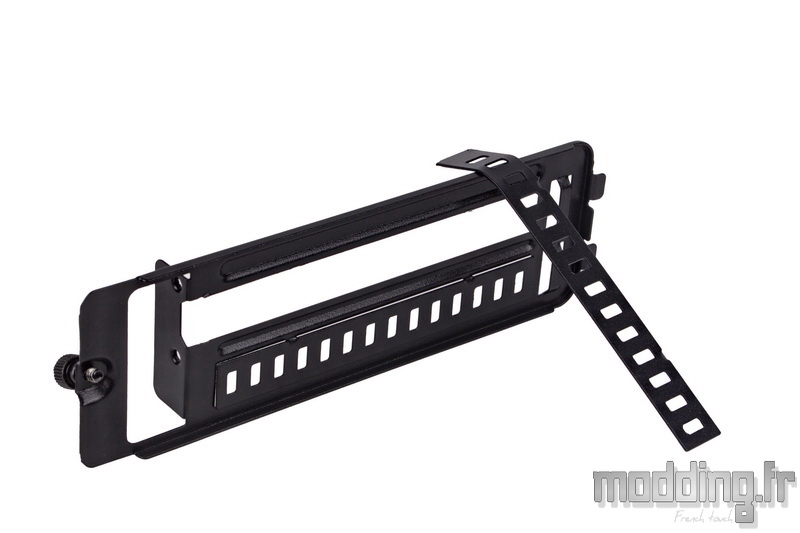

On retire le support du châssis et nous devons arracher les équerres, car ces dernières sont serties à la structure du support par deux points de soudure.

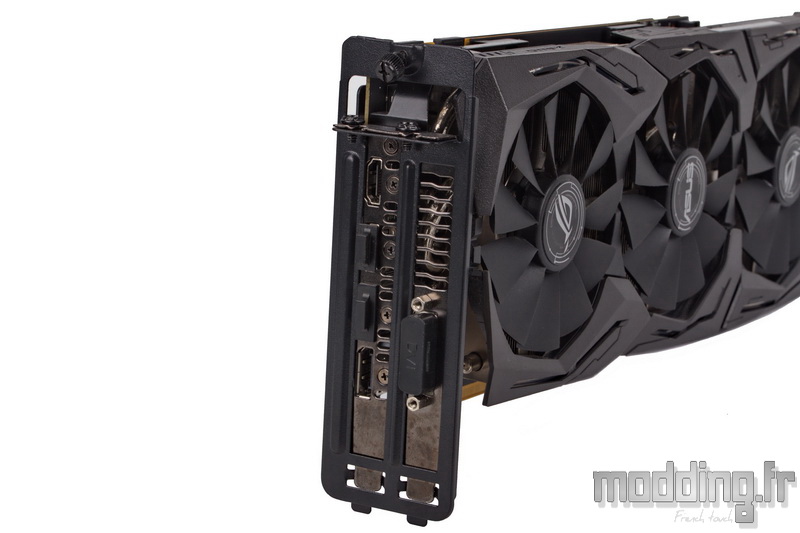

Puis nous fixons le support sur les équerres de notre carte graphique.
Nous utilisons deux des vis UNC-6.32 à tête large incluse dans le bundle.

Nous insérons ensuite la carte graphique par l’arrière du boitier en ayant au préalable installé le support du Riser sur le cache-alimentation.
Cette opération ne peut être envisagée que si la carte ne dépasse que de peu l’épaisseur de deux slots, dans le cas contraire, on oublie de toute façon l’installation de la carte graphique à la verticale.

Cela fait toujours son effet de voir la face ventilée de sa carte graphique pour peu que le boitier dispose d’un panneau en verre trempé.
Encore plus si cette face ventilée dispose d’un éclairage RGB.
Kolink soigne cet aspect visuel et même si la marque ne fournit pas le Riser, le support est inclus dans le bundle, ce qui assure la bonne fixation de la carte graphique.
Mais…

… Mais le VOID X ne mesure que 210 mm de large.
Le système de ventilation de notre carte graphique se retrouve tout contre le panneau en verre trempé.
Une si faible distance ne favorise pas le refroidissement de ce composant.
Certes, cette installation présente un bel impact visuel, mais ici aussi d’un point de vue fonctionnel (efficacité) on repassera…

Du coup, nous laissons tomber la position verticale pour installer notre carte graphique de manière classique directement branchée sur le port PCIe de notre carte mère.

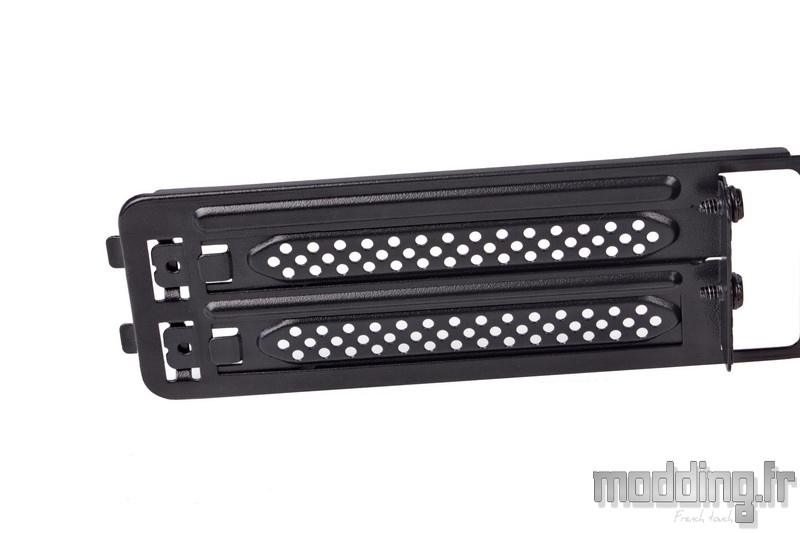

Comme le VOID X dispose de trois équerres amovibles et que nous retirons deux d’entre elles pour installer la carte graphique dans le plan horizontal, nous les fixons ensuite sur le support que nous remettons en place sur la paroi arrière du châssis.
Une manière de jongler avec les équerres et ainsi réaliser de petites économies pour la marque.

Dans le plan horizontal, 365 mm sont disponibles pour la carte graphique, du moment où rien n’est installé dans la partie avant du compartiment principal (radiateur de Watercooling).

Nous glissons le câble audio et le câble USB 2.0 par son ouverture dédiée, ainsi que les câbles du boitier par la seconde ouverture présente sur la partie supérieure du cache-alimentation.
Nous apprécions que ces câbles soient noirs de bout en bout.

Généralement nous passons le câble ou les câbles PCIe par l’une des ouvertures du plateau de la carte mère.
Avec le VOID X, la place dans les coulisses est quelque peu comptée. Afin de ne pas trop surcharger lesdites coulisses, nous décidons de glisser les câbles PCIe par l’ouverture pratiquée dans le cache-alimentation.

Les nombreux points d’ancrage au niveau des coulisses facilitent grandement le rangement des câbles.
L’accès à l’arrière du Socket est optimal.

Nous effectuons le branchement des différents câbles issus de l’alimentation.

Sur un plan Aircooling, nous disposons de 175 mm pour le ventirad avant qu’il ne rentre en contact avec le panneau en verre trempé.

Nous remettons en place les portes latérales.

L’aspect fumé du verre trempé se révèle très léger et ne dissimule que très peu les détails de notre configuration et donc du câblage présent dans le compartiment principal.
Ne reste plus qu’à brancher le cordon secteur et à appuyer sur le bouton Power afin de voir comment s’illumine le VOID X.
Un aspect que nous detaillons dans la rubrique suivante.
