[TEST] Boitier Kolink VOID X

Démontage :

On entame le démontage par la façade.

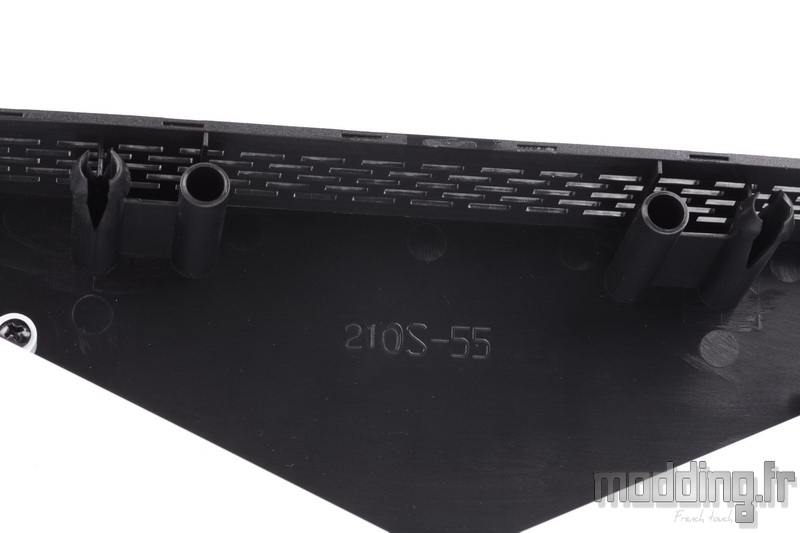

Sa structure en plastique est maintenue sur le châssis par 4 embouts “bâtonnet” sur chacun de ses montants.
Il faut glisser la main sous la façade, agripper le rebord et tirer vers soi.

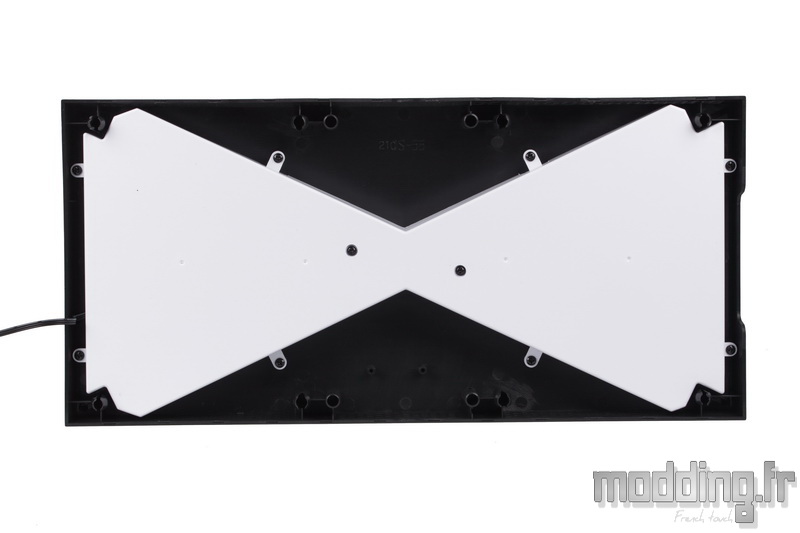

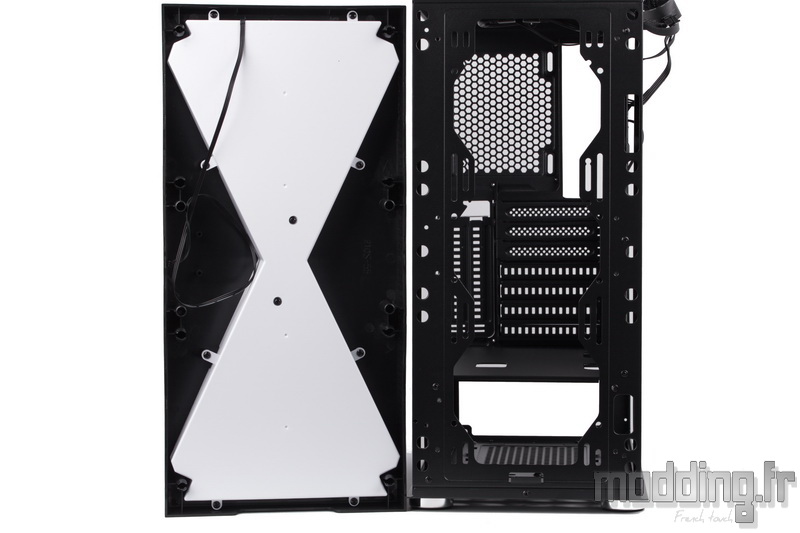

L’envers du décor de la façade.
Sous le carénage plastique, nous retrouvons la structure blanche qui dissimule le système d’éclairage du VOID X.

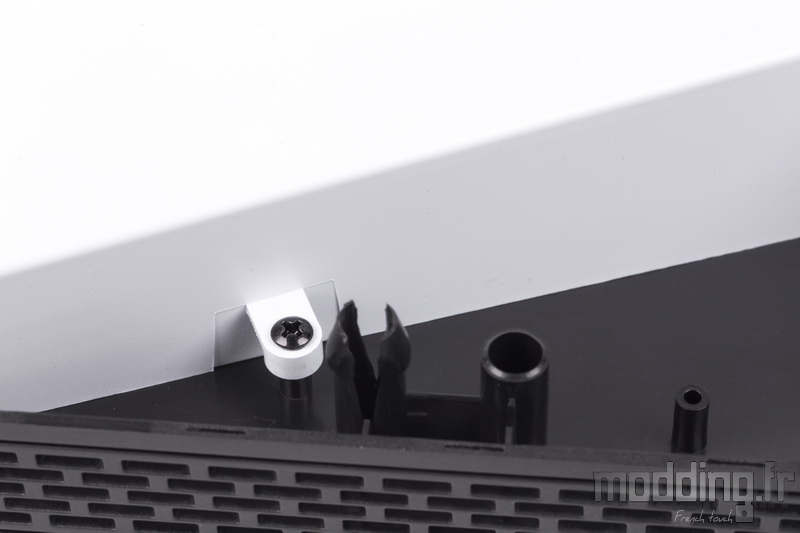

Cette structure est fixée sur le carénage de la façade par un total de 8 vis.
Nous revenons sur ce système d’éclairage dans la rubrique “Le rétroéclairage” où nous procédons à la dépose de ce capot blanc.

On note tout de même que ce capot occupe une bonne partie de la façade et son épaisseur vient immanquablement se positionner tout contre la paroi du châssis.
Il reste juste un peu de place pour que l’air extérieur pénètre par les ouïes d’aérations et vienne s’engouffrer dans le compartiment principal grâce à la forme en “X” de cette structure qui reprend donc le design de la façade.

La paroi avant du châssis dispose de points de fixation permettant d’installer jusqu’à trois ventilateurs en 120 mm ou deux ventilateurs en 140 mm.
La forme oblongue permet d’ajuster la hauteur du ou des ventilateurs.
Nous avons la possibilité d’installer un radiateur de Watercooling jusqu’au format 360 ou 280.

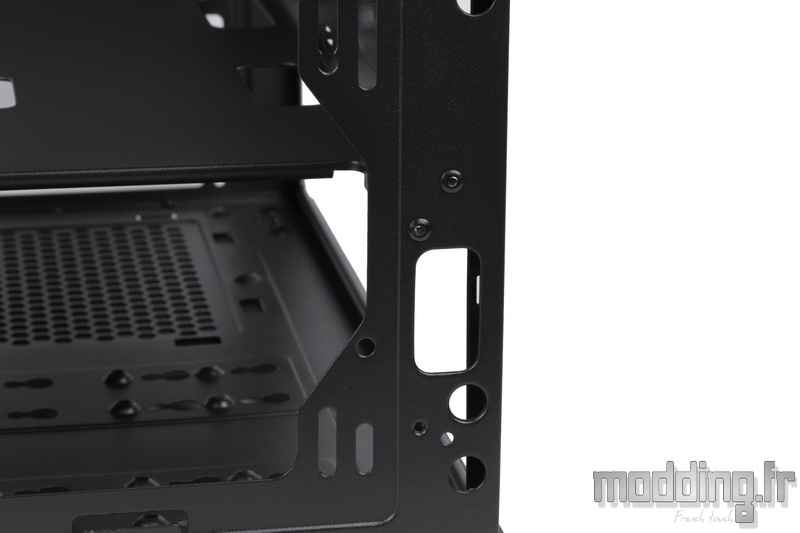

Sur le bord de cette paroi, donnant sur les coulisses, nous avons des passages de câbles bien que sur le VOID X nous ne pouvons pas compter sur l’installation des ventilateurs à l’avant de la paroi du châssis.

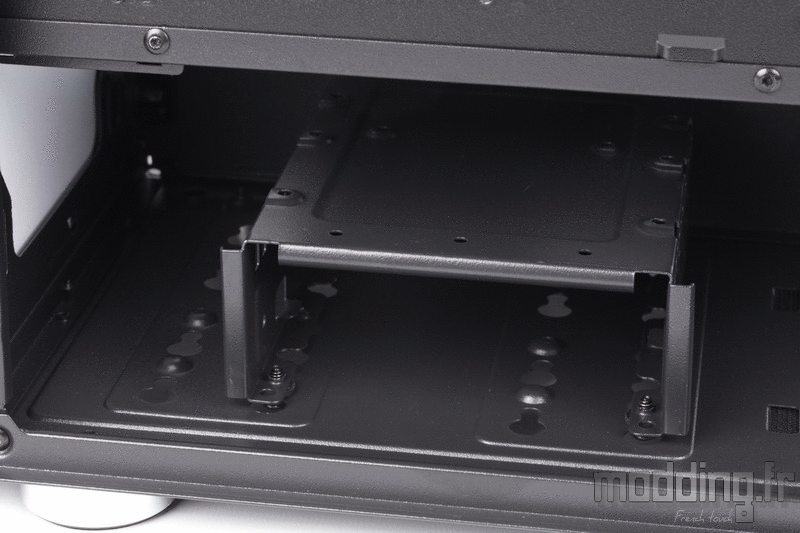

Afin de garantir l’installation d’un radiateur 360 à l’avant du boitier, Kolink permet de décaler la cage HDD plus en arrière.
Il suffit de faire glisser la cage vers soi afin que les silentblocs se libèrent de leurs encoches et de repositionner la cage dans les autres points d’ancrage.

Nous pouvons bien sûr retirer la cage HDD pour libérer complètement l’espace sous le cache-alimentation.

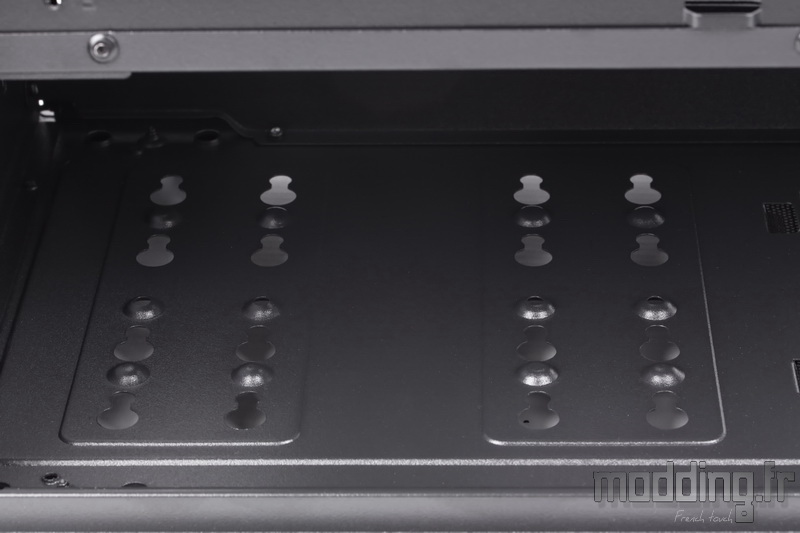

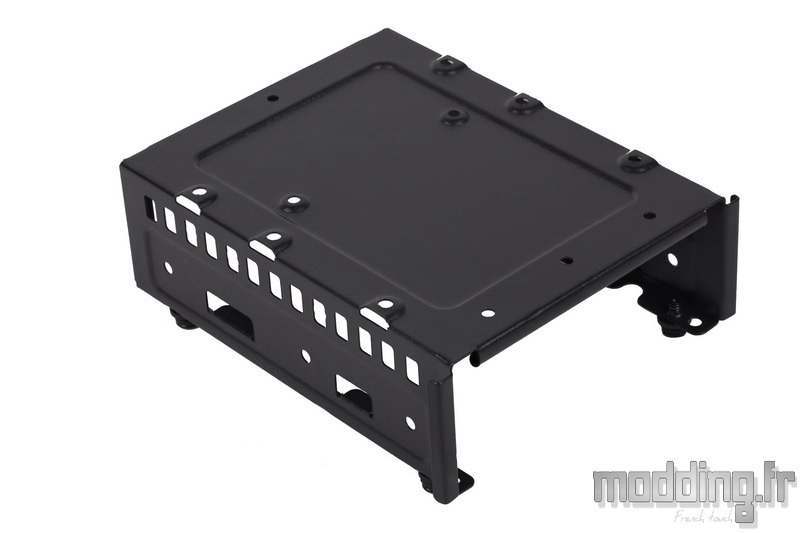

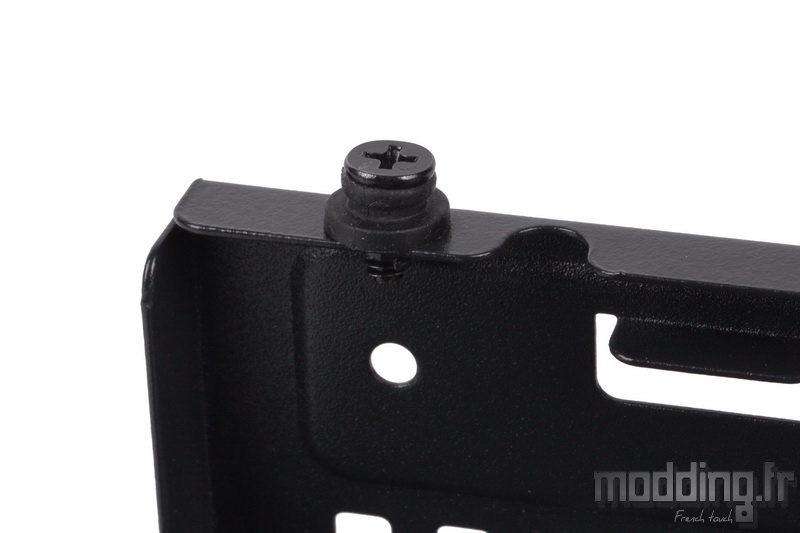

La cage est montée sur 4 silentblocs dont la forme s’adapte aux encoches de la base du châssis.
Cela facilite le décalage de la cage contrairement aux autres cages où il faut intervenir sur les 4 vis de fixation.

Cela permet aussi de découpler la cage du châssis et, ainsi, point besoin d’installer des rondelles en caoutchouc sur les divers points de fixation des disques durs.

Un disque dur 3.5″ peut prendre place à l’intérieur de la cage ainsi qu’au-dessus.

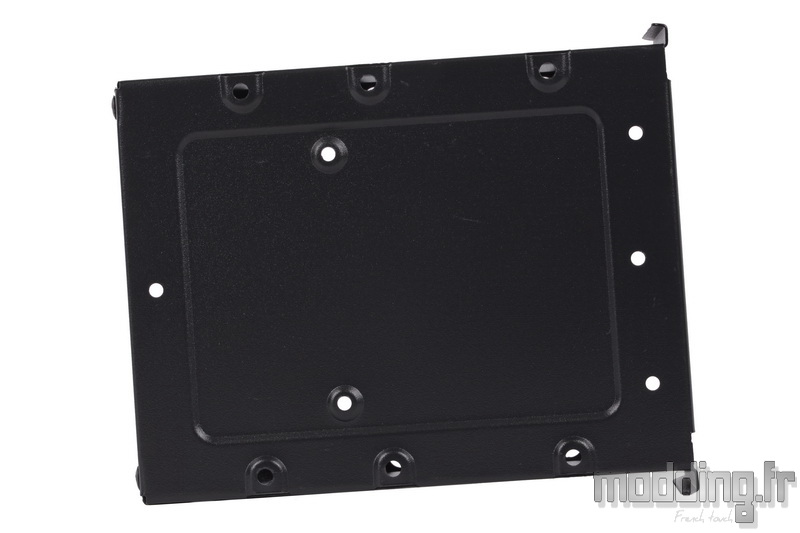

Cette partie supérieure dispose de points de fixation afin d’installer une unité de stockage en 2.5″.

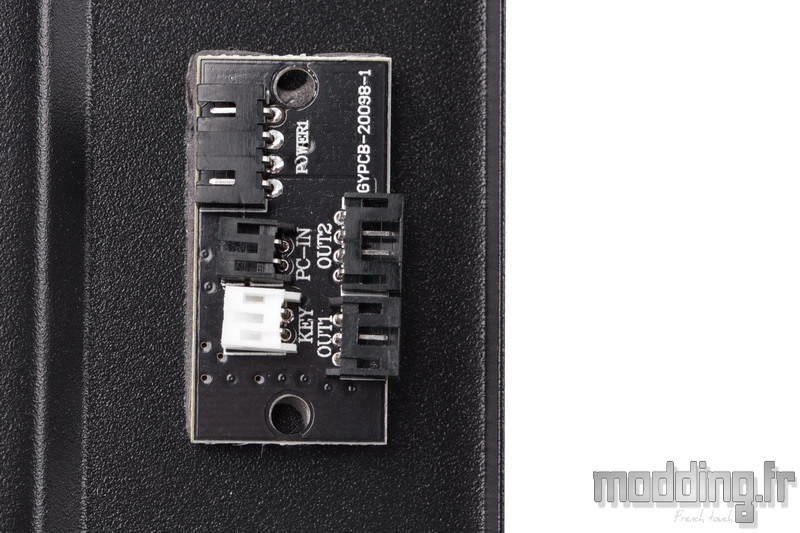

Le contrôleur aRGB du VOID X.
La prise “Power1″ est dédiée au câble qui alimente le contrôleur et qui aboutit à une prise Sata.
La prise “OUT1″ dispose de 3 pins et permet de brancher le câble aRGB issu de la bande de LED implantée dans la façade.
La prise “OUT2″ dispose de 4 pins et permet de brancher le câble qui va se connecter au câble aRGB du ventilateur du VOID X.
La prise blanche “KEY” accueille le câble “LED” issu du panneau des connectiques.

Sur la prise “PC-IN” nous allons pouvoir brancher le câble dédié qui permet de synchroniser le contrôleur aRGB avec la carte mère si cette dernière dispose d’un header aRGB.
Ainsi nous profitons de la gestion logicielle de la carte mère afin d’afficher un bon nombre de modes d’éclairage.

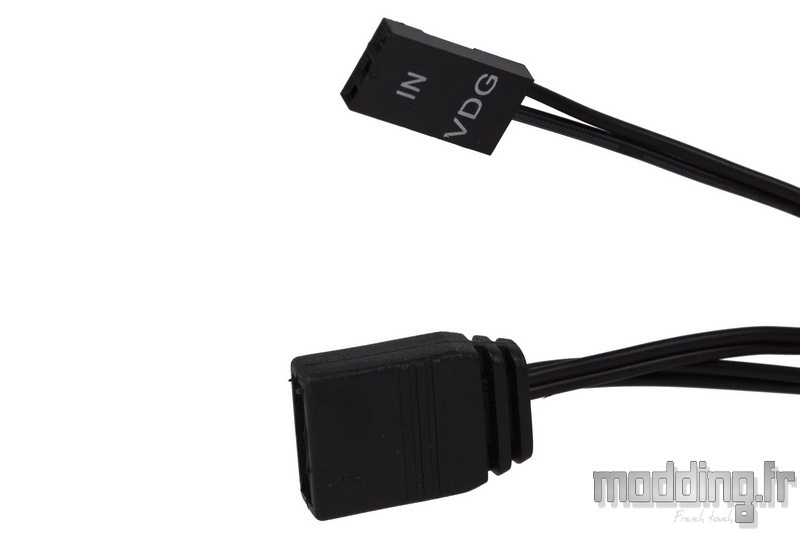

Le câble dispose des deux connectiques aRGB dont la prise aRGB 5V/D/-/G qui est devenu le standard, toute marque de carte mère confondue, et la prise VDG qui est spécifique aux anciennes générations de cartes mères de la marque Gigabyte.

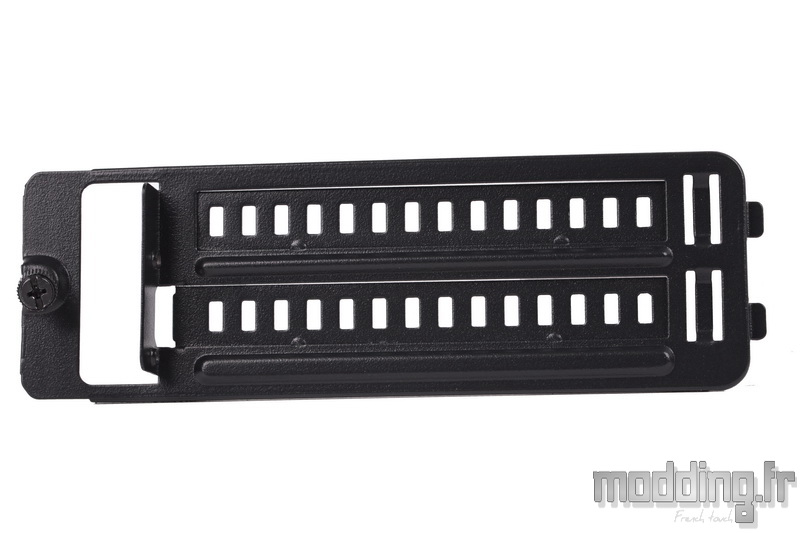

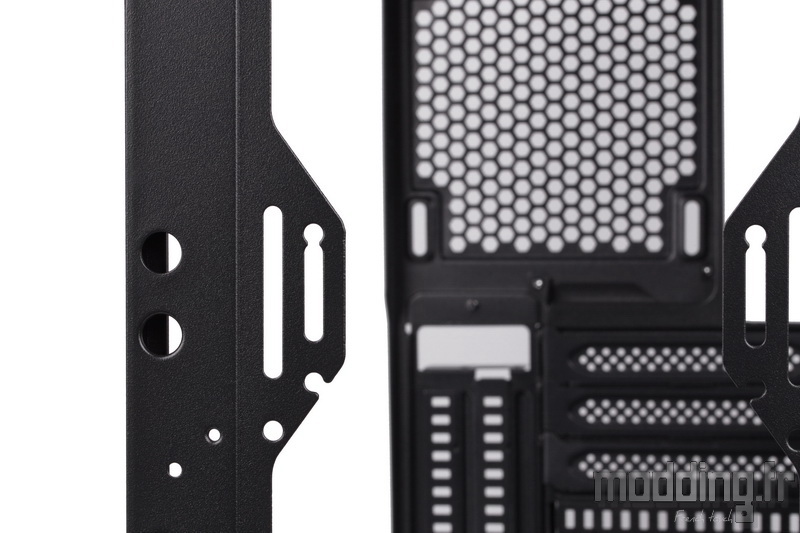

Le support de la carte graphique pour une installation de cette dernière dans le plan vertical.
Les deux équerres sont serties à la structure en acier, mais la vis à main demeure solidaire de cette structure.

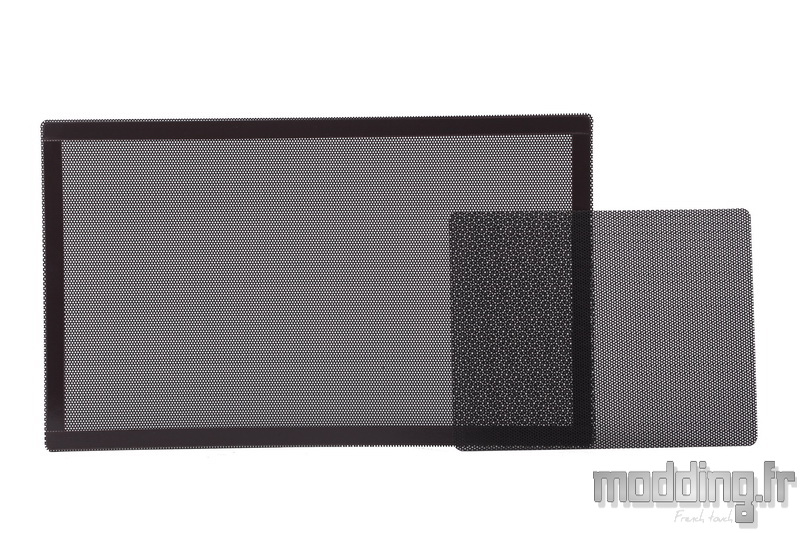

Les deux filtres du VOID X.

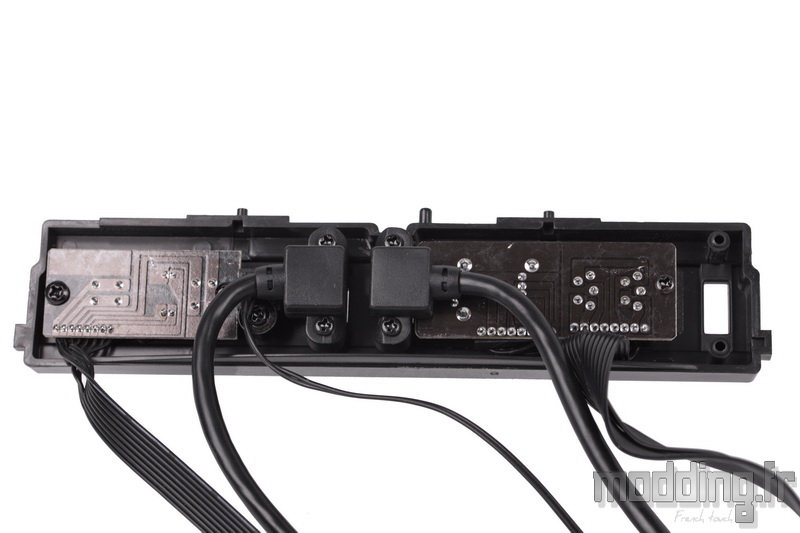

Le panneau des connectiques est fixé à la paroi du châssis par deux vis.
On remarque que le module dispose d’une ouverture laissée libre pour un futur port USB 3.1 Gen 2 type C.

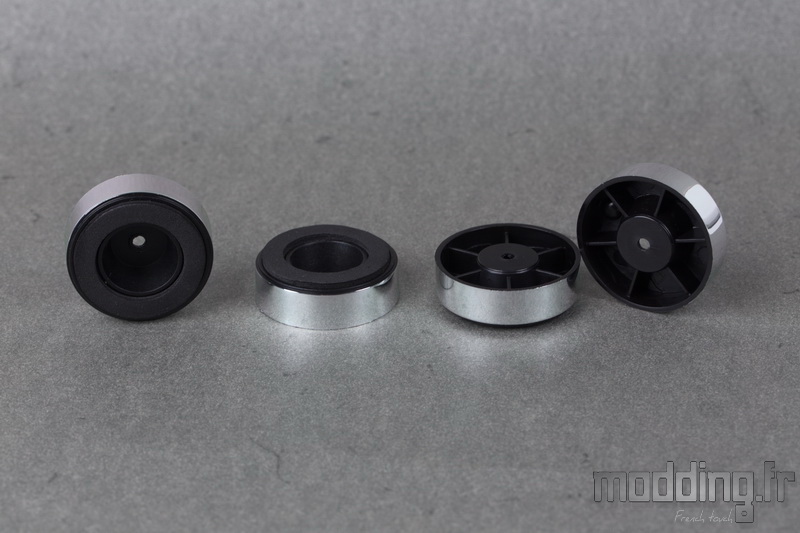

Les quatre pieds du VOID X.

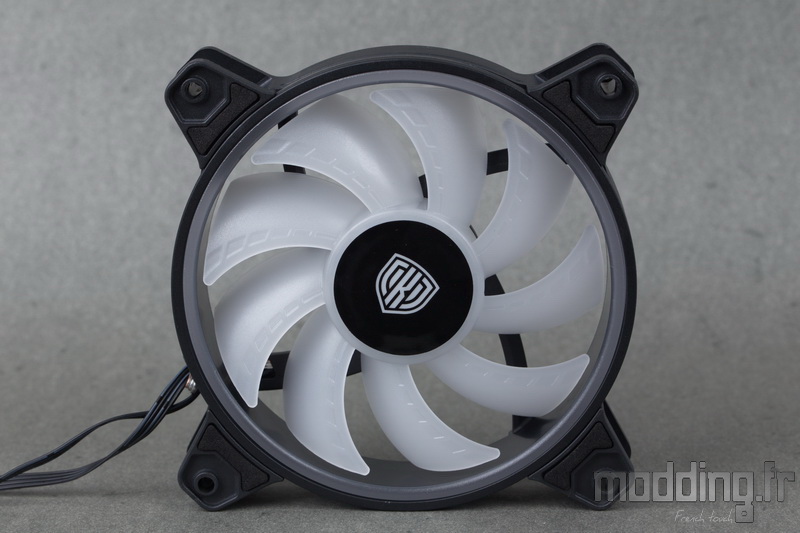

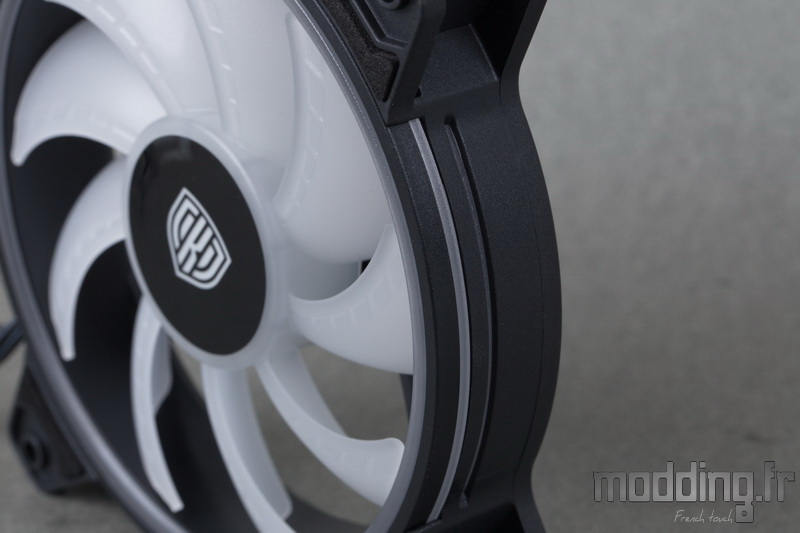

L’unique ventilateur qui présente un diamètre de 120 mm.

L’éclairage se repartit aussi bien au centre des pales ainsi qu’au niveau du cadre.
Un anneau translucide est aussi visible sur l’extérieur de ce cadre.

Jusqu’à présent, Kolink avait la fâcheuse habitude de fournir des ventilateurs dont l’alimentation propre à la ventilation était commune à celle des LED aRGB. Du coup, le ventilateur n’était alimenté qu’en 12 V et nous n’avions pas moyen de gérer la vitesse de rotation.
Sur le VOID X, la marque corrige le tir.

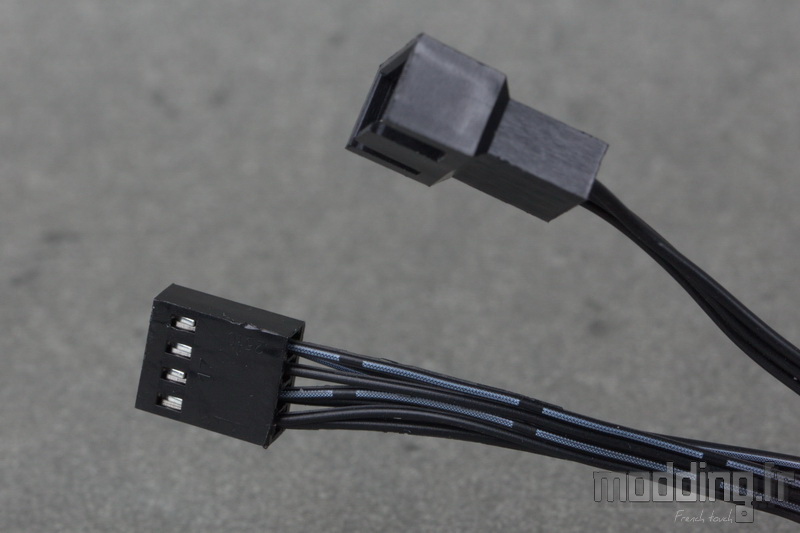

En effet, le ventilateur dispose de son propre câble d’alimentation et qui plus est, il s’agit d’une prise 4-pins traduisant une gestion PWM.
On note par ailleurs qu’une prise 4-pins mâle est repiquée de cette prise 4-pins femelle afin de monter en série d’éventuels autres ventilateurs du même type.

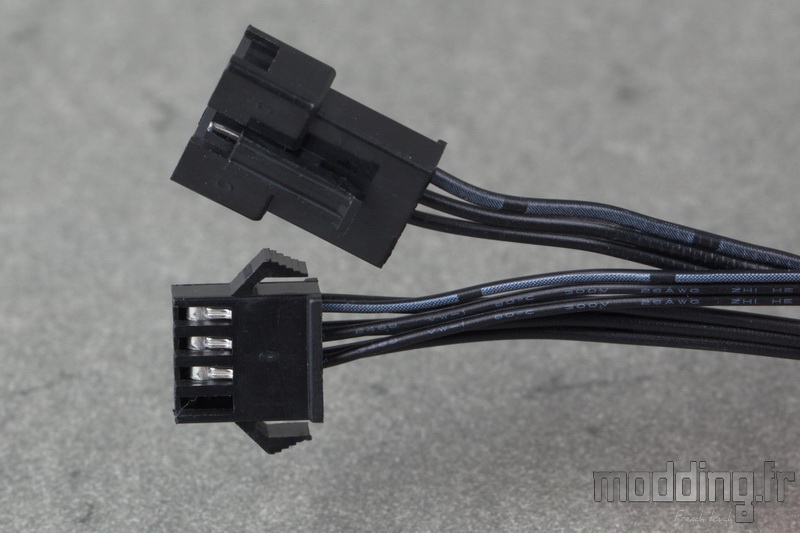

Un second câble alimente les diverses LED aRGB qu’embarque le ventilateur et se termine par une prise aRGB propriétaire que l’on connecte sur le câble issu du contrôleur aRGB propre au VOID X.
Ici aussi, nous avons droit à un système de prises gigognes qui permet de brancher une autre prise aRGB du même type issu d’un autre ventilateur ou tout autre bande de LED aRGB.

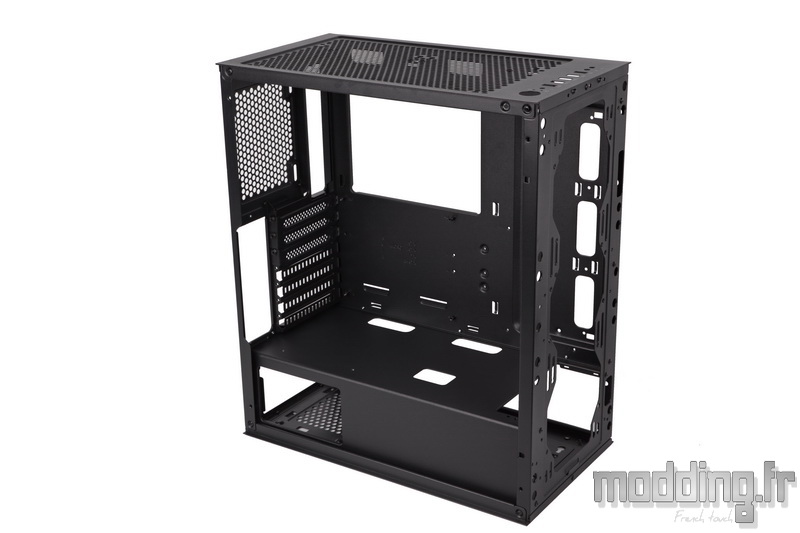

Mis à part les équerres PCI qui sont serties, toutes les autres pièces du châssis sont fixées les unes aux autres par des rivets.
Cela comprend aussi le cache-alimentation.
