[TEST] Boitier Kolink Balance

Tests :

Config de test :

carte mère : Asus Maximux VIII Hero
processeur Intel : i7 7700K
mémoire : 4 x 8 Go Corsair Vengeance RGB
SSD : Samsung 960 Evo 500 Go
carte graphique : GTX 1080 FE EVGA
alimentation : Corsair HX750 Platinum
refroidissement : Corsair H60
Pâte thermique : Noctua NT-H1

Niveau sonore

Le ventilateur du Balance.

Un test est effectué sur les ventilateurs du boitier :
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Corsair HX750 Platinum en mode Hybride (ventilation off).
L’alimentation du ventilateur ne peut se faire que par le contrôleur aRGB du boitier et de plus, ce dernier ne permet pas de faire varier sa vitesse de rotation.
Nous utilisons notre tachymètre pour connaitre sa vitesse à 12 V qui correspond à la vitesse maximale du ventilateur.

Niveau sonore : 32.1 dB(A)

Vitesse de rotation : 1250 tr/min

Ambiance sonore

Le sonomètre est placé à deux endroits :

à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
à 25 cm du dessus du boitier.

Le relevé se fait sous diverses configurations de vitesse de ventilation :

Ventilation boitier 12 V – Ventilation H60 20% (AIO 20% – Boitier 12 V)
Ventilation boitier 12 V – Ventilation H60 100% (AIO 100% – Boitier 12 V)

En raison de l’impossibilité d’alimenter les ventilateurs autrement que par le contrôleur aRGB du boitier, nous ne pouvons non plus faire varier la vitesse de rotation des ventilateurs.
Ces derniers tournent donc constamment à pleine vitesse. On oublie alors la configuration du test avec une ventilation du boitier réglée au minimum.
Le ventilateur de notre AIO est géré dans le bios par QFan Control.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (mode hybride).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…,ni même une mouche! en même temps, elles sont confinées chez elle…).
Pour avoir un relevé ‘’référence’’ du niveau sonore, nous avons soumis au sonomètre la configuration hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le H60 se positionnent dans le boitier.

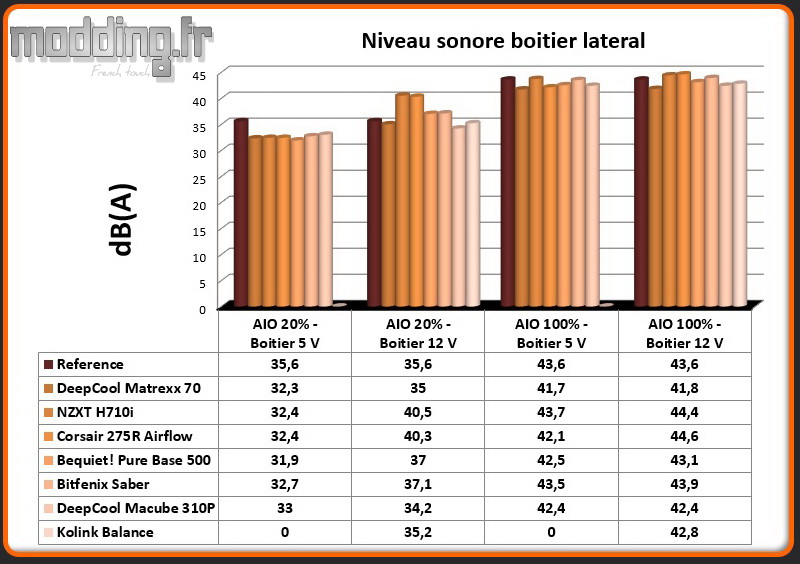

Le relevé “latéral” va surtout nous permettre de connaitre l’efficacité du boitier dans la filtration de la nuisance sonore émise essentiellement par notre nouvelle carte graphique qui ne dispose pas d’un mode hybride, stoppant sa ventilation.

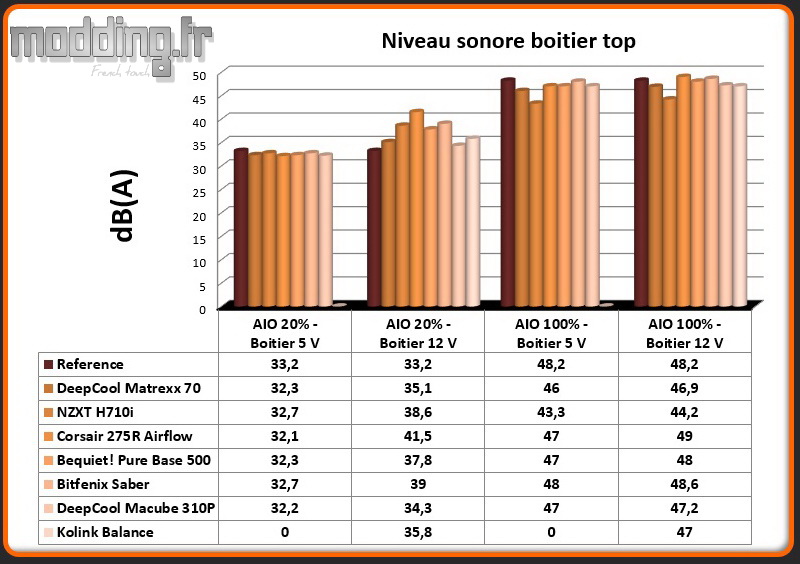

Le relevé “top” donne plus une indication sur la filtration de la nuisance sonore émise par notre H60 qui souffle vers le haut du boitier.
L’impossibilité de gérer la vitesse de l’unique ventilateur présent dans le Balance ne nous permet pas de diminuer un peu plus le niveau sonore de l’ensemble de notre PC, même si comme nous l’avons vu, le ventilateur se révèle discret.
Il est clair que lorsque nous passons notre H60 à plein régime, le ventilateur du boitier est complètement transparent du moins sur le plan sonore.

Température

Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde SYSTIN et CPUTIN) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du H60 est configuré dans le bios par QFan Control comme suit :

0° –> 40° = 20%
40°–> 55° = 20% –> 100%
55° et + = 100%

On effectue les relevés avec la ventilation du boitier à 12 V sous :

OCCT CPU
OCCT CPU + démo en boucle de 3D Mark Fire Strike.

Nous allons comparer les résultats avec ceux relevés sur la configuration hors du boitier (Référence) et avec les boitiers précédemment testés embarquant cette configuration. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur delta, c’est-à-dire la différence avec la température de l’air ambiant.

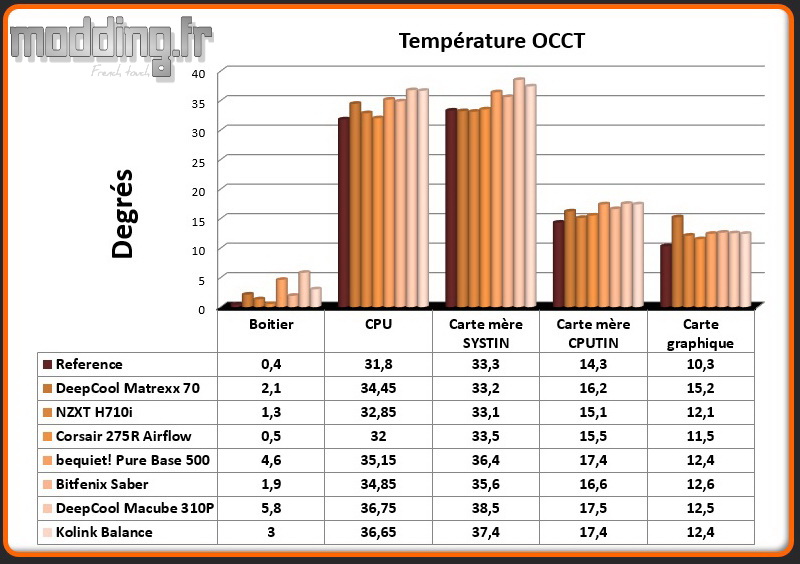

Comparatif OCCT CPU

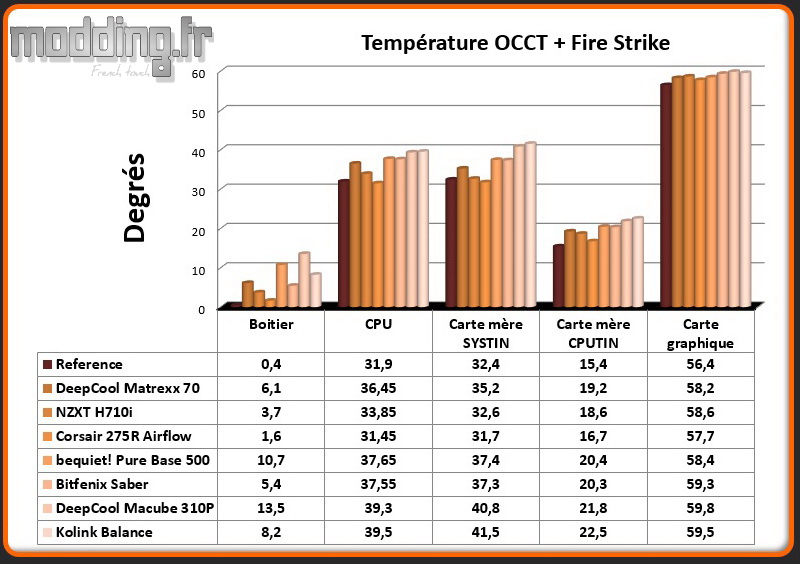

Comparatif OCCT CPU+Fire Strike

Tout comme le précédent boitier que nous avons testé (MaCube 310P), le Balance possède donc qu’un seul ventilateur. A lui seul, il ne peut créer un flux d’air réellement actif au sein du compartiment principal.
Cela explique la contre-performance du boitier quant au refroidissement de notre CPU.
Vu le niveau sonore de ce ventilateur, il est plus là en tant que figurant qu’un acteur principal dans la ventilation du boitier.
C’est d’ailleurs, quelque part, la politique de Kolink qui équipe ainsi son boitier d’un rétroéclairage aRGB en façade et à l’arrière du boitier (zones les plus visibles), tout en nous laissant le soin de nous procurer une ventilation digne de ce nom que nous installerons à l’avant et en haut du châssis.
