Tests :
Config de test :
Les résultats des tests que nous allons effectuer dépendent grandement du type de configuration que nous avons installé dans le boitier.
En plus du relevé sonore, les relevés de température dépendent non seulement du système de refroidissement propre à chaque composant, mais aussi de leur position au sein du châssis notamment dans l’utilisation d’un AIO.
Afin d’assurer une reproductibilité de nos tests dans le temps, nous installons notre AIO (Corsair H75) sur le même emplacement et nous installons le boitier dans le même endroit de la pièce où nous effectuons les tests.
Niveau sonore
Les ventilateurs du UMX6…
Bah !
Nous rappelons que le boitier UMX6 ne comporte aucun ventilateur.
Jonsbo nous laisse le soin d’équiper nous-mêmes son boitier de ventilateurs sachant qu’il peut embarquer jusqu’à 6 unités en 120 mm.
Donc en l’absence de ventilateurs nous passons sur le test suivant.
Ambiance sonore

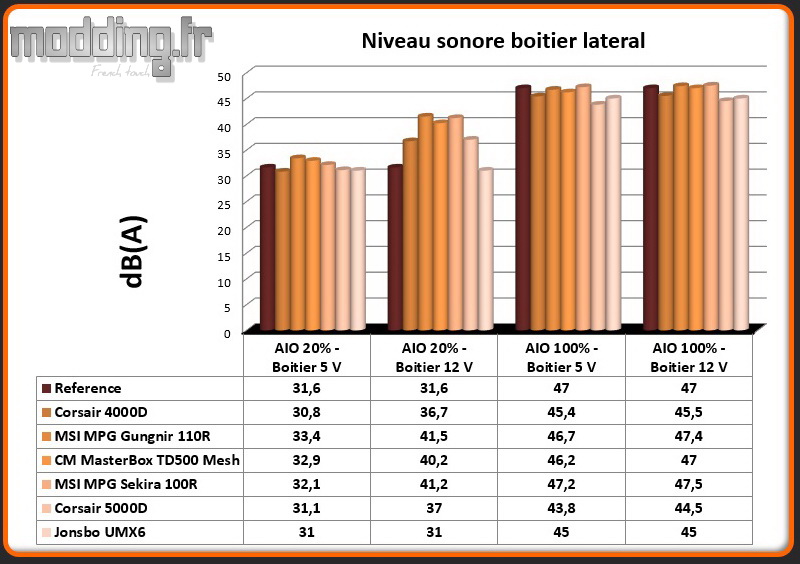

Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.

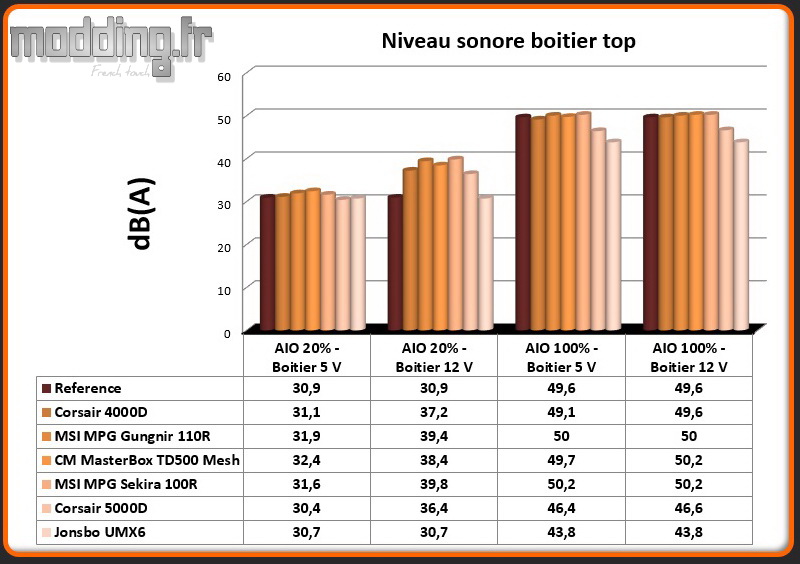

- à 25 cm du dessus du boitier.
Toujours en l’absence de ventilateurs, le relevé se fait sous deux configurations de vitesse de ventilation :
- Ventilation H75 20%
- Ventilation H75 100%
Nous avons équipé notre H75 d’un seul de ses ventilateurs. Il est géré dans le bios par l’application Hardware Monitor.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (mode hybride au repos).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…, ni même une mouche! en même temps, elles sont parties dans le Groenland, fuyant le Covid…).
Pour avoir un relevé ‘’référence’’ du niveau sonore, nous avons soumis au sonomètre la configuration hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le H75 se positionnent dans un boitier au format tour.
Le relevé “latéral” va surtout nous permettre de connaitre l’efficacité du boitier dans la filtration de la nuisance sonore à travers la porte latérale vitrée.
Le relevé “top” donne plus une indication sur la filtration de la nuisance sonore émise par notre H75 qui souffle vers le haut du boitier.
Température
La température ambiante de la pièce est relevée à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La seconde sonde est insérée à l’intérieur du boitier à proximité de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique afin de relever la température ambiante au sein des composants.
Le relevé des températures de la carte mère (sonde MOS et PCH) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor (v1.43) en prenant les valeurs maximales.
De même pour le processeur, où l’on effectue une moyenne des 8 cœurs.
Le ventilateur du H75 est configuré dans le bios par l’application Hardware Monitor en le laissant constamment tourner à sa pleine vitesse.
La ventilation de la carte graphique est laissée dans son mode hybride pendant le test OCCT. Nous fixons ensuite sa vitesse par l’intermédiaire du logiciel MSI AfterBurner à 35% (soit 1280 tr/min) durant le test combiné.
On effectue les relevés sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.
Contrairement aux autres tests de boitier et en l’absence de ventilateurs au sein de l’UMX6, nous n’effectuons donc pas les tests permettant de quantifier l’impact sur les températures lié à l’augmentation de la ventilation propre au boitier.
Nous allons directement comparer les résultats avec ceux relevés sur la configuration hors du boitier (Référence). La configuration est alors disposée à la verticale à même le sol de manière quasi identique à sa position dans le boitier (notamment avec le Corsair H75 en position haute).
Nous établissons aussi une comparaison avec les boitiers que nous testons avec la même configuration. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les tests sont reproduits dans les mêmes conditions si ce n’est que la température ambiante varie d’un jour à l’autre. Les résultats sont alors exprimés en valeur delta, c’est-à-dire la différence avec la température de l’air ambiant.

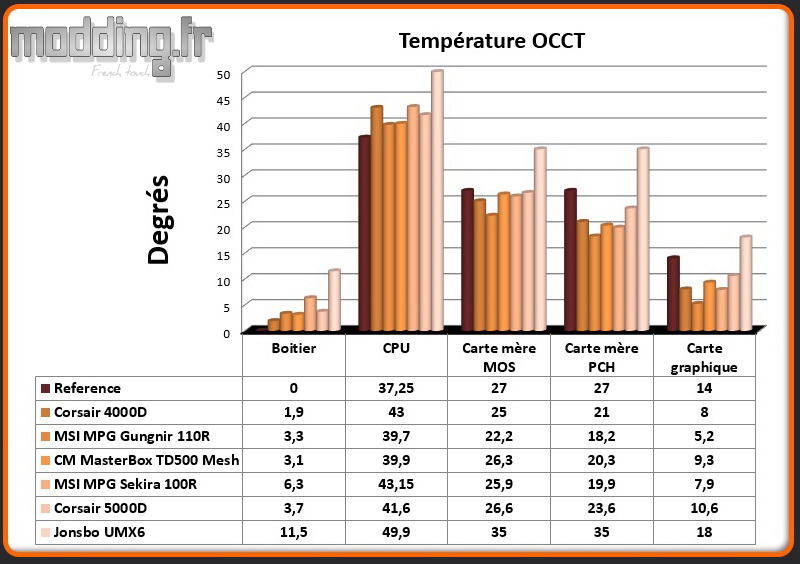

Comparatif OCCT CPU

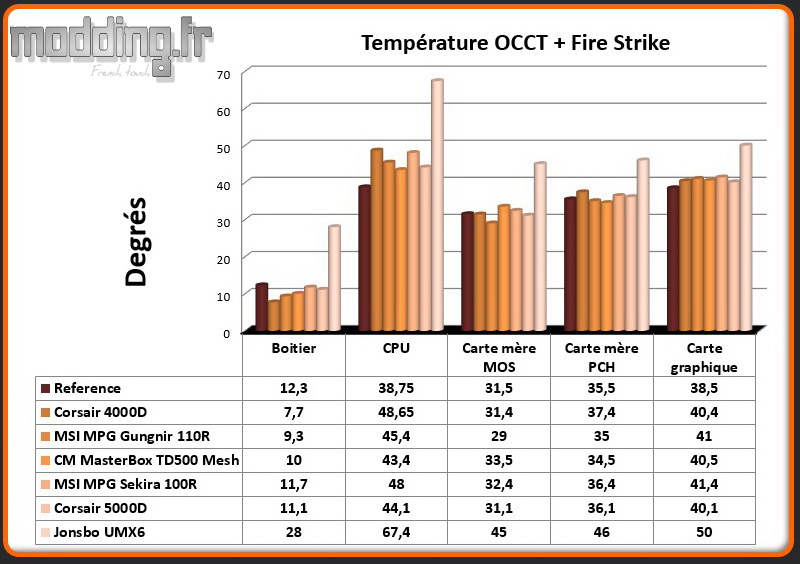

Comparatif OCCT CPU+Fire Strike
En toute logique, les performances demeurent décevantes, mais on s’en doutait un peu avec ce type de boitier exempt de larges grilles d’aération et surtout sans un seul ventilateur à son bord.
Nous reprenons les tests en incluant cette fois-ci 4 ventilateurs de boitier tournant à une vitesse maximale de 1000 tr/min.
Nous disposons deux ventilateurs au niveau de la base, un ventilateur à l’arrière du châssis et le dernier dans le support de ventilation supérieure aux côtés de notre H75.

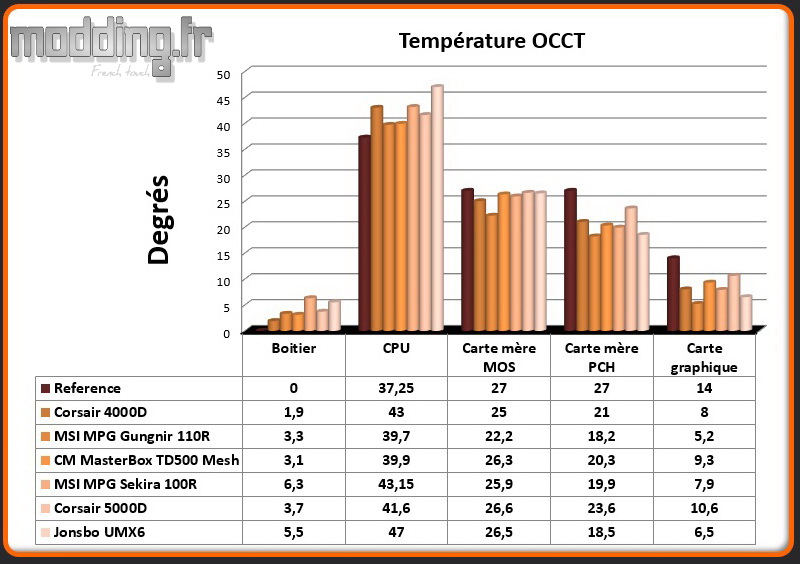

Comparatif OCCT CPU

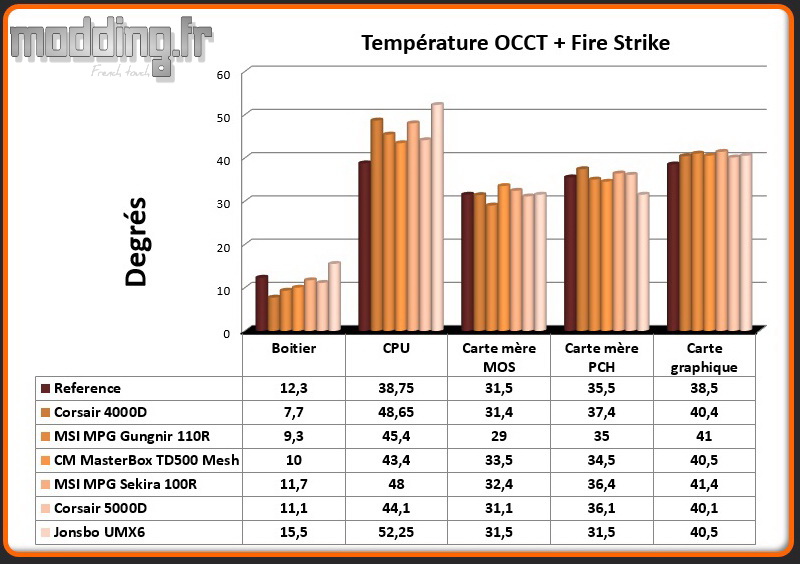

Comparatif OCCT CPU+Fire Strike
Les choses s’améliorent nettement surtout pour la carte graphique qui forcément profite pleinement de cette entrée d’air frais aspiré par les deux ventilateurs positionnés sur la base de l’UMX6.
Cependant et comme on pouvait s’y attendre, la performance de refroidissement au niveau du processeur demeure bien en retrait par rapport aux autres boitiers testés. Le flux d’air s’établit de manière verticale, de bas en haut et il “percute” la carte graphique qui freine ce flux d’air.
Non seulement la carte fait obstacle au flux d’air, mais elle réchauffe aussi cet air au passage. De ce fait, le système de refroidissement de notre processeur, en l’occurrence notre H75, ne peut être aussi efficace que dans les autres boitiers testés bénéficiant d’un flux d’air venant de l’avant du châssis.
