[TEST] Boitier Jonsbo UMX6

Les caractéristiques :

L’aluminium accentue le côté élégant du boitier, toutefois, la marque nous propose un packaging minimaliste avec un carton affichant sa couleur d’origine.
Sur la face principale, nous avons le dessin de l’UMX6 représenté de 3/4 afin d’apprécier le design de sa façade et de sa partie latérale.
Le logo de la marque prend place dans le coin supérieur à gauche tout en mentionnant l’adresse du site.
Le nom du modèle se positionne juste au-dessus du boitier.

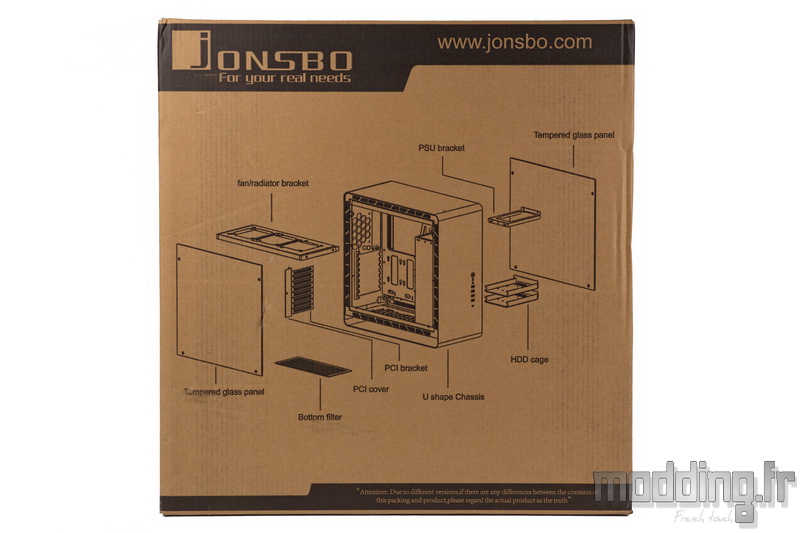

Au dos du carton, nous avons une vue éclatée de l’UMX6 avec un descriptif des différents éléments.
Nous verrons que le boitier est entièrement démontable.

Les spécifications sont reportées sur les côtés du carton.
Une étiquette mentionne la couleur de notre UMX6 qui, pour rappel, est proposé dans une version noire ou grise.

Le boitier est protégé des aléas de transport par deux épaisses cales en mousse expansée.
Ce type de matériau absorbe mieux les chocs que ne le feraient des cales en polystyrène.
Cependant, nous n’avons point de protection spécifique des panneaux en verre trempé.
Un emballage plastique met le boitier à l’abri de la poussière tandis qu’un film adhésif est apposé sur la face externe de chaque vitre.

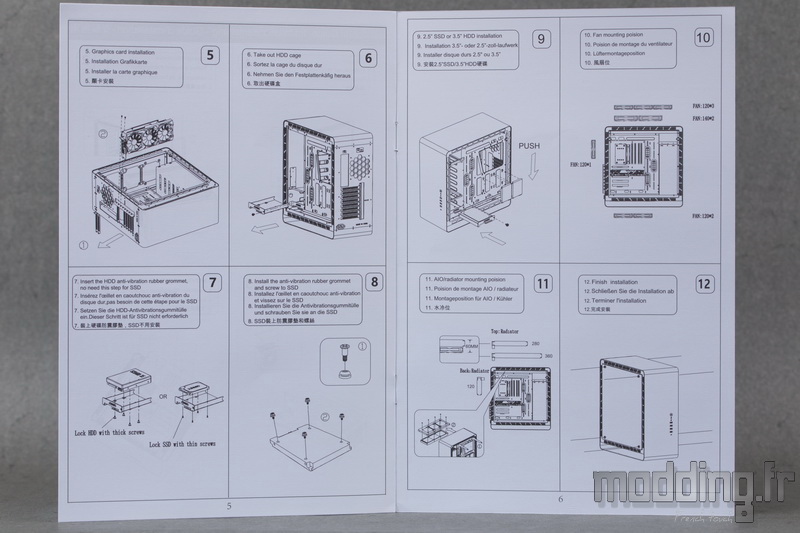

Le guide d’utilisation est rangé dans une pochette en plastique zippée.

Nous pouvons aussi télécharger le manuel sur le site Jonsbo.
Il se révèle assez succinct tout en décrivant, avec un schéma à l’appui, les “12” étapes de montage des différents composants de notre configuration.

Tout comme le guide d’utilisation, la boite contenant le bundle se trouve à l’extérieur du boitier.
Une boite blanche en carton estampillé du logo de la marque.

Dans une première pochette zippée, nous avons un jeu de deux patins en caoutchouc adhésif.
Nous verrons que l’UMX6 ne dispose pas, à proprement parler, de pieds. Le carénage en aluminium englobe la totalité du châssis en passant même sous la base.
L’UMX6 repose donc sur la partie basse de ce carénage en aluminium.
La marque nous laisse mettre en place (ou pas) ces deux patins sur la base du boitier afin que ce dernier demeure bien en place sur le sol ou notre bureau.
Chaque patin mesure 156 mm sur 30 mm.

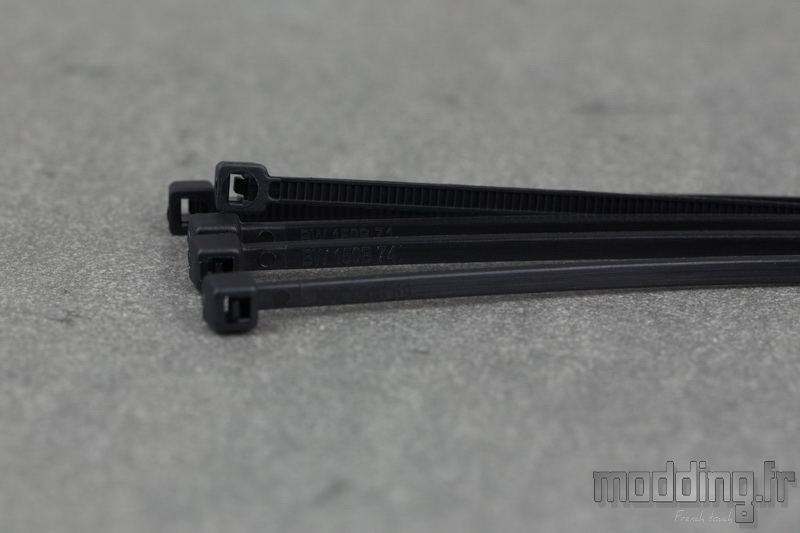

Jonsbo fournit quelques colliers Serflex (x5).

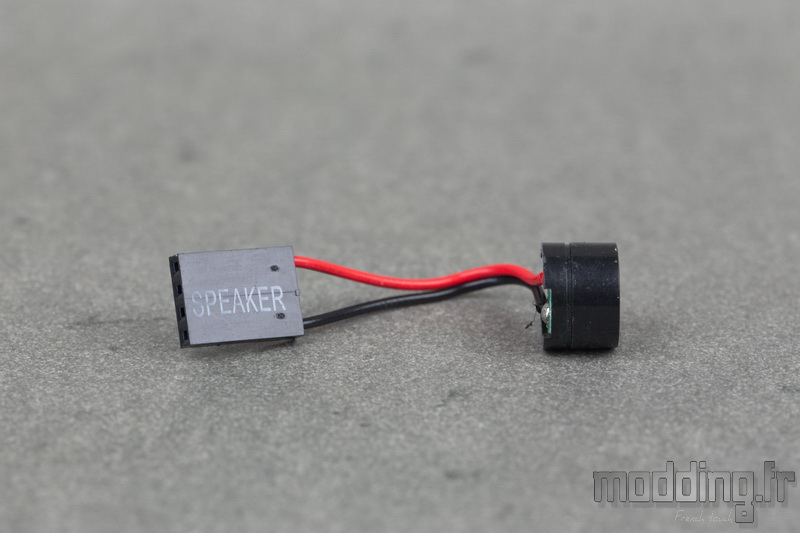

Nous avons aussi un beeper qui peut se révéler utile avec certaines cartes mères ne disposant pas d’un afficheur Debug.

La visserie nécessaire au montage de la configuration est rangée par catégorie dans des petits sachets zippés.
L’un d’eux contient 9 vis M3 afin de fixer les SSD sur les deux supports HDD.

Nous avons un jeu de 8 vis M3 doté d’un large épaulement qui se glisse au sein d’une épaisse rondelle en caoutchouc.
Ces rondelles jouent le rôle de silentbloc lors de la mise en place d’une unité de stockage 2.5″ à l’arrière du plateau de la carte mère.

Un second jeu de 8 vis UNC-6.32, accompagnées de leur propre silentbloc, se destine à l’installation de disques durs 3.5″ au sein de leurs supports dédiés.

Nous verrons que Jonsbo ne fournit aucun ventilateur dans son UMX6.

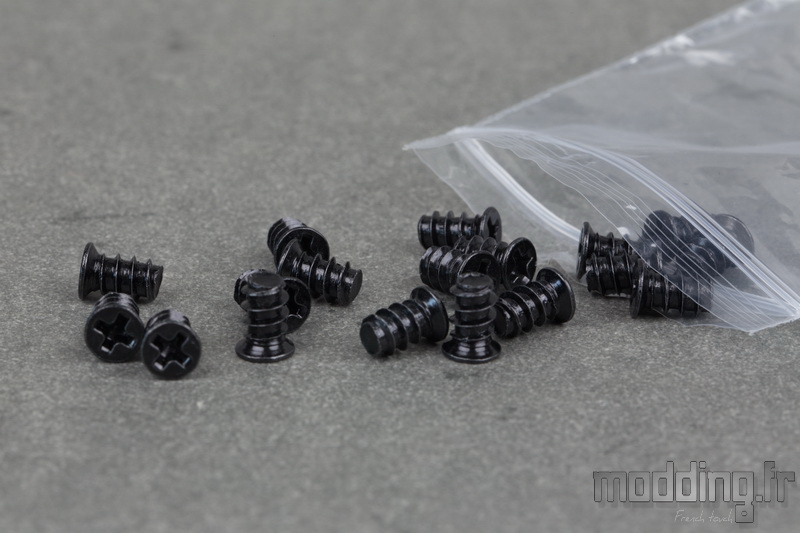

Néanmoins la marque nous propose 16 vis spécifiques à l’installation d’éventuels ventilateurs.

Nous avons un jeu de 8 longues vis afin d’installer des ventilateurs sur la base du châssis.

15 vis UNC-6.32 permettent de fixer l’alimentation ainsi que la carte mère.
Elles sont accompagnées de rondelles rouges !
Personnellement, cela me rappelle l’époque où nous insérions ces rondelles lors de la fixation de la carte mère sur les entretoises afin de ne pas abîmer le PCB, je pensais cette époque révolue.

Les spécifications :

Matériau	Aluminium (2.5 mm), Acier, Verre trempé
Façade	Pleine
Couleur extérieure	Noir (ou gris)
Couleur intérieure	Noir
Porte vitrée	Oui (verre trempé : 432 x 420 x 4 mm)
Dimensions (L x P x H)	224 x 482 x 501 mm
Poids	11.7 kg
Taille maximum de la carte graphique	330 mm
Hauteur maximale ventirad	169 mm
Profondeur maximale alimentation	200 mm

Format(s)	E-ATX (305 x 285 mm), ATX, Micro ATX, mini ITX
Port d’extension	8

Baie 3.5’’	2
Baie 2.5’’	2 (+2 communes baie 3.5’’)
Baie 5.25’’	0
Fixation sans outils	Non

Nombre de ventilateurs fournis	0
Ventilateurs fournis	N/A
Emplacements ventilateurs	Arrière : 1 x 120 / Top : 3 x 120 / Base : 2 x 120
Emplacements radiateurs	Arrière : 120 / Top : 360 ou 280
Filtre anti-poussière	Oui
