L’intérieur :
Lors de l’ouverture du panneau en verre trempé, il est essentiel de prendre toutes les précautions nécessaires pour le poser délicatement à l’extérieur du boîtier. Bien que relativement lourd, il reste fragile, et il serait dommage de le retrouver brisé en milliers de morceaux.
C’est probablement l’une des raisons pour lesquelles HAVN n’a pas facilité l’ouverture des panneaux de son boîtier.
Cela dit, une fois que la configuration est montée dans le châssis, il est rare d’avoir besoin de rouvrir le boîtier.
Le HS 420 VGPU présente un intérieur blanc, avec la paroi supérieure habillée de noir, tandis que la version noire offre un intérieur entièrement noir. Le verre, quant à lui, arbore une surface claire quel que soit le modèle.
Pour retirer la porte controlatérale ou le panneau arrière du boîtier, il convient d’abord de dévisser les vis, puis de dégager le panneau en le tirant simplement vers soi, ce qui permet de libérer les appendices supérieurs de leur emprise sur le châssis.
Concernant le panneau en verre trempé, une fois les quatre vis retirées, il “suffit” de soulever la vitre à deux mains tout en la faisant glisser vers l’avant du boîtier.
En examinant les points de fixation, on remarque qu’ils forment un “S”, ce qui guide cette manipulation.
La forme particulière des points de fixation latéraux permet une insertion précise dans leurs logements, garantissant ainsi une fixation solide de la paroi vitrée sur le châssis.
Sur la face avant, un loquet au design particulier s’intègre facilement dans son logement dédié…
… Grâce à une petite roue qui en facilite l’insertion.

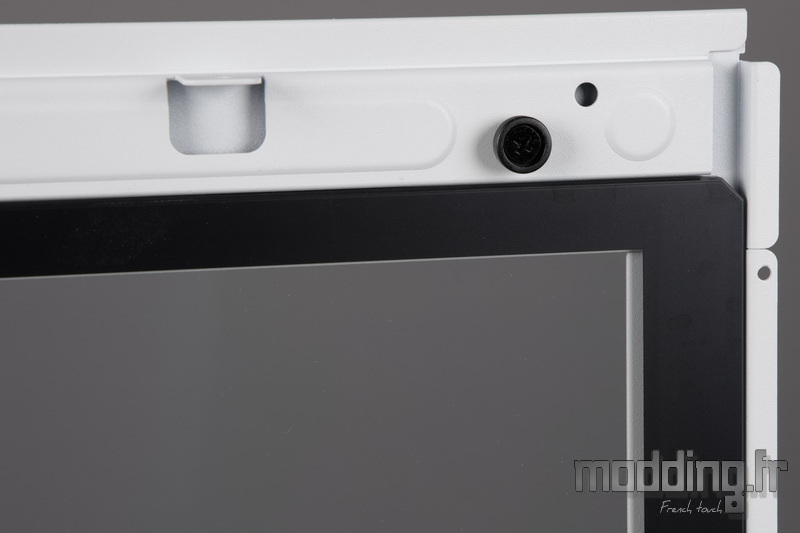

Le bord supérieur du verre est maintenu par une armature en acier, où sont intégrés les différents systèmes de fixation que nous avons décrits.
Le bord inférieur du verre est totalement dégagé, et l’arête bénéficie d’un polissage soigné.
Lors du retrait du panneau vitré, il est conseillé de le poser délicatement sur le sol ou sur un bureau, en le retournant et en utilisant son armature métallique comme support.

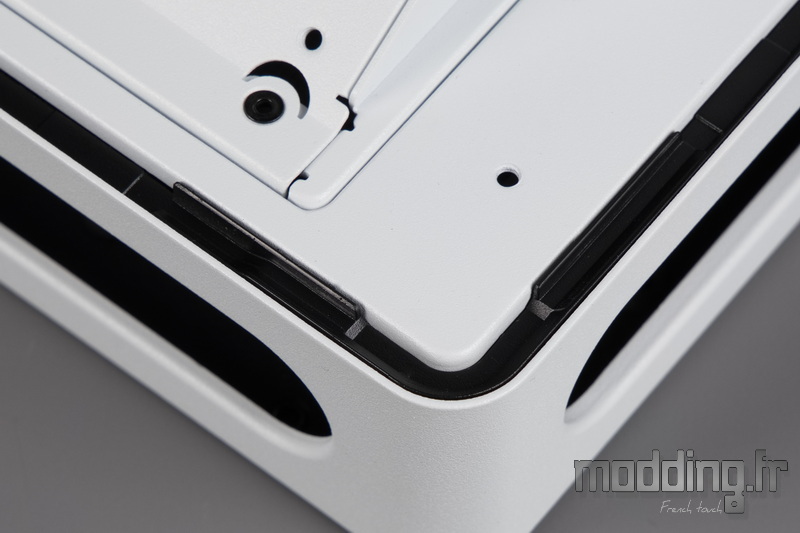

On remarque la présence d’inserts en plastique qui soutiennent le bord du verre lors du remontage du panneau dans le boîtier.
La face intérieure de la porte controlatérale est recouverte de son armature en plastique, sur laquelle est fixé le filtre.
Les ouvertures sont plus larges dans deux zones spécifiques : celle correspondant à l’emplacement de l’alimentation et…
… Celle correspondant à l’emplacement du support de ventilation latéral. Cela permet de favoriser un meilleur flux d’air, notamment lorsqu’il est géré par une ventilation active.
Grâce à sa conception à double chambre, le HS 420 VGPU ne dispose pas de cache-alimentation en partie basse.
Le compartiment principal est entièrement dédié à l’installation de la carte mère, des composants qui y sont rattachés, ainsi qu’aux systèmes de refroidissement.
Le positionnement déporté de l’alimentation dans un compartiment séparé renforce la sensation d’espace au sein de cette zone.
Notre HS 420, dans sa version VGPU, est équipé d’un support permettant d’installer la carte graphique à la verticale.
Le riser, inclus avec le dispositif, est accompagné de caches protégeant ses connectiques à chaque extrémité.
HAVN fournit un riser PCIe Gen 5.0, garantissant une compatibilité optimale avec les dernières générations de cartes graphiques.

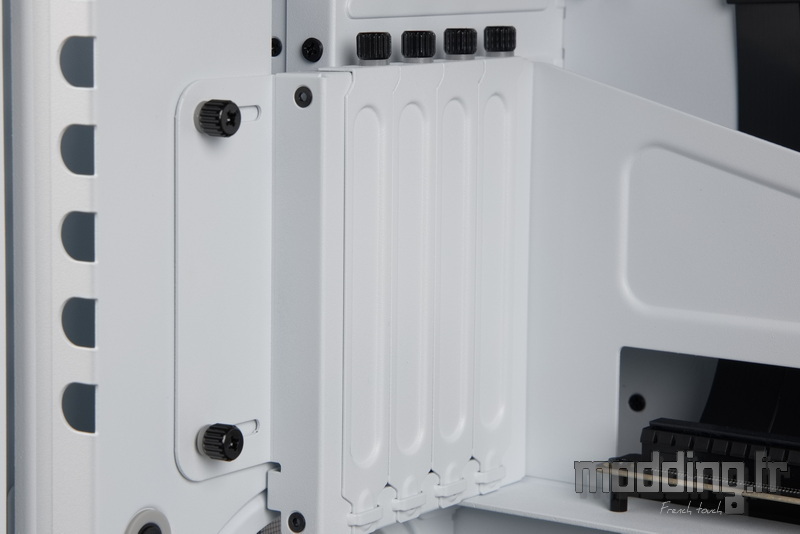

Le support est équipé de quatre équerres PCI, offrant une grande flexibilité pour accueillir toutes les cartes graphiques, y compris celles dotées de systèmes de refroidissement volumineux.
Les vis à main associées sont accompagnées de rondelles en silicone pour une fixation sécurisée et sans risque de marquage.
Comme à l’arrière du boîtier, un système d’ajustement du support est présent, avec deux vis de réglage permettant d’ajuster la position de la carte graphique, plus ou moins proche du panneau latéral.
Ce réglage sera détaillé dans la section “Montage”.
Le HS 420 VGPU est compatible avec les cartes mères allant jusqu’au format E-ATX (305 mm x 277 mm).
Les entretoises sont déjà préinstallées sur le plateau destiné à accueillir la carte mère, ce qui simplifie la préparation du montage. L’entretoise centrale et celle qui se positionne au-dessus sont dotées d’un léger déport, permettant de centrer facilement la carte mère lors de son installation, assurant ainsi un alignement précis et pratique.
Deux larges ouvertures sont judicieusement placées le long du bord supérieur du plateau de la carte mère.

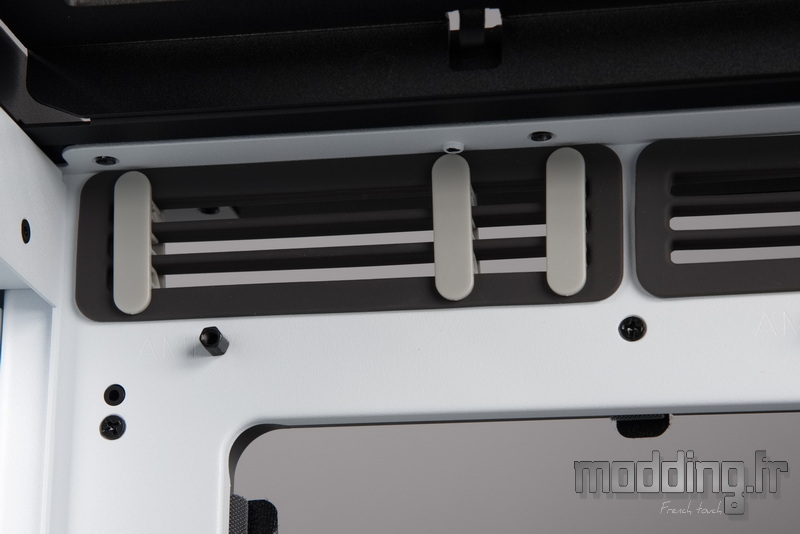

HAVN innove ici en intégrant des passages en caoutchouc équipés d’accessoires en plastique sous forme de peignes ajustables.
Ce système permet de maintenir en place les différents câbles glissés à travers ces ouvertures, offrant ainsi une solution élégante pour organiser et dissimuler proprement les câbles visibles dans le compartiment principal.
Il est possible d’ajouter des peignes supplémentaires grâce au stock fourni dans le bundle. Les bandelettes en caoutchouc restent suffisamment flexibles pour permettre l’insertion des connecteurs de chaque câble.

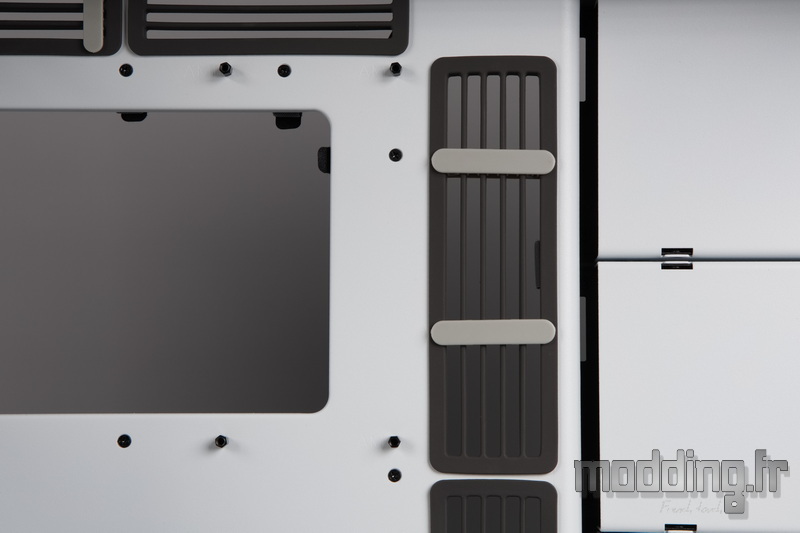

Les ouvertures situées à l’avant du plateau de la carte mère présentent une largeur légèrement supérieure.
Ici également, il est possible d’ajuster la position des peignes, d’en ajouter ou d’en retirer selon les besoins.
Le second passage ne dispose pas de ce type d’accessoire, car cette zone de la carte mère correspond aux prises SATA, généralement peu utilisées.
Les passages inférieurs sont orientés horizontalement, ce qui permet de connecter facilement les câbles insérés dans ces ouvertures directement aux prises inférieures de la carte mère, sans avoir à tordre les câbles à 180°.
C’est sur cette structure décalée par rapport au plateau de la carte mère que la marque place son logo, un logo particulièrement discret.
Ce décalage correspond à l’emplacement du bloc d’alimentation, permettant à HAVN de concevoir un châssis à double chambre sans rendre le boîtier excessivement large.
À titre de comparaison, le Corsair 6500X mesure 328 mm de large, tandis que le HS 420 VGPU fait 260 mm de large. En revanche, pour intégrer cet aménagement, la marque a dû surélever la position de la carte mère, ce qui rend le boîtier plus haut (547 mm) que le 6500X (496 mm).
En prolongeant le plateau de la carte mère, on trouve une colonne de quatre cages de stockage en acier.
Si nous avions un doute sur la fonction de ces éléments, ils sont clairement identifiés comme étant destinés au stockage : “Storage”.
Chaque cage peut accueillir un disque dur de 3,5″ ou deux unités de 2.5″.
Dans la partie basse du compartiment principal, on trouve un élément qui caractérise cette variante du HS 420.

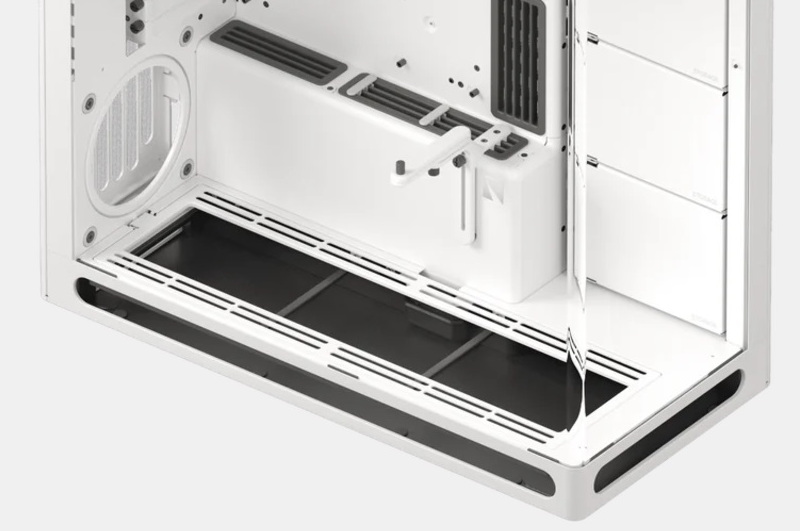

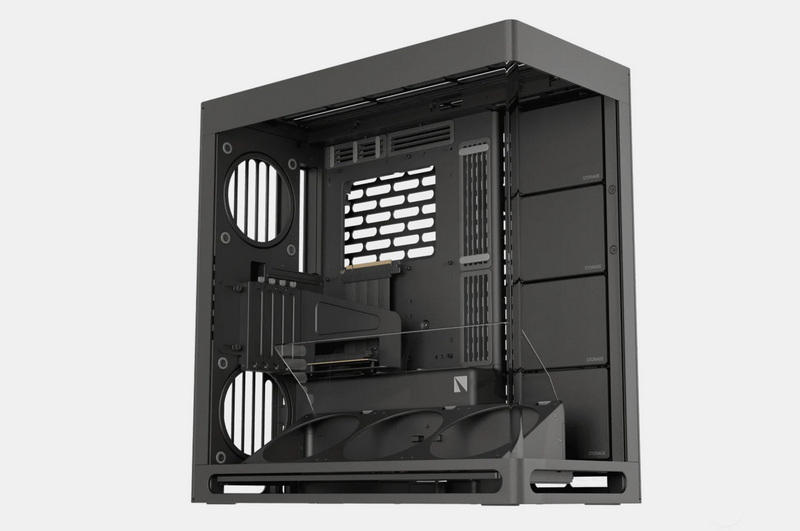

Là où le HS 420 propose un support de ventilation classique et à plat, le HS 420 VGPU se distingue avec un support incliné à environ 45°.
Ce dernier peut accueillir jusqu’à trois ventilateurs, mais ceux-ci doivent être de diamètre 140 mm et se fixent à l’aide des longues vis fournies dans le bundle.
Cette orientation crée un impact visuel significatif sur la ventilation. Étant donné qu’il s’agit d’une zone d’aspiration, il est essentiel de choisir un ventilateur adapté pour optimiser le côté esthétique. C’est ici qu’on comprend l’intérêt de certains fabricants à proposer des ventilateurs à pales inversées.
Le support comporte de petits passages pour les câbles, permettant de faire passer ceux des ventilateurs. Ces câbles sont regroupés entre les deux pinces situées sur la face interne de la structure, puis insérés dans une petite ouverture visible à la base, qui mène aux coulisses du boîtier.

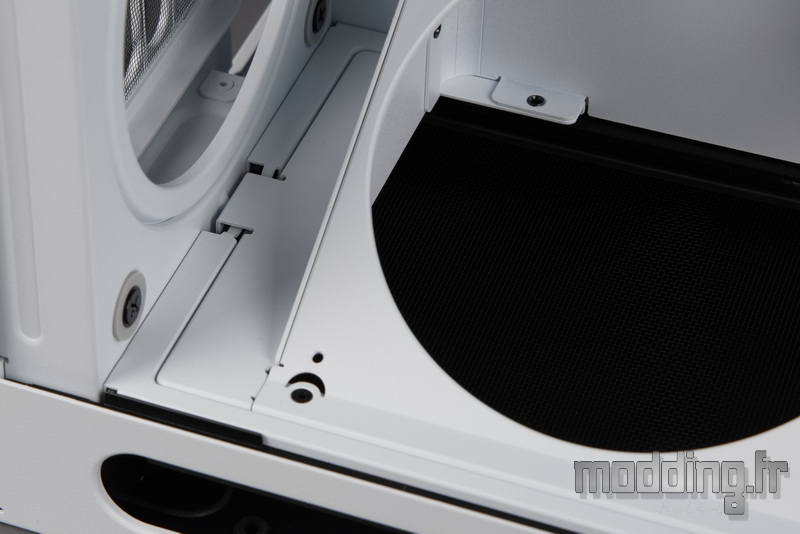

Contre la paroi arrière du châssis, on aperçoit une languette pliée à 90°, qui permet de fixer le support à la base du châssis à l’aide d’une vis montée sur une rondelle en silicone.

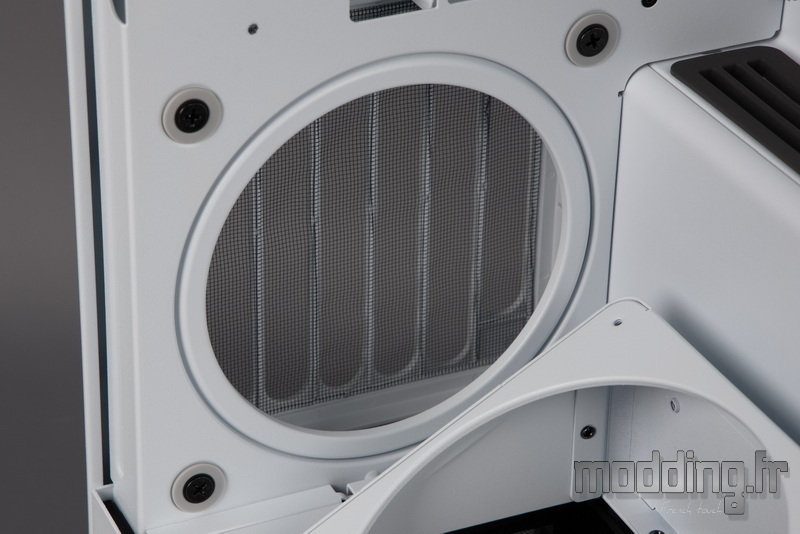

En remontant le long de cette paroi, on trouve le premier emplacement de ventilation arrière du HS 420 VGPU.
La présence d’un filtre indique que le ventilateur sera installé en mode aspiration, afin de compléter la ventilation inférieure.

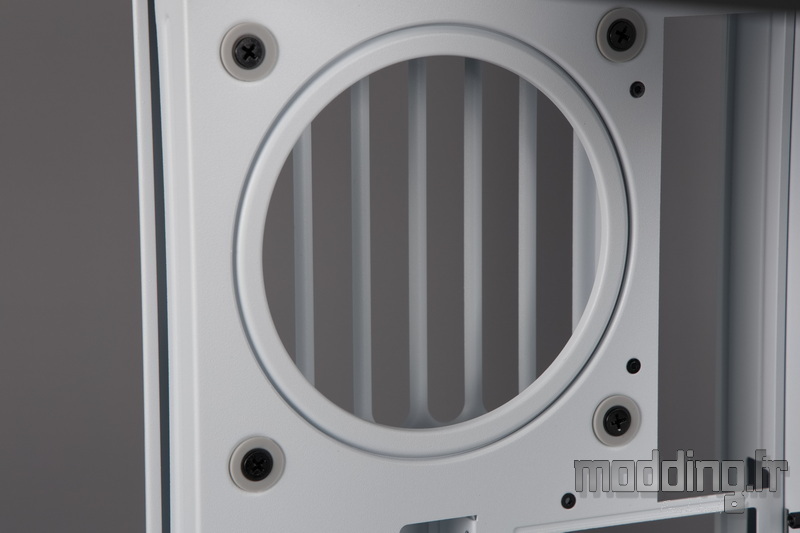

À première vue, cet emplacement semble conçu pour un ventilateur de 120 mm seulement. Cependant, en y regardant de plus près, on remarque un anneau métallique qui sert de réducteur. Il suffit de retirer cet accessoire pour pouvoir installer un ventilateur de 140 mm.
HAVN a aménagé le châssis de manière à installer le ventilateur à l’arrière de la paroi, ce qui permet de n’apercevoir que les pales du ventilateur côté compartiment principal. Cette disposition améliore l’esthétique, surtout que ce sont généralement les pales qui sont rétroéclairées.
De plus, on remarque que sur cet emplacement, ainsi que sur celui positionné plus haut sur la paroi, les vis qui maintiennent le réducteur sont montées sur des rondelles en silicone.
Ces rondelles peuvent également être utilisées pour fixer le ventilateur de 140 mm, offrant ainsi une solution de fixation flexible et améliorant l’isolation des vibrations.
Entre ces deux ventilateurs se trouve l’emplacement réservé au support vertical de la carte graphique du HS 420 VGPU.
Il est néanmoins possible d’installer la carte dans un plan horizontal, ce qui permet de la connecter directement à la carte mère. Cela explique également la présence des deux équerres PCI supplémentaires fournies par HAVN dans le bundle (l’emplacement compte 6 équerres au total).
Pour retirer le support vertical, il est recommandé d’enlever d’abord le carénage arrière du boîtier, ce qui facilite l’accès aux trois vis qui maintiennent le support sur la paroi du châssis, en plus des trois vis à main.
Le compartiment principal présentait déjà quelques concepts innovants, et les coulisses ne sont pas en reste.
Derrière la colonne de stockage se trouve un support de ventilation sur lequel sont fixées les cages HDD.
Le boîtier peut ainsi accueillir jusqu’à trois ventilateurs de 120 mm ou 140 mm à la place du stockage. Cependant, cela ne signifie pas qu’il faille sacrifier toutes les cages.
Le support est amovible, comme en témoignent les vis montées sur des rondelles en silicone.
La forme oblongue des points de fixation permet d’ajuster la hauteur des ventilateurs ou du radiateur de watercooling (taille maximale : 360 mm ou 420 mm).

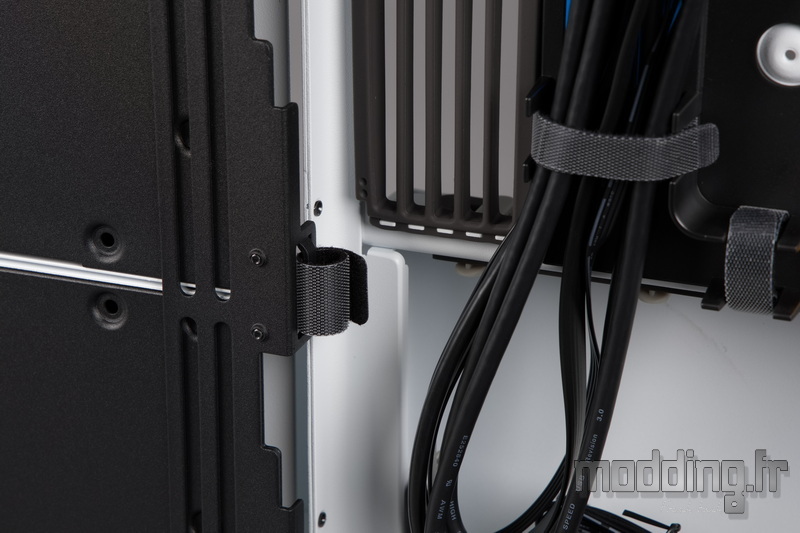

De plus, le montant interne est équipé de deux bandes Velcro, facilitant ainsi le rangement des câbles des ventilateurs ou des unités de stockage.
Nous apprécions le modèle de bande Velcro utilisé par HAVN, qui se compose de deux parties qui s’aggrippent en se chevauchant. Ce système nous semble plus pratique que la bande unique, que l’on doit glisser dans la boucle de sa base en plastique avant de la refermer sur elle-même.

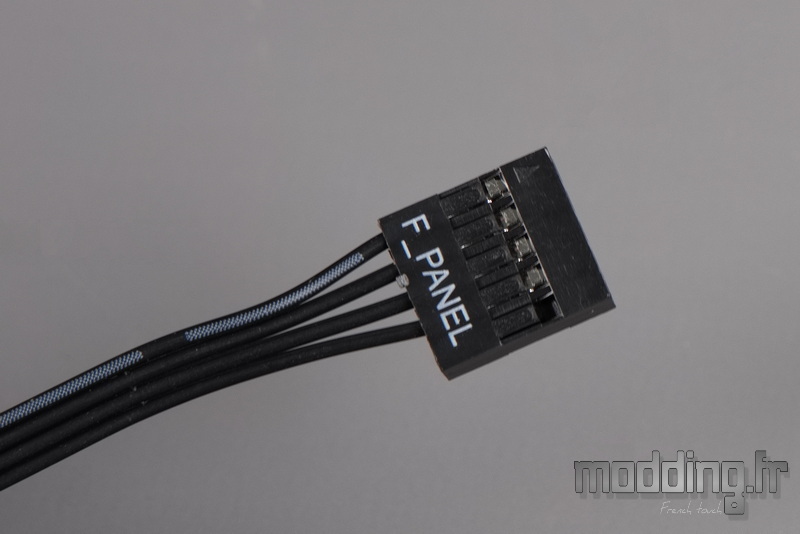

Nous apprécions également la présence d’une prise unique qui regroupe l’ensemble des connectiques du boîtier, facilitant ainsi la connexion à la carte mère.
Tous les câbles, ainsi que le capuchon de la prise USB 3.0 interne, sont de couleur noire.

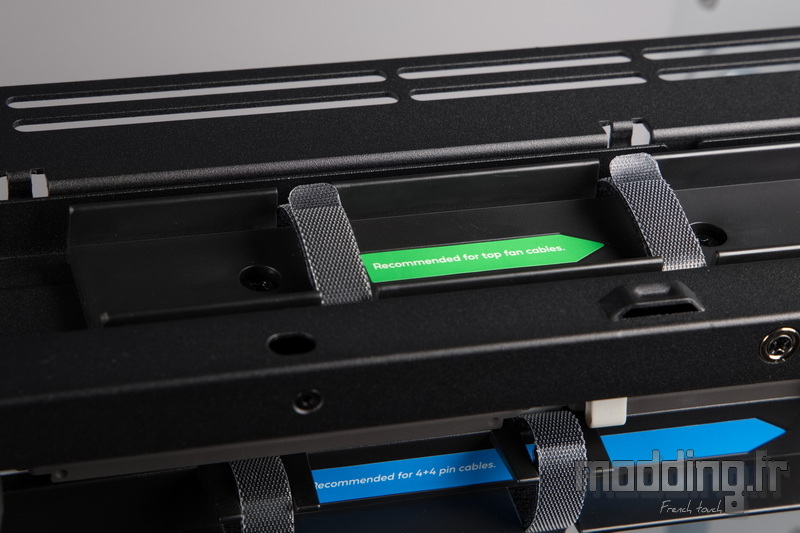

HAVN équipe son boîtier d’un système complet de gestion des câbles, avec des étiquettes apposées pour identifier le rôle de chaque goulotte.
Dans la partie inférieure, se trouve la goulotte où l’on insérera les câbles provenant du panneau de connectiques du HS 420 VGPU, ainsi que le ou les câbles CPU.

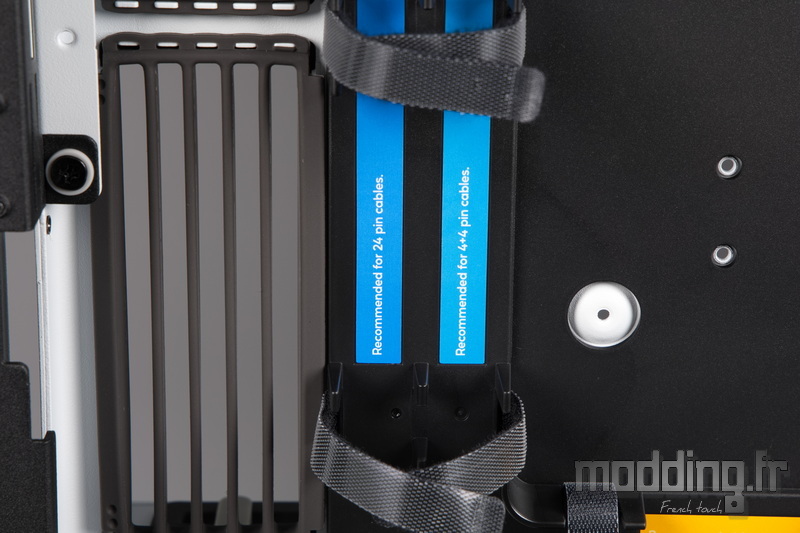

Le câble CPU est ensuite acheminé le long de la goulotte arrière, dans laquelle nous glissons également les câbles des ventilateurs arrière ainsi que ceux de la ventilation supérieure du boîtier.

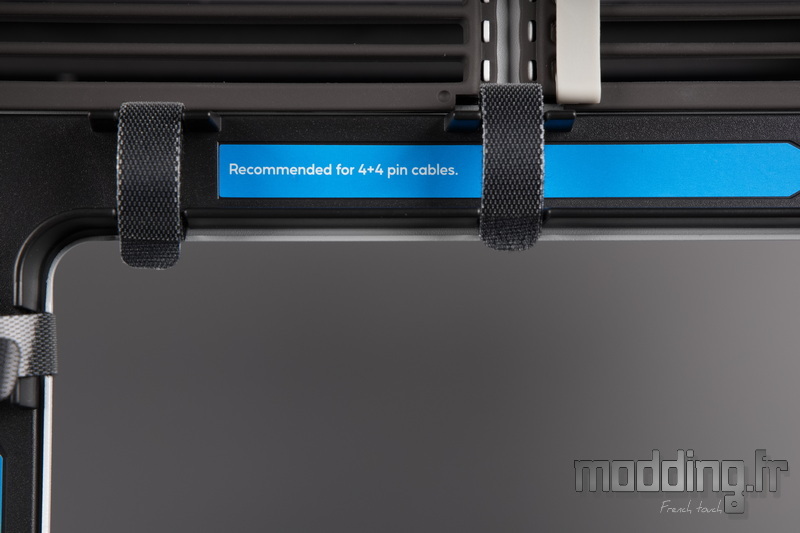

HAVN offre également un cheminement des câbles CPU par la partie supérieure des coulisses. Cependant, il n’est pas nécessaire de suivre strictement les étiquettes, car elles ne sont que des recommandations.
Quoi qu’il en soit, la marque ne lésine pas sur l’intégration de goulottes dédiées au rangement des câbles, et on en trouve même une sur la partie supérieure du châssis, près du support de ventilation.

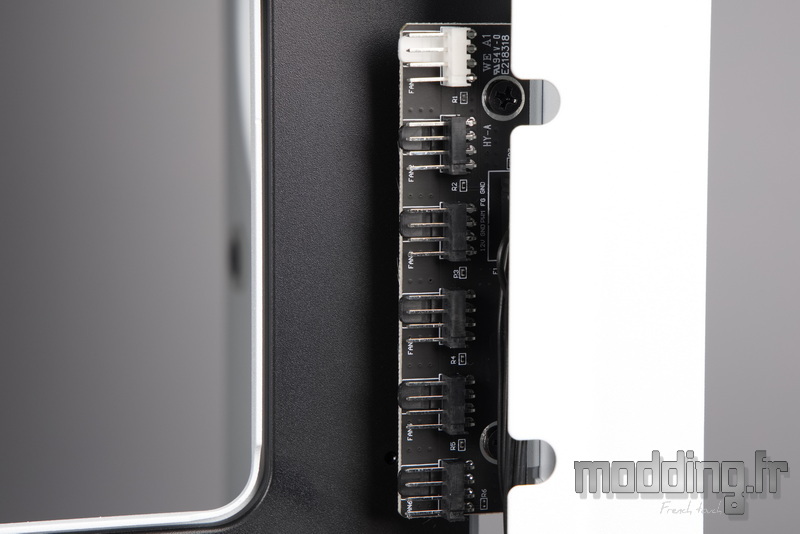

Le HS 420 VGPU peut accueillir jusqu’à 11 ventilateurs de 140 mm. HAVN simplifie l’installation en équipant son boîtier d’un premier hub PWM, placé contre le montant arrière du châssis, pour faciliter le branchement de ces ventilateurs.
Un second hub est installé dans la partie inférieure des coulisses, à l’avant de l’emplacement du bloc d’alimentation. Chaque hub est alimenté par un câble SATA et peut gérer jusqu’à 6 ventilateurs PWM.
Il est important de connecter au moins un ventilateur à la prise 4 broches blanche afin que le système puisse détecter la vitesse du ventilateur, car les autres prises ne sont pas câblées pour le signal.

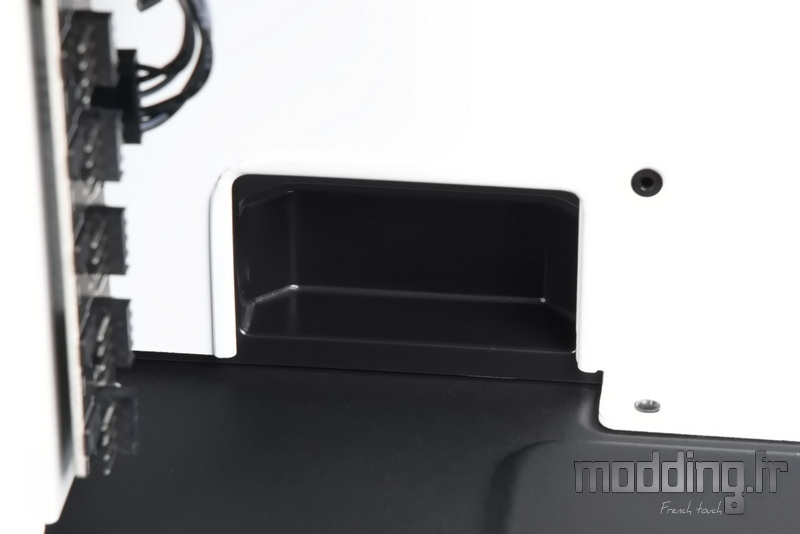

À proximité de ce second hub, se trouve la sortie du conduit menant au support de ventilation inférieur du HS 420 VGPU.
À côté de l’emplacement du premier hub, se trouve une petite ouverture donnant accès à l’emplacement de l’I/O Shield et des équerres PCI à l’arrière du boîtier.
Ce dispositif simple mais astucieux permet de faire passer un câble à l’extérieur du boîtier, comme un câble HDMI, ce qui sera utile lorsque nous aborderons dans la section “Modularité” la possibilité pour le HS 420 VGPU d’accueillir un écran LCD.

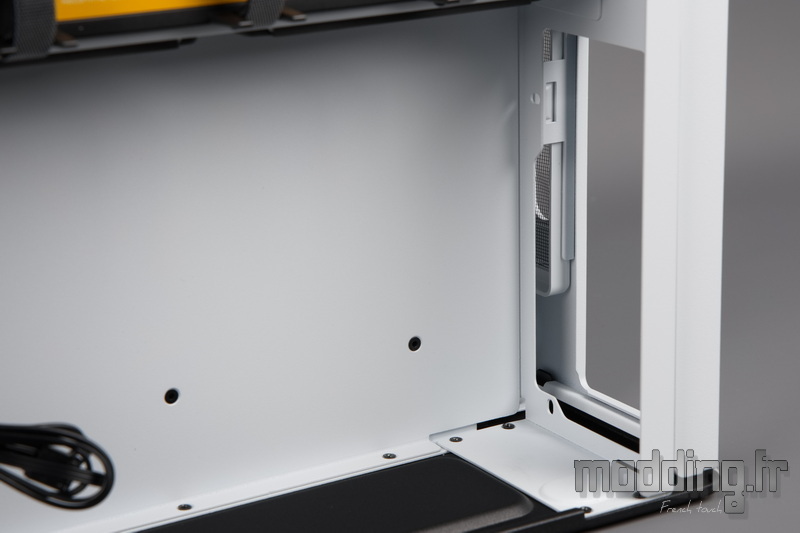

On termine par l’emplacement de l’alimentation qui, étonnamment, ne dispose pas de plots en caoutchouc pour y accueillir le bloc d’alimentation.
