Les caractéristiques :
Le packaging adopte une approche minimaliste avec un carton brut, conservant sa teinte naturelle. Le nom du boîtier est imprimé en rouge, tandis qu’une typographie noire décrit un boîtier de taille moyenne appartenant à une gamme premium.
Discret, le logo de la marque se trouve dans le coin supérieur gauche.
Sur le côté de l’emballage, en plus du nom de la marque, figurent diverses informations, notamment la couleur du boîtier.
Les modèles HS 420 VGPU et HS 420 sont proposés en deux déclinaisons : noir ou blanc.
L’arrière du carton regroupe les principales caractéristiques du modèle HS 420 VGPU.
En ouvrant le carton, on remarque la présence de plusieurs icônes sur l’un des rabats. Ces illustrations détaillent les étapes à suivre pour déballer correctement le HS 420 VGPU.
La première étape consiste à retirer la petite boîte contenant les accessoires du boîtier. Une bande rouge attire l’attention et invite clairement à commencer par cette action.
On retourne ensuite le carton, rabats bien ouverts, et on le soulève pour révéler le HS 420 VGPU, soigneusement encadré par deux épais cales en mousse expansée qui le protègent des aléas du transport. Un emballage plastique le préserve également de la poussière.

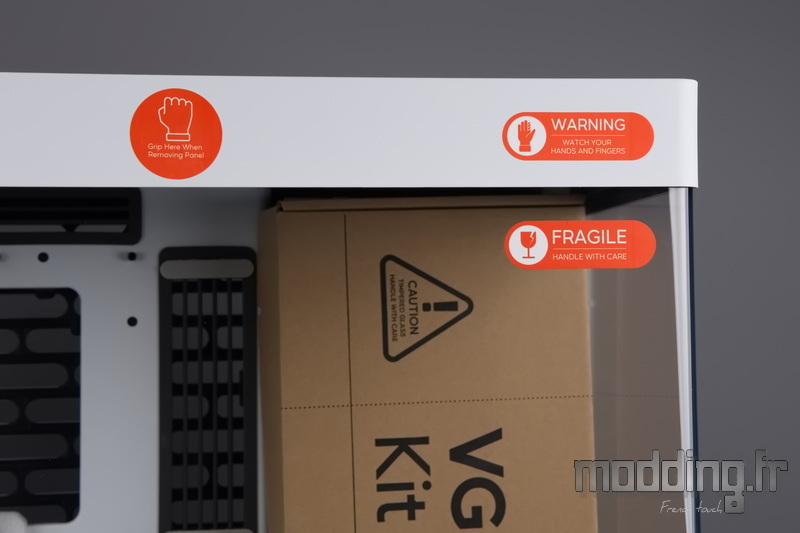

Différentes étiquettes fournissent des informations sur la présence d’un panneau en verre trempé et indiquent les précautions à prendre lors de sa manipulation, une fois les vis qui le fixent au châssis retirées.

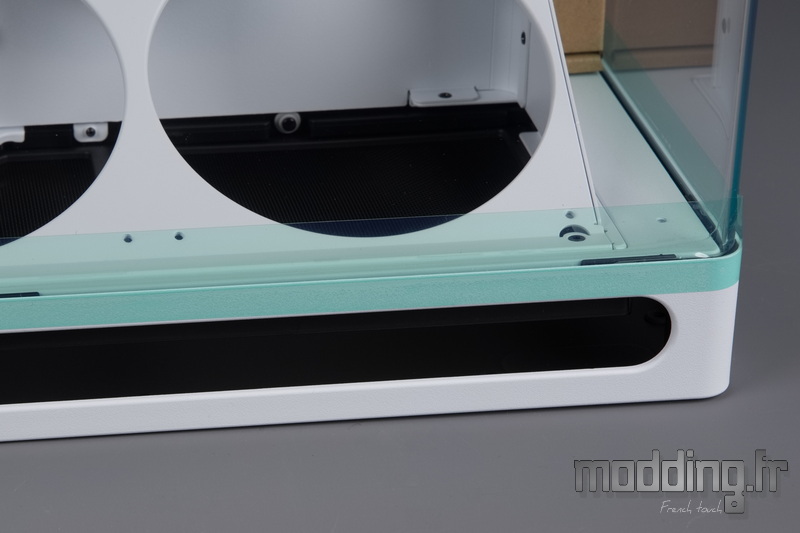

Il ne faut pas oublier de retirer la bande adhésive qui sécurise le verre à la base du boîtier pendant le transport et le déballage.
Avec le HS 420 VGPU, HAVN fournit un riser permettant de connecter la carte graphique au port PCIe de la carte mère. Une cale en mousse expansée empêche la connectique PCIe de se déplacer dans le compartiment principal.
HAVN veille à chaque détail de son boîtier, y compris en insérant une petite cale en mousse ovale pour préserver la forme de la sangle en boucle fixée à l’extrémité du panneau supérieur.
Nous avons le manuel d’utilisation.
Il se présente sous la forme d’un livret assez épais, comparé aux guides des autres boîtiers que nous avons testés jusqu’à présent.
Les schémas sont clairs, avec le composant sur lequel nous devons intervenir mis en évidence en rouge. Pas de texte superflu, les dessins parlent d’eux-mêmes.
Une plaquette nous encourage à partager des photos de notre installation dans le HS 420 VGPU sur les réseaux sociaux en utilisant le hashtag #buildHAVN pour avoir une chance de voir notre photo publiée sur la page de la marque.
Nous commençons par ouvrir la petite boîte contenant les différents accessoires nécessaires au montage de notre configuration dans le HS 420 VGPU.
Chaque élément est soigneusement emballé dans un sachet en plastique.
HAVN fournit une paire de gants dont la face interne est recouverte d’un matériau antidérapant, facilitant la manipulation du panneau en verre trempé sans laisser de traces de doigts sur la vitre.
Cette pièce en acier est un support que l’on installe à la place du support de ventilation latéral du boîtier. Nous détaillerons sa fonction principale dans le chapitre “modularité”.
La marque fournit quelques colliers Serflex pour faciliter l’organisation et le rangement des câbles.
Les différentes vis sont rangées dans des sachets zippés, chacun indiquant le type et la fonction des vis.
On trouve des petites vis UNC-6.32, utilisées pour la carte mère et les unités de stockage au format 3,5″.
Un grand nombre de vis M3 sont dédiées à la fixation des SSD.

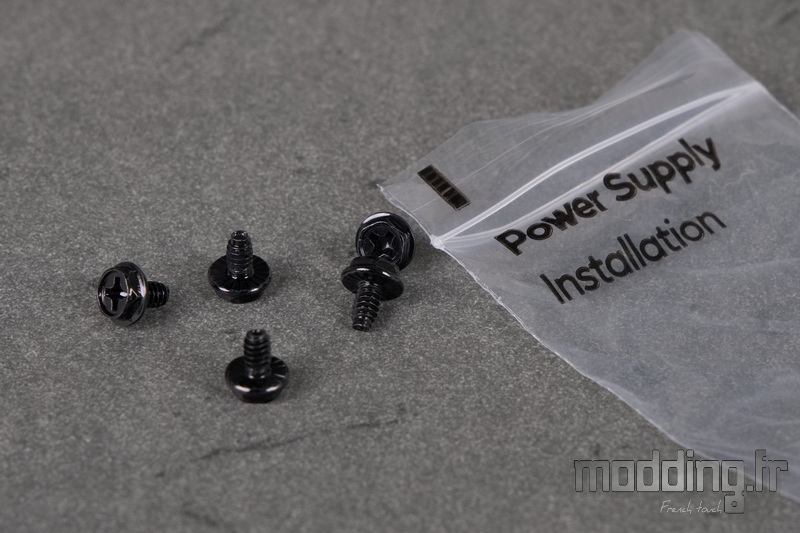

Nous disposons de quelques vis UNC-6.32 pour l’installation du bloc d’alimentation.
HAVN fournit ces pinces en plastique au design spécifiquement adapté aux inserts en caoutchouc présents sur les passages de câbles.
La boîte contient également une petite bande Velcro, ainsi qu’un outil pratique pour faciliter l’installation des entretoises sur le plateau de la carte mère.
Dans le compartiment principal du boîtier, se trouve une deuxième boîte de plus grande taille.
Elle contient des accessoires spécifiques au HS 420 VGPU.
Parmi ceux-ci, un déflecteur en verre trempé à installer sur le support de ventilation inférieur du boîtier. Ce déflecteur est accompagné d’une large bande en caoutchouc, assurant un contact optimal entre le verre et l’acier du support de ventilation lors de l’assemblage des deux pièces.
Un sachet contient les trois vis spécifiques nécessaires à cet assemblage.
Un second sachet contient des vis longues destinées à fixer les éventuels ventilateurs sur ce support.
HAVN fournit également deux équerres PCI supplémentaires.
Les spécifications :
| Matériau |
Acier (SGCC), verre trempé, ABS |
| Façade |
Verre trempé monobloc avec la porte principale |
| Couleur extérieure |
Noir (ou blanc) |
| Couleur intérieure |
Noir (ou blanc) |
| Porte vitrée |
Oui |
| Dimensions (L x P x H) |
259.5 x 541 x 547 mm |
| Poids |
19 kg |
| Taille maximum de la carte graphique |
470 mm (Largeur : 195 mm) |
| Hauteur maximale ventirad |
185 mm |
| Profondeur maximale alimentation |
220 mm (Clairance totale : 290 mm) |
| Clairance barrette mémoire |
Si épaisseur du radiateur supérieure à 65 mm :
– 32 mm dans le cadre d’une ventilation en 140 mm
– 43 mm dans le cadre d’une ventilation en 120 mm |
| Format(s) |
E-ATX (305 x 277 mm) ATX, Micro ATX, mini ITX |
| Port d’extension |
6 horizontal (HS 420) ou 4 vertical (HS 420 VGPU) |
| Baie 3.5’’ |
4 |
| Baie 2.5’’ |
8 (communes baie 3.5’’) |
| Baie 5.25’’ |
0 |
| Fixation sans outils |
Non |
| Nombre de ventilateurs fournis |
0 |
| Ventilateurs fournis |
N/A |
| Emplacements ventilateurs |
Arrière : 2 x 120 ou 2 x 140
Avant : N/A
Top : 3 x 120 ou 3 x 140
Latéral : 3 x 120 ou 3 x 140
Base : 3 x 140 |
| Emplacements radiateurs |
Arrière : N /A
Avant : N/A
Top : 360 ou 420
Latéral : 360 ou 420
Base : N/A (HS 420 VGPU) 360 ou 420 (HS 420) |
| Filtre anti-poussière |
Oui |
| Connexions entrées / sorties |
2 x USB 3.2 Gen 1 Type-A/ 1 x USB 3.2 Gen 2 Type-C/ 1 x Audio |
