Montage :

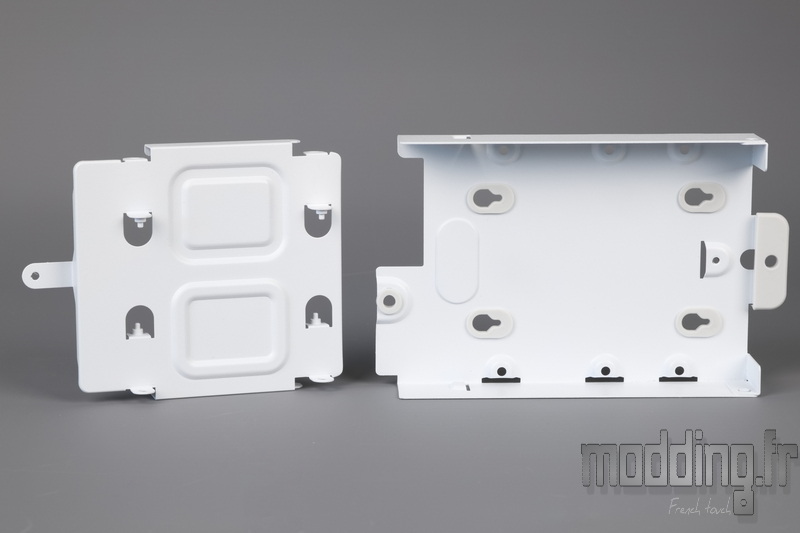

Le boîtier dispose de deux cages HDD conçues pour accueillir soit un disque dur 3,5″, soit deux SSD.

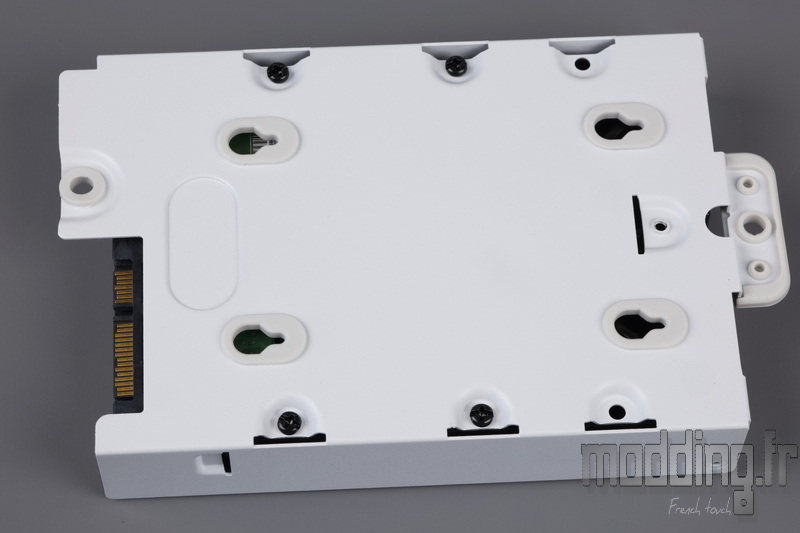

En retirant la platine intermédiaire, la cage peut être utilisée pour installer un disque dur 3,5″. La fixation s’effectue alors sous la structure en acier, à l’aide d’un tournevis et de quatre vis UNC-6.32.
Il faut veiller à orienter le disque dur de manière à ce que sa connectique s’aligne correctement avec l’encoche inférieure de la cage, facilitant ainsi le branchement des câbles d’alimentation et de données.

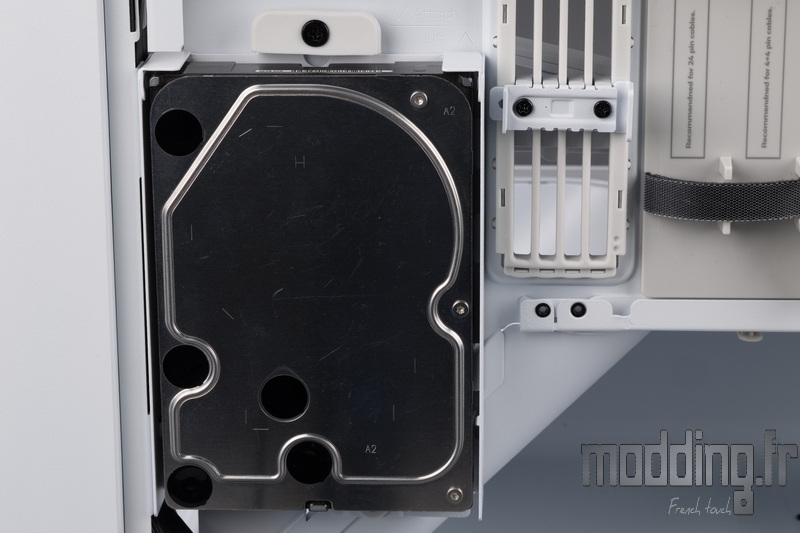

On replace ensuite la cage dans l’un des trois emplacements prévus dans le boîtier.
HAVN pense à tout : puisque le disque dur recouvre les points de fixation, la marque a ajouté un marquage sur la paroi pour faciliter l’alignement.
Une ligne permet ainsi de positionner correctement la cage, tandis qu’une flèche accompagnée de la mention « Attach » indique qu’il faut ensuite la faire glisser vers le bas pour enclencher la fixation.
Pour l’installation des SSD, on utilise la plaque intermédiaire.

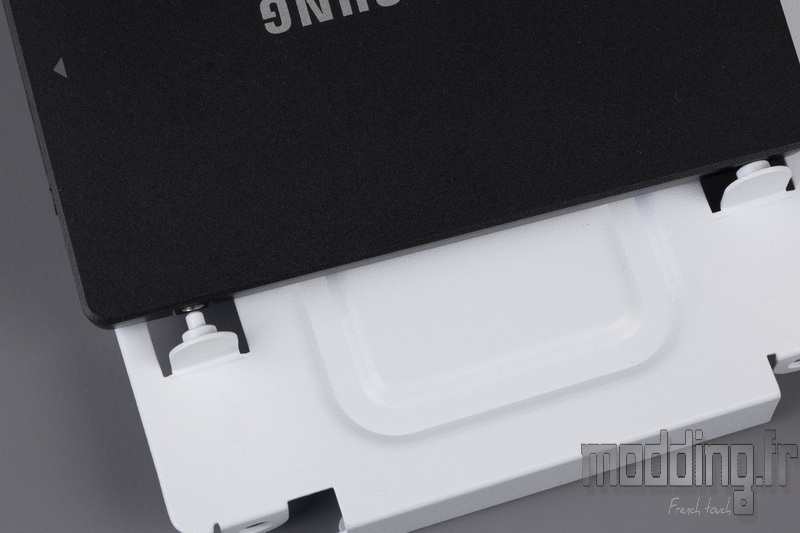

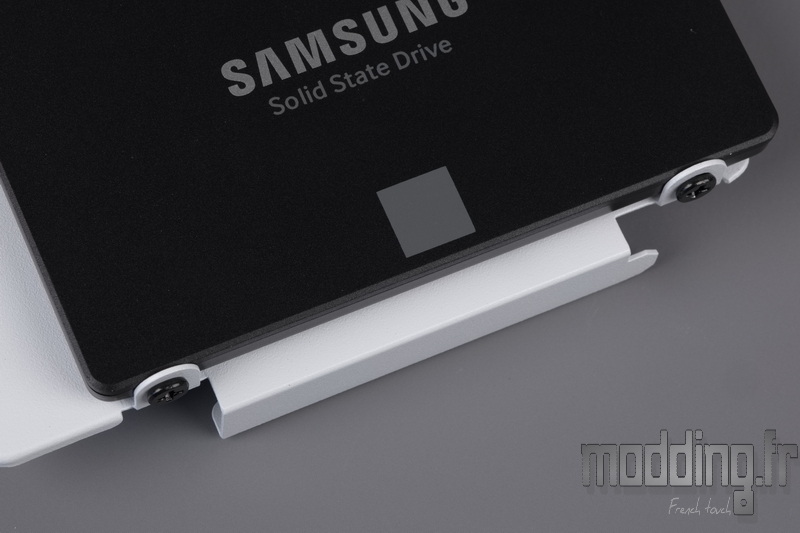

Celle-ci dispose d’ergots permettant de maintenir l’un des bords du SSD, facilitant ainsi son positionnement avant la fixation.

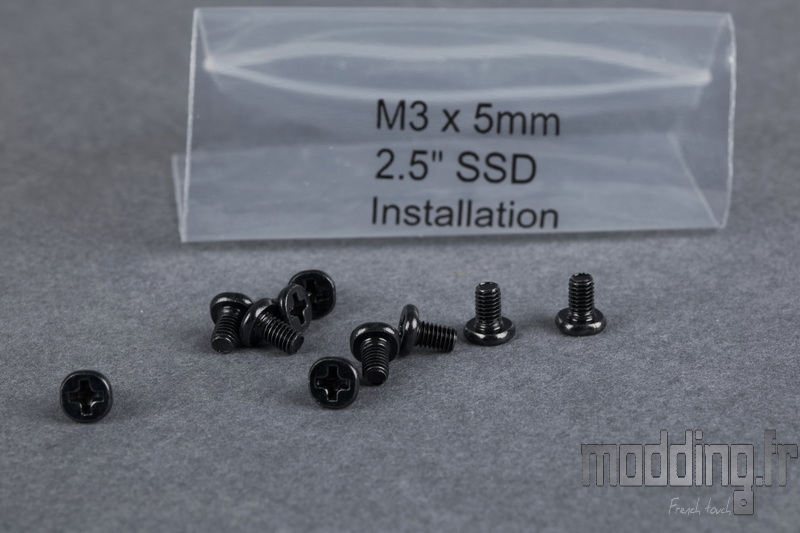

On utilise ensuite un tournevis et deux vis M3 pour finaliser la fixation du bord opposé du SSD.

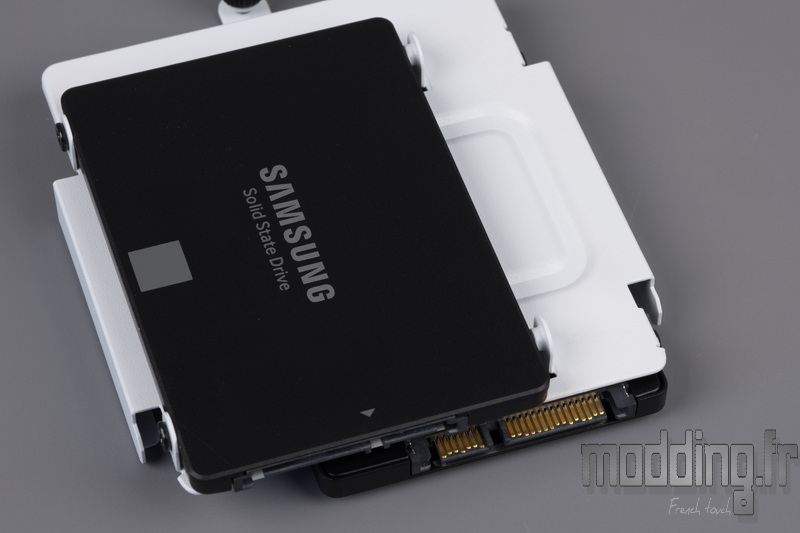

Cette platine en acier peut accueillir deux SSD, un sur chacune de ses faces.
On veille à orienter les SSD de manière à ce que leur connectique soit positionnée à l’opposé du point de fixation de la plaque.
Il est également recommandé d’utiliser des prises droites plutôt que des prises coudées pour le branchement des câbles, afin d’éviter toute contrainte ou interférence avec la structure.

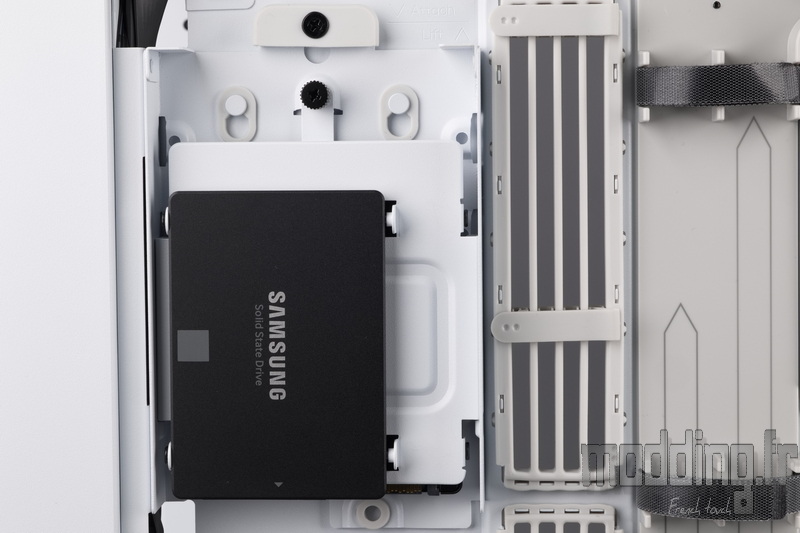

On fixe ensuite la platine sur la cage HDD à l’aide de la vis à main, puis on installe l’ensemble sur l’un des trois emplacements disponibles dans le boîtier.

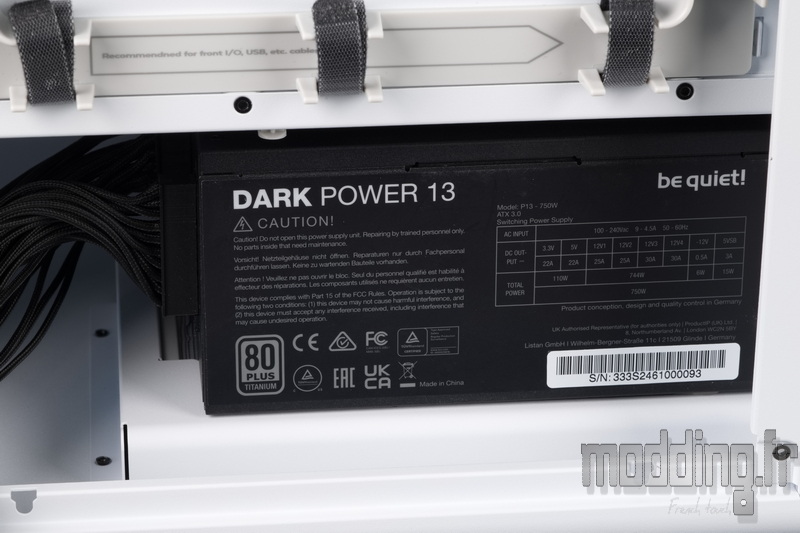

L’installation du bloc d’alimentation ne pose aucun problème, même si nous aurions apprécié la présence d’un support dédié permettant de faire glisser l’alimentation par l’arrière du boîtier.
Cette approche aurait simplifié encore davantage la manipulation, mais en l’état, la mise en place reste tout à fait correcte.
D’autant que l’on dispose d’un bel espace à l’avant du bloc, ainsi que sous la rampe de guidage du flux d’air.
HAVN préconise une profondeur maximale de 200 mm pour l’alimentation, tout en précisant que le dégagement total atteint environ 260 mm. Une marge confortable qui permet d’installer la plupart des blocs du marché sans difficulté.

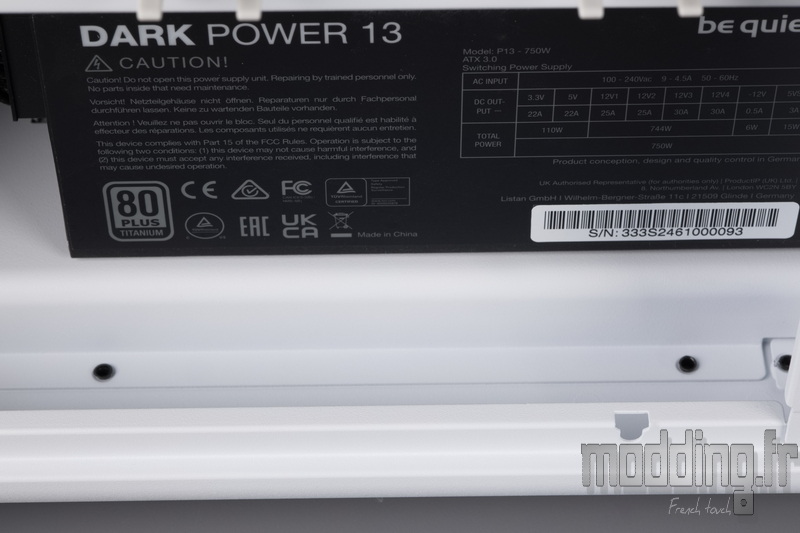

On apprécie la largeur généreuse du boîtier et la conception du cache-alimentation, qui permet de décaler légèrement le bloc vers le fond du compartiment.
Cette approche favorise l’utilisation d’alimentations dont les connecteurs sont positionnés sur la paroi latérale, comme les modèles Shift de Corsair.
Avant d’installer les composants dans le compartiment principal, nous avons fait place nette en retirant les deux supports de ventilation.
Le BF 360 est compatible avec les cartes mères allant jusqu’au format E-ATX, dans la limite d’une largeur maximale de 277 mm.
Nous rappelons toutefois que le boîtier n’est pas compatible avec les cartes mères à connecteurs inversés.

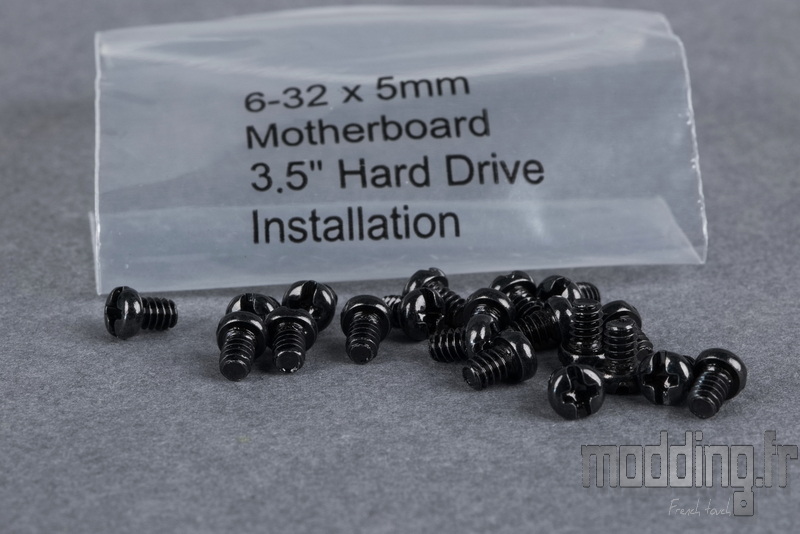

L’installation de la carte mère s’effectue à l’aide de neuf vis UNC-6.32. L’entretoise centrale dotée d’un léger déport comme celle juste au-dessus, facilitent le positionnement en servant de point d’appui pour centrer correctement la carte au moment de la mise en place.
Avant d’installer le radiateur de notre AIO, nous profitons de l’espace dégagé pour glisser le ou les câbles CPU. Nous apprécions la présence de ces pinces, qui permettent d’ajuster la position du câble et d’obtenir un rendu final parfaitement propre.
Il est temps de remettre en place le support de ventilation supérieur, accompagné de son rail, afin d’installer le radiateur de notre AIO.
La position des points de fixation, que ce soit pour une ventilation en 120 mm ou même en 140 mm, est suffisamment décalée pour minimiser les interférences avec les composants de la carte mère — qu’il s’agisse des dissipateurs ou des barrettes mémoire.

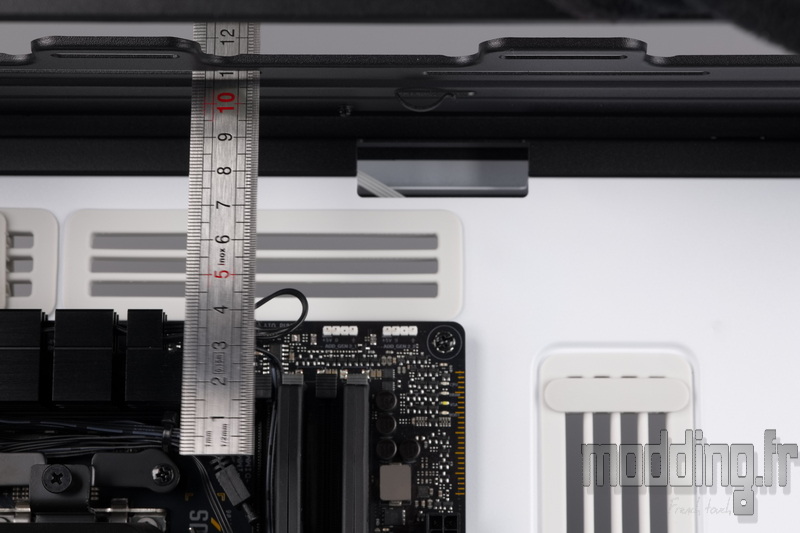

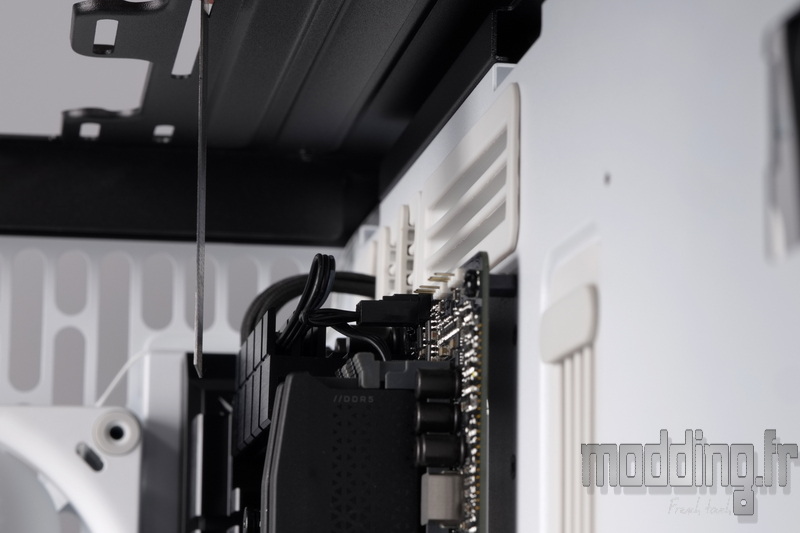

Bien sûr, cela dépendra de la hauteur de nos barrettes mémoire, mais on constate qu’une belle marge est disponible, d’autant que le réglet est ici positionné sur les points de fixation destinés à une ventilation en 140 mm.
HAVN précise dans les caractéristiques du boîtier que la hauteur des barrettes ne doit pas dépasser 40 mm dans le cas d’un radiateur équipé de ventilateurs en 140 mm, et 60 mm pour un radiateur équipé de ventilateurs en 120 mm, si l’épaisseur totale du radiateur dépasse 80 mm.
On rappelle également que le support accepte un radiateur d’une taille maximale de 360 mm ou 280 mm.

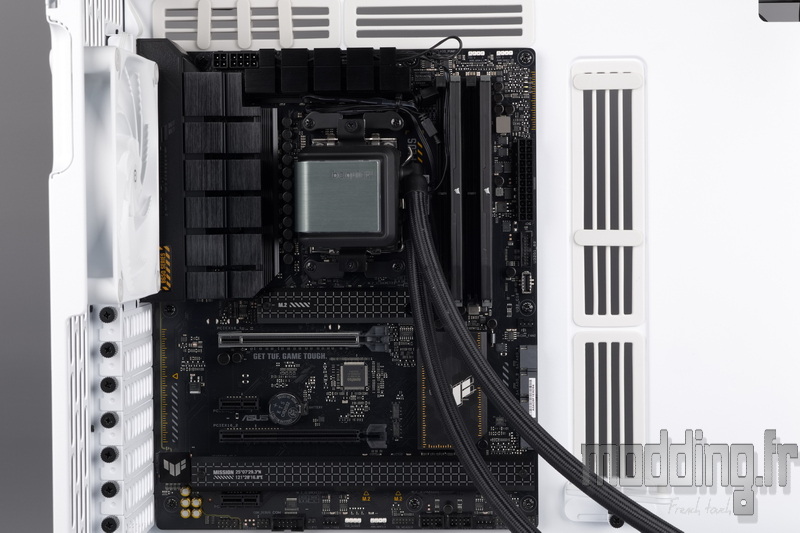

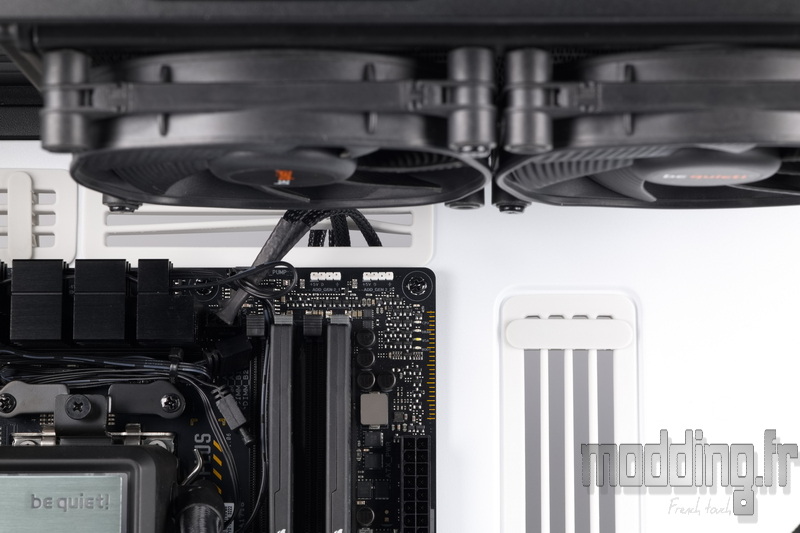

Toujours est-il que le radiateur 240 mm de notre AIO est largement à son aise.
Il reste bien éloigné des barrettes mémoire, sans risque d’interférence ni de contact.

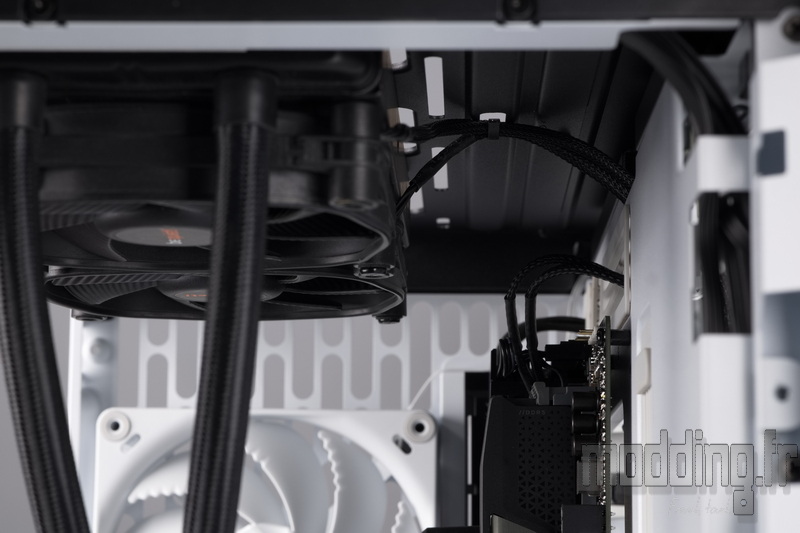

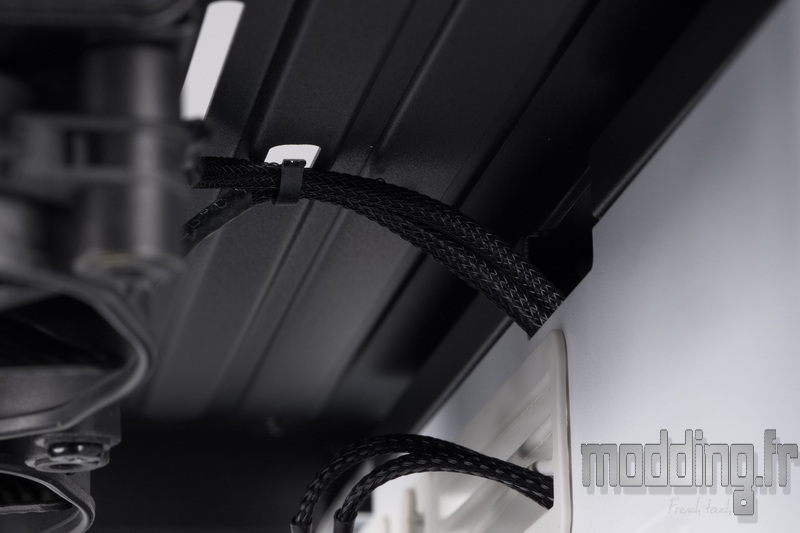

On apprécie la présence de cette pince en acier, qui permet de regrouper les câbles des ventilateurs associés au radiateur de notre AIO.
On note également les petites ouvertures situées juste à côté du support de ventilation, idéales pour faire glisser discrètement le câblage vers les coulisses.

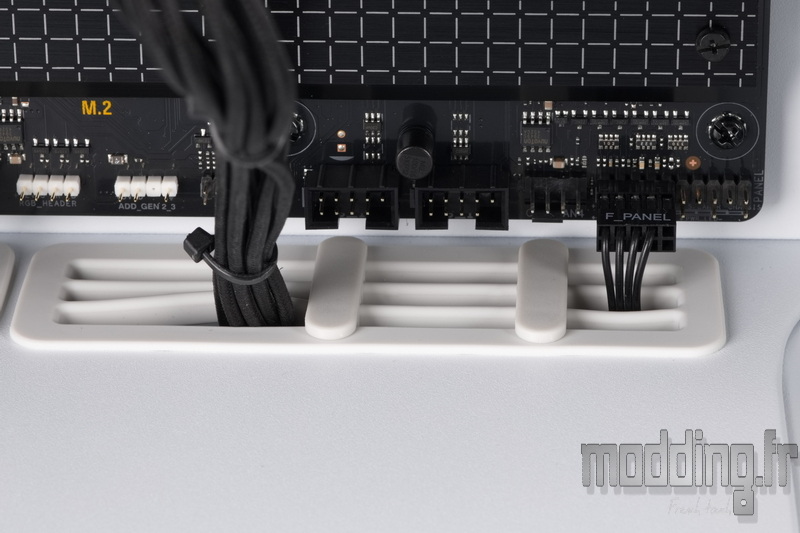

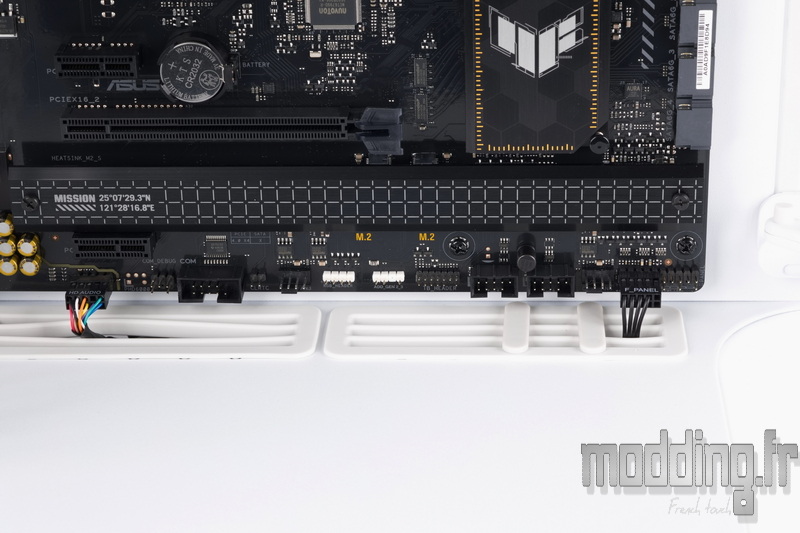

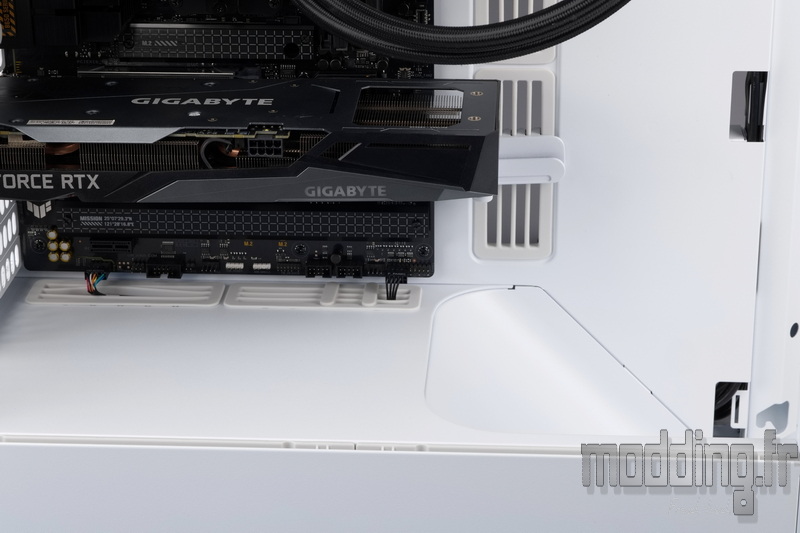

Avant d’installer la carte graphique, nous profitons des ouvertures inférieures pour faire passer les différents câbles destinés aux connecteurs situés sur le bord inférieur de la carte mère.
Là encore, les pinces offrent un réel avantage : on les ajuste pour obtenir un branchement plus propre et mieux maîtrisé.
À noter que nous aurions également pu installer les deux pinces du bundle (modèle 3 points) sur l’ouverture de gauche afin d’ajuster encore mieux la position du câble audio.
Le BF 360 est conçu pour accueillir la carte graphique dans une position classique, à l’horizontale, directement connectée au port PCIe de la carte mère.
Dans cette configuration, son système de refroidissement profite pleinement du flux d’air généré par la rampe de guidage spécifique au boîtier, positionnée face au ventilateur de 180 mm.
C’est d’ailleurs pour cette raison que HAVN ne propose pas d’installation verticale de la carte graphique sur ce modèle. Il reste toutefois possible de la monter dans cette orientation en acquérant le kit VGPU Universel, vendu séparément comme accessoire optionnel.

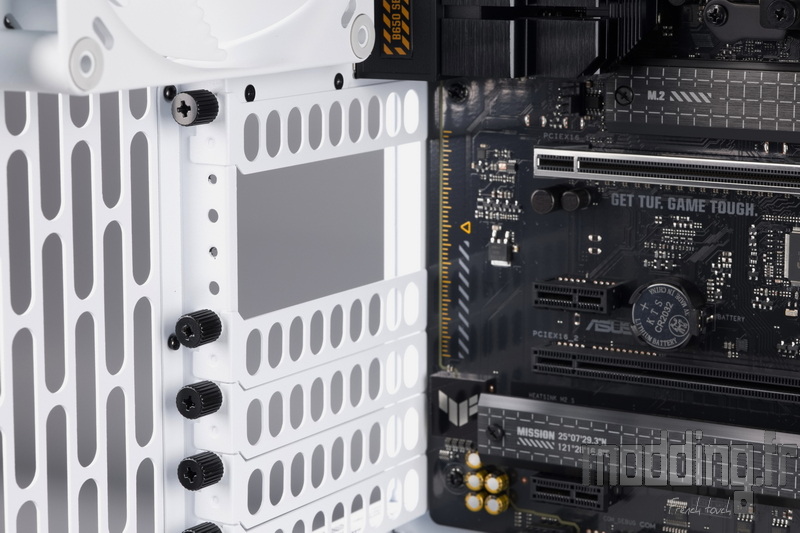

En retirant les équerres d’extension pour installer la carte graphique, on note l’absence de renfort transversal entre celles-ci — un choix devenu courant sur de nombreux boîtiers modernes — ce qui facilite l’accès aux sorties vidéo et simplifie la manipulation.
Le boîtier accepte des cartes graphiques d’une longueur allant jusqu’à 410 mm et d’une largeur maximale de 195 mm.
Autant dire que toutes les cartes actuelles — même les modèles les plus imposants — prennent place sans la moindre difficulté dans le BF 360.

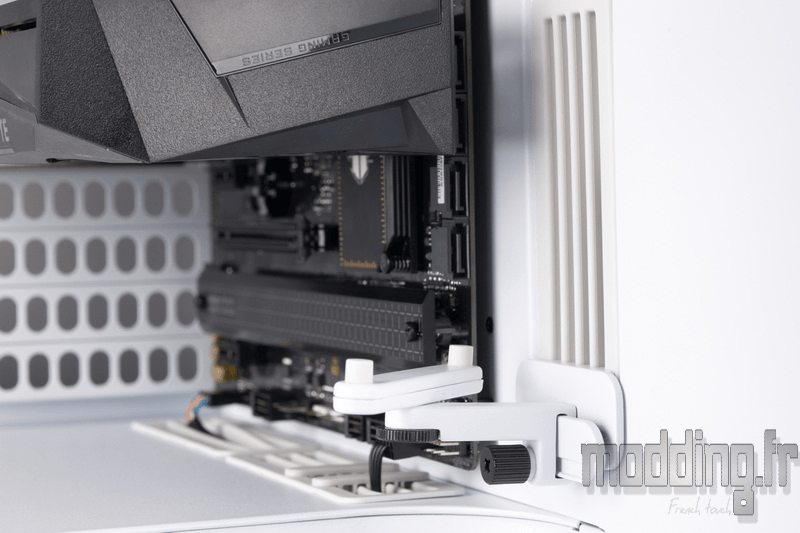

Une fois la carte graphique installée, nous ajustons la position du support anti-affaissement intégré au boîtier.
On commence par desserrer légèrement les deux vis situées à l’arrière du support — accessibles depuis les coulisses — afin de régler la hauteur.
Ensuite, on dessert la vis à main pour ajuster la position du bras, puis on affine le contact avec le carénage de la carte graphique en jouant sur l’orientation du bras pivotant.
Lorsque la position idéale est trouvée, il ne reste plus qu’à resserrer la vis à main ainsi que les deux vis de réglage pour verrouiller l’ensemble.

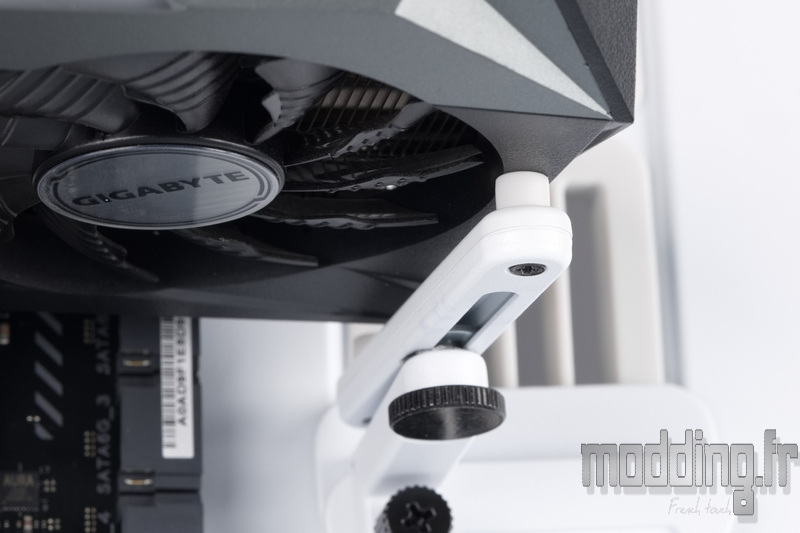

Le bras pivotant à 360° intègre deux plots en caoutchouc à ses extrémités. L’idéal est que ces deux plots entrent en contact avec le carénage de la carte graphique, afin d’éviter que le bras ne se retrouve en porte-à-faux.
Cependant, cette configuration dépend du système de ventilation du GPU : l’objectif premier est de ne pas gêner la rotation des pales. Il faut donc ajuster précisément la position du bras pour assurer un maintien efficace tout en laissant les ventilateurs libres de leurs mouvements.
À noter qu’en plus de pivoter, le bras coulisse également sur son axe, ce qui facilite grandement son ajustement et permet de trouver sans difficulté la position idéale.
Bien sûr, plus la carte graphique est longue, plus elle profite du flux d’air généré par la rampe de guidage.
Notre modèle, avec ses 284 mm, reste légèrement en retrait par rapport à l’angle optimal, mais cela demeure nettement plus efficace qu’un cache-alimentation occupant toute la profondeur du boîtier, ou qu’une configuration reposant sur un ventilateur installé dans la base, comme sur le Corsair Frame 4500X.
En effet, la rampe du BF 360, positionnée à 45°, canalise le flux d’air directement vers le système de refroidissement de la carte graphique. Et dans la version Flow, cet air provient d’un ventilateur H18, capable de générer un débit impressionnant de 164,63 CFM, soit 279,7 m³/h. Un avantage significatif pour assurer une bonne alimentation en air frais du GPU, même lorsque celui-ci n’est pas particulièrement long.
Une fois les composants installés, il est temps de s’atteler au rangement des câbles du côté des coulisses.

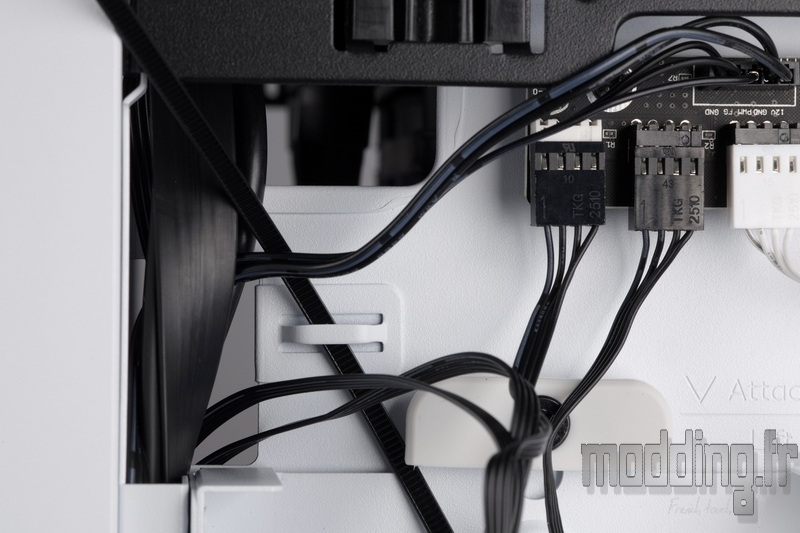

On remarque la présence d’un point d’ancrage à proximité du hub PWM, idéal pour regrouper et maintenir en ordre les câbles provenant des ventilateurs du BF 360 Flow.
On apprécie le cheminement des câbles du panneau de connectique à l’intérieur même de la structure du châssis, ce qui laisse l’espace parfaitement dégagé au niveau des deux cages HDD.

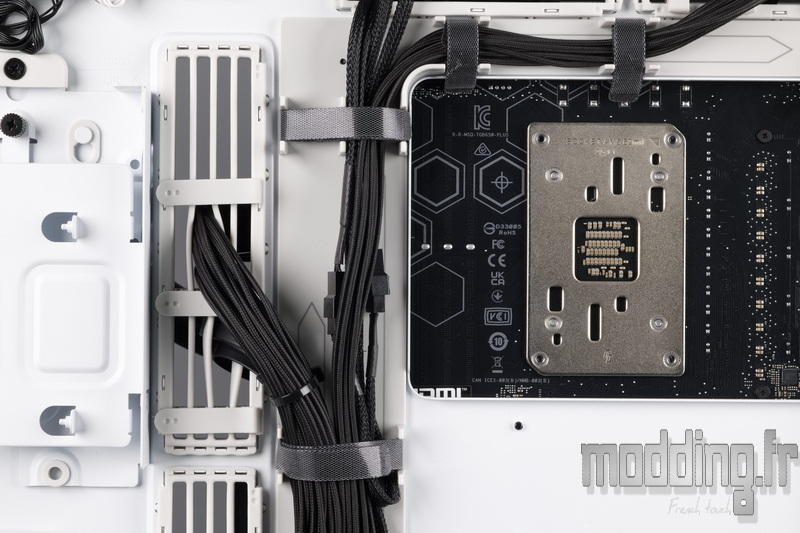

On apprécie grandement les différentes structures en plastique qui permettent d’organiser le routage des câbles de manière claire et efficace.
La conception des bandes Velcro, avec leurs deux extrémités libres, facilite encore davantage le rangement et l’ajustement des faisceaux.
Et l’on n’hésite pas à utiliser les colliers Serflex fournis pour mieux regrouper les petits câbles, comme ceux de la ventilation de notre AIO.

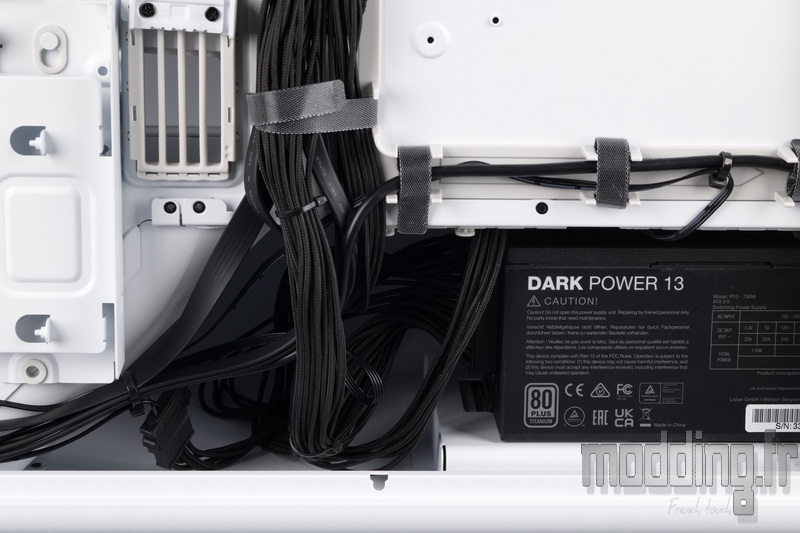

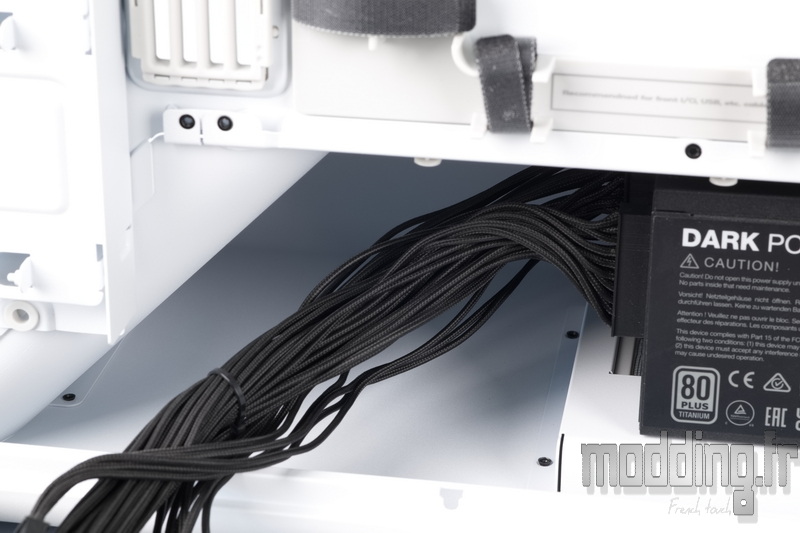

L’espace disponible sous la rampe de guidage permet de loger facilement l’excédent de longueur des câbles issus de l’alimentation, ce qui contribue à un rangement propre et sans obstruction dans les coulisses.
Le système de pinces est réellement astucieux et permet une émergence parfaitement propre des câbles du côté du compartiment principal.

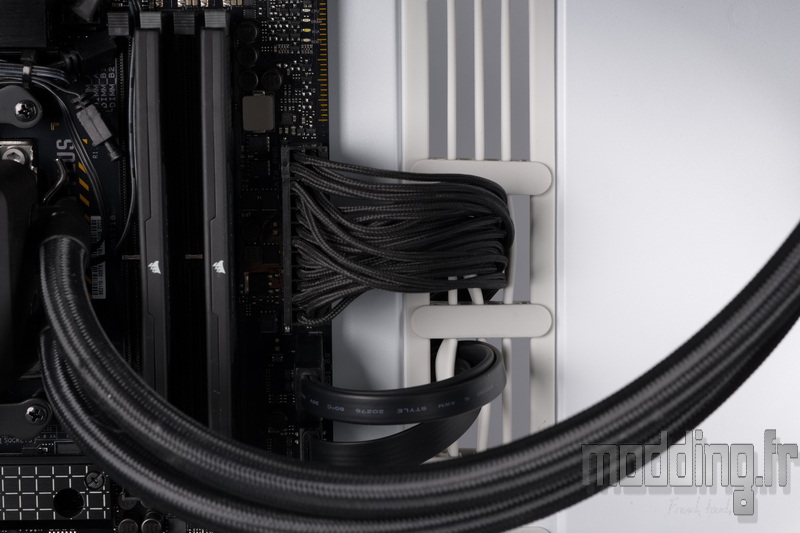

Que ce soit pour le câble ATX ou pour le câblage PCIe, le résultat reste tout aussi propre et bien guidé.
Le BF 360 accepte un système de watercooling basé sur un AIO allant jusqu’à 360 mm dans la partie haute du châssis. On pourra éventuellement regretter que le boîtier ne permette pas l’installation d’un AIO en 420 mm à cet emplacement.
Il reste toutefois possible d’installer un radiateur de 420 mm en façade, mais uniquement sur le modèle BF 360 standard, qui dispose des rails adaptés pour une ventilation en 120 mm ou 140 mm sur le support frontal — rails absents sur la version Flow.

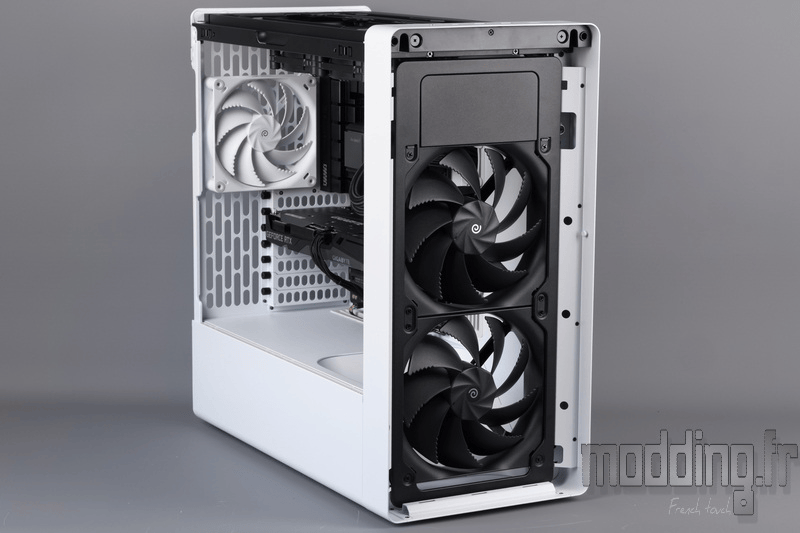

Le support de ventilation supérieur peut également accueillir deux ventilateurs de 180 mm, comme les H18, à condition de retirer le rail spécifique destiné aux formats 120/140 mm.
Si l’on opte pour cette configuration dans la version Flow, on se retrouve alors sur une solution exclusivement en aircooling.
Le boîtier peut accueillir un ventirad allant jusqu’à 195 mm de hauteur.
Nous remettons en place les différents panneaux, une opération qui s’effectue aisément, que ce soit pour la dalle imitation granit de la façade ou pour le panneau supérieur.
On veille simplement à bien appuyer sur les zones où se trouvent les plots sphériques, afin qu’ils s’insèrent correctement dans leurs logements respectifs et garantissent une fermeture optimale.
Si le boîtier n’est pas destiné à être déplacé en dehors du bureau, il n’est pas indispensable de remettre les vis qui sécurisent les portes latérales et le carénage supérieur. Leur maintien reste en effet suffisamment ferme pour un usage sédentaire.

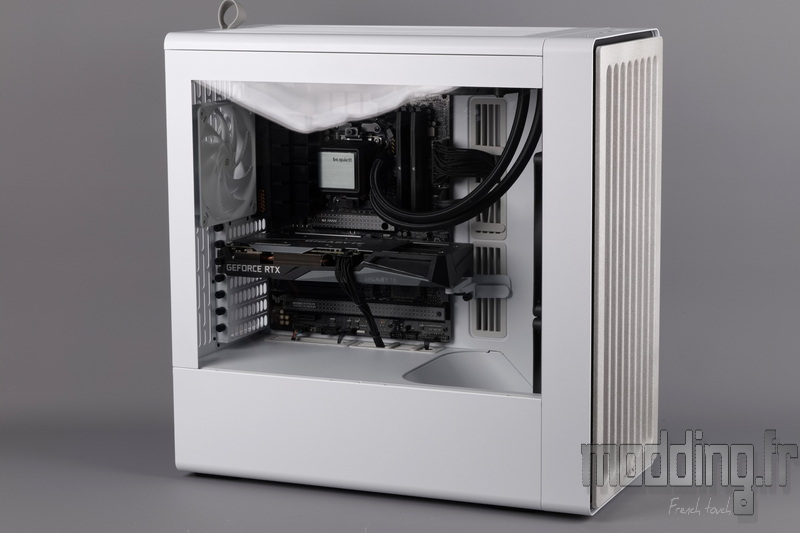

Quelle que soit la couleur du BF 360, le verre trempé reste clair afin d’offrir une vision complète sur les composants installés dans le compartiment principal.
On note également que le BF 360, même dans sa version Flow, ne propose aucun éclairage intégré : HAVN laisse volontairement ce choix à l’utilisateur final, libre d’opter pour une configuration sobre ou de personnaliser son setup avec son propre éclairage.
