Montage :

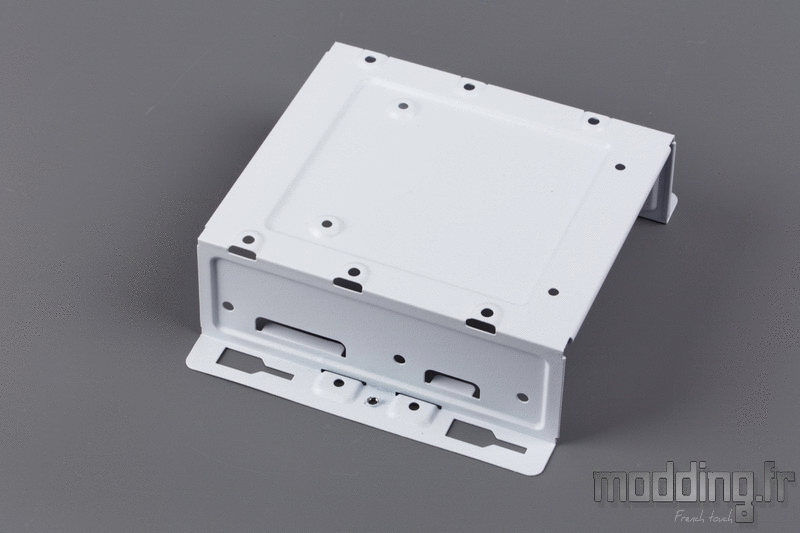

En ce qui concerne le montage d’un disque dur 3.5″, nous avons la cage HDD qui prend place à l’intérieur du cache-alimentation.
Cette cage peut accueillir deux unités 3.5″.

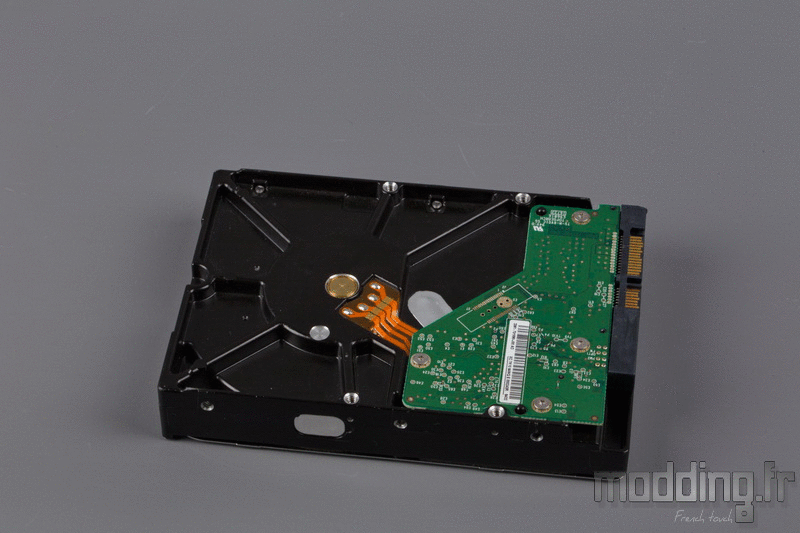

Soit, le disque dur prend place à l’intérieur de la cage.
La fixation se fait alors sur les côtés à l’aide d’un tournevis et de 4 vis UNC-6.32.

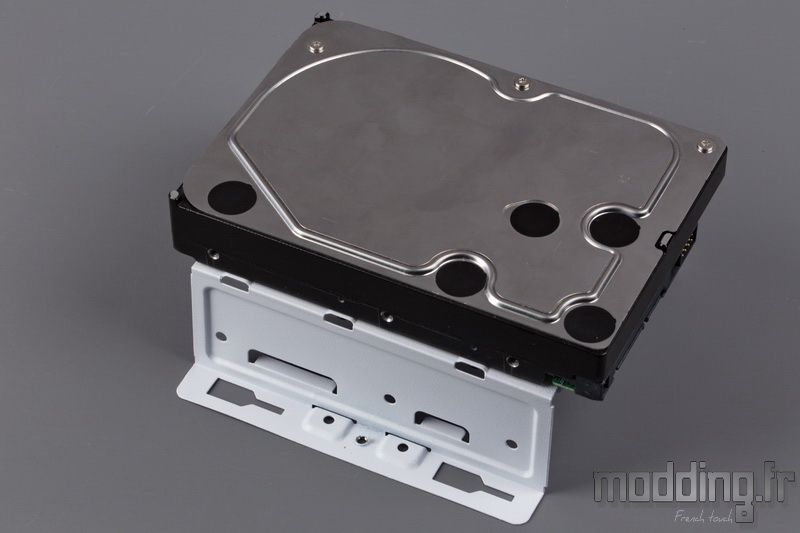

Soit, on positionne le disque dur sur la cage, la fixation se fait par en dessous à l’aide d’un tournevis et des vis UNC-6.32.

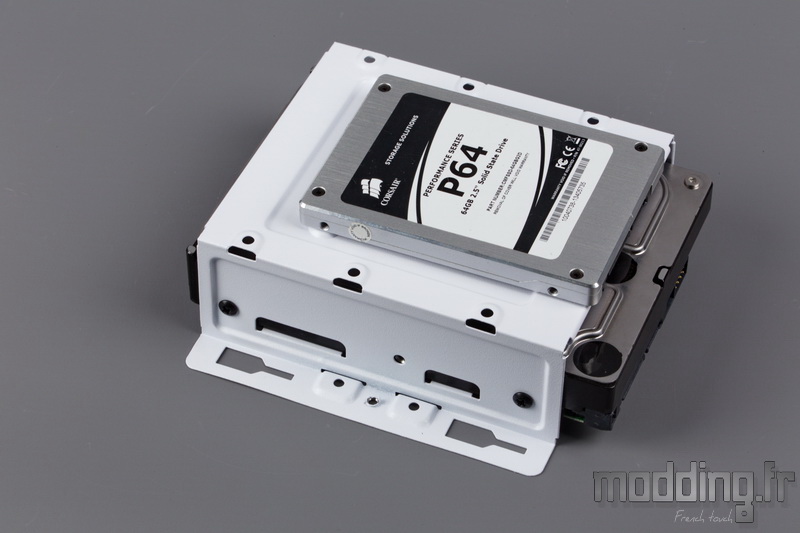

Un disque dur 3.5″ sur la partie supérieure de la cage HDD ou…

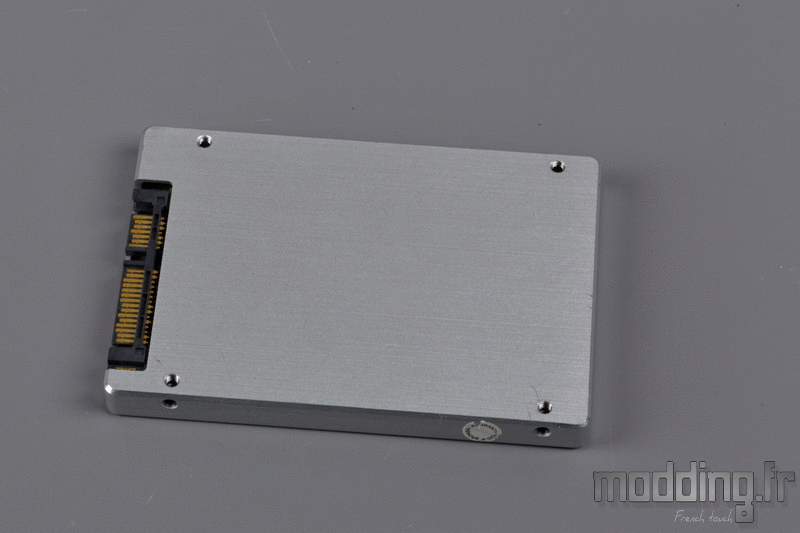

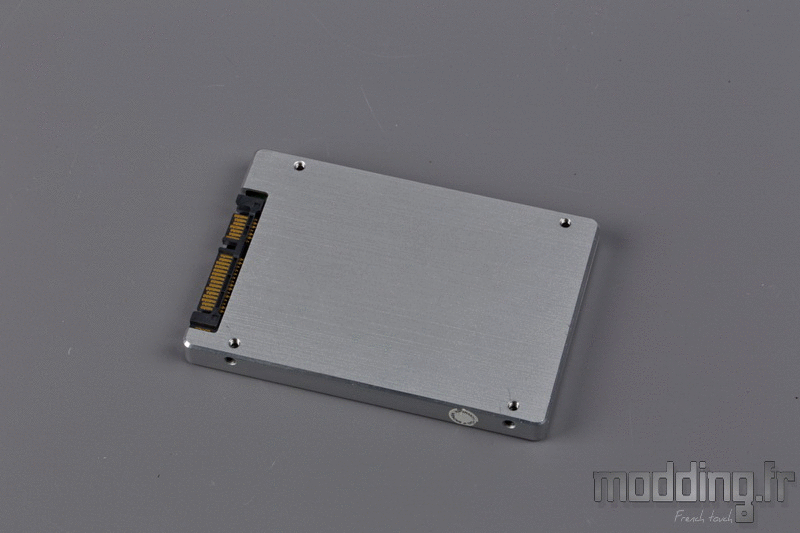

… un SSD.

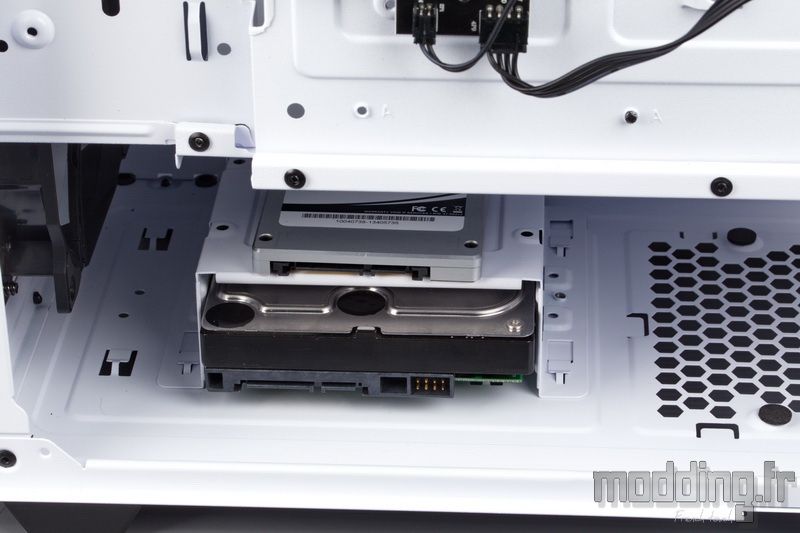

On glisse ensuite la cage HDD sur ses 4 points d’ancrage et on finalise sa fixation avec deux vis installées sous la base du châssis.
Nous avons 6 autres emplacements dédiés au SSD.
4 d’entre eux passent par l’installation du SSD sur un support spécifique.

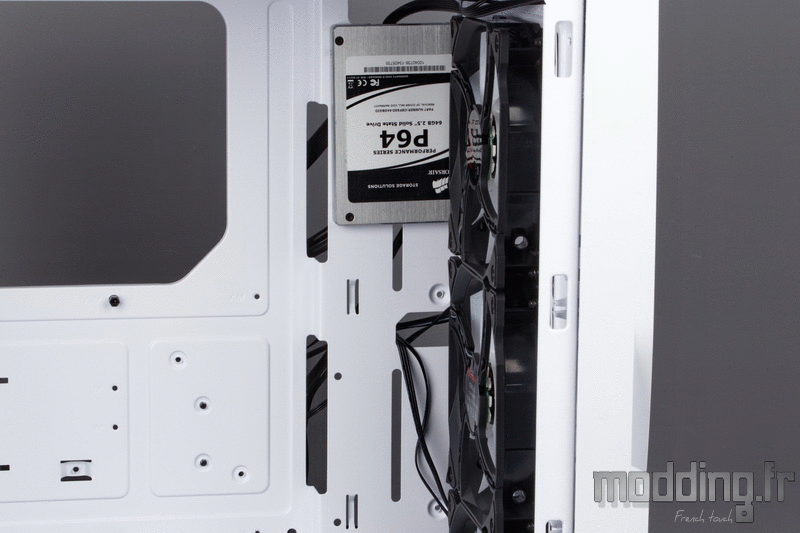

Du côté des coulisses, on utilise le support en acier.
La fixation se fait par en dessous ou sur les côtés avec 4 vis M3.
On glisse ensuite le duo support/SSD dans les encoches prévues à cet effet à l’arrière du plateau de la carte mère.
La vis à main permet de garantir la bonne fixation du support.

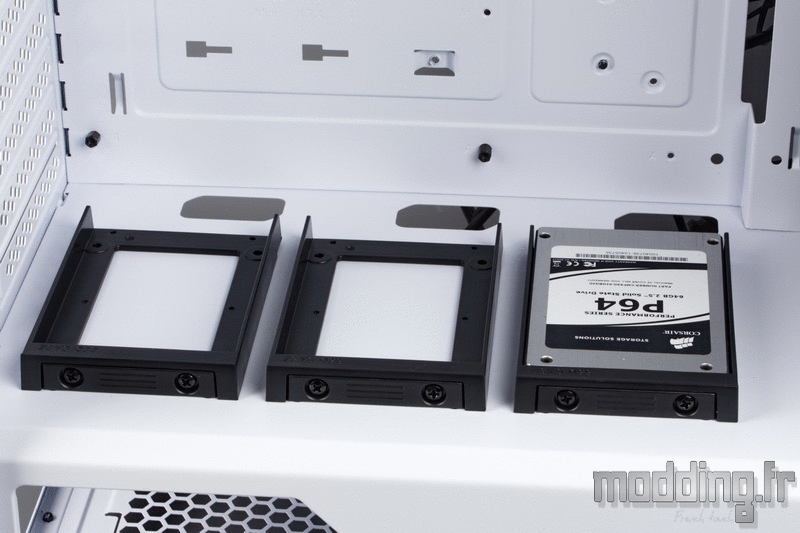

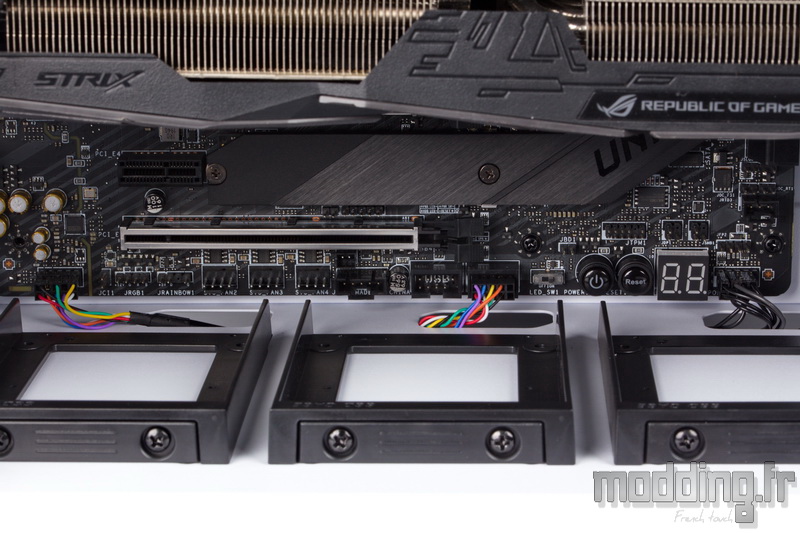

Du côté du compartiment principal, on utilise les supports en plastique.
Au préalable, nous avons vu qu’il faut retirer deux vis de ce support afin de le désolidariser du cache-alimentation sur lequel il est fixé.
La fixation se fait par en dessous avec 4 vis M3.
On veille à orienter le SSD de manière à ce que sa connectique soit à l’opposé du bord du support monté sur ressort.
Le Marbleshell MS30 dispose de trois support SSD de ce type.
Enermax nous propose une troisième option.

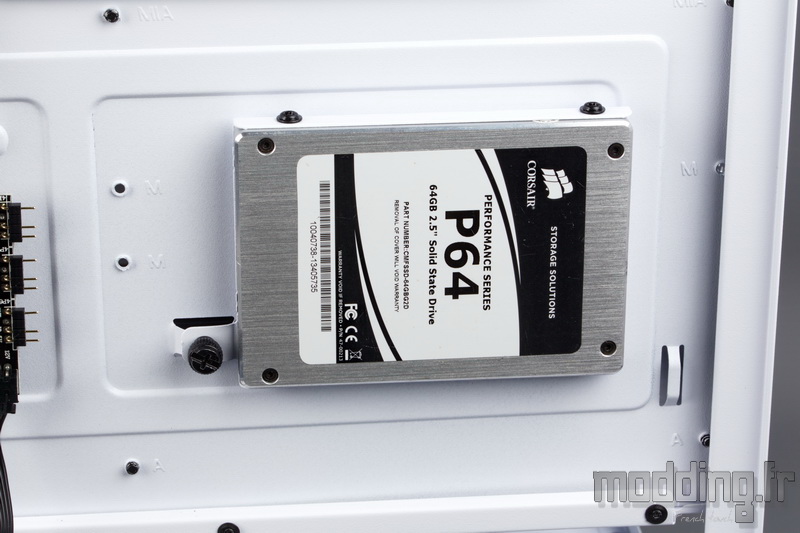

En effet, nous pouvons fixer jusqu’à deux SSD directement sur la paroi métallique à l’avant du plateau de la carte mère.

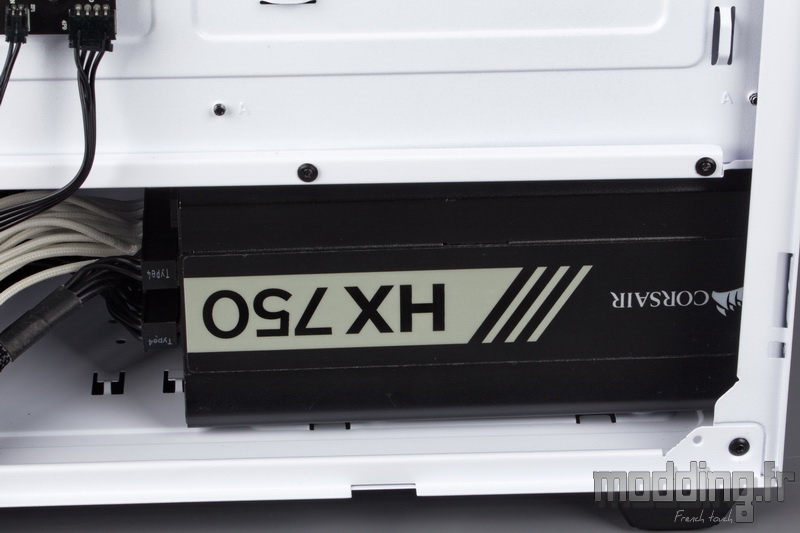

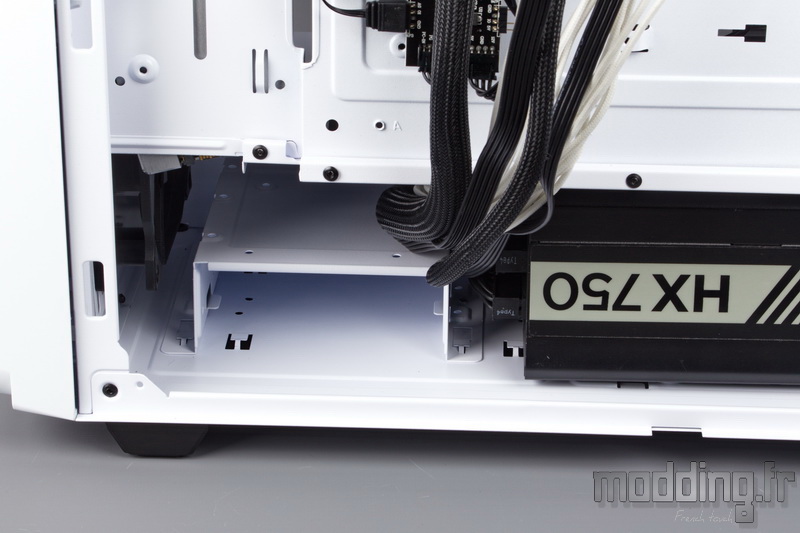

Concernant l’installation de l’alimentation, les 180 mm de notre HX750 présentent un “léger” problème quand il s’agit de glisser le bloc sous le cache-alimentation (du côté des coulisses…).
La solution est alors de déposer la cage HDD hors du châssis pour la remettre en place une fois que nous avons installé notre alimentation.
Mais, force est de constater que les points d’ancrage les plus en arrière ne sont plus accessibles.
Dans le même temps, Enermax limite la profondeur de l’alimentation à 160 mm dans les spécifications de son boitier.
Avec notre bloc de 180 mm de profondeur, on peut cependant remettre la cage HDD dans sa position avancée.
Mais cette position condamne l’installation d’un radiateur de Watercooling 360.
La dernière option est bien sûr de se passer de cette cage, ce qui reste largement envisageable vu le nombre d’emplacements pour SSD.
Par ailleurs, nous recommandons de brancher les différents câbles nécessaires à la configuration avant de finaliser l’installation du bloc, surtout si nous installons deux disques durs.

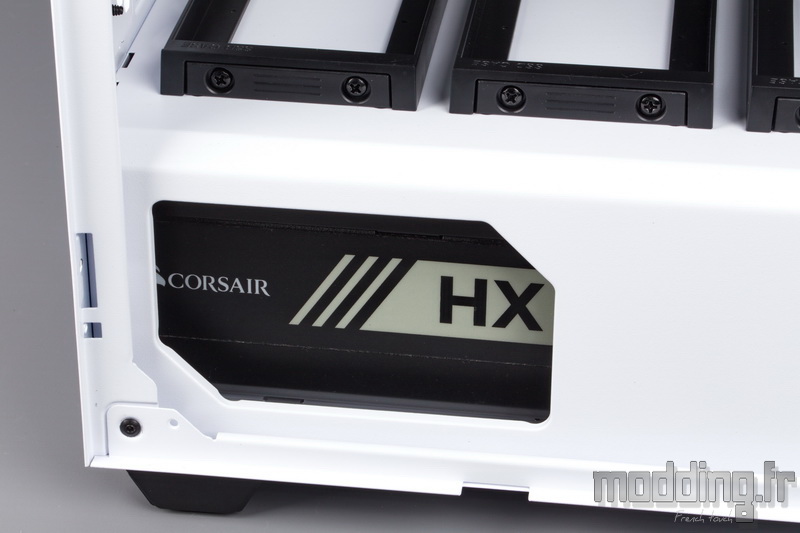

La fenêtre positionnée sur la partie arrière du flanc du cache-alimentation permet donc de voir le côté du bloc.
Comme nous l’avons dit, certains blocs se prêtent volontiers au jeu, d’autres moins.
A nous alors de modifier l’étiquette en conséquence.
Cet aspect du Marbleshell MS30 ne nous semble pas réellement indispensable, par contre la présence d’un support dédié à l’alimentation est à notre avis plus intéressante.
Il permet de glisser le bloc par l’arrière du boitier.
Ainsi, nous pouvons facilement rajouter les câbles rien qu’en faisant glisser le bloc dans son logement et nous avons moins de contraintes quant à sa mise en place que lorsque nous insérons le bloc par les coulisses.
On positionne les trois entretoises présentes dans le bundle puis nous installons ensuite la carte mère sur ses entretoises. Il est à noter que l’entretoise centrale ne dispose pas d’un déport facilitant le centrage de la carte mère.
La fixation passe par des vis de type M3.

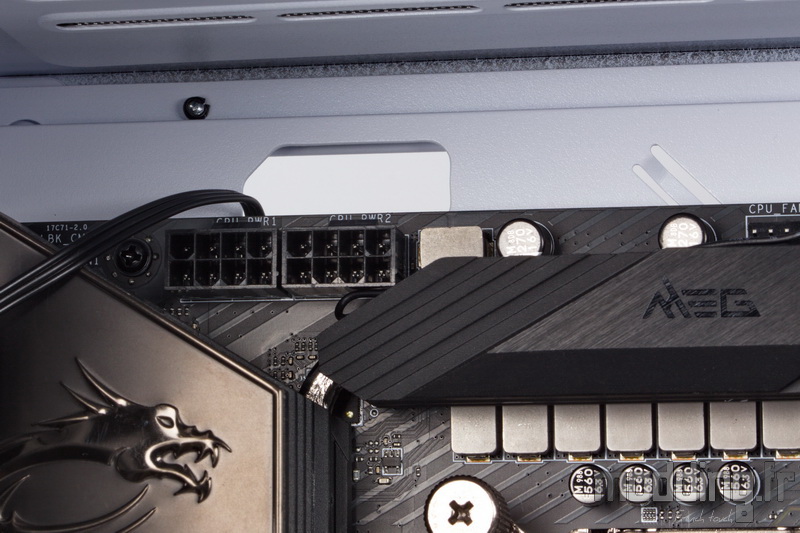

Mais avant de fixer la carte mère, on conseille de glisser le câble CPU par son ouverture dédiée.
On peut constater que la carte mère couvre une partie de cette ouverture.
Le décalage des points de fixation vers la porte principale est plus favorable à la mise en place d’un radiateur associé à une ventilation en 120 mm.

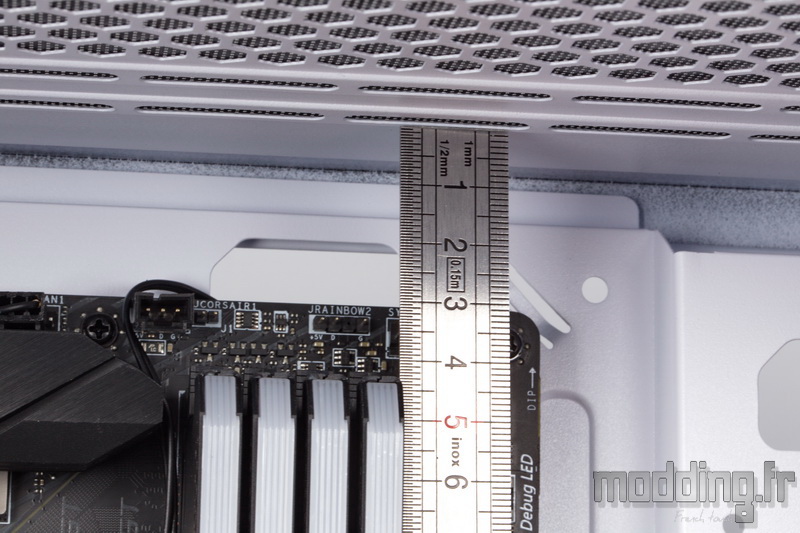

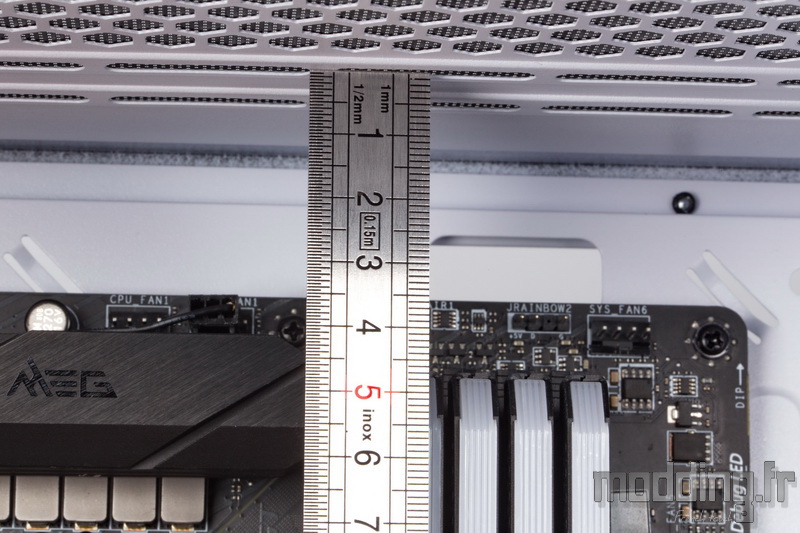

Comme on peut le voir, notre réglet passe juste devant nos barrettes mémoires.
Mais, cela va dépendre de la hauteur desdites barrettes…
La question ne se pose même pas en ce qui concerne un radiateur de Watercooling couplé à une ventilation en 140 mm.
On bute contre les barrettes et la place disponible n’est clairement pas suffisante.

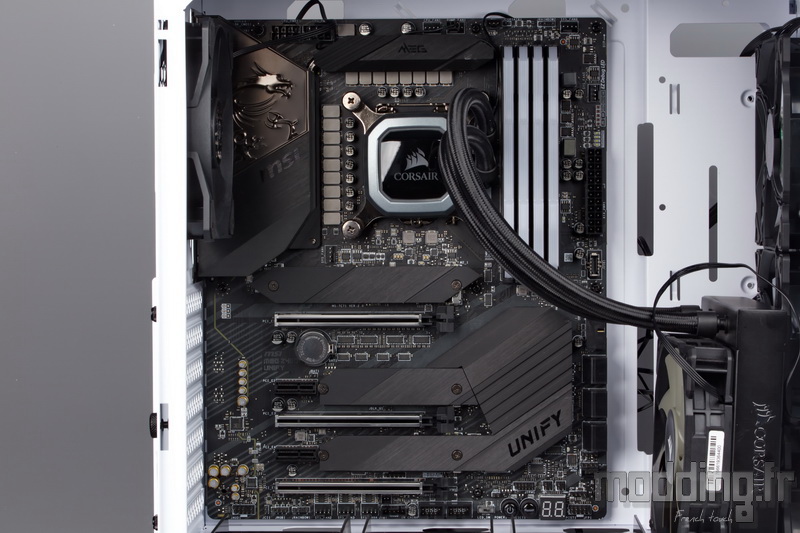

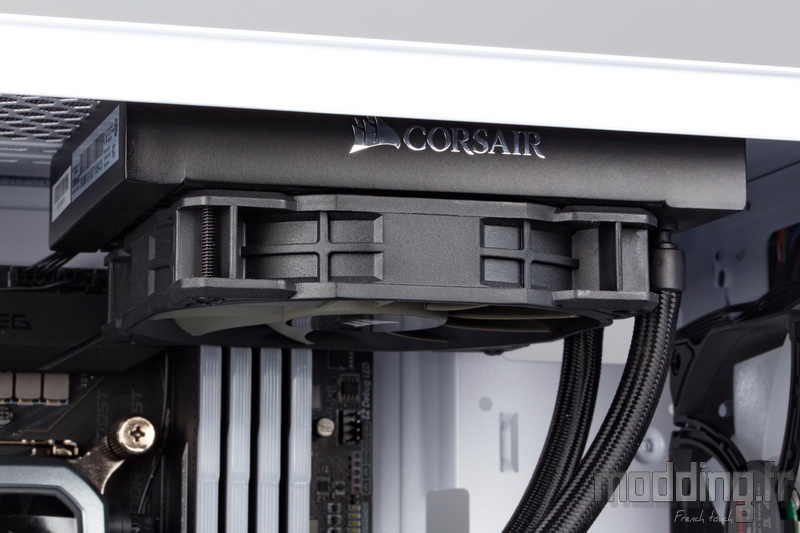

Nous arrivons à caser notre H75.
C’est juste, mais ça passe !
L’installation est donc rendue possible grâce à la présence de notre kit de mémoire Vengeance RGB PRO SL dont la hauteur est de 44 mm.

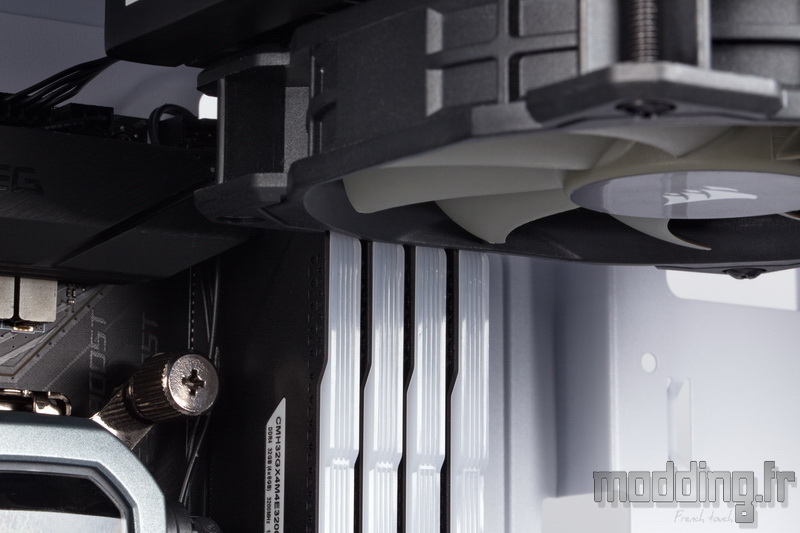

Mais comme on peut le voir, même avec cette hauteur, nous n’aurions pu installer notre AIO si les barrettes ne comportaient pas un biseau sur leurs extrémités.
Pour qu’une telle installation se fasse sans problème, il faut que les barrettes ne dépassent pas 42 mm de hauteur.
Une hauteur plus élevée compromet l’installation d’un radiateur dans la partie haute du châssis.
Le Marbleshell MS30 nous pose un autre problème…

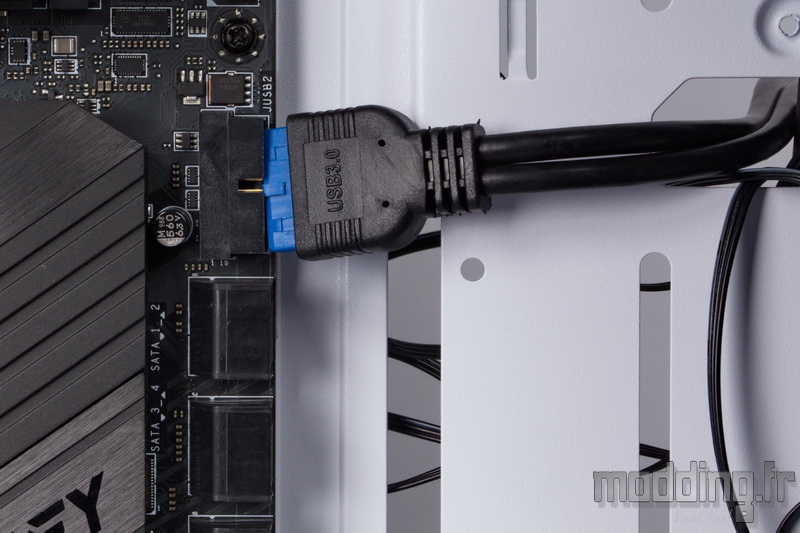

Du moins avec notre carte mère et plus précisément avec notre port USB 3.0 interne qui se présente sous la forme d’une prise coudée à 90°.
Glisser la prise USB 3.0 du boitier à travers l’ouverture ne pose pas de problème, mais connecter ladite prise sur le port interne de notre carte mère et l’on ne peut que constater que le manchon de la prise bute contre la structure métallique du plateau de la carte mère.
Dans ce cas, nous glissons la prise USB 3.0 du boitier par une autre ouverture, mais cela ne résout pas notre problème de branchement.
En effet, le décalage de la paroi vers le compartiment principal empêche le branchement.
Ce désagrément est lié à la position du port USB 3.0 interne sur notre carte mère et surtout en raison de son format coudé à 90°.
Nous ne devrions pas avoir ce genre de problème avec d’autres cartes mères.

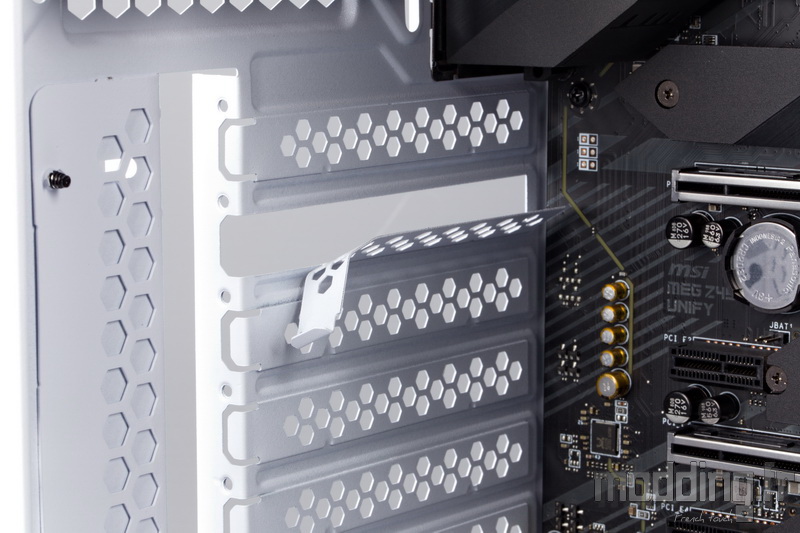

Avant d’installer la carte graphique, il nous faut arracher les équerres correspondant à son positionnement au sein du boitier.
Des équerres que l’on ne pourra plus utiliser par la suite…

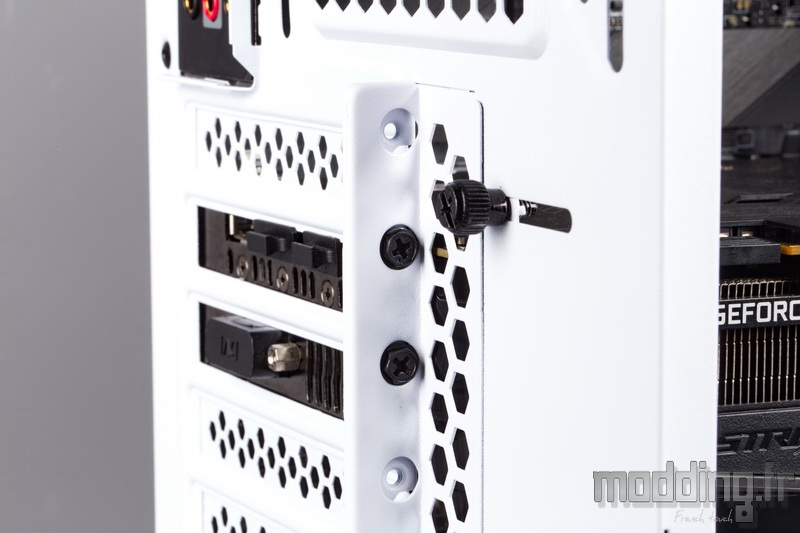

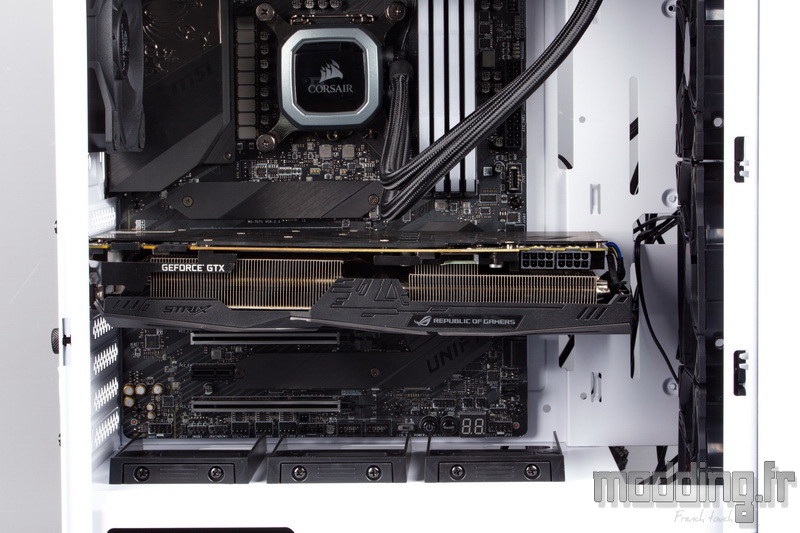

La fixation de la carte graphique s’effectue à l’arrière du boitier.
Le volet coulissant dispose d’orifices permettant d’accéder aux différentes vis.
A ce propos, en l’absence de vis, nous devons utiliser celles présentes dans le bundle.
Selon Enermax, 357 mm sont disponibles pour la carte graphique.
Nous voulons bien retrouver cette valeur, mais pour cela, il faut retirer les ventilateurs présents à l’avant du boitier…

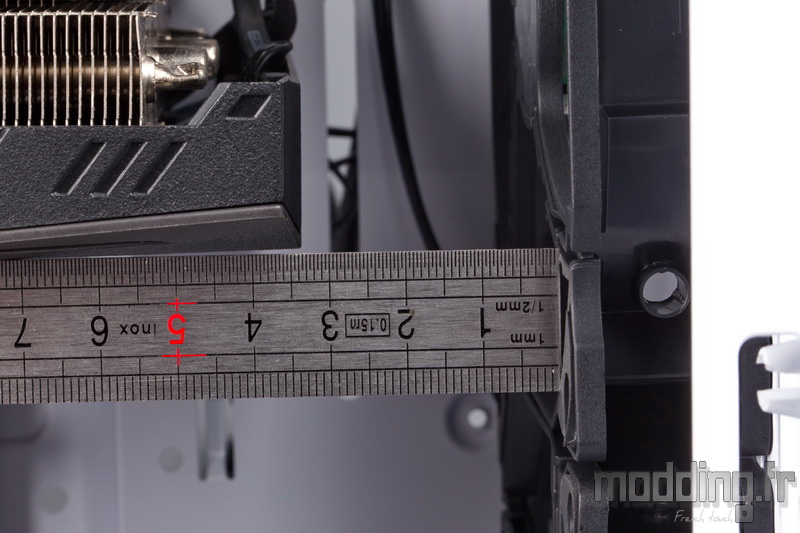

La clairance réelle est de 332 mm.
Notre carte graphique mesure 298 mm, la place restante demeure à peine suffisante pour glisser le radiateur d’un système de Watercooling de type AIO mesurant généralement 27 mm d’épaisseur.
Nous glissons le câble audio et le câble USB 2.0 par son ouverture dédiée, ainsi que les câbles du boitier par les autres ouvertures présentes sur la partie supérieure du cache-alimentation.

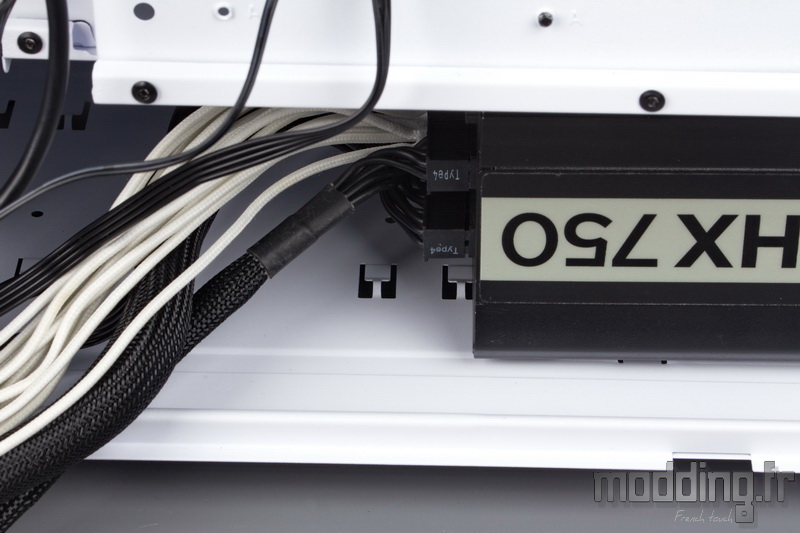

Nous effectuons le branchement des différents câbles issus de l’alimentation.
Les points d’ancrage au niveau des coulisses facilitent grandement le rangement des câbles.
Nous n’avons pas de mal à regrouper la majorité des câbles à l’avant du plateau de la carte mère, seul le câble CPU se faufile le long du montant arrière du châssis.
L’accès à l’arrière du Socket est optimal.
Sur un plan Aircooling, nous disposons de 175 mm pour le ventirad avant qu’il ne rentre en contact avec le panneau en verre trempé.

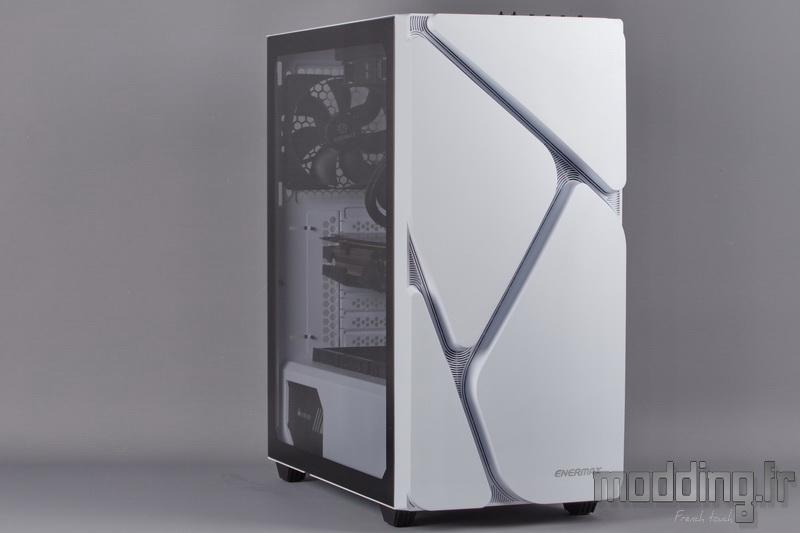

Nous remettons en place les portes latérales.
L’aspect fumé du verre trempé se révèle très léger et ne dissimule que très peu les détails de notre configuration et donc du câblage présent dans le compartiment principal.
Ne reste plus qu’à brancher le cordon secteur et à appuyer sur le bouton Power afin de voir comment s’illumine le Marbleshell MS30.
Un aspect que nous détaillons dans la rubrique suivante.
