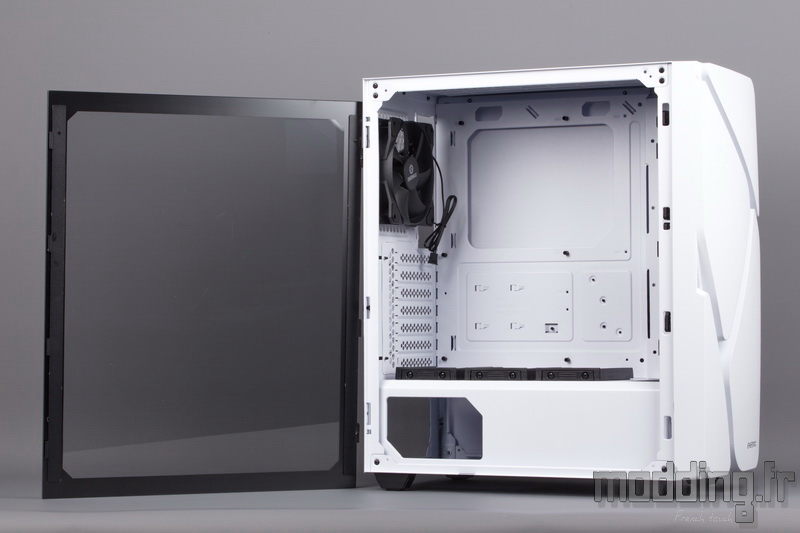

L’intérieur :
L’intérieur de notre Marbleshell MS30 est immaculé de blanc mis à part quelques accessoires comme la ventilation et les supports SSD prenant place sur le plateau du cache-alimentation.
Le verre trempé présente un aspect légèrement fumé.
L’ouverture de ce panneau en verre trempé requiert deux étapes.
Dans un premier temps, nous retirons les vis à main.
Au passage, notons la présence d’un second orifice taraudé au-dessus de ladite vis à main. Cet orifice n’est pas utilisé dans le Marbleshell MS30 et l’on veille à ne pas se tromper lors de la repose du panneau en verre trempé pendant que l’on remet en place les deux vis à main.
Puis nous déplaçons la vis à main centrale dans le sens de la flèche.
Cette vis pousse la patte centrale de l’armature arrière du panneau en verre trempé ce qui permet d’entrouvrir ce dernier.
Il ne nous reste plus qu’à libérer la porte latérale des encoches positionnées à l’avant du châssis.
On note que l’armature métallique ne couvre pas toute la périphérie du verre trempé, mais seulement les montants.
Une armature collée sur le verre par l’utilisation d’une bande adhésive noire, ceci pour qu’aucune vis apparaisse sur la face externe de la vitre.
Le montant antérieur dispose de quatre appendices qui viennent se loger…

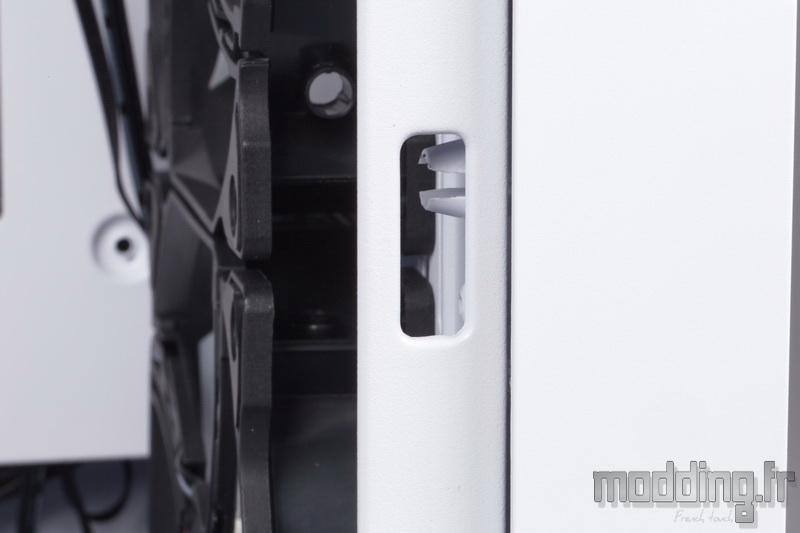

… Dans les ouvertures présentes sur le bord antérieur du châssis.
Lors de la repose de la porte, nous procédons d’abord à l’insertion du panneau en verre trempé sur l’avant du châssis.

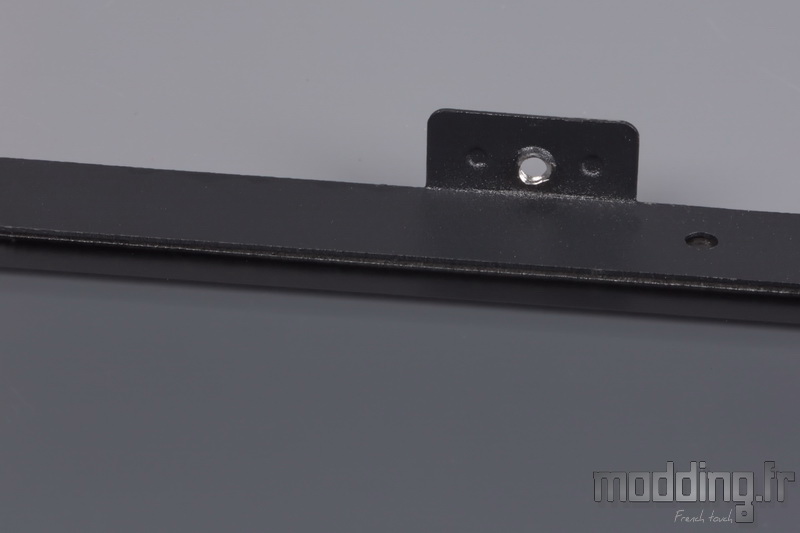

Le montant arrière de la vitre dispose de deux appendices intégrant un point de fixation taraudé dans lequel va s’insérer la vis à main.
Un troisième appendice se positionne au centre du montant et dispose d’une petite encoche.
Encoche sur laquelle s’appuie la vis à main centrale pour entrouvrir la porte latérale.
Ces trois appendices s’insèrent dans leurs ouvertures respectives présentes dans le montant arrière du châssis.
On distingue la partie interne de la vis à main centrale qui va pousser l’appendice central.
Le châssis opte pour une répartition classique dans le sens de la hauteur avec la présence d’un cache-alimentation dans la partie basse du boitier.

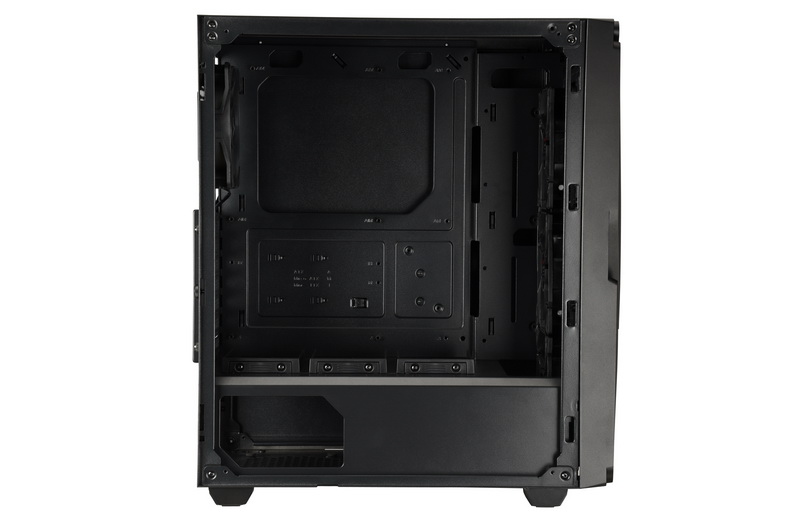

La version noire du Marbleshell MS30 opte bien sûr pour un intérieur tout de noir vêtu.
Le plateau de la carte mère est doté d’une très large ouverture pour accéder à l’arrière du Socket.
On peut noter que cette ouverture déborde allègrement de l’emplacement destiné à une carte mère au format mini ITX.

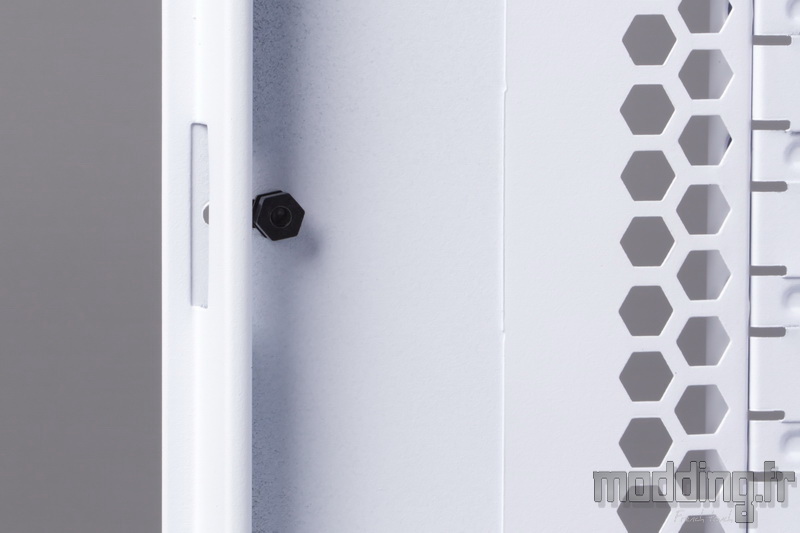

Six des neuf entretoises sont en place sur le plateau. Nous rajouterons les trois autres qui sont incluses dans le bundle, toutefois, nous regrettons qu’Enermax ne fournisse pas le petit outil qui facilite l’installation de ces dernières entretoises.
Le Marbleshell MS30 se limite à une carte mère au format ATX.

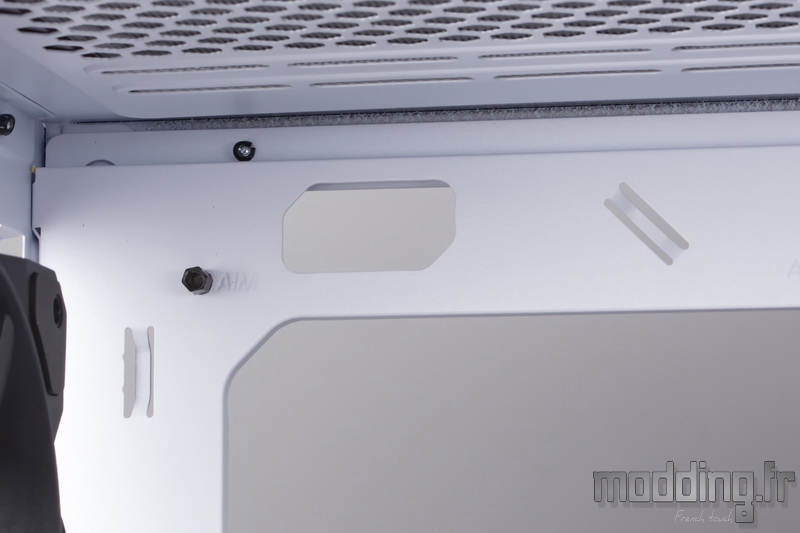

Une première ouverture se positionne dans le coin supérieur et arrière du plateau de la carte mère. Elle permet de glisser le câble CPU ainsi que le câble d’alimentation du ventilateur arrière du boitier.
Une seconde ouverture se positionne plus en avant et permet de glisser le câblage de la ventilation supérieur ainsi que celui de la pompe d’un éventuel système de Watercooling de type AIO.
Une troisième ouverture se situe sur la partie antérieure du plateau de la carte mère.
Elle permet de glisser les câbles issus du panneau des connectiques du boitier. Nous verrons lors du démontage que ces derniers prennent un tout autre chemin les menant directement dans les coulisses.
Deux passages sont présents à l’avant du plateau de la carte mère.
On note qu’elles se positionnent sur un déport engendré par le décalage de la partie antérieure du plateau de la carte mère vers le compartiment principal.
Ce dispositif permet d’agrandir les coulisses afin de ranger les câbles dans cette partie du boitier. En effet, nous verrons que derrière le plateau de la carte mère, la place est comptée.
Cette partie avant du plateau de la carte mère propose plusieurs points de fixation.
On note ainsi la présence de deux sillons, large de quelques millimètres.
Ils permettraient de fixer un réservoir de Watercooling, mais l’installation d’un tel circuit au sein du Marbleshell MS30 nous parait illusoire.
On peut utiliser le sillon inférieur pour fixer un support de carte graphique tout en ajustant sa hauteur, mais Enermax ne fournit pas ce genre d’accessoire.
Entre les deux sillons, nous découvrons un autre passage dans lequel nous glissons les câbles des trois ventilateurs aRGB du Marbleshell MS30.
Nous remarquons aussi la présence de points de fixation dont l’écartement correspond à l’entraxe des points de fixation d’un SSD. Nous pouvons installer jusqu’à deux SSD de ce côté du châssis.
Un cache-alimentation, en acier, prend place dans la partie basse du châssis, délimitant ainsi le compartiment inférieur dans lequel nous avons une cage HDD ainsi que l’emplacement de l’alimentation.
L’arête du cache présente un large biseau.

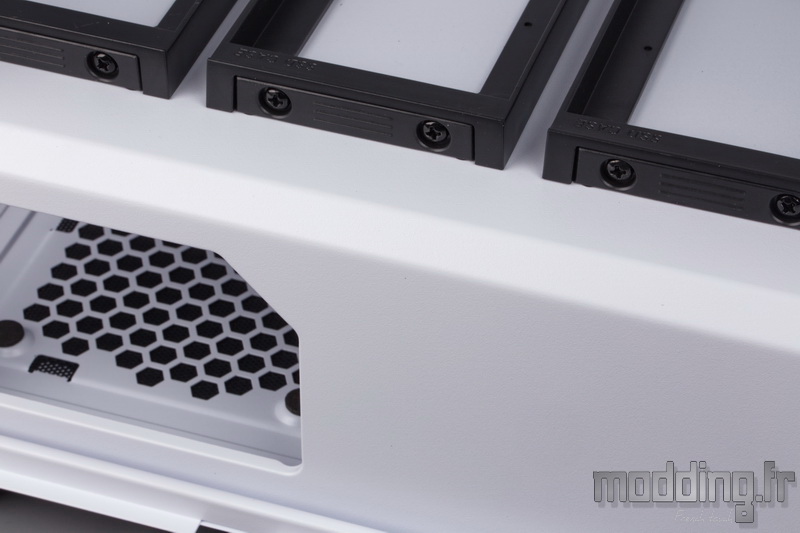

Point de support dédié à l’alimentation, néanmoins Enermax cède à la mode actuelle avec la présence d’une fenêtre sur le flanc du cache-alimentation afin de rendre visible la paroi latérale du bloc.
En effet, certains blocs disposent d’un affichage RGB voire un écran LCD sur le côté. A défaut, nous aurons toujours le nom de l’alimentation visible, à condition que le logo tombe bien en face de la fenêtre.
Nous disposons d’une large ouverture permettant l’installation d’un radiateur de Watercooling à l’avant du boitier.

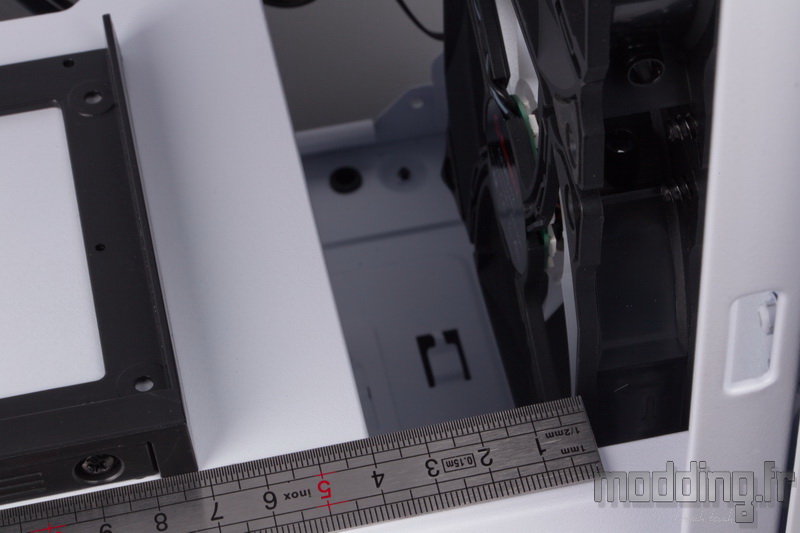

On mesure une distance d’une quarantaine de millimètres.
Une distance idéale pour les radiateurs équipant les divers AIO, mesurant généralement 27 mm d’épaisseur.

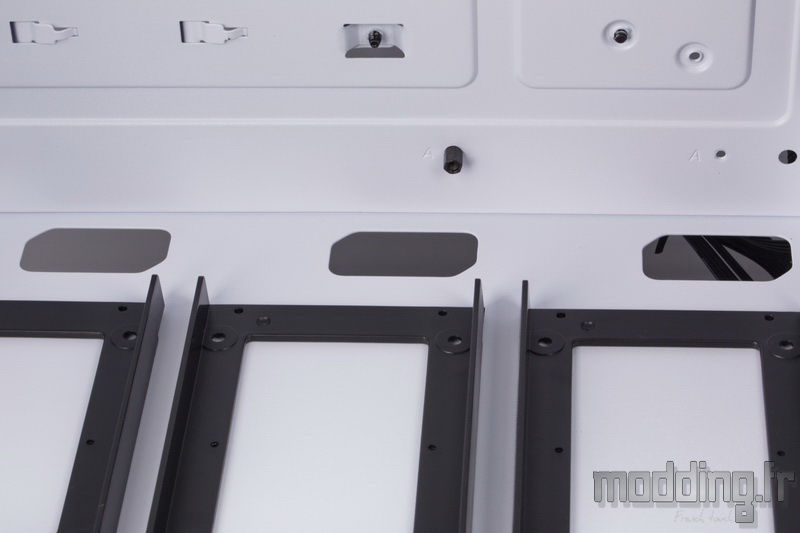

Le plateau du cache-alimentation est occupé par trois structures en plastique qui peuvent accueillir un SSD.
Trois ouvertures sont disposées sur le bord interne du cache-alimentation afin de glisser les différents câbles de ces SSD, ainsi que les câbles qui se connectent sur les prises présentes sur le bord inférieur de la carte mère.
Enermax a, comme qui dirait, décidé de se compliquer un peu la vie dans l’élaboration de ses supports SSD.
Notamment sur le système de fixation, non pas du SSD, mais du support en lui-même sur le plateau du cache-alimentation.

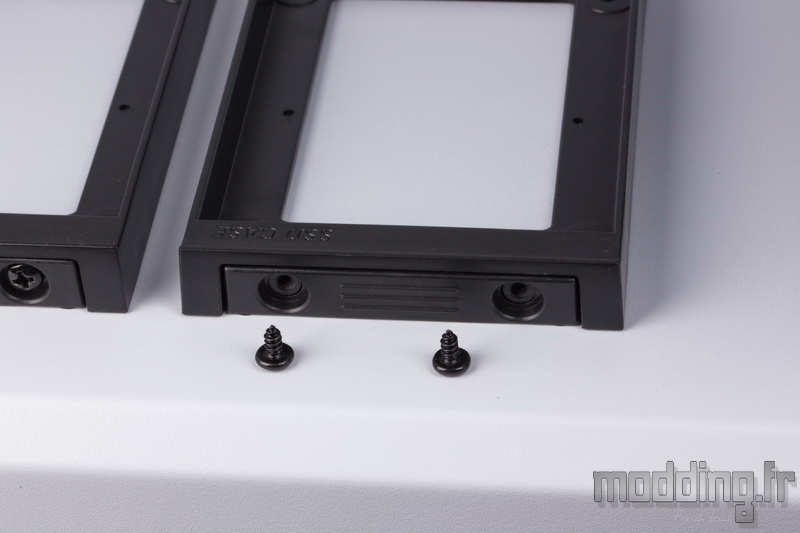

Pour effectuer leur dépose, nous devons dans un premier temps retirer les deux vis.
Nous exerçons ensuite une pression sur le bord antérieur du tiroir.
Cette manipulation permet de libérer les deux petits plots de ce bord de leur emprise dans les orifices du cache-alimentation.
C’est seulement à ce moment que nous pouvons ôter le support du cache-alimentation, et ce, juste pour y installer le SSD ou du moins le fixer sur ledit support.

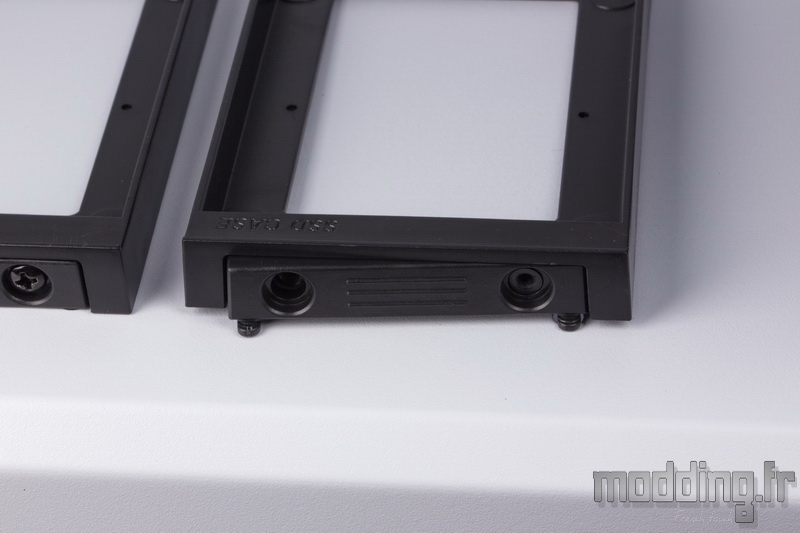

On distingue le dispositif du bord antérieur qui est monté sur deux ressorts.

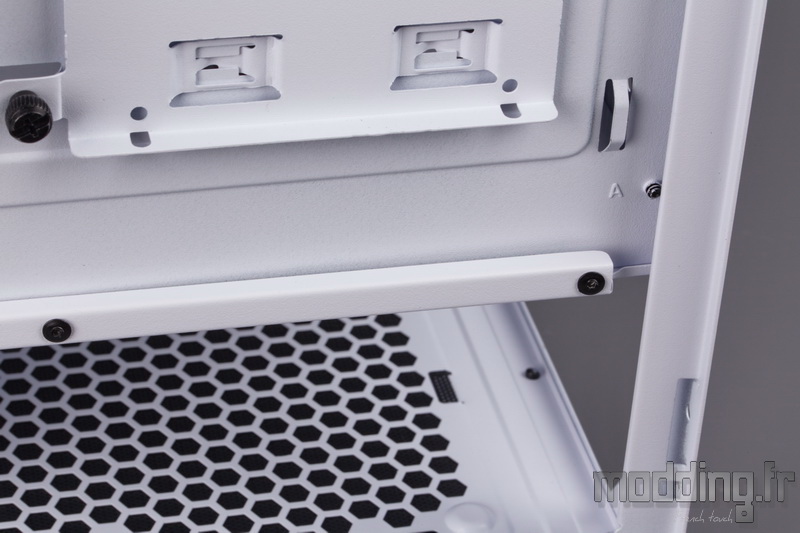

En remontant sur la paroi arrière du châssis, on retrouve les 7 équerres.

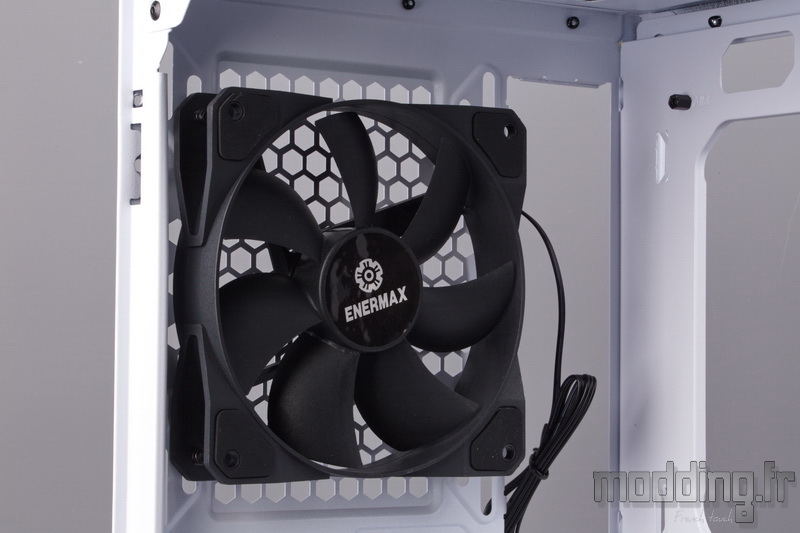

Plus haut, l’emplacement de ventilation arrière est occupé par un ventilateur en 120 mm positionné en extraction.
Ce ventilateur tout de noir vêtu n’embarque aucune LED.
Dans la partie supérieure du châssis, nous retrouvons l’emplacement pour deux ventilateurs en 120 mm ou en 140 mm.
En redescendant sur l’avant du châssis, nous avons pas moins de trois ventilateurs aRGB.
Les coulisses avec les différents câbles issus de la connectique du boitier.
Tous ces câbles sont habillés de noir.
Au passage, on constate que les trois ventilateurs aRGB du Marbleshell MS30 disposent d’un câble d’alimentation doté d’une prise 3-pins et d’une prise Molex.
Cette prise Molex se présente sous la forme d’une prise gigogne, ce qui permet de connecter les prises Molex de chaque ventilateur entre elles. Nous aurions préféré qu’Enermax fournisse un adaptateur 3 en 1 afin de connecter les ventilateurs sur une seule prise FAN de la carte mère, en lieu et place de ces prises Molex.

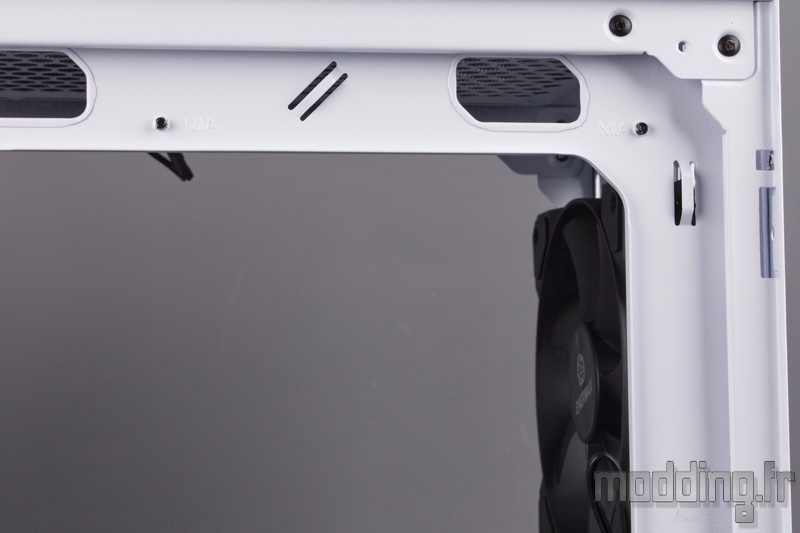

La plupart des passages de câbles sont accompagnés de points d’ancrage comme ici avec les principales ouvertures…
… Ou là, de part et d’autre du passage de câble CPU.

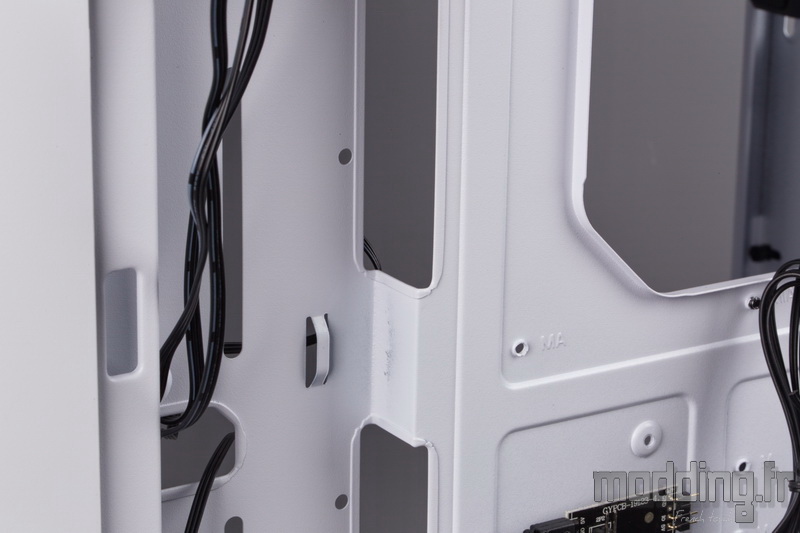

On constate que le bord interne du cache-alimentation présente un repli de sa paroi en acier sur lequel est fixé le plateau de la carte mère afin de renforcer sa rigidité structurelle.
Cependant, ce dispositif occupe de la place du côté des coulisses et ne permet pas de passer les câbles à ce niveau. Nous pouvons tout juste glisser le câble CPU dans la partie arrière qui reste ouvert.
Cette photo nous permet de bien nous rendre compte du décalage de la partie avant du plateau de la carte mère vers le compartiment principal.
Cela dégage une bonne place pour ranger l’ensemble des câbles comme nous le verrons dans la section montage.
Sous la large ouverture permettant d’accéder à l’arrière du Socket, nous avons un support pour SSD.
Contrairement aux supports présents sur le cache-alimentation, sa structure est en acier. Il se fixe à la paroi du plateau de la carte mère par un système d’encoches et d’une vis à main noire. Cette dernière n’est pas solidaire de ladite structure.

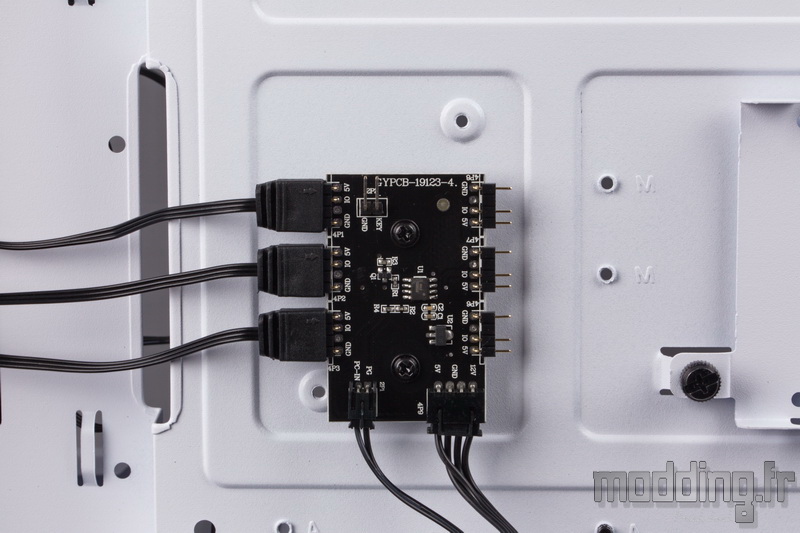

A ses côtés, nous avons le contrôleur aRGB du Marbleshell MS30.
Nous fournissons plus de détails sur la fonction de chaque prise dans la rubrique suivante.

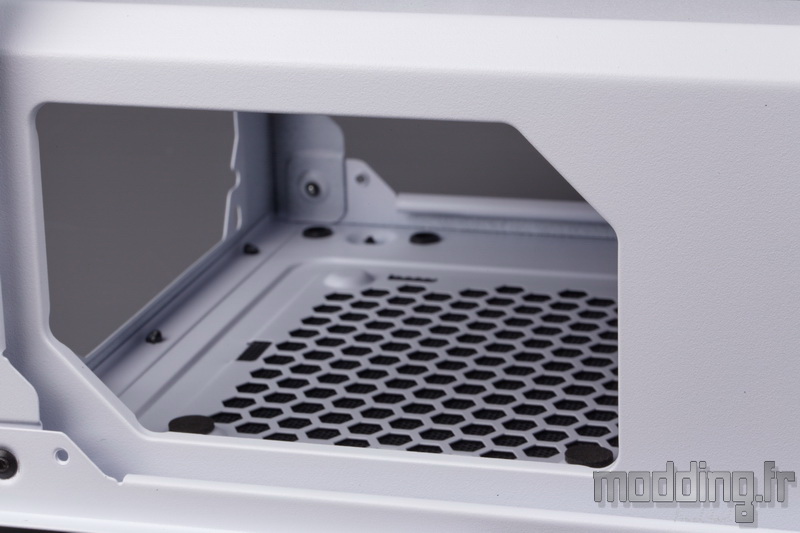

Dans le compartiment inférieur, nous avons la cage HDD.
Une cage HDD présentée dans sa plus simple expression, sans le moindre tiroir.
La cage peut accueillir deux disques durs 3.5″ ou un disque dur 3.5″ et une unité 2.5″.

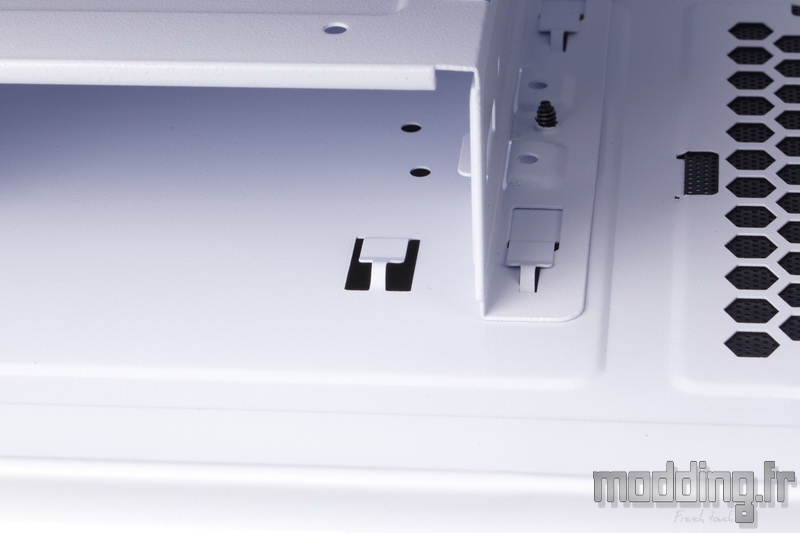

La cage peut se décaler vers l’avant du châssis afin de laisser plus de place au bloc d’alimentation, mais au détriment de l’installation d’un radiateur Watercooling 360 à l’avant du châssis.

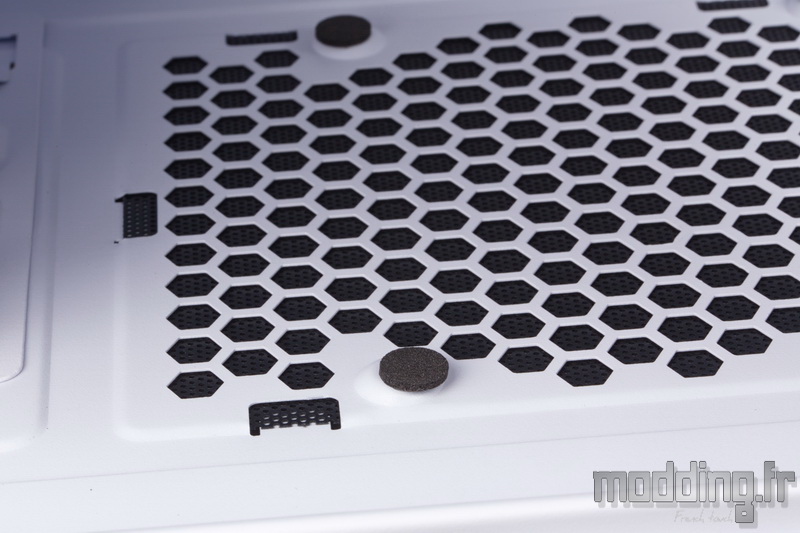

L’emplacement de l’alimentation est doté de petits plots en mousse afin d’accueillir sereinement le bloc.
Nous l’avons évoqué au début de cette page, la place à l’arrière du plateau de la carte mère est limitée.

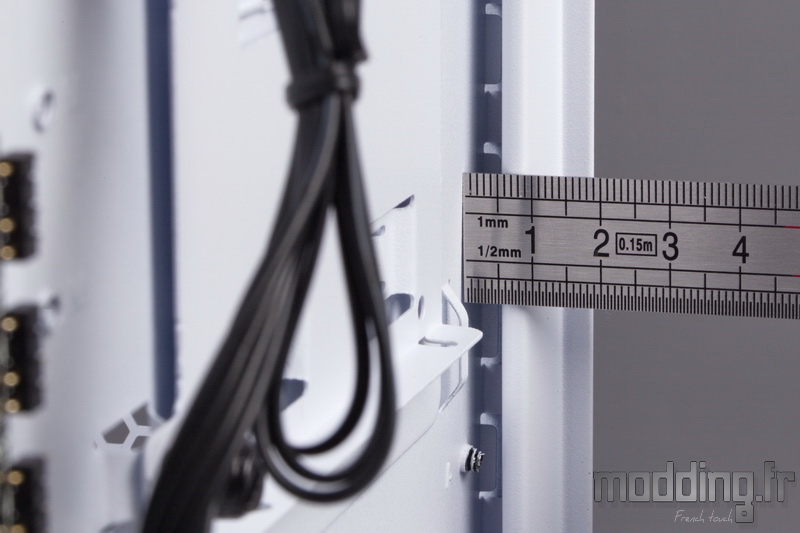

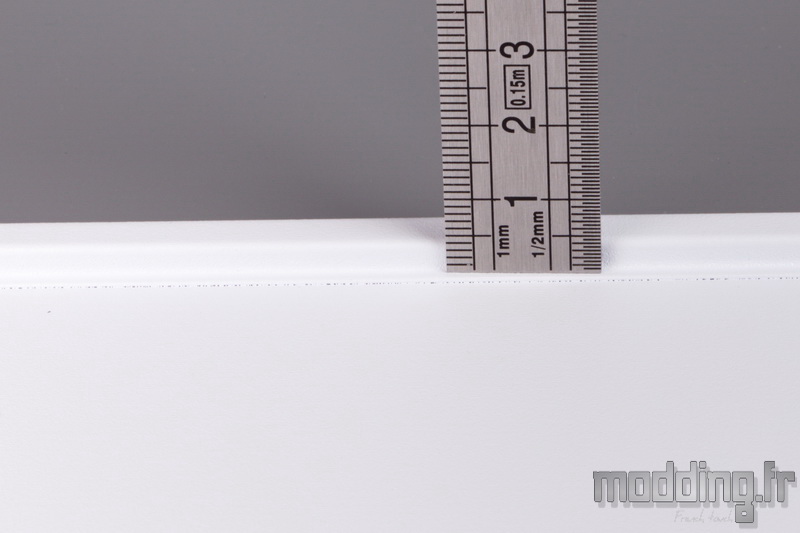

Neuf petits millimètres auxquels nous rajoutons les …
… Quatre millimètres engendrés par la structure spécifique de la porte controlatérale.
C’est donc bien à l’avant du plateau de la carte mère que nous allons rassembler la majorité des câbles.
On dispose de plus de place avec pas moins de 30 mm en comptant les 4 mm de la porte controlatérale.
