L’extérieur :
Voici le Marbleshell MS30 dans sa version blanche. Il est aussi proposé dans une version entièrement noire.
On constate que dans cette version blanche, Enermax joue sur le contraste noir/blanc. En effet, on remarque que les pieds du boitier sont laissés en noir tout comme la périphérie du verre trempé ainsi que d’autres accessoires tels que les filtres et les supports SSD présents dans le compartiment principal.
Nous verrons que même les rivets restent dans cette couleur.
Marbleshell pour un effet “marbré” bien que comme nous l’avons évoqué en introduction, la façade blanche prend plus l’apparence d’une épaisse banquise qui se craquèle.
Le style s’avère original et prend plus d’amplitude dès lors que nous allumons le PC en raison de l’éclairage, émis par les ventilateurs aRGB disposés à l’avant du châssis, qui se diffuse à travers les interstices.
On imagine bien une couleur bleue imitant la couleur de l’océan arctique à travers les blocs de la banquise.
Le dessus du boitier demeure par contre assez simpliste, sans le moindre carénage.
Le Marbleshell MS30 mesure 215 mm de large sur 407 mm de profondeur pour une hauteur totale de 460 mm. Il est donc bien plus haut que profond.
Constitué d’acier (SPCC de 0.6 mm), de plastique et de verre trempé, le poids n’est que de 5.75 kg à vide.
La façade est généralement le principal élément d’un boitier PC sur lequel les différents constructeurs concentrent le style dudit boitier.
Enermax privilégie plus le design que le côté fonctionnel.
Certes, les craquelures dessinées par l’écartement entre les différents blocs de banquise (ou de lave refroidie dans la version noire) font office d’autant d’ouïes d’aération, mais nous pouvons apercevoir que les interstices se révèlent être assez fines.
La marque appose son nom dans le coin inférieur de cette façade gelée.
4 blocs s’écartent des uns des autres pour laisser place à des crevasses de 15 mm de large et d’une vingtaine de millimètres de profondeur.
Les angles arrondis des blocs de la banquise génèrent des zones plus larges au niveau des intersections.
Cependant, on constate que le fond de ces crevasses est comblé par une structure en plastique dotée d’une multitude de fins interstices qui vont faire office d’ouïes d’aération.

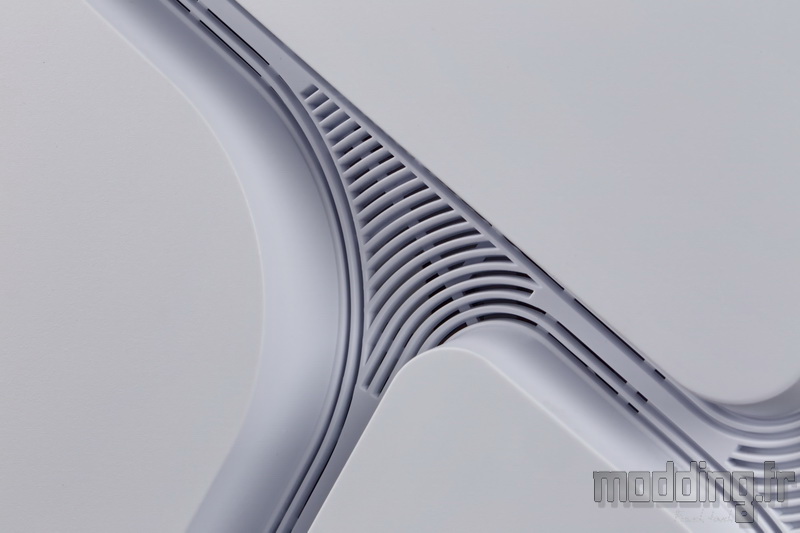

Elles sont curvilignes au niveau des intersections et …
… Demeurent rectilignes entre deux blocs.

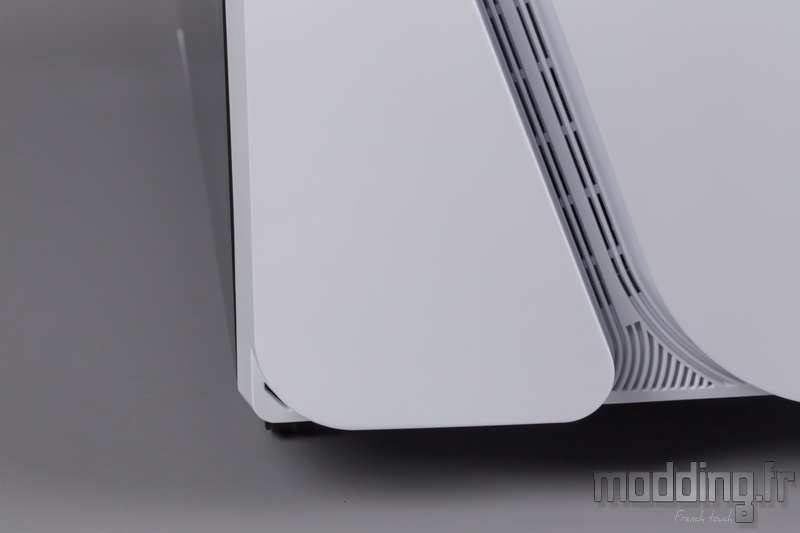

Ces crevasses s’évasent en périphérie de la façade.
Nous pensions trouver d’autres ouïes d’aération sur les bords de la structure de la façade…
Il semble qu’Enermax ne soit pas du même avis.
Une absence qui va restreindre l’efficacité des ventilateurs placés à l’avant du châssis.
La porte latérale n’est autre qu’un panneau en verre trempé de 4 mm d’épaisseur occupant toute la surface.
La vitre mesure 368 mm de profondeur sur 438 mm de hauteur.
Dans la version blanche de son boitier, Enermax joue sur le contraste noir/blanc et cela commence par la périphérie du verre trempé qui est habillé de noir afin de dissimuler les bords du châssis.
Les pieds surélèvent le châssis d’une vingtaine de millimètres.
On note que le verre trempé est encadré de toute part par le châssis en acier qui vient à fleur de la face externe de la vitre.
Et ce, même au niveau de son bord arrière.

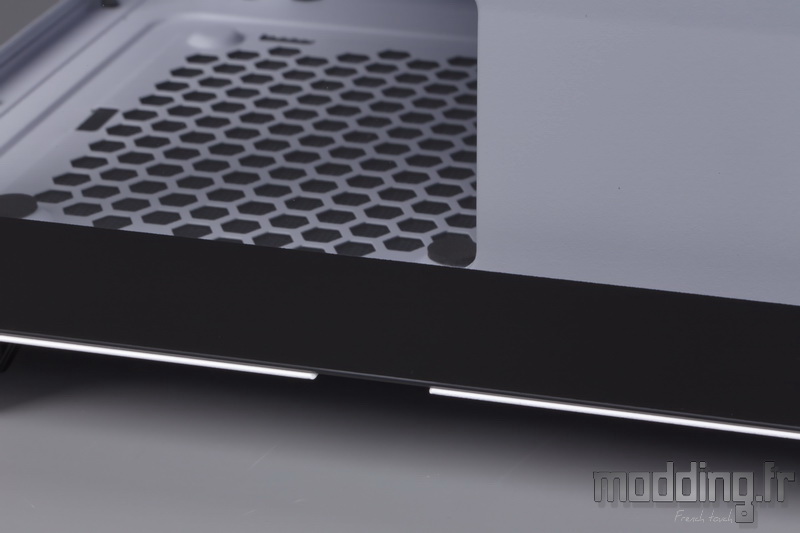

Seul un espace de 20 mm est laissé libre au niveau du bord inférieur.
Cet espace n’est pas laissé là par hasard, il va nous aider à repositionner la vitre contre le châssis lors de sa repose.
Aucune vis de fixation n’est présente sur la face externe de cette porte latérale.
Le système de fixation passe par deux vis à main noires qui se positionnent sur le bord de la paroi arrière du châssis…
… Ainsi qu’une vis à main centrale plus large que les deux autres.
Une étiquette portant la mention “SLIDE” accompagne cette vis qui, en fait, ne se retire pas.
Nous allons voir dans la section suivante que cette vis va pousser le montant en acier collé sur le bord arrière du panneau en verre trempé, ce qui va permettre son ouverture.
La porte controlatérale est entièrement composée d’acier. Sa surface totalement pleine s’étend sur toute la hauteur et la profondeur du boitier jusqu’à ce que…
… Son bord antérieur soit en contact avec le carénage plastique de la façade.
On note une légère différence de teinte dans la couleur blanche entre cette structure plastique et celle en acier de la porte controlatérale. Il n’est jamais évident pour les constructeurs d’avoir une parfaite concordance de couleur entre ces deux matériaux, surtout lorsqu’il s’agit de la couleur blanche.
D’un côté, le blanc est intégré dans la masse du plastique et de l’autre il est apposé sur la paroi en acier.

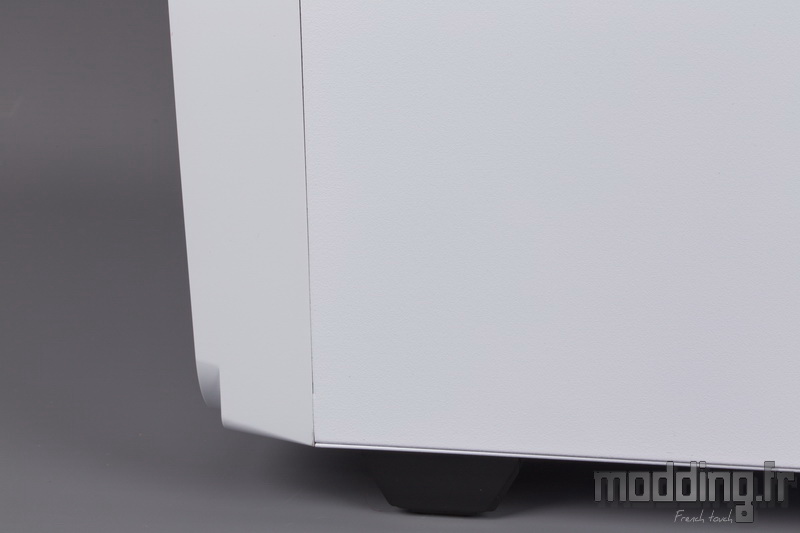

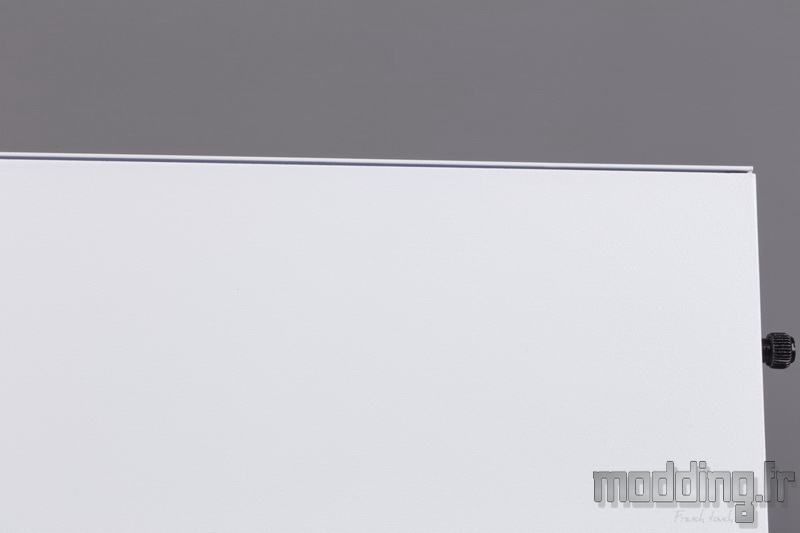

Tout comme le panneau en verre trempé, la porte en acier ne laisse paraitre que deux petits millimètres du Top et de la base du châssis.
Par contre, elle déborde de manière classique sur la paroi arrière du boitier.
On retrouve à l’arrière une répartition standard des emplacements.
L’alimentation se positionne donc en partie basse.
On note que le châssis du Marbleshell MS30 bénéficie du même type de peinture que celle présente sur la porte controlatérale.
Par contre, le filtre recouvrant la grille de cet emplacement ne se présente pas sous la forme d’un tiroir accessible depuis l’arrière du boitier.
Au-dessus, nous avons 7 équerres PCI ajourées.
On constate qu’elles sont serties au châssis par deux points de soudures…
Ce qui implique qu’il faille les arracher afin de mettre en place une carte graphique ou toute autre carte fille avec l’impossibilité par la suite de les remettre en place.
Dommage qu’Enermax n’ait pas eu la même idée que Kolink en fournissant au moins un jeu de trois équerres amovibles.
La fixation des cartes filles s’effectue à l’extérieur du boitier.

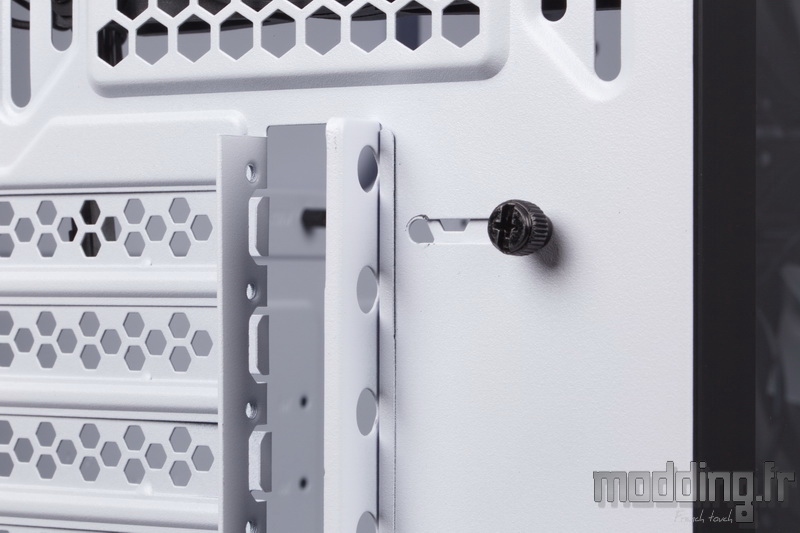

Un volet en acier, fixé à la paroi par deux vis à main, peut coulisser afin de faciliter l’installation des cartes filles.
Il présente des orifices qui vont permettre d’insérer les vis venant fixer la carte graphique.
Toutefois, ces vis ne sont pas présentes sur le boitier, on devra utiliser les vis UNC-6.32 à tête large incluses dans le bundle.
En haut, nous avons l’emplacement de l’I/O Shield avec à ses côtés une grille en nid d’abeilles pouvant accueillir un ventilateur en 120 mm ou en 140 mm.
La forme oblongue des points de fixation permet d’ajuster la position en hauteur du ventilateur, voire du radiateur, sur une vingtaine de millimètres.
La base du châssis.

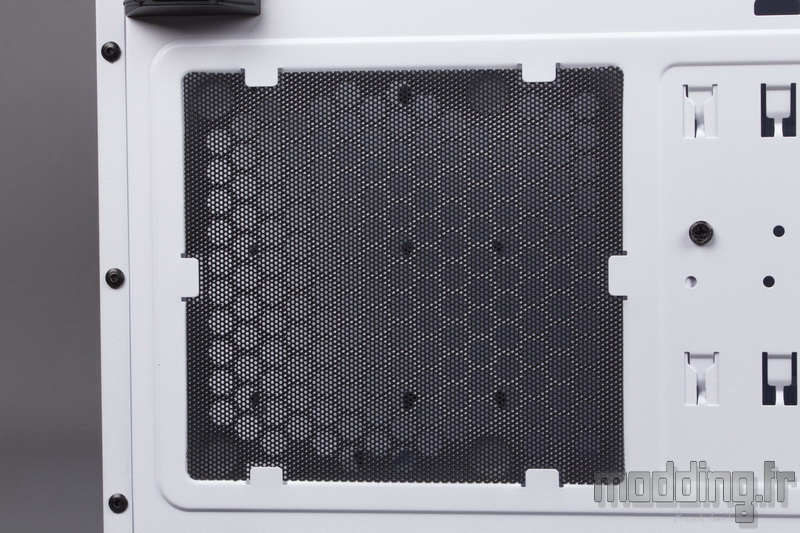

Le filtre dédié à l’emplacement de l’alimentation n’est donc point assujetti à une armature en plastique et ne peut donc être retiré depuis l’arrière du boitier.
Il nous faut alors soulever le boitier pour pouvoir retirer le filtre de ses encoches afin d’effectuer sa maintenance.

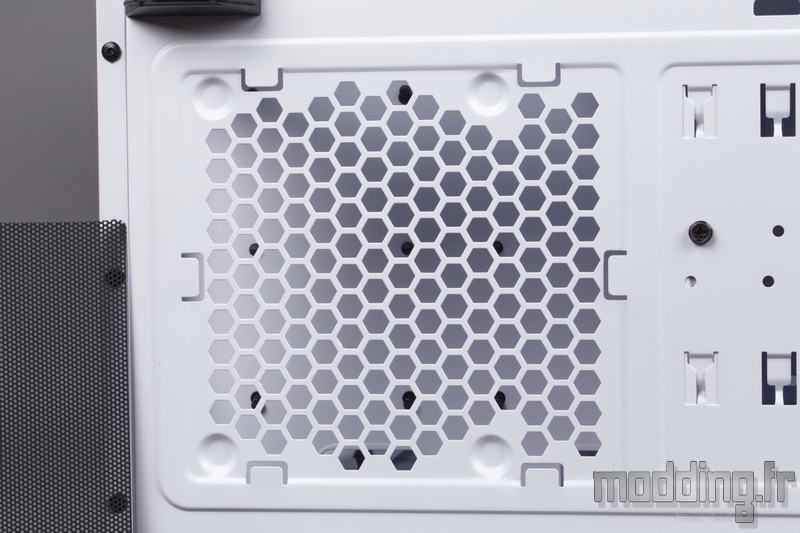

Il dissimule la grille en nid d’abeilles spécifique au bloc d’alimentation.

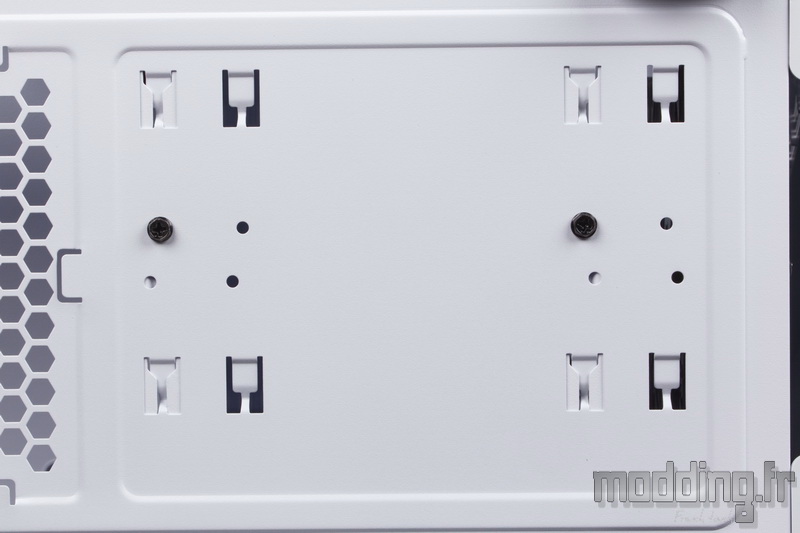

Dans la partie avant de la base du Marbleshell MS30, nous rencontrons toute une série d’encoches dans lesquelles viennent s’ancrer les points de fixation de la cage HDD se trouvant juste au-dessus.
Ce dispositif nous permet d’avancer la cage pour laisser un peu plus de place au bloc d’alimentation. Toutefois, cette manoeuvre s’effectue au détriment de la place laissée à l’avant du boitier et donc restreint la taille du radiateur de Watercooling que l’on peut positionner à cet endroit.
Deux vis assurent la bonne fixation de la cage au sein de la paroi du châssis.
Le bord inférieur de la façade dispose d’une large ouverture.
Sa fonction principale est de faciliter la désolidarisation de ladite façade par rapport au châssis.
Cela permet aussi à l’air de s’engouffrer à ce niveau afin de pénétrer à l’intérieur du compartiment principal.
Les 4 pieds en plastique sont indépendants les uns des autres.
Ils sont fixés à la base du châssis par une vis qui se dissimule sous le patin en caoutchouc.
Ces patins assurent le contact avec le sol et limitent la transmission des vibrations tout en scotchant le boitier sur ledit sol.

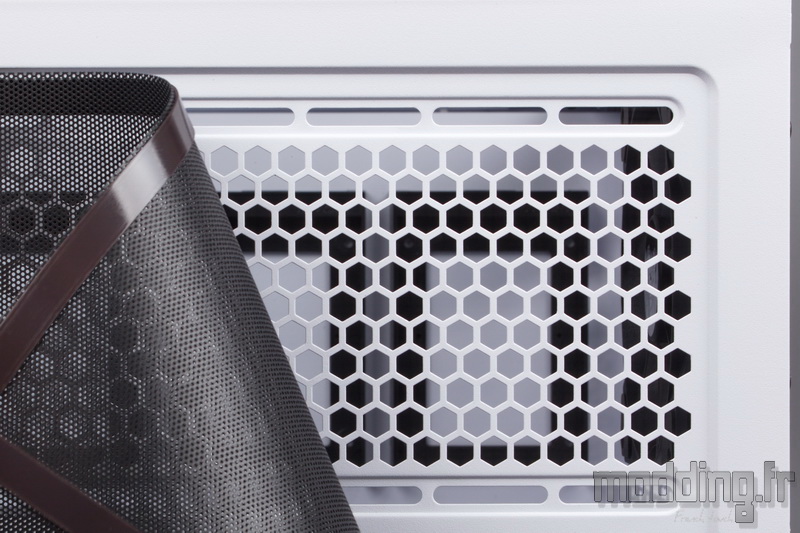

Le Top du Marbleshell MS30 est en grande partie occupé par un filtre de couleur noire.
Sa structure est souple et dispose d’une bande magnétique placée sur toute sa périphérie qui assure sa fixation sur le châssis en acier.
Le filtre couvre une large grille en nid d’abeilles proposant un emplacement pouvant accueillir jusqu’à deux ventilateurs en 120 mm ou en 140 mm.
On note que cet emplacement se trouve largement décalé vers la porte principale afin de minimiser les conflits avec les composants de la carte mère.
De plus, la forme oblongue des points de fixation permet d’ajuster la position des ventilateurs ainsi que celle d’un radiateur de Watercooling.
A l’avant de cette grille, nous avons le panneau des connectiques qui se positionne sur le bord supérieur de la structure de la façade.

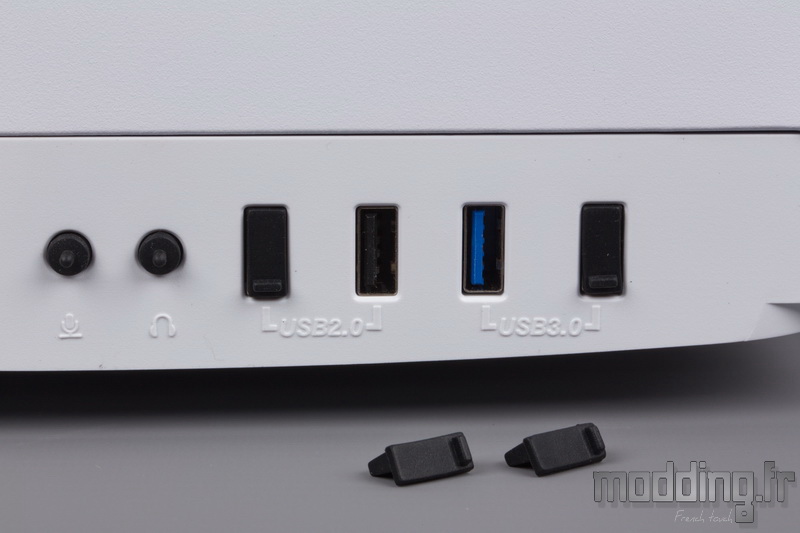

Il présente de gauche à droite :
- Bouton Power
- LED Power (bleue) et LED activité disque (rouge)
- Bouton Reset
- Prises audio
- 2 ports USB 2.0
- 2 ports USB 3.0
Enermax fournit des capuchons en caoutchouc afin de protéger les différents ports.
On regrette cependant l’absence d’un port USB 3.2 Gen 2 type C.
Par ailleurs, nous verrons que le bouton Reset est détourné de sa fonction principale. En effet, le câble qui est relié à ce bouton est connecté sur le contrôleur aRGB du Marbleshell MS30.
Ainsi en appuyant sur le bouton Reset, nous allons passer en revue les différents modes que propose ledit contrôleur.
