Tests :
Config de test :
Les résultats des tests que nous allons effectuer dépendent grandement du type de configuration que nous avons installé dans le boitier.
En plus du relevé sonore, les relevés de température dépendent non seulement du système de refroidissement propre à chaque composant, mais aussi de leur position au sein du châssis notamment dans l’utilisation d’un AIO.
Afin d’assurer une reproductibilité de nos tests dans le temps, nous installons notre AIO (Silent Loop 2) sur le même emplacement (partie haute du châssis) et nous installons le boitier dans la même zone de la pièce où nous effectuons les tests.
Ambiance sonore
Le ou les ventilateurs du boitier sont branchés sur un HUB relié à une prise Fan de la carte mère.
Nous utilisons le bios de notre carte mère pour faire varier la vitesse de rotation du ou des ventilateurs avec l’application “Hardware Monitor“.
La ventilation de notre Silent Loop 2 (240) est aussi géré dans le bios par cette application.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tourne par défaut à savoir un mode hybride au repos.
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…, ni même une mouche! en même temps, elles sont parties aux Antilles).
Pour avoir un relevé “référence” du niveau sonore, nous avons soumis au sonomètre la configuration hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le Silent Loop 2 se positionnent dans un boitier au format tour.
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation AIO 25% – Ventilation boitier 40% (AIO 25% – Boitier 40%)
- Ventilation AIO 25% – Ventilation boitier 100% (AIO 25% – Boitier 100%)
- Ventilation AIO 100% – Ventilation boitier 40% (AIO 100% – Boitier 40%)
- Ventilation AIO 100% – Ventilation boitier 100% (AIO 100% – Boitier 100%)

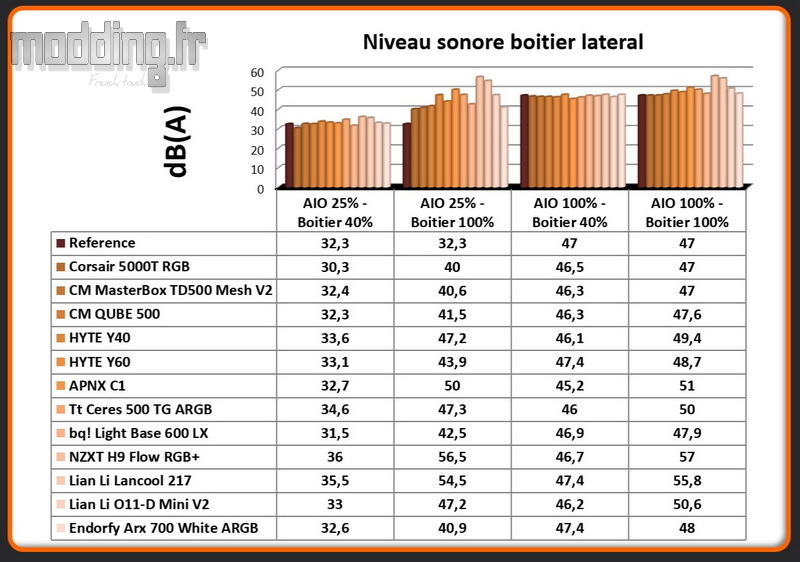

Le relevé “latéral” va surtout nous permettre de connaitre l’efficacité du boitier dans la filtration de la nuisance sonore à travers la porte latérale vitrée.

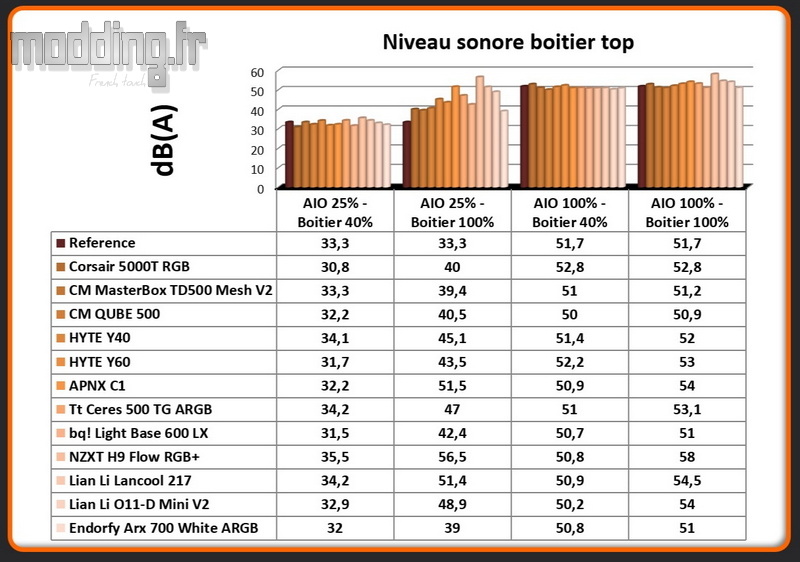

Le relevé “top” donne plus une indication sur la filtration de la nuisance sonore émise par notre Silent Loop 2 qui souffle vers le haut du boitier.
La colonne “AIO 100% – Boitier 40%”, mettant au repos la ventilation propre au boitier, permet de quantifier la filtration de la nuisance sonore issue de la configuration.
Bien qu’équipé de quatre ventilateurs de 140 mm, l’Arx 700 White ARGB ne se révèle pas aussi bruyant que l’on pourrait le redouter. Lorsqu’on réduit la vitesse de rotation des ventilateurs de notre AIO, on constate une nette différence de niveau sonore en faveur de l’Arx 700 par rapport à des modèles comme le Lancool 217 ou le Lian Li O11D Mini V2, certes équipé d’un cinquième ventilateur.
Le flux d’air reste efficace tout en contenant les nuisances sonores, ce qui témoigne d’un bon équilibre entre ventilation et confort acoustique.
Température
La température ambiante de la pièce est relevée à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La seconde sonde est insérée à l’intérieur du boitier à proximité de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique afin de relever la température ambiante au sein des composants.
Le relevé des températures de la carte mère (sonde MOS et PCH) et de la carte graphique se fait à l’aide du logiciel HWiNFO64 en prenant les valeurs maximales.
Relevé des pics de température de chaque cœur “Performance” (P-core) de notre i5 12600KF à l’aide du même logiciel.
La valeur retranscrite sur le tableau est la moyenne de ces 6 cœurs.
Le ventilateur du Silent Loop 2 est configuré dans le bios par l’application Hardware Monitor en le laissant constamment tourner à sa pleine vitesse.
La ventilation de la carte graphique est laissée dans son mode hybride pendant le test OCCT. Nous fixons ensuite sa vitesse par l’intermédiaire du logiciel “Aorus Engine” à 1400 tr/min durant le test combiné.
On effectue les relevés avec la ventilation du boitier réglée à 40 % et à 100 % sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.

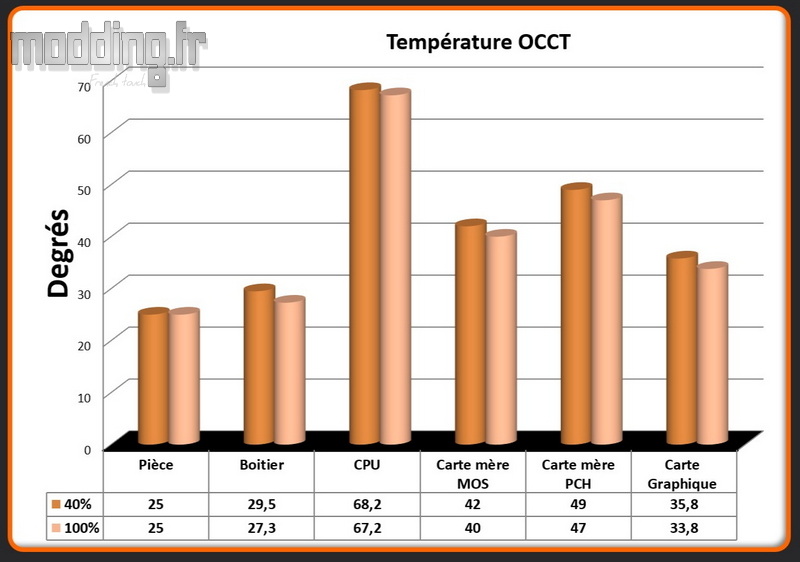

OCCT CPU

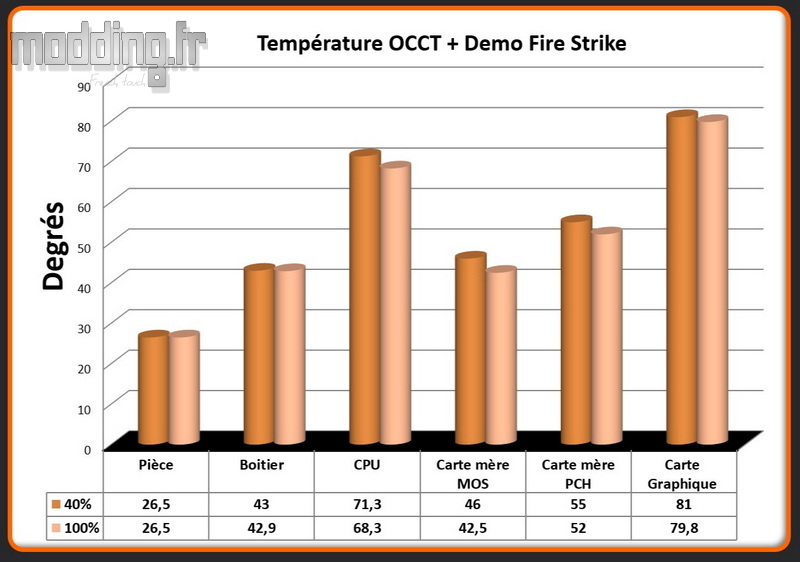

OCCT CPU + Fire Strike
Nous allons comparer les résultats avec ceux relevés sur la configuration hors du boitier (Référence). La configuration est alors disposée à la verticale à même le sol de manière quasi identique à sa position dans le boitier (notamment avec le Silent Loop 2 en position haute).
Nous établissons aussi une comparaison avec les boitiers que nous testons avec la même configuration. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs réglés à 100 % de leur vitesse de rotation.
Les tests sont reproduits dans les mêmes conditions si ce n’est que la température ambiante varie d’un jour à l’autre. Les résultats sont alors exprimés en valeur delta, on soustrait cette température ambiante à la température résultante de la moyenne des valeurs maximales des 6 cœurs « Performance » de notre CPU

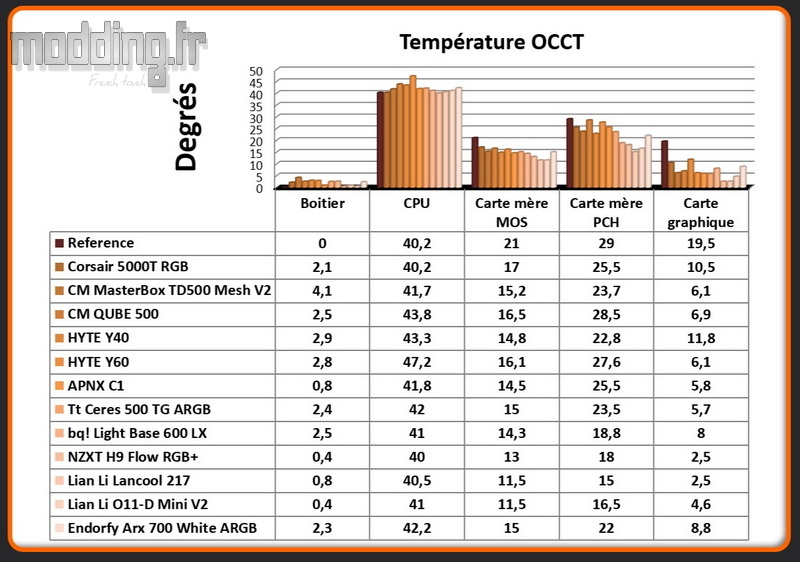

Comparatif OCCT CPU
Comparatif OCCT CPU+Fire Strike
Les trois ventilateurs en façade, associés à celui positionné à l’arrière du boîtier en extraction, assurent un flux d’air efficace au sein du compartiment principal. Ce schéma de ventilation favorise un bon refroidissement du processeur, y compris lorsque la carte graphique est fortement sollicitée.
En revanche, le refroidissement de cette dernière reste en retrait, faute de bénéficier d’un flux d’air direct comme on peut le retrouver dans des boîtiers à double chambre, équipés de ventilateurs positionnés à la base du châssis.
Ce compromis reste acceptable pour des configurations standards, mais pourra constituer une limite si l’on opte pour des cartes graphiques particulièrement énergivores ou peu efficientes thermiquement.
