[TEST] Dark Base Pro 900 de BeQuiet!

Montage :

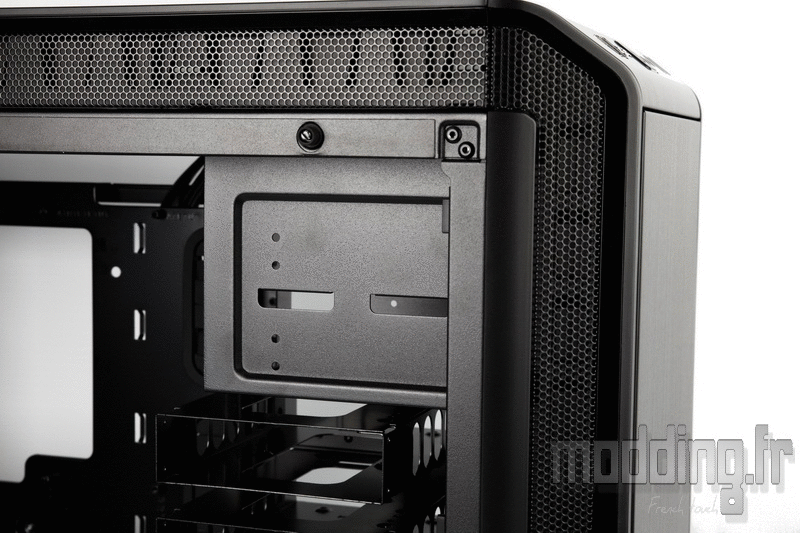

Nous commençons par le montage du lecteur optique.
On ouvre la porte, on retire le cache, on glisse le lecteur et on utilise les vis à main M3 pour sa fixation.
Simple et efficace d’autant que l’on peut monter sans problème un rheobus (même si le boitier a déjà le sien). Le soucis vient de la porte qui interdit les modèles avec boutons….

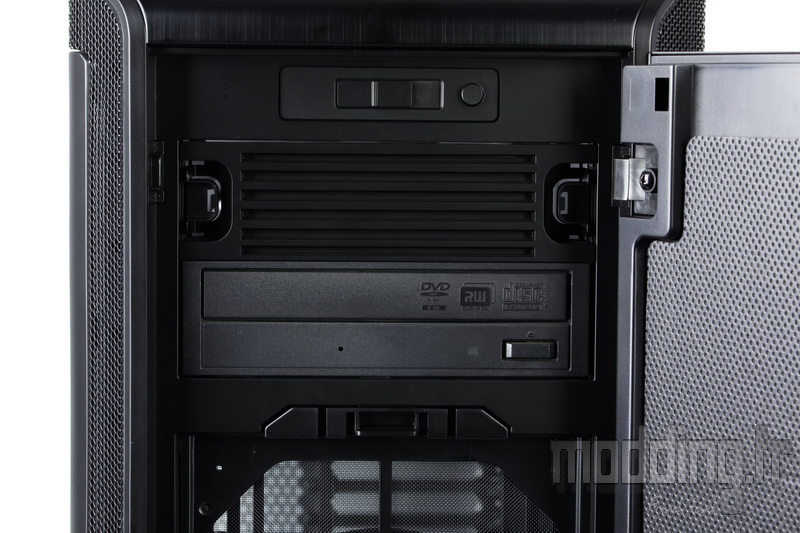

Nous avons une bonne intégration du lecteur au niveau de la façade.

Nous passons sur le montage du disque dur 3.5″.
Rien de bien compliqué non plus!
On glisse le disque dans la cage, sa connectique vers les vis à main.
On utilise les vis 6.32 spécifiques à son montage pour le fixer.
Le tour est joué même si cela demande l’utilisation d’un tournevis cruciforme.

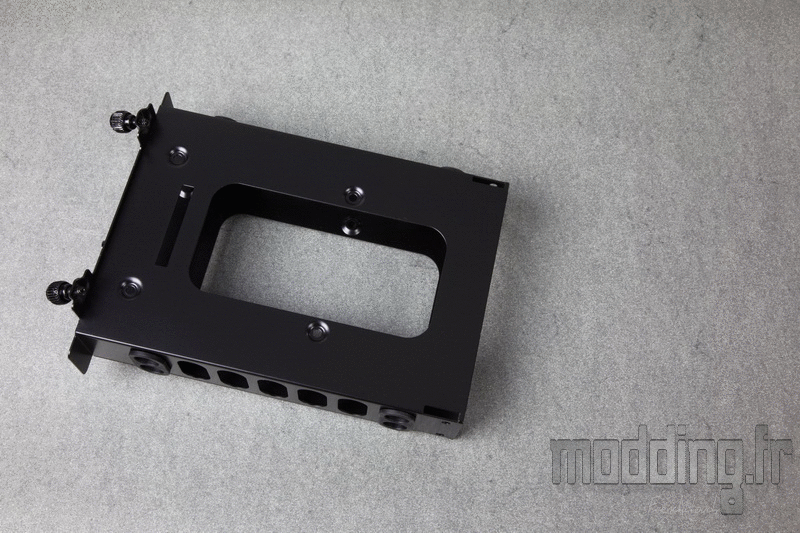

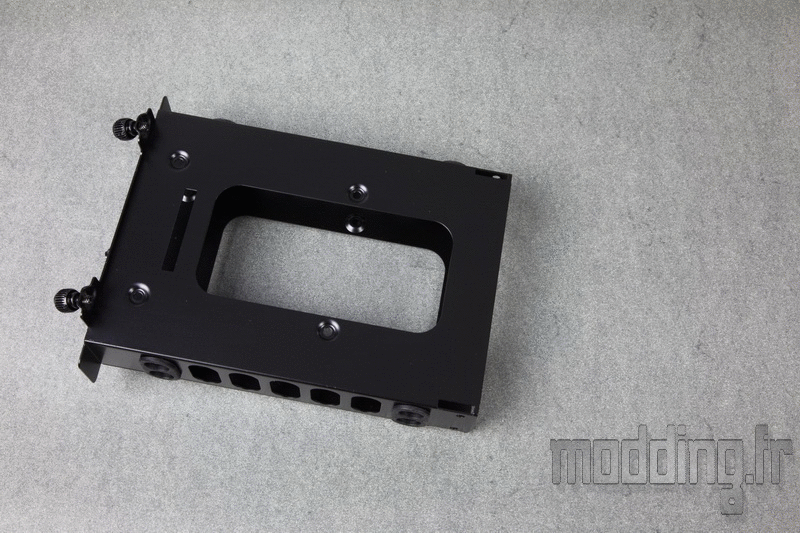

Il en est de même pour une unité de stockage 2.5″.
Il suffit d’utiliser le même tournevis et 4 vis M3.
Devant l’absence de silentbloc spécifique, nous conseillons le montage de SSD uniquement.
Pour rappel nous pouvons monter deux unités 2.5″ par cage.

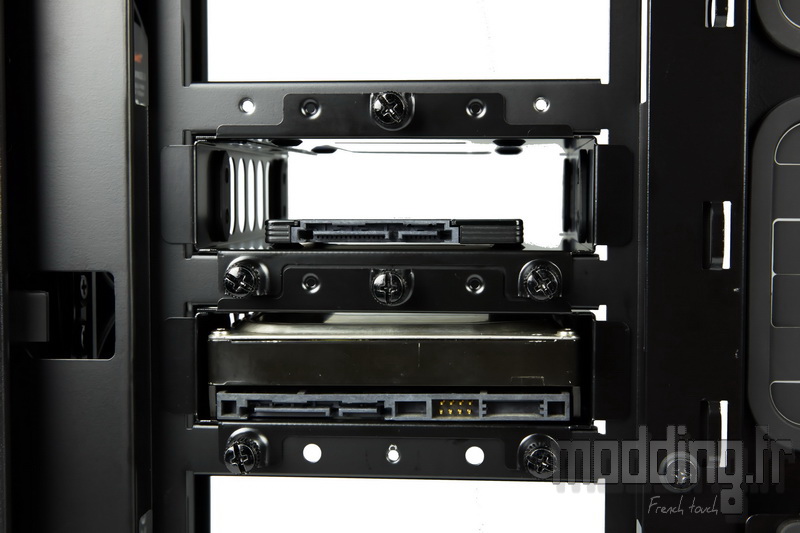

Ne reste plus qu’à glisser les cages dans leur logement au niveau que l’on désire.

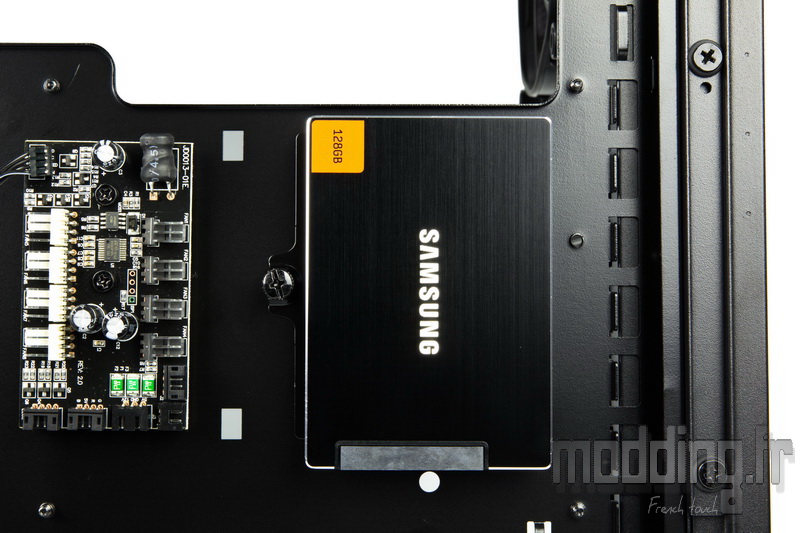

Un autre emplacement est reservé au SSD derriere le plateau de la carte mère aux cotés du Hub PWM.
La fixation du SSD se fait par dessous le support avec 4 vis M3 et on oriente l’unité de façon à avoir la connectique vers le bas.

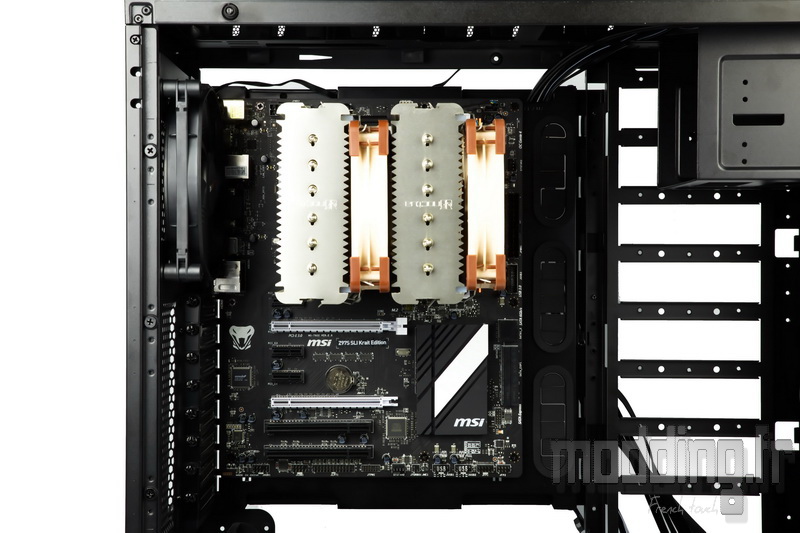

Nous utilisons des vis 6.32 pour la fixation de la carte mère.
L’entretoise centrale est doté d’un petit ergot ce qui facilite le centrage de la carte mère sur l’ensemble des entretoises.

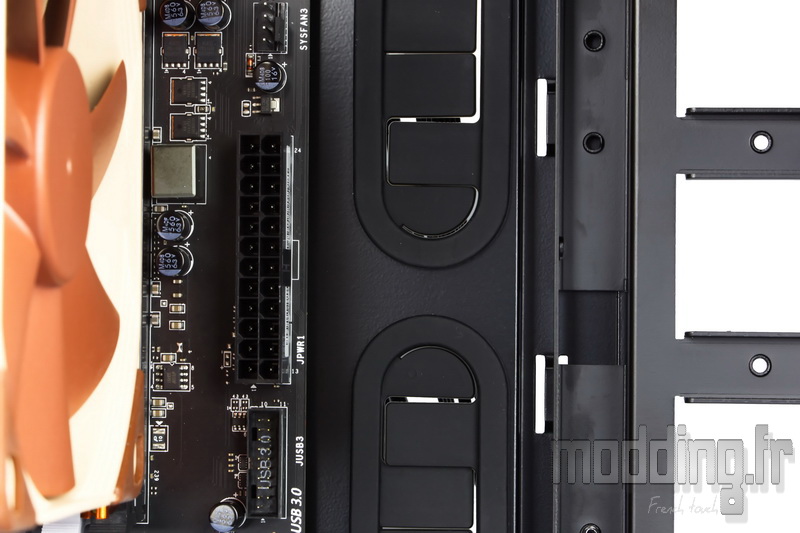

Les ouvertures latérales sont à bonne distance du bord de la carte mère même si au final nous avons un décalage en hauteur avec la prise ATX.

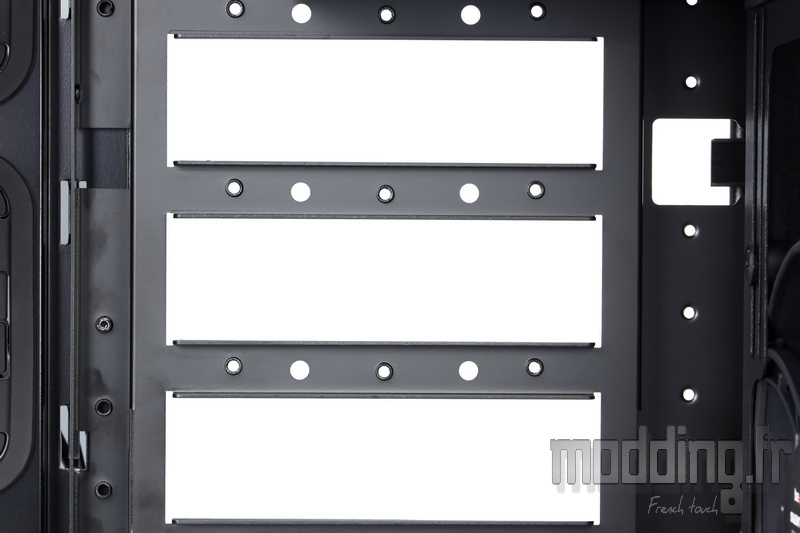

Nous avions noté une asymétrie des bords du support des cages HDD.
Ce détail entre en jeu pour la mise en place d’une carte mère au format E-ATX et même XL-ATX que peut accueillir le Dark Base Pro 900.
On note aussi la présence de trous taraudés sur le bord le plus large.
Il faut alors basculer de 180° dans le sens haut/bas le support des cages, ce qui permet d’avoir le bord en question du coté du plateau de la carte mère.
Les longues entretoises incluses dans le bundle prennent place dans 3 de ces trous pour ainsi pouvoir accueillir le format E-ATX et XL-ATX.
Comme on a jamais rien sans rien…. ce retournement rapproche d’autant les cages HDD de l’avant du châssis ce qui diminue la place disponible pour le radiateur : de 39 mm nous passons à environ 23 mm.

Pas de problème pour accéder à la prise CPU.
Dans cette configuration de hauteur du plateau, nous avons 44 mm de place disponible sous le haut du châssis.
Nous pouvons passer les ventilateurs au-dessus pour insérer un radiateur.
L’autre solution est de jouer sur la flexibilité du plateau et donc de descendre ce dernier pour gagner 22 mm à chaque position.

Pour fixer l’alimentation… la première chose qu’on se dit est de devoir sortir la grille en nid d’abeille pour accéder aux point de fixation du support….

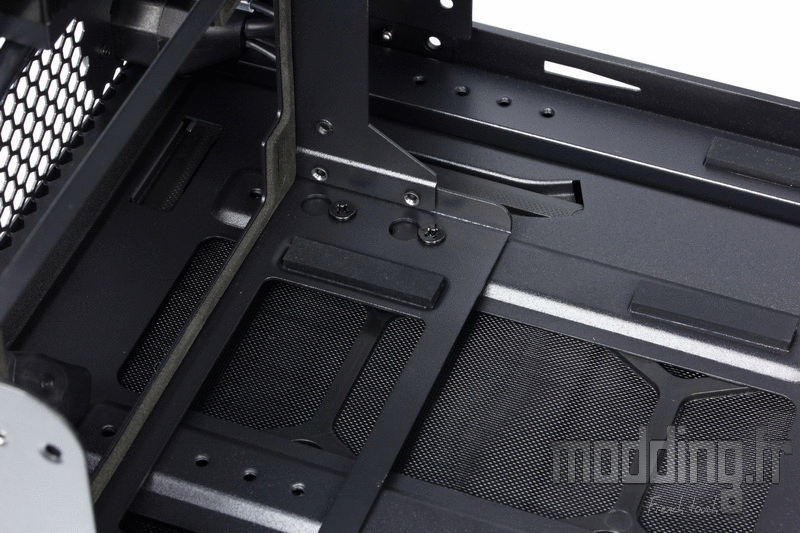

Que nenni! nous n’avons qu’à dévisser les deux vis latérales pour libérer le support.
Les 4 vis présentes sur la base du châssis sont dotées d’un épaulement qui les empêche d’être vissées à fond.
Le support a un système d’encoche au niveau de sa base qui permet de se libérer de ces 4 vis par une translation vers l’avant du boitier comme on le voit sur l’animation.

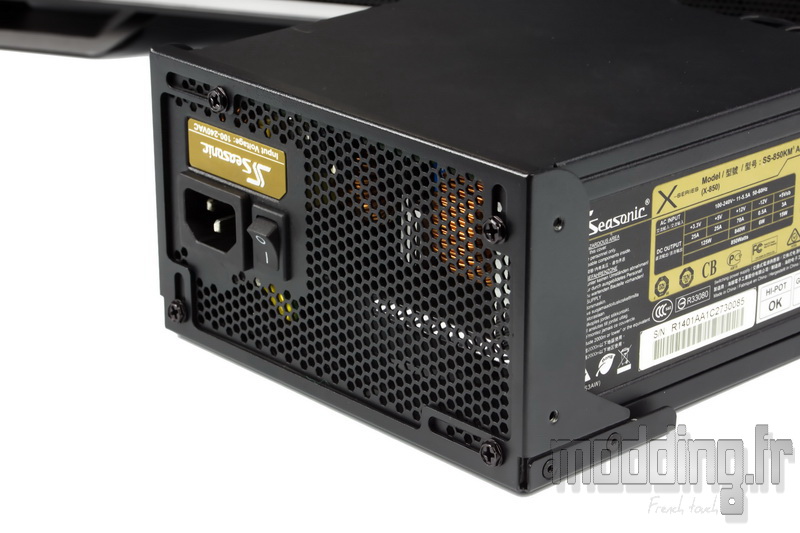

Le support en dehors du boitier, nous montons le bloc avec les vis 6.32 spécifiques incluses dans le bundle.

Ensuite on branche le cordon secteur de la prise déportée.
Si le bloc a son propre interrupteur c’est le moment de le passer sur sa position 1.

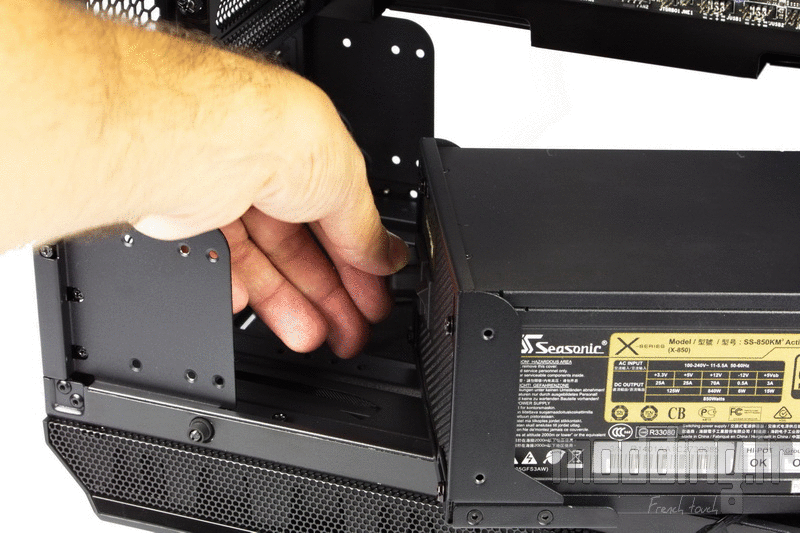

On cale le support tout contre sa plaque de fixation latérale.
On glisse le tout vers l’arrière jusqu’à ce que les 4 vis de la base du boitier prennent bien en charge le support.
Lorsque nous avons les trous du support bien en face de ceux de la plaque latérale c’est que nous sommes bien en place.
Ne reste plus qu’à visser les deux vis latérales et c’est tout bon.
Notre alimentation fait 160 mm de profondeur et nous pouvons remarquer que le bloc est au contact du premier emplacement pour ventilateur en 120 mm (le 140 mm est déjà sous le bloc).
Pour un bloc plus profond, on ajuste la position du support plus en arrière.

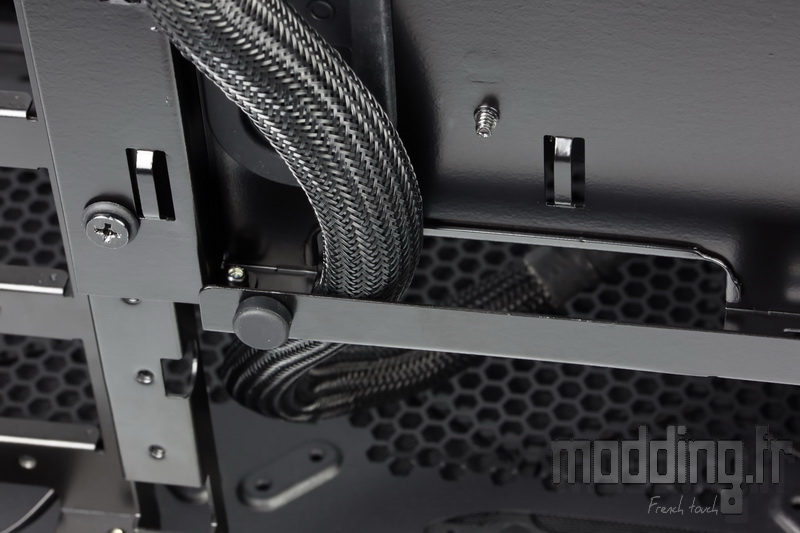

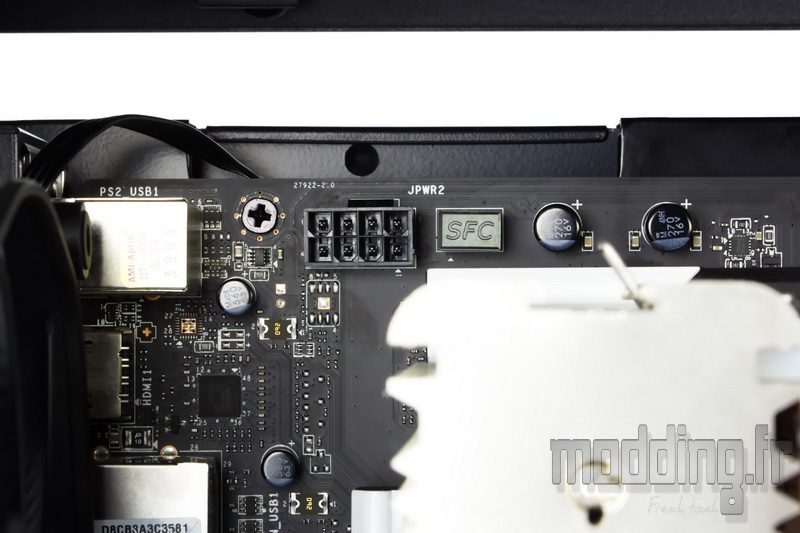

On passe les câbles dans les ouvertures placées sous le bord du plateau de la carte mère.

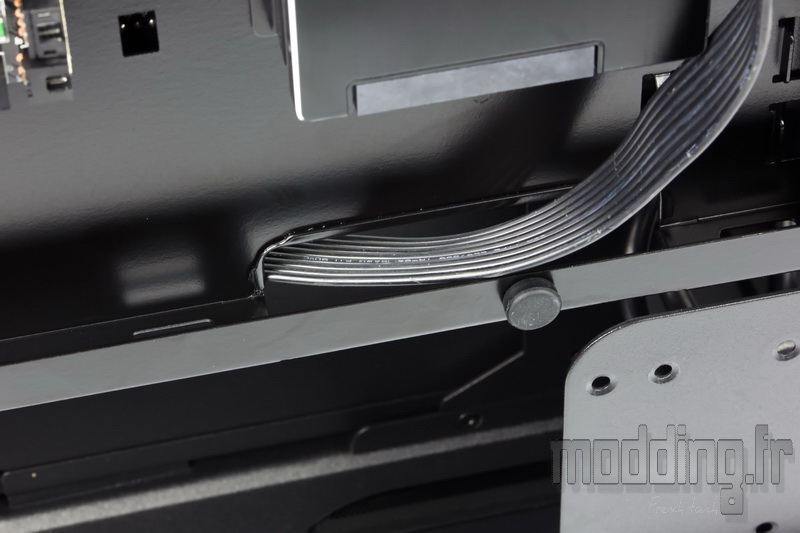

Ici avec le câble CPU à travers l’ouverture la plus en arrière du boitier.

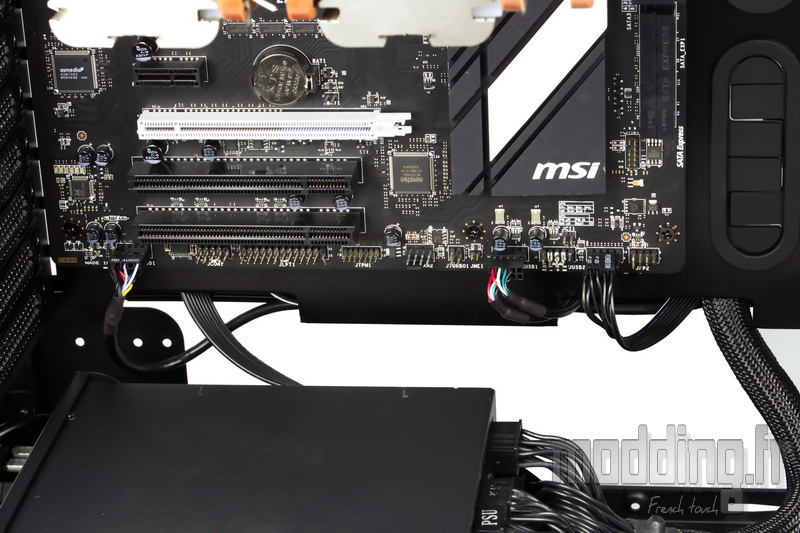

Il en est de même pour les câbles issus du panneau avant.

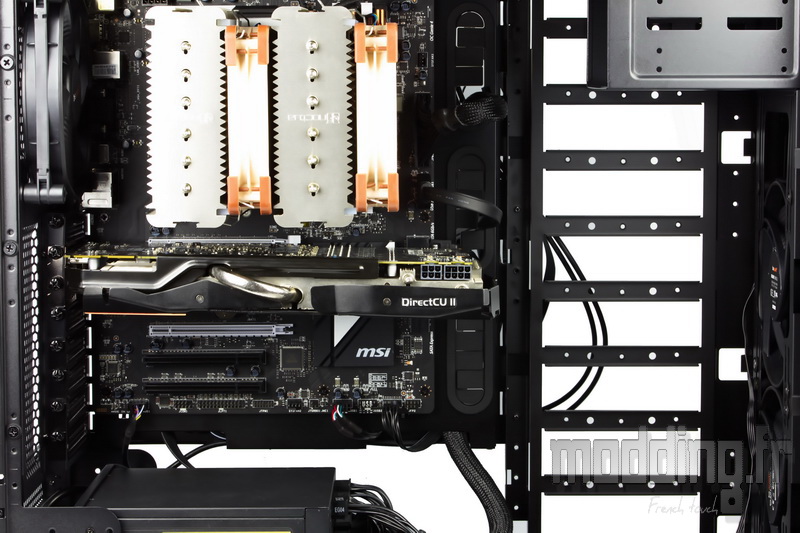

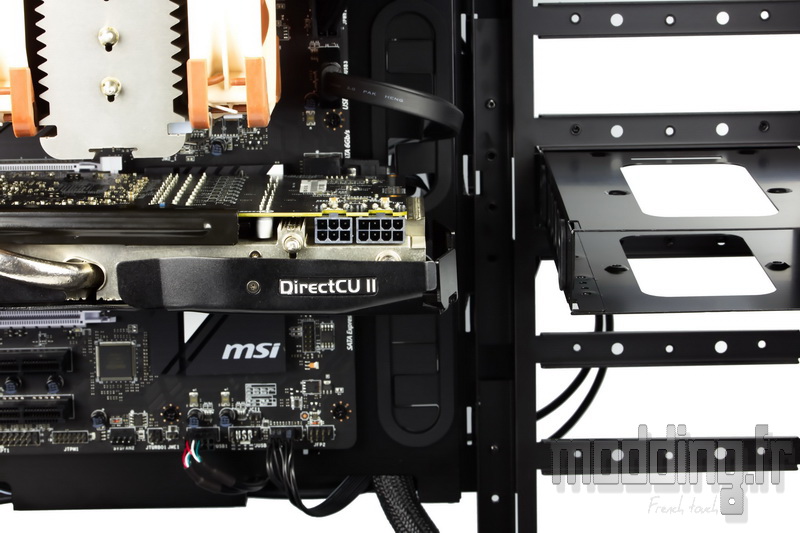

Nous mettons en place notre carte graphique.
Sans les cages HDD au niveau de son emplacement, nous avons pas moins de 472 mm de disponible.

Nous passons à 423 mm en présence d’une des cages, ce qui laisse encore pas mal de marge.

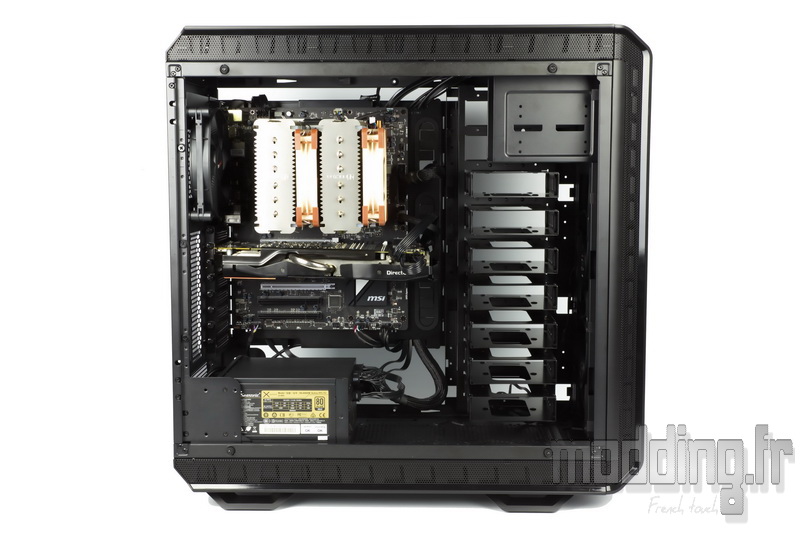

Les différents câbles sont branchés.
L’absence de cache alim nous contraint à soigner cet aspect….

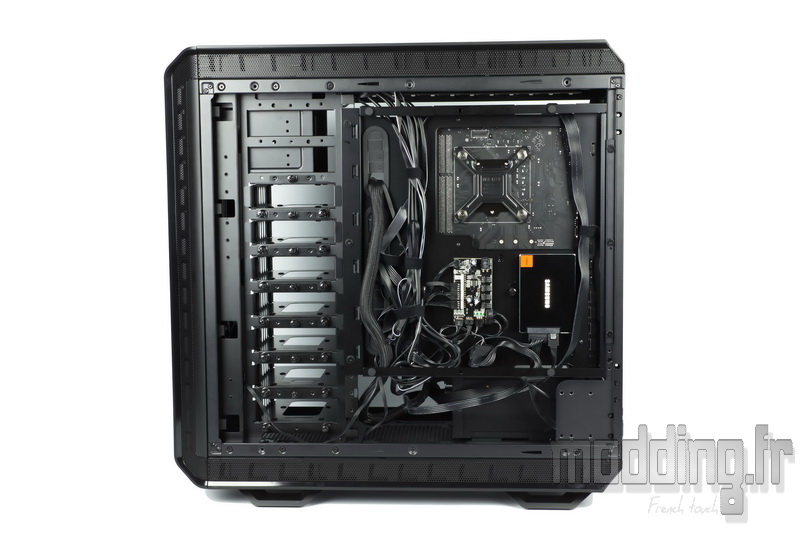

Surtout que coté coulisses on peut vite se faire déborder car il faut aussi compter sur les différents câbles qui se connectent au Hub PWM…
La présence de nombreux points d’ancrage nous facilitent quand même un peu la tache.

Au niveau du ventirad, le Dark Base Pro 900 offre 185 mm de place disponible.

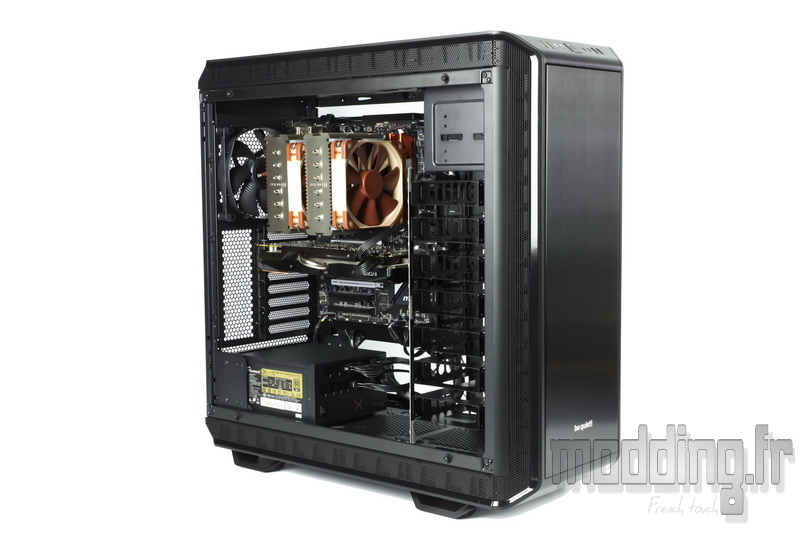

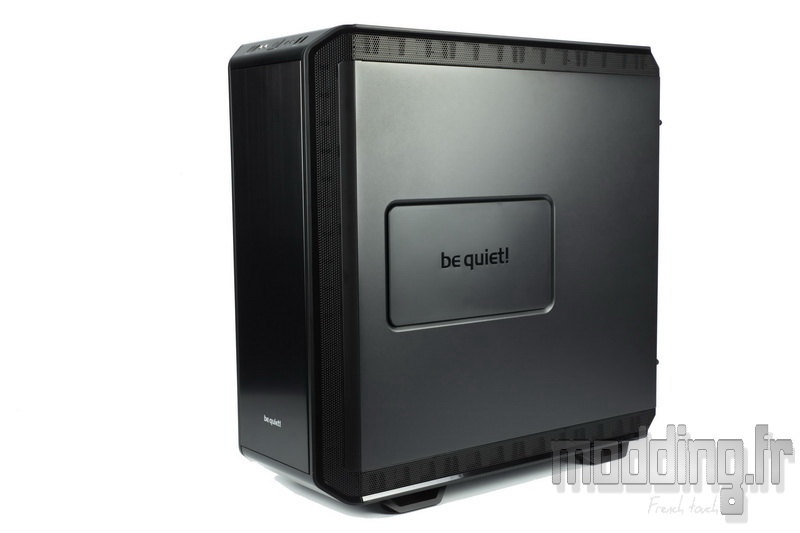

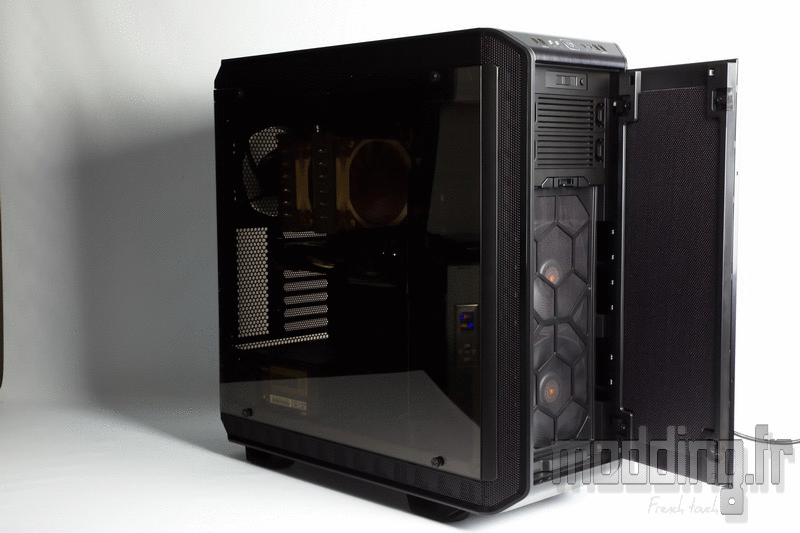

Nous refermons les portes…
Auparavant nous pouvons entrouvrir la trappe latérale.

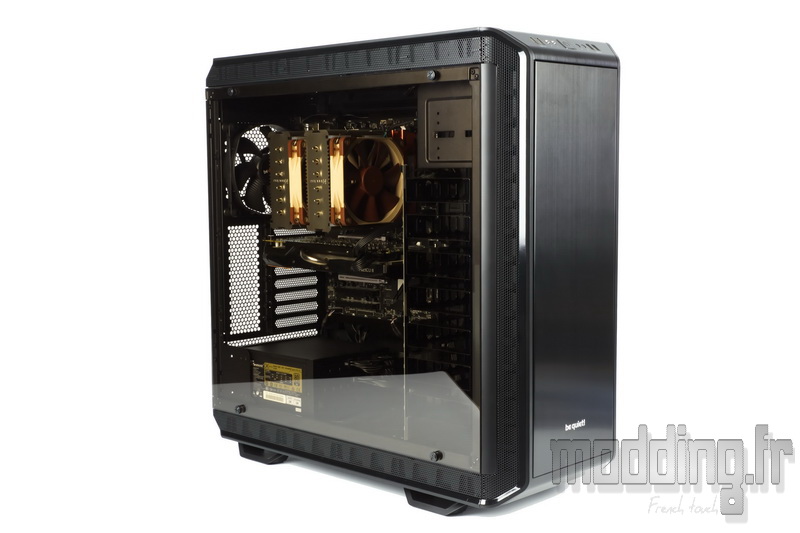

Ne reste plus qu’à fixer la vitre.
Son aspect bronze donne un style plus classe à la config (si ce n’est l’étiquette de notre bloc d’alimentation….).

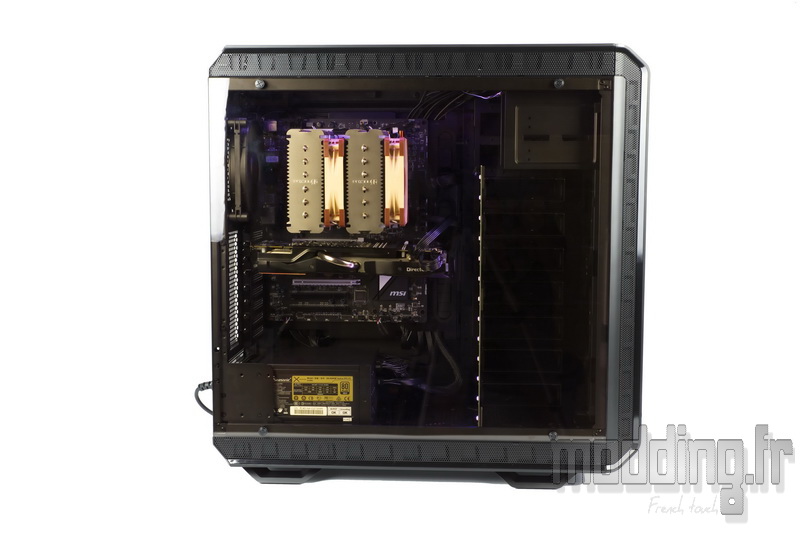

La version Pro inclut deux bandes de Leds que nous disposons à proximité de la carte mère.
Le système de mousse adhésive semble efficace mais restreint la fixation à une seule utilisation ce qui ne serait pas le cas avec un système magnétique.

Bandes de Leds RGB dont nous pouvons modifier la couleur de l’éclairage par un appui sur le bouton placé à proximité du Rheobus.
A chaque impulsion, nous passons ainsi du blanc au rouge, puis au vert, au bleu et à l’orange. Nous pouvons aussi éteindre le dispositif.
