L’intérieur :
Nous ouvrons les portes latérales et …. nous constatons une répartition classique 1/3 – 2/3.
Point de cache alimentation comme il est de plus en plus courant de voir…
Nous allons voir que BeQuiet! a sa propre notion de modularité au niveau de l’aménagement interne de son boitier.

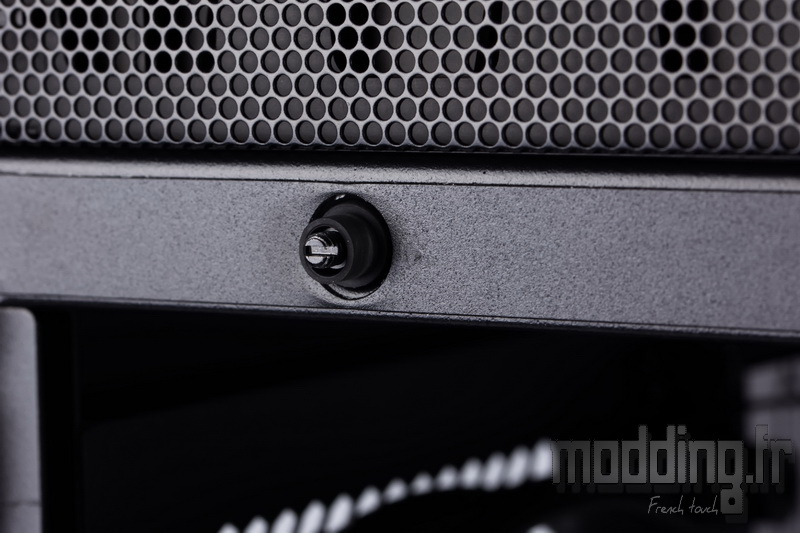

La vitre en verre trempé repose sur des silentblocs permettant d’éviter toute vibration transmise sur le châssis en acier.
La porte controlatérale est en acier.
La marque pousse même le vis du silence en positionnant d’étroites bandes de mousse sur le pourtour de la porte afin de contenir toutes vibrations!

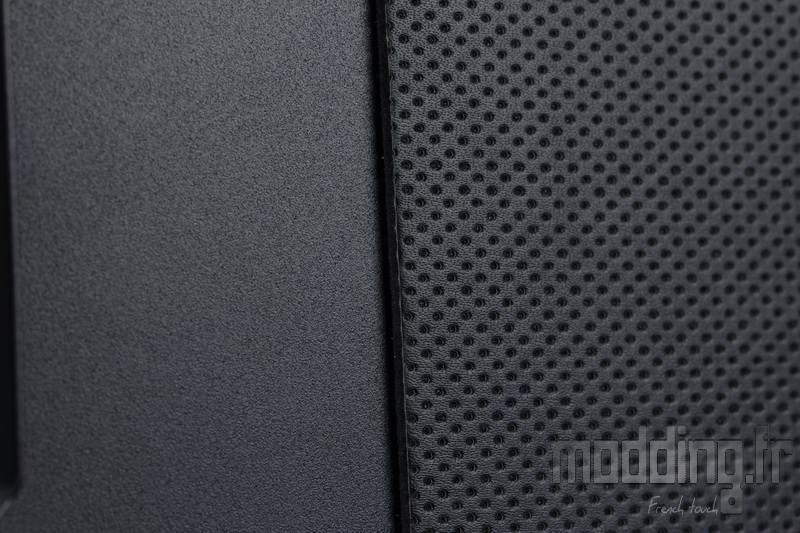

Tout comme la porte avant, elle est revêtue sur sa face interne d’une plaque d’isolation acoustique.

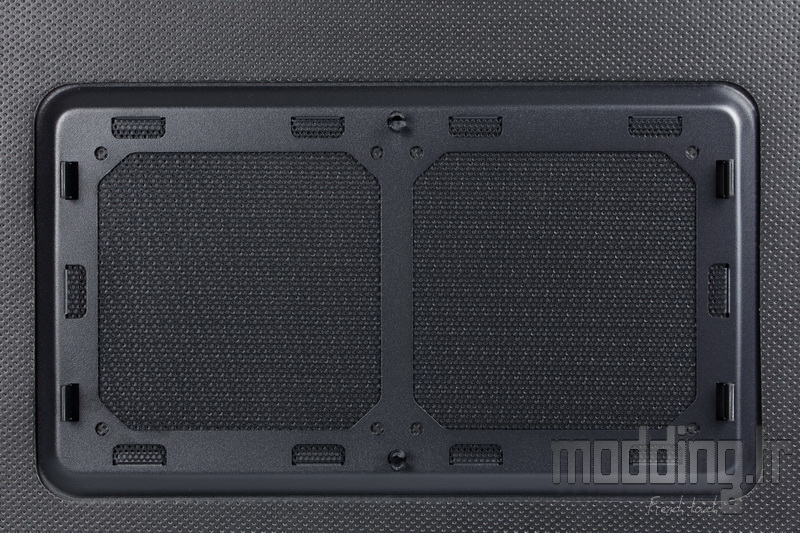

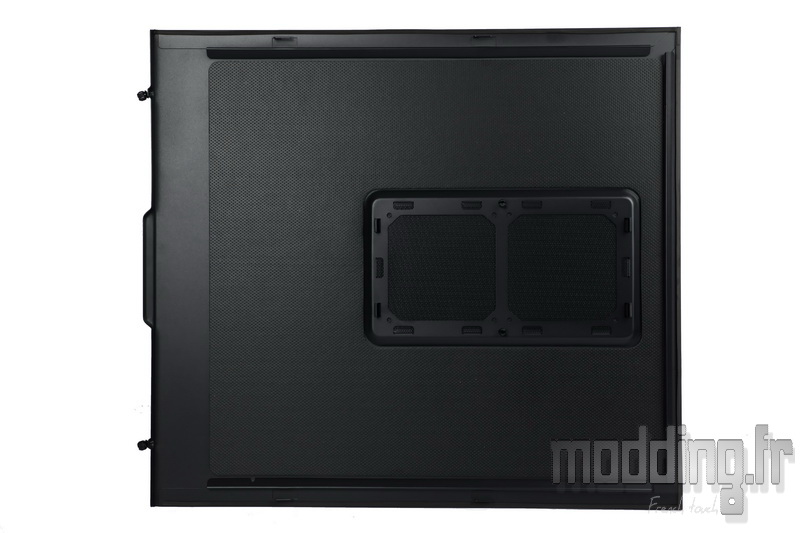

L’ouverture latérale intègre son propre filtre.
Le cache en plastique est doté de clips crantés ce qui permet de jouer sur son ouverture.
On note la présence de trou de fixation pour deux ventilateurs en 120 mm…. à moins de prendre des versions slim et encore…. il semble utopique de pouvoir mettre en place une ventilation active à ce niveau vu la place laissée au niveau des coulisses…
Mais comme la version classique du Dark Base 900 inclut ce type de porte latérale… pourquoi changer le type de fabrication.

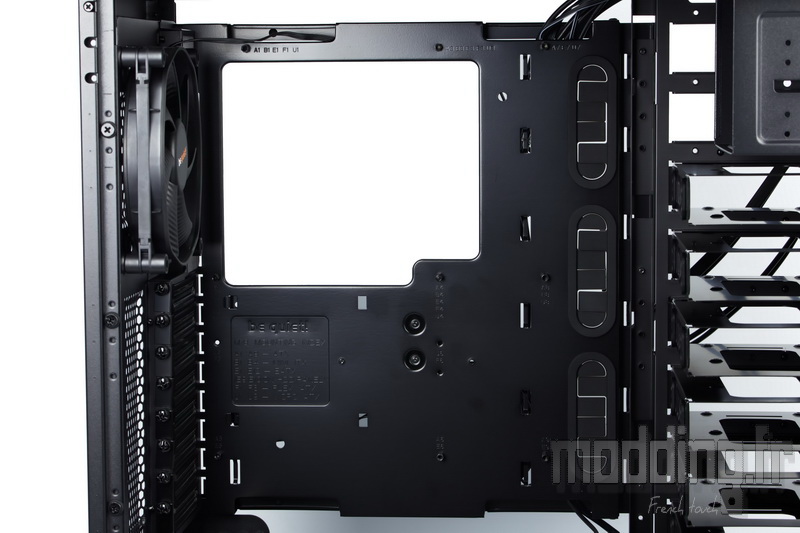

Le plateau de la carte mère intègre une grande ouverture pour permettre l’accès à l’arrière du Socket.

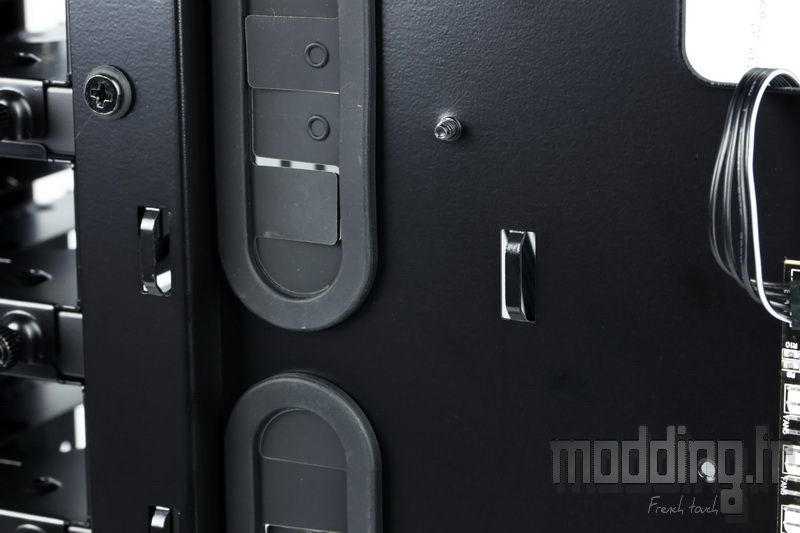

Trois ouvertures de forme oblongue, dotées de grommets, sont placées à l’avant du plateau.
On distingue des ouvertures placées sur le bord supérieur et inférieur.
La surface du plateau ne remplit pas tout le coté du châssis comme on a l’habitude de voir, un large espace est laissé libre en haut et en bas…
Nous verrons que cela fait partie du concept modulaire que propose la marque.
A l’avant de la base du châssis, nous avons deux emplacement pour ventilateurs en 120 mm ou 140 mm.
Plus en arrière, nous avons l’emplacement de l’alimentation….
Un emplacement vraiment spécifique à ce boitier!!!!
Nous avons de quoi nous interroger sur la finalité de la présence d’un support spécifique au bloc qui n’est pas solidaire de l’arrière du châssis….
Nous y répondrons dans la section “Modulaire”.

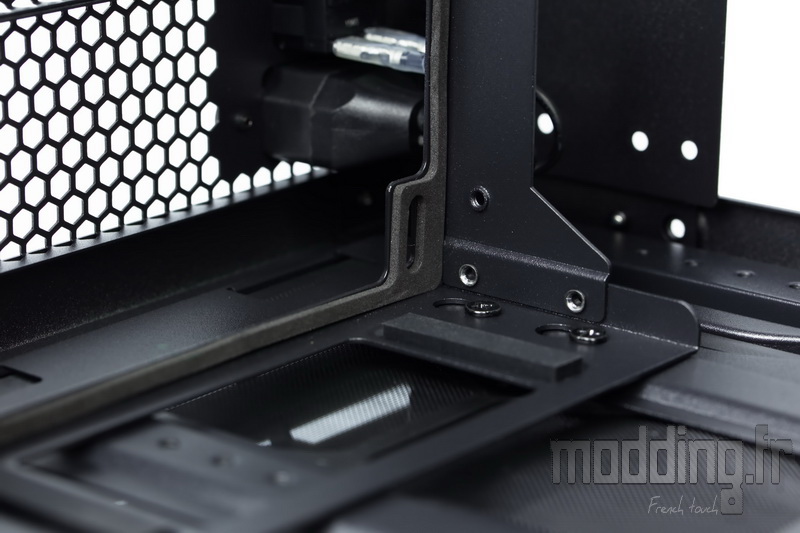

On note la présence d’un encadrement en caoutchouc pour amortir la partie arrière du bloc.

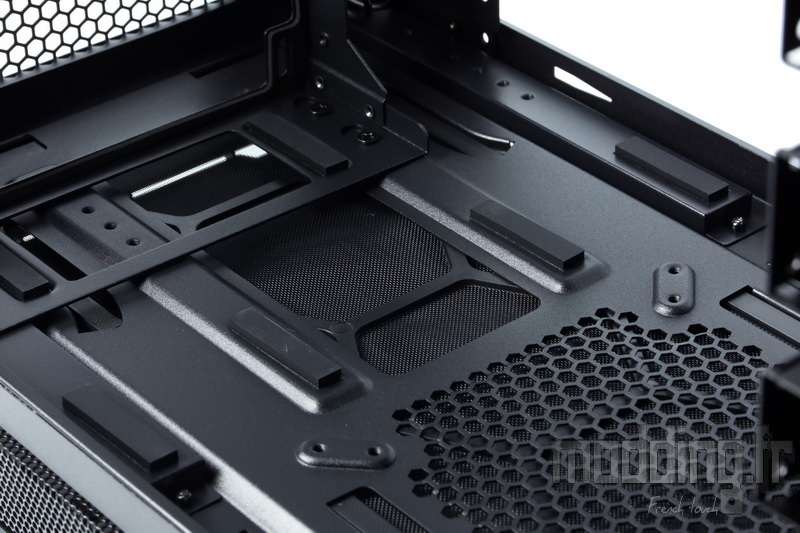

Tout comme la présence d’épais patins en caoutchouc disposés sur la base du châssis.
L’ouverture qui se positionne sous le bloc d’alimentation nous parait sous dimensionnée… Cela est lié au fait que le support peut se déplacer latéralement sur la largeur du châssis et du coup la marque ne pouvait réaliser une ouverture plus large de par ce concept.
Pourquoi décaler le bloc vers la porte controlatérale??? BeQuiet! dote son Dark Base 900 de de la possibilité d’inverser le sens du plateau de la carte mère en Reverse ATX !!!

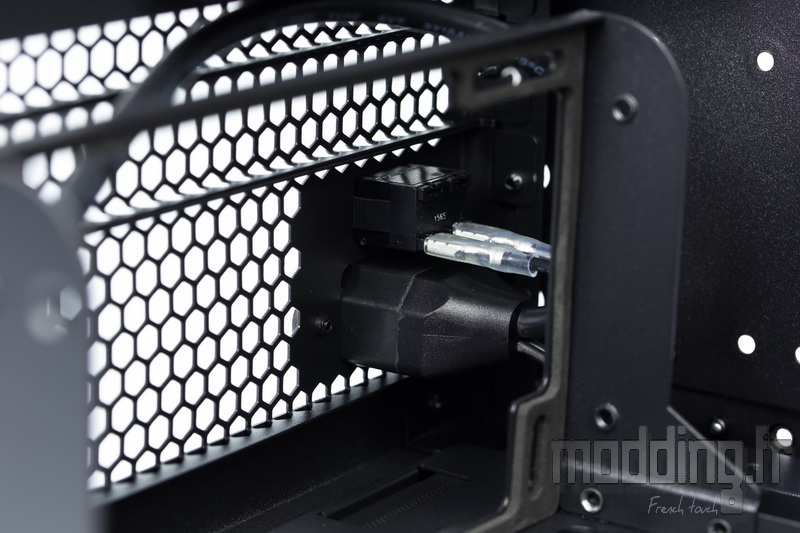

Okay…. mais pourquoi mettre en place une connectique du cordon secteur déportée?
Non seulement nous pouvons inverser la position du plateau de la carte mère mais nous allons pouvoir aussi jouer sur sa hauteur au niveau du châssis!!!
Et pour cela il faut un peu de place pour ne pas buter sur le bloc d’alimentation… plus de détail dans la section “Modulaire”.
D’ailleurs nous remarquons que la grille en nid d’abeille est en plusieurs parties pour ainsi colmater l’espace laissé vide en haut du châssis de par la descente du plateau.
On monte d’un cran pour retrouver un aspect plus classique du châssis avec les 8 équerres PCI fixées par des vis à main.

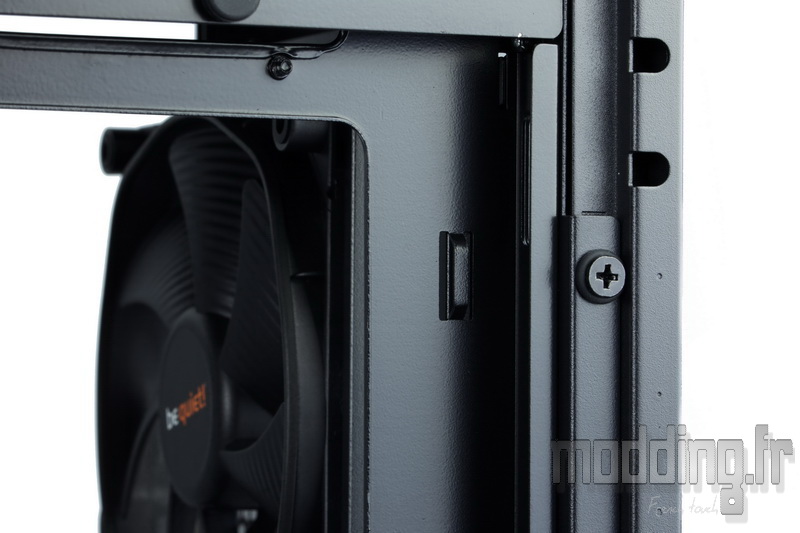

L’emplacement de ventilation arrière est occupé par un SilentWings 3 ce qui amène à une dotation de trois ventilateurs de cette gamme!
Le haut du châssis révèle l’emplacement de plusieurs tailles de ventilateurs dont notamment la possibilité de fixer jusqu’à 4 ventilateurs en 120 mm.
L’espace laissé entre le carénage et le haut du châssis est de 37 mm.
Nous apercevons que la face interne du Top est aussi recouvert d’une plaque d’isolation phonique.
La partie avant du châssis est réservée au stockage.
Nous avons ainsi 7 cages HDD fixées sur une plaque en acier qui, elle, parcourt toute la hauteur du boitier.
Elles sont indépendantes les unes des autres ce qui nous permet de moduler à loisirs l’espace de stockage!
Chaque module peut embarquer un disque dur 3.5″ ou 2 unités 2.5″, de quoi satisfaire les amoureux du stockage!
Au dessus, nous avons la baie 5.25″.
Ici, pas de recherche sophistiqué…. une simple structure en acier dotée de deux emplacements et intégrant de simples petits trous pour la fixation des lecteurs optiques….
Pas de système de fixation automatique! la marque semble prendre en considération la remarque que nous avons l’habitude de faire à propos de ce type de fixation envers l’installation d’un rheobus.
Pour autant, on se passe d’outil de par la présence de vis à main de type M3 pour fixer le lecteur optique.
D’un point de vue watercooling, la baie permet aussi de fixer un réservoir de ce type.
Les coulisses du Dark Base Pro 900.

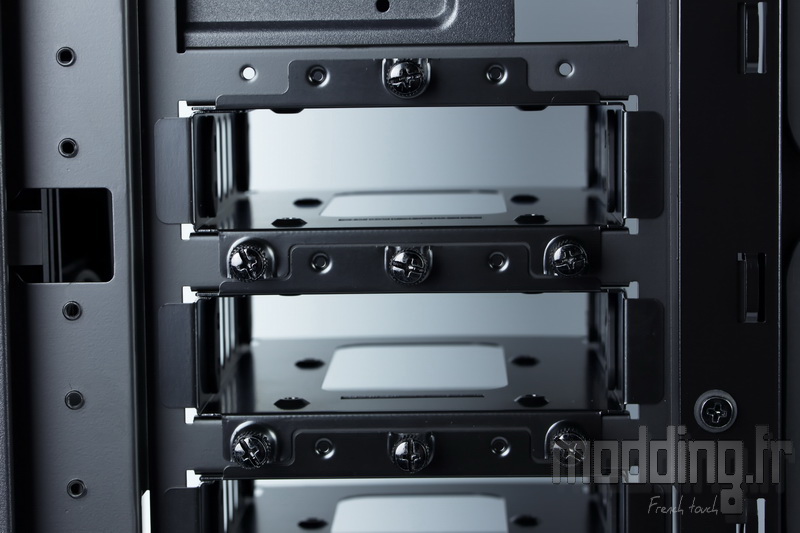

Les cages HDD sont fixées par trois vis à main qui restent solidaire de la structure.
Une en haut et deux en bas pour chacune des cages.
Au niveau du plateau, nous avons plusieurs points d’ancrage pour faciliter le rangement des câbles par le biais de colliers Serflex ou des bandes velcros fournies dans le bundle (moins de plastique à la poubelle!).
Des points d’ancrage présents aussi sur le bord coté arrière du châssis pour le câble CPU.
Sous l’ouverture donnant accès à l’arrière du Socket, nous avons un support dédié à la fixation d’un SSD et un Hub PWM qui ne fait pas que ça…. comme on peut le constater par les différentes prises placées sur le PCB. (voir section “démontage” pour plus de détails).
On note la présence de plots en caoutchouc sur le plateau de la carte mère!!!

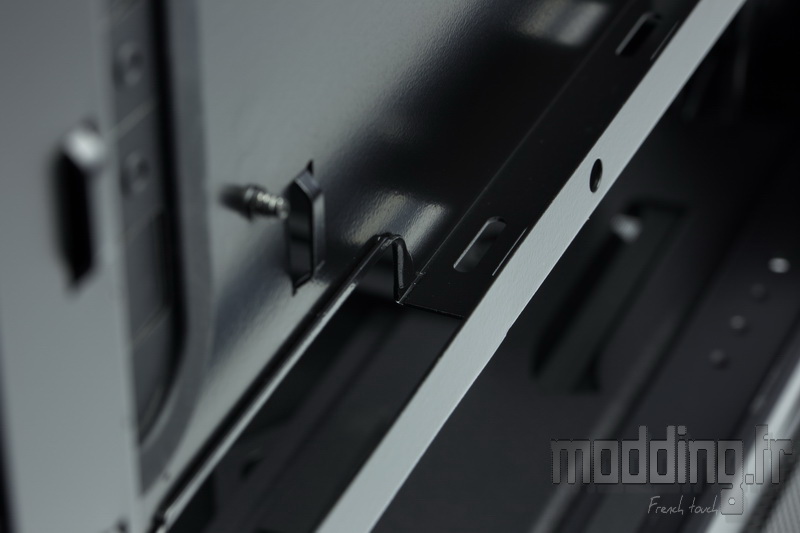

D’ailleurs ce plateau intègre une sorte de rail sur son bord inférieur et supérieur…
Les plots prennent place sur la face externe de ce rail et leur présence indique que la porte controlatérale est alors en contact avec ce plateau ou du moins la plaque d’isolation phonique.
Ils permettent d’éviter justement tout contact acier contre acier.
On revient sur cet aspect du plateau… ce “rail” permet de délimiter l’espace alloué au rangement des câbles : 16 mm….
Les ouvertures placées sur le bord inférieur et supérieur donnent directement dans cet espace.
Nous illustrons un peu plus nos propos dans la section “montage”.
