L’extérieur :
La version noire joue la carte sobriété à 100%.
Point d’excentricité au niveau de la forme du boitier, nous restons dans un format Moyen Tour “classique” mais avec des dimensions plus que généreuses.
En effet le Dark Base Pro 900 mesure 242 mm de large sur 577 mm de profondeur avec une hauteur de 585 mm.
Il est constitué de plastique ABS, d’acier et d’aluminium. Son poids total est de 14.4 kg…
BeQuiet! joue sur l’aspect des différents matériaux avec une intégration assez subtile de grille Mesh pour la ventilation, de plaque en aluminium brossé reposant sur sur le pourtour du boitier ainsi que des inserts en plastique brillant.
Les lignes sont plus fluides que sur le Silent Base.
Spécificité de la version Pro, la porte principale est remplacée par une vitre en verre trempé de 4 mm d’épaisseur avec un aspect bronze.
Nous sommes clairement dans le haut de gamme!
La façade est pleine.
Elle est recouverte d’une plaque en aluminium brossé de 0.8 mm d’épaisseur.
Dans sa partie basse, nous avons le logo de la marque.
On note que même à ce niveau BeQuiet! soigne le style.
Les bords de la façade partent sur les cotés du boitier avec une forme biseautée où viennent s’insérer les grilles Mesh.
Pour la continuité avec la base du boitier, le biseau inférieure de la façade adopte une transition de forme arrondie histoire de casser les angles et donner un style global du boitier plus doux.
Ce style est repris sur la partie supérieure.
Nous remarquons que la grille Mesh se prolonge sur les bords supérieur et inférieur des portes latérales.
Le panneau avant prend place sur ce biseau supérieur.
Nous avons de gauche à droite :
- Deux ports USB 3.0
- Prises audio
- Bouton Power avec sa Led
- Bouton Reset
- Led d’activité disque
- Deux ports USB 3.0
Afin de rester dans le ton monochrome, nous avons le petit détail qui va bien avec les ports USB 3.0 qui troquent leur couleur bleue par du noir.
Une symétrie se dégage de ce panneau avant, avec comme point central le bouton Power. Le bouton Reset et la Led d’activité disque reprennent la forme ronde de la connectique audio pour justement marquer la symétrie globale.
Nous allons voir que la marque ne laisse rien au hasard et nous avons toute une série de détails bien pensés.
La façade pleine s’avère être une porte avec un système d’ouverture invisible monté sur ressort.
On appuie sur la porte pour qu’elle s’entrouvre et ainsi nous permettre d’accéder à l’un de ses bords pour l’ouvrir completement.

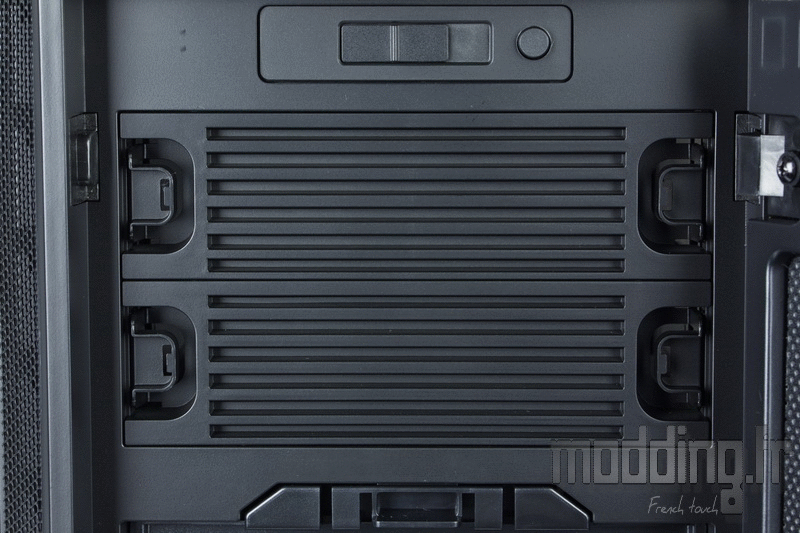

Derriere celle-ci, nous avons tout en haut un module qui intègre un curseur se déplaçant latéralement.
Il s’agit du rheobus du Dark Base Pro 900 qui gère les ventilateurs branchés sur le Hub PWM (élément détaillé dans la section démontage).
Un seul curseur pour les commander tous mais il permet de faire varier la tension sur une plage allant de 5 à 12 V (Mode manuel).
A ses cotés nous avons un bouton de forme ronde. Il est spécifique à la version Pro et interagit avec les bande de Leds RGB branchées sur ce même Hub.
Il permet de faire varier la couleur de l’éclairage.
Plus bas, nous avons deux caches de la baie 5.25″.
La dépose se fait tout simplement par pression sur les clips placés sur leurs bords.
Les 2/3 inférieurs de l’avant du boitier sont occupés par une armature en plastique intégrant le filtre avant.
Elle est clipsée au boitier sur sa partie supérieure.
Derrière, nous avons deux ventilateurs en 140 mm.
BeQuiet! nous propose sa dernière gamme de ventilateur, à savoir le SilentWings 3.
Et ce n’est pas fini…. une chose que nous n’avons pas remarqué dés le début…. comme quoi il faut toujours bien lire le guide d’utilisation…

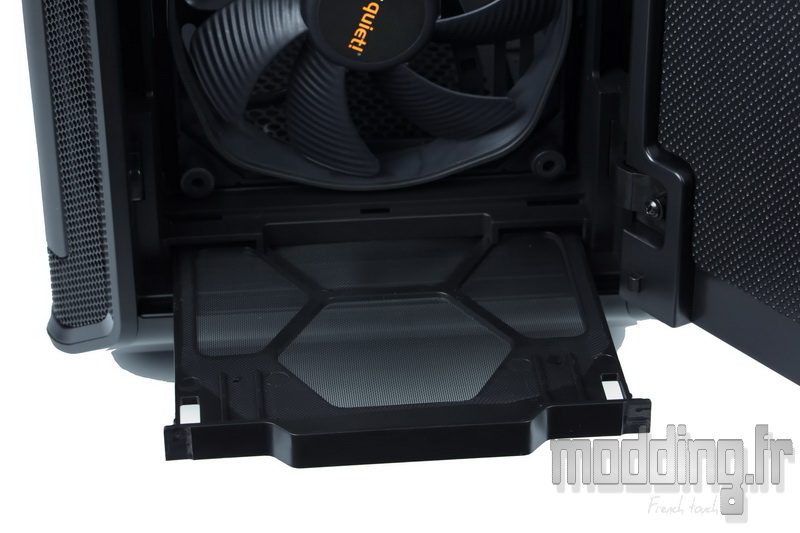

Le tiroir filtre placé sous le châssis se retire par l’avant du boitier!
Un long filtre qui parcourt toute la profondeur du Dark Base Pro 900.
La porte frontale permet de dissimuler la poignée de ce filtre qui déjà reste très bien intégrée et bon nombre d’utilisateurs seront certainement ravis de ne pas avoir à déplacer le boitier pour retirer ce filtre généralement accessible par l’arrière.
Sur les bords internes, nous distinguons les ouvertures placées sous les grilles Mesh.
Petites ouvertures qui orientent le boitier plutôt sur un plan silencieux.
Logique! nous sommes chez BeQuiet!

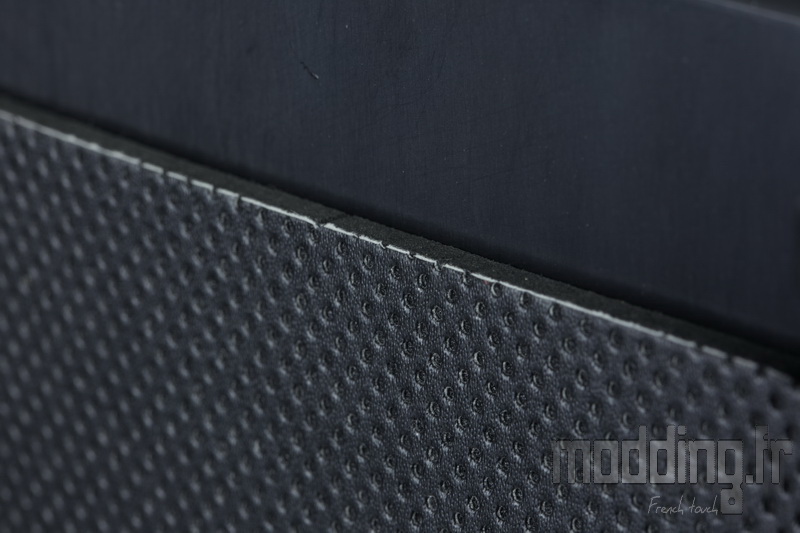

Cet argument est d’ailleurs conforté par la présence d’une plaque d’isolation acoustique au niveau de la face interne de la porte.
Le système d’ouverture monté sur ressort est placé sur le coin supérieur de la porte.

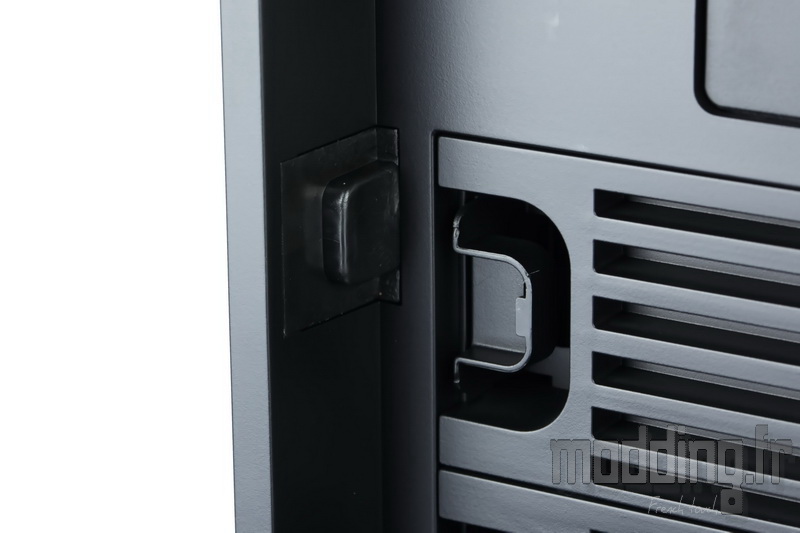

A ses cotés, nous devinons une empreinte rectangulaire qui dissimule un aimant pour assurer la position fermée de cette porte.

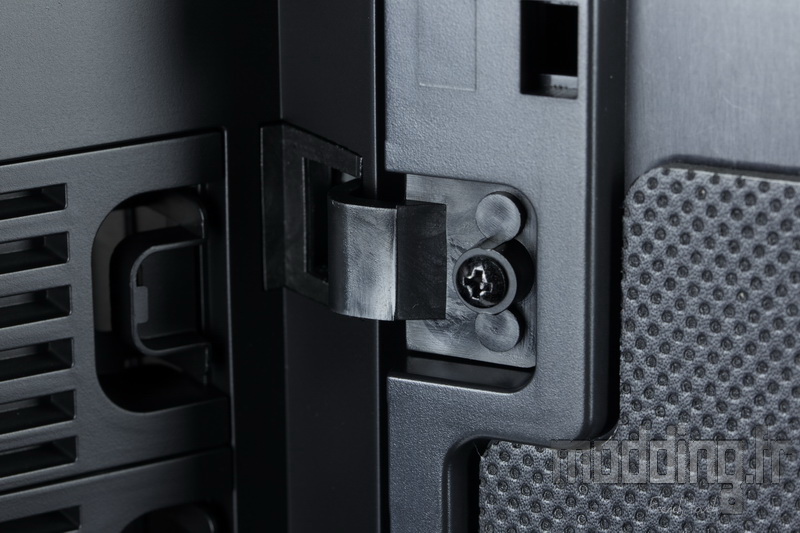

Deux charnières assurent son ouverture.
Nous notons la présence de vis…

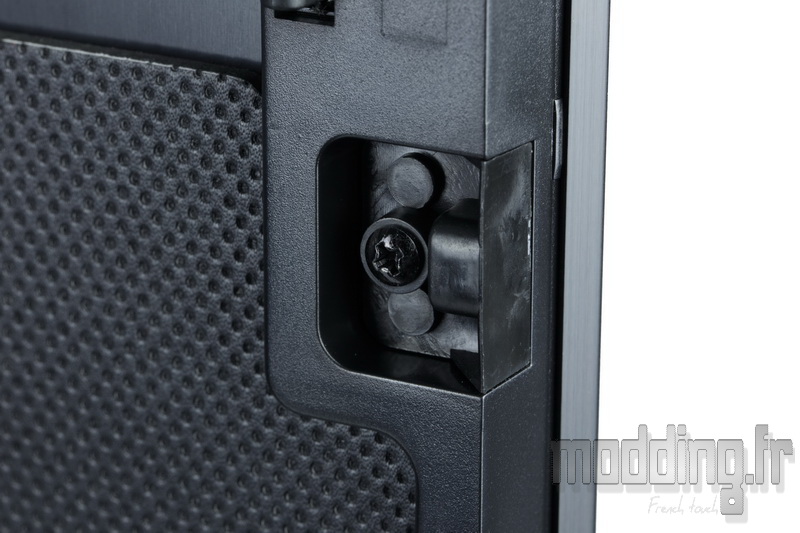

… Ainsi que sur le bord opposé, la présence de deux emplacements laissés en attente….
… Tout comme sur le bord interne de la façade…
Ce qui indique la possibilité d’inverser le sens d’ouverture de la porte.
Le coté “principal” du boitier est donc occupé par une vitre mesurant 479 mm par 525 mm.
Le terme principal est placé entre des guillemets car la marque nous réserve une surprise de taille avec ce boitier que nous verrons plus tard…
Cette vitre est fixée au châssis par 4 boulons.
Nous notons son aspect bronze qui permet de sublimer l’interieur du boitier tout en occultant légèrement quelques détails…. comme le rangement des câbles….
Nous pourrons ainsi agir en jouant sur la position des bandes de Leds afin d’orienter notre vision sur une partie du hardware…
Les grilles Mesh sont soulignées sur leur bord externe par un insert en plastique noir d’aspect brillant.
On apprécie la bonne qualité d’assemblage des différents éléments constituant le carénage du boitier.

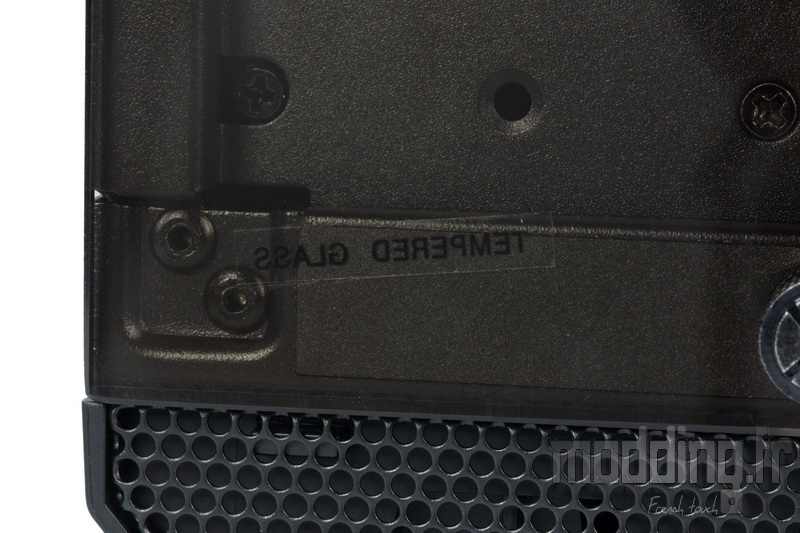

Une petite étiquette signale que la vitre est constituée de verre trempé.
4 mm d’epaisseur!
Elle contribue en partie au poids total du boitier…
Petit clin d’œil à la gamme Silent Base avec la forme des pieds du boitier.
Mais au lieu de parcourir toute la profondeur du Dark Base 900, la marque préfère reprendre juste le style tout en réduisant leur taille afin d’avoir 4 pieds indépendants.
Ils rehaussent le boitier de 25 mm.
La porte controlatérale est en acier.

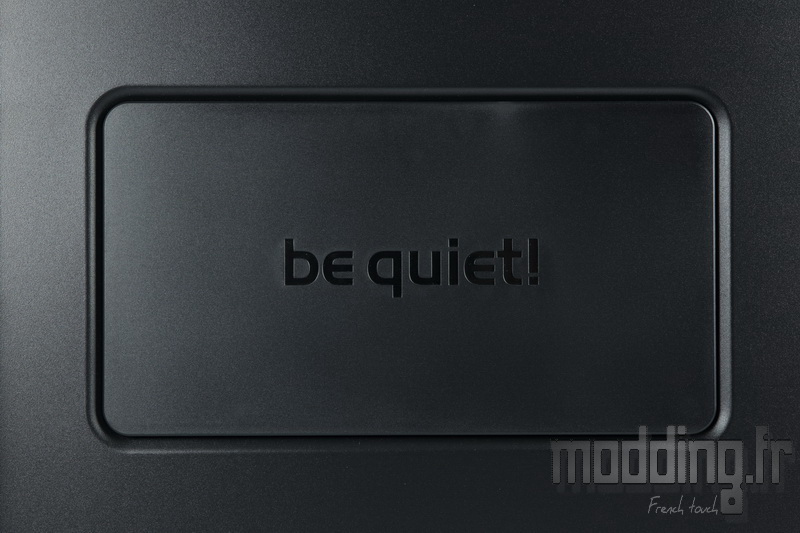

On retrouve ce que chérit particulièrement BeQuiet! : la trappe de ventilation estampillé du logo de la marque.
Contrairement à la série Silent Base, la forme est rectangulaire et mesure 264 mm sur 144 mm.
On peut jouer sur son ouverture pour offrir aux coulisses du boitier une ventilation passive.
L’arrière reprend la disposition classique des éléments mais avec une petite variante..
…. Qui se situe au niveau de l’emplacement d’alimentation.
Nous avons la surprise de voir l’ouverture classique occupée par une grille en nid d’abeille…
Encore plus surprenant est de noter la présence d’une prise secteur accompagnée de son interrupteur à même cette grille !!!
Nul doute qu’il s’agit d’un déport de l’alimentation! reste à connaitre l’emplacement de celle-ci… question qui trouve sa réponse dans la section suivante.
On apprécie la présence de cet interrupteur, chose rarement vue dans ces systèmes de déport.

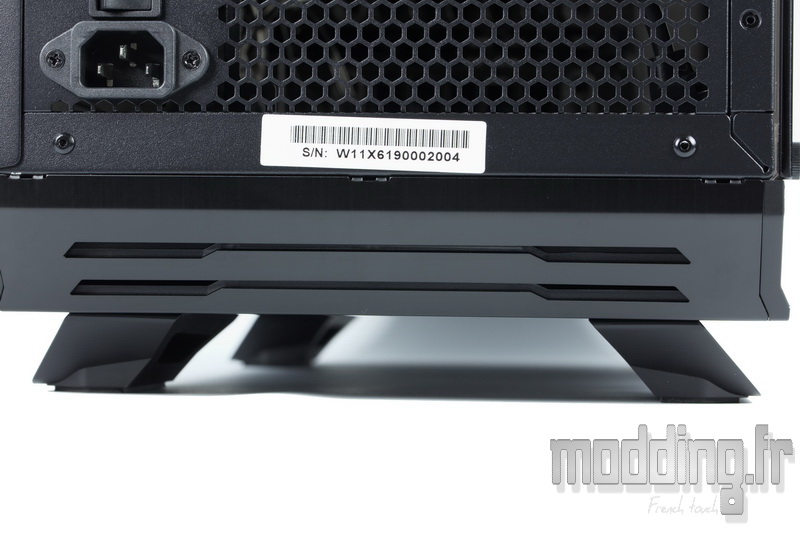

Nous remarquons que la base du boitier comporte des ouïes d’aération…
On note la différence de structure avec le châssis en acier ce qui nous indique la présence d’un compartiment inférieur à l’instar du Silent Base.
Ces ouïes secondent les entrées d’air disposées derrière les grilles Mesh latérales.
Au dessus, nous avons 8 équerres PCI ajourées de type Mesh avec à leur coté une grille en nid d’abeille.
En haut, on retrouve l’emplacement de l’I/O Shield ainsi que celui d’un ventilateur en 120 mm ou 140 mm.
Le haut du boitier occupé par le Top présente une forme biseauté avec deux ouïes tout comme la partie inférieure.
La forme de ces ouïes reprend celle vue sur la série Silent Base.
Nous avons vu que la porte principale a ses propres vis de fixation….

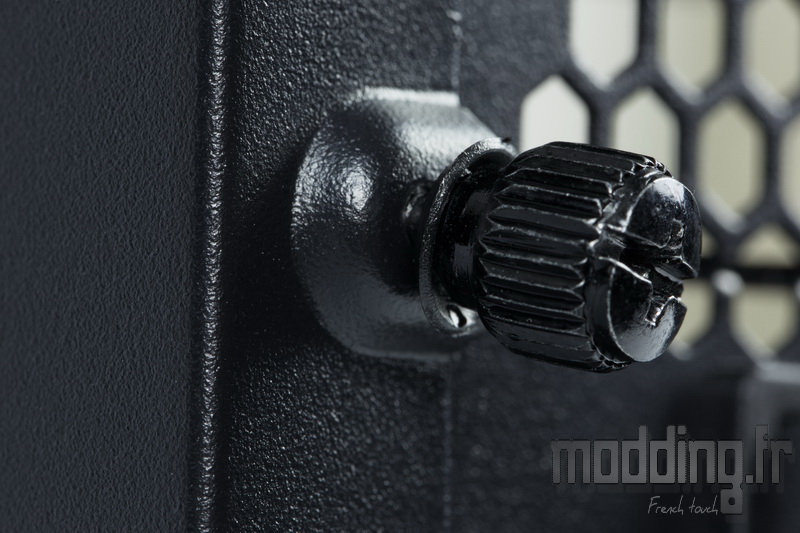

… La porte controlatérale intègre deux vis à main qui restent solidaires de la porte.
De plus elles embarquent une rondelle convexe en acier, histoire de ne pas abîmer la peinture.
La base du boitier est totalement pleine!!!
Pas une seule ouverture à l’horizon… les entrées d’air se font donc par les ouïes placées à l’arrière et les grilles Mesh sous les portes latérales.
La structure en plastique est entièrement recouverte par une plaque en aluminium brossé à l’instar de la porte avant du boitier.
Les 4 pieds sous forme de petit arceau sont dotés de large patin en caoutchouc permettant de plaquer au sol le Dark Base 900.
La courbe du biseau au niveau de la partie inférieure de la façade.
La plaque fait partie intégrante de la base du boitier tout comme le Top. Les lignes de démarcation se font au niveau des bords de la porte avant du boitier.
Point de grille sur le dessus… tout comme la base ce sont les grilles Mesh placées au dessus des portes latérales ainsi que les ouïes placées à l’arrière qui assurent l’aération du haut du Dark Base Pro 900.
La marque rajoute trois autres ouïes sur la partie supérieure du Top à proximité des deux autres placées sur le biseau.
On remarque que ce biseau adopte une transition saillante qui va en opposition avec les courbes de l’avant du boitier.
Dans sa partie antérieure, le Top est doté d’une structure en plastique de forme rectangulaire….
Au début nous pensons à une trappe quelconque dissimulant un logement pour ranger clé USB et autre smartphone…
Mais en fait il n’en est rien…. mis à part la relation avec le smartphone….
Il s’agit d’un chargeur à induction!!! encore faut il que le smartphone embarque la technologie.
Mais là!!! nous constatons que la marque s’inspire des habitudes des utilisateurs et met carrément à profit la situation en proposant la charge de notre smartphone!
Cet élément est spécifique à la version Pro.
