Tests :
Config de test :
- carte mère : Gigabyte H97N-Wifi
- carte graphique : EVGA GTX 680
- processeur Intel : i5 4430
- mémoire : 2 x 8 Go G.Skill Ares 1600 Mhz
- SSD : Samsung 840 Pro
- refroidissement : Noctua NH-D9L
- alimentation : Aurum S 700 FSP
Niveau sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 30% – Ventilation Noctua NH-D9L 30% (NH-D9L 30% – Boitier 5 V)
- Ventilation boitier 100% – Ventilation Noctua NH-D9L 30% (NH-D9L 30% – Boitier 12 V)
- Ventilation boitier 30%– Ventilation Noctua NH-D9L 100% (NH-D9L 100% – Boitier 5 V)
- Ventilation boitier 100% – Ventilation Noctua NH-D9L 100% (NH-D9L 100% – Boitier 12 V)
Le ventilateur du boitier est branché sur un adaptateur Molex en 5 V et 12 V, le NH-D9L est géré par le logiciel Speed Fan v4.51.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (20%).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles bronzent au bord de la piscine maintenant que je fais les tests….).
Pour avoir un relevé « référence » du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec toujours un relevé à 25 cm en position latérale et au dessus tel que la carte mère est en position dans le boitier.
L’alimentation utilisée pour ce test génère un niveau sonore conséquent, mais c’est la seule que nous ayons de disponible qui soit en 140 mm de profondeur…
Nous comparons les relevés avec la config hors boitier, nous constatons que le top plein filtre bien le bruit et, comme on pouvait s’y attendre, la grille des portes latérales laisse passer les nuisances sonores.
Il faudra donc bien choisir ses composants pour éviter que le QBX ne soit trop bruyant.
Le ventilateur du QBX
Un test est effectué sur le ventilateur du boitier.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, celles-ci sont contrôlées par un multimètre.
Niveau sonore
Vitesse de rotation
Le ventilateur que fournit Thermaltake dans son boitier QBX a un diamètre de 92 mm.
Pour autant, il se révèle discret voire même inaudible lorsqu’on le régule!
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde TMPIN0 et TMPIN2), du SSD et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor v1.28.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du NH-D9L est configuré par le logiciel Speed Fan v4.51.
- –> 40° = 30%
- 40°–> 56° = 30% –> 100%
- 56° et + = 100%
On effectue les relevés :
- au repos (idle)
- OCCT CPU
- OCCT CPU+ démo en boucle de 3D Mark Fire Strike Extreme.
Repos
OCCT CPU

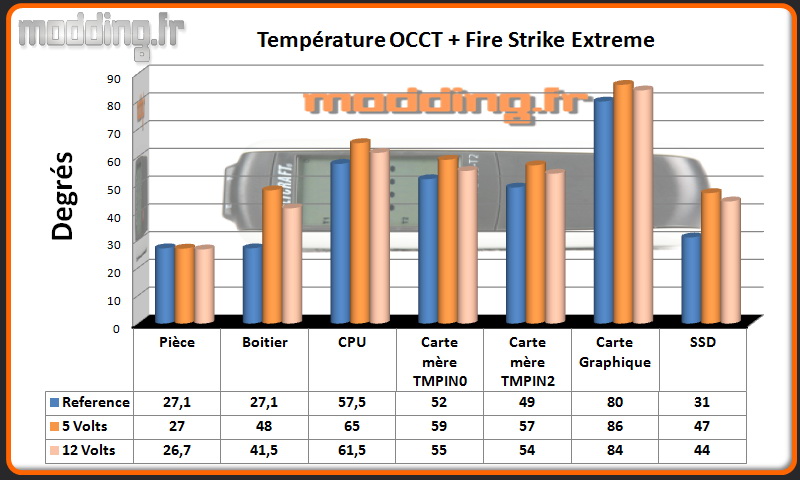

OCCT CPU + Fire Strike
Effectuer les tests en été n’est pas l’idéal… température ambiante de 27°!
Nous avons réalisé les tests avec la config en dehors du boitier pour avoir une notion des températures de “référence”.
Avec un seul ventilateur en extraction dans un boitier de cette taille, notre config de test a chaud… la chaleur qui s’accumule à l’intérieur du boitier n’est pas sans conséquence dans l’augmentation de la température des composants.
Nous constatons que le fait de passer la ventilation de 5 à 12 V permet une diminution des températures de l’ordre de 4°. Du moins en ce qui concerne la carte mère et le CPU.
Ce qui laisse penser qu’en rajoutant d’autres ventilateurs sur les emplacements libres, une config gamer se sentirait plus à l’aise.
Dans les conditions extrêmes, l’emplacement du SSD à l’arrière du plateau de la carte mère n’est pas l’idéal.
La carte graphique profite de la grille placée en bas du châssis, mais l’ajout d’une ventilation active à ce niveau pourrait certainement améliorer les relevés.
