Montage :

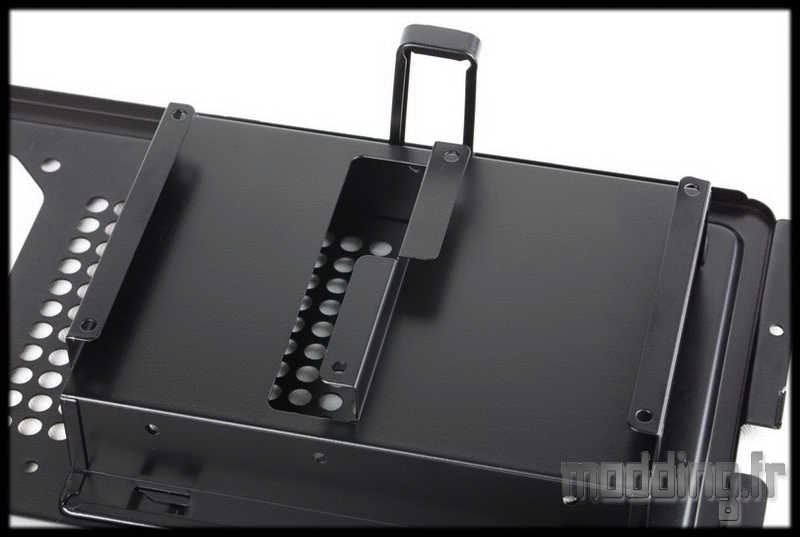

On commence par les unités de stockage et notamment les 2.5″.
L’élément principal est la platine de stockage se trouvant à l’arrière de la plaque qui obstrue l’intérieur du boitier.
Nous avons donc deux emplacements pour le format 2.5″. Par contre l’absence de silentbloc ne favorise pas le montage de disque dur…
On insère le SSD dans son logement avec la connectique plutôt vers le bas du châssis.
On se munit de trois petites vis M3 présentes dans le bundle et on fixe ainsi le SSD.
Cette platine accueille aussi un disque dur 3.5″.
Ici aussi pas de silentbloc présent….
On glisse le disque dur du coté de l’emplacement du ventilateur 120 mm avec la connectique placée de ce coté.
Ne reste plus qu’à fixer le disque dur avec les vis contenues dans le bundle.
On pourra bien sûr fixer l’ensemble des unités avec la platine désolidarisée de sa plaque.
En plus de l’emplacement en avant de la cage du lecteur optique slim, nous avons un quatrième emplacement pour unités de stockage 2.5″ qui se trouve derrière le plateau de la carte mère.
La fixation peut se faire, à ce niveau, sur le coté comme par en dessous du SSD.

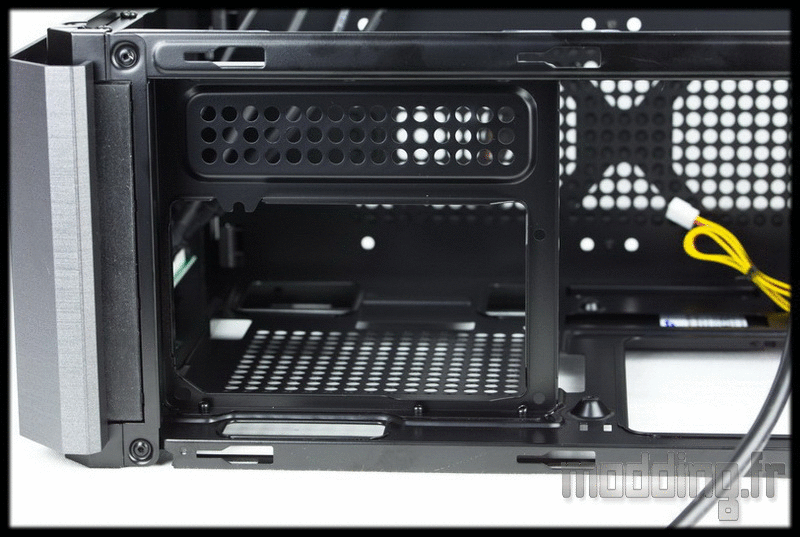

Le mise en place de l’alimentation est des plus simple!
On place son bloc avec la ventilation coté grille, on met en place les 4 vis présentes dans le bundle et on branche le cordon secteur.
Par contre le QBX limite la profondeur du bloc à 140 mm.
Même si on considère que l’on peut insérer une plus grande alimentation, la présence d’une équerre métallique de maintien du bloc bride la profondeur maximale.
Important… une fois le bloc en place et avant de refermer le boitier, ne pas oublier de positionner l’interrupteur sur “1” histoire de ne pas avoir à redémontrer le top du QBX.
La marque nous informe sur le type du bloc d’alimentation pouvant prendre place dans le QBX.
La différence se situe au niveau de la position de la prise. La dernière position fait que la prise du déport secteur ne pourra pas se brancher de part sa forme coudée qui butera sur l’avant du châssis.
La grille du châssis colle bien à l’emplacement de la ventilation du bloc.
On aperçoit sur le bas l’équerre qui fait partie intégrante du châssis et qui maintient le bloc en place en plus des 4 vis et du module présent prés de la platine de stockage.

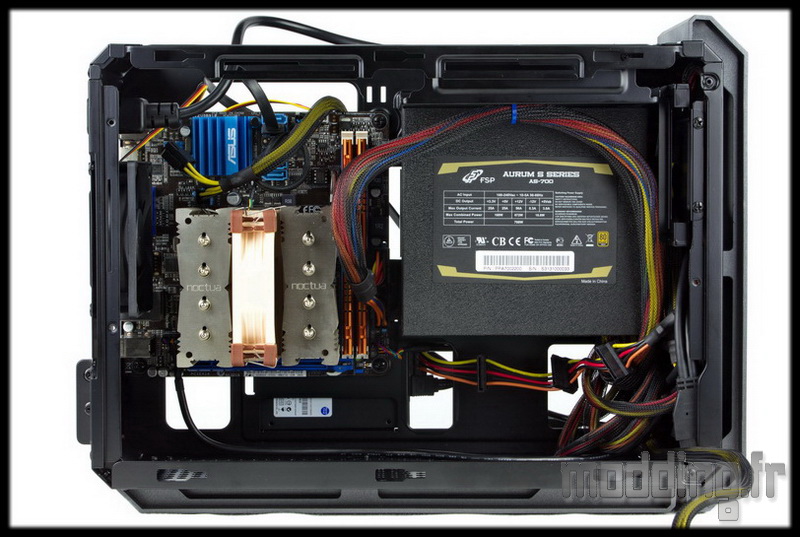

La mise en place de la carte mère requiert soit de retirer le ventilateur arrière, soit de le faire avant la mise en place de l’alimentation.
Au niveau du ventirad, la hauteur est limité à 105 mm, de quoi mettre un ventirad format tour avec ventilateur en 92 mm ou alors passer sur le format Top Flow.
L’alternative est de placer un AIO dont le radiateur viendra se positionner sur la plaque latérale.
Une alimentation modulaire, comme dans tout petit boitier, est plutôt conseillée, bien que… voir plus bas.
La place limitée à l’arrière du plateau de la carte mère bride le passage du gros câble ATX 24 broches à ce niveau.
On essaie de caler les câbles le plus possible vers l’avant du boitier.
La tache est rendue plus ardue si on met en place un ventilateur 80 mm à l’avant du boitier.
La place dédiée à la carte graphique est conséquente! du moins en longueur…..
En largeur c’est une autre histoire et notre R9 280X de test ne trouvera pas sa place dans le QBX…
Mais pour une carte graphique avec une largeur plus contenue, nous avons jusqu’à 350 mm de place sur la longueur!

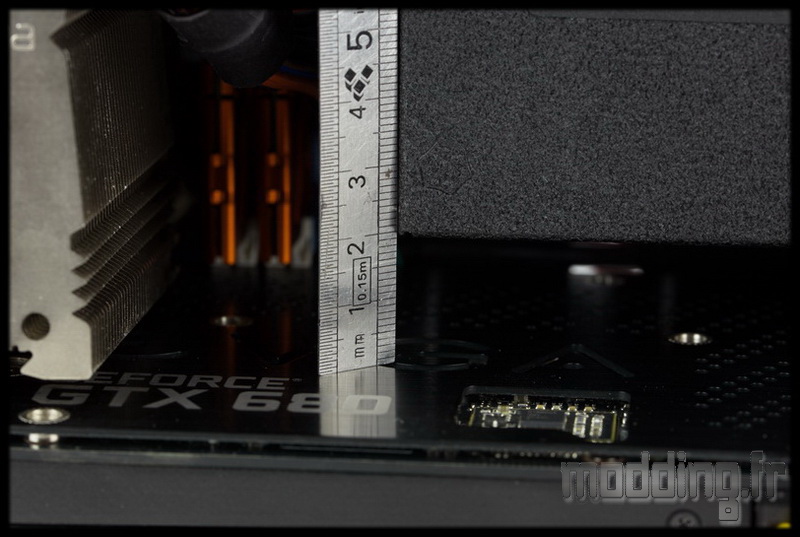

Là c’est la théorie car il faudra bien sûr compter sur l’espace que l’on a avec le bloc d’alimentation…
Moins de 20 mm! sachant que nous avons mis en place une alimentation non modulaire, ici les câbles sont déportés sur le coté vers l’avant du boitier.
Avec une alimentation modulaire cela risque d’être un peu plus chaud quant à la mise en place des câbles sur leur prise respective!
Du coup, modulaire ou non ? Au final il faut voir avec la taille de la carte graphique…

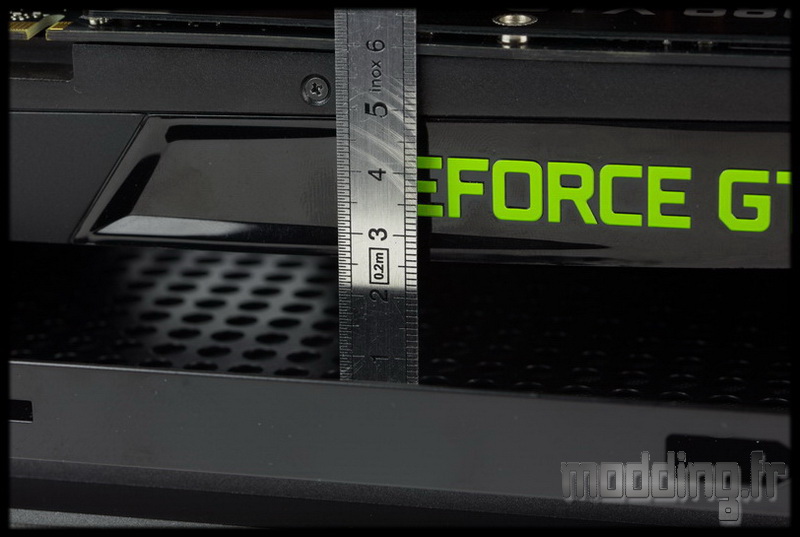

Une autre notion dans ce QBX est la possibilité de mettre en place des ventilateurs en 120 mm sur le bas du boitier.
Alors oui nous avons la place de caser ces ventilateurs, mais ils seront quasiment au contact de notre carte graphique double slot!
De plus la ventilation sera globalement dédiée à cette carte graphique, du moins en présence de cette dernière.
Coté coulisse, on pourra passer quelques cables.
Le tout est de ne pas brider l’entrée de la grille dédiée au bloc d’alimentation.
Les nombreuses ouvertures facilitent tout de même le passage de ces câbles à notre convenance.
On remarque au passage que l’ouverture à l’arrière de notre carte mère n’est pas en face du Socket.
Nous remettons en place la plaque latérale.
On remarque que sa largeur ne vient pas gêner la carte graphique et donc notamment le branchement des câbles sur cette dernière.
Le fait que la plaque soit articulée sur les deux charnières facilite le branchement des éventuelles unités de stockage ainsi que le montage de l’AIO.

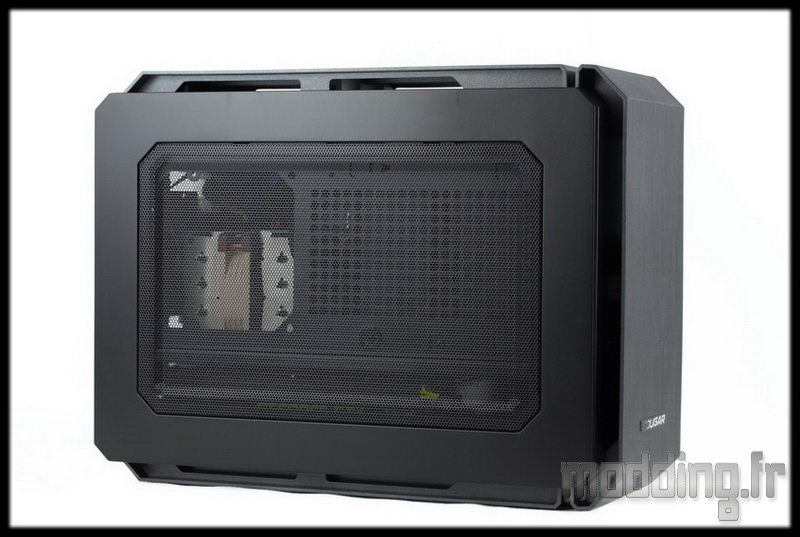

Nous refermons les portes latérales dont les larges grilles optimisent la ventilation interne du boitier.
