Démontage :

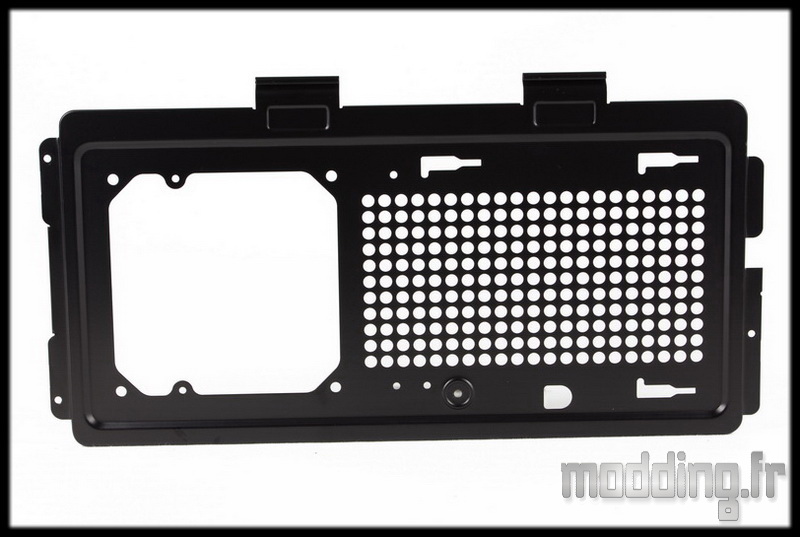

On commence par la platine du coté qui peut accueillir un ventilateur en 120 mm seul ou un AIO 120 avec son ventilateur ou, la troisième option, un AIO 240 avec un seul ventilateur en 120 mm.

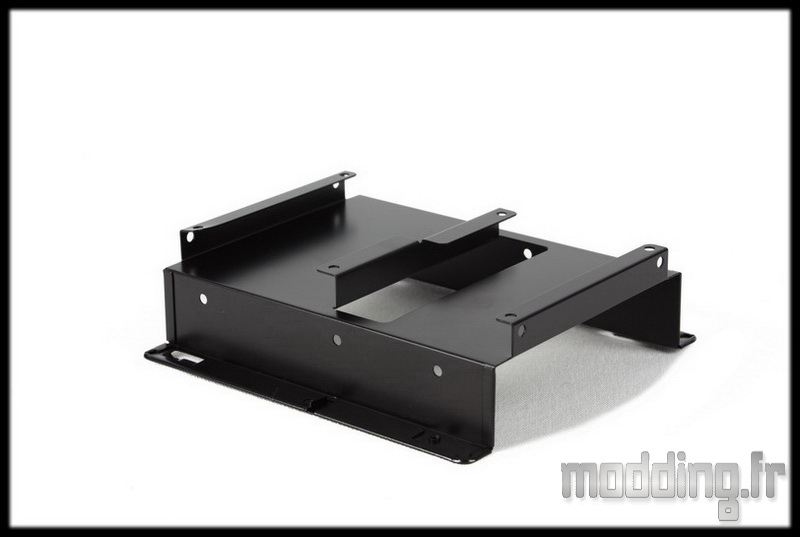

Dans ce dernier cas, on retire la platine de stockage.
Celle-ci est fixée par le biais d’ergots et d’une vis.
Elle peut donc accueillir deux unités de stockage 2.5″ et un disque dur 3.5″.
Il est à noter l’absence de silentbloc quelque soit le format de l’unité de stockage…

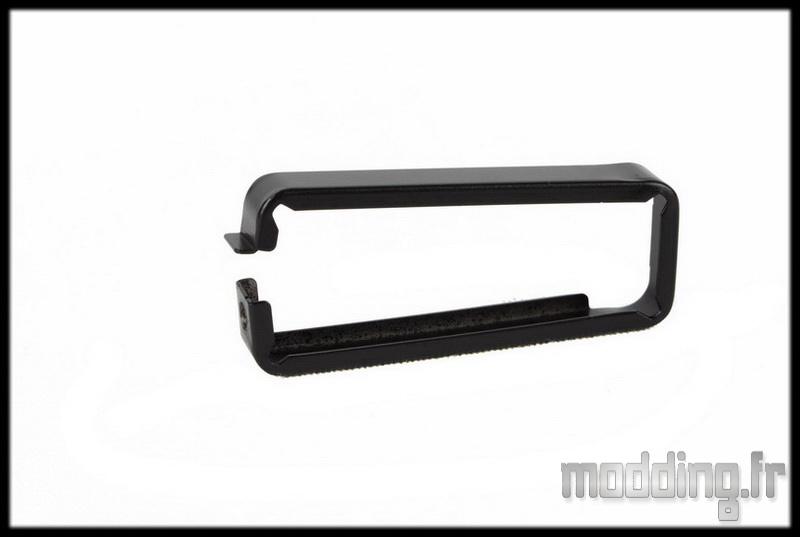

Nous avons un autre élément qui se fixe par le biais d’une vis à la plaque qui obstrue l’intérieur du boitier.
Il permet de plaquer le bloc d’alimentation dans son logement.
Le top du boitier est maintenu par deux vis à l’arrière du châssis.
Une fois retirées, on fait glisser le top vers l’arrière pour le dégager de ses encoches de maintien.

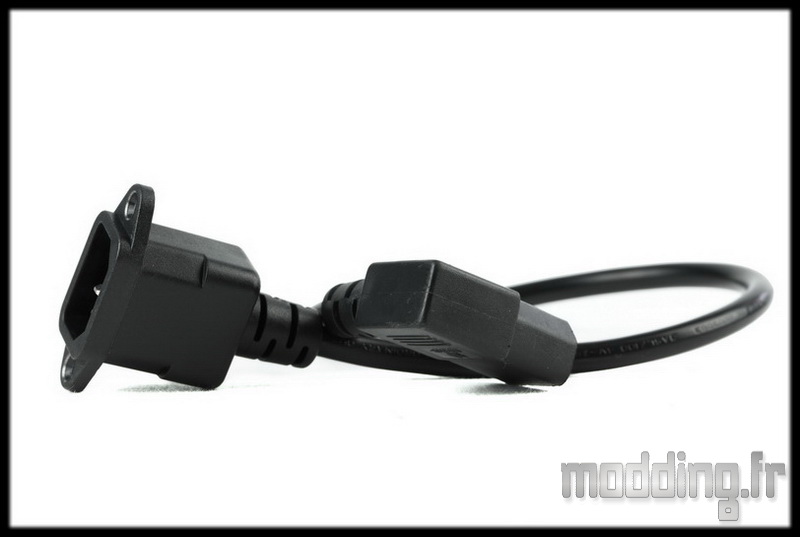

Nous découvrons le cordon d’alimentation qui permet de brancher le bloc déporté vers l’avant du boitier.

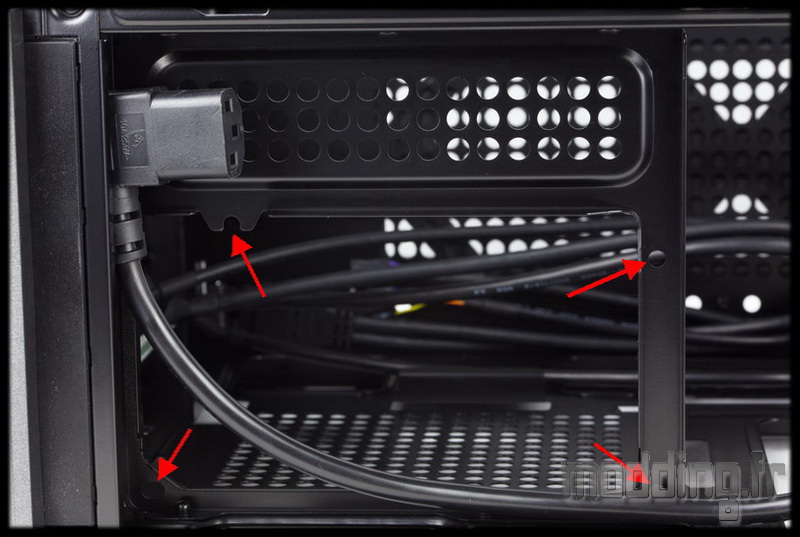

On trouve la platine qui permet de fixer le bloc de façon verticale avec sa ventilation vers le coté du boitier face à la grille dédiée.

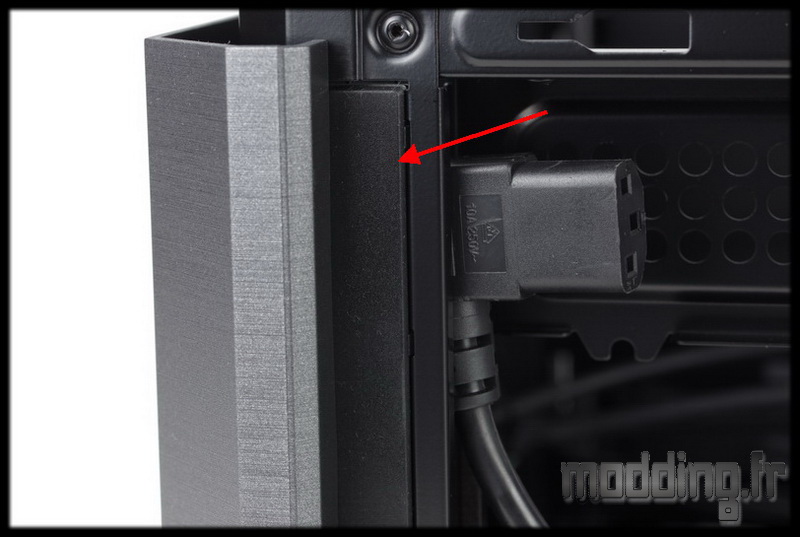

En avant de cette platine, tout contre le retour de la façade, nous avons un cache en caoutchouc qui dissimule la baie 5.25″ format slim.
Par défaut, le top vient dissimuler une partie du cache en caoutchouc.

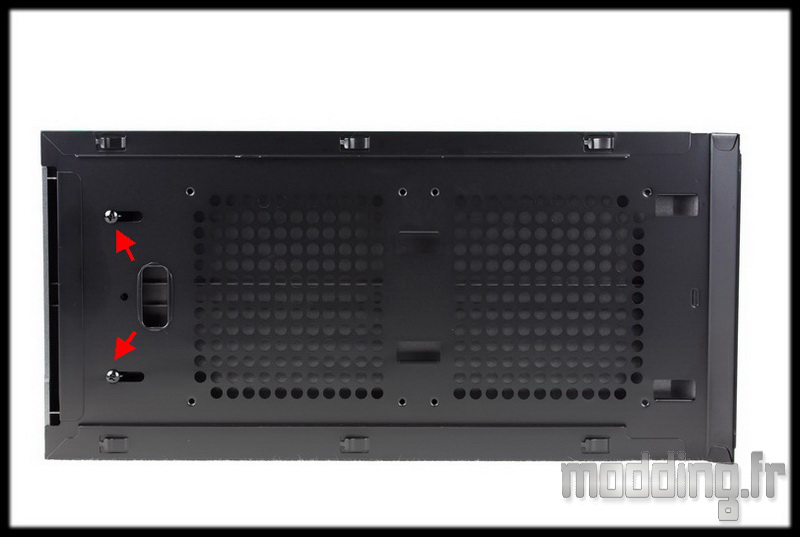

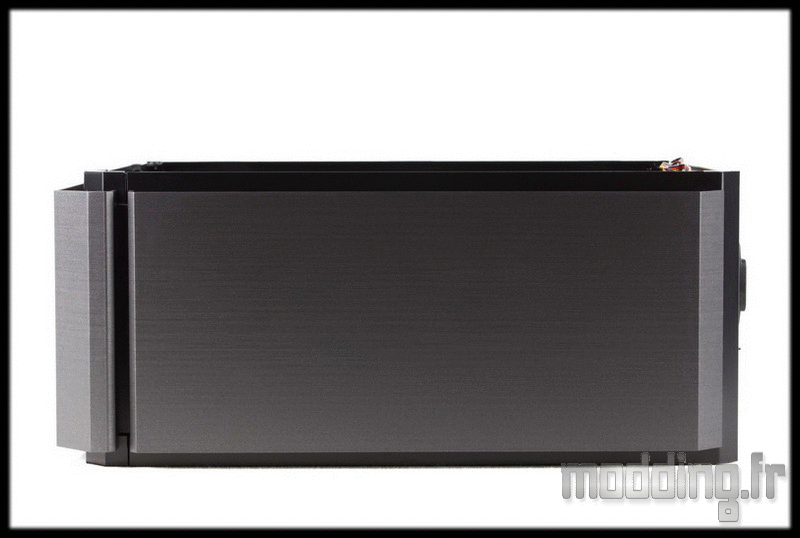

Deux vis permettent de faire glisser le top par rapport au haut du châssis faisant ainsi varier la distance qui sépare le top de la façade.
L’intérêt est de pouvoir intégrer un lecteur optique slim à tiroir et ainsi permettre son ouverture.

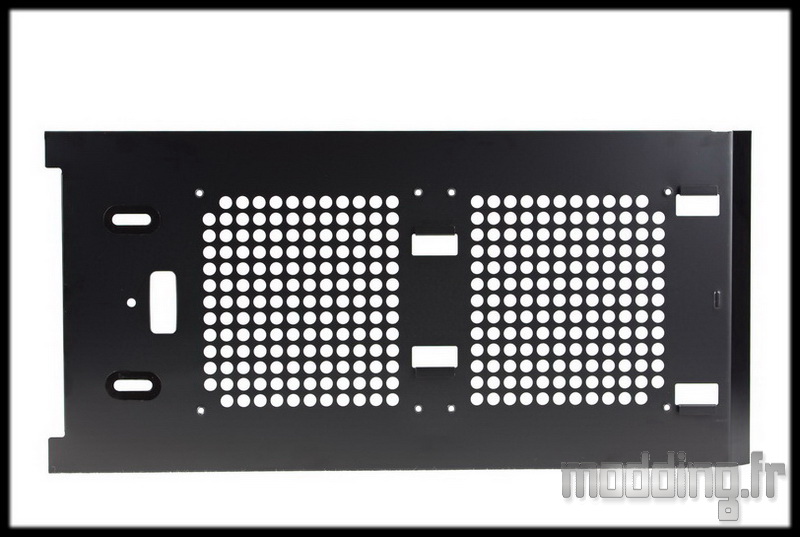

On remarque que le haut du châssis comporte deux emplacements pour ventilateur en 120 mm.
Ce qui amène à 7 le nombre total de ventilateurs pouvant être mis en place dans le QBX.

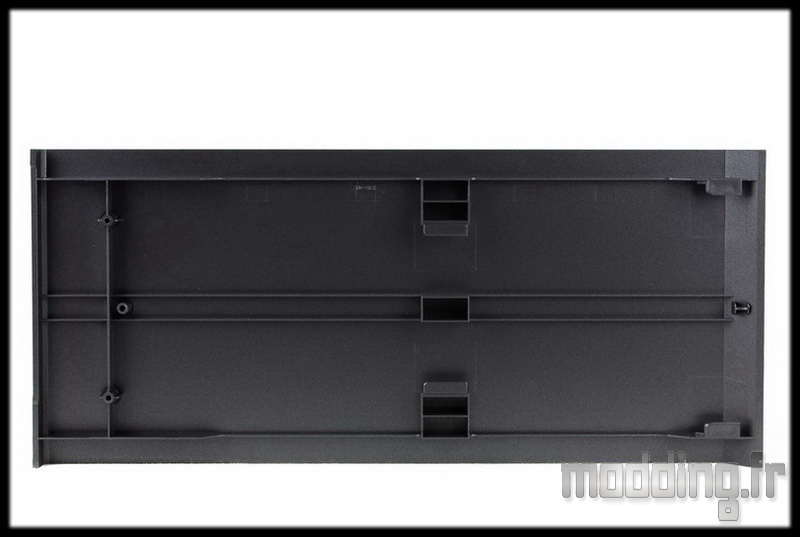

Le top du boitier en plastique présente des ouvertures sur le coté pour le passage de l’air dédié au haut du châssis.

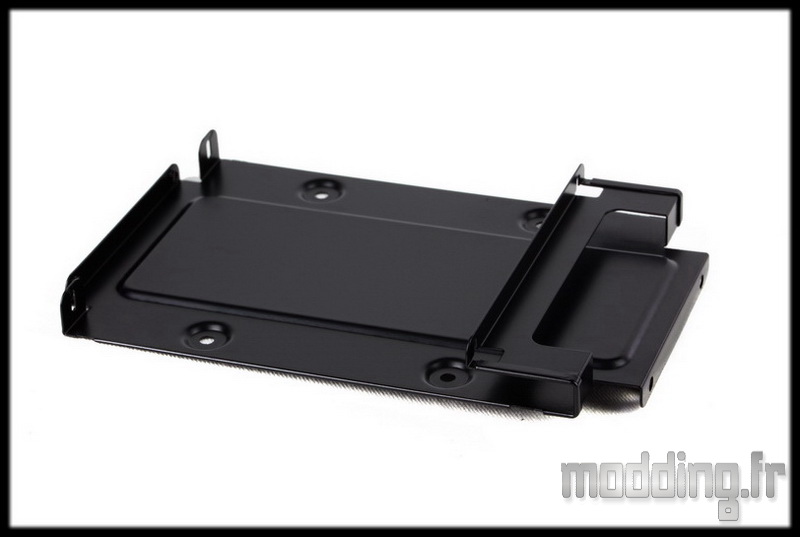

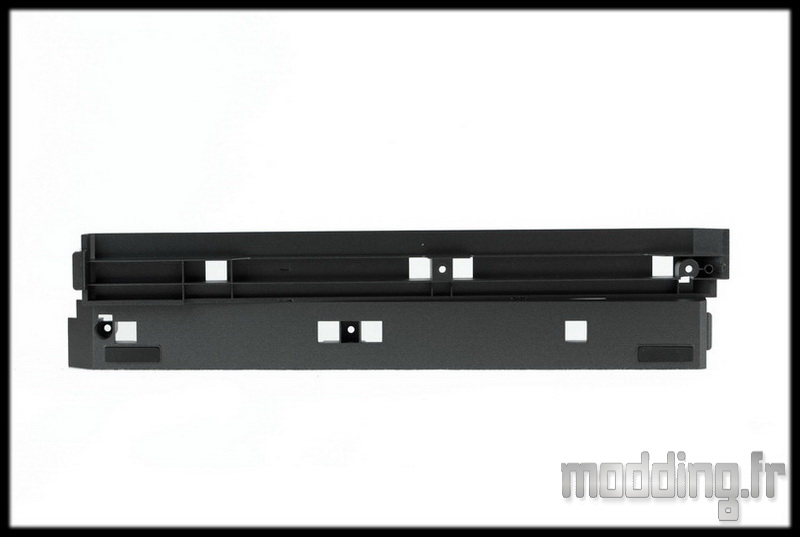

La cage du lecteur optique slim est fixée au châssis par l’intermédiaire de 4 vis, deux par coté.
L’autre face permet de mettre en place une unité de stockage 2.5″ portant ainsi le nombre total à 4 dans ce format.

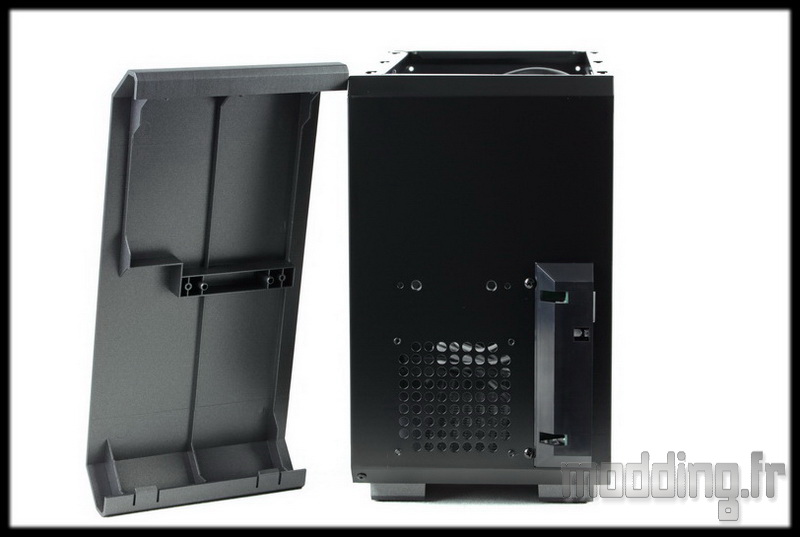

La façade est maintenue au châssis par le biais de deux vis en son milieu et d’ergots plastiques en haut et en bas.
On exerce une pression sur le bas de la façade pour la retirer du châssis.
On retrouve le petit emplacement pour ventilateur 80 mm et on note que le panneau avant peut être démonté de part la présence de deux vis.
Le cache en caoutchouc de la cage 5.25″ slim se retire par l’intérieur.
Les pieds du boitier peuvent être démontés.
4 vis les maintiennent en place.
Le déport secteur peut être facilement retiré.
Tout comme le panneau avant.

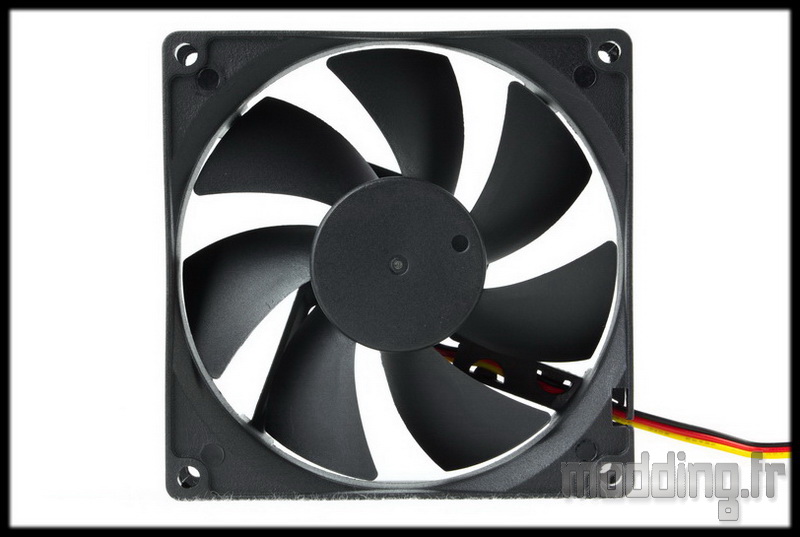

L’unique ventilateur présent dans le boitier est un 92 mm de couleur noire.

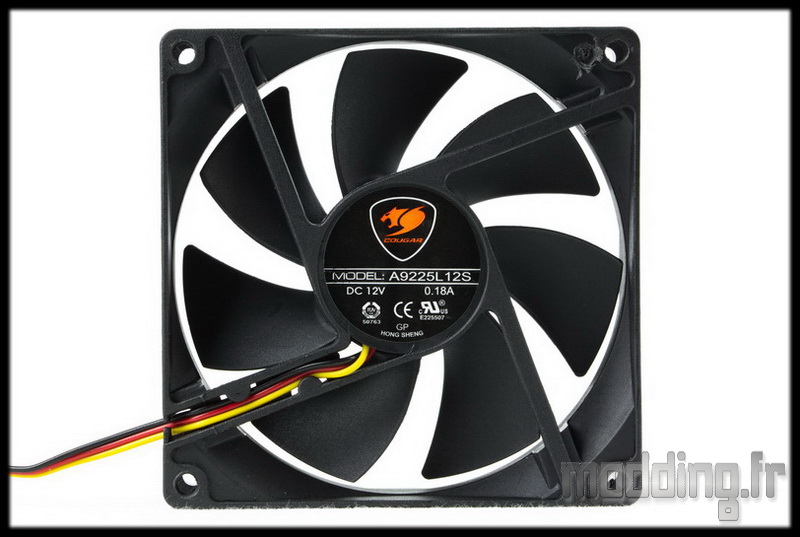

Modèle A9225L 12S estampillé du logo de la marque.
Peu voire pas d’information technique sur ce ventilateur.

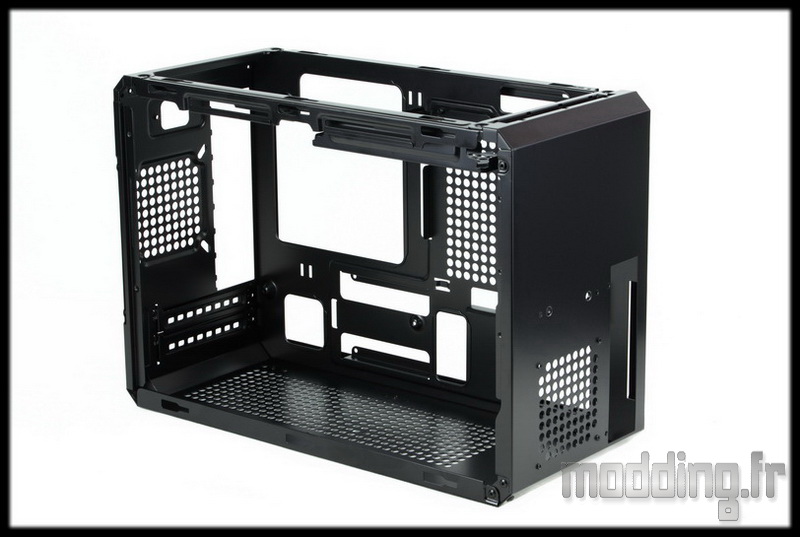

Le reste du châssis métallique est assemblé à l’aide de rivets.
L’ensemble est assez rigide.
