L’intérieur :
Chacune des portes est fixée par deux vis à main.

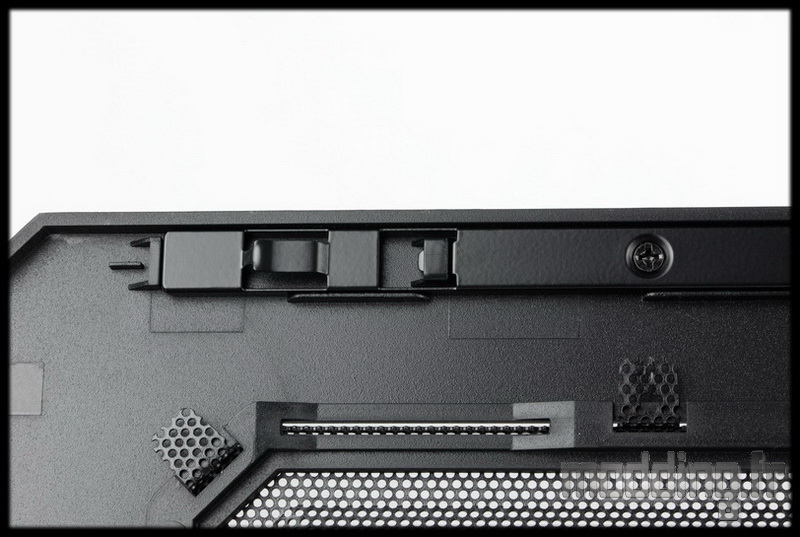

Les portes sont en plastique mais Cougar assure le maintien de celles-ci au châssis par le biais d’inserts métalliques que ce soit au niveau des glissières supérieure et inférieure qu’au niveau de la fixation sur l’arrière.
Ce qui assure en plus une rigidité à l’ensemble.

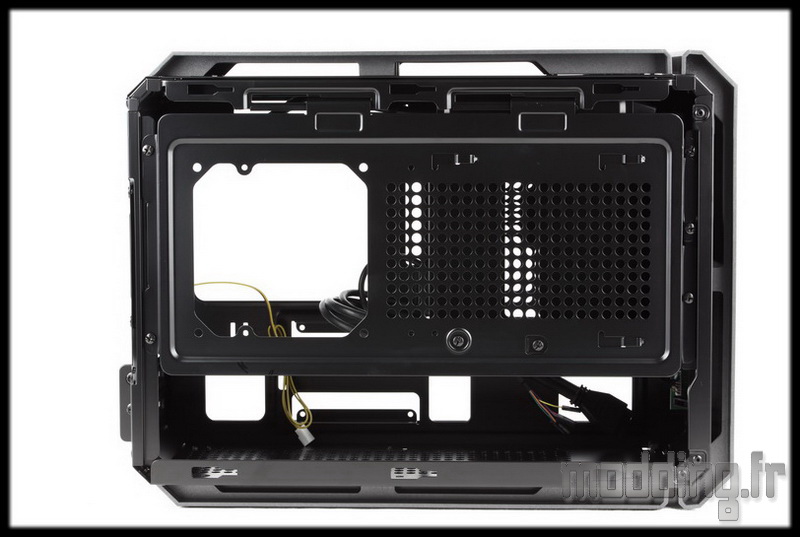

Nous avons la surprise de voir une plaque qui vient quasiment boucher l’accès à l’intérieur du boitier!
Une vis à l’avant et deux vis à l’arrière permettent de désolidariser cette plaque du châssis.

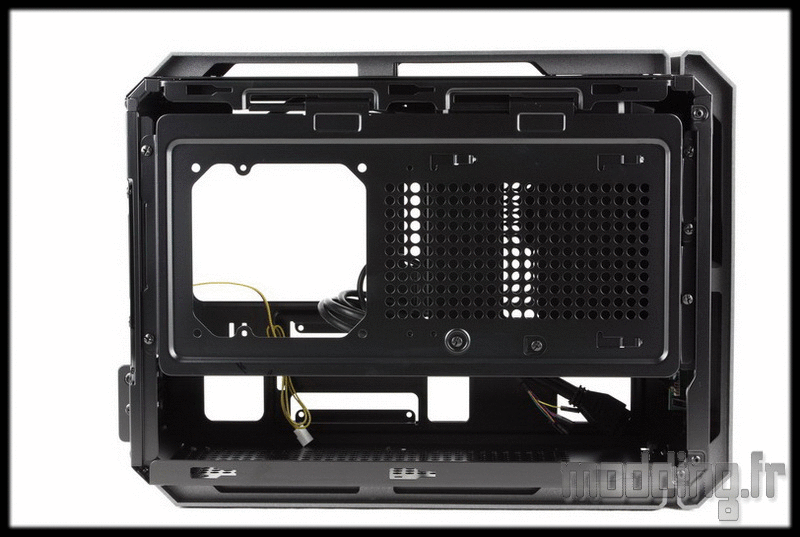

Nous constatons alors qu’elle s’articule sur deux charnières placées sur le haut du châssis.
Une fois inclinée à 90°, nous allons la faire glisser vers l’arrière pour pouvoir completement la retirer du boitier.
Nous découvrons alors l’intérieur du QBX tout de noir vêtu.
L’emplacement de la carte mère au format mini ITX avec les 4 entretoises qui font parties intégrantes du plateau de la carte mère.
Plus en avant, nous avons une large grille qui se révèle être la grille de l’emplacement de l’alimentation.
L’emplacement de la ventilation arrière est doté d’un ventilation de 92 mm de diamètre.
A l’avant du boitier juste à coté du PCB du panneau avant, nous avons un emplacement pour un ventilateur en 80 mm.
D’où la présence du filtre dans le bundle.
Juste au-dessus, et c’est ce qui explique l’espace entre la façade et le top du boitier, nous avons l’emplacement pour un lecteur optique format slim en position verticale.
Ce module peut aussi accueillir une unité de stockage 2.5″ sur son autre face.
Au bas du boitier nous allons pouvoir mettre en place deux ventilateur en 120 mm.
Les coulisses nous permettent de visualiser de nombreuses ouvertures pour le passages des câbles.
Pour autant l’espace laissé à ce niveau est minime, de l’ordre de 10 mm.
On note la présence d’un deuxième emplacement pour unité de stockage 2.5″.
Tout comme le premier, l’absence de silentbloc favorise plutôt la mise en place d’un SSD que d’un disque dur.

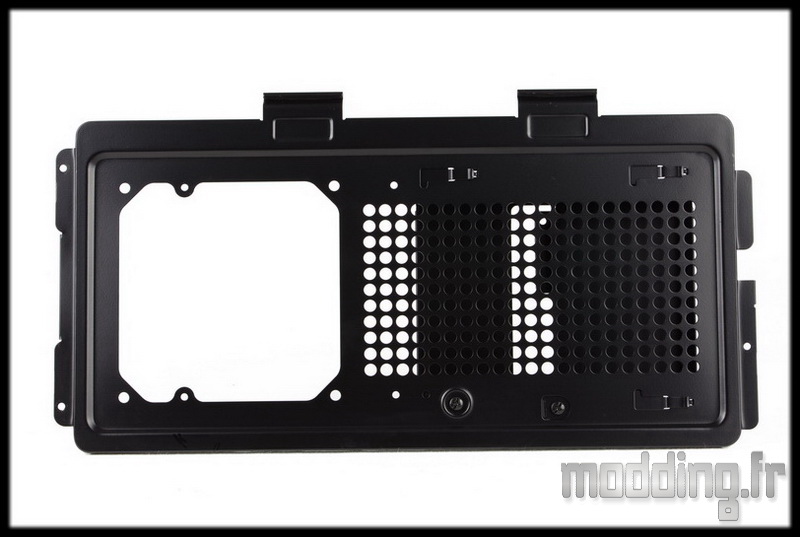

Retour à la plaque qui vient obstruer l’accès à l’intérieur du boitier.
Nous avons sur le coté gauche une large ouverture avec la possibilité de fixer un ventilateur en 120 mm.
Nous constatons d’ailleurs que nous pouvons décaler de quelques centimètres le ventilateur vers la droite. ce ci afin de pouvoir monter un AIO et d’optimiser la mise en place du radiateur avec les tuyaux d’un coté ou de l’autre.
A droite de la plaque nous avons une large grille.

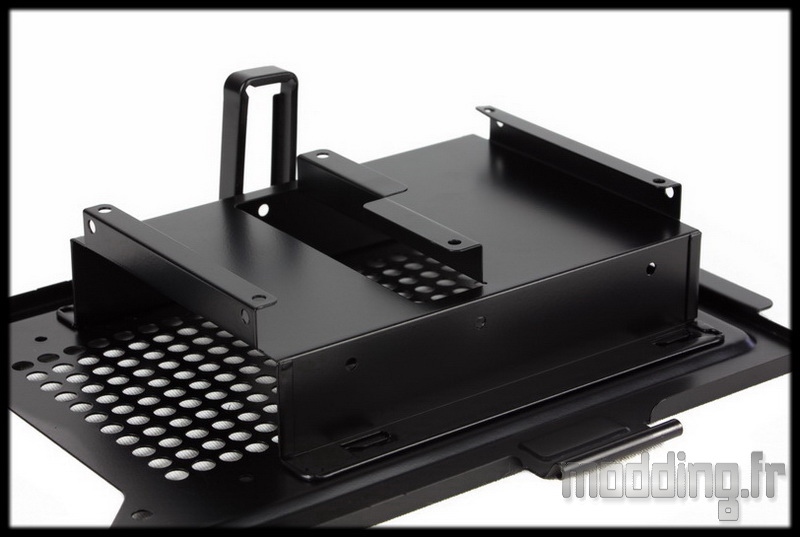

Par défaut, cet espace est occupé par une platine de stockage qui permet d’accueillir deux unités 2.5″ et une unité 3.5″.
Si on retire cette platine, la grille permet d’alimenter en air un radiateur en 240.
Mais…. la présence à proximité du bloc d’alimentation ne permet pas de placer sur cette partie le deuxième ventilateur pour ce type d’AIO… D’où, d’ailleurs l’absence de trous de fixation à ce niveau.
