Montage :
Le disque dur 3.5″ vient prendre place dans le tiroir de la cage HDD.
Le montage se passe d’un quelconque outillage.
Il suffit d’insérer l’un des bords de l’unité en faisant coïncider ses trous avec les ergots du panier.
Ensuite, on exerce une pression sur le bord opposé du tiroir pour l’écarter du disque dur.
Le but étant de pouvoir insérer complètement les autres ergots dans les trous du bord opposé de l’unité de stockage.
On veille à orienter la connectique du disque dur vers les branches du tiroir.
Chacun des tiroirs peut aussi accueillir une unité 2.5″.
Dans ce cas, il nous faut un tournevis et 4 vis M3 à tête fraisée.
La fixation se fait par dessous l’unité qui reste centrée par rapport au tiroir.
Il ne reste plus qu’à mettre en place les tiroirs en les glissant au fond de la cage HDD jusqu’à entendre le petit clic assurant leur bonne fixation.
Nous avons cinq autres emplacements s’associant à l’installation du SSD sur leur support spécifique.
La fixation se fait par en dessous avec 4 vis M3.
Nous veillons à orienter la connectique vers le bord opposé à la vis à main.

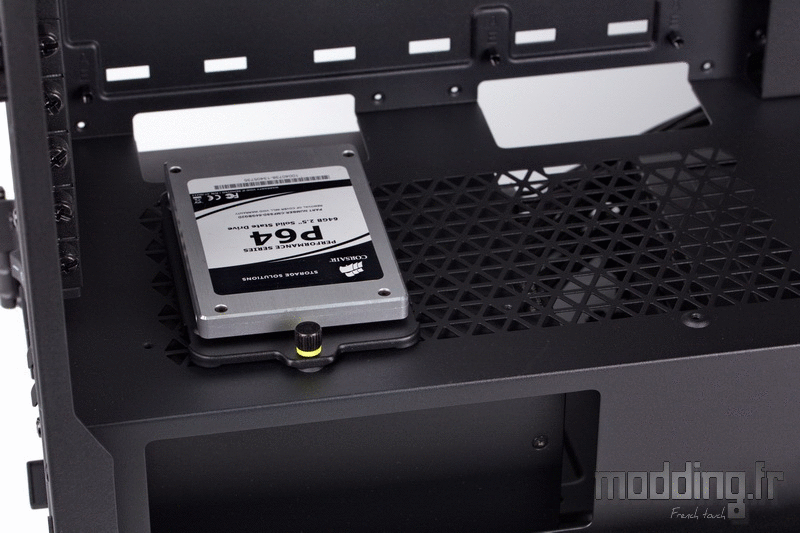

On glisse ensuite le duo support/SSD dans les encoches prévues à cet effet.
La vis à main permet de garantir la bonne fixation du support à l’arrière du plateau de la carte mère.

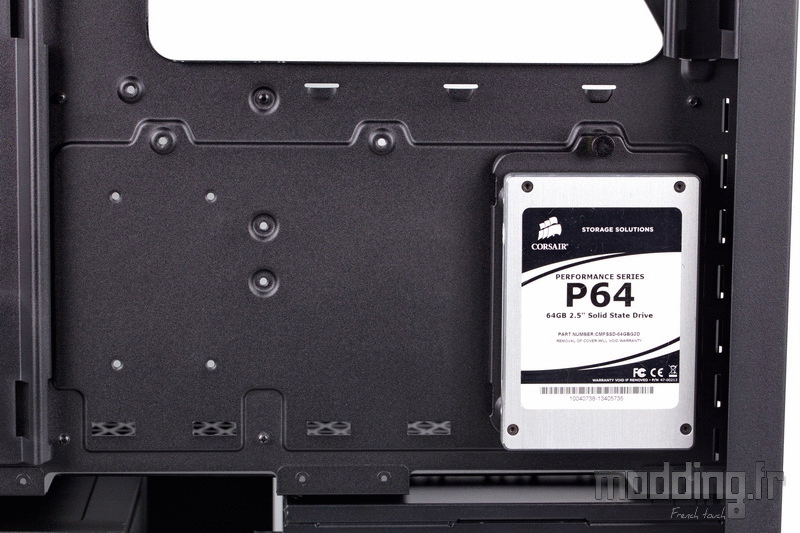

Si nous tenons à ce que nos SSD soient visibles dans le compartiment principal, deux autres emplacements sont prévus au niveau du plateau du cache-alimentation.
Cela n’est possible que si l’on n’envisage pas d’installer la carte graphique à la verticale.

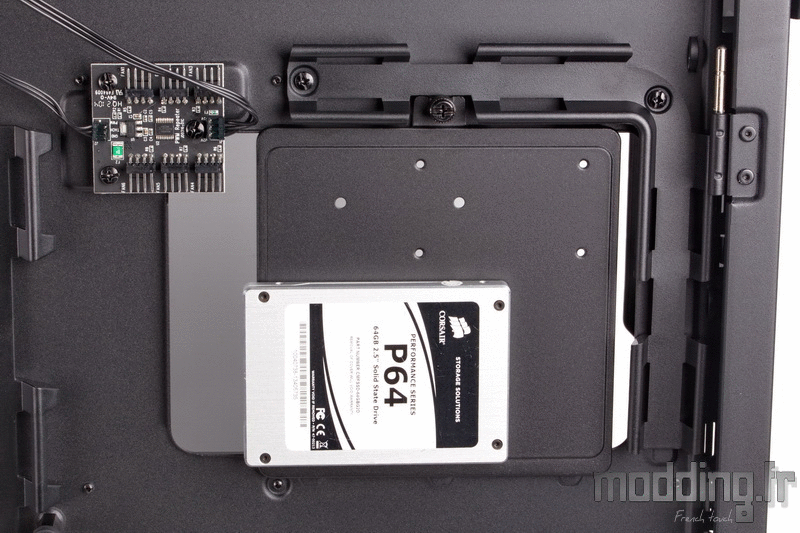

Nous pouvons éventuellement installer une unité de stockage (SSD ou disque dur 3.5″) sur la plaque multisupport qui couvre l’ouverture donnant accès à l’arrière du Socket.
Toutefois, la marque ne fournit pas les rondelles en caoutchouc permettant d’absorber les vibrations d’un disque dur qui est alors fixé directement sur la structure en acier de ce support.
Bien sûr, avec l’iCUE 5000T RGB cela implique de trouver une autre place pour le Commander Core XT.

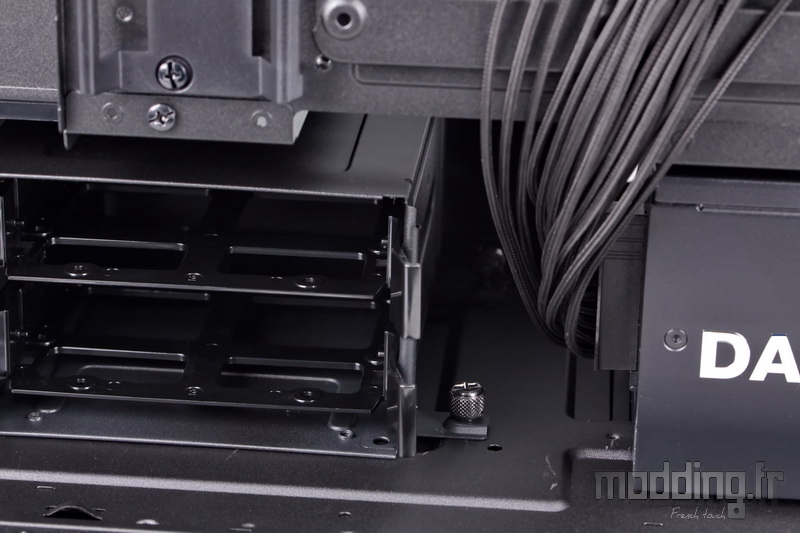

Avec la cage HDD en place, il nous est impossible d’insérer notre alimentation (175 mm de profondeur) dans son emplacement.
Aussi, pour ne pas être gênés dans la mise en place du bloc d’alimentation, nous retirons au préalable ladite cage HDD.
La fenêtre présente sur le flanc du cache-alimentation permet d’avoir une vue sur la paroi latérale du bloc d’alimentation.
Enfin, quand cette dernière se prête au jeu…
Et hop!
On retire la “belle” étiquette.
Cette ouverture est assez profonde pour ne pas dissimuler une partie du logo des alimentations.
Par contre, elle est peut-être un peu trop grande pour des blocs de plus petite taille (150 mm ou 140 mm), laissant alors voir l’émergence des câbles.
La profondeur idéale est de l’ordre de 180 mm.
Mais cela n’arrange pas les affaires de la cage HDD.
Il est clair que cette dernière ne peut s’insérer dans son emplacement le plus décalé à l’arrière du boitier.
Au mieux, nous pouvons l’installer dans son emplacement médian.
Toutefois, il est conseillé de brancher au préalable les câbles dont nous avons besoin.
On le place à chacun de nos tests “boitier”, il existe une autre alternative que l’on aimerait voir plus souvent, il s’agit d’un support dédié à l’alimentation qui permet de glisser le bloc par l’arrière du boitier.
Cela permet de rajouter les câbles rien qu’en faisant glisser le bloc dans son logement et nous avons moins de contraintes quant à sa mise en place que lorsque nous insérons le bloc par les coulisses.
Ce type d’accessoire devrait, à notre humble avis, être présent sur tous les boitiers disposant d’un cache-alimentation tellement il facilite l’installation de l’alimentation.
Comme on peut le voir sur cette animation, installer la cage dans sa position médiane ou dans sa position la plus avancée ne modifie pas l’espace laissé libre par l’extension d’origine du cache-alimentation à l’avant du boitier.
Donc si l’on ne songe pas à utiliser l’extension optionnelle, on peut alors d’emblée placer la cage dans sa position la plus avancée.
Par contre, on rappelle que la cage va occuper l’espace dédié au support de ventilation latérale et limiter l’installation, non pas de ventilateurs, mais d’un radiateur en 360.

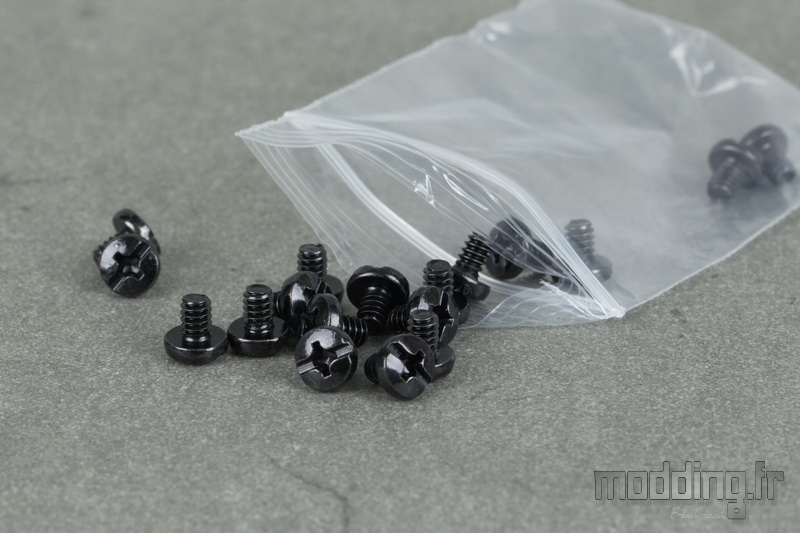

L’installation de la carte mère s’effectue avec 8 vis UNC-6.32.
L’entretoise centrale dispose d’un déport (borgne) facilitant le centrage de la carte.
Nous n’avons aucun souci pour glisser le ou les câbles CPU par l’ouverture qui lui est essentiellement destinée.
L’emplacement de ventilation supérieure se positionne à l’aplomb du PCB de la carte mère, quel que soit le diamètre des ventilateurs.
Tout comme avec le 5000D, Corsair ne met pas en place de décalage vers la porte principale.
Toutefois, l’iCUE 5000T RGB est plus haut que le 5000D et l’on dispose d’un espace confortable de 90 mm au-dessus de la carte mère.

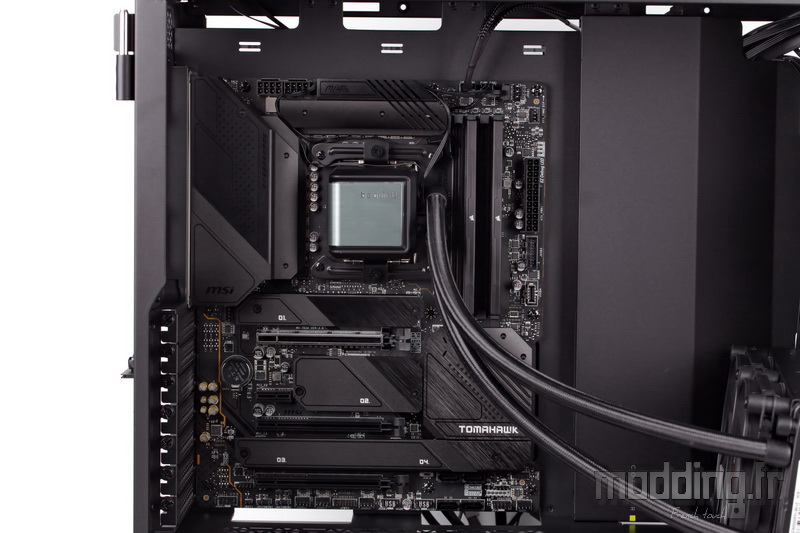

Installer notre Silent Loop 2 ne pose aucun souci.
Il reste encore une bonne marge (35 mm) avant d’entrer en contact avec le PCB de la carte mère.
Avant d’installer la carte graphique, nous conseillons d’effectuer le branchement des câbles que l’on va glisser par les deux ouvertures présentes sur le bord antérieur du plateau de la carte mère.
Pour rappel, la distance qui sépare le plateau du cache-câble n’est que d’une vingtaine de millimètres.
En fonction de l’aspect du câble ATX, cela ne va pas être évident de le glisser par les ouvertures disposant de grommet tout en laissant le cache-câble en place.

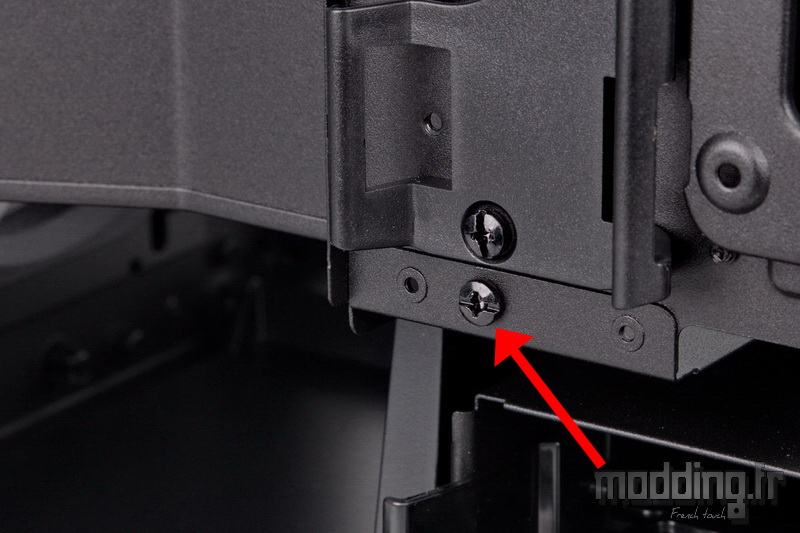

Sans pour autant démonter entièrement ce dernier, nous suggérons de juste retirer les deux vis qui maintiennent son bord postérieur sur le plateau de la carte mère. Cela donne un peu plus de souplesse au cache-câble pour laisser passer les câbles.
On n’oublie pas de remettre les deux vis avant de ranger les câbles dans les coulisses.
L’iCUE 5000T RGB permet d’installer la carte graphique à la verticale.
On utilise deux des entretoises incluses dans le bundle que l’on visse sur le plateau du cache-alimentation.

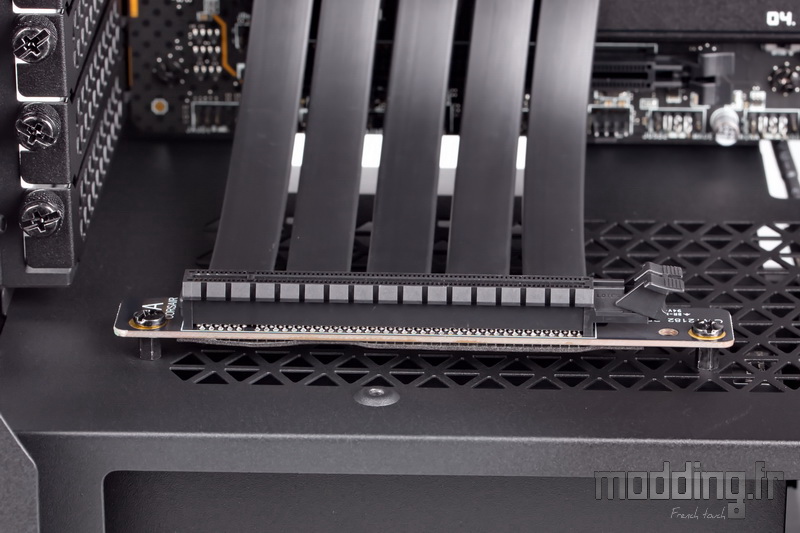

Puis nous utilisons deux vis UNC-6.32 afin de fixer le Riser sur ces entretoises.
Le Riser n’est pas inclus dans le bundle.
Ainsi la carte graphique est alors maintenue par les deux équerres verticales et par le Riser fixé sur le plateau du cache-alimentation.

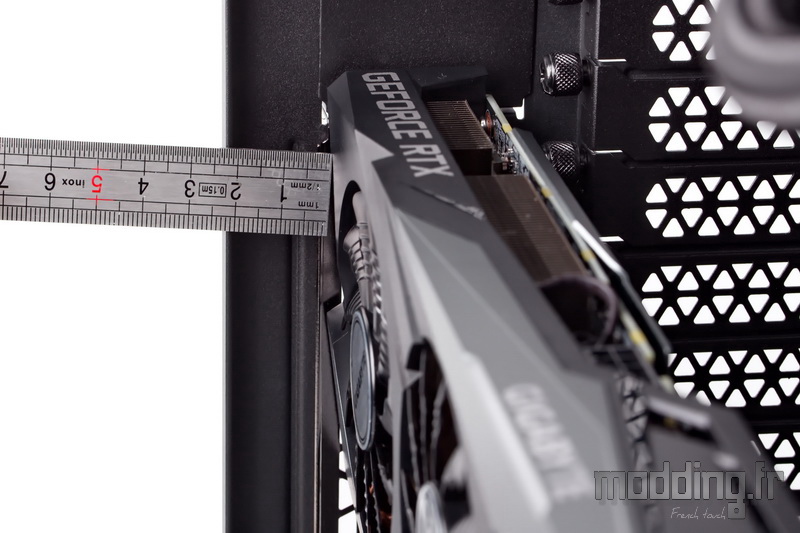

Même si l’iCUE 5000T RGB semble assez large, notre carte graphique voit les ventilateurs de son système de refroidissement se positionner relativement proche du panneau en verre trempé.
Certes, les 23 mm sont toujours plus que la douzaine de millimètres disponible sur le 5000D. La distance varie en fonction de l’épaisseur du système de refroidissement de la carte graphique.
Pour notre part, nous conseillons d’utiliser cet emplacement lorsque la carte graphique est intégrée dans un circuit de Watercooling personnalisé.
Le châssis offre 400 mm afin d’installer la carte graphique.
Nous donnons comme repère la profondeur de la partie en acier du cache-alimentation qui est de 300 mm.
Notre RTX 3060Ti mesure 286 mm.
Cela nous laisse encore pas mal de place à l’avant du compartiment principal.
Nous redirigeons les câbles des ventilateurs par les orifices présents sur le cache-câble.
Corsair fournit des rallonges sur chacun des câbles que ce soit celui de la ventilation ou des LED aRGB.
De plus, pour éviter de les mélanger, la marque a aussi numéroté chacun des câbles afin de les connecter dans le bon ordre sur le Commander Core XT.
Toutefois, nous avons aussi vu que le logiciel iCUE permet de remettre les ventilateurs dans un ordre précis.
On finalise les branchements du côté du compartiment principal.
Avec le cache-câble en place, c’est propre et net.
On suggère de faire cheminer le câblage PCIe par les ouvertures du cache-alimentation, ainsi ils arrivent directement sous ce dernier sans encombrer les coulisses.

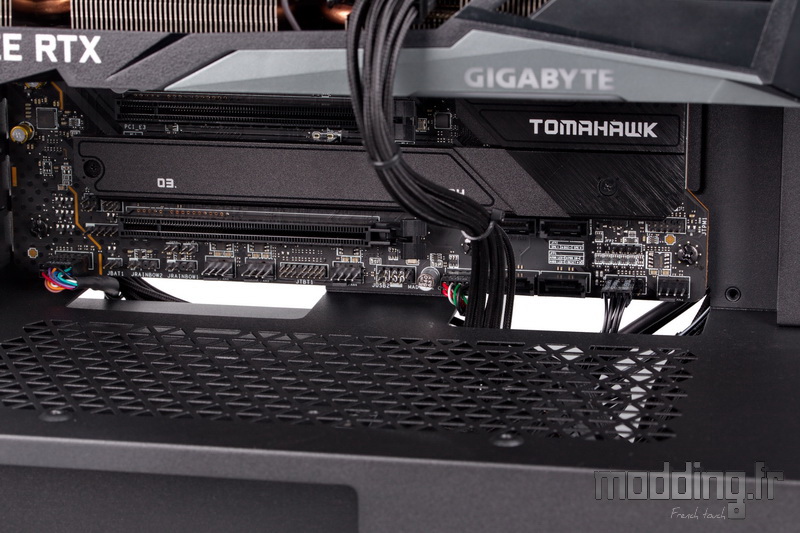

On n’oublie pas de brancher les différents câbles du boitier sur les prises positionnées sur le bord inférieur de la carte mère.

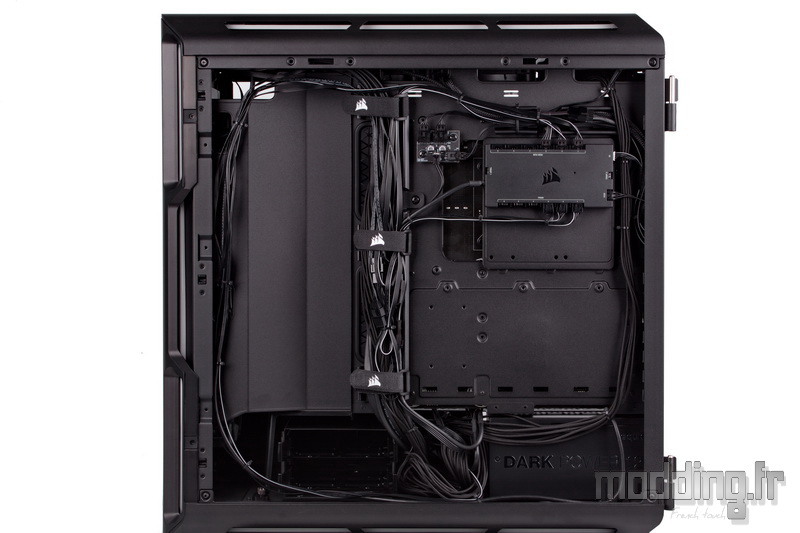

Vient ensuite l’étape de rangement des câbles.
Mais avant de fixer l’ensemble des câbles, on n’oublie pas de fixer complètement le cache-câble que l’on a légèrement libéré pour passer le câble ATX.
On apprécie la présence du dispositif “Rapid Route” qui prend en charge une bonne partie des câbles.
Par contre, nous n’utilisons pas les bandes Velcro incluses dans le bundle au niveau du dispositif “Rapid Route” secondaire.
En effet, la gouttière est plus étroite que sur le principal et du coup les bandes Velcro sont trop grandes.
Avec un peu de patience et pas mal de colliers Serflex, on arrive à un résultat convenable, et ce même avec la présence du Commander Core XT.
L’iCUE 5000T RGB est taillé pour le Watercooling.
Il saura aussi satisfaire les fans (petit jeu de mots…) d’Aircooling. Capable d’accueillir jusqu’à dix ventilateurs en 120 mm, le compartiment principal dispose d’une clairance de 170 mm pour installer un ventirad afin de refroidir le processeur.

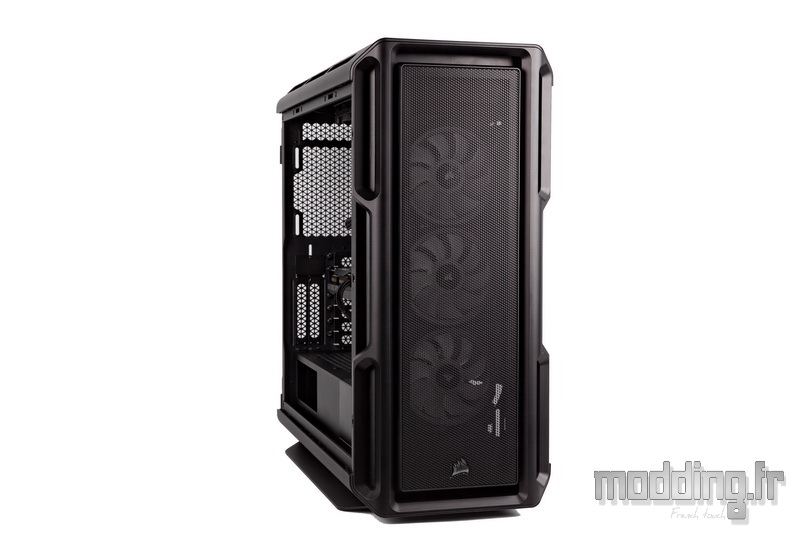

Nous remettons les portes latérales sur leurs gonds.
Pour rappel, le gond supérieur est plus grand que le gond inférieur. Cet écart facilite la mise en place des portes.
La fenêtre latérale du cache-alimentation est bien proportionnée afin de bien visualiser la paroi latérale de l’alimentation, mais elle perd tout son intérêt face au taux d’opacité du verre trempé qui équipe l’iCUE 5000T RGB.
C’est bien de plonger dans la pénombre les composants installés dans le compartiment principal, cependant il ne faut pas non plus trop exagérer sur l’aspect fumé de la vitre.
Elle est là pour sublimer notre configuration et non pour la dissimuler… Il va falloir pas mal de LED RGB pour tâcher de mettre en valeur cette configuration notamment si elle est refroidie par un circuit de Watercooling personnalisé.
La version blanche de l’iCUE 5000T RGB est au contraire équipée d’un verre trempé totalement clair, trop peut-être…
