[TEST] Boitier Corsair iCUE 5000T RGB

Modularité :

Les portes latérales sont montées sur des charnières ce qui évite d’avoir à les déposer lors de leurs ouvertures.
En retirant la vis qui sécurise la charnière supérieure, on peut retirer totalement les portes.

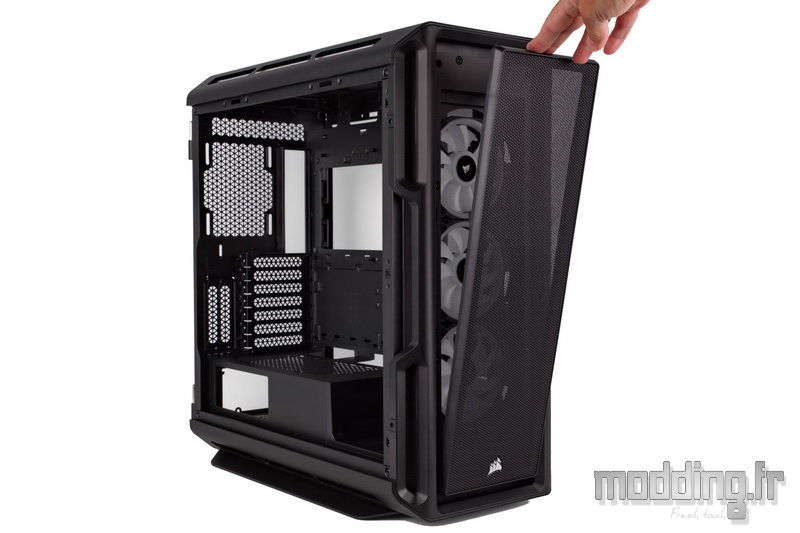

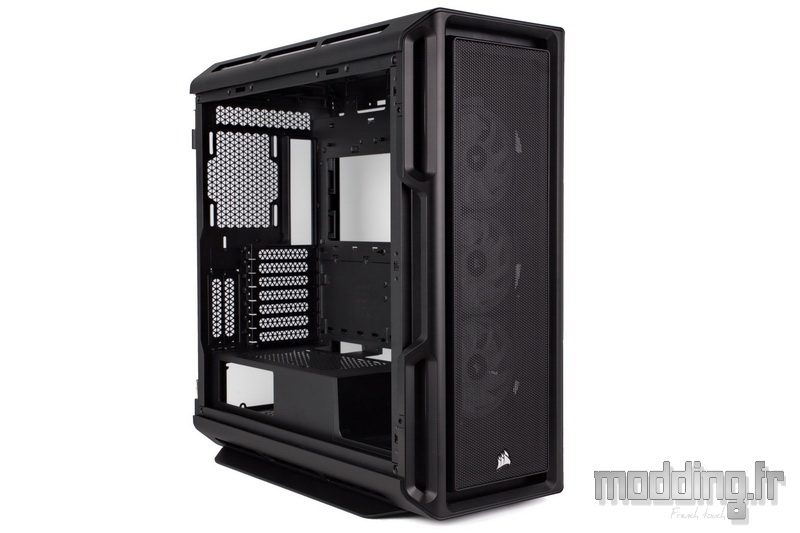

Le filtre avant est simplement fixé à l’armature de la façade par un dispositif magnétique.
Il est alors très simple de retirer ce filtre en agissant sur le bord supérieur de son armature.

Une fois le filtre enlevé, on accède facilement à la fixation des trois ventilateurs du boitier.

Pour nettoyer le filtre, il faut séparer les deux parties de l’armature de la grille en retirant les vis.

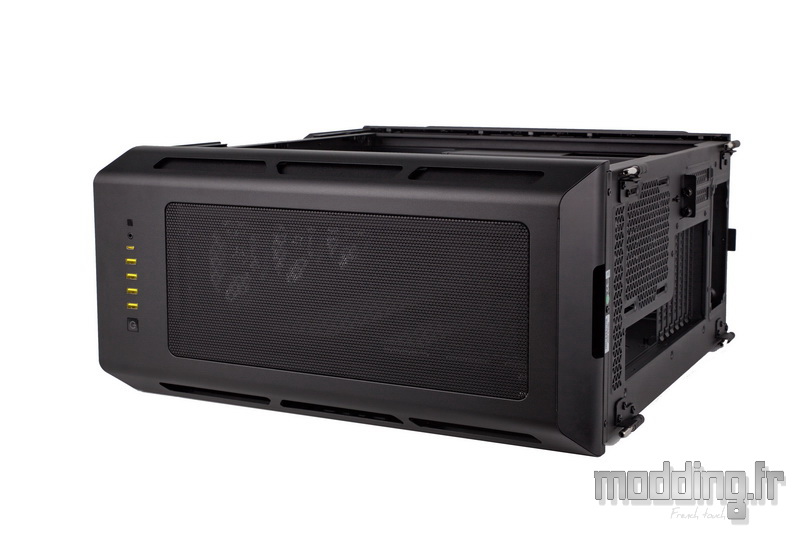

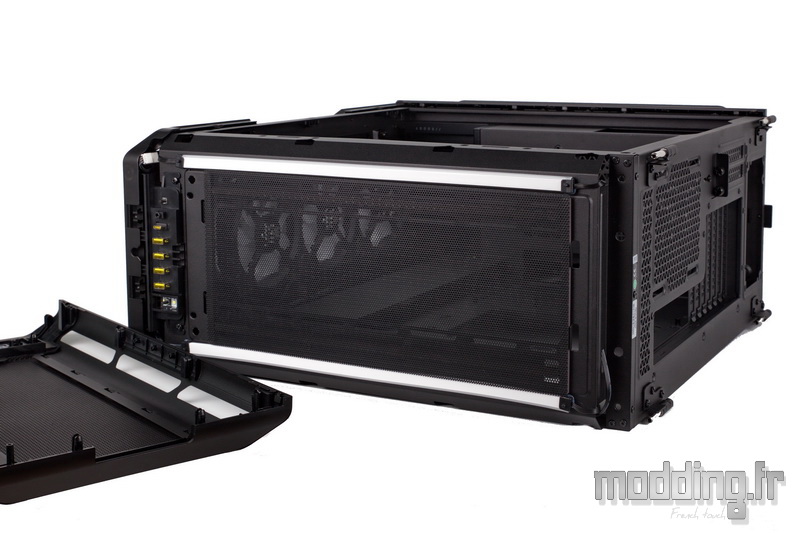

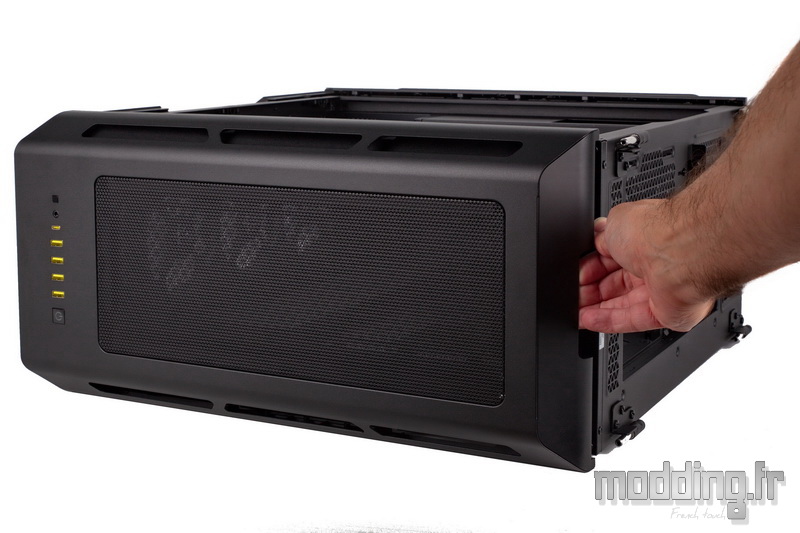

Pour accéder au filtre supérieur, il faut retirer au préalable le carénage.

Pour cela, nous avons une encoche au niveau de l’extrémité arrière dans laquelle nous glissons nos doigts.
Puis nous exerçons une pression sur le carénage afin de le désolidariser de la paroi du châssis.
Il faut tirer d’un coup sec pour arriver à nos fins et fort heureusement le carénage est en acier.

Ce n’est qu’à ce moment que nous avons accès au filtre.
Nous retirons ce dernier pour fixer d’éventuels ventilateurs dans la partie haute du boitier.

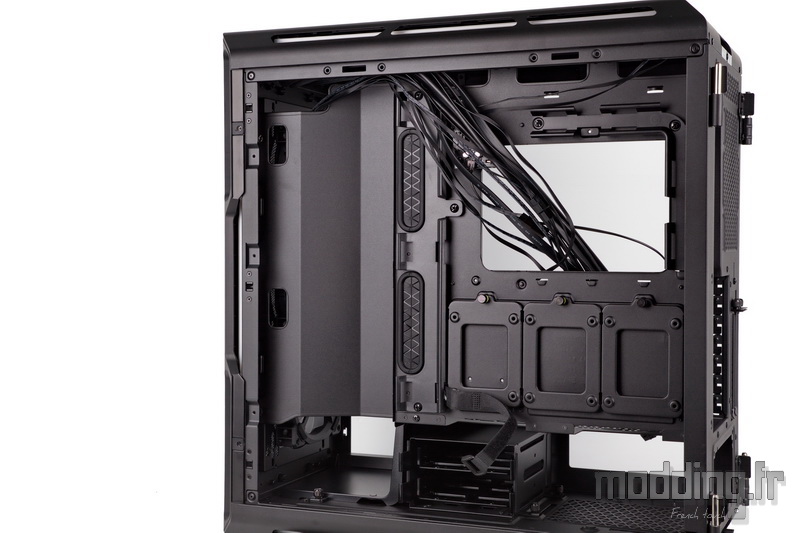

En sortie de carton, l’iCUE 5000T RGB est équipé de son cache-câble ainsi que du support de ventilation latérale.

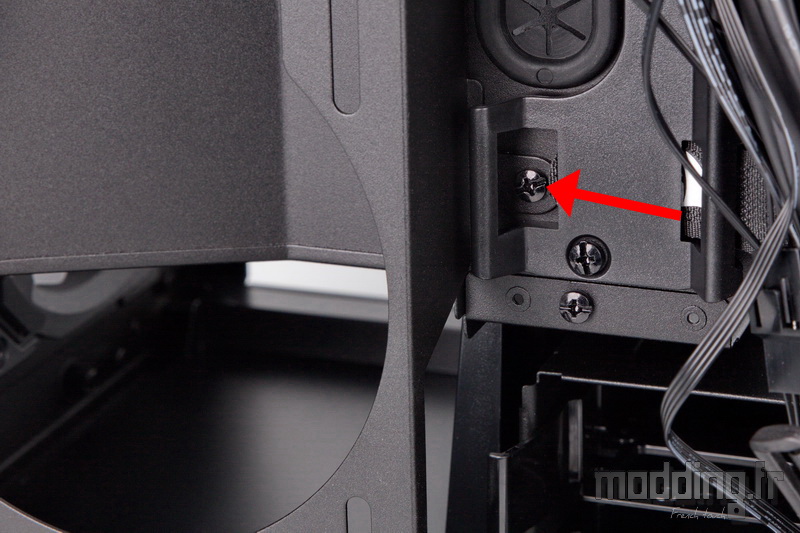

Ce dernier est fixé à l’avant du châssis par trois vis.

Et par deux vis sur le bord antérieur du plateau de la carte mère.
Ces vis se dissimulent sous les sangles qui équipent le dispositif “Rapid Route”.

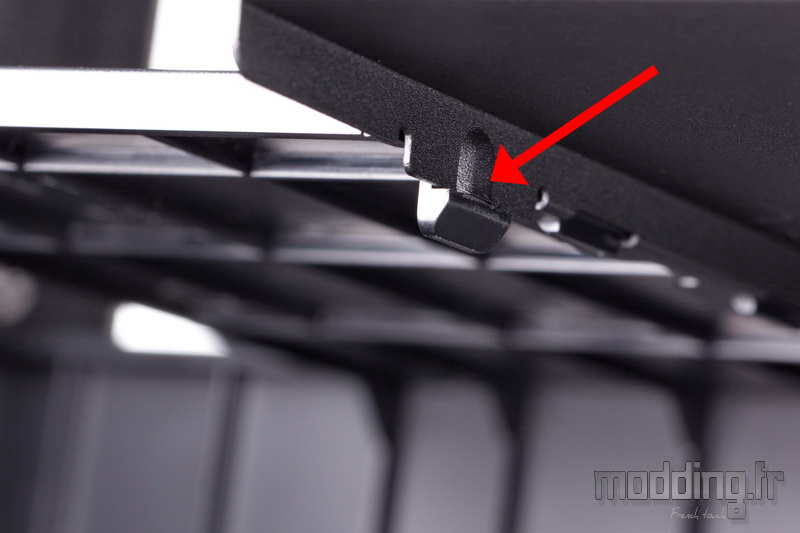

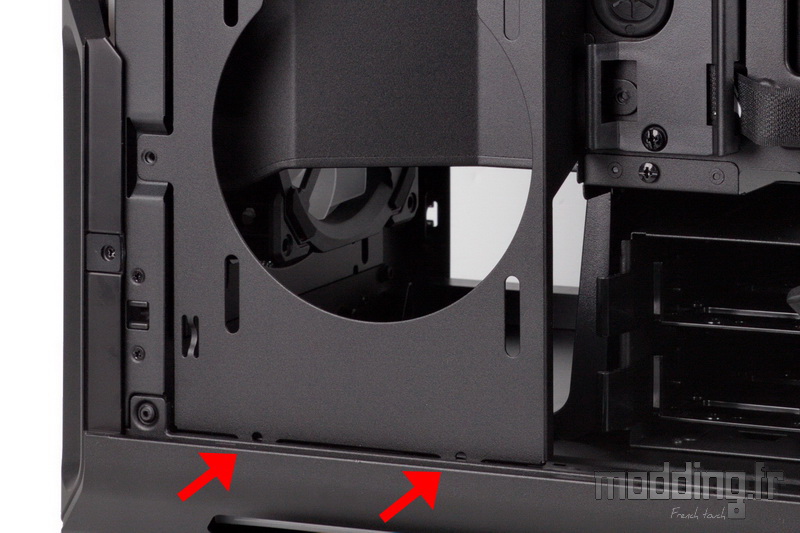

De plus, deux petits taquets positionnés au niveau de l’extrémité inférieure du support s’insèrent dans le rebord du châssis.

Si nous gardons le cache-câble en place, le support de ventilation latérale peut éventuellement être retiré du boitier.

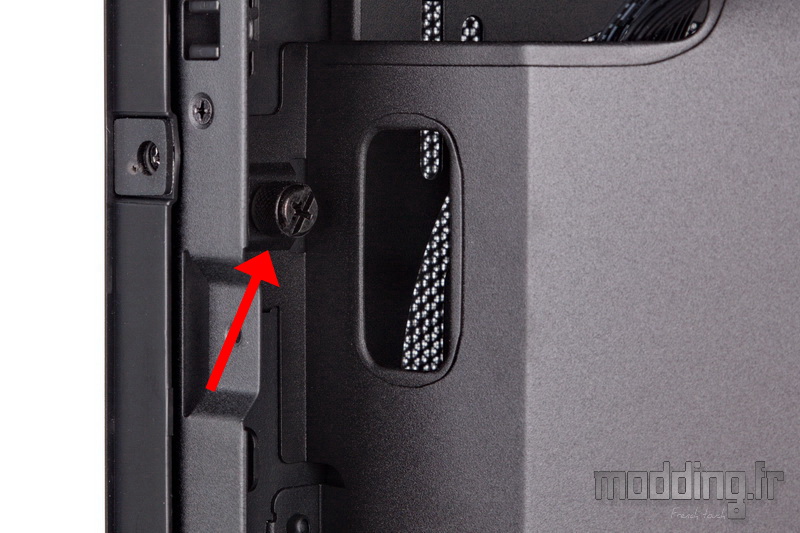

Ce cache-câble est fixé à l’avant du boitier par deux vis à main.
Elles restent solidaires de la structure en acier.
De plus, elles s’accompagnent de petits crochets qui viennent s’insérer dans la paroi antérieure du châssis.

On doit alors légèrement soulever la plaque pour libérer ces crochets, mais auparavant nous devons aussi retirer les vis qui fixent le cache-câble sur le plateau de la carte mère.
Au nombre de deux, elles se positionnent à chaque extrémité.

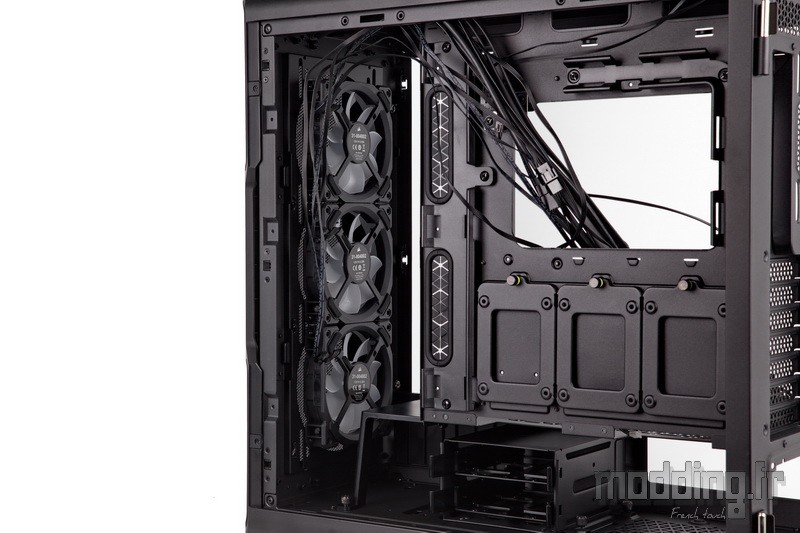

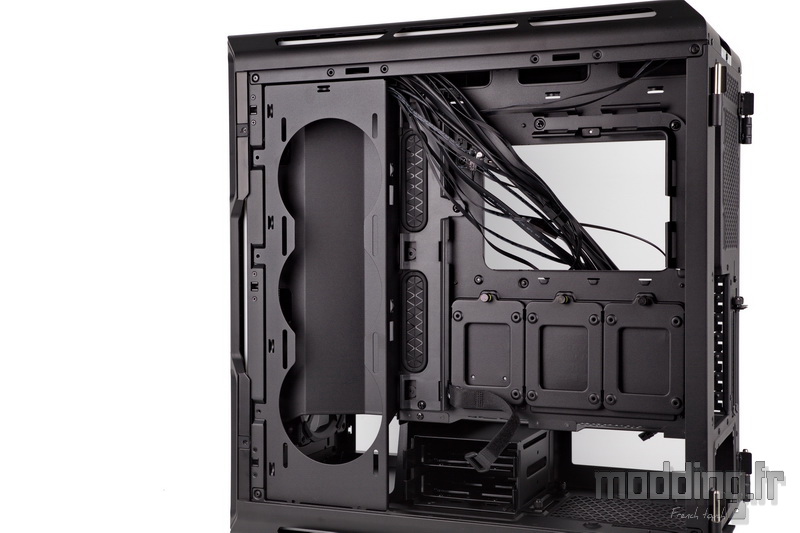

Nous voici avec l’iCUE 5000T RGB sans son support de ventilation latérale ni son cache-câble.
Ce dernier étant mis de côté, nous allons pouvoir remettre en place le support de ventilation.

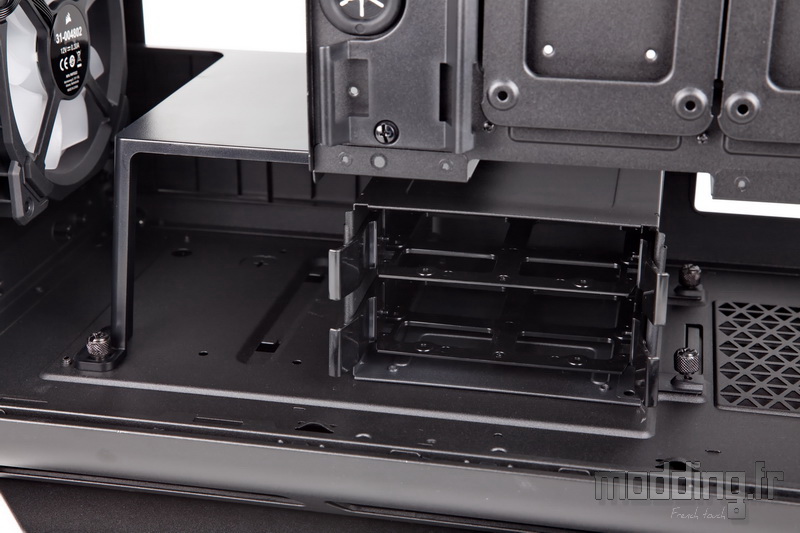

Avant cela, nous nous penchons sur la cage HDD.
Elles disposent de deux tiroirs pouvant accueillir un disque dur 3.5″ ou une unité de stockage 2.5″.

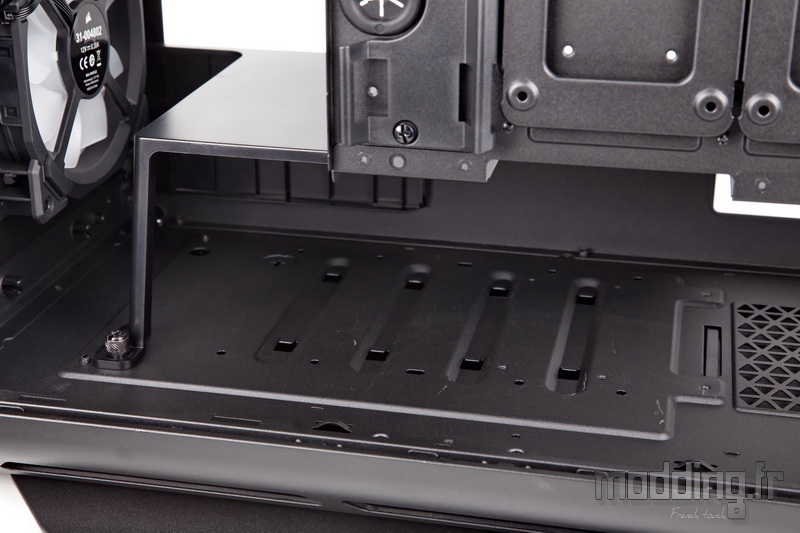

Elle est fixée au niveau de la base du châssis par un système de doubles rails.

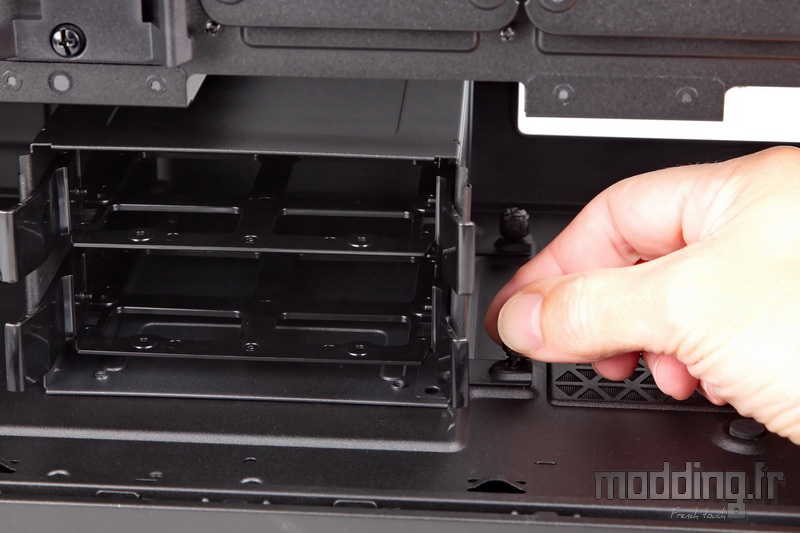

Deux vis à main sécurisent la fixation.

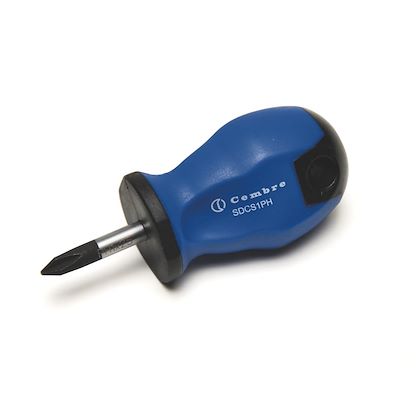

C’est à ce moment que nous prions pour que ces vis ne soient pas trop serrées… En effet, la place est grandement limitée pour utiliser un tournevis, même un modèle “Tom Pouce”.

Une fois les vis desserrées, nous pouvons positionner la cage HDD sur trois niveaux.
La position, la plus en arrière, limite grandement l’installation du bloc d’alimentation comme nous allons nous en rendre compte dans la session “montage”.
Les deux autres positions sont possibles, mais seulement avec l’extension d’origine du cache-alimentation qui est en place sur l’animation.
Du coup, la position intermédiaire ne nous semble pas des plus utiles, vu que même la position la plus avancée ne vient pas gêner l’installation d’un radiateur issu d’un AIO 360 à l’avant du boitier.
Par contre, ces deux emplacements limitent l’installation d’un radiateur 360 sur le support de ventilation latérale.

Bien sûr, si nous ne comptons pas installer de disque dur 3.5″ dans le boitier, on peut alors tout simplement ôter la cage HDD.

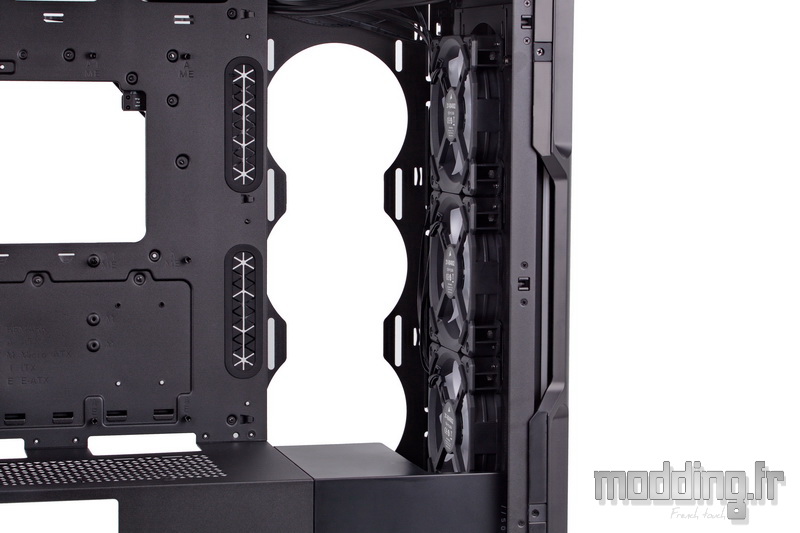

Nous revenons sur le support de ventilation latérale dont son utilisation requiert la dépose complète du cache-câble.
On rappelle que Corsair a tout de même équipé les ouvertures placées à l’avant du plateau de la carte mère de grommet.

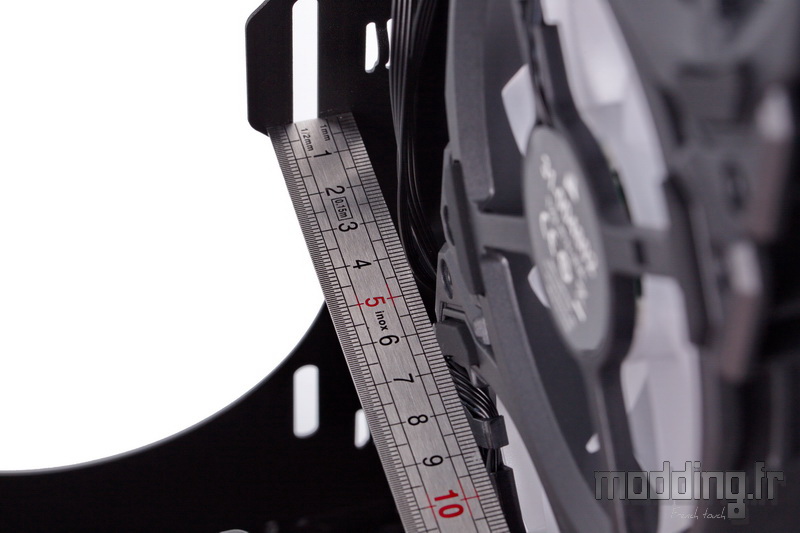

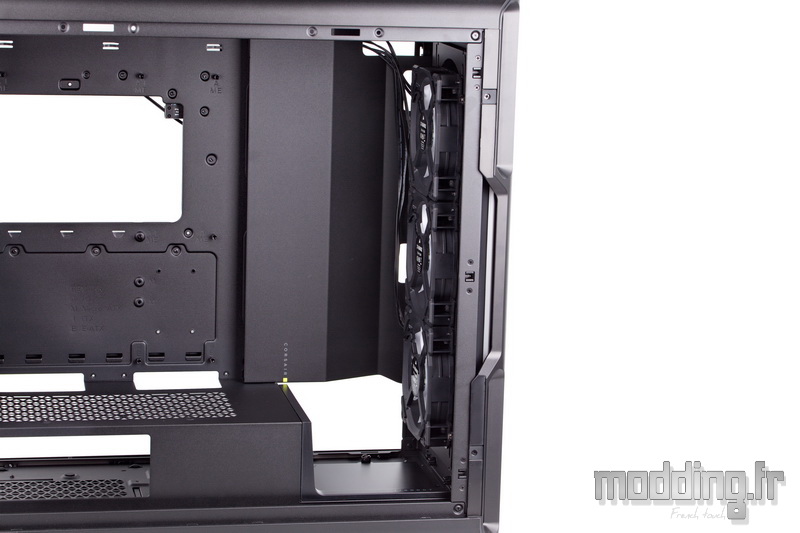

Le déport de la structure vers les coulisses, quasiment tout contre la porte controlatérale, permet d’installer trois ventilateurs en 120 mm sans qu’ils n’empiètent dans le compartiment principal.

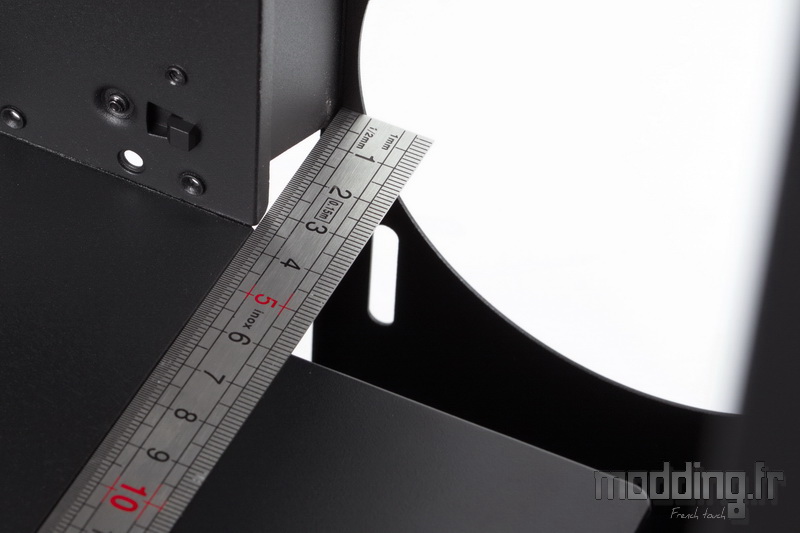

Si nous installons un AIO équipé d’un radiateur 360, cela peut se faire avec l’extension d’origine du cache-alimentation. On observe une clairance de 58 mm, largement suffisant pour un AIO généralement équipé d’un radiateur de 27 mm d’épaisseur.

On constate par ailleurs qu’une telle installation ne vient pas non plus au-delà de la ventilation positionnée à l’avant du boitier.

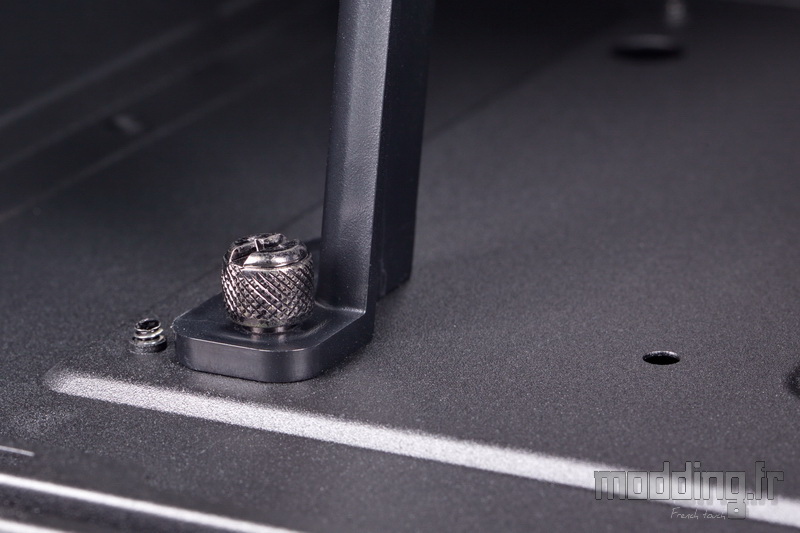

L’extension en plastique est fixée sur la base du châssis par une première vis à main.

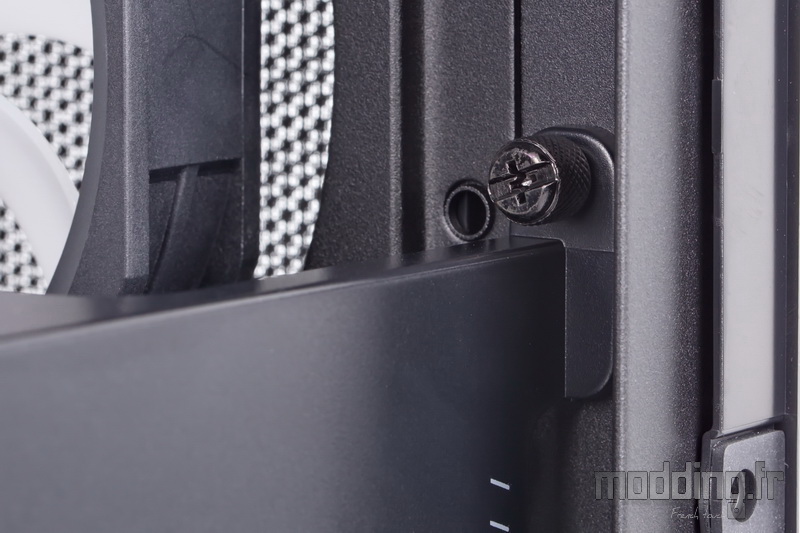

Une seconde vis à main assure la fixation de la structure sur la paroi antérieure du châssis.

Puis nous avons deux petits clips qui assurent la liaison entre l’extension et la partie en acier du cache-alimentation.
Il est alors possible de devoir retirer la cage HDD pour libérer ces clips afin de procéder à la dépose de cette extension.

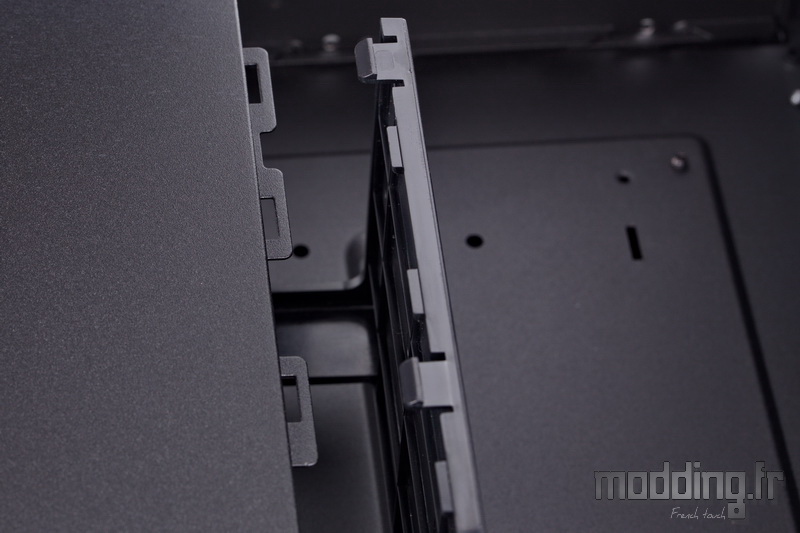

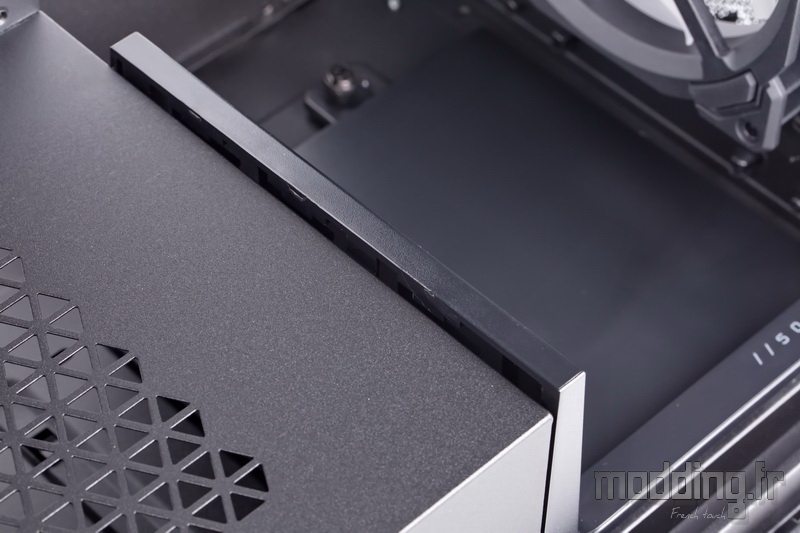

Ces deux clips sont associés à des petits taquets qui s’insèrent dans des petites ouvertures au niveau du plateau supérieur du cache-alimentation.

Mais aussi au niveau du bord de la paroi latérale du cache-alimentation.
On ne vous cache pas que le retrait de cette extension demande de jouer un peu (beaucoup) sur sa structure en plastique.

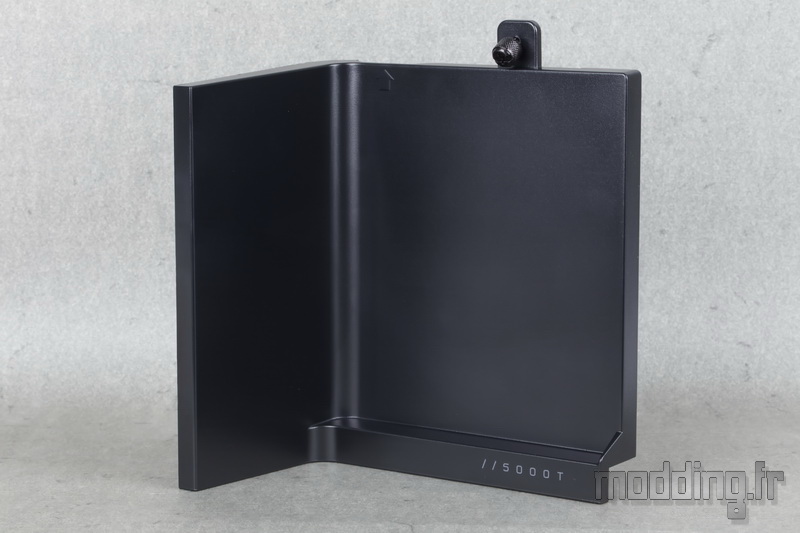

Nous la remplaçons par l’extension optionnelle incluse dans le bundle.

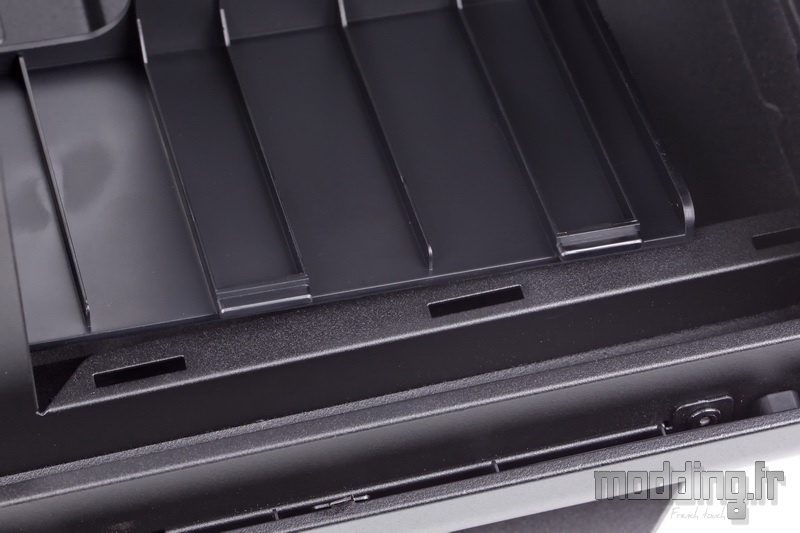

Dans un premier temps, on fait coïncider les points de fixation avec les rebords du cache-alimentation.

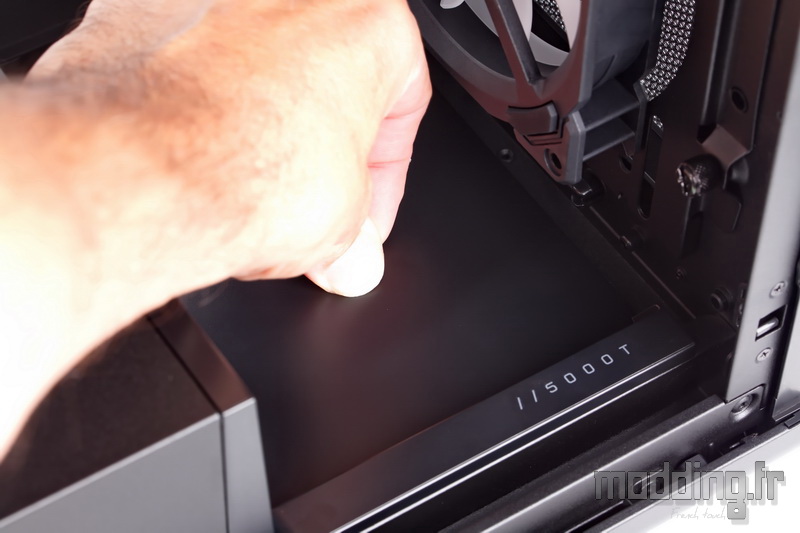

Puis nous appuyons au centre du plateau pour que le principal point de fixation se loge dans l’orifice de la base du châssis.
On finalise la fixation par la vis à main.

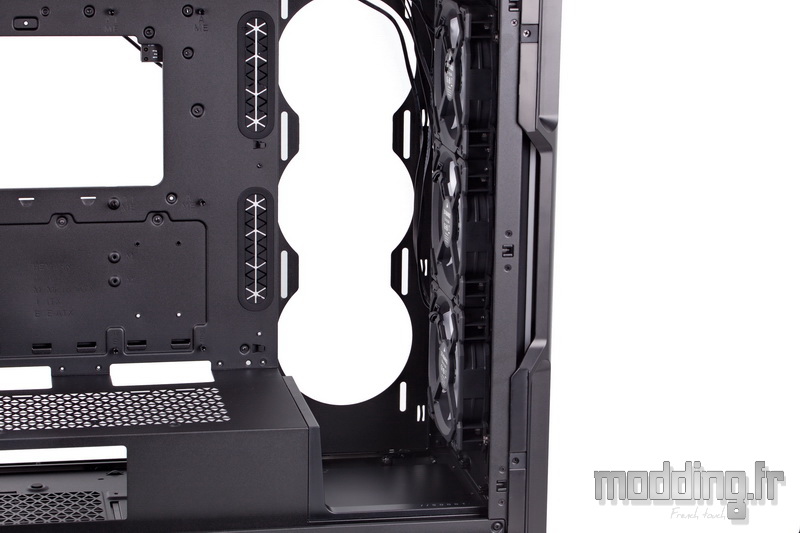

L’installation de cette extension a surtout un intérêt visuel, car elle permet de voir l’intégralité de la ventilation latérale pour peu que nous installions trois ventilateurs dans cette zone.

Est-ce qu’elle libère plus de place pour installer un radiateur plus épais ?

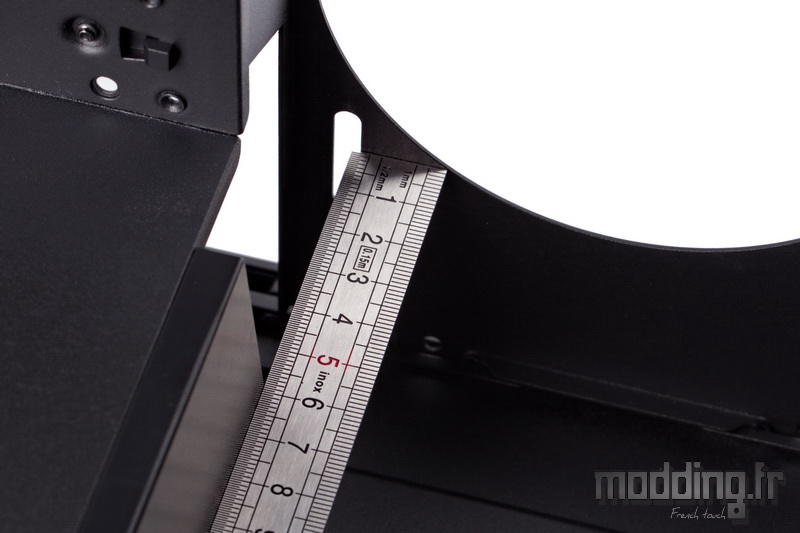

Pas vraiment comme en témoigne le réglet sur la photo.
Nous restons avec une clairance juste suffisante pour un radiateur de 30 mm d’épaisseur.

Par contre, nous avons nettement plus de place pour installer un radiateur plus épais sur la paroi antérieure du châssis.
On peut tout aussi bien utiliser cet espace pour intégrer un grand réservoir à notre circuit de Watercooling personnalisé.
Dans tous les cas, il faut faire un choix quant à l’installation du radiateur : soit à l’avant du boitier, soit sur le support de ventilation latérale.

Il faut aussi éventuellement prévoir de réaliser un trou sur la base de cette extension pour qu’il coïncide avec le point de vidange créée par Corsair sur la base de son châssis.

Bien sûr, si nous n’utilisons pas le support latéral, on peut alors remettre le cache-câble en place tout en gardant l’extension optionnelle du cache-alimentation.

Conformément au profil de ce cache-câble, la clairance est réduite, mais demeure confortable pour installer un radiateur de 60 mm d’épaisseur.
On rappelle par ailleurs que nous pouvons fixer les ventilateurs à l’avant de la paroi du châssis.
Tout dépendra surtout de l’encombrement du réservoir, car nous devons aussi prendre en compte la taille de la carte graphique.

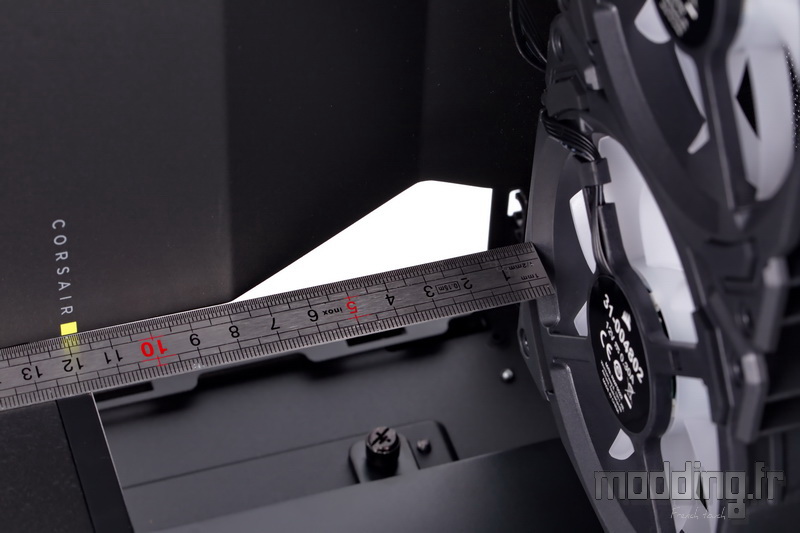

La profondeur totale du compartiment principale est de 430 mm avec les ventilateurs en place à l’intérieur de ce compartiment.
