L’intérieur :

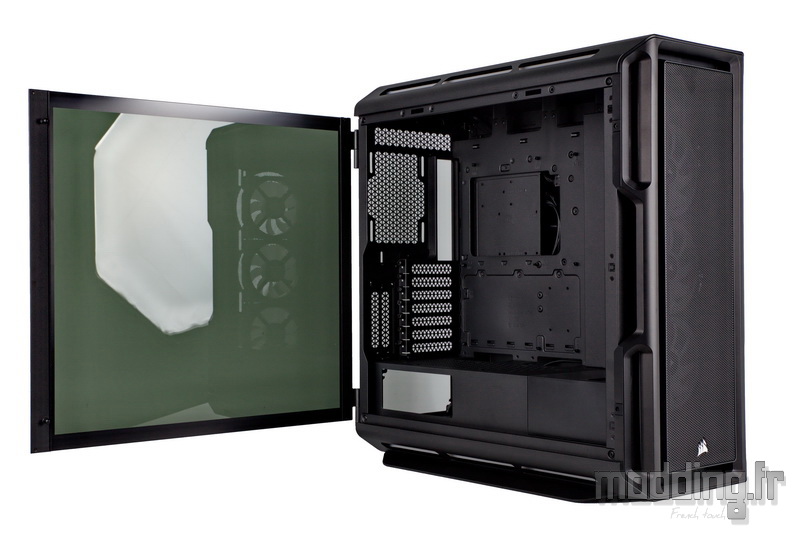

Les portes latérales sont montées sur des charnières ce qui permet de les ouvrir sans avoir à les déposer.

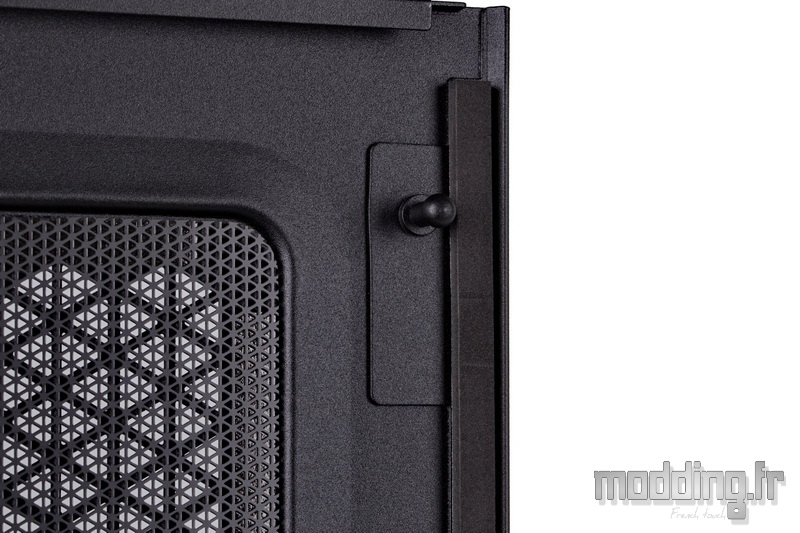

Le système de fermeture ne passe pas par un dispositif magnétique, mais par un jeu de plots sphériques qui se positionne sur le montant antérieur de chacune des portes.
A noter que la porte vitrée dispose de deux plots tandis que la porte controlatérale est équipée de trois plots.
Ils viennent s’insérer dans leur logement spécifique disposé dans le montant antérieur du châssis.
Un système qui maintient les portes plus fermement que ne le ferait un procédé basé sur des plots magnétiques.
D’ailleurs, nous conseillons de placer l’autre main sur la face externe de la porte pour la retenir lorsque nous procédons à son ouverture.
A proximité, nous remarquons la présence de deux petits patins en caoutchouc installés sur le montant en plastique de la façade afin d’amortir la fermeture de la vitre.
Les vis présentes au centre de ces patins maintiennent l’armature de la façade sur le châssis.

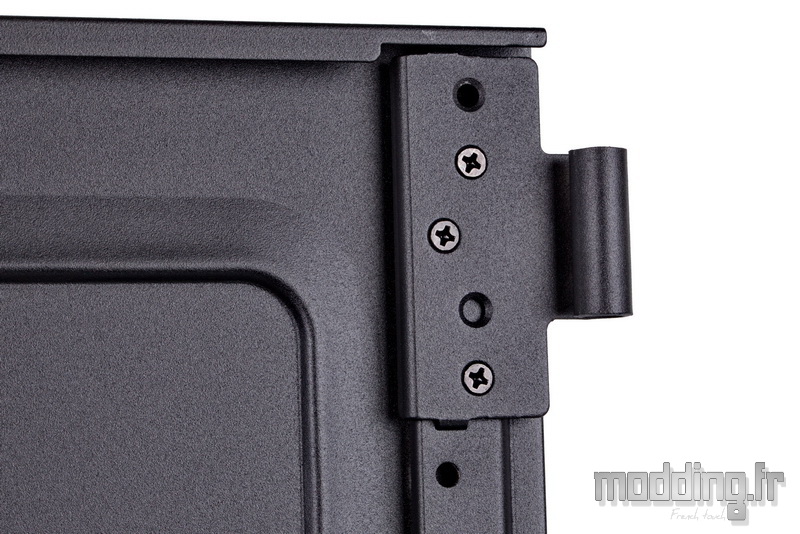

Alors que le charnier (partie fixe) est vissé sur la paroi arrière du châssis, la charnière fait partie intégrante d’une pièce en acier scotchée sur la face interne du verre trempé, se dissimulant sous la bande noire qui court sur toute la périphérie de la vitre.
Corsair met en place une vis sur le gond supérieur afin de sécuriser le système.
Si nous voulons déposer les portes latérales, il faut retirer au préalable cette vis.
Les gonds n’ont pas la même taille, le gond inférieur mesure 22 mm tandis que le gond supérieur mesure 28 mm.
Cette différence facilite la remise en place des portes latérales.
Les plots de la porte controlatérale s’accompagnent de bandes en caoutchouc toujours dans le but d’amortir la fermeture.
L’épaisseur de ces bandes compense dans le même temps le repli du bord antérieur de la plaque en acier.
Un filtre souple se positionne sur la face interne de la porte controlatérale couvrant la grille de cette dernière.
Le système de fixation passe par des bandes magnétiques présentes sur la périphérie du filtre.
La présence de l’encoche dans l’un des coins ?
Nous dirions que c’est pour faciliter la dépose du filtre.

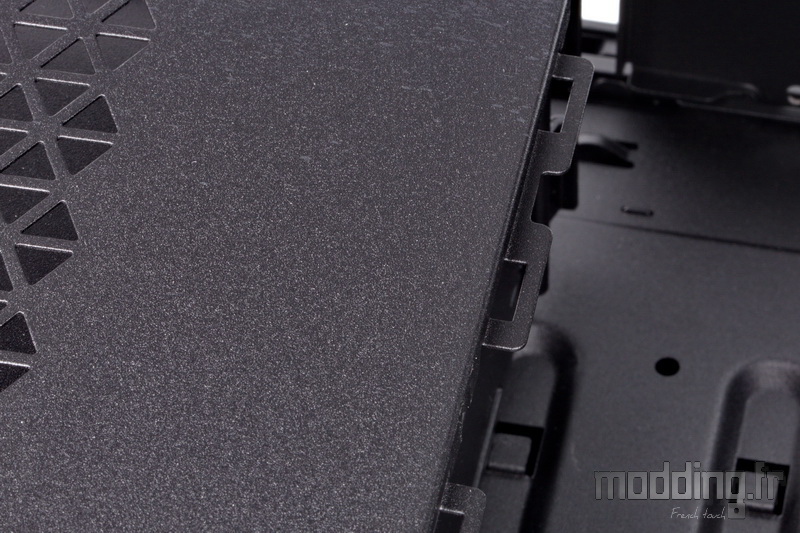

Les divers replis au niveau des bords viennent renforcer la rigidité structurelle de la porte controlatérale, le tout est secondé par l’installation de pièces métalliques comportant les charnières.

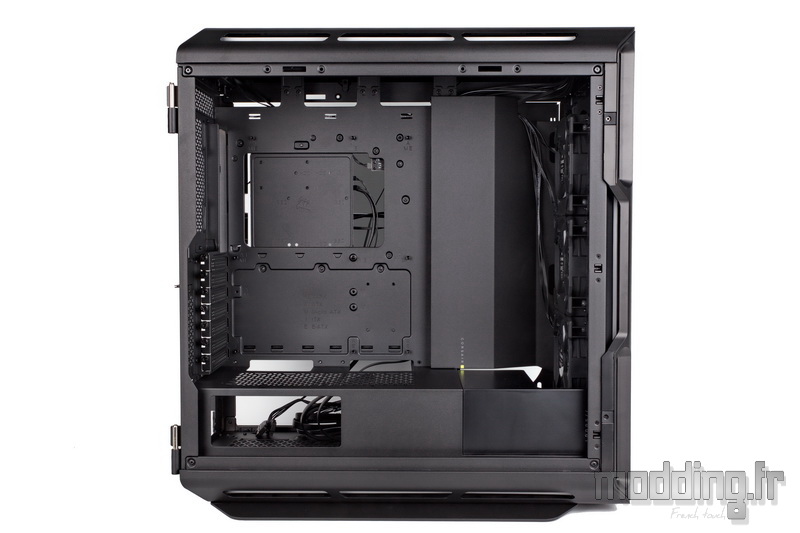

L’iCUE 5000T RGB reprend le châssis du 5000D tout en rajoutant un aspect du 7000D.
Nous avons une répartition classique dans le sens de la hauteur avec la présence d’un cache-alimentation dans la partie basse du boitier.
Le plateau de la carte mère est doté d’une très large ouverture pour accéder à l’arrière du socket.
On peut noter que cette ouverture déborde allègrement de l’emplacement destiné à une carte mère au format mini ITX.
Les entretoises sont en place sur le plateau. L’entretoise centrale dispose d’un déport facilitant le centrage de la carte mère lors de son installation.
L’iCUE 5000T RGB accepte une carte mère au format E-ATX (305 x 277 mm).
Dans le cas où l’on serait amené à utiliser un tournevis pour serrer ou desserrer les vis à main des équerres, le montant arrière du châssis dispose d’une large encoche permettant au tournevis de tomber bien en face de la tête de ces vis.

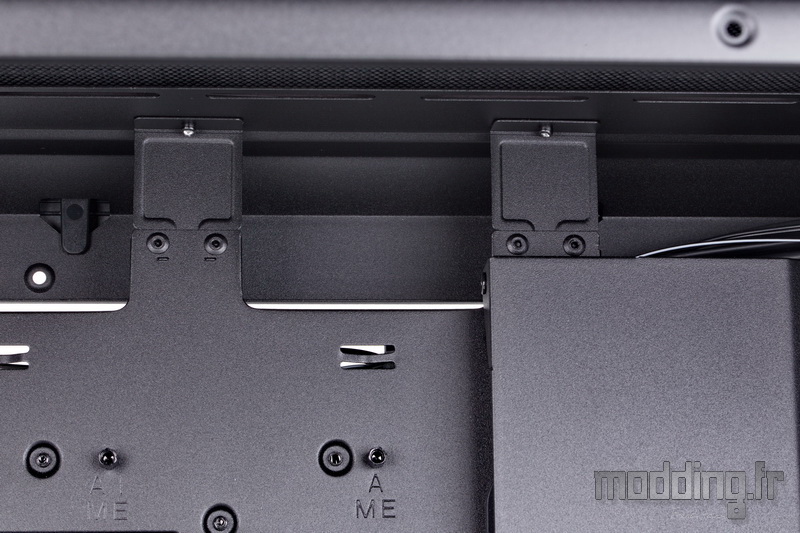

Le bord supérieur du plateau dispose d’une première ouverture positionnée dans le coin arrière afin de glisser le câble CPU et le câble issu de l’éventuel ventilateur installé à proximité.
Elle est suivie de très près par une seconde ouverture.
Elle-même se positionne à proximité d’une troisième ouverture avant d’être au contact du cache-câble.
Ce dernier ne monte pas tout contre la paroi supérieure du châssis, dégageant ainsi un dernier espace par lequel nous allons glisser les câbles issus du panneau des connectiques du boitier.
Corsair reprend le système, vu sur le 5000D, qui vient dissimuler l’émergence des câbles issus des coulisses par cette large pièce en acier.
Cette plaque présente un large déport empiétant dans le compartiment principal.
Du coup, le bord postérieur se détache du plateau de la carte mère, créant ainsi un espace d’une vingtaine de millimètres par lequel nous allons pouvoir glisser les différents câbles issus notamment de l’alimentation.

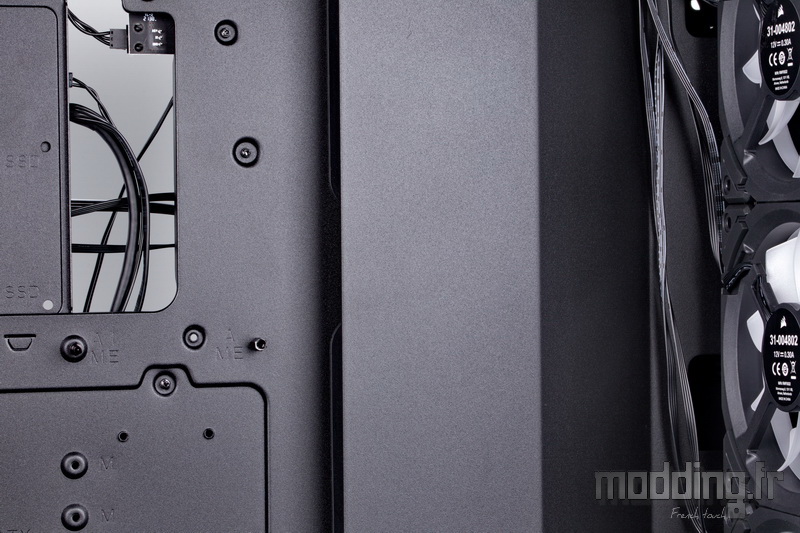

Par ailleurs, on devine la présence de deux ouvertures positionnées à l’avant du plateau de la carte mère, équipées d’un grommet en caoutchouc noir.
Le cache-câble demeure amovible laissant la place à un autre accessoire que nous découvrirons du côté des coulisses.
Son bord antérieur dispose de deux petites ouvertures afin de glisser les câbles des ventilateurs positionnés à l’avant du boitier (même si Corsair ne semble pas les utiliser).
Corsair signe cette pièce de son propre nom, tout en y apposant sa petite touche jaune.
Après le cache-câble, nous avons le cache-alimentation qui comme sur le 7000D ou le 5000D est constitué de deux parties.
Les deux tiers de ce cache sont en acier, tandis que la partie antérieure est en plastique.
La signature “//5000T” s’immisce discrètement sur le bord antérieur de cette pièce en plastique.

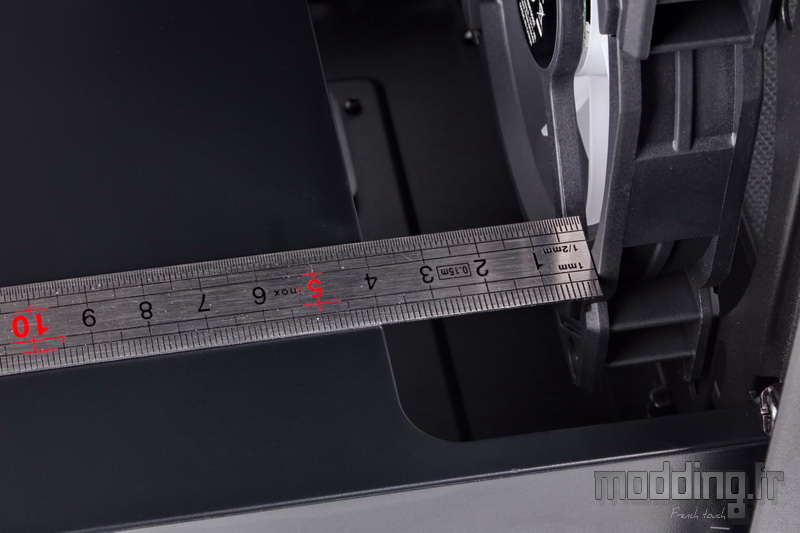

A l’avant, nous disposons d’une ouverture facilitant l’installation d’un radiateur de Watercooling (taille maximale : 360 ou 280).
Nous disposons de 40 mm tout en prenant en compte la présence des ventilateurs.
Cette ouverture est assez large pour accueillir tous les types d’AIO généralement dotés d’un radiateur de 27 mm d’épaisseur.
Si nous optons pour un radiateur plus épais, nous avons vu que nous pouvons éventuellement passer la ventilation devant la paroi du châssis, augmentant cet espace à 65 mm.
La zone en plastique du cache-alimentation est amovible.
Elle est maintenue par deux vis à main qui demeurent solidaires de la structure.

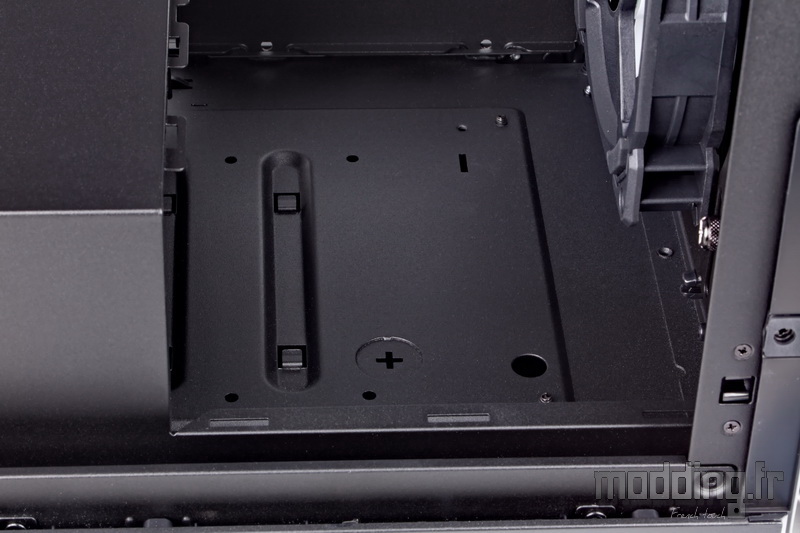

Une fois retirée, nous visualisons la partie basse du châssis.
On note la présence de rails permettant de décaler la cage HDD.
On remarque aussi la présence de deux orifices.
Le plus grand est actuellement obturé par une petite plaque qui s’enlève d’un coup de tournevis. Il tombe en face de l’orifice pratiqué dans le carénage inférieur du boitier et va servir comme point de vidange pour un circuit de Watercooling personnalisé.
Le second trou n’est autre que le point de fixation inférieur de l’extension optionnelle du cache-alimentation.

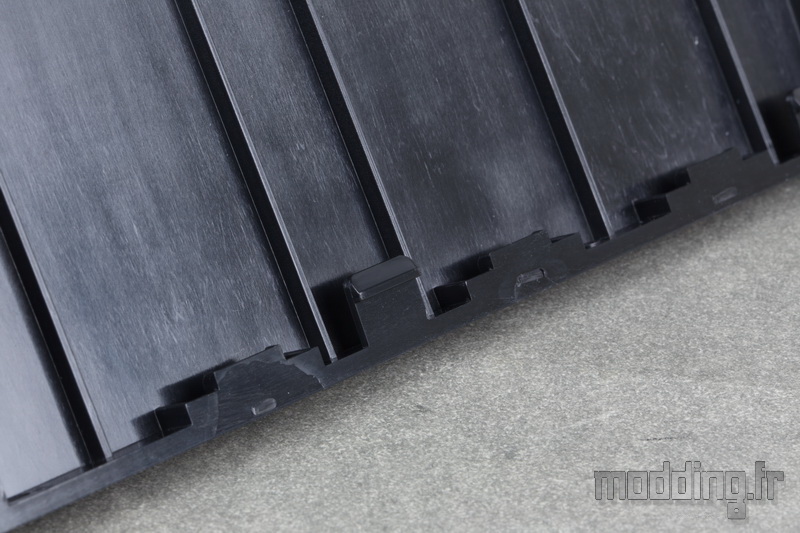

Les extensions du cache-alimentation se connectent à la partie métallique par l’intermédiaire de ces petites ouvertures rectangulaires dans lesquelles se glissent les petits taquets positionnés sur le bord arrière de la structure.

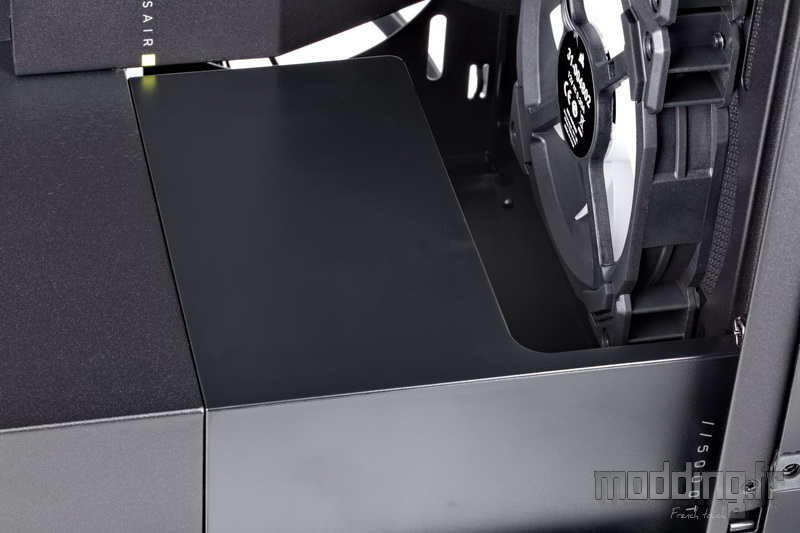

L’extension optionnelle en place, nous avons nettement plus de place dans cette zone du compartiment principal.
Un accessoire qui s’avère très utile dans le cadre d’une installation d’un circuit de Watercooling complet.
Cela optimise aussi l’espace permettant de visualiser l’intégralité de la ventilation latérale que l’on installe sur le support qui se dissimule derrière le cache-câble.
Tout comme le 7000D, Corsair équipe son cache-alimentation d’une fenêtre latérale.
Les dimensions se révèlent généreuses avec pas moins de 150 mm de profondeur.

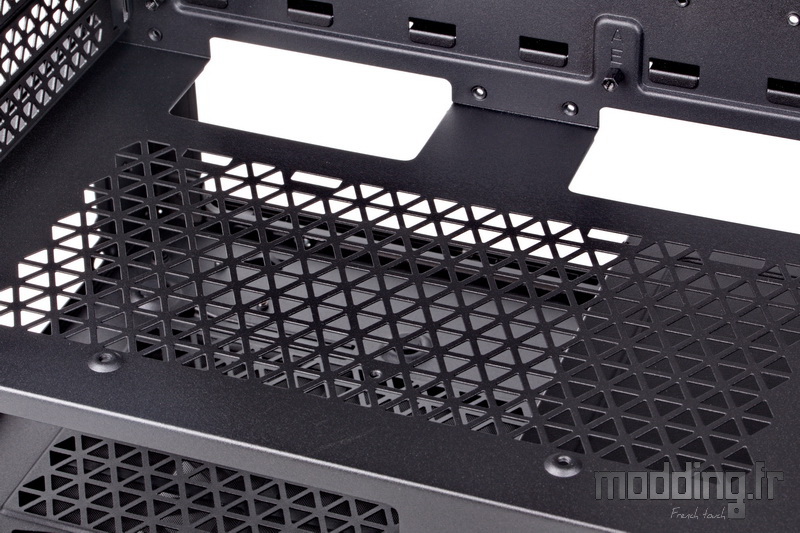

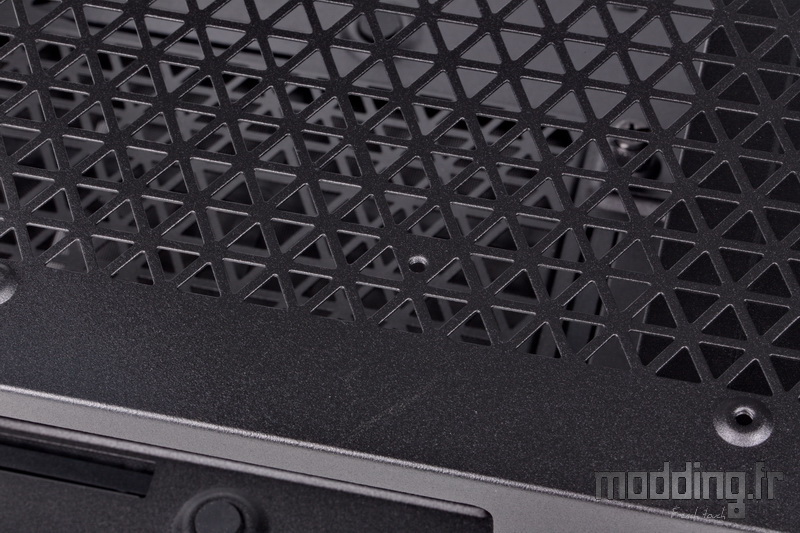

Une large grille occupe le plateau supérieur du cache-alimentation, arborant comme il se doit les fameux motifs triangulaires.
Deux larges ouvertures se positionnent au contact du bord inférieur du plateau de la carte mère.
On note la présence de deux points de fixation alignés sur le bord externe du cache-alimentation.
Ils sont associés à de petits orifices rectangulaires disposés sur le bord opposé de la grille.
Cela va nous permettre d’installer deux des trois supports SSD présents du côté des coulisses.
Au niveau de la grille, nous distinguons deux petits orifices taraudés.
Leur position tombe en face des équerres verticales et correspond à l’installation d’un Riser.
En mettant en place deux des entretoises incluses dans le bundle tout en se procurant le câble d’extension PCIe Corsair, nous assurons la fixation de ce dernier sur le plateau du cache-alimentation et dans le même temps celle de la carte graphique.
En remontant vers l’arrière du boitier, nous retrouvons les 7 équerres PCI fixées par des vis à main, ainsi que les deux emplacements verticaux.
Plus haut, nous avons l’emplacement de la ventilation arrière qui demeure inoccupé.
Dans la partie supérieure du châssis, nous retrouvons l’emplacement pour trois ventilateurs en 120 mm ou deux ventilateurs en 140 mm.

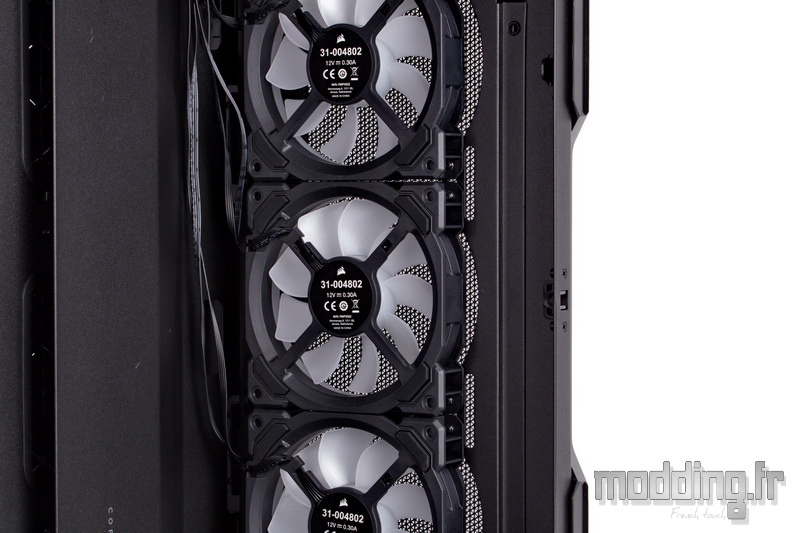

Les trois ventilateurs de l’iCUE 5000T RGB sont regroupés à l’avant du boitier sur un emplacement qui peut aussi accueillir deux ventilateurs en 140 mm.
Il s’agit donc de trois LL120RGB équipés de 16 LED aRGB reparties au niveau du cadre (12 LED) et au centre des pales (4 LED).
Ils bénéficient d’une gestion PWM avec une vitesse variant de 600 tr/min à 1500 tr/min.
Les ventilateurs ne sont pas directement fixés sur la paroi du châssis, mais sur un support dédié.
Ce support est amovible. Sa fixation est assurée par un jeu de deux vis à main qui restent solidaires de la structure en acier.
Contrairement au 5000D ou au 7000D, Corsair ne reprend pas le principe de la porte interne qui vient dissimuler les câbles.
En même temps, la présence de cet accessoire n’est pas réellement utile lorsque le boitier est équipé d’une porte controlatérale en acier.
Par contre pour ce qui est des câbles, il va falloir s’armer de patience pour ranger tout ce petit monde, car ils sont déjà bien nombreux et nous n’avons pas encore installé notre configuration !

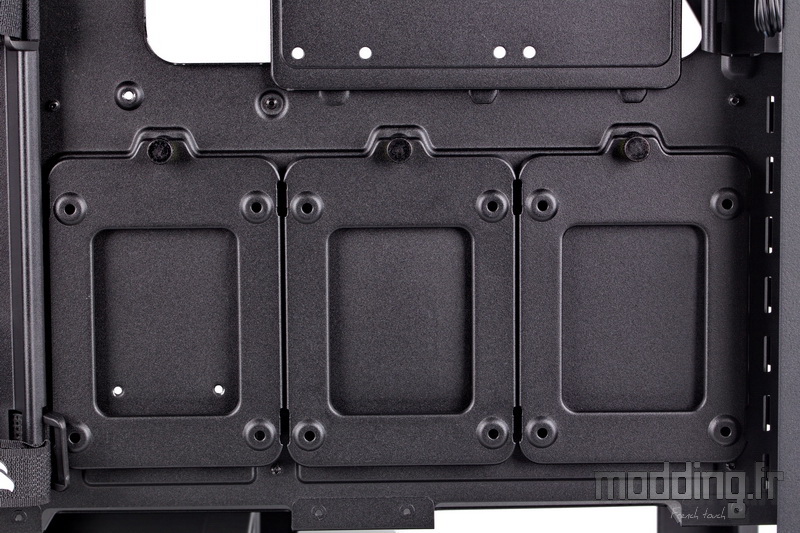

Sous la grande ouverture permettant d’accéder à l’arrière du socket, nous avons trois supports pour SSD.
Leur structure en acier est fixée au plateau de la carte mère par un système de crochets et une vis à main. Celle-ci reste solidaire de ladite structure.

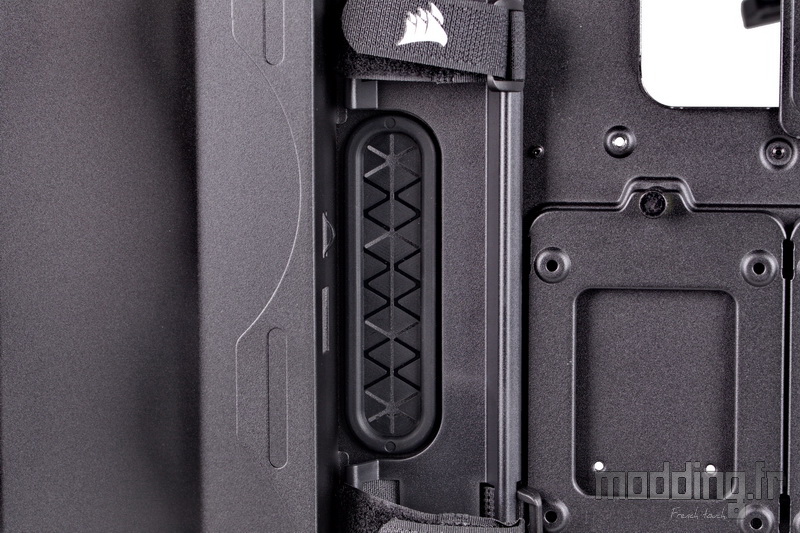

On retrouve les deux passages de câbles équipés de grommet qui donne sur la partie déportée du cache-câble.
Corsair reconduit le dispositif “Rapid Route” sous la forme d’une gouttière permettant de réunir et ranger les câbles au niveau des coulisses afin de parfaire le câble management.
Il dispose de trois bandes Velcro identiques à celles incluses dans le bundle.
Ces dernières pourront être utilisées sur le second “Rapid Route” positionné à proximité de l’ouverture dédiée au câble CPU.
La marque installe aussi quelques points d’ancrage sur le bord supérieur du plateau de la carte mère.
Trois autres points d’ancrage sont présents sur la base du châssis.
L’accessoire qui se positionne derrière le cache-câble est un support de ventilation latérale.
Il peut accueillir jusqu’à trois ventilateurs en 120 mm ou un radiateur de Watercooling (taille maximale : 360).
Son bord postérieur, replié à 90°, dispose de points d’ancrage ainsi que de petites ouvertures afin de glisser et attacher les câbles des ventilateurs.

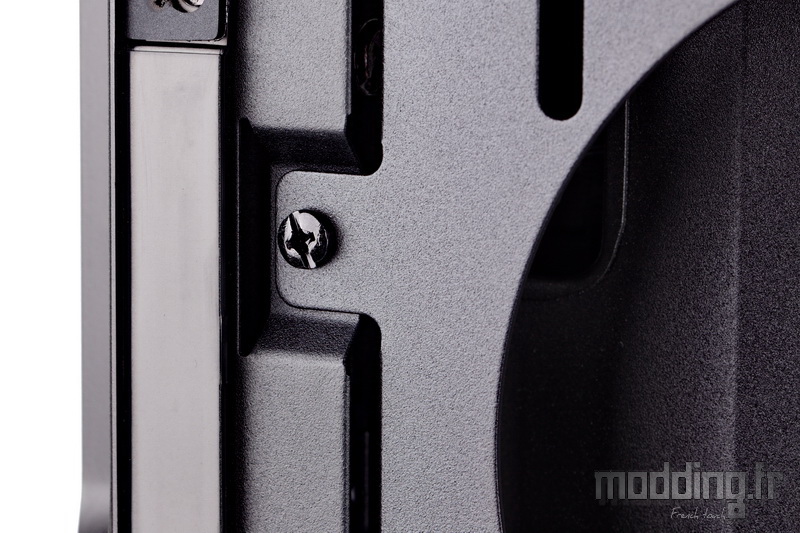

Ce support est fixé au plateau de la carte mère ainsi que sur le montant antérieur du châssis.
Dans la configuration actuelle, avec le cache-câble en place, ce support n’est pas des plus utiles. Nous verrons, dans le chapitre suivant, les exemples de modularité que présente l’iCUE 5000T RGB.
Le système d’éclairage spécifique à ce boitier requiert un bon nombre de câbles, mais aussi quelques éléments permettant de réunir les différentes LED aRGB.
Ainsi nous avons un petit PCB qui n’est autre qu’un HUB RGB secondaire réunissant les bandes de LED venant éclairer les fausses ouïes d’aération (prises “CN2″ et “CN3″).
La prise “CN4″ est occupé par un câble composé de deux fils et se terminant par une prise Sata que l’on branche sur notre alimentation.
La prise “CN1″ est occupée par un câble composé de 3 fils et qui va relier ce HUB RGB au…

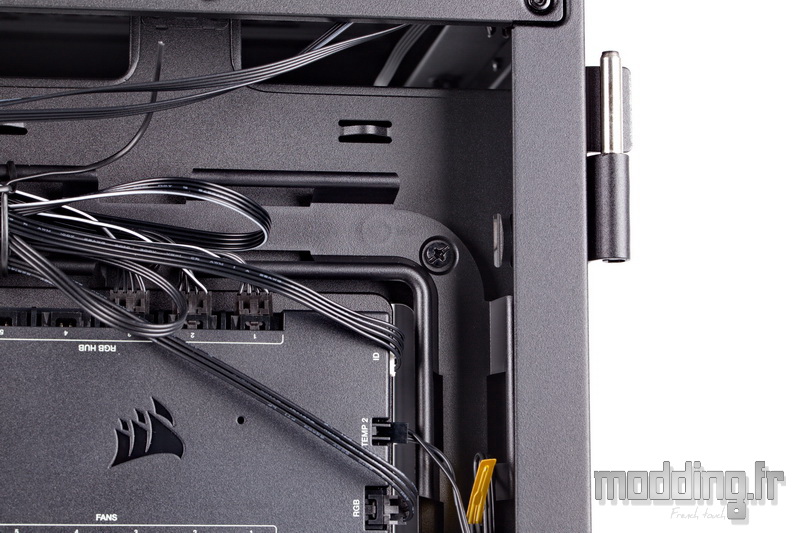

… Commander Core XT qui équipe l’iCUE 5000T RGB.
Une petite centrale qui est à la fois un contrôleur de ventilateur PWM et un contrôleur RGB avec la possibilité de brancher deux sondes de température (“TEMP1″ et “TEMP2″).
Le HUB RGB secondaire est relié à ce Commander Core XT par le câble qui se connecte sur la prise “RGB” (à droite sur la photo).
Dans la partie haute, nous avons 6 autres ports “RGB” où sont branchés les câbles aRGB des trois ventilateurs LL120 RGB.
Dans la partie basse, nous avons les 6 ports “FANS” qui vont gérer la vitesse de rotation des ventilateurs.
A proximité de la prise “TEMP1″, nous avons deux câbles qui émergent du module. L’un aboutit à une prise Sata tandis que l’autre aboutit à une prise USB interne.
Nous connectons cette dernière sur le port USB 2.0 interne de la carte mère afin d’assurer la communication du Commander Core XT avec le logiciel iCUE. Nous consacrons un petit chapitre sur les réglages que propose le logiciel avec l’iCUE 5000T RGB.
Un dernier câble se branche sur la prise “ID” (à proximité de la prise “TEMP2″), il est issu du panneau de connectique directement relié au PCB du bouton Power. Cela permet de retrouver l’iCUE 5000T RGB dans l’interface du logiciel.
Le module est fixé sur la plaque multisupport, elle-même fixée sur le plateau de la carte mère par un système d’encoches et d’une vis à main.
Elle se dote de plusieurs points de fixation dont certains sont identifiés par “HDD” et “SSD” au niveau de sa face interne.
Elle peut donc aussi accueillir une unité de stockage 3.5″ ou 2.5″.
Sous la partie métallique du cache-alimentation, nous avons une cage HDD dotée de deux tiroirs en plastique qui peuvent accueillir un disque dur 3.5″ ou une unité 2.5″.
La cage est fixée sur la base du châssis par deux vis à main du côté de l’emplacement du bloc d’alimentation.
L’emplacement de l’alimentation est doté de petits plots en mousse afin d’accueillir sereinement le bloc.

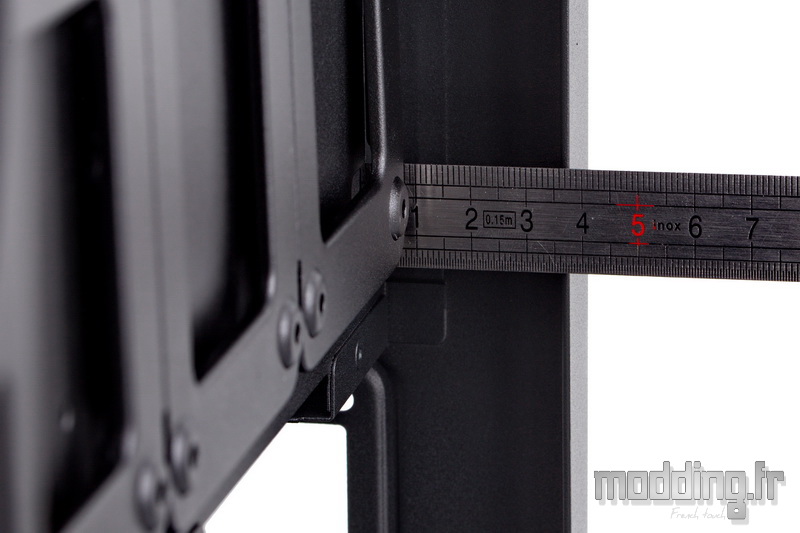

L’espace présent derrière le plateau de la carte mère est de l’ordre de 35 mm.
Il faut bien sûr prendre en compte la présence des supports SSD qui, nous le rappelons, peuvent être installés sur le plateau du cache-alimentation.
N’oublions pas non plus l’épaisseur du dispositif “Rapid Route” dont la structure en plastique occupe pas moins de 5 mm.
