Montage :

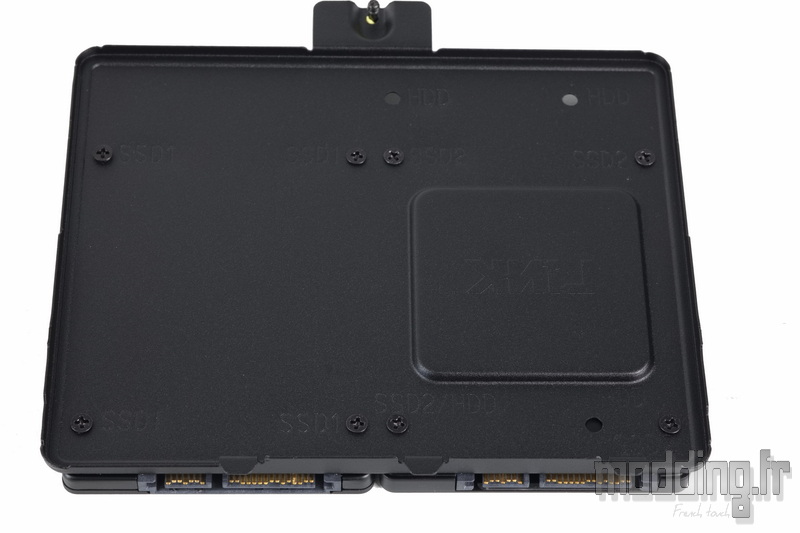

L’unique support de stockage se présente sous la forme d’une plaque en acier perforée de plusieurs orifices, chacun clairement identifié par une annotation correspondant au type de périphérique à installer.

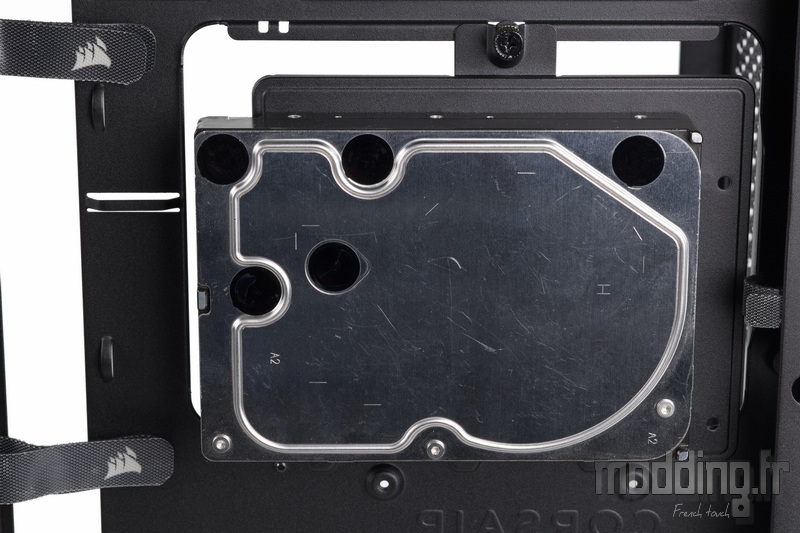

L’installation d’un disque dur 3,5″ s’effectue à l’aide de vis UNC-6.32, qui le fixent directement contre la plaque.
Nous aurions toutefois apprécié la présence de rondelles en caoutchouc, afin d’amortir les vibrations du disque dur et de réduire les nuisances sonores potentielles.
Nous fixons ensuite le support à son emplacement dédié, situé à l’arrière du plateau de la carte mère.
Il est important de positionner le disque dur de manière à orienter sa connectique vers l’avant du boîtier, afin de faciliter le branchement des câbles d’alimentation et de données.

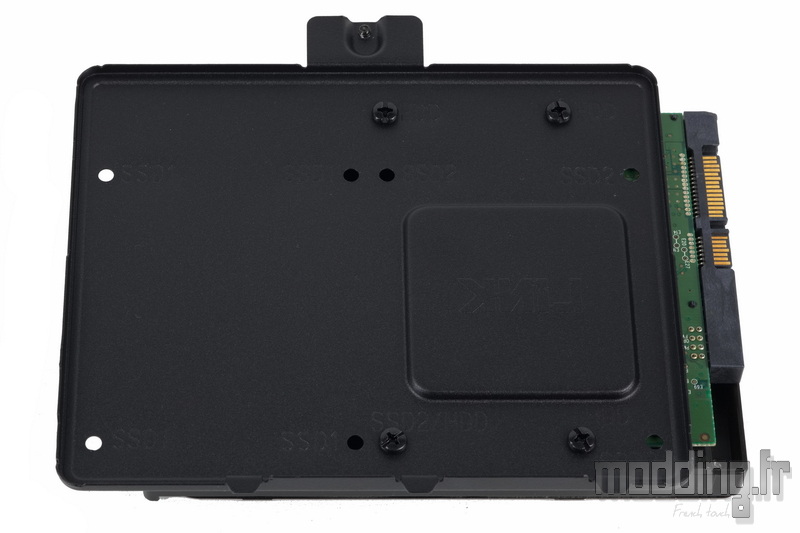

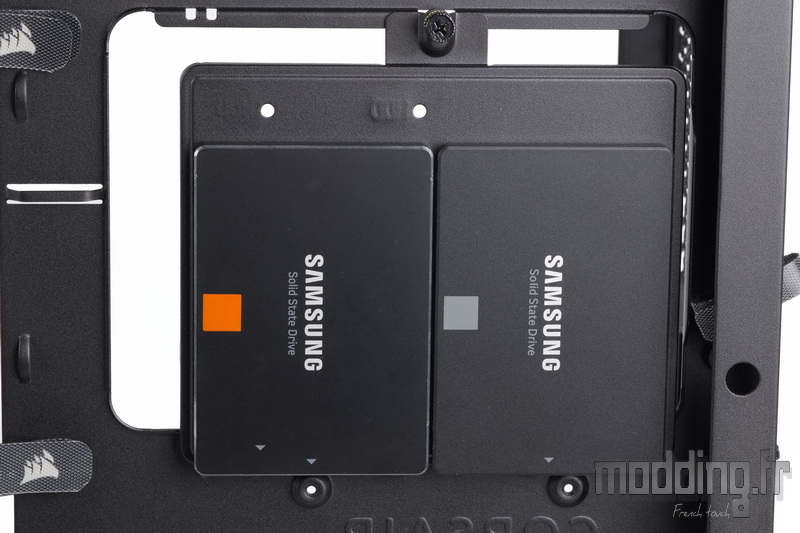

Le support peut également accueillir deux SSD, fixés à l’aide de petites vis à tête fraisée M3, conformément à la norme de montage standard pour ce type de périphérique.
Les SSD sont installés avec leur connectique orientée vers le bas du boîtier.
Que l’on opte pour un disque dur 3,5″ ou pour deux unités 2,5″, il sera nécessaire de trouver un autre emplacement pour le contrôleur iCUE Link.
Heureusement, grâce à sa petite taille et à son système de fixation magnétique, il se repositionne facilement ailleurs dans les coulisses du boîtier, sans réelle difficulté.

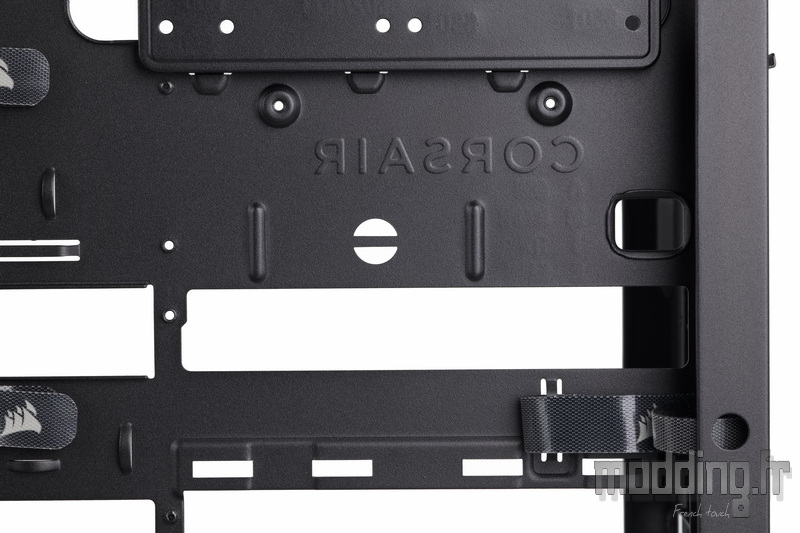

On remarque la présence de points de fixation situés sous le support de stockage du Frame 4500X.
Ces points ne sont pas sans rappeler ceux utilisés pour les supports individuels de SSD que l’on retrouve dans d’autres boîtiers de la marque, comme le Corsair 4000D — supports d’ailleurs proposés séparément dans le catalogue d’accessoires Corsair.

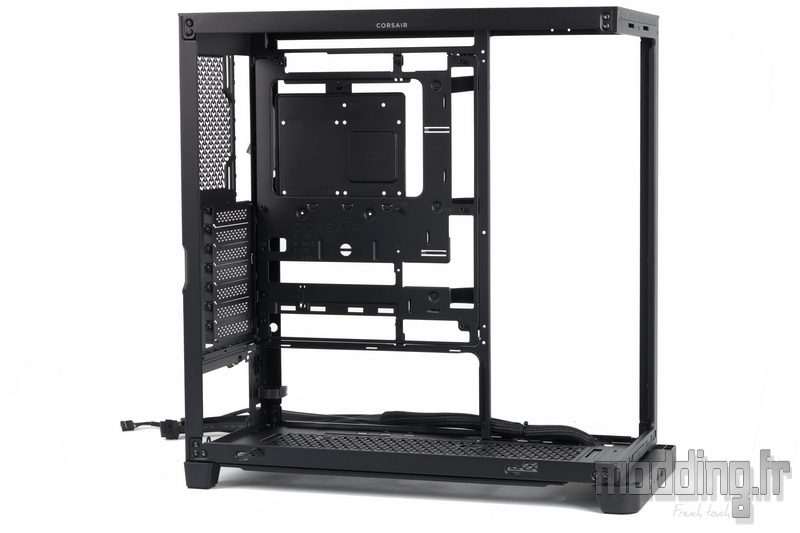

Afin de faciliter l’installation de notre configuration, nous avons retiré le cache-alimentation ainsi que le support de ventilation latérale, ce qui nous offre un espace de travail nettement plus dégagé et bien plus pratique pour manipuler les différents composants.
Le retrait du cache-alimentation facilite grandement l’installation du bloc d’alimentation, notamment si l’on doit ajouter ou ajuster certains câbles par la suite.
Une fois cette étape terminée, il est préférable de remettre le cache en place avant d’installer la carte graphique, afin de garantir un montage propre et sans obstruction.

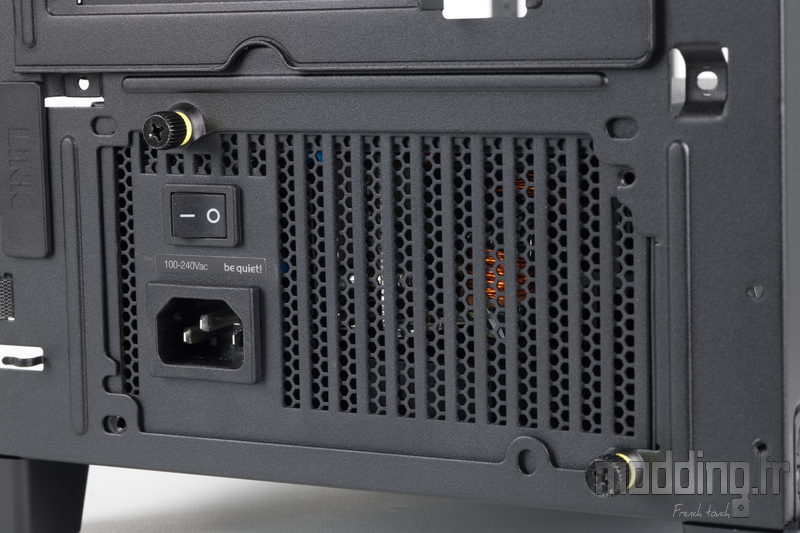

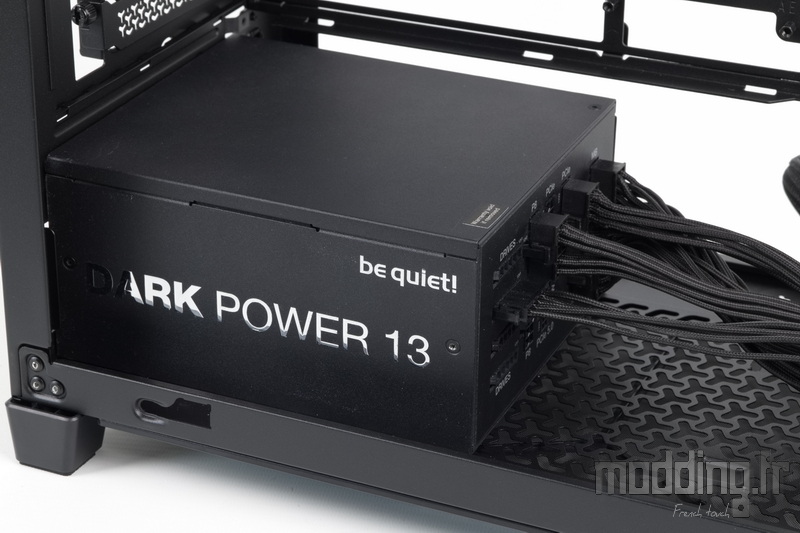

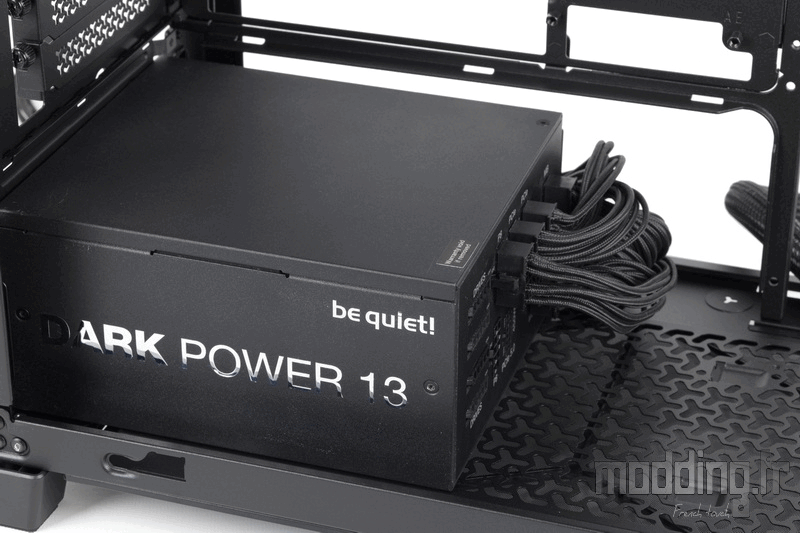

Inutile de puiser dans le stock de vis UNC-6.32 pour fixer le bloc d’alimentation : le Frame 4500X est déjà équipé de deux vis à main spécialement prévues à cet effet, rendant l’installation simple, rapide et sans outil.

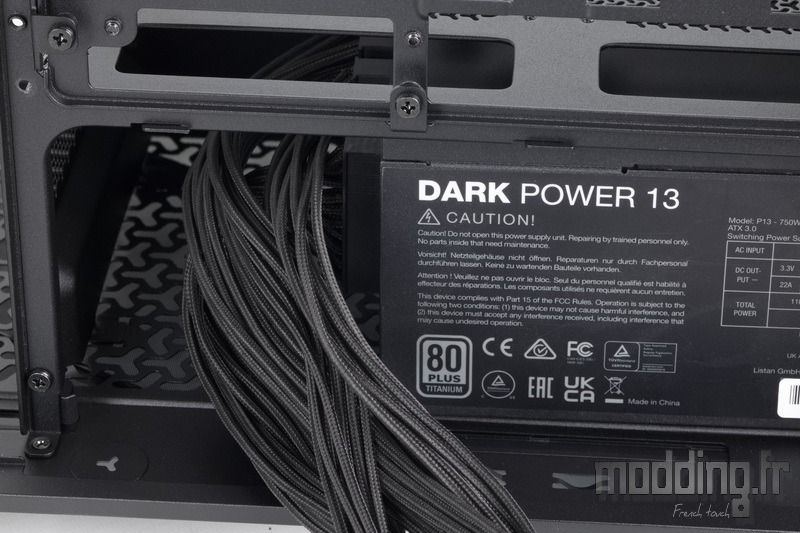

Il est clair qu’une fois le cache-alimentation remis en place, l’accès aux connecteurs du bloc d’alimentation pour ajouter d’éventuels câbles se fait à l’aveugle.
Notre bloc, d’une profondeur de 175 mm, laisse toutefois une bonne marge d’espace pour le rangement des câbles.
Corsair spécifie une profondeur maximale de 250 mm pour l’alimentation, ce qui offre une compatibilité étendue avec la plupart des modèles du marché.
De plus, la configuration des coulisses permet également l’installation de blocs dotés de connectiques latérales, comme les modèles Shift, sans contrainte particulière.

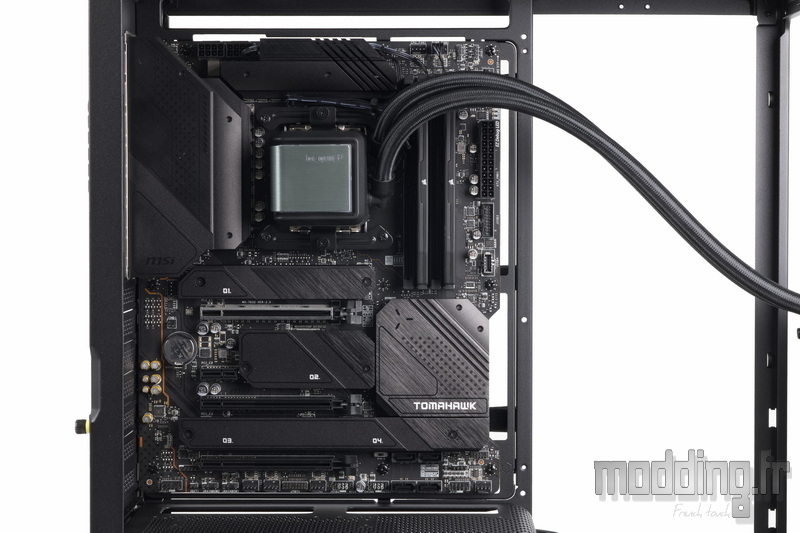

L’installation de la carte mère s’effectue à l’aide de huit vis UNC-6.32.

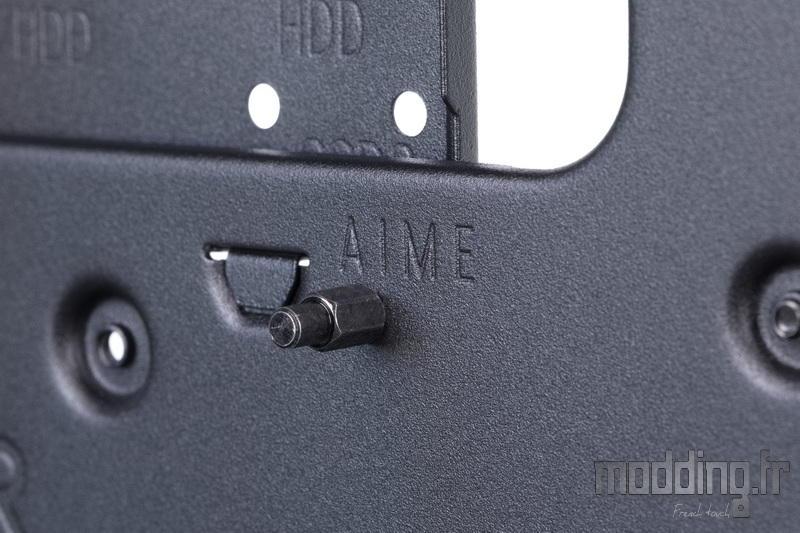

L’entretoise centrale borgne, légèrement déportée, facilite le centrage de la carte et permet de la maintenir correctement en place avant le vissage définitif.
Dans le cas d’une carte mère au format E-ATX (305 × 277 mm), que le Frame 4500X peut accueillir, il faudra toutefois faire une croix sur l’utilisation du support anti-affaissement pour la carte graphique, celui-ci entrant en conflit avec la largeur accrue de la carte mère.

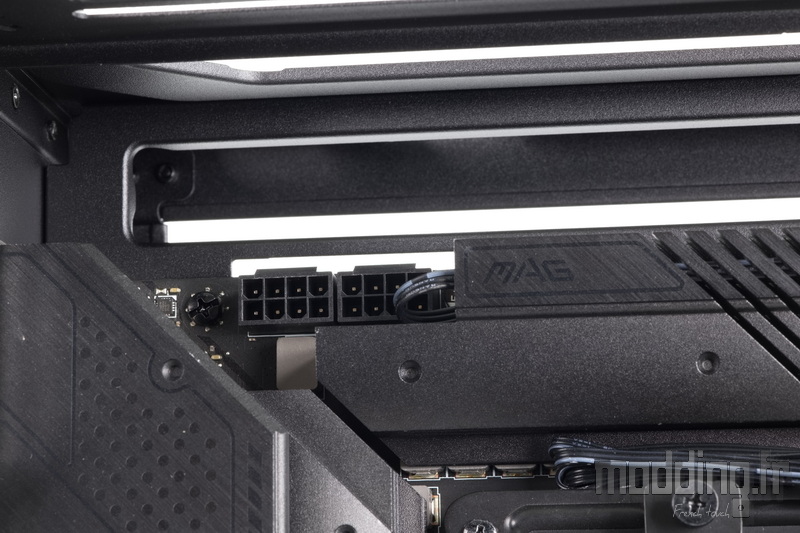

L’accès aux prises d’alimentation CPU ne pose aucun problème.
Même avec un radiateur de 360 mm installé sur la partie supérieure du boîtier.
Cela est rendu possible grâce à la large ouverture pratiquée dans la paroi du châssis, qui donne un accès direct aux connecteurs, simplifiant ainsi le branchement une fois la carte mère en place.

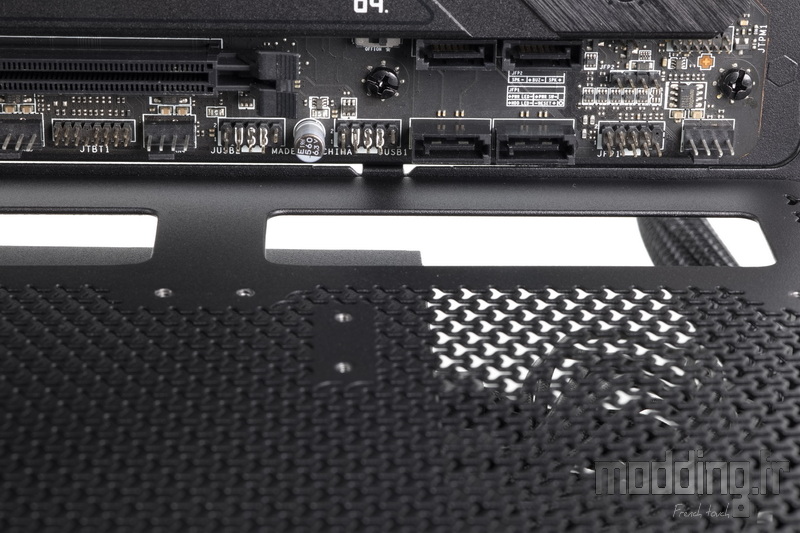

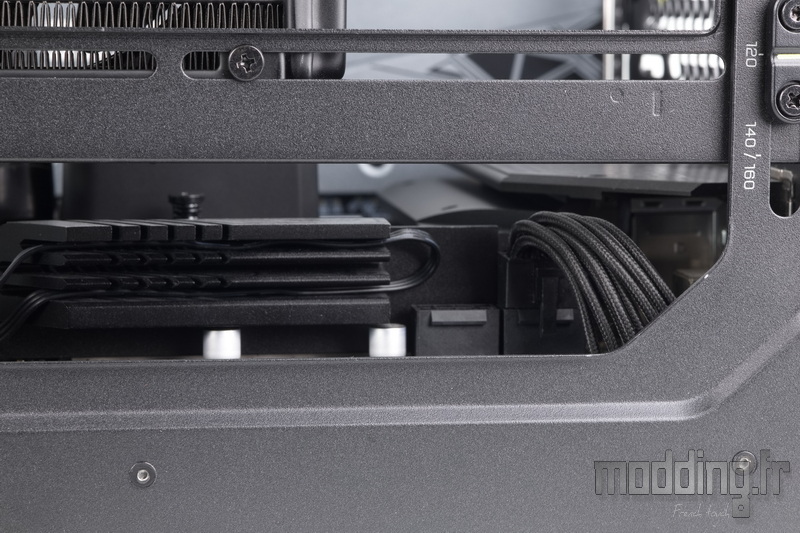

On remarque que la carte mère est positionnée à seulement quelques millimètres au-dessus du cache-alimentation, recouvrant ainsi les ouvertures situées sur le bord inférieur du plateau, initialement prévues pour les cartes mères à connecteurs inversés (placés à l’arrière du PCB).
Dans notre configuration, on utilise plutôt les larges ouvertures du cache-alimentation pour faire passer les câbles du panneau frontal du Frame 4500X, ainsi que le ou les câbles PCIe destinés à alimenter la carte graphique.

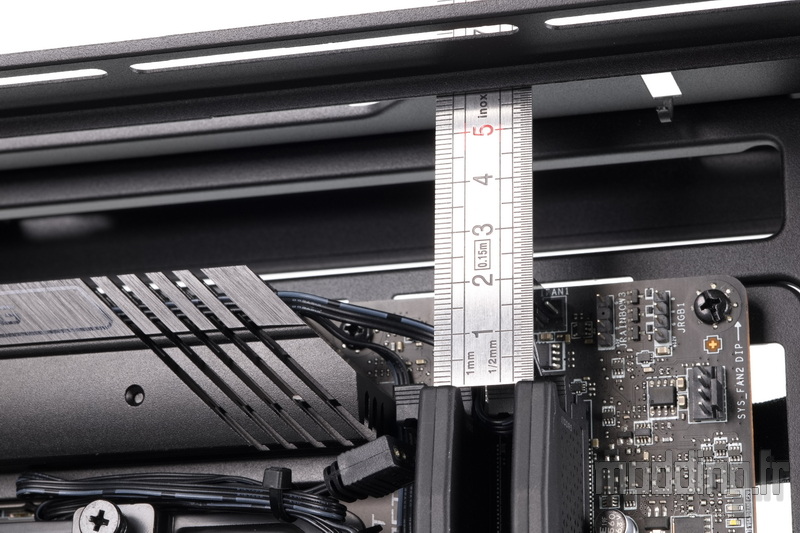

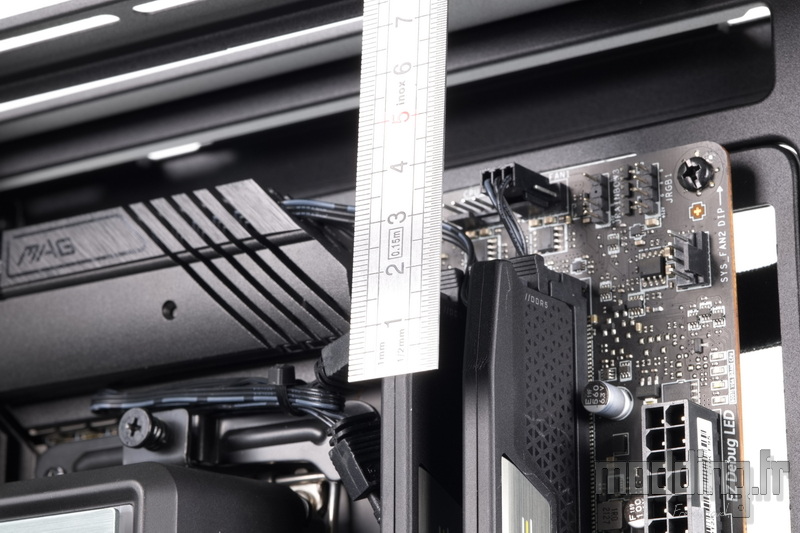

L’espace disponible pour l’installation d’un radiateur de watercooling dépend avant tout de la hauteur des barrettes mémoire.
Dans notre cas, on constate qu’il reste une marge confortable, même avec un radiateur équipé de ventilateurs de 140 mm, garantissant ainsi une compatibilité étendue avec la plupart des kits AIO du marché.
La clairance est de 60 mm lorsque les barrettes dépassent 40 mm de hauteur.
Notre Silent Loop 2 (240) s’installe facilement.

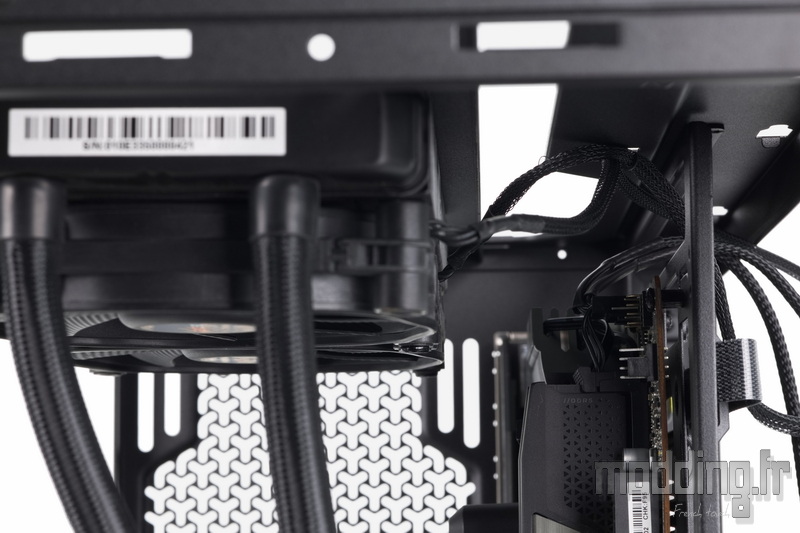

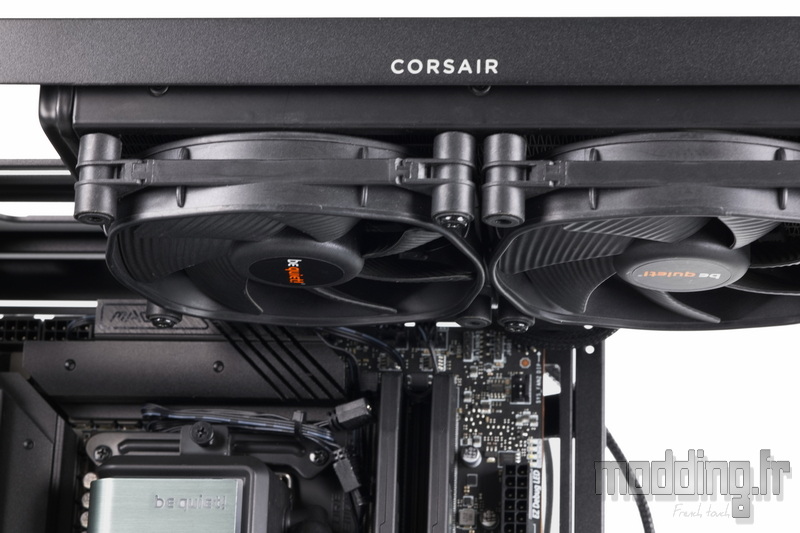

Le radiateur de notre AIO est installé à une distance confortable de la carte mère, évitant toute interférence avec les composants situés sur la partie supérieure du PCB.
On profite de la présence des petites pinces métalliques pour maintenir correctement les câbles des ventilateurs avant de les acheminer proprement vers les coulisses, garantissant ainsi un routage ordonné et discret.
Comme mentionné dans la section précédente, il est très simple d’orienter les équerres en position verticale en desserrant simplement deux vis à main.

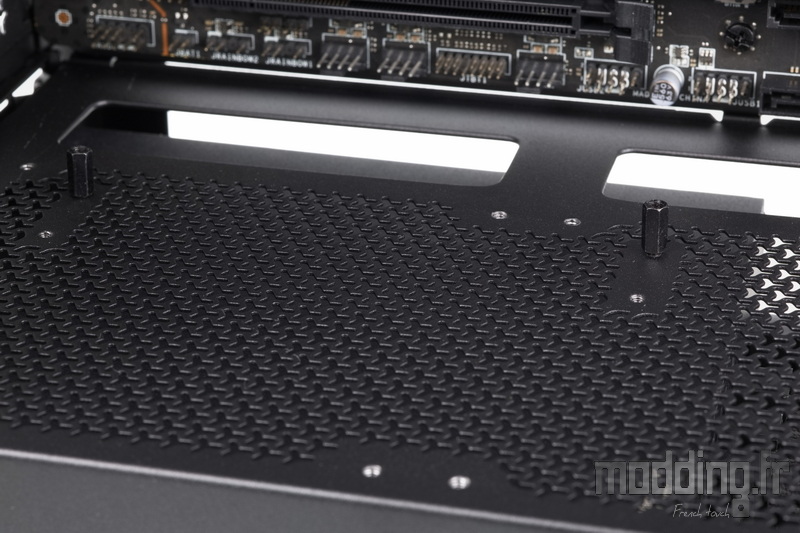

Il suffit ensuite d’installer les deux entretoises spécifiques sur le plateau du cache-alimentation, destinées à accueillir l’extrémité distale du riser.

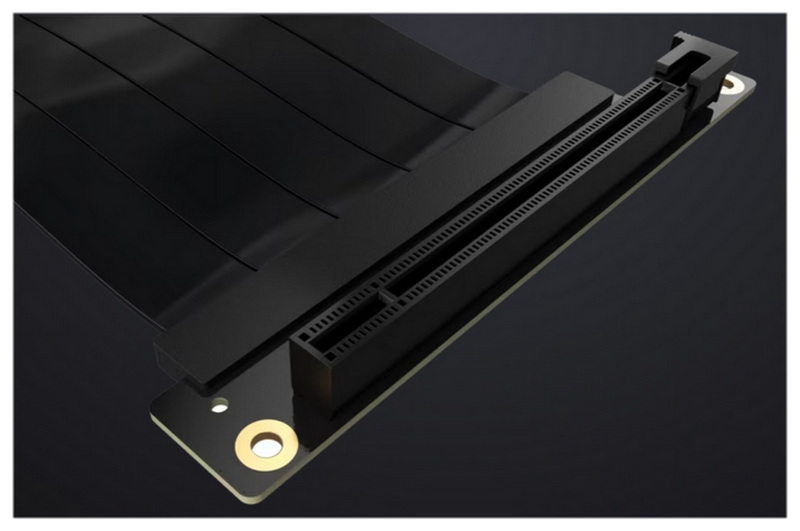

Il est toutefois important de choisir un riser doté d’une extrémité à 90°, dont les points de fixation correspondent à l’espacement entre les entretoises.
Par chance, le riser Corsair répond parfaitement à ces critères, assurant une intégration fluide et sans ajustement supplémentaire.

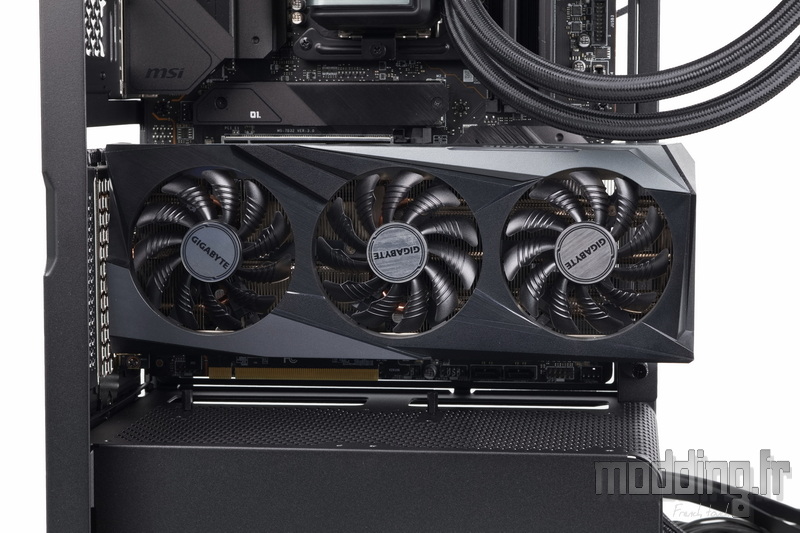

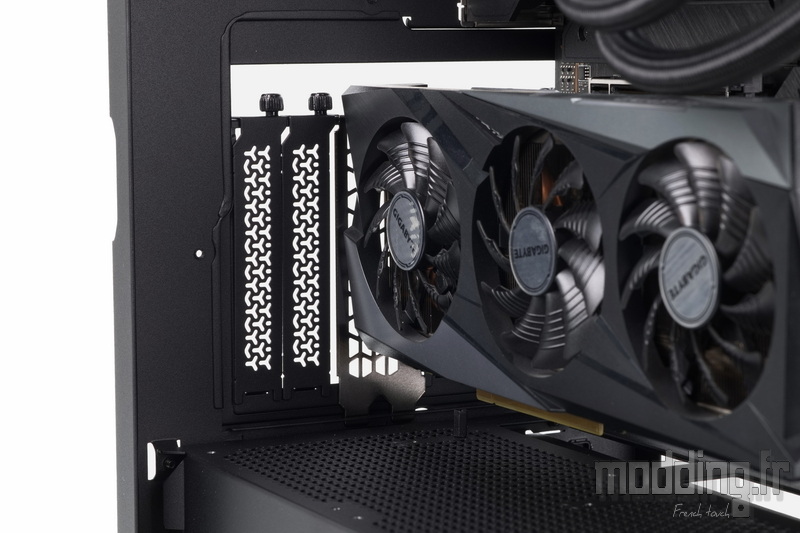

La carte graphique prend ainsi place en position verticale, offrant une vue parfaitement dégagée sur son système de refroidissement à travers le panneau vitrée, pour un rendu visuel à la fois esthétique et valorisant.
En fonction de l’épaisseur de la carte graphique, Corsair propose deux niveaux de fixation pour le riser sur le plateau du cache-alimentation, permettant d’ajuster la position du GPU afin d’optimiser à la fois l’esthétique et le dégagement thermique.
Ainsi, si la carte graphique occupe plus de deux slots en épaisseur, il est recommandé de choisir la position la plus proche de la carte mère, garantissant un alignement correct et un espace suffisant pour la ventilation.

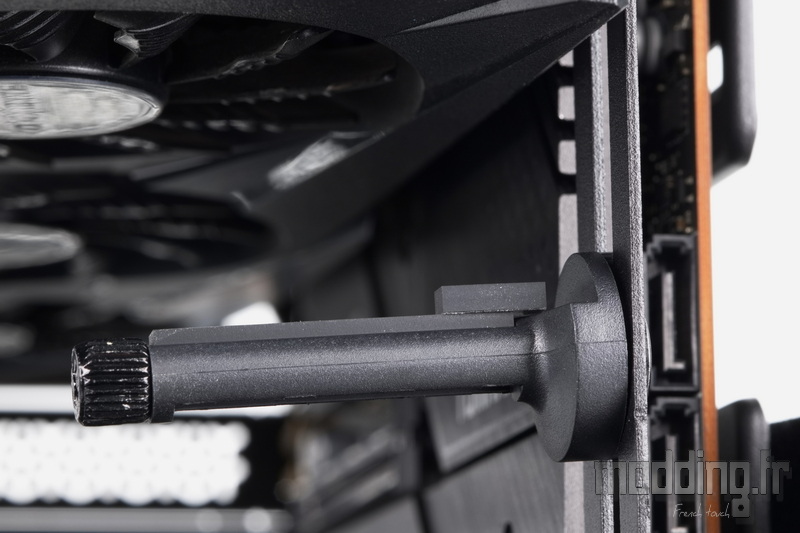

Le support anti-affaissement descend suffisamment bas pour pouvoir être utilisé même lorsque la carte graphique est installée à la verticale, bien que son utilité soit moindre dans cette configuration par rapport à une installation horizontale, où le poids du système de refroidissement du GPU exerce davantage de contrainte.

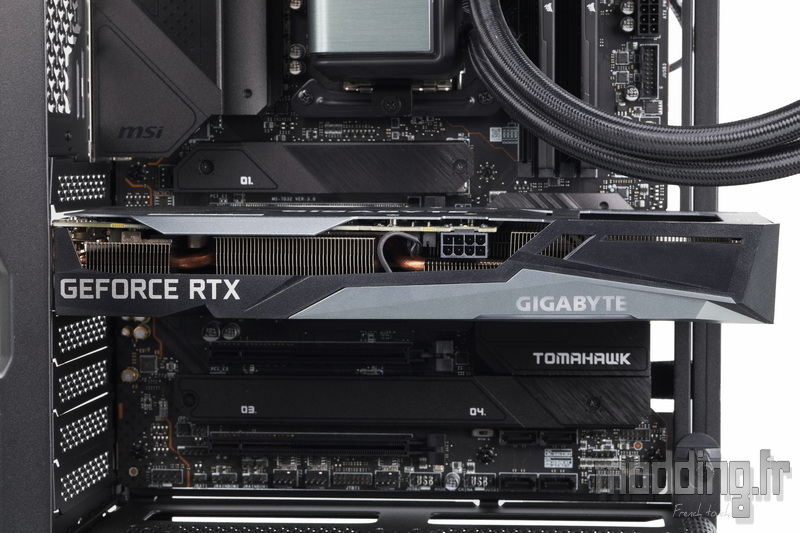

Il est bien sûr possible d’opter pour une installation plus classique de la carte graphique, connectée directement au port PCIe de la carte mère.
Le Frame 4500X offre une clairance maximale de 460 mm, soit 30 mm de plus que le Frame 4000D, cette différence s’expliquant par l’absence de support de ventilation en façade.
Dans les faits, cette marge supplémentaire reste surtout théorique, aucune carte graphique actuelle n’atteignant encore les 400 mm de longueur.

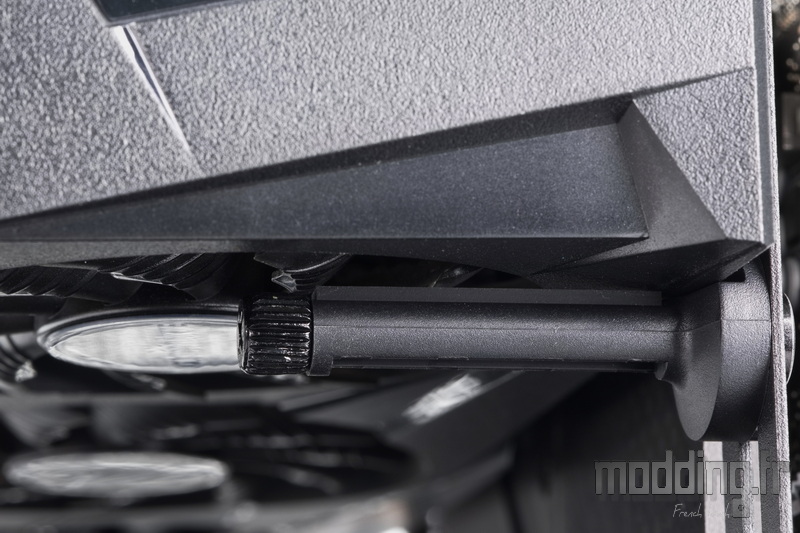

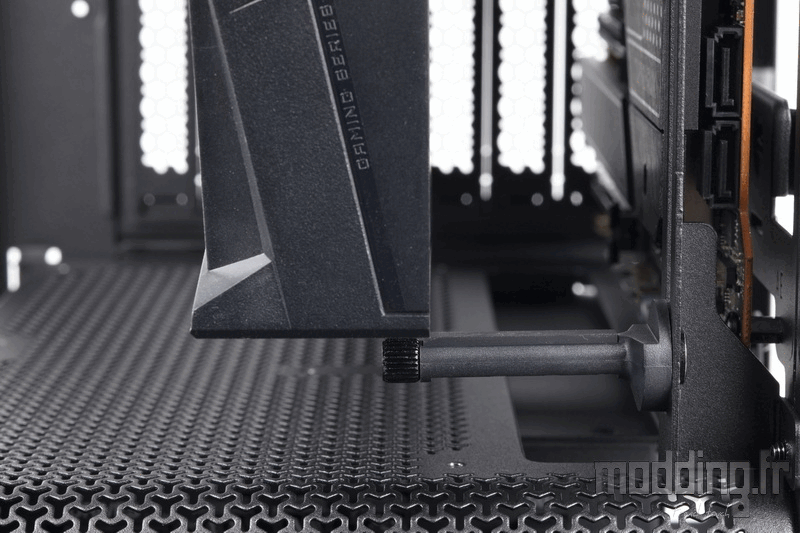

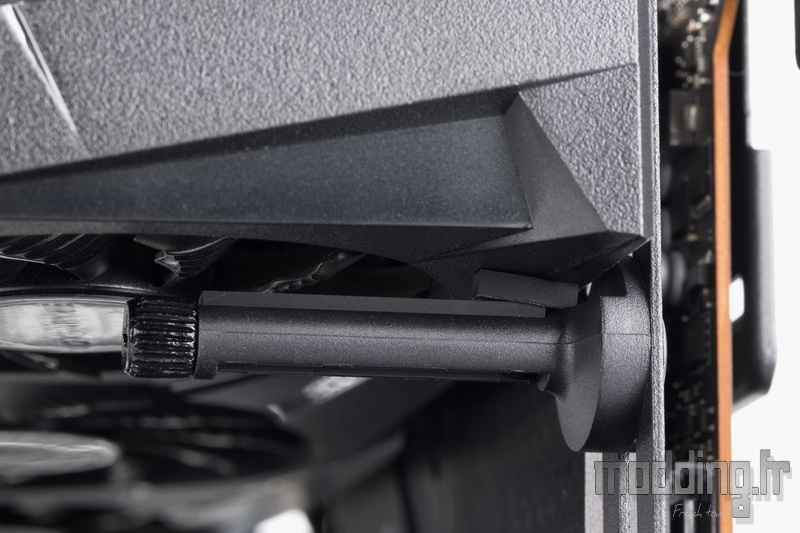

Nous ajustons la hauteur du support anti-affaissement jusqu’à ce qu’il entre en contact avec le carénage de la carte graphique.
Cependant, ce réglage varie selon le modèle de GPU, car dans notre cas, le bras du support s’approche fortement des pales de l’un des ventilateurs.
Corsair semble conscient du problème et propose une solution maison : un petit bloc en caoutchouc de 10 mm de long pour 3 mm d’épaisseur.
Une sorte de “rustine” que l’on vient coller sur le bras du support, afin qu’elle entre en contact avec le carénage de la carte graphique tout en écartant le reste du bras de la zone de ventilation.
Le choix d’un bras articulé aurait sans doute été plus judicieux (à notre sens), car il aurait permis un ajustement précis et sûr du point d’appui sur la carte graphique, tout en garantissant une compatibilité optimale avec différents modèles de GPU.

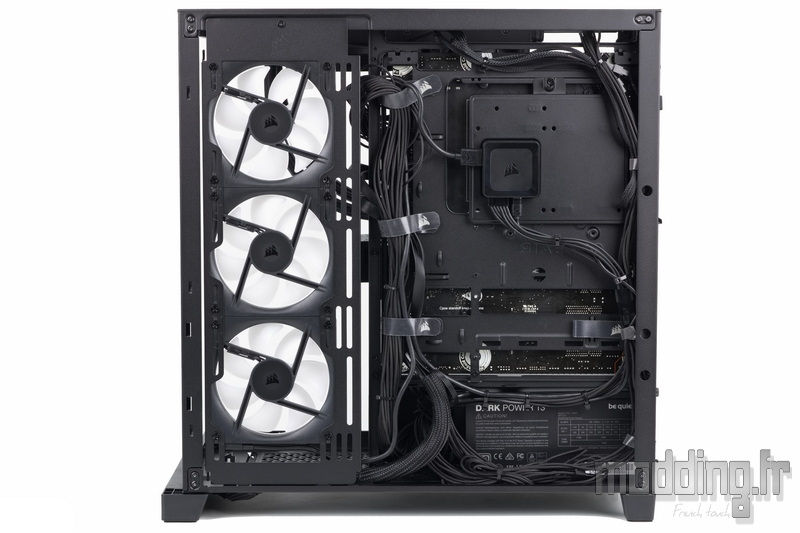

Au final, nous avons peu eu recours aux colliers Serflex fournis dans le bundle, les bandes Velcro s’étant révélées largement suffisantes pour organiser la majorité des câbles.
Le positionnement du panneau de connectique sous la façade contribue également à réduire le trajet des câbles issus de ce module, en les canalisant naturellement vers la partie inférieure du châssis, pour un rendu plus propre et dégagé.
Nous faisons passer les câbles ATX et USB au-delà du bord avant du plateau de la carte mère.
Les ouvertures situées sur ce bord sont en effet destinées aux cartes mères dotées de connecteurs inversés.

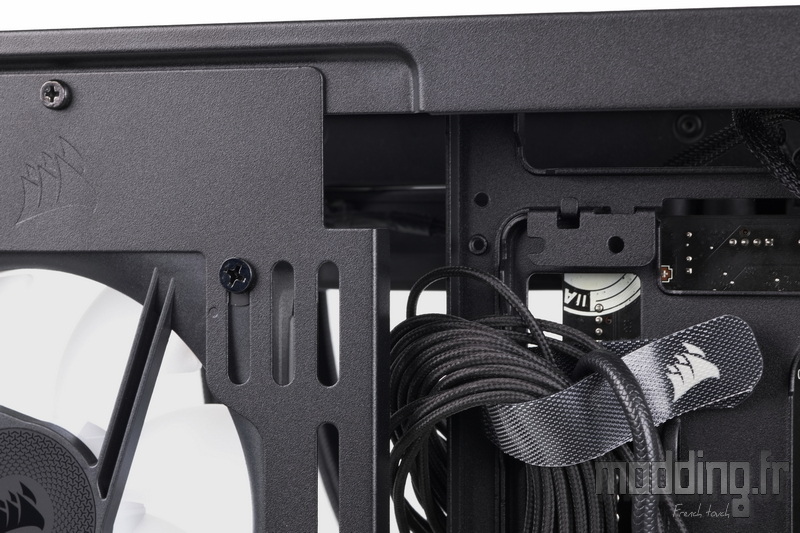

Afin de faciliter le passage du câble ATX, nous avons décalé le support de ventilation latérale dans sa position la plus avancée, ce qui libère un espace supplémentaire entre le support et le plateau.

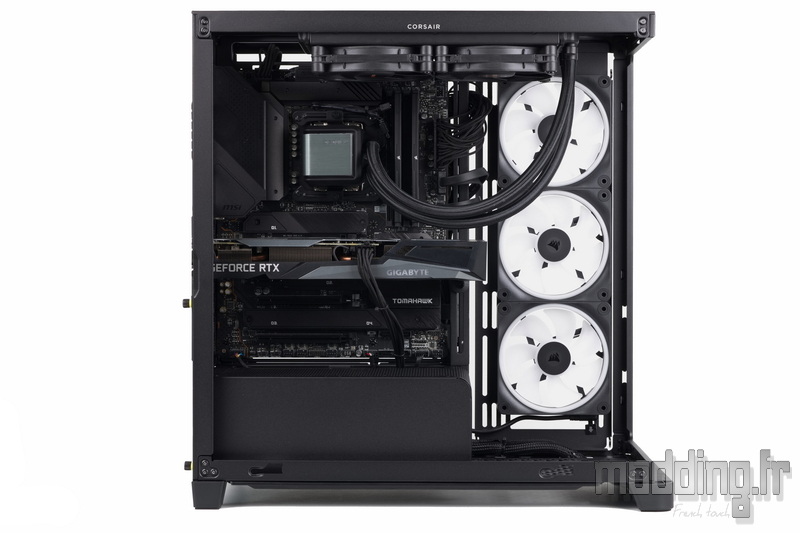

Nous terminons les derniers branchements dans le compartiment principal.

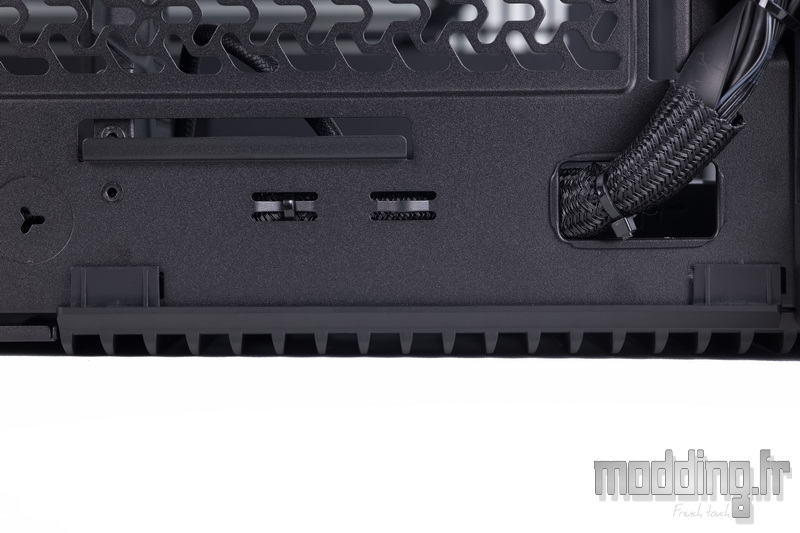

À noter que nous n’avons pas installé le cache magnétique inclus dans le bundle, censé dissimuler la partie visible des ouvertures situées sous le bord antérieur de la carte mère, et ce pour deux raisons :
d’une part, le cache fourni ne correspond pas au modèle spécifique du Frame 4500X, et d’autre part, cet accessoire nous paraît superflu, compte tenu des ouvertures déjà présentes au-delà du plateau de la carte mère, qui rendent son ajout peu pertinent visuellement.
Par ailleurs, on remarque le passage des câbles issus du panneau de connectique du Frame 4500X dans le compartiment principal, au niveau de l’extrémité inférieure du support de ventilation latérale.
Bien que ces câbles soient regroupés dans une gaine tressée, le résultat reste discutable sur le plan esthétique.

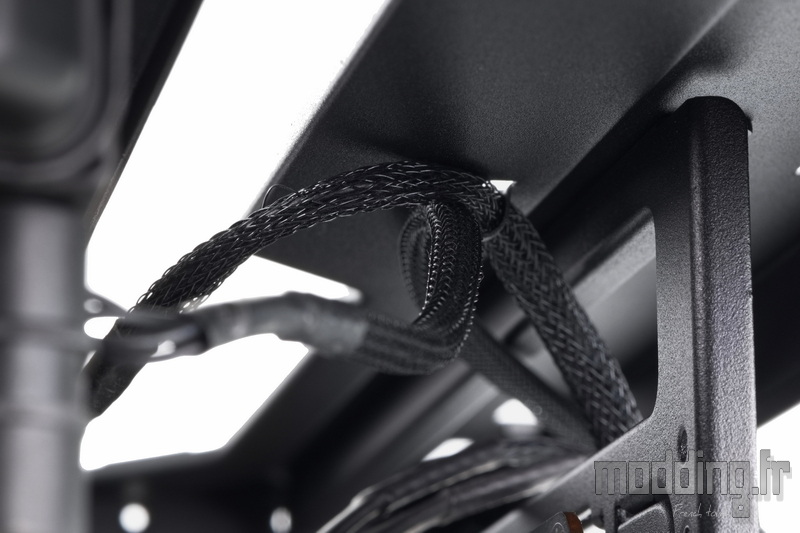

Une solution plus élégante consiste à détourner leur trajet d’origine : il suffit de retirer le cache qui obstrue l’orifice circulaire prévu pour la vidange d’un circuit de watercooling, puis de faire passer les câbles sous la base du boîtier, afin de les faire remonter directement dans les coulisses, sans qu’ils ne traversent le compartiment principal.
D’ailleurs, la présence d’un point d’ancrage orienté dans cette direction suggère que Corsair avait anticipé cette alternative, même si elle n’est pas explicitement mentionnée dans la documentation.

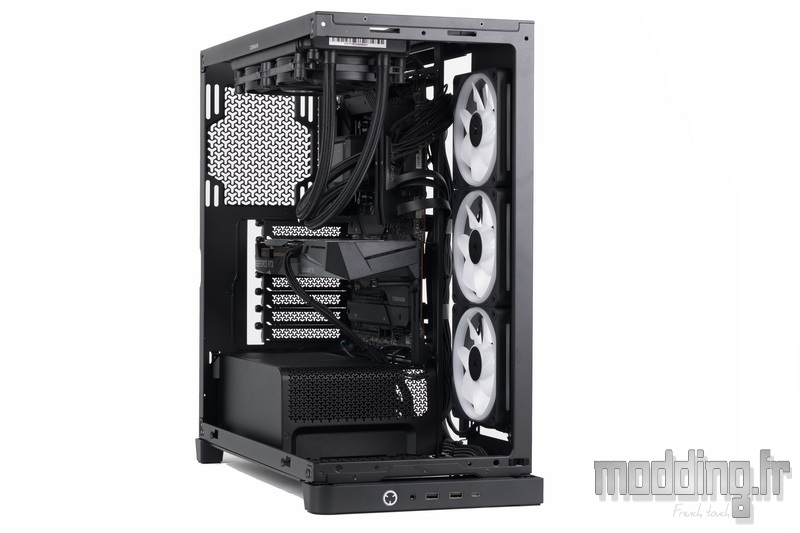

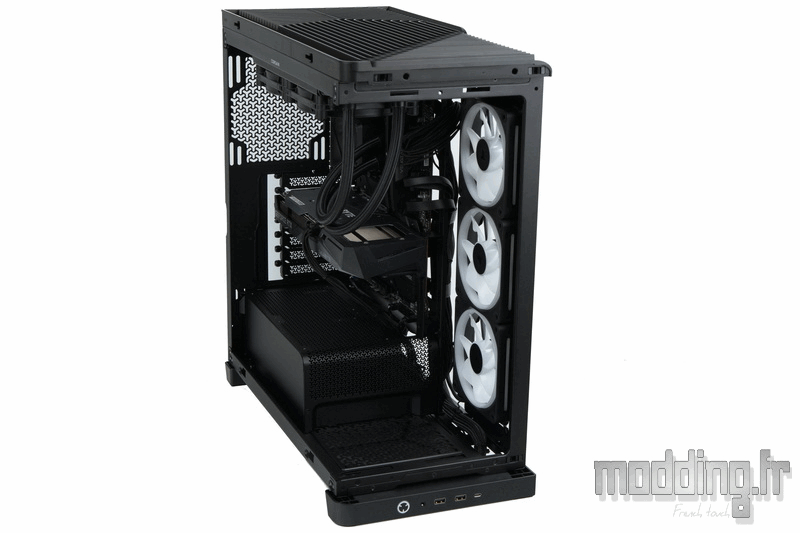

Le Frame 4500X est également compatible avec l’installation d’un circuit de watercooling personnalisé.
Il conviendra tout autant aux adeptes de l’aircooling, puisqu’il peut accueillir jusqu’à dix ventilateurs de 120 mm.
Le compartiment principal dispose par ailleurs d’une clairance de 185 mm, suffisante pour installer un ventirad imposant destiné au refroidissement du processeur.
Nous procédons ensuite à la remise en place des différents panneaux du boîtier.
Nous commençons par le carénage supérieur, ce qui permet ensuite de réinstaller la grille latérale.
Vient ensuite la porte controlatérale, puis enfin le panneau en verre incurvé, dont la pose s’effectue en deux étapes.
La première consiste à incliner la vitre de manière à ce que la glissière inférieure vienne reposer sur le bord inférieur du châssis, tout en maintenant une légère distance entre la façade du verre et le châssis.
La longueur de la glissière sert alors de repère pour déterminer l’écart à respecter.
Cette distance permet ensuite aux plots à gorge de s’insérer dans la partie la plus large de leurs orifices dédiés, une fois la vitre rabattue contre le carénage supérieur.
Il ne reste plus qu’à faire coulisser le panneau vers l’arrière, en exerçant une légère pression sur la zone avant, afin que les plots à gorge viennent se loger dans leurs logements respectifs, tandis que les plots sphériques s’enclenchent fermement dans leurs pinces en plastique.
Point de séparation entre deux panneaux en verre trempé, comme c’est le cas sur le 3500X, mais la courbure, bien que réduite au maximum, entraîne tout de même une légère distorsion optique.
À chacun donc d’apprécier cette subtilité visuelle… ou de préférer la ligne franche marquée qu’impose la jonction entre deux panneaux sur un boîtier “aquarium” plus classique.
