[TEST] Boitier Corsair Frame 4500X

Les caractéristiques :

Le packaging est désormais réduit à sa plus simple expression.
Si le carton conserve son apparence sobre et basique, le dessin du boîtier disparaît complètement des faces, laissant uniquement le logo de la marque en évidence. Corsair n’y mentionne pas le nom du modèle, mais seulement celui de la série à laquelle il appartient.
Ainsi, le packaging ne permet plus de se faire une idée du design du Frame 4500X. Mais après tout, si l’on choisit ce boîtier, c’est que son esthétique et sa conception nous ont déjà convaincus.

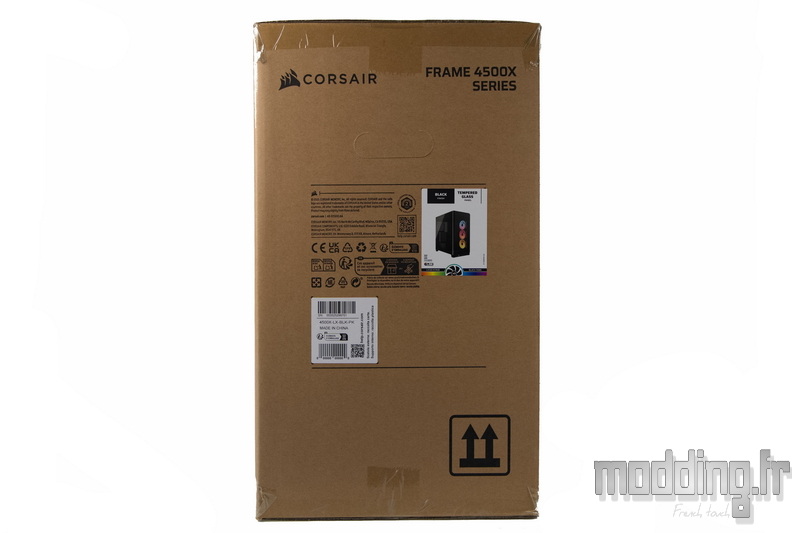

La face opposée n’apporte pas davantage d’informations. Il faut se tourner vers l’un des côtés du carton pour trouver une petite étiquette affichant une photo du Frame 4500X, ainsi que les mentions indiquant la couleur et la version du modèle : Frame 4500X LX-R RGB iCUE Link.

Le bundle est soigneusement rangé dans un large carton, placé au-dessus du boîtier et maintenu entre les deux blocs de mousse expansée.

Ces deux épais blocs de mousse expansée noire protègent le boîtier des aléas du transport. En complément, la partie latérale du panneau en verre trempé bénéficie d’une protection supplémentaire grâce à une troisième cale en mousse expansée, renforçant ainsi sa sécurité.
Un emballage plastique préserve le boîtier de la poussière, tandis qu’un film adhésif recouvre les deux faces du verre.

Aussi basique soit-il à l’extérieur, le carton arbore sur sa face interne une série de motifs qui rappellent le design des différentes grilles du boîtier.

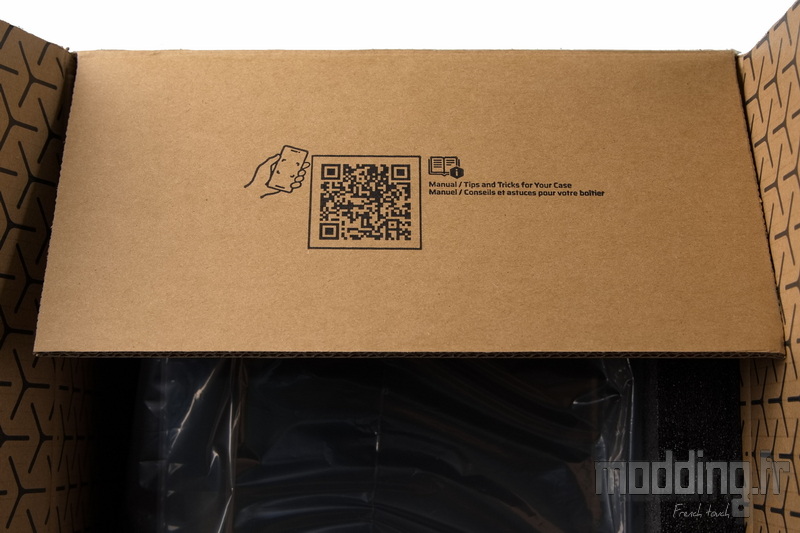

À l’ouverture du carton, un QR Code est immédiatement visible, permettant de télécharger le guide d’utilisation du Frame 4500X.
Corsair fait ainsi le choix de la dématérialisation, abandonnant le manuel papier au profit d’un format numérique.

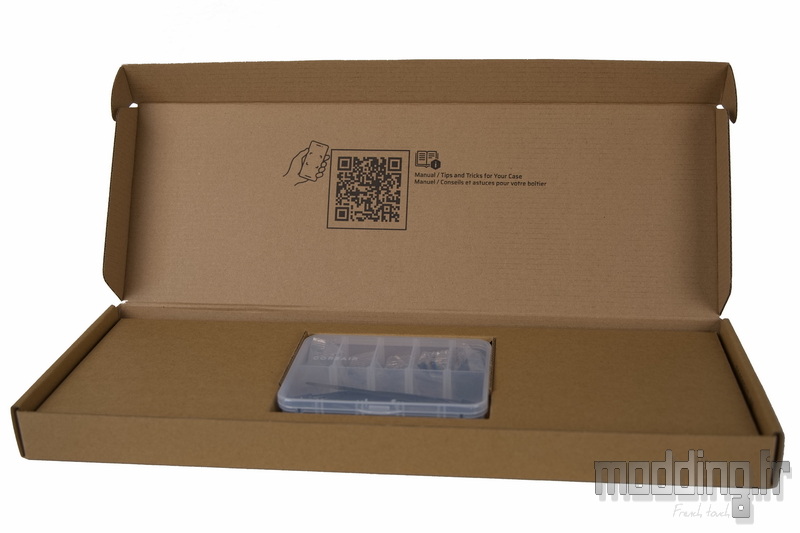

Le même QR Code est apposé sur le rabat interne de la boîte en carton contenant le bundle, rangé dans un petit coffret en plastique, un peu perdu au milieu de l’emballage.
En l’absence de cage HDD dans le Frame 4500X, ce coffret ne risque pas de se balader à l’intérieur du châssis durant le transport.

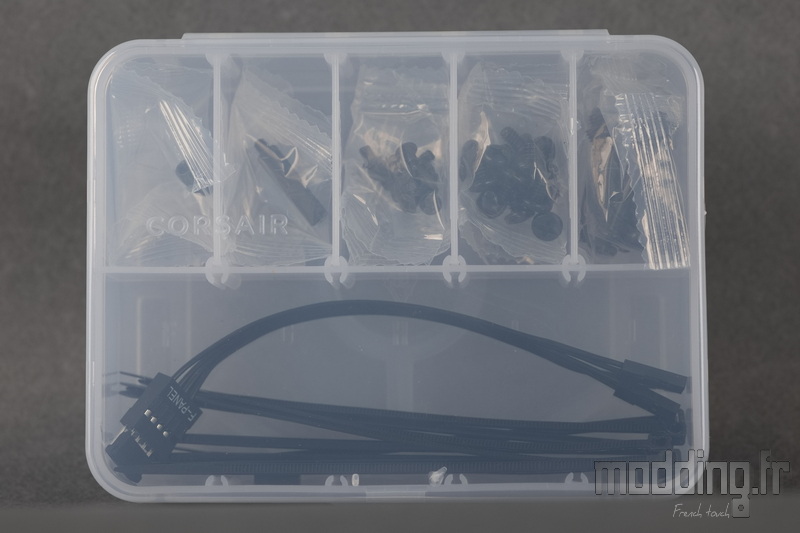

Nous avons donc droit à une boite en plastique dotée de compartiments et estampillée du nom de la marque.

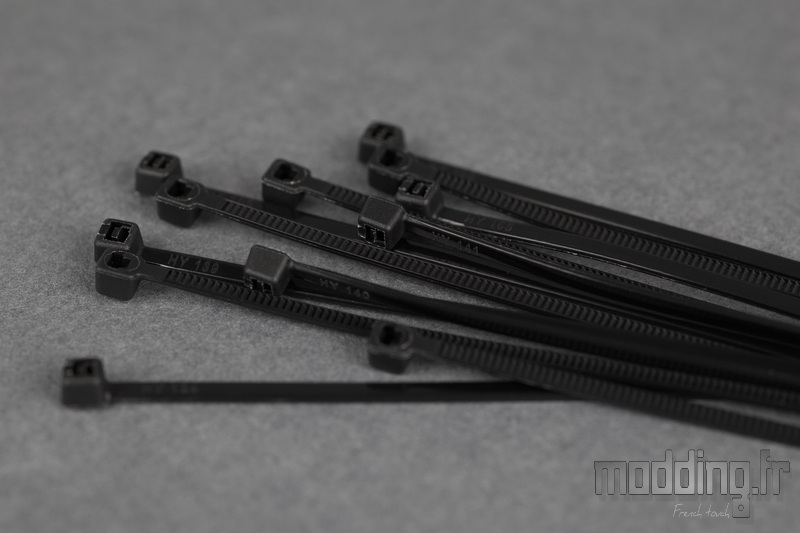

Corsair fournit 12 colliers Serflex, qui viennent compléter les bandes Velcro déjà présentes dans les coulisses du boîtier.

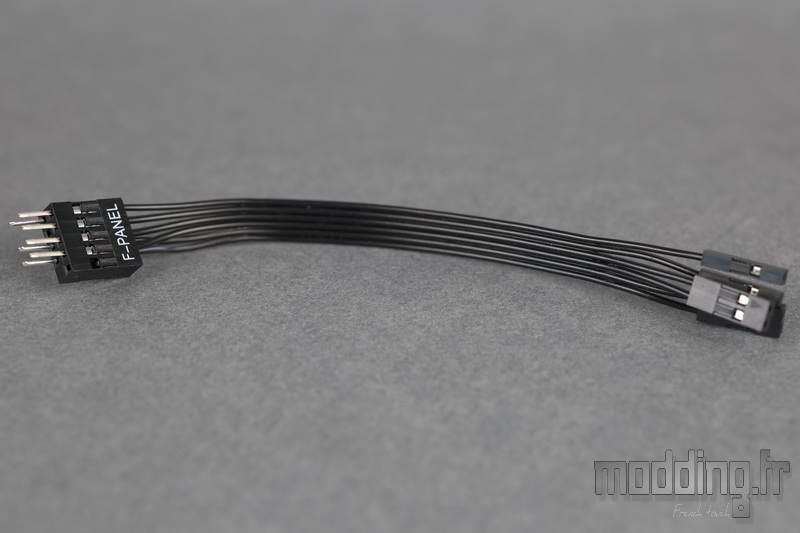

Par défaut, le câblage issu du panneau frontal se présente sous la forme d’une prise unique regroupant les fils du bouton Power et de sa LED. Corsair fournit néanmoins un adaptateur permettant de séparer ces connexions, une précaution utile pour certaines cartes mères Intel ou AMD non standards, même si ce type de configuration reste marginal.

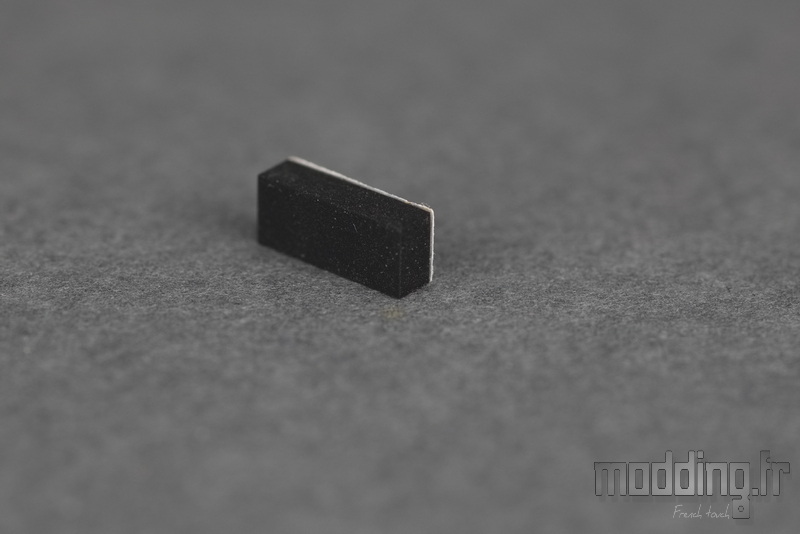

On trouve également un petit bloc de mousse doté d’une face adhésive.
Il se place au niveau du support anti-affaissement dans le compartiment principal, créant un léger espace avec le carénage du système de refroidissement de la carte graphique afin d’éviter tout contact avec les pales d’un ventilateur.

Les différentes vis sont regroupées dans des sachets sertis.

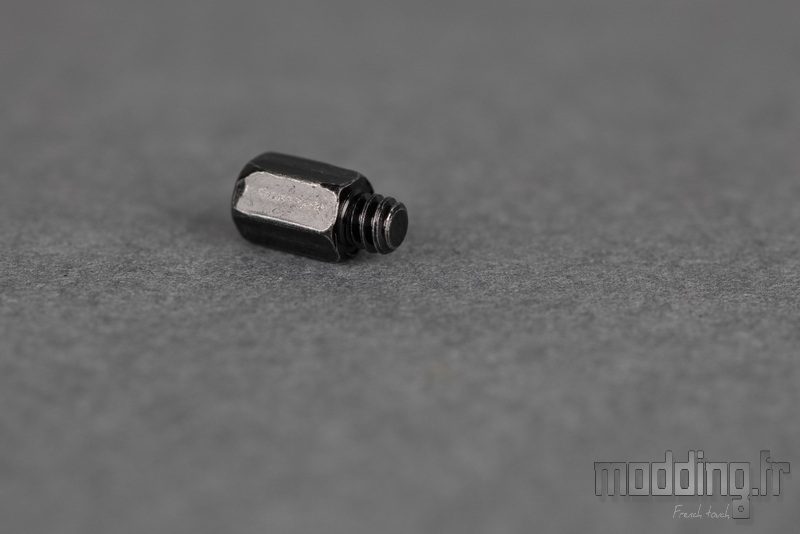

On y trouve une entretoise supplémentaire pour la carte mère.

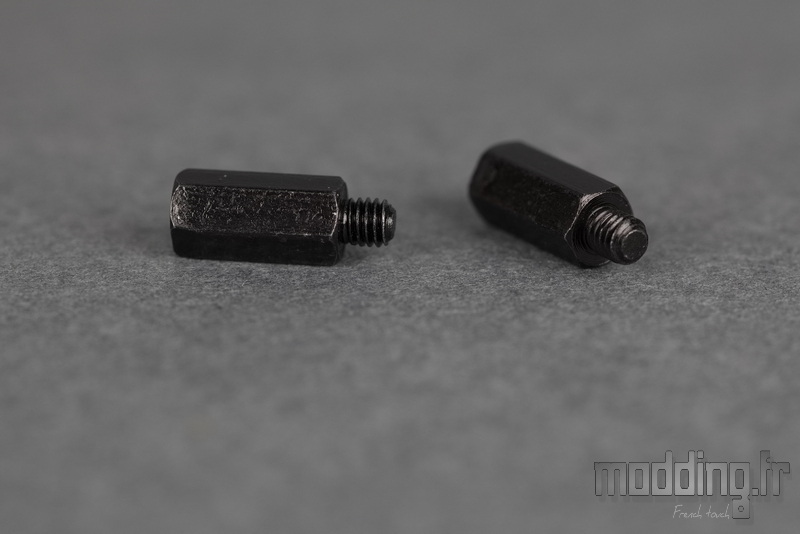

Deux entretoises de plus grande taille sont prévues pour l’installation de la carte graphique en position verticale. Elles permettent de fixer l’extrémité distale du Riser, même si ce dernier n’est pas fourni dans le bundle.

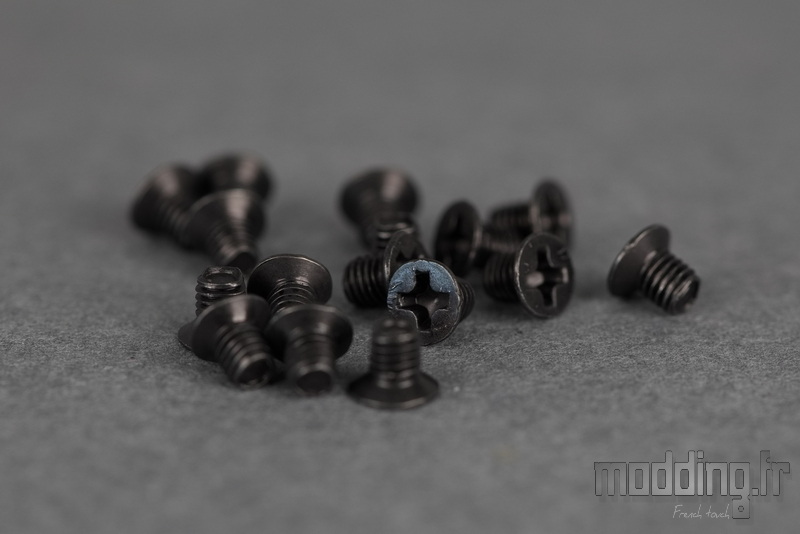

Ce sont 16 vis M3 à tête fraisée qui servent à fixer les SSD sur leur support.

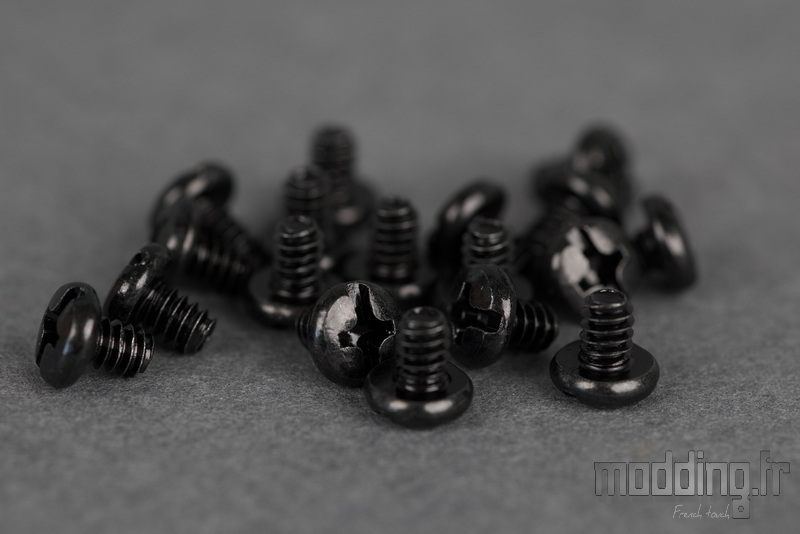

18 vis UNC-6.32 sont fournies pour l’installation de la carte mère sur ses entretoises, ainsi que pour la fixation d’un disque dur 3,5″ sur son support.

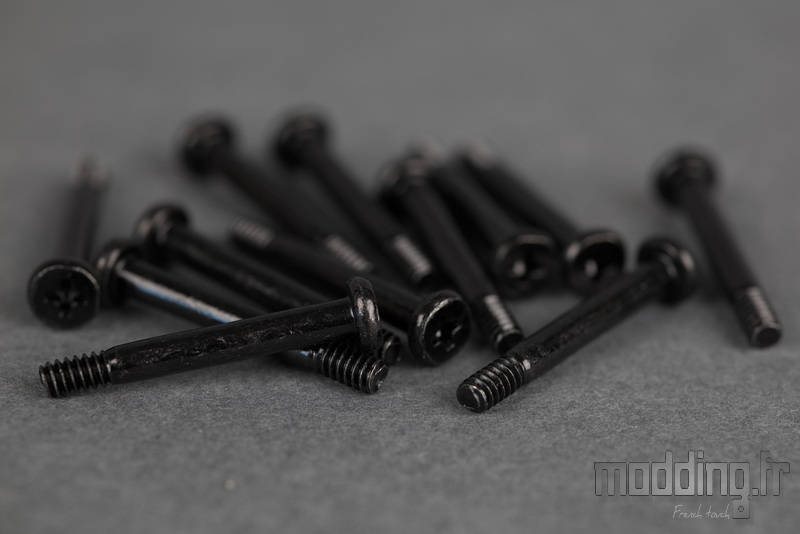

Corsair inclut également dans son bundle 12 longues vis, spécifiquement conçues pour la fixation des ventilateurs.
Elles peuvent être utilisées aussi bien sur la base du châssis, à l’avant du cache-alimentation, que sur le plateau de ce dernier, offrant ainsi une flexibilité accrue lors de l’installation du système de refroidissement.

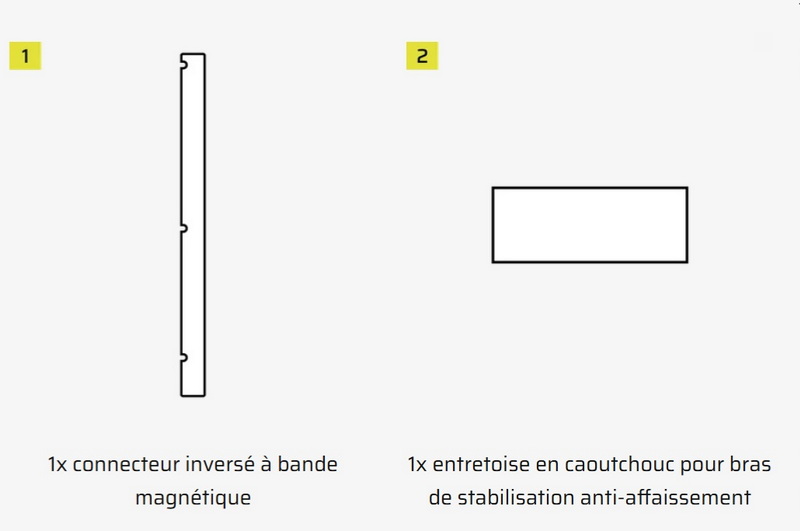

Nous découvrons également une fine bande noire, dotée d’un insert magnétique sur l’un de ses bords.

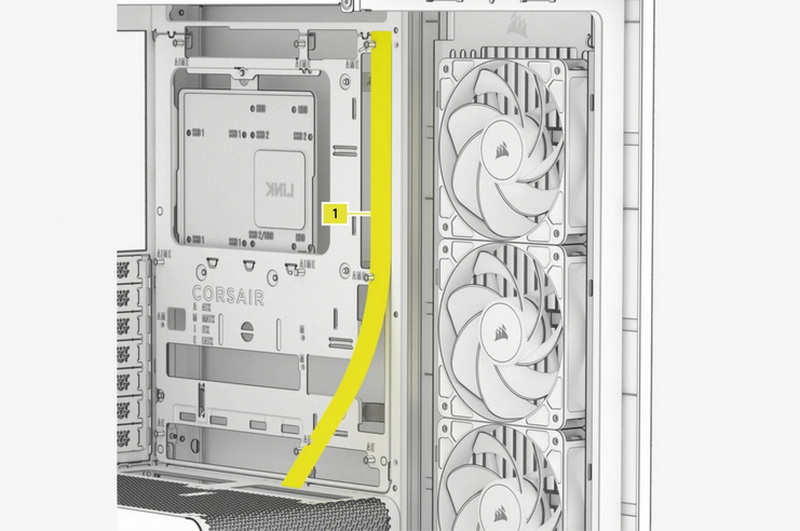

En se référant au manuel d’utilisation, il s’agit d’un cache magnétique destiné à obturer la zone non recouverte par la carte mère, au niveau des passages de câbles situés sur le bord avant du plateau.
L’objectif est d’optimiser l’aspect visuel de cette zone et d’éviter que l’on aperçoive les coulisses à travers les ouvertures partiellement masquées par la carte mère.

Un accessoire qui, bien sûr, ne convient qu’aux cartes mères au format ATX.
Cependant, le cache présent dans le bundle de notre exemplaire ne correspond pas à celui qui devrait accompagner le Frame 4500X.
Corsair semble s’être quelque peu emmêlé les pinceaux, puisque le modèle fourni est en réalité celui du Frame 4000D, comme en témoignent la forme générale, ainsi que le nombre et la position des différentes encoches.
Il serait certes possible de le positionner sur le plateau de la carte mère comme sur le Frame 4000D, mais la présence du support anti-affaissement sur le bord du plateau complique fortement son installation. C’est d’ailleurs pour cette raison que Corsair a revu la conception de ce cache sur le Frame 4500X.

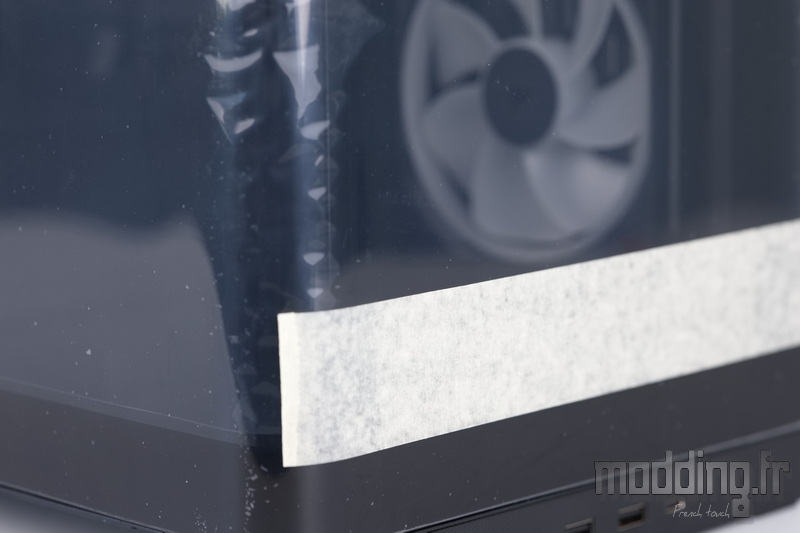

Lors du déballage du Frame 4500X, on remarque qu’en plus du film protecteur appliqué sur les deux faces du panneau en verre trempé, Corsair a ajouté plusieurs bandes adhésives.
Celles-ci viennent renforcer la fixation du panneau au châssis, limitant ainsi tout risque de mouvement pendant le transport.

La présence de ce panneau incurvé, combinée à l’absence totale de fixations apparentes, ne permet pas de deviner d’emblée la méthode pour le retirer.

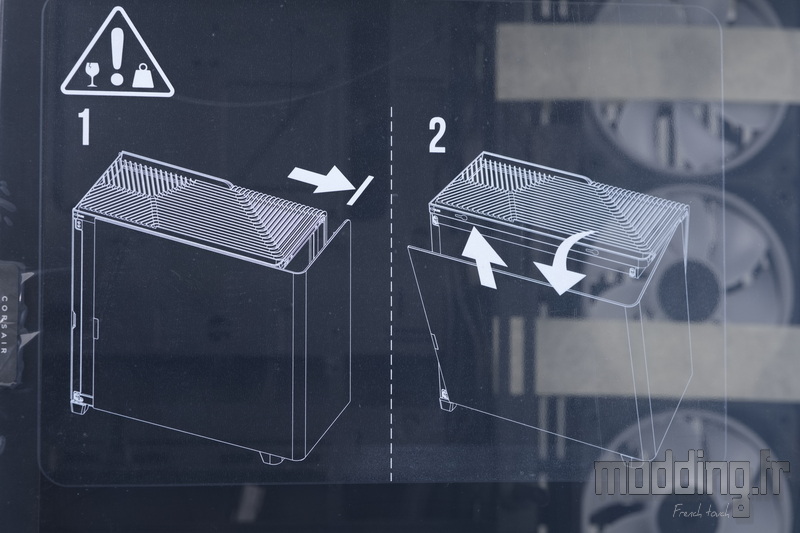

Pour éviter toute mauvaise manipulation, Corsair appose une notice adhésive directement sur la vitre, illustrée par deux schémas expliquant la procédure en deux étapes : il faut d’abord exercer une pression sur le bord arrière afin de faire coulisser le panneau vers l’avant du boîtier, puis le faire basculer sur le côté avant de pouvoir le soulever.
Il est recommandé de le saisir fermement avec les deux mains, car malgré son élégance, ce panneau reste en verre et affiche un certain poids.

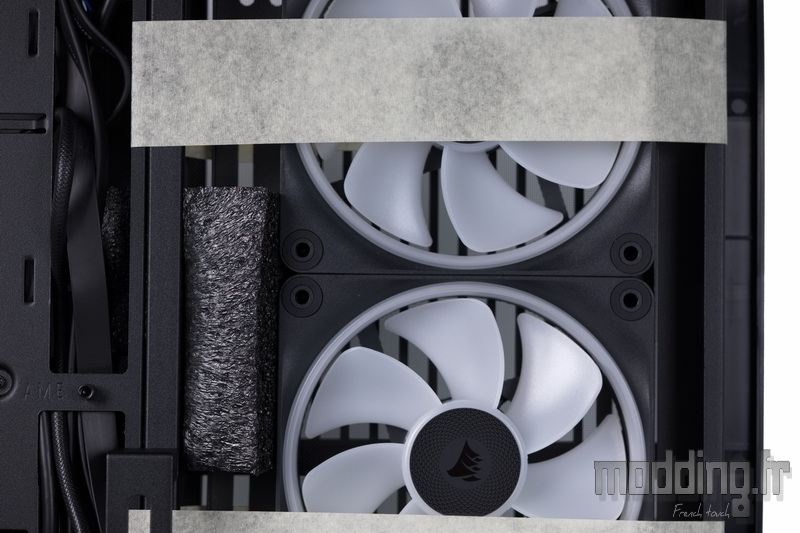

Par excès de prudence sans doute, Corsair ajoute également deux bandes adhésives pour maintenir les ventilateurs, tout en insérant un bloc de mousse entre le support de ventilation et le plateau de la carte mère.
Après tout, on n’est jamais trop précautionneux lorsqu’il s’agit de protéger une vitre incurvée, qui constitue l’atout principal de ce boîtier.

Les spécifications :

Matériau	Acier, Plastique, verre trempé
Façade	Verre trempé (type aquarium)
Couleur extérieure	Noir (ou blanc)
Couleur intérieure	Noir (ou blanc)
Porte vitrée	Oui (verre trempé courbe commun façade)
Dimensions (L x P x H)	246 x 499 x 478 mm
Poids	11.68 kg
Taille maximum de la carte graphique	460 mm
Hauteur maximale ventirad	185 mm
Profondeur maximale alimentation	250 mm
Compatible connecteur inversé	Oui

Format(s)	E-ATX (305 x x277 mm), ATX, Micro ATX, mini ITX
Port d’extension	7

Baie 3.5’’	1
Baie 2.5’’	2
Baie 5.25’’	0

Nombre de ventilateurs fournis	3
Ventilateurs fournis	3 x 120 (support latéral)
Emplacements ventilateurs	Arrière : 1 x 120 ou 1 x 140 Latéral : 3 x 120 ou 2 x 140 Top : 3 x 120 ou 2 x 140 Base : 3 x 120 ou 1 x 140
Emplacements radiateurs	Arrière : 120 ou 140 Latéral : 360 ou 280 Top : 360 ou 280
Filtre anti-poussière	Oui
