Tests :
Config de test :
Les résultats des tests que nous présentons dépendent étroitement de la configuration matérielle installée dans le boîtier.
En complément du relevé sonore, les mesures de température varient non seulement selon le système de refroidissement propre à chaque composant, mais également en fonction de leur position au sein du châssis, notamment dans le cas de l’utilisation d’un AIO.
Afin d’assurer la reproductibilité de nos mesures dans le temps, nous veillons à conserver un protocole identique : notre AIO (Silent Loop 2) est installé dans la partie supérieure du boîtier lorsque celui-ci le permet, et les tests sont systématiquement réalisés dans la même zone de la pièce afin de limiter les écarts liés à l’environnement.
Ambiance sonore
En l’absence de ventilateurs inclus dans notre version Frame 4000D, nous ne procédons pas à une mesure du niveau sonore du boîtier.
Cependant, il est important de noter qu’un boîtier conçu pour maximiser le flux d’air, notamment en intégrant de nombreuses grilles sur ses différents panneaux, le fait généralement au détriment du silence. Ainsi, les larges grilles présentes sur la partie supérieure et sur la porte opposée ne contribuent pas à atténuer les nuisances sonores générées par les ventilateurs installés. Le niveau sonore dépendra donc principalement des caractéristiques acoustiques des ventilateurs choisis.
Température
La température ambiante de la pièce est mesurée à l’aide d’un thermomètre digital équipé de deux sondes thermocouples.
La seconde sonde est positionnée à l’intérieur du boîtier, à proximité du connecteur ATX 24 broches et à environ 4 cm au-dessus de la carte graphique, afin de relever la température ambiante interne au niveau des composants.
Les températures de notre carte mère (sondes MOS et PCH) ainsi que de notre carte graphique sont relevées via le logiciel HWiNFO64, en retenant les valeurs maximales enregistrées.
Les pics de température de chaque cœur Performance (P-core) du Core i5-12600KF sont également collectés à l’aide du même outil, puis moyennés sur les six cœurs pour obtenir la valeur présentée dans le tableau récapitulatif.
Le ventilateur du Silent Loop 2 est configuré dans le BIOS via l’application Hardware Monitor et fonctionne en permanence à pleine vitesse durant les mesures.
La ventilation de la carte graphique reste en mode hybride pendant le test OCCT, puis est verrouillée à 1400 tr/min via le logiciel Aorus Engine pour le test combiné.
Les résultats obtenus sont comparés à ceux de la configuration de référence, c’est-à-dire le même ensemble de composants testés hors boîtier.
Dans ce cas, la configuration, fixée sur un support spécifique, est positionnée verticalement à même le sol, de manière à reproduire le plus fidèlement possible son agencement dans le boîtier, notamment avec le Silent Loop 2 installé en partie supérieure.
Une comparaison complémentaire est également effectuée avec les autres boîtiers testés selon la même configuration, afin d’évaluer leur capacité respective à dissiper la chaleur générée par les composants.
Seuls les résultats obtenus avec les ventilateurs du boîtier réglés à 100 % de leur vitesse de rotation sont pris en compte pour les comparaisons.
Chaque boîtier est testé dans des conditions identiques, à l’exception de la température ambiante, susceptible de varier légèrement d’un jour à l’autre.
Afin de neutraliser cette variation, les résultats sont exprimés en valeur delta, calculée en soustrayant la température ambiante aux températures relevées pour chaque composant.
Malgré l’absence de ventilation propre à notre Frame 4000D, les tableaux vont nous donner une première idée de comment se comporte le boitier qui ne manque pas d’ouvertures vers l’extérieur.
Comparatif OCCT CPU

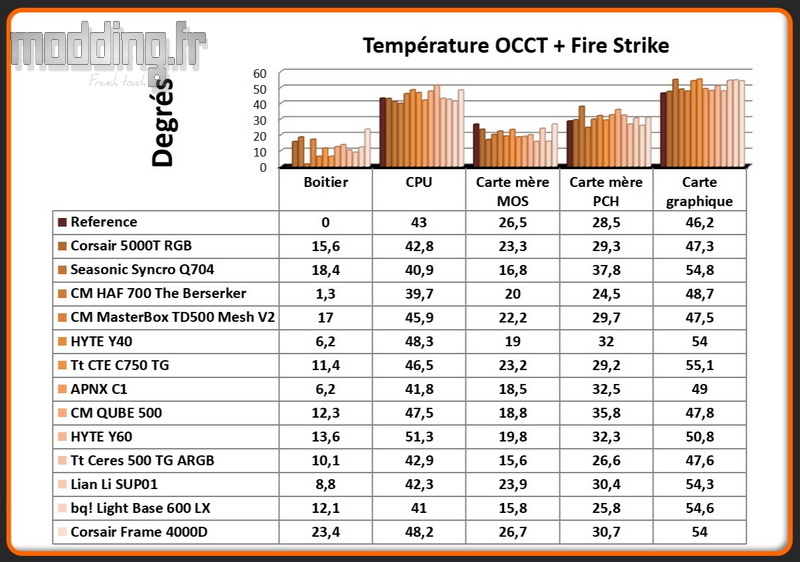

Comparatif OCCT CPU+Fire Strike
