Modularité :
Corsair apporte de nombreuses innovations avec son nouveau Frame 4000D, succédant à l’ancien 4000D, désormais retiré du catalogue.
La marque met en avant la modularité du boîtier avec la promesse d’une “conception entièrement modulaire pour une personnalisation poussée“.
Comme évoqué précédemment, il est compatible avec les cartes mères à connecteurs inversés et permet également l’installation de la carte graphique aussi bien à l’horizontale qu’à la verticale.

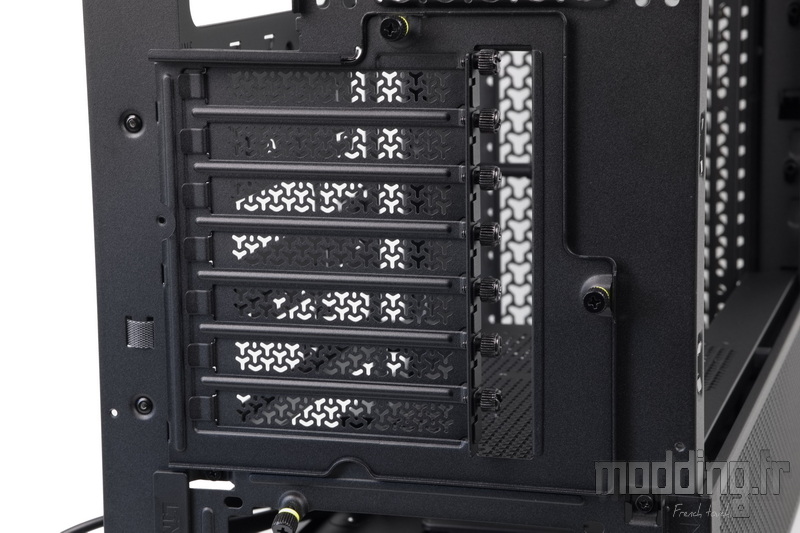

Les équerres PCI ne sont pas directement fixées sur la paroi arrière du châssis, mais sur un support indépendant, lui-même maintenu par deux vis à main et un système d’encoches.
Il suffit de desserrer ces deux vis pour retirer facilement l’ensemble du support, comprenant ses sept équerres, du boîtier.
L’objectif de cette manipulation est de faire pivoter le support à 90° afin d’orienter les équerres en position verticale.
Le processus est simple et efficace, sans nécessiter l’ajout d’accessoires supplémentaires, puisque la paroi du châssis intègre déjà les points de fixation adaptés à cette transformation.
Nous disposons de l’ensemble des équerres nécessaires pour installer n’importe quel modèle de carte graphique, quelle que soit l’épaisseur de son système de refroidissement, tout en assurant un positionnement optimal à bonne distance de la porte vitrée.
On observe la présence de deux vis standard sous l’emplacement des équerres PCI.

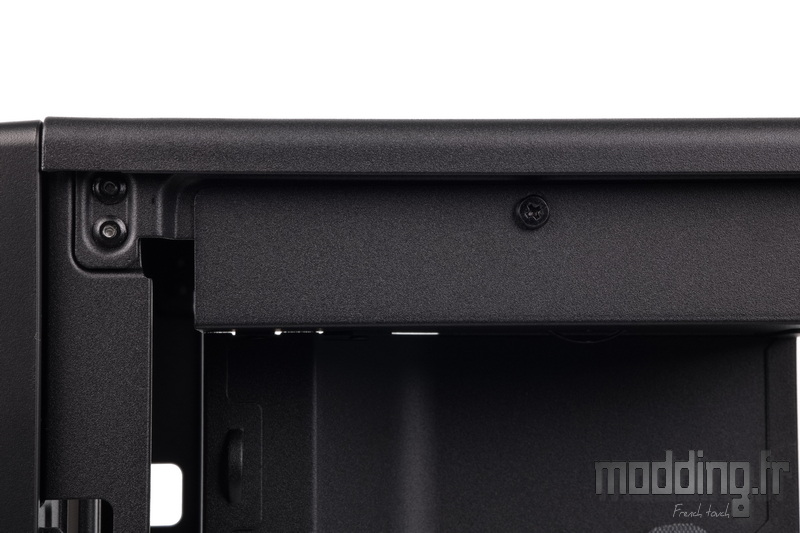

Une troisième vis est positionnée sur le montant avant du châssis, au niveau du plateau du cache-alimentation.
En retirant ces trois vis, il est possible de retirer complètement le cache-alimentation du boîtier.
On remarque également que Corsair prolonge le plateau du cache avec une grille supplémentaire, qui est toutefois repliée à 90°.
Bien que le Frame 4000D ne propose pas de support dédié pour le bloc d’alimentation, il est possible de retirer le cache-alimentation lors de l’installation de la configuration, offrant ainsi un meilleur accès à l’intérieur du châssis notamment dans le compartiment inferieur.
Il est toutefois recommandé de le remettre en place avant d’installer la carte graphique, surtout si celle-ci est montée à la verticale, afin d’assurer un montage optimal.
Du côté des coulisses, on remarque des vis maintenant le plateau de la carte mère au châssis. Deux d’entre elles sont situées dans le coin inférieur avant du plateau.
Deux autres vis se positionnent au niveau du montant arrière du châssis.
Heureusement, Corsair a eu la bonne idée de prévoir des orifices sur ce montant, permettant ainsi d’utiliser un tournevis pour retirer facilement ces deux vis.
Un système composé de deux petits taquets maintient le bord supérieur du plateau de la carte mère en place sur le châssis.
Une fois les quatre vis retirées, il suffit de faire basculer le bord inférieur du plateau vers le compartiment principal, ce qui permet de libérer les deux taquets de leurs logements et ainsi de retirer le plateau du boîtier.
Le montage de la carte mère sur son plateau à l’extérieur du boîtier paraît simplifié. Toutefois, étant donné que le plateau est dissocié de l’emplacement pour l’I/O Shield, il peut être difficile de remettre le plateau en place une fois la carte mère fixée sur les entretoises.
Corsair propose une approche différente, comme le mentionne le descriptif du Frame 4000D : “Vous souhaitez remplacer le plateau de la carte mère par de l’aluminium brut ? Vous souhaitez un panneau E/S avec plus de ports USB ? Désormais, c’est possible.“
D’origine, le Frame 4000D est équipé d’un cache-câble situé à l’avant du plateau de la carte mère.
Ce cache est amovible et maintenu au châssis par une vis située sur l’extrémité supérieure, ainsi que par deux appendices à son extrémité inférieure.
Il est donc très facile de le retirer…
… Et de le remplacer par le support de ventilation présent dans le bundle.
Ce support peut recevoir jusqu’à trois ventilateurs de 120 mm ou deux ventilateurs de 140 mm. Il est également possible d’y installer un radiateur de watercooling, mais cela dépend de la longueur de la carte graphique.
La structure de ce support est conçue de manière à placer la ventilation au plus près de la grille de la porte controlatérale.
Nous avons précédemment observé que le support de la carte graphique, ou “bras de stabilisation anti-affaissement” comme Corsair aime l’appeler, est fixé sur le cache-câble.

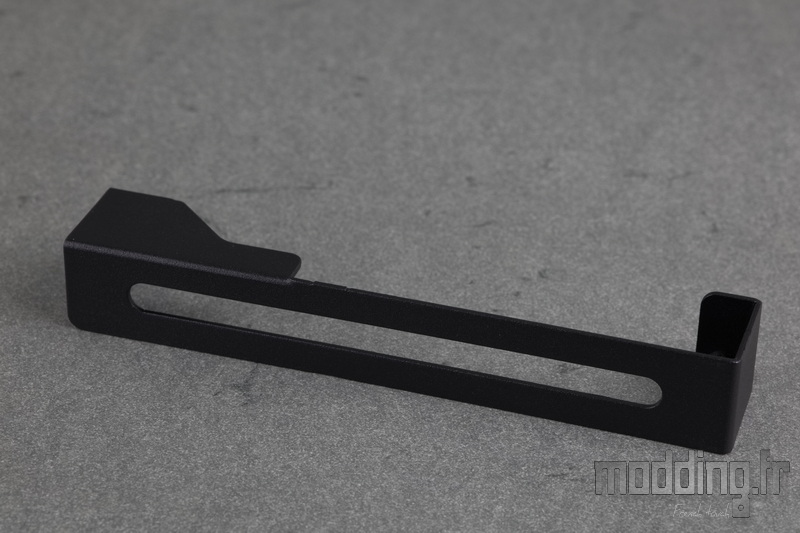

Il est toutefois possible de le repositionner à un autre emplacement en utilisant l’accessoire inclus dans le bundle.
À l’avant du plateau de la carte mère, on remarque deux petits orifices.
Ces orifices nous permettent d’installer cet accessoire, sur lequel nous fixons le bras de stabilisation.
Cependant, cet accessoire est initialement conçu pour rapprocher le bras dans le cas où l’on installe une carte graphique de taille plus petite, qui ne parviendrait pas à atteindre la position d’origine du bras.
Avec une carte graphique plus longue, étant donné que le support ne dispose pas d’un bras articulé pour ajuster le point de contact, il est fort probable que le bras entre en contact avec l’un des ventilateurs du système de refroidissement de la carte.
Le Frame 4000D est équipé de deux supports de stockage.
L’un est situé à l’arrière du plateau de la carte mère, tandis que le second se trouve à la base du châssis, devant l’emplacement de l’alimentation. Ce dernier peut être ajusté sur trois niveaux, permettant ainsi de l’adapter à la profondeur du bloc d’alimentation.
Le système “InfiniRail” propose une approche innovante en remplaçant un emplacement de ventilation fixe, comme celui de la ventilation latérale. Les emplacements de la façade et de la partie haute du boîtier sont équipés d’un ou deux rails mobiles, permettant ainsi de s’adapter au diamètre des ventilateurs en fonction des besoins.
Le réglage de chaque rail s’effectue à leurs extrémités. Il suffit de desserrer la vis, puis de faire glisser le rail jusqu’à la position souhaitée, en fonction du type de ventilateur à installer.
Avec ce système, Corsair propose une approche plus “sophistiquée”, tout en optimisant l’espace en évitant la présence d’une structure en acier plus encombrante, comme sur un support classique.
En façade, ces rails peuvent accueillir trois ventilateurs de 120 mm, deux ventilateurs de 140 mm ou même deux ventilateurs de 200 mm. Les fenêtres de réglage permettent de positionner les rails sur deux niveaux distincts : 120 mm ou 140/200 mm.

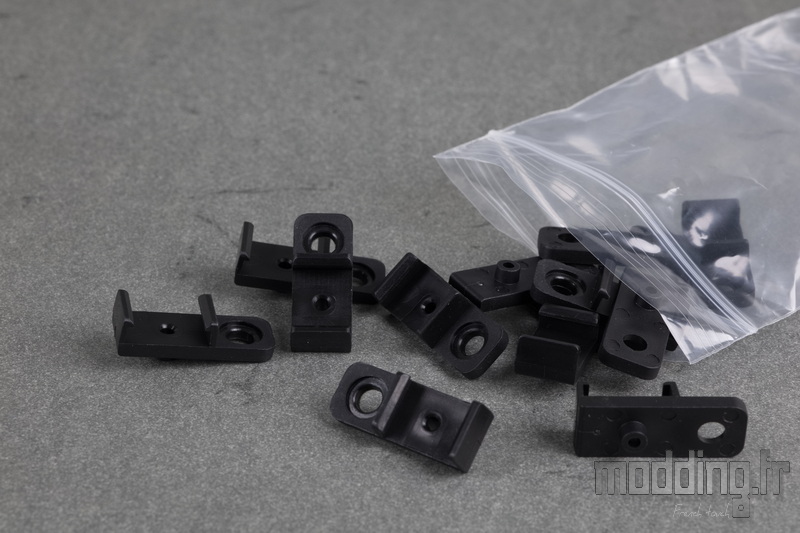

Sur la position 140/200, où les rails sont les plus écartés et principalement destinés à une ventilation en 200 mm, il est nécessaire d’utiliser les petites pièces en plastique incluses dans le bundle pour installer des ventilateurs de 140 mm.
Corsair semble considérer qu’une position intermédiaire dédiée aux ventilateurs de 140 mm compliquerait un ajustement précis des rails, d’où cette solution d’adaptation.
Une fois les ventilateurs de 140 mm installés, il suffit de sécuriser la position des adaptateurs à l’aide des vis spécifiques fournies.
Sur la partie haute du châssis, seul le rail situé du côté des coulisses est mobile. Ce choix permet de décaler la ventilation au plus près de la porte vitrée, créant ainsi un espace supplémentaire avec la carte mère, ce qui évite toute gêne en cas d’installation d’un radiateur de watercooling.
Ici aussi, deux positions sont proposées : 120 ou 140/160 mm (bien que les ventilateurs en 160 mm soient rares).
Contrairement à la façade, aucun adaptateur n’est nécessaire pour installer des ventilateurs de 140 mm.

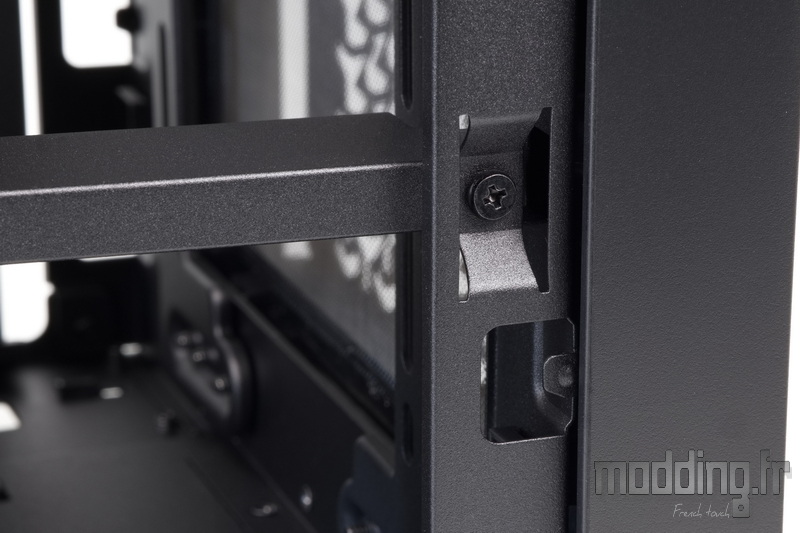

Pour ajuster la position du rail, il suffit de desserrer une seule des deux vis qui n’est autre que celle dotée d’une empreinte cruciforme.
