[TEST] Boitier Corsair Frame 4000D

Les caractéristiques :

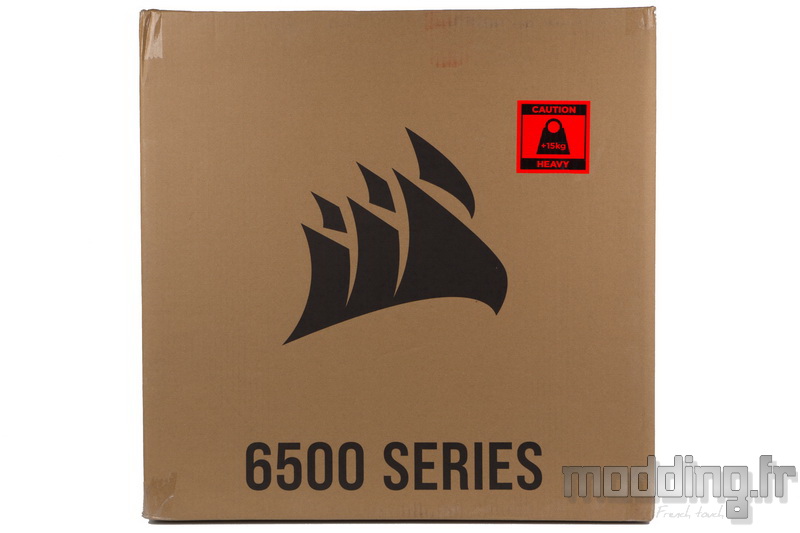

Corsair apporte une modification au packaging de son boîtier par rapport au 4000D, en adoptant un style similaire à celui vu avec le 6500X.
Si le carton d’emballage conserve son apparence sobre et basique, le dessin du boîtier disparaît entièrement des faces, laissant ainsi le logo de la marque pleinement visible. Corsair n’ajoute pas le nom du boîtier, mais celui de la série à laquelle il appartient.
Ainsi, le packaging ne permet plus de se faire une idée du design du Frame 4000D. Mais après tout, si l’on choisit ce boîtier, c’est que son esthétique et sa conception nous ont déjà convaincus.

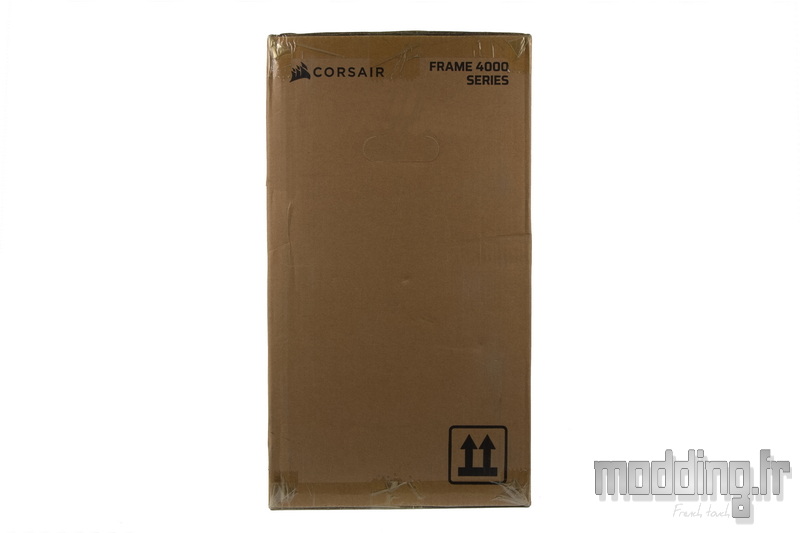

Rien de particulier à signaler sur l’un des côtés du carton, si ce n’est la reprise du logo Corsair et du nom de la série du boîtier, dans la même veine que le reste du packaging.

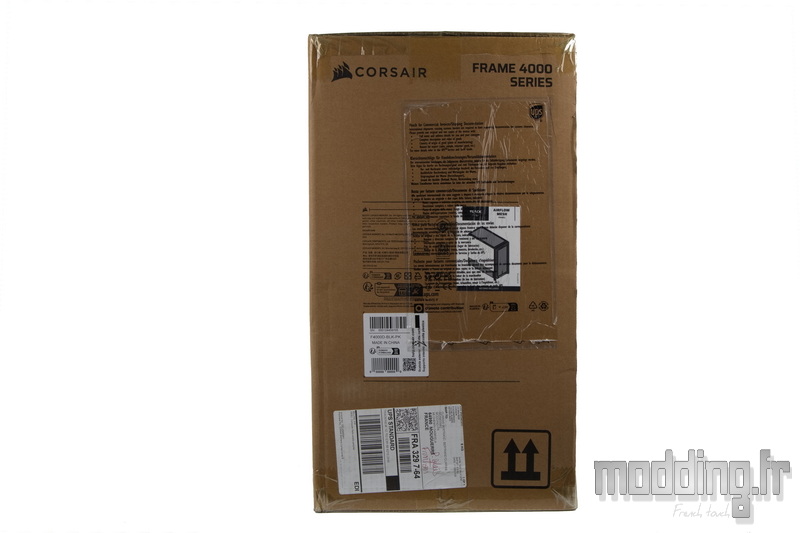

Le côté opposé fournit quelques informations, mais celles-ci se limitent à une simple ligne sur l’étiquette blanche : F4000D-BLK-PK.
Cela confirme qu’il s’agit bien d’un Frame 4000D en version noire. En revanche, aucune spécification ni caractéristique détaillée n’y figure.

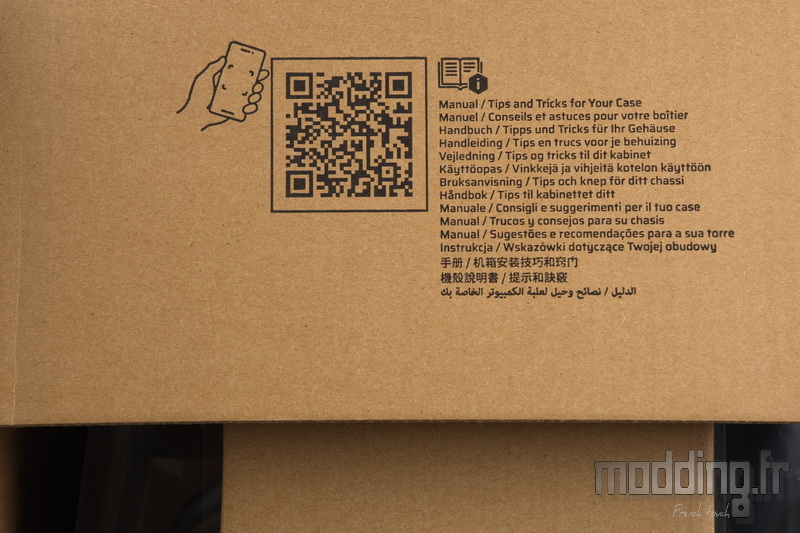

À l’ouverture du carton, un QR Code est immédiatement visible, permettant de télécharger le guide d’utilisation du Frame 4000D.
Corsair fait ainsi le choix de la dématérialisation, abandonnant le manuel papier au profit d’un format numérique.

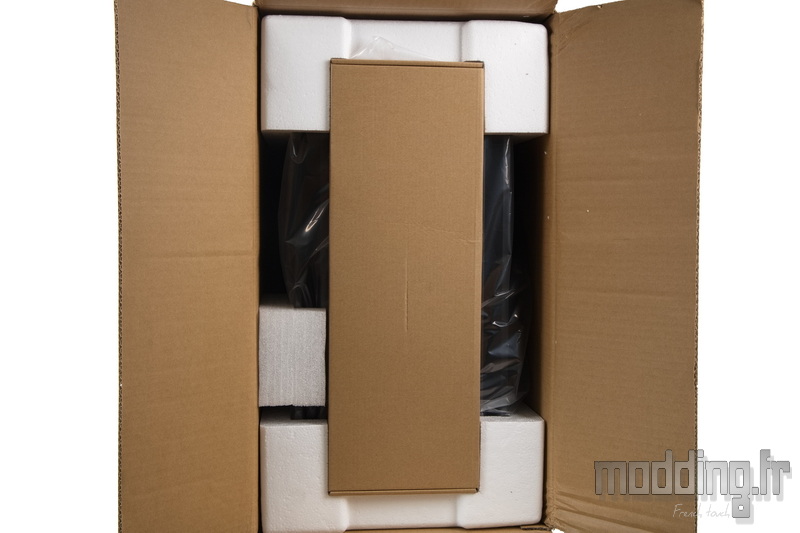

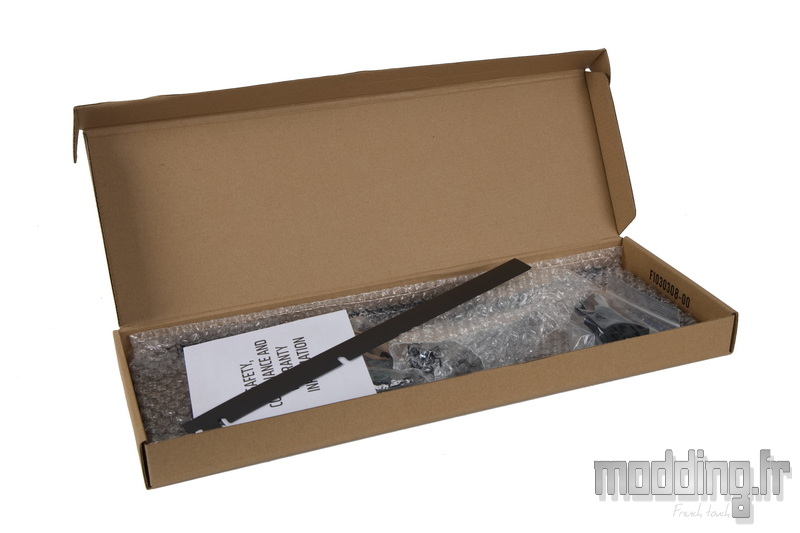

Le bundle est soigneusement rangé dans un grand carton, positionné au-dessus du boîtier et maintenu en place entre les deux blocs en polystyrène.

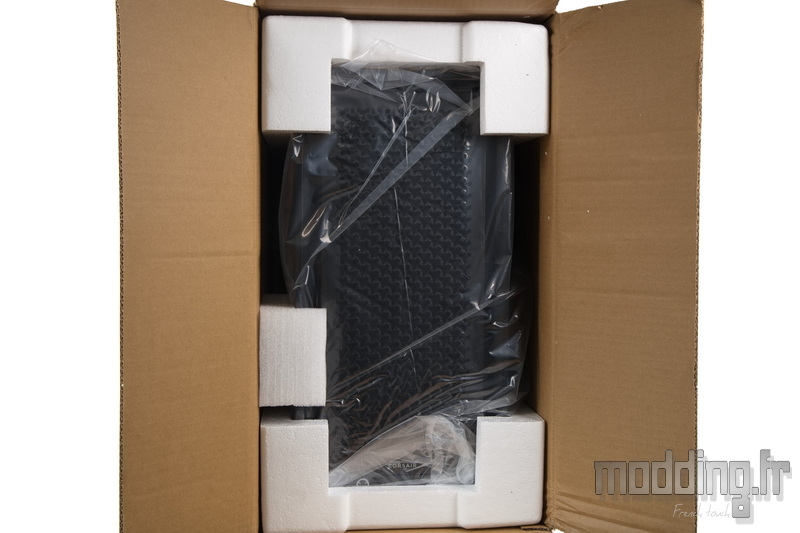

Le boîtier est bien protégé des aléas du transport grâce à deux épaisses cales en polystyrène.
En complément, le panneau en verre trempé bénéficie d’une protection spécifique avec une petite cale en mousse expansée pour renforcer sa sécurité.
Un emballage plastique le préserve de la poussière, tandis qu’un film adhésif est appliqué sur les deux faces de la porte vitrée.

Les accessoires du Frame 4000D sont soigneusement emballés : certains sont rangés dans des sachets zippés, tandis que d’autres sont protégés par un emballage à bulles.

Nous trouvons une étroite bande noire équipée d’une bande magnétique positionnée sur l’un de ses bords.
Ce cache est conçu pour dissimuler les ouvertures inférieures du plateau de la carte mère lorsqu’une carte mère à connecteurs inversés (montés à l’arrière du PCB) est installée.

Corsair inclut une large bande noire, qui sert cette fois d’insert occultant.
Elle se positionne sur la face interne du panneau latéral, juste sous la porte vitrée, et permet de remplacer l’insert translucide d’origine.

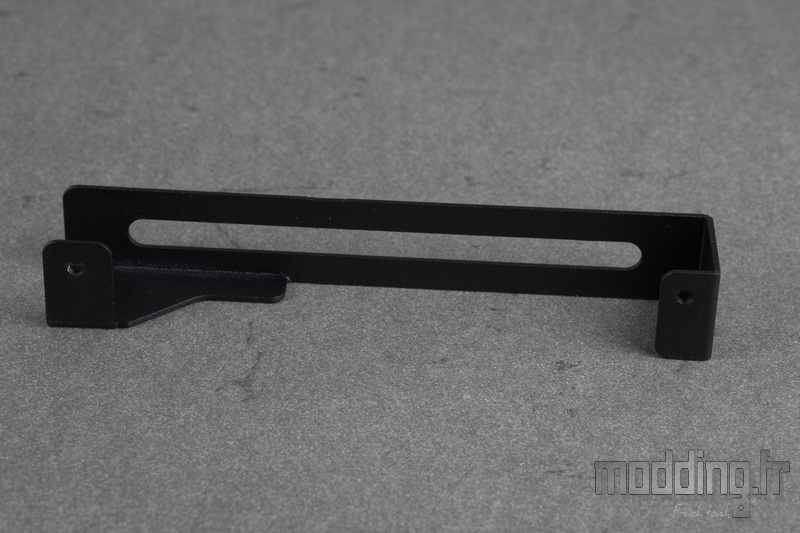

Nous trouvons également cette pièce en acier, traversée par une large rainure.

En retournant cette pièce, on remarque qu’elle intègre deux orifices taraudés.
Le Frame 4000D dispose d’un support de carte graphique conçu pour alléger son poids, positionné sur le cache-câble du boîtier. Bien qu’il soit ajustable en hauteur, il ne possède pas de bras articulé permettant de s’adapter à la longueur de la carte graphique.
Dans le cas où la carte graphique serait trop petite pour que le support soit utilisé, Corsair fournit cette pièce métallique à fixer sur le bord antérieur du plateau de la carte mère. Cela permet de rapprocher le support de son emplacement initial et de l’utiliser même avec des cartes graphiques plus petites.

On constate que le Frame 4000D ne manque pas d’accessoires par rapport au 4000D.
D’origine, le câblage provenant du panneau frontal propose une prise unique qui réunit les fils du bouton Power ainsi que de sa LED. Toutefois, Corsair fournit un adaptateur qui permet de séparer les différents câbles, dans le cas où l’on installe une carte mère Intel ou AMD non standard, bien que ce type de configuration soit relativement rare.

D’origine, l’emplacement de ventilation latérale est occupé par un large cache qui dissimule les câbles issus des coulisses et se connectant aux différentes prises du bord avant de la carte mère.

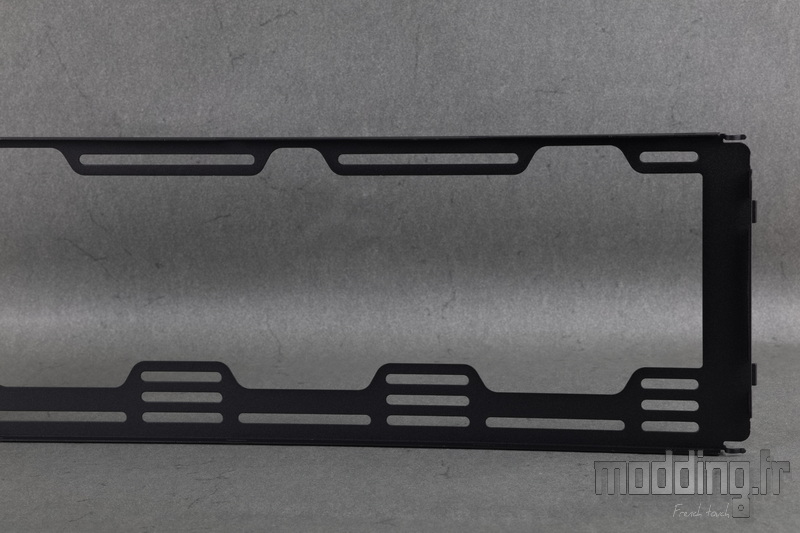

Le support de ventilation est rangé avec les accessoires. Il dispose de points de fixation oblongs et peut accueillir jusqu’à trois ventilateurs de 120 mm ou deux ventilateurs de 140 mm.

L’une des spécificités du Frame 4000D est le concept “InfiniRail” (présent sur le 9000D), que nous détaillerons plus en profondeur plus tard.
Un sachet en plastique contient 12 petites pièces en plastique qui vont venir se clipser sur ces rails, facilitant ainsi l’installation des ventilateurs.

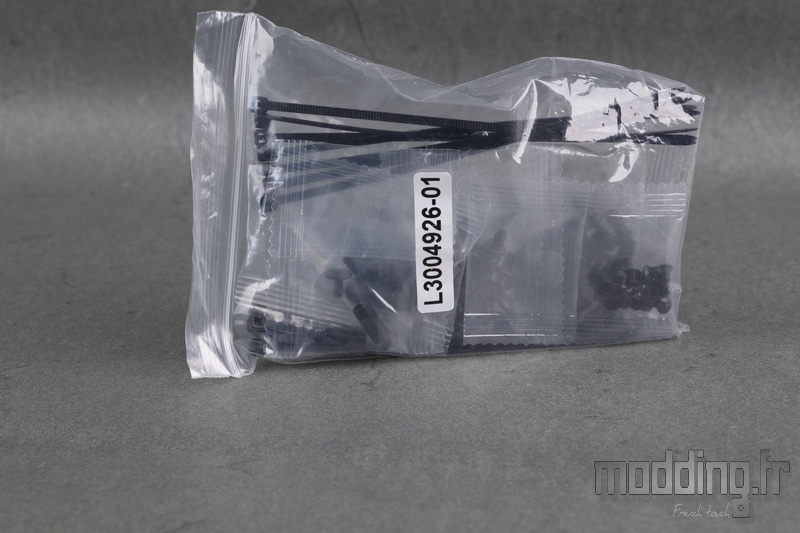

La visserie est soigneusement rangée dans un sachet zippé, et elle est répartie dans différents sachets sertis, chacun étant dédié à un type de vis spécifique.

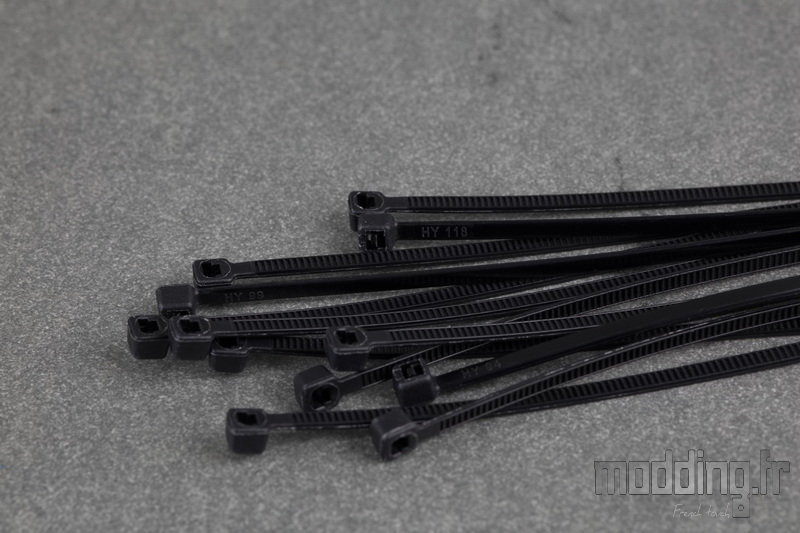

On trouve également 12 colliers Serflex.

Un premier sachet contient deux entretoises plus grandes que celles déjà présentes sur le plateau de la carte mère.
Ces entretoises seront utilisées lorsque l’on souhaite installer la carte graphique dans le plan vertical. Elles servent à fixer l’extrémité distale du Riser, bien que ce dernier ne soit pas inclus dans le bundle.

12 vis sont fournies pour sécuriser la fixation des supports en plastique clipsés sur les rails de ventilation du Frame 4000D.

Ce sont 16 vis M3 à tête fraisée qui servent à fixer les SSD sur leur support.

18 vis UNC-6.32 sont utilisées pour installer la carte mère sur ses entretoises, ainsi que pour fixer les disques durs 3,5″ sur leur support.

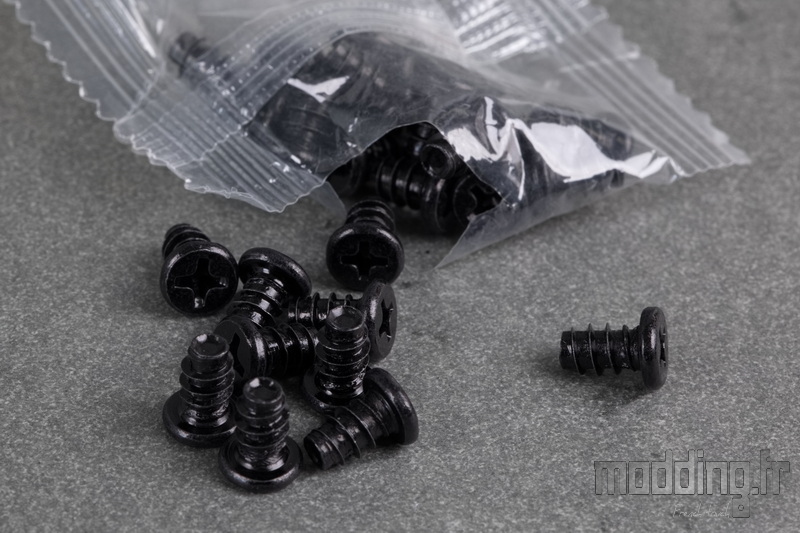

Corsair fournit 28 vis autotaraudeuses pour l’installation des ventilateurs.
Il est important de noter que, dans notre version du Frame 4000, aucun ventilateur n’est inclus, offrant ainsi la possibilité de choisir et d’installer les ventilateurs que l’on souhaite.

Nous restons dans le cadre de l’installation des ventilateurs avec ces 8 longues vis, spécifiques à l’emplacement situé au niveau du plateau du cache-alimentation.

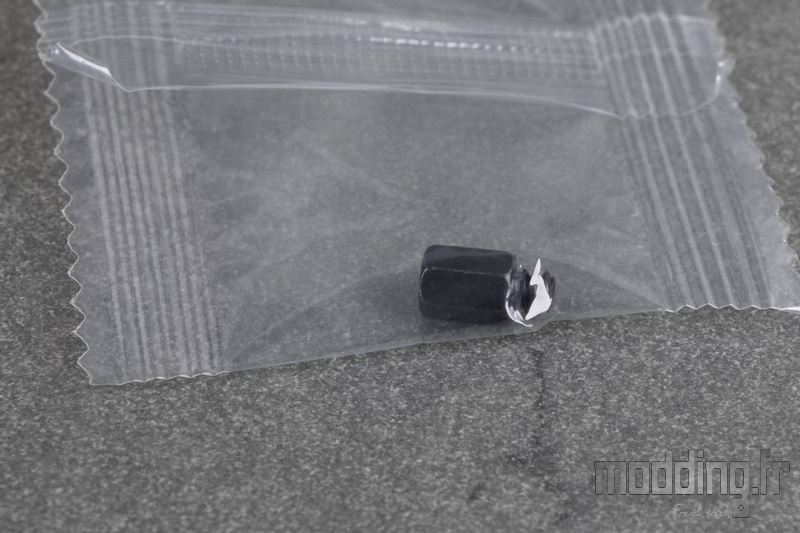

Le dernier sachet contient une entretoise supplémentaire pour la carte mère.

Les spécifications :

Matériau	Acier, Plastique, verre trempé
Façade	Verre trempé (type aquarium)
Couleur extérieure	Noir (ou blanc)
Couleur intérieure	Noir (ou blanc)
Porte vitrée	Oui (verre trempé : 435 x 447 x 4 mm)
Dimensions (L x P x H)	239 x 490 x 486 mm
Poids	10.3 kg
Taille maximum de la carte graphique	430 mm
Hauteur maximale ventirad	170 mm
Profondeur maximale alimentation	220 mm
Compatible connecteur inversé	Oui

Format(s)	E-ATX (305 x x277 mm), ATX, Micro ATX, mini ITX
Port d’extension	7

Baie 3.5’’	2
Baie 2.5’’	4
Baie 5.25’’	0

Nombre de ventilateurs fournis	0 pour le 4000D, 3 pour le 4000 RS
Ventilateurs fournis	3 x 120 en façade
Emplacements ventilateurs	Arrière : 1 x 120 ou 1 x 140 Façade : 3 x 120 ou 2 x 140 ou 2 x 200 Latéral : 3 x 120 ou 2 x 140 Top : 3 x 120 ou 2 x 140 Base : 2 x 120
Emplacements radiateurs	Arrière : 120 ou 140 Façade : 360 ou 280 Latéral : 360 ou 280 Top : 360 ou 280
Filtre anti-poussière	Oui
